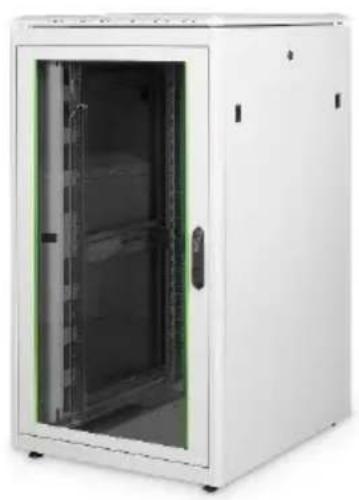

Produkttyp	19-Zoll-Netzwerk- und Serverschrank
Marke	Digitus
Modell	DN-31116
Bauhöhe	482,6 mm (19 Zoll)
Verfügbare Höheneinheiten (U)	12U, 26U, 36U, 42U, 45U, 47U
Verfügbare Breiten	600 mm, 800 mm
Verfügbare Tiefen	600 mm, 800 mm, 1000 mm, 1200 mm
Maximale Traglast (Unique Serie)	Bis zu 1000 kg
Maximale Traglast (Dynamic Basic Serie)	Bis zu 600 kg
Schutzart	IP20
Material	Stahlblech
Farbe	RAL 7035 (lichtgrau) oder RAL 9004 (schwarz)
Türen	Stahltür mit Sicherheitsschloss, wechselbarer Türanschlag
Seitenteile	Abnehmbar
Kabelmanagement	Vertikale Kabelführungskanäle, Bürsteneinlässe oben/unten/hinten
Erdung	Potentialausgleichspunkte an Türen und Bodenchassis, inkl. 4 Erdungskabel
Montage	Freistehend, demontierbar
Optionale Lüftereinheiten	Im Schrankdach oder 19"-Einbau erhältlich
Optionale Sockel	Zusätzlicher Stauraum für Kabel, mehrfach stapelbar
Schlossadapter für Profil-Halbzylinder	Bei Unique Serie im Lieferumfang, bei Dynamic Basic Serie separat erhältlich
Reinigung	Mit einem trockenen, fusselfreien Tuch; keine Lösungsmittel

Häufig gestellte Fragen - DN-31116 Digitus

Welcher Schranktyp ist der richtige für mich?

Die Wahl hängt von Einbautiefe, Traglast, Wärmeentwicklung und IP-Schutzart ab. Für schwere Server empfiehlt sich die Unique Serie (bis 1000 kg), für leichtere Netzwerkkomponenten die Dynamic Basic Serie (bis 600 kg). Beachten Sie die Abmessungen Ihrer Geräte und die Umgebungsbedingungen.

Welche Einbautiefen können in meinem Schrank realisiert werden?

Die Einbautiefe variiert je nach Schrankmodell. Beispiel: Bei einem Netzwerkschrank der Unique Serie mit 600 mm Tiefe sind Einbautiefen von 363 mm (min) bis 543 mm (max) möglich. Die genauen Werte entnehmen Sie bitte der Tabelle in der Bedienungsanleitung.

Sind die Schränke demontierbar (zerlegbar)?

Ja, alle Netzwerk- und Serverschränke der Unique und Dynamic Basic Serie sind demontierbar. Türen und Seitenteile lassen sich einfach abnehmen, das Grundgerüst kann auseinandergeschraubt werden. Siehe dazu die Montageanleitungen in der Bedienungsanleitung.

Kann ich Profil-Halbzylinder Schlösser in meinem Schrank verbauen?

Ja, bei der Unique Serie ist ein Schwenkgriff mit Adapter für Profil-Halbzylinder nach DIN 18 252 (EN 1303) im Lieferumfang enthalten. Für die Dynamic Basic Serie sind die notwendigen Komponenten separat erhältlich (Art.-Nr. DN-19 PHS-HC, DN-19 PHS, DN-19 PHC-AD).

Wie nehme ich einen Potentialausgleich vor?

Der Potentialausgleich erfolgt über unlackierte Kupferbolzen an Türen und Bodenchassis. Im Lieferumfang ist ein Set mit 4 Erdungskabeln enthalten. Optional kann eine Potentialausgleichsschiene (Art.-Nr. DN-19 EARTH oder DN-19-EARTH-L) montiert werden, um mehrere Erdungskabel zu bündeln.

Welche Möglichkeiten zum Kabelmanagement habe ich?

Die Schränke bieten vertikale Kabelführungskanäle mit Abdeckung links und rechts der 19-Zoll-Profilschienen, Bürsteneinlässe oben, unten und hinten sowie Kabeleinlässe im Boden- und Dachchassis. Optional können Sockel für zusätzlichen Stauraum installiert werden.

Wie hoch ist die maximale Traglast des Schranks?

Die Traglast hängt von der Serie ab: Unique Serie bis zu 1000 kg, Dynamic Basic Serie bis zu 600 kg. Die genaue Angabe finden Sie im Datenblatt Ihres spezifischen Modells.

Welche Schutzart hat der Schrank?

Alle Standardschränke der Unique und Dynamic Basic Serie sind gemäß IP20 klassifiziert. Für raue Umgebungen bietet Digitus auch IP55-Produkte an.

Kann ich Lüfter nachrüsten?

Ja, Digitus bietet Lüftereinheiten an, die im Schrankdach oder als 19-Zoll-Einbau montiert werden können. Diese verbessern die Abwärme und sind optional erhältlich.

Wo finde ich die Konformitätserklärung?

Die Konformitätserklärung ist Teil des Lieferumfangs. Falls sie fehlt, können Sie sie per Post bei der Assmann Electronic GmbH (Auf dem Schüffel 3, 58513 Lüdenscheid, Deutschland) anfordern.

BEDIENUNGSANLEITUNG DN-31116 Digitus

482,6 mm (19") freistehende Netzwerk- und Serverschränke

Unique Serie & Dynamic Basic Serie

1. Technische Zeichnungen...... 3

a. Netzwerkschränke Unique Serie.... 3
b. Netzwerkschränke Dynamic Serie 18
c. Serverschränke Unique Serie.... 28
d. Serverschränke Dynamic Basic Serie 36

2. Montageanleitungen.... 40

a. Netzwerkschränke Unique Serie.... 40
b. Netzwerkschränke Unique Serie, 1000 mm Tiefe ...... 42
c. Serverschränke Unique Serie.... 44
d. Netzwerk- & Serverschränke Dynamic Basic Serie 49

3. Türanschlagswechsel....62

a. Netzwerkschränke 62
b. Serverschränke, einflügelige Türen 65
c. Serverschränke, doppelflügelige Türen 69

4. FAQ 72

a. Welcher Schranktyp ist der richtige für mich? 72
b. Welche Einbautiefen können in meinem Schrank realisiert werden? .. 75
c. Sind die Schränke demontierbar (zerlegbar)? 76
d. Kann ich Profil-Halbzylinder Schlösser in meinem Schrank verbauen?. 76
e. Wie nehme ich einen Potentialausgleich vor? 77
f. Welche Möglichkeiten zum Kabelmanagement habe ich? ...... 78

1. Technische Zeichnungen

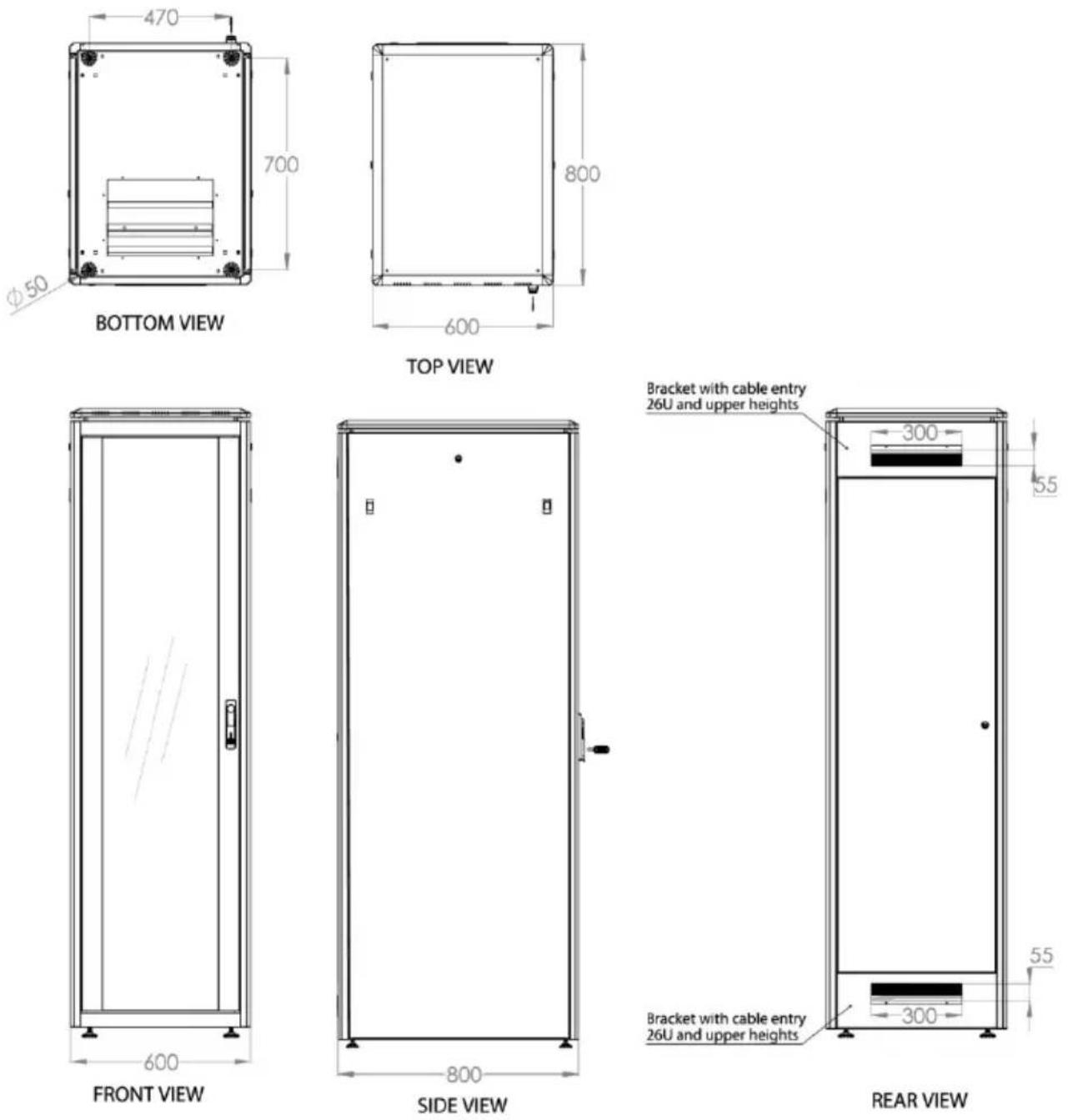

a. Netzwerkschränke Unique Serie

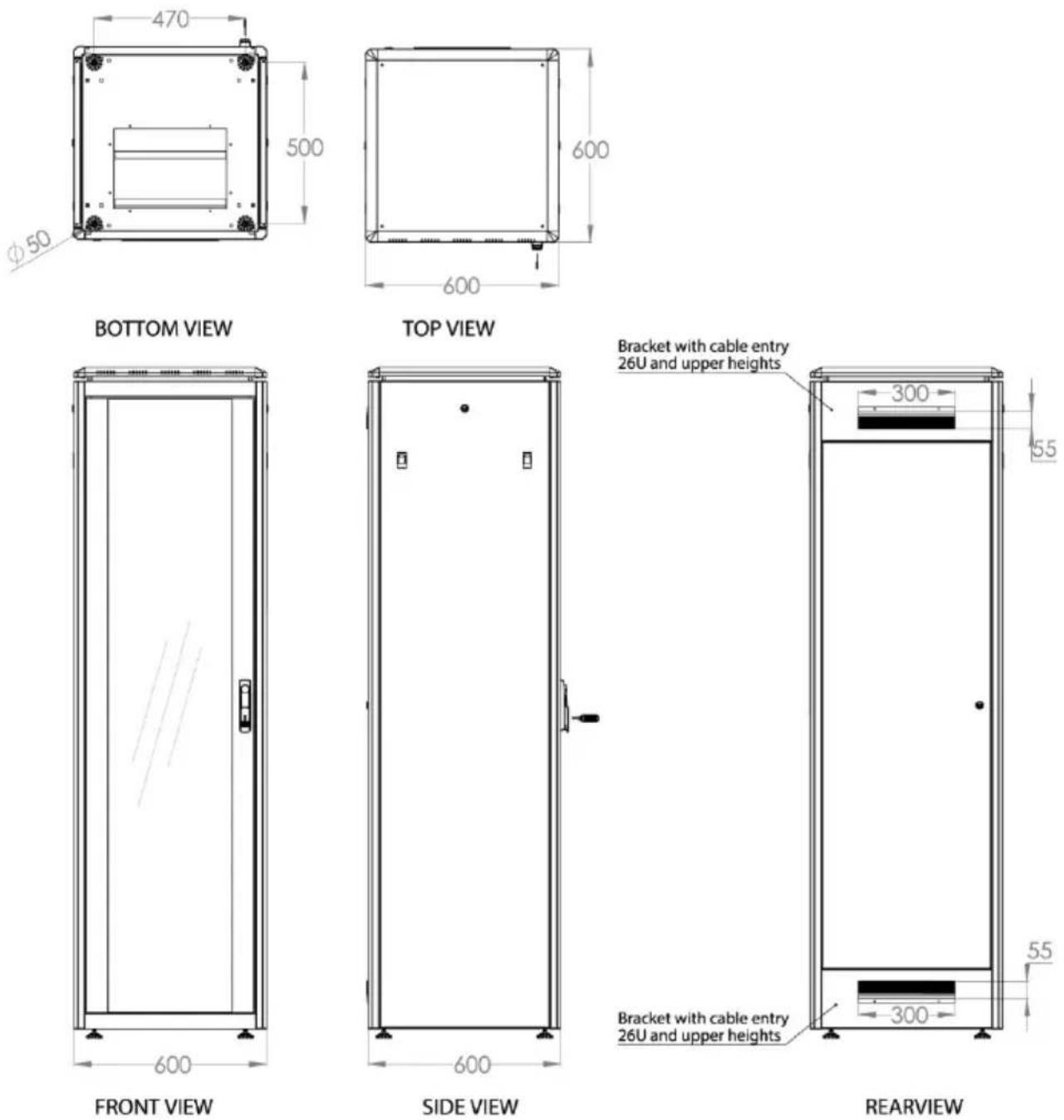

600 x 600 mm (Breite x Tiefe)

600 x 800 mm (Breite x Tiefe)

600 x 1000 mm (Breite x Tiefe)

600 x 1200 mm (Breite x Tiefe)

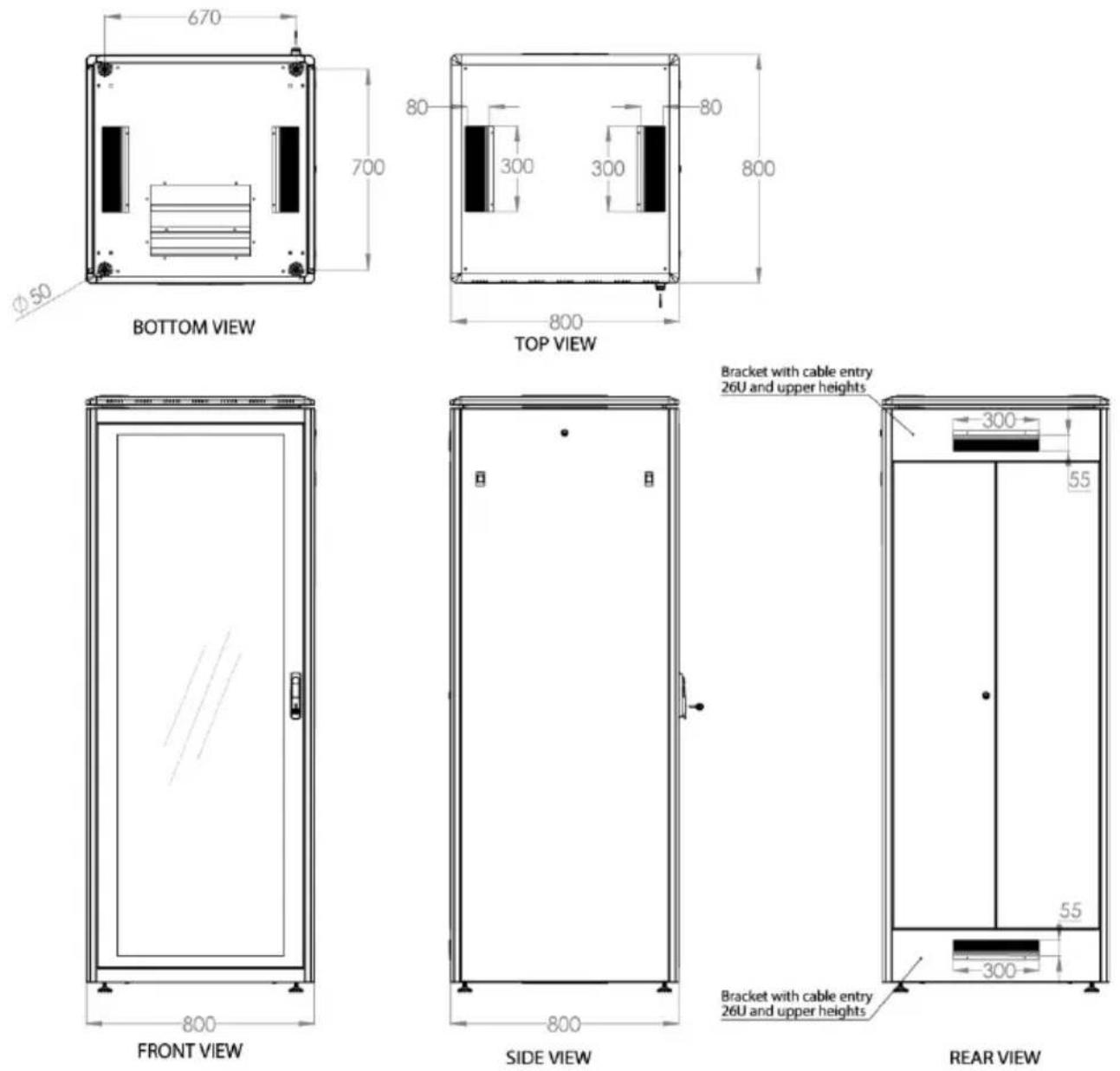

800 x 800 mm (Breite x Tiefe)

800 x 1000 mm (Breite x Tiefe)

800 x 1200 mm (Breite x Tiefe)

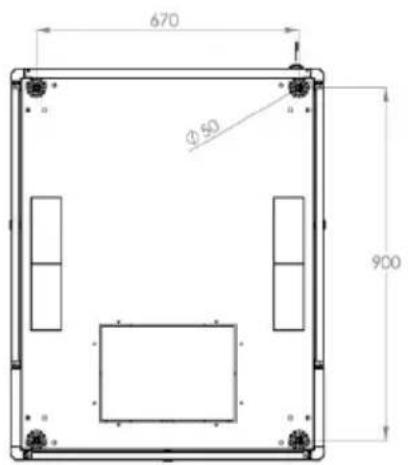

Bottom View

b. Netzwerkschränke Dynamic Serie

600 x 600 mm (Breite x Tiefe)

BOTTOM VIEW

TOP VIEW

600 x 800 mm (Breite x Tiefe)

BOTTOM VIEW

600 x 1000 mm (Breite x Tiefe)

BOTTOM VIEW

800 x 800 mm (Breite x Tiefe)

BOTTOM VIEW

800 x 1000 mm (Breite x Tiefe)

BOTTOM VIEW

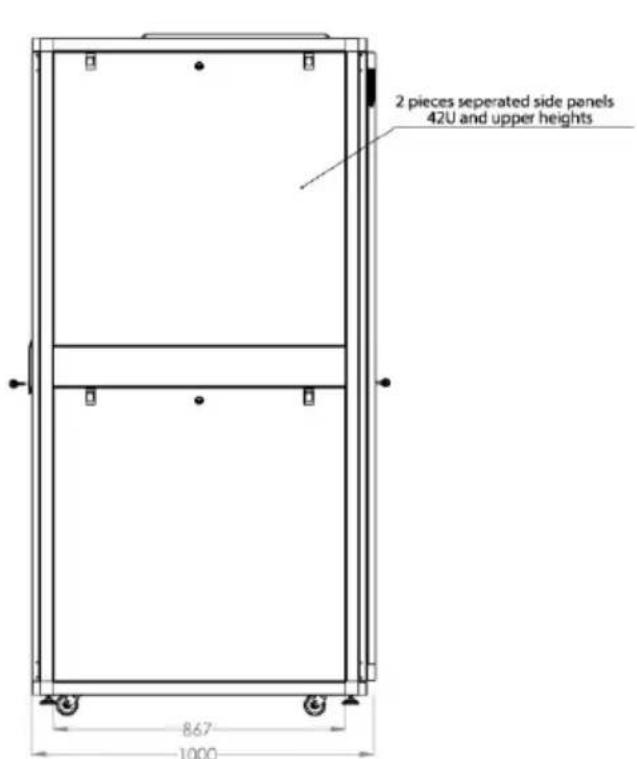

c. Serverschränke Unique Serie

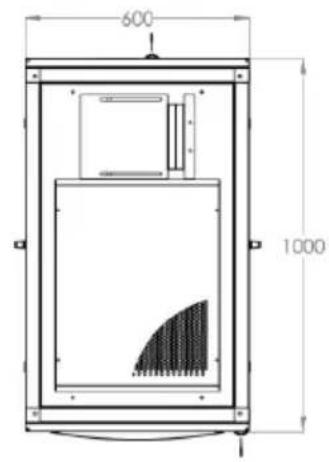

600 x 1000 mm (Breite x Tiefe)

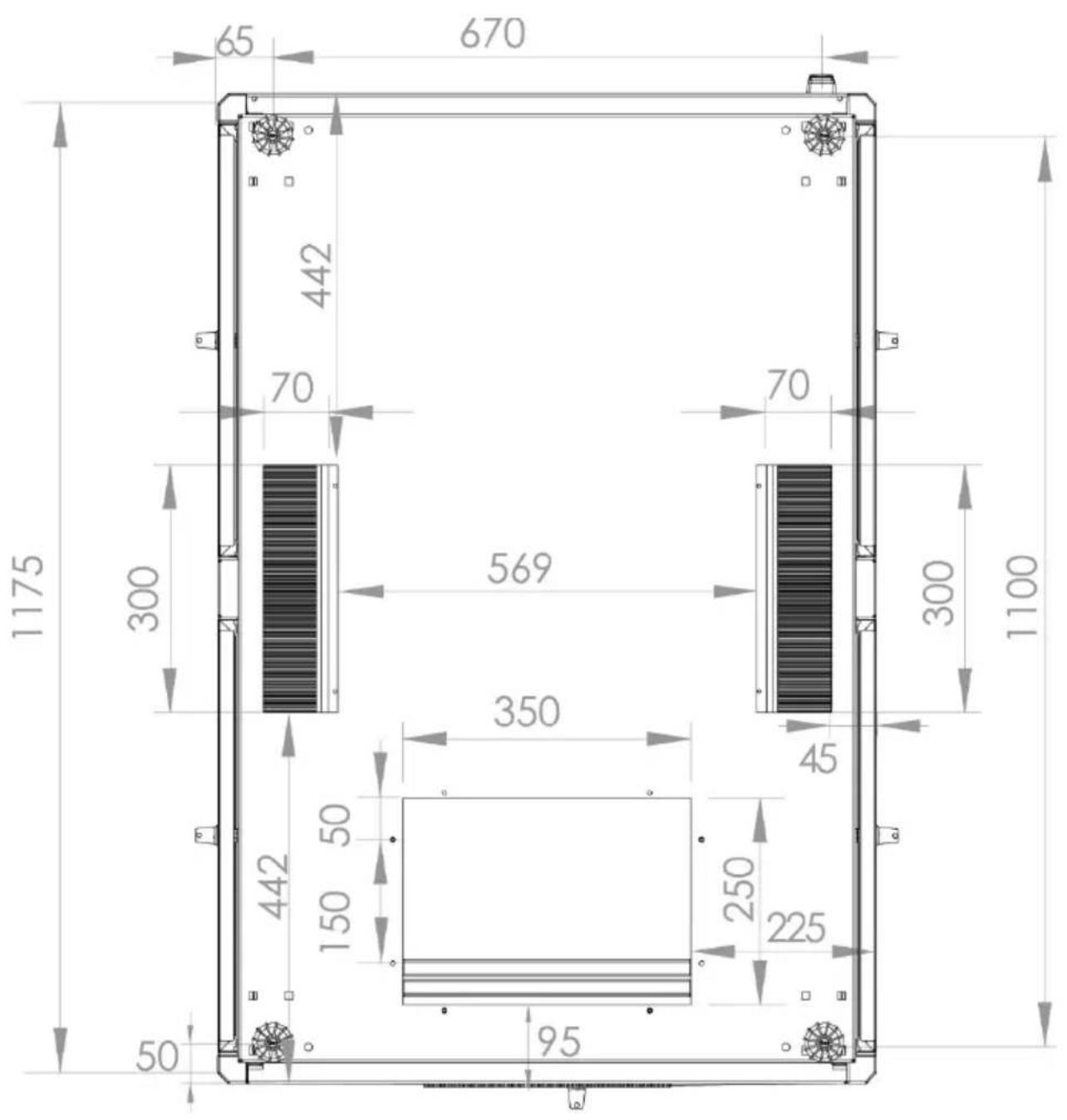

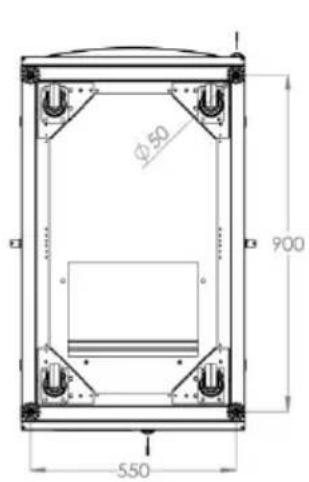

BOTTOM VIEW

TOP VIEW

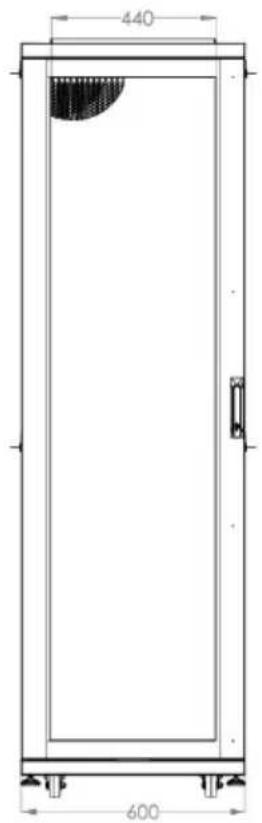

FRONT VIEW

600 x 1200 mm (Breite x Tiefe)

800 x 1000 mm (Breite x Tiefe)

BOTTOM VIEW

TOP VIEW

FRONT VIEW

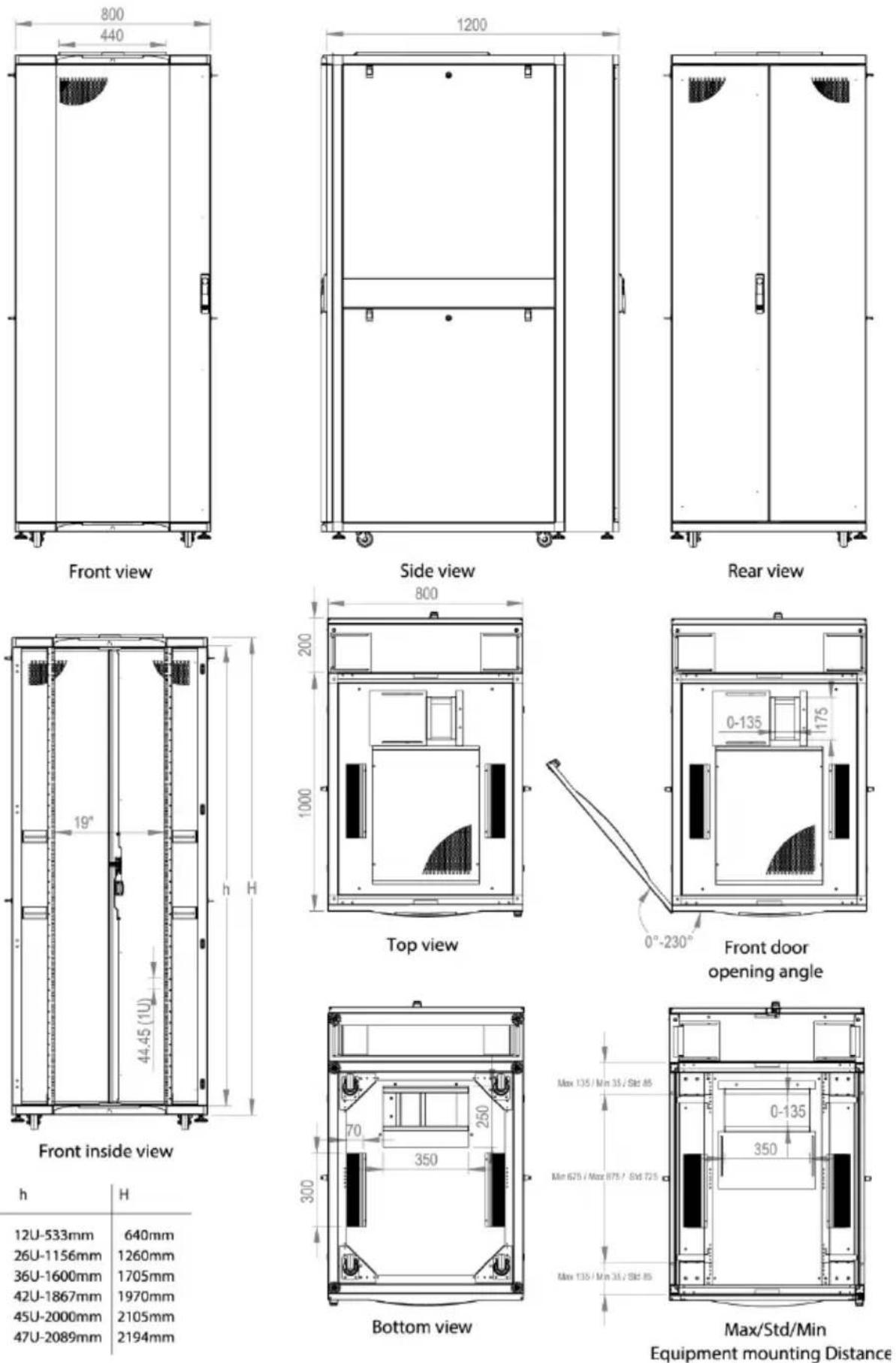

800 x 1200 mm (Breite x Tiefe)

h	H
12U-533mm	640mm
26U-1156mm	1260mm
36U-1600mm	1705mm
42U-1867mm	1970mm
45U-2000mm	2105mm
47U-2089mm	2194mm

600 x 1000 mm (Breite x Tiefe)

BOTTOM VIEW

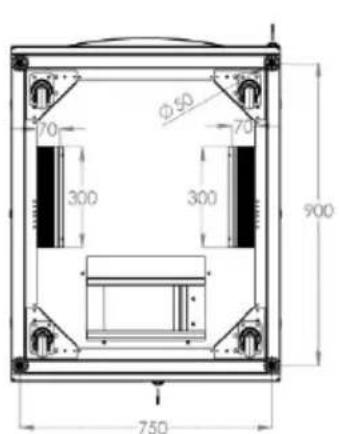

800 x 1000 mm (Breite x Tiefe)

BOTTOM VIEW

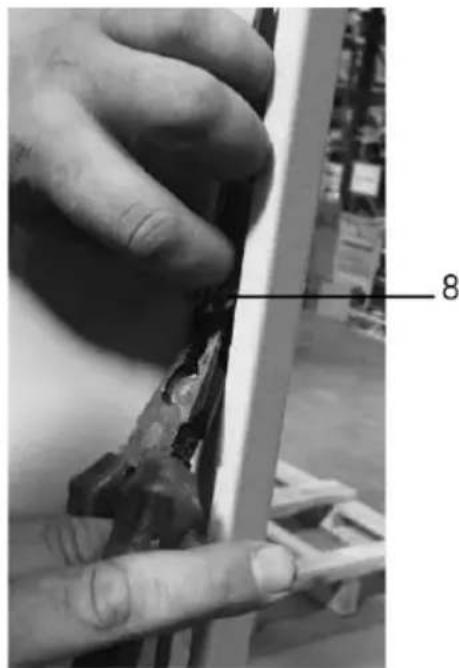

2. Montageanleitungen

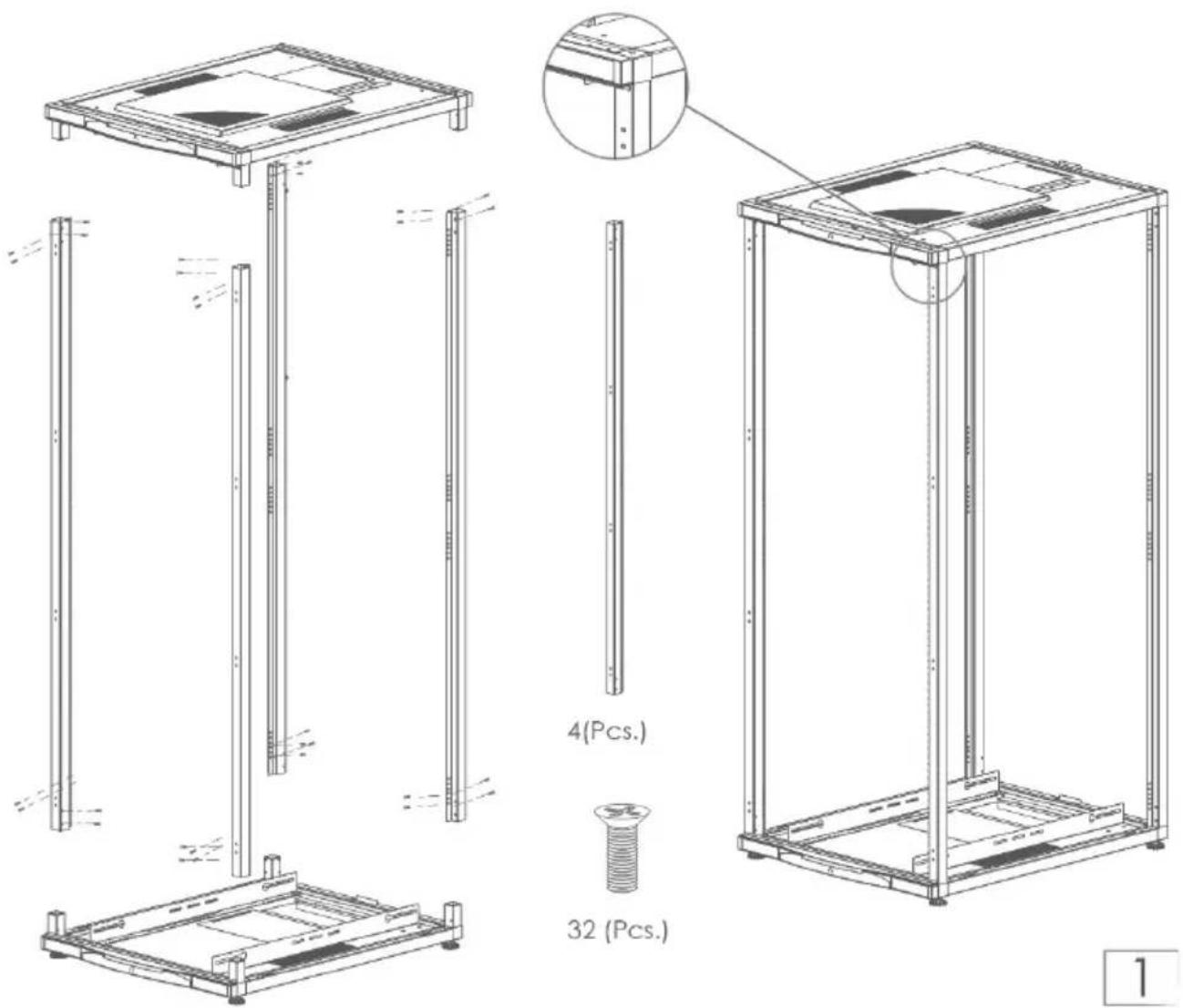

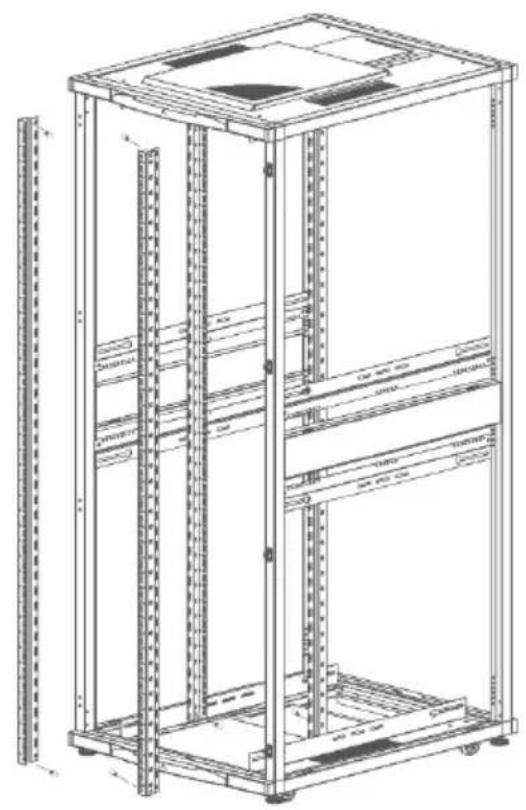

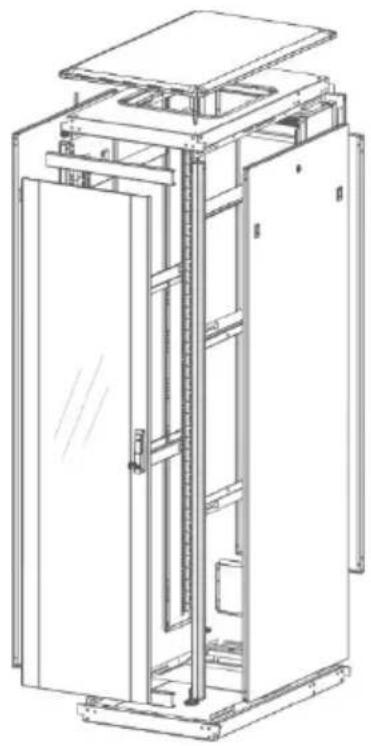

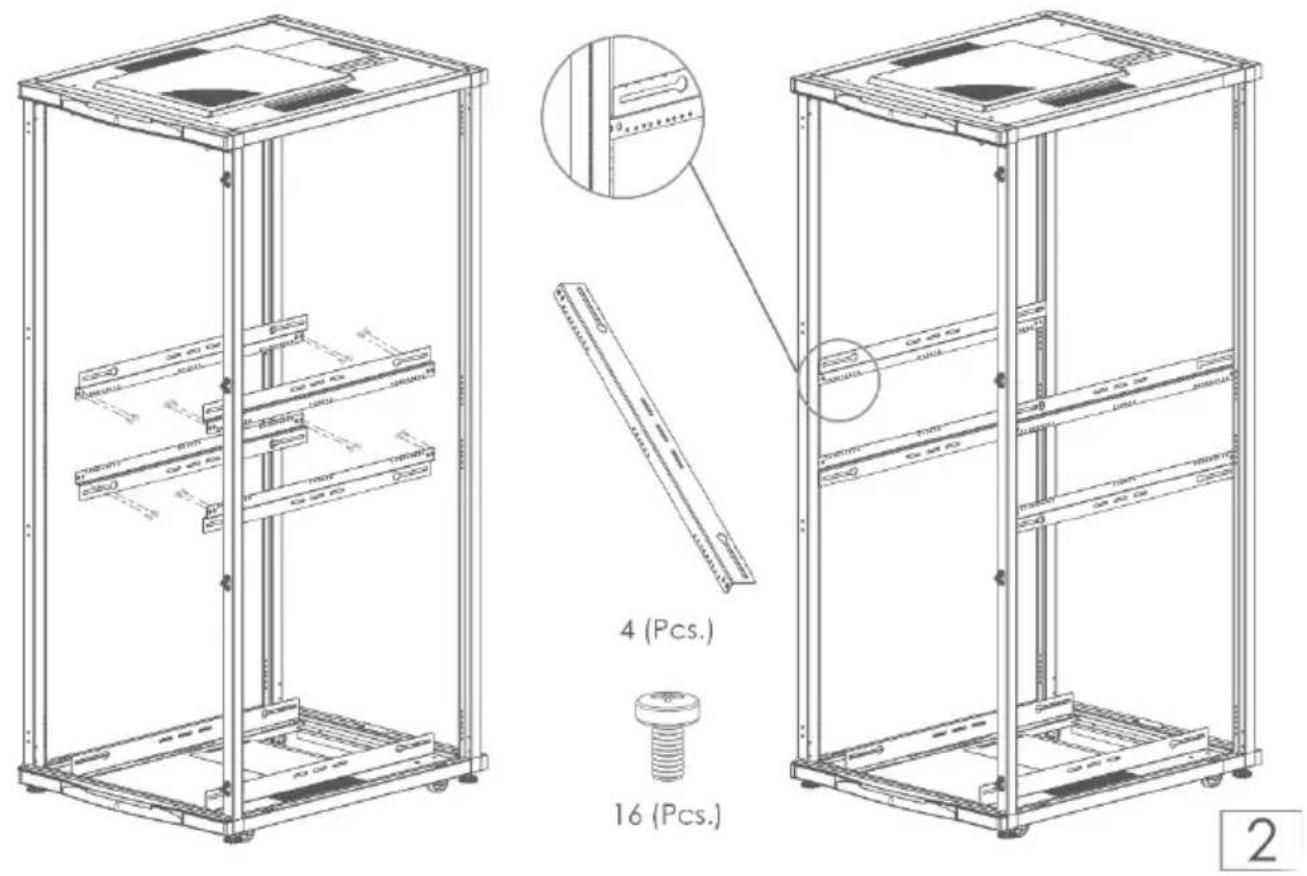

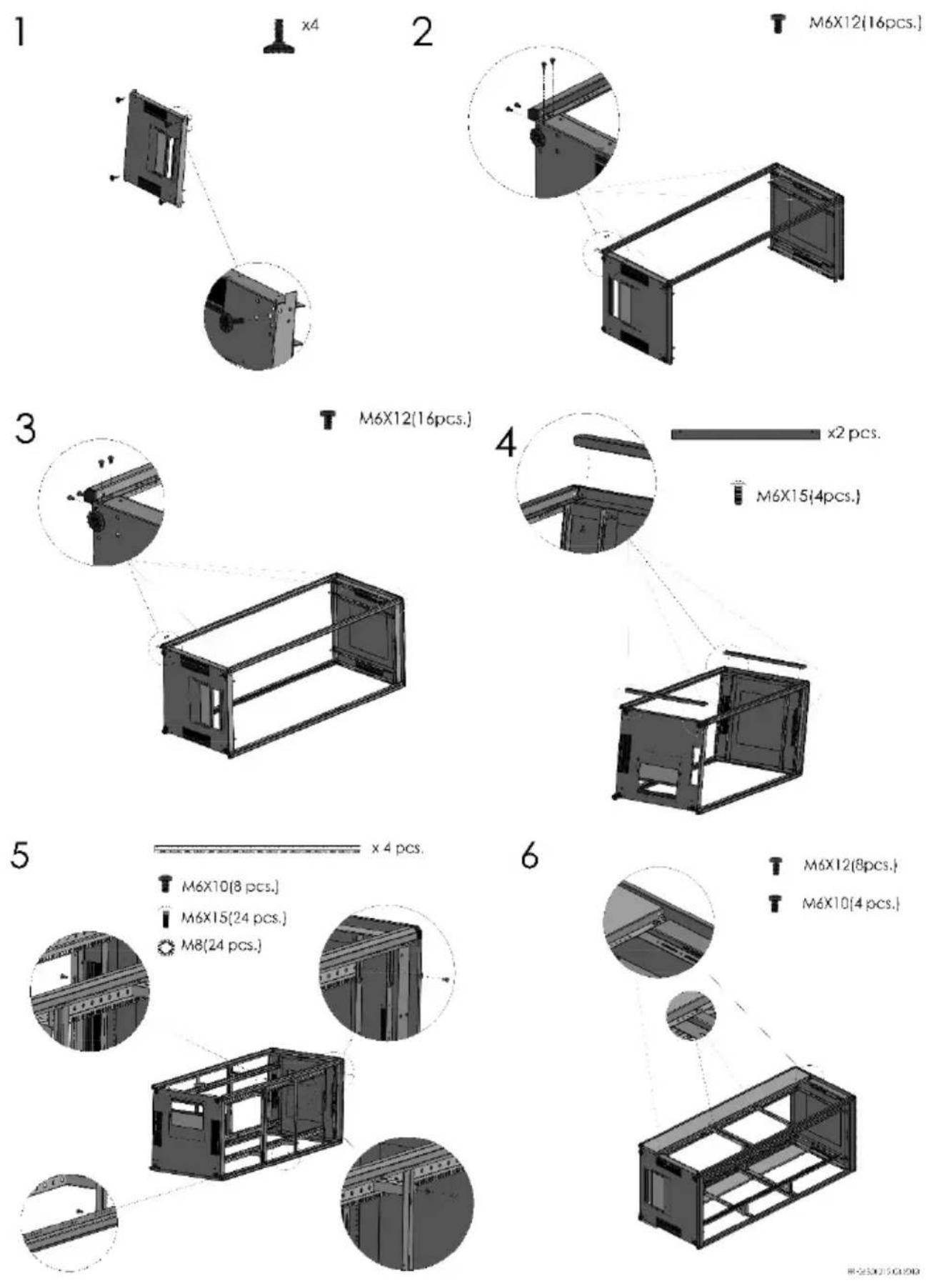

a. Netzwerkschränke Unique Serie

1

b. Netzwerkschränke Unique Serie, 1000 mm Tiefe

c. Serverschränke Unique Serie

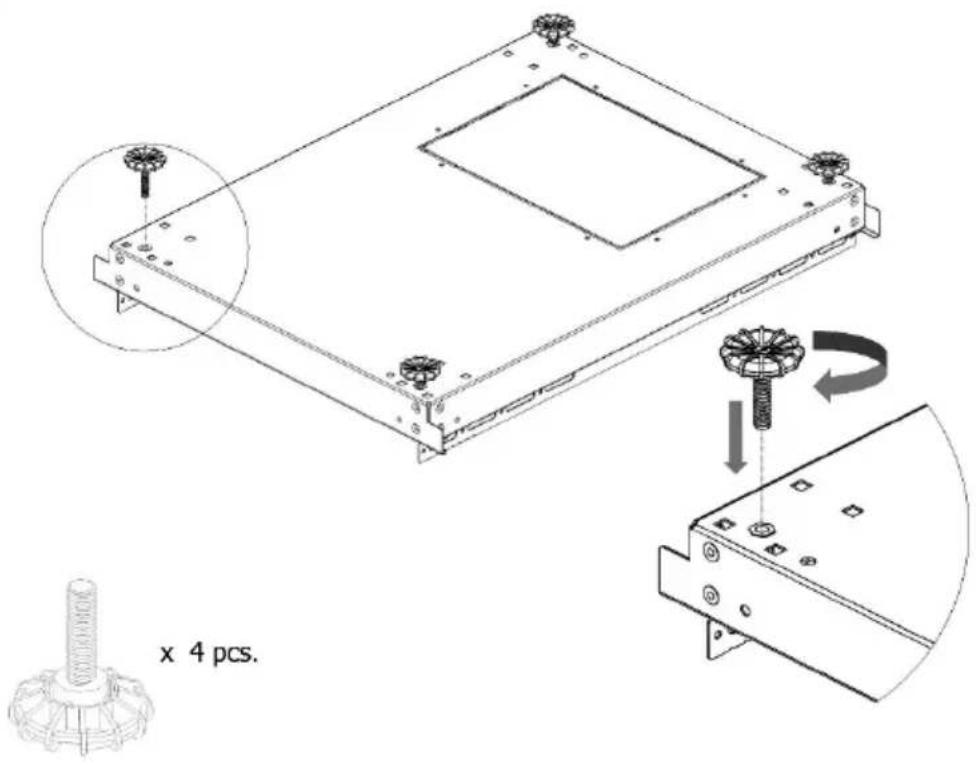

d. Netzwerk- & Serverschränke Dynamic Basic Serie

A

B

3. Türanschlagswechsel

a. Netzwerkschränke

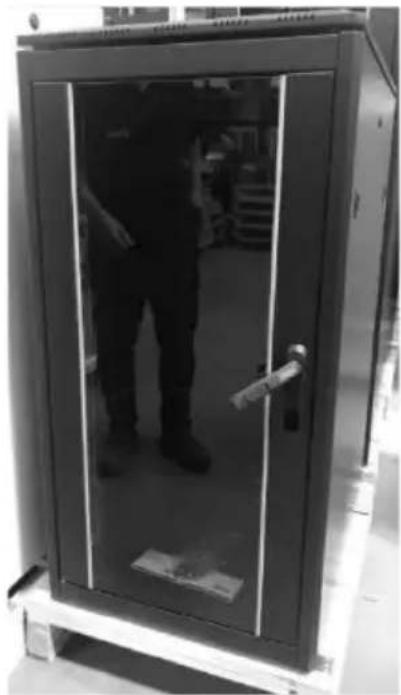

Die Türen werden wie abgebildet entfernt.

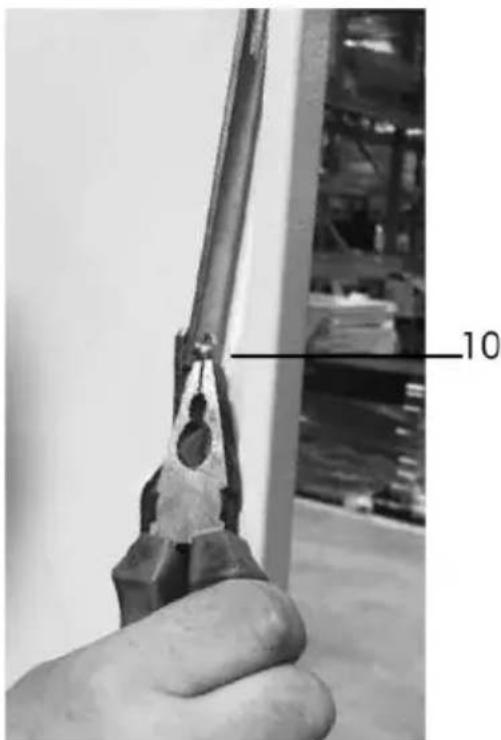

Der darunter liegende Stift wird durch Drehen entfernt

Der entfernte Stift wird auf der gegenüber liegenden Seite montiert

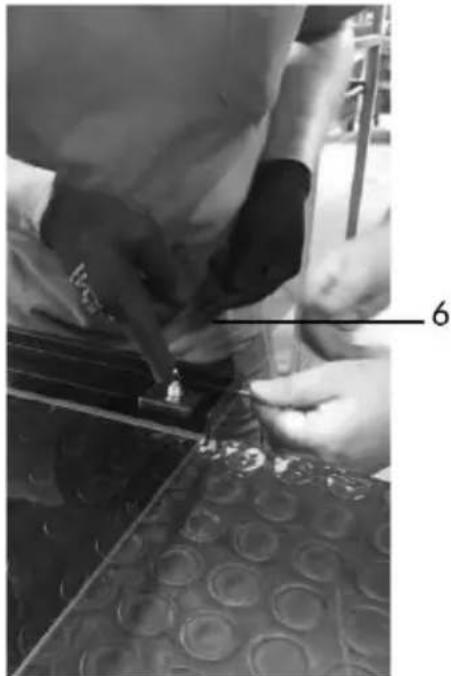

Das Schloss wird entfernt durch Lösen der 2 oben gezeigten Schrauben.

Die Richtung des Schlosses wird geändert. Die Schrauben werden montiert wie abgebildet.

Die Scharnierteile am oberen Teil der Tür werden entfernt.

Die entfernten Scharnierteile werden auf der anderen Seite der Tür angebracht.

Die Tür wird wie in der Abbildung gezeigt montiert.

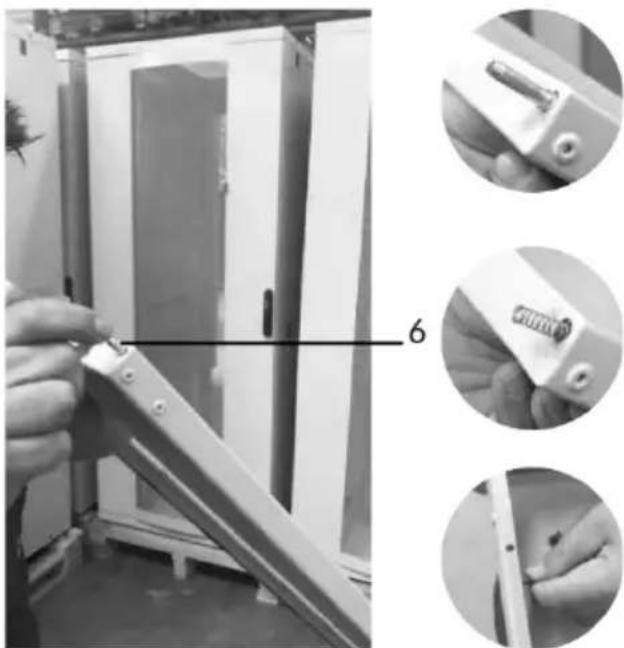

b. Serverschränke, einflügelige Türen

Die Tür wird wie abgebildet entfernt.

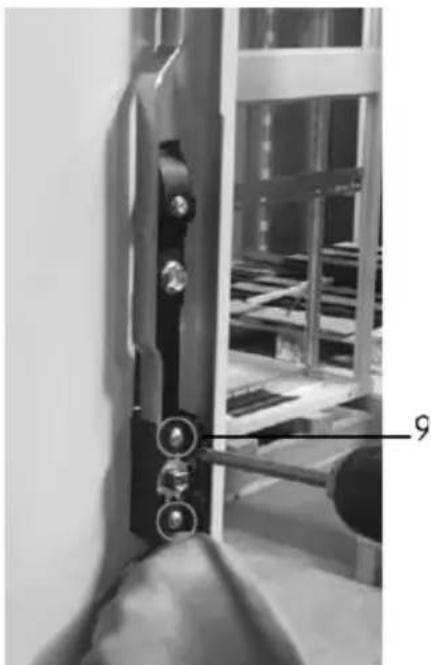

Teile des Mechanismus-Stangenhalters werden entfernt.

Teile des Mechanismus-Stangenhalters werden auf der anderen Seite angebracht.

Der darunter befindliche Stift wird durch Drehen entfernt.

Der entfernte Stift wird auf der anderen Seite montiert.

Die Scharnierteile am oberen Teil der Tür werden entfernt.

Die entfernten Scharnierteile werden auf der anderen Seite der Tür befestigt.

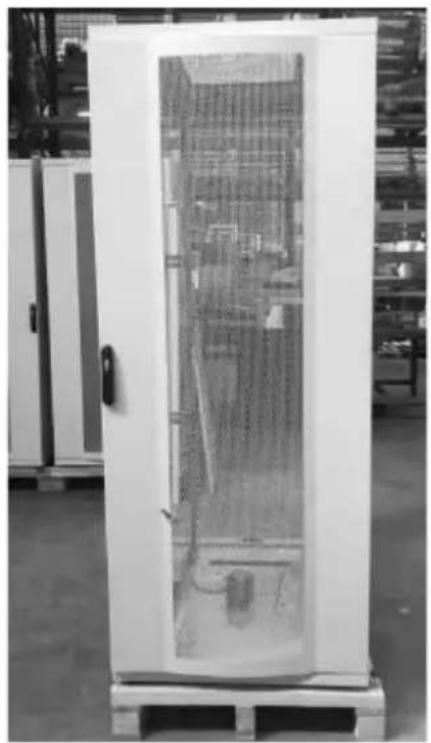

Die Tür wird wie in der Abbildung gezeigt montiert.

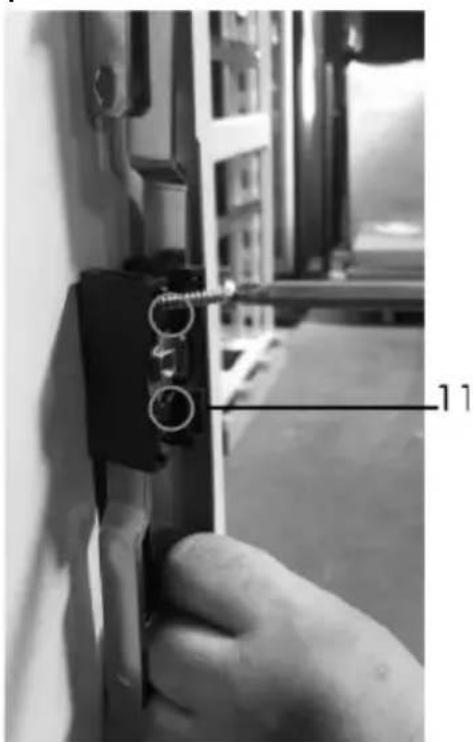

Die Verriegelung wird durch Lösen der 2 oben gezeigten Schrauben entfernt

Die Segmente, die das verbindende Element der Mechanikstange und des Schlosses sind, werden entfernt.

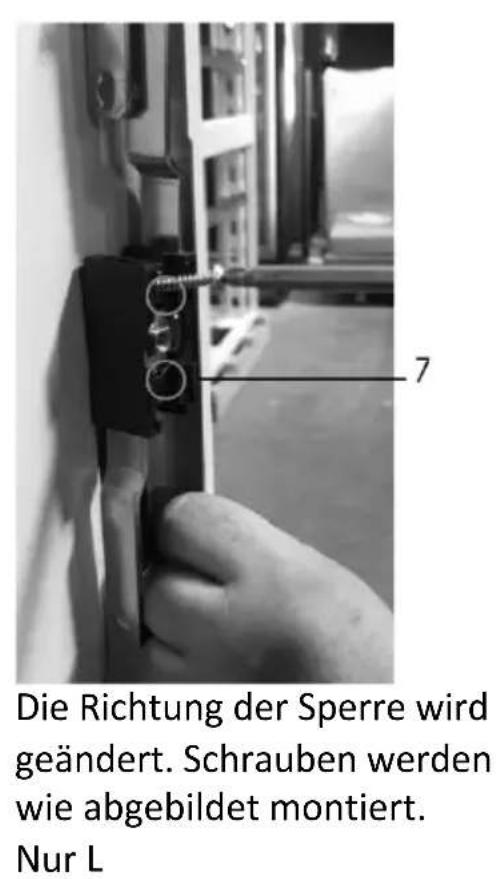

Die Richtung der Sperre wird geändert. Schrauben werden wie abgebildet montiert.

Die Segmente sind montiert.

c. Serverschränke, doppelflügelige Türen

Die Scharnierteile am oberen Teil der Tür werden entfernt. H und L

Die Segmente sind montiert. Nur L

a. Welcher Schranktyp ist der richtige für mich?

Je nach Einbaukomponenten sollten folgende Faktoren bei der Abschätzung berücksichtigt werden:

I. Produktabmessungen

Wie tief sind die einzubauenden Geräte?

Bitte beachten Sie, dass bei 482,6 mm (19“)-Schränken immer die

Außenabmessungen angegeben werden. Die jeweilige max. Einbautiefe kann variieren. Mehr dazu siehe Punkt b.

II. Traglast

Wie schwer sind die einzubauenden Geräte?

Manche Schränke verfügen in der Regel in ihrer Konstruktion über eine höhere Stabilität im Vergleich zu anderen.

Die DIGITUS® Serverschränke der Unique Serie sind im Vergleich mit einer Traglast der 482,6 mm (19“)-Profilschienen von bis zu 1000 kg besonders für Komponenten wie Server o.ä. geeignet.

Mit 800 kg Traglast der Unique Netzwerkschränke oder 600 kg Traglast der Dynamic Basic Schränke bietet DIGITUS® Schränke für jeden Anwendungsfall.

III. Wärmeentwicklung

Wie viel Wärme entwickeln die einzubauenden Geräte?

Je nach Anwendungsfall sollten Sie hierzu besonders auf die Wärmelast achten. Ein Schrank mit perforierten Stahltüren sorgt beispielsweise dafür, dass die warme Luft besser in die Umgebung entweichen kann (passive Belüftung). Geschlossene Türen hingegen bieten zwar ggf. mehr Schutz, lassen aber auch weniger Luft nach außen dringen.

DIGITUS® bietet hierzu ebenfalls Lüftereinheiten an, welche einfach im Schrankdach (optional auch für 19“-Einbau erhältlich) angebracht werden können und somit für eine bessere Abwärme sorgen.

IV. IP-Schutzart

Wo werden die Schränke aufgestellt?

Die IP-Schutzart definiert den Schutz vor Berührung, Staub, Wasser.

In der Regel sind 482.6 mm (19“)-Schränke mit der Schutzart IP20

ausreichend. Alle Standardschränke der DIGITUS® Unique- und Dynamic

Basic Serie sind klassifiziert gem. IP20.

Für raue, industrielle Umgebungen bietet DIGITUS® ebenfalls IP55

Produkte im Produktportfolio an.

1. Kennziffer		Bedeutung:
ISO 20653	DIN EN 60529	Schutz gegen Fremdkörper	Schutz gegen Berührung
0		kein Schutz	kein Schutz
1		Geschützt gegen feste Fremdkörper mit Durchmesser ≥ 50 mm	Geschützt gegen den Zugang mit dem Handrücken
2		Geschützt gegen feste Fremdkörper mit Durchmesser ≥ 12,5 mm	Geschützt gegen den Zugang mit einem Finger
3		Geschützt gegen feste Fremdkörper mit Durchmesser ≥ 2,5 mm	Geschützt gegen den Zugang mit einem Werkzeug
4		Geschützt gegen feste Fremdkörper mit Durchmesser ≥ 1,0 mm	Geschützt gegen den Zugang mit einem Draht
5K 5		Geschützt gegen Staub in schädigender Menge	vollständiger Schutz gegen Berührung
6K 6	staubdicht		vollständiger Schutz gegen Berührung

2. Kennziffer		Bedeutung:Schutz gegen Wasser
ISO 20653	DIN EN 60529
0		kein Schutz
1		Schutz gegen Tropfwasser
2		Schutz gegen fallendes Tropfwasser, wenn das Gehäuse bis zu 15° geneigt ist
3		Schutz gegen fallendes Sprühwasser bis 60° gegen die Senkrechte
4		Schutz gegen allseitiges Spritzwasser
4K		Schutz gegen allseitiges Spritzwasser mit erhöhtem Druck
5		Schutz gegen Strahlwasser (Düse) aus beliebigem Winkel
6		Schutz gegen starkes Strahlwasser
6K		Schutz gegen starkes Strahlwasser unter erhöhtem Druck, spezifisch für Straßenfahrzeuge
7		Schutz gegen zeitweiliges Untertauchen
8		Schutz gegen dauerndes Untertauchen. Soweit keine andere Angabe erfolgt, besteht ein Schutz bis 1 Meter Wassertiefe. Andere Wassertiefen müssen separat angegeben bzw. vereinbart werden[7]
	9	Schutz gegen Wasser bei Hochdruck-/Dampfstrahlreinigung, speziell Landwirtschaft
9K		Schutz gegen Wasser bei Hochdruck-/Dampfstrahlreinigung, spezifisch für Straßenfahrzeuge

b. Welche Einbautiefen können in meinem Schrank realisiert werden?

Die minimalen und maximalen Einbautiefen können Sie den technischen Datenblättern entnehmen. In den folgenden Tabellen haben wir Sie nochmal für Sie zusammenfasst:

I. Netzwerkschränke Unique Serie

Schranktiefe	Einbautiefe
	Minimum	Maximum
600 mm	363 mm	543 mm
800 mm	563 mm	743 mm
1000 mm	688 mm	943 mm
1200 mm	400 mm	1135 mm

II. Netzwerkschränke Dynamic Basic Serie

Schranktiefe	Einbautiefe
	Minimum	Maximum
600 mm	290 mm	550 mm
800 mm	430 mm	750 mm
1000 mm	630 mm	950 mm

III. Serverschränke Unique Serie

Schranktiefe	Einbautiefe
	Minimum	Maximum
1000 mm	675 mm	875 mm
1200 mm	150 mm	1070 mm

IV. Serverschränke Dynamic Basic Serie

Schranktiefe	Einbautiefe
	Minimum	Maximum
1000 mm	630 mm	950 mm

c. Sind die Schränke demontierbar (zerlegbar)?

Ja, alle Netzwerk- und Serverschränke der DIGITUS® Unique- und Dynamic Basic Serie sind demontierbar. Türen und Seitenteile lassen sich einfach abnehmen und das Grundgerüst auseinanderschrauben. Bitte sehen Sie dazu „Punkt 2 – Montageanleitungen“.

d. Kann ich Profil-Halbzylinder Schlösser in meinem Schrank verbauen?

Alle Netzwerk- und Serverschränke der Unique Serie sind mit einem Schwenkgriff ausgestattet, welcher den Einbau von Profil-Halbzylindern gem. DIN 18 252 (EN 1303) ermöglicht. Ein Schlossadapter liegt den Schränken bei. Sollten Sie auch Ihre Schränke der Dynamic Basic Serie mit Profil-Halbzylinder Schlössern ausstatten wollen, bietet Ihnen DIGITUS® alle notwendigen Komponenten unter folgenden Artikelnummern separat an:

• DN-19 PHS-HC (EAN: 4016032427322)
Schwenkgriff inkl. Profil-Halbzylinder Adapter
• DN-19 PHS (EAN: 4016032179245)
Profil-Halbzylinder Schloss, inkl. Schlüssel, Typ 9473
• DN-19 PHC-AD (EAN: 4016032355496)
Adapter für Profil-Halbzylinder, Ersatzteil

e. Wie nehme ich einen Potentialausgleich vor?

Um einen Potentialausgleich (umgangssprachlich auch „Erdung“ genannt) in Ihrem DIGITUS® Netzwerk- oder Serverschrank vorzunehmen stehen Ihnen mehrere Erdungspunkte (unlackierte Kupferbolzen) im Schrank zur Verfügung. Diese befinden sich an den Türen sowie dem Bodenchassis. Jedem Schrank liegt ein Set aus 4 Erdungskabeln inkl. Befestigungssatz zum sofortigen Einsatz bei. Des Weiteren bietet Ihnen das DIGITUS® Portfolio verschiedene Sets aus Potentialausgleichsschiene inkl. Kabel. Diese Sammelschiene aus Kupfer kann im Schrank montiert werden, um die Erdungskabel verschiedener Komponenten zu bündeln und zu Ihrem zentralen Erdungsanschluss zu führen.

• DN-19 EARTH (EAN: 4016032142027)

Potentialausgleichsschiene, 220 mm, 6 Verbindungspunkte, 4 Kabel

• DN-19-EARTH-L (EAN: 4016032451532)

2 x Potentialausgleichsschiene, 820 mm, je 24 Verbindungspunkte, 4 Kabel

f. Welche Möglichkeiten zum Kabelmanagement habe ich?

Eine übersichtliche und geordnete Kabelführung ist einer der wichtigsten Aspekte für einen effizienten Schrankausbau. Flexible Möglichkeiten sind auf Grund von den unterschiedlichsten Anwendungsszenarios besonders bedeutsam. Die DIGITUS® Netzwerk- und Serverschränke bieten verschiedenste Möglichkeiten für ein optimales Kabelmanagement, welche wir Ihnen nachstehend gerne zusammenfassen. Die jeweiligen Abmessungen entnehmen Sie bitte den technischen Zeichnungen. Zusätzlich können die Schränke mit optional erhältlichen Sockeln (Art.-Nr.: DN-19 PLINTH-x/x) erweitert werden, diese bieten zusätzlichen Stauraum für beispielsweise Kabelüberlängen. Bei Bedarf können mehrere Sockel übereinander installiert werden.

I. Netzwerkschränke Unique Serie

Bodenchassis

• Aufschiebbarer Kabeleinlass mit Moosgummidichtung
  • Bürsteneinlass links und rechts *1

Schrankinneres

- Vertikale Kabelführungskanäle links und rechts der 482.6 mm (19“)-Profilschienen mit Abdeckung *1

Schrankrückseite

• Bürsteneinlass ober- und unterhalb der Tür *2
• Bürsteneinlass links und rechts *1

Dachchassis

II. Netzwerkschränke Dynamic Basic Serie Bodenchassis

• Ausgestanzter Kabeleinlass mit verschraubter Abdeckplatte
• Ausgestanzte Kabeleinlässe mit Kunststoffabdeckung, links und rechts *1

Dachchassis

- Ausgestanzter Kabeleinlass mit Kunststoffabdeckung (1 x bei 600 mm breiten Schränken, 3 x bei 800 mm breiten Schränken)

III. Serverschränke Unique Serie Bodenchassis

• Aufschiebbarer Kabeleinlass mit Moosgummidichtung
  • Bürsteneinlass links und rechts *1

Dachchassis

• Aufschiebbarer Kabeleinlass mit Moosgummidichtung
  • Bürsteneinlass links und rechts *1

IV. Serverschränke Dynamic Basic Serie Bodenchassis

• Ausgestanzter Kabeleinlass mit verschraubter Abdeckplatte
• Ausgestanzte Kabeleinlässe mit Kunststoffabdeckung, links und rechts *1

Dachchassis

- Ausgestanzter Kabeleinlass mit Kunststoffabdeckung (1 x bei 600 mm breiten Schränken, 3 x bei 800 mm breiten Schränken)

*1 bei Schränken ab 800 mm Breite
*2 bei Schränken ab 26 Höheneinheiten

Die Assmann Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls die Konformitätserklärung fehlt, können Sie diese per Post unter der unten angegebenen Herstelleradresse anfordern.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Germany
