HDMI-34 - Audio-/Video-Konverter Gembird - Kostenlose Bedienungsanleitung

Produkttyp	Audio-/Video-Konverter
Marke	Gembird
Modell	HDMI-34
Abmessungen (ca.)	5,0 x 3,0 x 1,5 cm
Gewicht (ca.)	50 g
Stromversorgung	Über HDMI-Anschluss (bus-powered)
Eingang	HDMI (Typ A)
Ausgang	Composite Video (Cinch) + Stereo Audio (Cinch)
Maximale Auflösung	1080p (1920x1080)
Audio-Unterstützung	Stereo 2.0, Abtastraten bis 48 kHz
HDCP-Kompatibilität	Ja
Gehäusematerial	Kunststoff
Lieferumfang	Konverter, Bedienungsanleitung (PDF)
Reinigung	Mit einem trockenen, fusselfreien Tuch abwischen. Keine Flüssigkeiten oder Reinigungsmittel verwenden.
Sicherheitshinweise	Nur in Innenräumen verwenden. Vor Feuchtigkeit und extremen Temperaturen schützen. Nicht öffnen, keine eigenen Reparaturen durchführen.
Reparierbarkeit	Enthält keine vom Benutzer reparierbaren Teile. Bei Defekt den Kundendienst kontaktieren.
Garantie	2 Jahre (Details siehe Verpackung)

Häufig gestellte Fragen - HDMI-34 Gembird

Wie schließe ich den Gembird HDMI-34 richtig an?

Verbinden Sie das HDMI-Kabel Ihrer Quelle (z.B. Laptop, Receiver) mit dem HDMI-Eingang des Konverters. Verbinden Sie dann die AV-Ausgänge (gelb für Video, rot/weiß für Audio) mit den entsprechenden Eingängen Ihres Fernsehers oder Projektors. Stellen Sie sicher, dass die Stromversorgung über HDMI erfolgt (kein externes Netzteil nötig).

Warum habe ich kein Bild?

Überprüfen Sie zuerst alle Kabelverbindungen und stellen Sie sicher, dass die HDMI-Quelle eingeschaltet ist. Reduzieren Sie ggf. die Ausgabeauflösung Ihrer Quelle auf maximal 1080p. Manche ältere Geräte benötigen eine HDCP-kompatible Quelle. Testen Sie den Konverter mit einem anderen HDMI-Gerät.

Unterstützt der Konverter Audio?

Ja, der Gembird HDMI-34 extrahiert das Stereo-Audiosignal aus der HDMI-Quelle und gibt es über die beiden Cinch-Ausgänge (rot und weiß) aus. Die Audioqualität entspricht den Standards bis zu 48 kHz Abtastrate.

Kann ich den Konverter mit einem Laptop verwenden?

Ja, sofern Ihr Laptop über einen HDMI-Ausgang verfügt. Schließen Sie den Konverter direkt an den Laptop an und verbinden Sie die AV-Ausgänge mit einem Fernseher oder Beamer mit Composite-Eingang. Die maximale Auflösung beträgt 1080p.

Wie reinige ich den Gembird HDMI-34?

Verwenden Sie ein trockenes, fusselfreies Tuch, um das Gehäuse vorsichtig abzuwischen. Keine Flüssigkeiten oder Reinigungsmittel einsetzen, da diese in das Gerät eindringen und Schäden verursachen könnten. Vor der Reinigung das Gerät von der Stromquelle trennen.

Was tun, wenn das Gerät nicht funktioniert?

Trennen Sie alle Kabel und schließen Sie sie nach einigen Minuten wieder an. Versuchen Sie eine andere HDMI-Quelle oder ein anderes AV-Kabel. Falls das Problem bestehen bleibt, wenden Sie sich an den Kundendienst. Der Konverter hat keine vom Benutzer reparierbaren Teile.

Gibt es eine Garantie auf den Konverter?

Ja, Gembird gewährt in der Regel eine 2-jährige Garantie auf dieses Produkt. Die genauen Garantiebedingungen finden Sie auf der Verpackung oder auf der Website des Herstellers. Bewahren Sie den Kaufbeleg auf.

Ist der HDMI-34 mit HDCP geschützten Inhalten kompatibel?

Ja, der Konverter unterstützt HDCP (High-bandwidth Digital Content Protection). Dadurch können Sie auch geschützte Inhalte von Blu-ray-Playern oder Streaming-Geräten wiedergeben, sofern die Quelle HDCP-konform ist.

Welche Auflösungen werden unterstützt?

Der Gembird HDMI-34 unterstützt Auflösungen bis zu 1080p (1920x1080) bei 60 Hz. Niedrigere Auflösungen wie 720p, 576p und 480p werden ebenfalls unterstützt. Höhere Auflösungen wie 4K werden nicht verarbeitet.

Wo finde ich die Bedienungsanleitung im PDF-Format?

Die Bedienungsanleitung für den Gembird HDMI-34 kann kostenlos auf notice-facile.com heruntergeladen werden. Suchen Sie dort nach dem Modell HDMI-34 oder der Marke Gembird. Die Anleitung steht auf Deutsch und in weiteren Sprachen zur Verfügung.

BEDIENUNGSANLEITUNG HDMI-34 Gembird

Benutzerhandbuch DSW-HDMI-34

Vielen Dank für den Erwerb des 3-port HDMI-Switch DSW-HDMI-34. Dieses Benutzerhandbuch hilft Ihnen bei der richtigen Verwendung und gibt Ihnen weitere Hinweise im Umgang mit diesem Produkt.

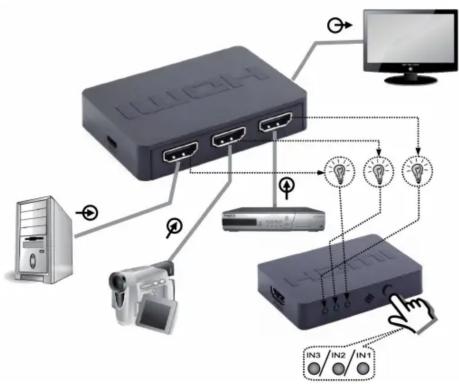

Inbetriebnahme des Produktes

1. Verbinden Sie als Erstes das USB-Kabel mit einem freien USB-Port an Ihrem Computer oder Fernseher und anschließend mit dem HDMI-Switch.
2. Sie können jetzt bis zu drei verschiedene HDMI-fähige Geräte an den HDMI-Switch anschließen.
3. Verbinden Sie nun ein HDMI-fähiges Endgerät, wie zum Beispiel Ihren Fernseher.
4. Um die Kanäle zu wechseln, drücken Sie den Switch-Button auf dem HDMI-Switch oder nutzen die jeweiligen Tasten auf der beiligenden Fernbedienung.
5. An der leuchtenden LED können Sie sehen, welcher Kanal gerade aktiv ist.

Anschlüsse: 3 x HDMI (Eingang) 1 x HDMI (Ausgang)

Interface: Standart HDMI + HDCP V. 1.4a

Video-Formate: 480i, 576i, 480p, 576p, 720p, 1080i, 1080p, 4K x 2K (3840 x 2160 bei 24/25/30 Hz, 4096 x 2160 bei 24 Hz)

Strom-

versorgung: 5 V DC bis zu 0,15 A

Entsorgungshinweise:

Werfen Sie dieses Gerät nicht in den Hausmüll. Unsachgemäße Entsorgung kann sowohl der Umwelt als auch der menschlichen Gesundheit schaden. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei Ihrer Stadtverwaltung oder einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronikgeräten.

GEMBIRD®

Hausanschrift:

GEMBIRD Deutschland GmbH

Coesterweg 45

D-59494 Soest

Garantieerklärung / Service

• Die Garantie beträgt 24 Monate ab Verkaufsdatum an den Endverbraucher. Das Kaufdatum und der Gerätetyp sind durch eine maschinell erstellte Kaufquittung zu belegen. Bitte bewahren Sie Ihren Kaufbeleg daher für die Dauer der Garantie auf, da er Voraussetzung für eine eventuelle Reklamation ist.
• Innerhalb der Garantiezeit werden alle Mängel durch den Hersteller entweder durch Instandsetzung, Austausch mangelhafter Teile oder im Austausch behoben. Die Ausführung der Garantieleistung bewirkt weder eine Verlängerung noch einen Neubeginn der Garantiezeit.
• Eine Garantieleistung entfällt für Schäden oder Mängel die durch unsachgemäße Handhabung oder durch äußere Einwirkung(Sturz, Schlag, Wasser, Staub, Verschmutzung oder Bruch) herbeigeführt wurden. Verschleißteile (z.B. Akkus) sind von der Garantie ausgenommen.

Konformitätserklärung

Das Produkt DSW-HDMI-34 wurde getestet und stimmt mit den grundlegenden Anforderungen den Richtlinien LVD(2006/95/EC), EMC(2004/108/EC) überein. Die Konformitätserklärung kann auf unserer Website http://www.gembird.de/ heruntergeladen werden.

Kunden-Service:

Telefon: +49(0)241 - 705152100

Telefax: +49 (0)2921 - 6710519

E-Mail: [e-mail]

Web: www.gembird.eu

GEMBIRD®

DSW-HDMI-34

3-port HDMI-Switch
