Produkttyp	Winkelschleifer
Marke	Einhell
Modell	YPL 2000
Nennspannung	230 V ~ 50 Hz
Leistungsaufnahme	2000 W
Leerlaufdrehzahl	6000 min⁻¹
Max. Scheibendurchmesser	230 mm
Gewinde der Antriebsspindel	M 14
Schalldruckpegel (LPA)	90 dB(A)
Schalleistungspegel (LWA)	100,6 dB(A)
Vibration	3 m/s²
Schutzisolierung	Ja
Gewicht	6,4 kg
Anzahl der Garantiejahre	5 Jahre
Mitgeliefertes Zubehör	Schutzhaube, Zusatzhandgriff, Stirnlochschlüssel
Einsatzzweck	Trenn- und Schruppschleifen von Metallen und Gestein
Wartung	Lüftungsöffnungen regelmäßig reinigen
Scheibendrehzahl	max. 11000 min⁻¹, max. 80 m/s

Häufig gestellte Fragen - YPL 2000 EINHELL

Wie schalte ich den Winkelschleifer ein?

Drücken Sie den Sicherheitsschalter (seitlichen Druckknopf und große Schalttaste gleichzeitig).

Welche Schleifscheiben sind für das Gerät geeignet?

Verwenden Sie nur Scheiben mit einem maximalen Durchmesser von 230 mm, einer Drehzahl von max. 11.000 min⁻¹ und einer Umfangsgeschwindigkeit von max. 80 m/s.

Wie wechsle ich die Schleifscheibe?

Ziehen Sie den Netzstecker. Drücken Sie die Spindelarretierung, lösen Sie die Flanschmutter mit dem Stirnlochschlüssel, wechseln Sie die Scheibe und ziehen Sie die Mutter wieder fest.

Welche Sicherheitsmaßnahmen sind zu beachten?

Tragen Sie stets Schutzbrille, Gehörschutz und Arbeitshandschuhe. Die Schutzhaube und der Zusatzhandgriff müssen montiert sein. Ziehen Sie vor dem Werkzeugwechsel den Netzstecker.

Wie reinige ich den Winkelschleifer?

Halten Sie die Lüftungsöffnungen stets sauber, um eine ausreichende Kühlung des Motors zu gewährleisten.

Welche Spannung benötigt das Gerät?

Das Gerät arbeitet mit einer Nennspannung von 230 V bei 50 Hz Wechselstrom.

Wie hoch ist der Geräuschpegel?

Der Schalldruckpegel beträgt 90 dB(A), der Schalleistungspegel 100,6 dB(A). Gehörschutz wird empfohlen.

Wie schwer ist das Gerät?

Das Gewicht des Winkelschleifers beträgt 6,4 kg.

Gibt es eine Garantie?

Ja, Einhell gewährt eine 5-jährige Garantie ab Kaufdatum, sofern der Kaufbeleg vorgelegt wird. Schäden durch normale Abnutzung oder unsachgemäße Verwendung sind ausgeschlossen.

Kann ich das Gerät zum Trennen von Stein verwenden?

Ja, mit einer Diamant-Trennscheibe. Verwenden Sie eine Staubabsaugung, die für Gesteinsstaub zugelassen ist. Asbesthaltige Materialien dürfen nicht bearbeitet werden.

BEDIENUNGSANLEITUNG YPL 2000 EINHELL

D Bedienungsanleitung für Winkelschleifer

CE

Art.-Nr.: 792-28

EH-Art.-Nr.: 44.304.37 I.-Nr.: 01012

(D) * Anordnung der Flansche siehe Seite 5

D

1 Spindelarretierung
2 Schutzhaube
3 Spannflansch *
4 Schleifscheibe
5 Flanschmutter *

D

Allgemeine Sicherheitshinweise und Unfallschutz

Ein unfallfreies und gefahrloses Arbeiten mit dem Werkzeug ist nur gewährleistet, wenn Sie die Sicherheitshinweise und die Bedienungsanleitung vollständig lesen und die enthaltenen Hinweise befolgen

• Kontrollieren Sie vor jedem Gebrauch das Gerät, die Anschlußleitung und den Stecker. Arbeiten Sie nur mit einem einwandfreien und unbeschädigten Gerät. Beschädigte Teile müssen sofort von einem Elektro-Fachmann erneuert werden.
  ● Vor allen Arbeiten an der Maschine, vor jedem Werkzeugwechsel und bei Nichtgebrauch den Netzstecker aus der Steckdose ziehen.
• Um Beschädigungen des Netzkabels zu vermeiden, das Netzkabel immer nach hinten von der Maschine wegführen.
• Beim Arbeiten im Freien dürfen nur dafür zugelassene Verlängerungskabel verwendet werden. Die verwendeten Verlängerungskabel müssen einen Mindest-Querschnitt von 1,5 mm² aufweisen. Die Steckverbindungen müssen Schutzkontakte aufweisen und spritzwassergeschützt sein.
• Bewahren Sie die Werkzeuge sicher und für Kinder nicht erreichbar auf.
• Tragen Sie beim Schleifen, Bürsten und Trennen stets eine Schutzbrille, Sicherheitshandschuhe und einen Gehörschutz und bei stauberzeugenden Arbeiten eine Atemschutzmaske.
• Der Winkelschleifer darf aus Sicherheitsgründen nur mit montierter Schutzhaube und Zusatzhandgriff verwendet werden.
• Sichern Sie das zu bearbeitende Werkstück gegen Verrutschen (festspannen).
• Beim Bearbeiten (Trennen und Schleifen) von Stein muß eine Staubabsaugung verwendet werden. Die Staubabsaugung muß zum Absaugen von Gesteinsstaub zugelassen sein.
• Asbesthaltige Materialien dürfen nicht bearbeitet werden.

Entsprechende Unfallverhütungsvorschrift (VBG 119) der Berufsgenossenschaft beachten.

• Achtung Brandgefahr! Achten Sie darauf, daß beim Trennen und Schleifen von Materialien keine brennbaren Materialien im erweiterten Bereich des Funkenflugs befinden.
  ● Verwenden Sie nur Orginal-Ersatzteile.
  ● Reparaturen dürfen nur von einem Elektro-Fachmann durchgeführt werden.
  ● Die Lärmentwicklung am Arbeitsplatz kann 85 dB (A) überschreiten. In diesem Fall sind Schall- und Gehörschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch dieses Elektrowerkzeuges wird nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/537/EWG) gemessen.
• Achten Sie auf einen sicheren Stand. Vermeiden Sie abnormale Körperhaltungen.
• Setzen Sie Ihr Elektrowerkzeug nicht dem Regen aus. Benützen Sie Elektrowerkzeuge nicht in nasser oder feuchter Umgebung und nicht in der Nähe von brennbaren Flüssigkeiten.
• Tragen Sie das Elektrowerkzeug nicht am Netzkabel. Schützen Sie das Netzkabel vor Beschädigung durch Öl, Lösungsmittel und scharfen Kanten. Tragen sie das Elektrowerkzeug nicht am Kabel.
  ● Halten Sie Ihren Arbeitsbereich in Ordnung.
• Vergewissern Sie sich, dass der Schalter beim Anschluss an das Stromnetz ausgeschaltet ist.
• Tragen Sie geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung und Schmuck. Tragen Sie bei langen Haaren ein Haarnetz.
  ● Verwenden Sie zu Ihrer eigenen Sicherheit nur Zubehör und Zusatzgeräte des Werkzeug-Herstellers
• Der Wert der Schwingungen wurde nach ISO 5349 ermittelt.

Betriebsanleitung für Winkelschleifer

VERWENDUNG

Der Winkelschleifer ist zum Trenn- und Schruppschleifen von Metallen und Gestein unter Verwendung der entsprechenden Trenn- oder Schruppscheibe bestimmt.

SPANNUNG

Prüfen Sie vor der Inbetriebnahme, ob die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt.

SCHALTER

Der Winkelschleifer ist mit einem Sicherheitsschalter zur Unfallverhütung ausgestattet. Zum Einschalten den seitlichen Druckknopf und die große Schalttaste drücken.

AUSTAUSCH DER SCHLEIFSCHEIBEN Netzstecker ziehen!

Einfacher Scheibenwechsel durch Spindelarretierung. Spindelarretierung drücken und Schleifscheibe einrasten lassen. Die Flanschmutter mit dem Stirnlochschlüssel öffnen. Schleif- oder Trennscheibe wechseln und Flanschmutter mit dem Stirnlochschlüssel festziehen.

Achtung:

Spindelarretierung nur bei stillstehendem Motor und Schleifspindel drücken! Die Spindelarretierung muß während des Scheibenwechsels gedrückt bleiben!

Bei Schleif- oder Trennscheiben bis ca. 3 mm Dicke, die Flanschmutter mit der Planseite zur Schleif- oder Trennscheibe aufschrauben.

DREHBARER HANDGRIFF

Der Handgriff kann um 90° nach links und rechts gedreht werden. Ziehen Sie dazu die Verriegelungsplatte etwas zurück und drehen Sie den Handgriff um 90° nach links oder rechts.

Achtung! Die Verriegelungplatte muß deutlich hörbar einrasten! Überprüfen Sie die sichere Verriegelung in der gewünschten Position.

PROBELAUF NEUER SCHLEIFSCHEIBEN

Den Winkelschleifer mit montierter Schleif- oder Trennscheibe mindestens 1 Minute im Leerlauf laufen lassen. Vibrierende Scheiben sofort austauschen.

MOTOR

Der Motor muß während der Arbeit gut belüftet werden, daher müssen die Lüftungsöffnungen immer sauber gehalten werden.

SCHLEIFSCHEIBEN

Die Schleif- oder Trennscheibe darf nie größer als der vorgeschriebene Durchmesser sein. Kontrollieren Sie vor dem Einsatz der Schleif- oder Trennscheibe deren angegebene Drehzahl. Die Drehzahl der Schleif- oder Trennscheibe muß höher sein als die Leerlaufdrehzahl des Winkelschleifers.

Verwenden Sie nur Schleif- und Trennscheiben die für eine maximale Drehzahl von 11.000 min ^-1 und für eine Umfangsgeschwindigkeit vom 80 m/sec. zugelassen sind.

ARBEITSHINWEISE

Schruppschleifen

Der beste Erfolg beim Schruppschleifen wird erreicht, wenn Sie die Schleifscheibe in einem Winkel von 30° bis 40° zur Schleifebene ansetzen und gleichmäßig über das Werkstück hin- und herbewegen.

Trennschleifen

Bei Trennarbeiten den Winkelschleifer in der Schneidebene nicht verkanten. Die Trennscheibe muß eine saubere Schnittkante aufweisen. Zum Trennen von harten Gestein verwenden Sie am besten eine Diamant-Trennscheibe.

Asbesthaltige Materialien dürfen nicht bearbeitet werden!

Verwenden Sie niemals Trennscheiben zum Schruppschleifen.

TECHNISCHE DATEN

Nennspannung: 230 V ~ 50 Hz
Leistungsaufnahme: 2000 W
Leerlaufdrehzahl: 6000 min	-1
max. Scheiben ∅: 230 mm
Gewinde der Antriebsspindel: M 14
Schalldruckpegel LPA: 90 dB (A)
Schalleistungspegel LWA: 100,6 dB (A)
Vibration _w	3 m/s ^2
Schutzisoliert
Gewicht 6,4 Kg

D

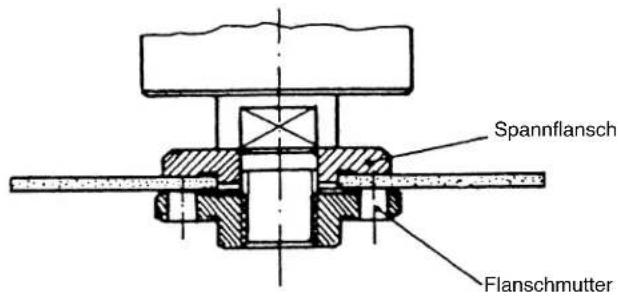

Anordnung der Flansche bei Verwendung von Schleifscheiben und Trennscheiben

1 Anordnung der Flansche bei Verwendung einer gekröpften oder geraden Schleifscheibe

2 Anordnung der Flansche bei Verwendung einer gekröpften Trennscheibe

3 Anordnung der Flansche bei Verwendung einer geraden Trennscheibe
