Produkttyp	4-Kanal Auto-Verstärker (Klasse AB)
Marke	Blaupunkt
Modell	MPA 1480
Abmessungen (B x H x T)	340 x 200 x 57 mm
Gewicht	2,83 kg
Versorgungsspannung	11 - 16 V DC
Ruhestrom	0,8 A
Sicherung	2 x 35 A
Max. Ausgangsleistung (4 Ω)	160 W x 4
RMS-Leistung (4 Ω)	80 W x 4
RMS-Leistung (2 Ω)	120 W x 4
RMS-Leistung (4 Ω gebrückt)	240 W x 2
Frequenzgang	10 Hz - 45 kHz
Signal-Rausch-Abstand	> 96 dB
Klirrfaktor (THD)	< 0,1 %
Eingangsempfindlichkeit	180 mV - 8 V
Bass-Boost	0 - 12 dB bei 39 - 59 Hz
Frequenzweiche	Hochpass: 35 - 500 Hz; Tiefpass: 32 - 300 Hz
Anschlüsse	4 x Cinch-Eingang, 2 x Cinch-Ausgang
Lautsprecheranschlüsse	4 Kanäle (2 - 8 Ω Stereo, 4 - 8 Ω gebrückt)
Lieferumfang	2 Sicherungen, 2 Werkzeugsätze, 4 Schrauben, 4 Dichtungen, 4 Federscheiben
Reinigung	Nur trockenes oder leicht feuchtes Tuch verwenden; keine Lösungsmittel
Sicherheitshinweise	Batterie abklemmen vor Installation; Kabelquerschnitt ≥ 2,5 mm² bei langen Kabeln; Verwendung nur mit 12 V Bordnetz
Reparatur	Nur durch autorisiertes Fachpersonal; Garantie bei Eigenreparatur erlischt

Häufig gestellte Fragen - MPA 1480 BLAUPUNKT

Wie schließe ich den Verstärker MPA 1480 an die Autobatterie an?

Verbinden Sie das +12V-Kabel mit dem Pluspol der Batterie, GND mit einem Massepunkt am Fahrzeugchassis und REM mit dem Remote-Ausgang des Radios. Verwenden Sie Kabel mit mindestens 2,5 mm² Querschnitt.

Welche Sicherungstypen werden benötigt?

Der Verstärker hat zwei integrierte 35A-Sicherungen. Ersetzen Sie defekte Sicherungen nur durch den gleichen Typ, niemals mit höherer Stromstärke.

Kann ich den Verstärker im Brückenmodus betreiben?

Ja, der MPA 1480 unterstützt Brückenbetrieb. An den gebrückten Ausgängen (CH1/CH2 oder CH3/CH4) können Lautsprecher mit 4 - 8 Ohm angeschlossen werden. Die RMS-Leistung beträgt dann 240 W pro Kanal.

Warum gibt es keinen Ton aus den Lautsprechern?

Mögliche Ursachen: Remote-Kabel ohne Spannung, Sicherung defekt, lose Stromkabel oder fehlendes Eingangssignal. Überprüfen Sie alle Verbindungen und die Spannungsversorgung.

Wie stelle ich die Verstärkung (Gain) richtig ein?

Drehen Sie den Gain-Regler auf Minimum, erhöhen Sie die Lautstärke des Radios auf etwa 75 %, und drehen Sie dann den Gain langsam auf, bis Verzerrungen hörbar werden. Dann etwas zurückdrehen. Optimaler Bereich: 180 mV - 8 V.

Was bedeuten die Filtereinstellungen HPF, FULL und LPF?

HPF (Hochpass): lässt nur Frequenzen über der eingestellten Grenze durch (für Hochtöner). LPF (Tiefpass): nur Frequenzen unter der Grenze (für Subwoofer). FULL: kein Filter, Vollbereich.

Wie reinige ich den Verstärker richtig?

Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Keine Reinigungsmittel, Lösungsmittel oder Scheuermittel, da diese die Oberfläche beschädigen können.

Der Verstärker schaltet sich nach einiger Zeit ab - was tun?

Das ist die thermische Schutzschaltung bei Überschreitung von 90°C. Sorgen Sie für ausreichende Belüftung und prüfen Sie die Impedanz der Lautsprecher (nicht unter 2 Ohm Stereo / 4 Ohm Mono).

Kann ich den Verstärker mit einem 8-Volt-Bordnetz betreiben?

Nein, die Versorgungsspannung muss 11 - 16 V DC betragen. Ein 8-Volt-System ist nicht ausreichend und kann zu Fehlfunktionen führen.

Wo finde ich die Bedienungsanleitung als PDF?

Die aktuelle Anleitung steht auf der Blaupunkt-Website (www.blaupunkt.com) zum Download bereit. Sie können auch den QR-Code auf dem Gerät scannen.

BEDIENUNGSANLEITUNG MPA 1480 BLAUPUNKT

BLAUPUNKT

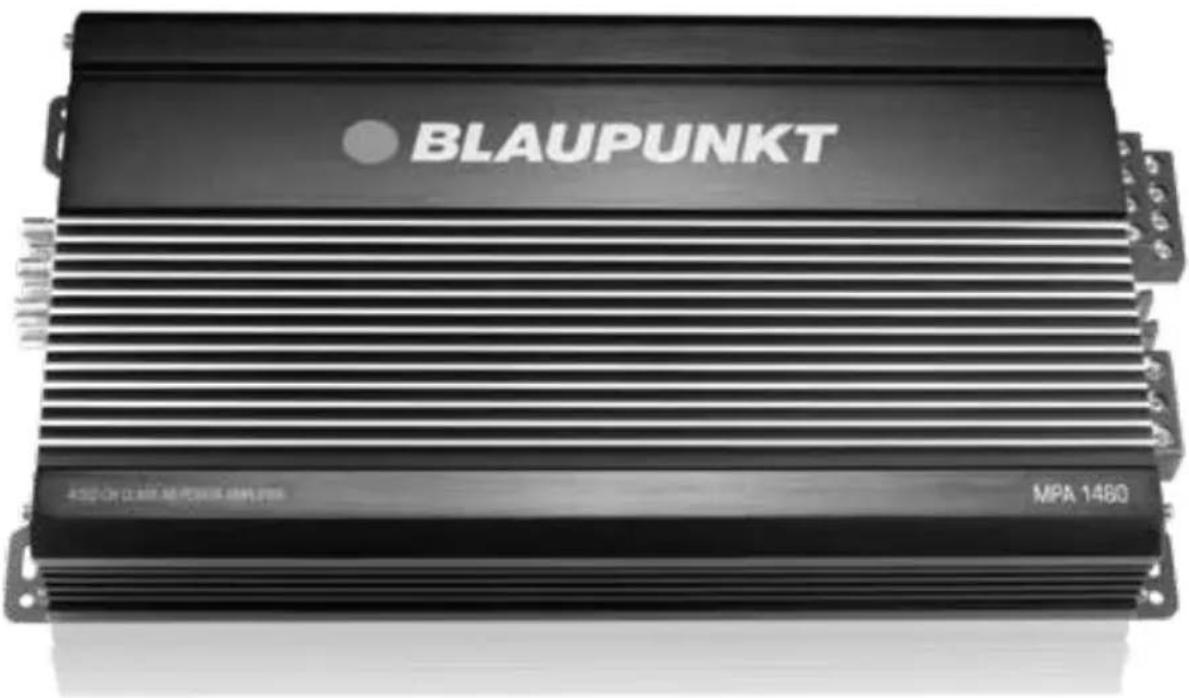

DYNAMIC AMPLIFIER MPA 1480

Enjoy it.

Proper system planning is vital in order to maximize the device's performance and road safety. Plan your installation carefully to avoid compromising performance reliability of the system. Consult an authorized Blaupunkt dealer for installation or reparation. Read the manual carefully before operating the device for the first time.

Safety Notes

Ensure to follow below safety notes during installation and wiring connection: -

• Disconnect the negative terminal of the battery. Refer to the safety notes of the vehicle manufacturer.
• Ensure positions of the holes are nowhere near the vehicle component to avoid any damage during drilling.
• Ensure cross section of the cable is no less than 2.5mm^2 if the positive and negative cables are too long.
• Incorrect installation may result in malfunction of the device or the car sound system.

Installation and Connection Instructions

• Select a dry and well-ventilated location to install the device.
• The device must not be installed in overly exposed location such on therear shelf, rear seat etc.
• The installation location must be suitable for screw holes and have stable ground support.

Integrated Fuse

The integrated fuse in the device protects the output voltage and the entire electrical system in case of malfunction. Do not replace damaged fuse with higher current.

Disclaimer

In no event shall Blaupunkt be liable for any direct, indirect, punitive, incidental, special consequential damages to property or life and whatsoever arising out of or connected with the use or misuse of our products.

USA & CANADA: This product is not intended for sale in the United States and Canada. If purchased in the U.S. or Canada, this product is purchased on as-is basis. No warranty, whether expressed or implied is provided in the U.S. or Canada.

General Safety Notes

Observe the following to protect yourself against injuries:

• The supply voltage requirement is 12V DC with grounded negative connection. Unauthorised dismantling or modifying may void the warranty of the device. Blaupunkt is not liable for any loss or damaged caused or resulting from unauthorized reparation or modification to the device. Refer to a Blaupunkt specialist in case of any installation or reparation required.
• The device's core components may be damaged when the car is driven on bumpy roads for a prolonged period of time or if it is used to play non-standard volume level.
• Please do not operate the car radio under extreme temperature conditions (extremely high temperature or extremely low temperature); ensure the temperature within the car ranges from -10°C to 85°C (Storage temperature : 5°C to 35°C) before connecting to the power supply.
• For abnormalities, please refer to TROUBLESHOOTING. Consult a specialist if the problem persist.
• Solvents, cleaning and scouring agents as well as dashboard spray and plastics care products may contain materials which can damage the surface and screen of the device. Use only dry or slightly moistened cloth to clean the device.

Recycling and Disposal

Do not dispose of your old unit in the household trash!

Use the return and collection systems available to dispose of the old device.

This manual may be updated from time to time without any notice. Visit www.blaupunkt.com for more info.

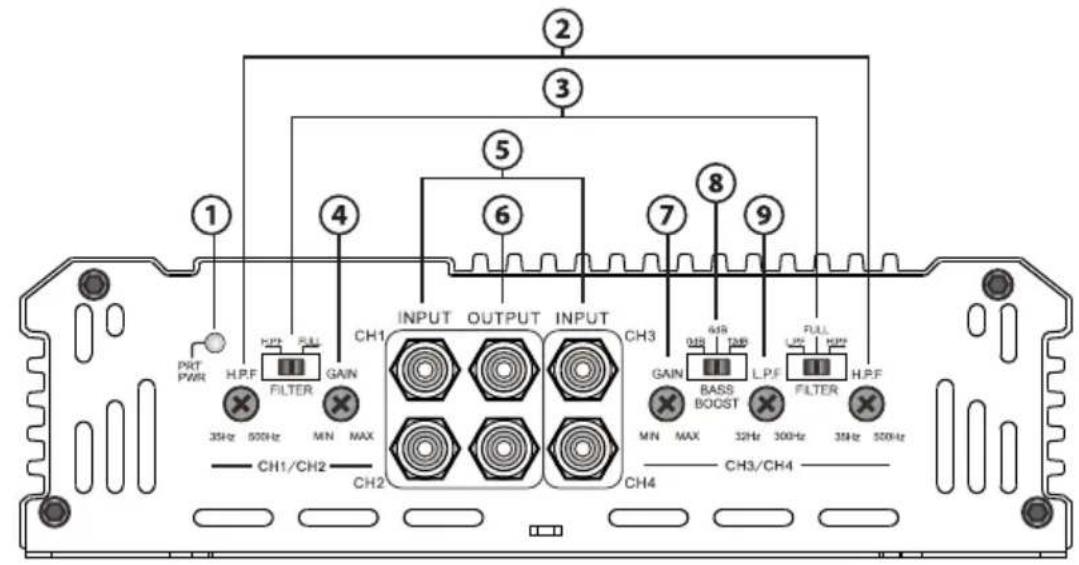

1. PRO/PWR Indicator
2. HPF Control
3. Crossover (HPF/FULL/LPF)
4. CH1/CH2 Gain Control
5. Input

6. Output

7. CH3/CH4 Gain Control

8. Bass Boost
9. LPF Control

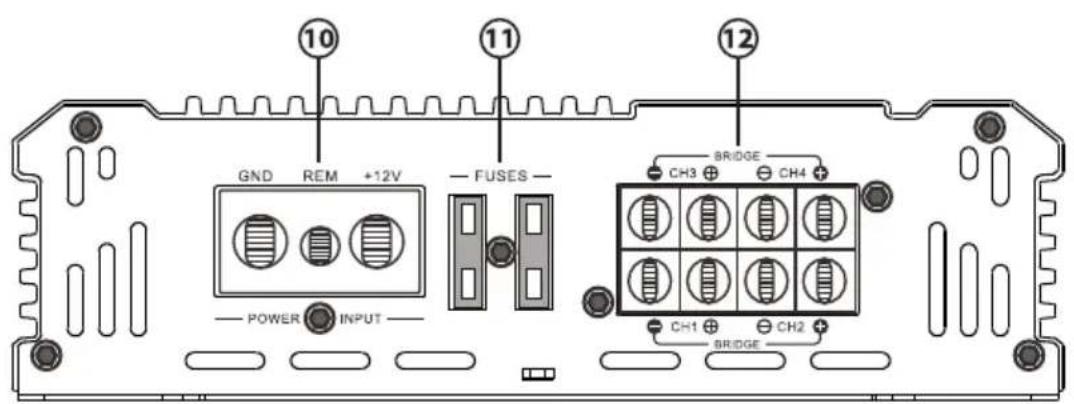

10. Power
11. Fuses
12. 4 Channel Speaker Output

SPECIFICATION

Power

• Voltage Supply : 11-16V DC
- Idling Current : 0.8A
- Fuse: 35A x 2
- Consumption @ 2Ω, 14.4 VDC : 50A (Max Musical Power)

Amplifier

• Amplifier Class : CLASS AB
• Channel: 4/3/2
- PCB Layer: 1
• Max Output Power @ 4 ohms : 160W x 4
• RMS Power 4 ohms : 80W x 4
• RMS Power 2 ohms : 120W x 4
• RMS Power 4 ohms Bridge : 240W x 2
• Signal-To-Noise Ratio : >96dB

• Frequency Response : 10Hz - 45kHz
• Gain Adjust : 180mV - 8V
• Bass Boost Frequency : 39-59Hz
• Bass Boost Level: 0-12dB
• Total Harmonic Distortion : <0.1%
• Crossover Frequency : 32Hz - 300Hz (L); 35Hz - 500Hz (H)
• RCA Input: 4 Channel
• RCA Output: 2 Channel

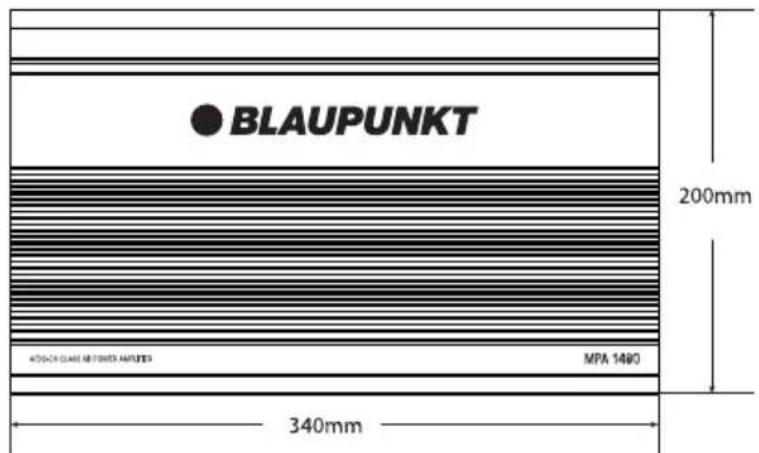

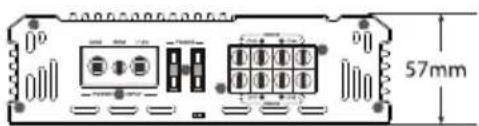

• Dimension (W x H x D) : 340 x 200 x 57mm
- Net Weight: 2.83kg

Accessories

2x Fuses

2x Toolkits

4x Srews (4x16mm)

4x Gaskets

4x Spring Gaskets

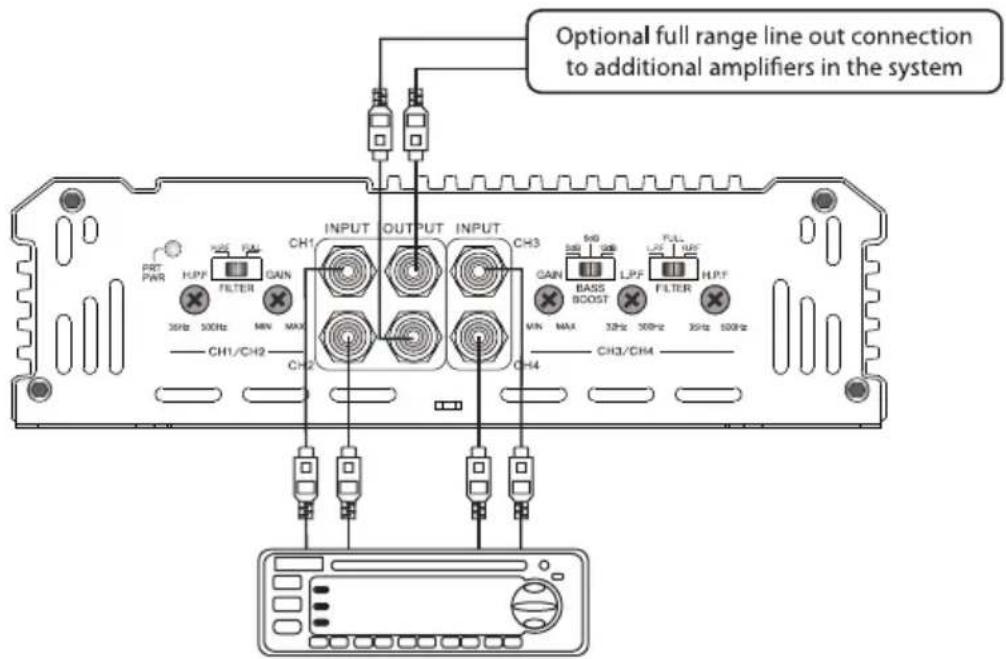

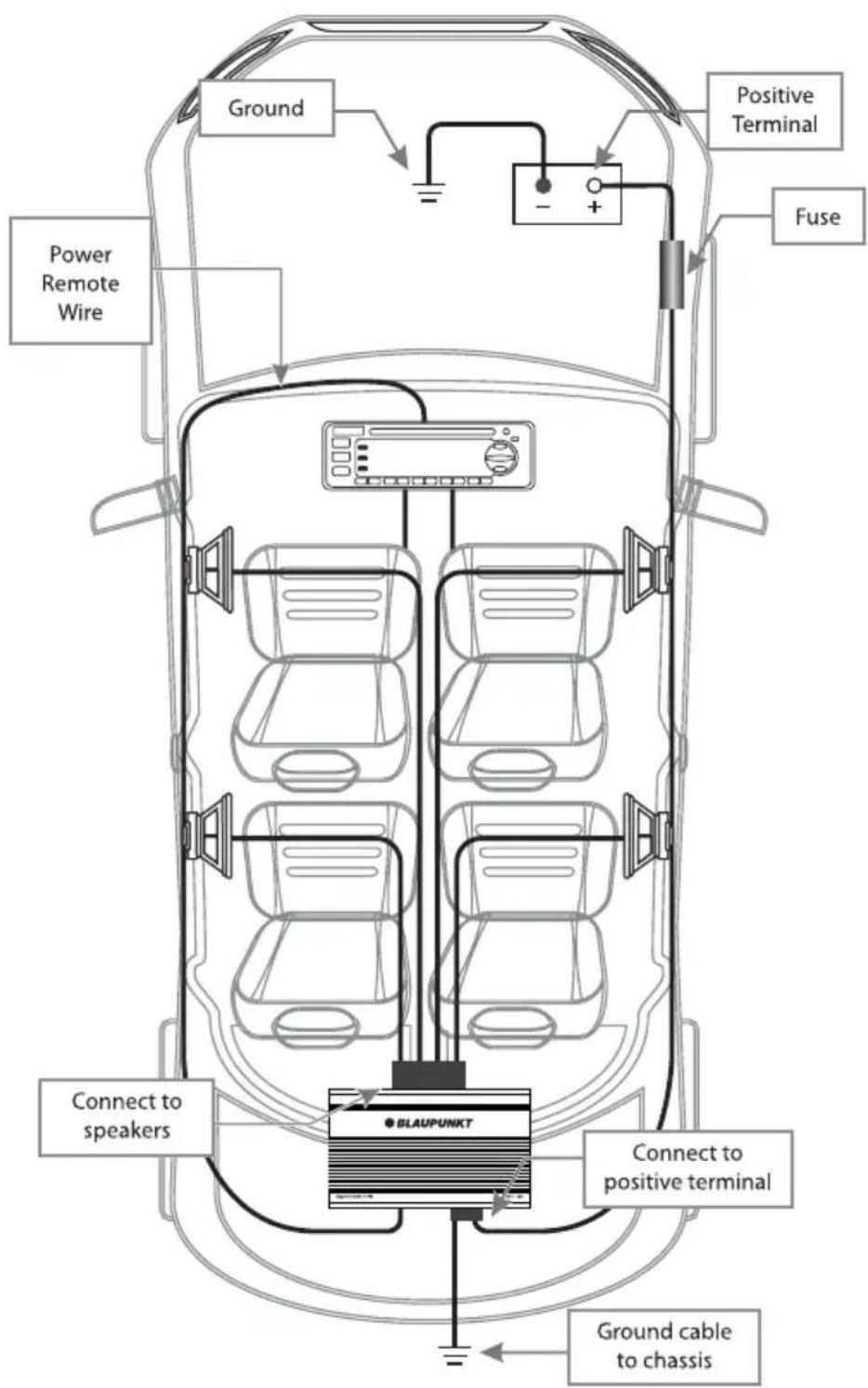

WIRING DIAGRAM

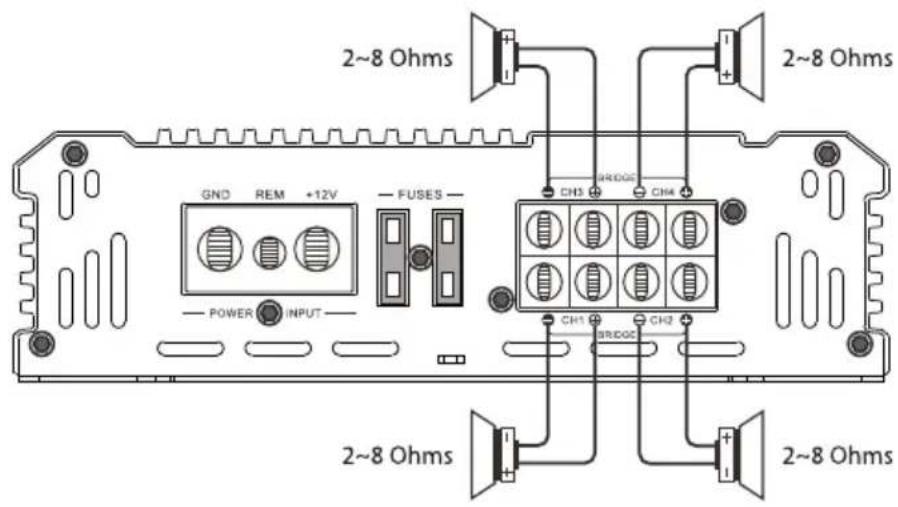

Stereo Mode

Speaker Connections

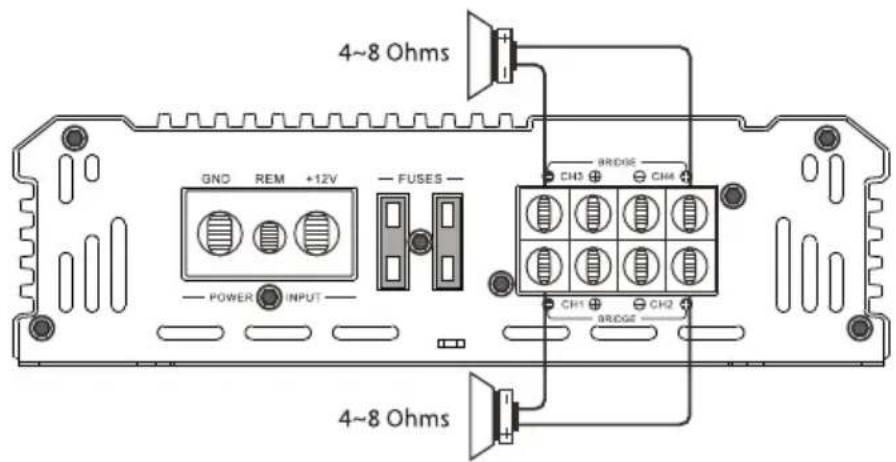

Bridged Mode

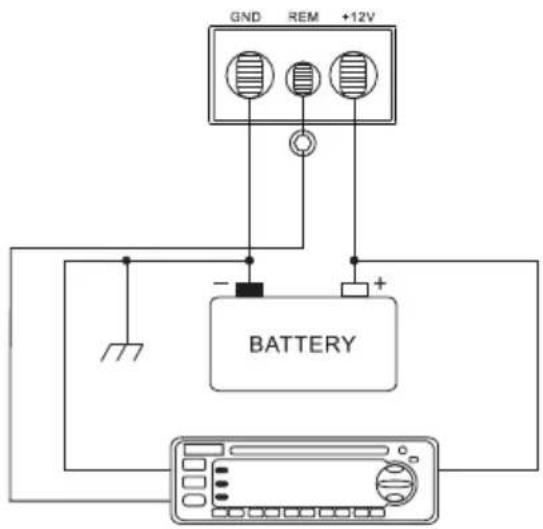

Power Connection Leads

WARNING

Do not connect negative charge of the battery to the positive charge before installation.

If any of the following problem occur, please resort to Troubleshooting for the possible solutions. Consult Blaupunkt authorized dealer if problem persist.

Problem	Possible Causes	Solution
No audio output	Remote wire failed to work	Examine voltage output/connection and repair accordingly.
	Fuse failed to work	Examine power integrity and reversed polarity, repair or replace fuse accordingly.
	Disconnected power wires	Examine power wire and ground connections.
		Replace and repair accordingly.
	Missing output from source or audio input not connected	Examine input connection and signal integrity.
		Replace or repair accordingly.
Unstable audio cycle	Disconnected speaker wires	Examine speaker wires.
		Replace or repair accordingly.
	Broken speaker	Examine radio system.
		Replace or repair accordingly.
	Thermal protection will be activated when amplifier temperature exceeds 90°C	Improve amplifier's ventilation accordingly.
	Poor audio input	Examine input connection.
		Replace or repair accordingly.
Audio distortion	High amplifier sensitivity setting, exceed maximum output capability of amplifier	Refer to manual to reset gain setting.
	Low impedance	Examine speaker impedance. Rewire speaker accordingly, if below 2Ω stereo or 4Ω mono.
	Improper connection of speaker and amplifier	Examine speaker wire, replace or repair accordingly.
	Broken speaker	Refer to manual for installation instruction.
		Examine radio system.
Poor bass response	Wrong speaker wire polarity connection causing phase cancellation	Replace or repair accordingly.
		Examine speaker polarity and repair accordingly.
Broken battery fuse	Low impedance	Examine speaker impedance. Rewire speaker accordingly, if below 2Ω stereo or 4Ω mono.
	Incorrect power connection	Examine power wire and ground connections.
		Repair accordingly.
	Fuse used is smaller than recommended	Replace with recommended fuse type.
	Over drawn current	Examine speaker impedance. Rewire speaker and replace fuse accordingly, if below 2Ω stereo or 4Ω mono.
	Incorrect power wire	Examine power wire and ground connections.
		Repair accordingly.
Broken amplifier fuse	Over drawn current	Examine speaker impedance. Rewire speaker and replace fuse accordingly, if below 2Ω stereo or 4Ω mono.
	Fuse used is smaller than recommended	Examine power wire and ground connections and repair accordingly with correct fuse.
