XK41 - Fernbedienung Krone - Kostenlose Bedienungsanleitung

Produkttyp	Kabelgebundene Fernbedienung
Marke	Krone
Modell	XK41 (auch kompatibel mit XK47)
Abmessungen (B x H x T)	88,7 x 88,7 x 16 mm
Gewicht	ca. 100 g
Spannungsversorgung	12 V DC (über Steuereinheit)
Kommunikationskabel	4-adriges Twisted-Pair-Kabel
Betriebsarten	Kühlen, Heizen, Trocknen, Lüften, Auto
Temperaturbereich	16 °C bis 30 °C (Heizen/Kühlen/Trocknen)
Lüftergeschwindigkeiten	Auto, Turbo, Niedrig, Mittel, Hoch
Timer	0,5 bis 24 Stunden (Ein-/Ausschaltverzögerung)
Funktionen	Swing, Sleep, Turbo, Zusatzheizung, Tastensperre, Memory, °C/°F-Umschaltung, Umgebungstemperaturabfrage
Display	LCD mit Symbolen für Betriebsart, Timer, Lüfter, Temperatur usw.
Installation	Nur durch Fachpersonal; abgeschirmte Twisted-Pair-Leitungen bei EMV-Störungen
Schutzart	IP20 (für Innenmontage)
Material	Kunststoff
Zubehör	Basisplatte, Schrauben M4x25 und ST2.2x6,5, Abdeckung

Häufig gestellte Fragen - XK41 Krone

Wie schalte ich das Gerät mit der Fernbedienung ein?

Drücken Sie die ON/OFF-Taste. Ein erneuter Druck schaltet das Gerät wieder aus.

Wie kann ich die Betriebsart wechseln?

Drücken Sie im eingeschalteten Zustand wiederholt die MODE-Taste, um zwischen Auto, Kühlen, Trocknen, Lüfter und Heizen zu wechseln.

Wie stelle ich die Temperatur ein?

Verwenden Sie die ▲- und ▼-Tasten, um die gewünschte Temperatur in 1°C-Schritten einzustellen.

Was bedeuten die Fehlercodes wie E1 oder F1?

Die Codes zeigen Störungen an: E1 = Hochdruckstörung, F1 = Störung Fühler Verdampfereingang. Eine vollständige Liste finden Sie im Handbuch.

Wie aktiviere ich die Tastensperre?

Drücken Sie gleichzeitig die ▲- und ▼-Taste für 5 Sekunden. Das Schloss-Symbol erscheint. Wiederholen Sie den Vorgang zum Entsperren.

Kann ich die Fernbedienung nach einem Stromausfall den vorherigen Zustand wiederherstellen lassen?

Ja, aktivieren Sie die MEMORY-Funktion: Drücken Sie bei ausgeschaltetem Gerät 5 Sekunden lang gleichzeitig MODE und ▲. Im Display erscheint 'MEMORY'.

Wie stelle ich den Timer ein?

Drücken Sie die TIMER-Taste, dann mit ▲/▼ die Zeit (0,5-24 h) einstellen und mit ENTER bestätigen. Bei ausgeschaltetem Gerät stellt dies die Einschaltzeit ein.

Wie wechsle ich zwischen Celsius und Fahrenheit?

Drücken Sie bei ausgeschaltetem Gerät gleichzeitig MODE und ▼ für 5 Sekunden. Die Anzeige wechselt zwischen °C und °F.

Was muss ich bei der Installation der Fernbedienung beachten?

Installation nur durch Fachpersonal. Signalleitungen mindestens 20 cm von stromführenden Kabeln verlegen. Bei EMV-Störungen abgeschirmte Twisted-Pair-Kabel verwenden.

Wie kann ich die Umgebungstemperatur abfragen?

Halten Sie die ENTER-Taste 5 Sekunden gedrückt, dann mit MODE zwischen Innen- (02) und Außentemperatur (01) wechseln. Die Messung wird 20 Sekunden lang angezeigt.

BEDIENUNGSANLEITUNG XK41 Krone

Installations- und Bedienungsanleitung

FERNBEDIENUNG XK41 / XK47

■ Die Funktionen müssen den Anforderungen der Nutzer entsprechend ausgewählt werden, bevor Sie diese Fernbedienung einsetzen. Die Installation darf nur durch Fachpersonal erfolgen.
■Die elektrische Spannungsversorgung ist auf die Anforderungen des Gerätes anzupassen.
Achten Sie darauf, die Fernbedienung keiner mechanischen Belastung, extremen Feuchtigkeit oder direkter Sonneneinstrahlung auszusetzen.
An Orten, wo elektromagnetische Störungen auftreten können, müssen abgeschirmte Twisted-Pair-Leitungen verwendet werden.
■ Um Fehlfunktionen zu vermeiden stellen Sie sicher, dass alle Anschlüsse korrekt ausgeführt sind.
■Vermeiden Sie, die Fernbedienung mit nassen Händen zu bedienen.

Inhalt

Funktionen und Abmessungen 2

Installation 3

Ein- und Ausschalten des Gerätes 5

Einstellen Betriebsmodus 5

Temperatureinstellung 5

Lüftersteuerung 5

Einstellen des Timers 6

Einstellen der Swing-Funktion 7

Einstellen der Sleep-Funktion 8

Einstellen der Turbo-Funktion 9

Einstellen der elektrischen Zusatzheizung 10

Weitere Funktionen 11

Funktionen und Abmessungen

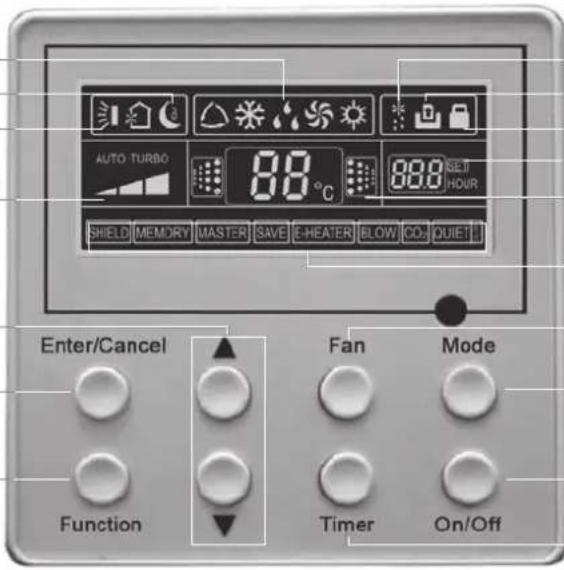

■ Funktionsanzeigen und Wahltasten

Betriebsart-Anzeige (KÜHLEN, TROCKNEN, LÜFTEN, HEIZEN)

Anzeige Ruhezustand

Anzeige Swing-Betrieb

Anzeige Lüftergeschwindigkeiten (AUTO, TURBO, NIEDRIG, MITTEL, HOCH)

Einstellungswerte erhöhen/verringern

Taste Bestätigen/Abbrechen

Taste Einstellung Funktion

Anzeige Abtaubetrieb

Anzeige Key Card*

Anzeige Sperrfunktion

Anzeige Timer

Anzeige Einstellung Raumtemperatur

Anzeige Funktion

Taste Einstellung Lüftergeschwindigkeit

Taste Einstellung Betriebsart

Taste EIN/AUS

Taste Einstellung Timer

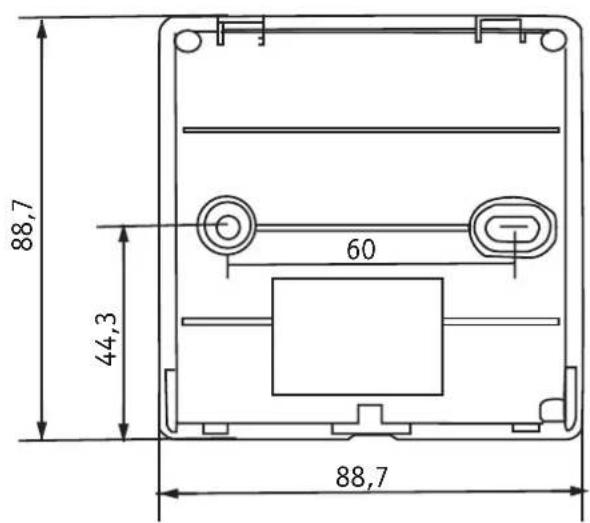

■ Abmessungen des Gehäuses

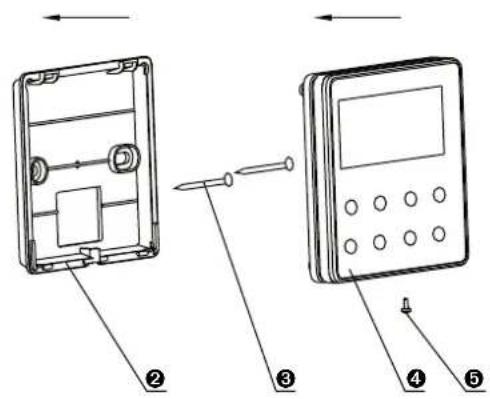

Installation

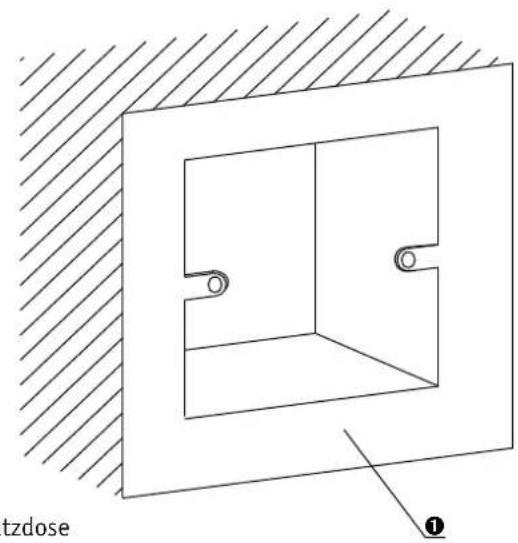

① Inputzdose
② Basisplatte
③Schrauben M4x25
④Bedienfeld-Abdeckung
⑤Schraube ST2.2x6,5

⚠ Installation bitte in folgenden Schritten:

▲ Achtung: Bitte beachten Sie bei Verbindungen von Leitungen, Fehlfunktionen der Geräte durch elektromagnetische Störungen zu vermeiden.

1. Verlegen Sie die Signalleitungen oder Verdrahtungen (Kommunikationskabel) der Fernbedienung mindestens 20 cm von den stromführenden Kabeln oder Anschlusskabeln, um eine gestörte Kommunikation zu vermeiden.
2. Verwenden Sie abgeschirmte Twisted-Pair-Kabel als Signalleitung oder Verdrahtung, sobald das Gerät an Orten installiert wird, wo elektromagnetische Störungen zu erwarten sind.

Hinweis:

1. Unterbrechen Sie bei der Installation die Stromversorgung.
2. Ziehen Sie die 4-adrige Twisted-Pair-Leitung in die Wandöffnung, und führen es dann durch die rechteckige Öffnung an der Rückseite des Basisplatte
3. Befestigen Sie die Basisplatte mit den beigefügten Schrauben auf der Inputzdose.
4. Ziehen Sie die 4-adrige Twisted-Pair-Leitung durch das Loch in den Schlitz der Fernbedienung und schließen das Bedienfeld an.

Einstellungen der Fernbedienung

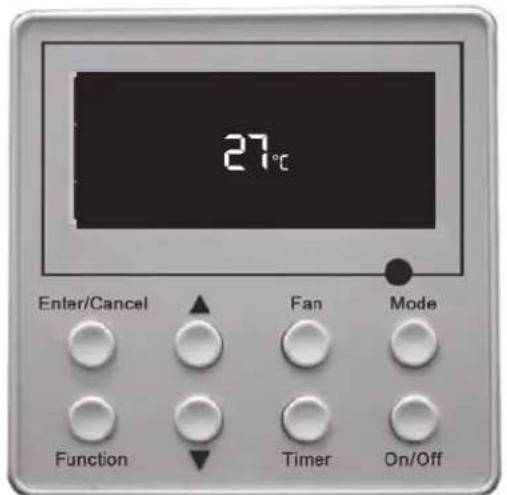

■ Ein- und Ausschalten des Gerätes

Drücken Sie die Taste ON/OFF um das Gerät einzuschalten. Durch nochmaliges Drücken der Taste schalten Sie das Gerät wieder aus.

Gerät im ausgeschalteten Zustand Gerät im eingeschalteten Zustand

■ Betriebsart wählen

In eingeschaltetem Zustand des Gerätes drücken Sie die MODE-Taste und wählen durch wiederholtes Drücken die gewünschte Betriebsart:

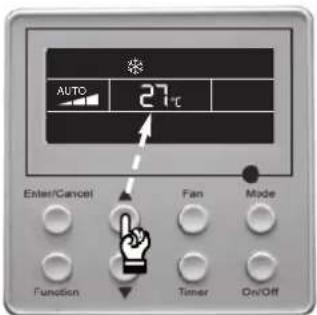

■ Temperatur einstellen

Drücken Sie die Taste (▲)um die eingestellte Temperatur zu erhöhen; drücken Sie die Taste (▼)um die Temperatur zu senken (bei einmaligem Drücken der Taste erhöht sich die Temperatur um 1°C). Anmerkung: Tastensperrfunktion: werden die (▲)und (▼)aste gleichzeitig für fünf Sekunden gedrückt, wird das Schloss-Symbol angezeigt und alle Tastenmeldungen schalten ab; drücken Sie erneut die beiden Tasten für 5 Sekunden, wird die Tastensperre aufgehoben. Wird das kabelgebundene Bedienteil per Fernbedienung oder Zentralsteuerung gesperrt, werden die Tasten des Gerätes und das Signal der Fernbedienung gesperrt und außer Kraft gesetzt. Die Temperaturbereiche lassen sich wie folgt einstellen: Heizen: 16°C bis 30°C; Kühlen: 16°C bis 30°C; Trocknen: 16°C bis 30°C; Lüfter: keine Einstellfunktion.

In eingeschaltetem Zustand des Gerätes drücken Sie die FAN-Taste und wählen durch wiederholtes Drücken die gewünschte Geschwindigkeit des Ventilators. Wird die Lüftersteuerungstaste mehrmals hintereinander gedrückt, wechselt der Lüfter in folgender Reihenfolge die Geschwindigkeit:

Im Betriebsmodus Trocknen schaltet die Lüftergeschwindigkeit automatisch auf die niedrige Stufe.

Einstellungen der Fernbedienung

■ Einstellen Timer

Im abgeschalteten Zustand kann der Timer-Start eingestellt werden. Nachdem das Gerät gestartet wurde, können Sie die Timer-Abschaltung einstellen. Nach Drücken der TIMER-Taste gelangen Sie in die Timer-Einstellposition und das Wort TIMER leuchtet im Display auf. Nun können Sie mit Hilfe der ( ▲) oder ( ▼)taste die eingestellte Zeit hoch- oder heruntersetzen. Durch erneutes Drücken der TIMER-Taste wird die Timer-Funktion gestartet. Befindet sich das Gerät in der Timer-Einstellposition, kann der Timer durch Drücken der TIMER-Taste geändert oder gelöscht werden. Der Bereich der einstellbarenZeit liegt zwischen 0,5 und 24 Stunden.

Gerät eingeschaltet ohne Timer-Einstellungen

TIMER-Taste drücken um Einstellungen vorzunehmen

(▲) oder (▼-Taste drücken, um die gewünschte Zeit einzustellen

TIMER-Taste drücken, um die Einstellung zu löschen

ENTER-Taste drücken, um die Einstellung zu bestätigen

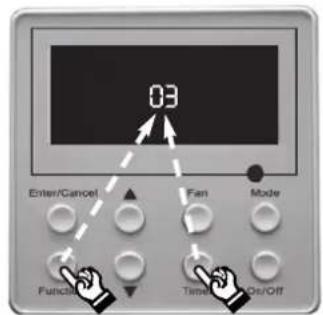

■ Einstellen des Regelfühlers

Schalten Sie das Gerät aus. Nun kann der Regelfühler eingestellt werden. Halten Sie für 5 Sekunden die FUNCTION-Taste und die TIMER-Taste gleichzeitig gedrückt. Es wird ein Modus-Code (01, 02, 03, 04) anzeigt. Mit den Tasten (▲) oder (▼können Sie den gewünschten Modus wählen:

01- Die Temperatur der Inneneinheit wird durch den Lufteinlass-Sensor bestimmt.
02- Die Temperatur wird mit dem Fühler in der Fernbedienung bestimmt.
03 - Der Heizmodus wird durch die Fernbedienung geregelt, alle anderen durch den Einlass-Sensor.
04 - Der Heizmodus wird durch den Einlass-Sensor geregelt, alle anderen über die Fernbedienung.

Mit ENTER bestätigen Sie die Eingabe.

FUNCTION und TIMER drücken um in die Einstellungeebene zu gelangen

(▲oder ( ) ▼aste drücken, um den gewünschte Modus einzustellen

ENTER-Taste drücken, um die Einstellung zu bestätigen

Einstellungen der Fernbedienung

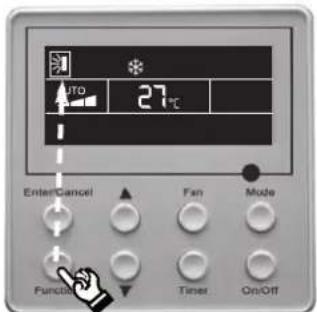

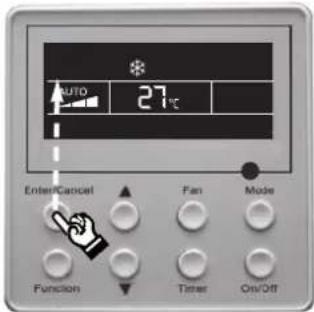

■ Einstellen Swing-Funktion

Swing-Funktion aktivieren: Das Gerät muss in Betrieb sein. Durch mehrmaliges Betätigen der FUNCTION-Taste erreicht man die gewünschte Funktion. Das entsprechende Symbol wird im Display angezeigt. Nun kann die gewünschte Einstellung vorgenommen werden. Mit dem Drücken der ENTER-Taste wird die Einstellung bestätigt.

Gerät eingeschaltet ohne Swing-Einstellungen

FUNCTION-Taste drücken, bis die Einstellungsebene erreicht ist. wird angezeigt.

ENTER-Taste drücken, um die Einstellung zu bestätigen

Swing-Funktion deaktivieren: Die Swing-Funktion muss aufgerufen werden. Die FUNCTION-Taste mehrmalig drücken, bis das Symbol ☑ im Display nicht mehr angezeigt wird. Mit dem Drücken der ENTER-Taste wird die Einstellung bestätigt.

FUNCTION-Taste drücken, bis die Einstellungsebene erreicht ist.

ENTER-Taste drücken, um die Einstellung zu bestätigen

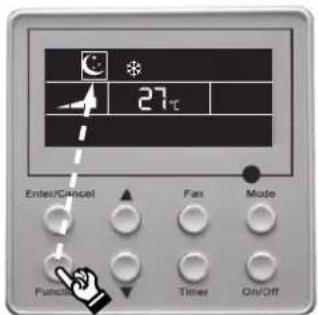

■ Einstellen Sleep-Funktion

Diese Funktion ermöglicht es Ihnen, während der Nacht- oder Ruhephasen, das Klimasystem an Ihre Bedürfnisse anzupassen. In den Modi KÜHLEN, HEIZEN (bei Geräten mit Heiz-Funktion) und TROCKNEN kann das System so eingestellt werden, dass die Temperatur nicht zu sehr steigt oder abfällt.

Im Modus KÜHLEN oder TROCKNEN wird die Umgebungstemperatur im Vergleich mit der eingestellten Temperatur um bis zu 2°C erhöht. Im Laufe der ersten Stunde des Betriebs in der SLEEP-Funktion steigt die Umgebungstemperatur um 1°C über die eingestellte Temperatur. Nach einer weiteren Stunde ist die Temperatur wiederum um 1°C angestiegen.

Im Modus HEIZEN wird die Umgebungstemperatur im Vergleich mit der eingestellten Temperatur um bis zu 2°C gesenkt. Im Laufe der ersten Stunde des Betriebs in der SLEEP-Funktion sinkt die Umgebungstemperatur um 1°C unter die eingestellte Temperatur. Nach einer weiteren Stunde ist die Temperatur wiederum um 1°C gesenkt.

Gerät eingeschaltet ohne SLEEP-Einstellungen

FUNCTION-Taste drücken um die Einstellungsebene zu erreichen

(▲) oder (▼-Taste drücken, um die gewünschte Zeit einzustellen

TIMER/CANCEL-Taste drücken, um die Einstellung zu löschen

ENTER-Taste drücken, um die Einstellung zu bestätigen

Einstellungen der Fernbedienung

■ Einstellen Turbo-Funktion

Durch Drücken der Taste beschleunigen Sie die Funktionen KÜHLEN und HEIZEN, um schnellstmöglich die gewünschte Temperatur im Raum zu erreichen. Der Ventilator des Gerätes arbeitet dabei mit höchster Geschwindigkeit.

In den Betriebsarten TROCKNEN, LÜFTEN und AUTO kann die TURBO-Funktion nicht eingestellt werden. Die Funktion wird automatisch beendet, sobald die Ruhe-Funktion eingestellt wird.

Gerät eingeschaltet ohne TURBO-Einstellungen

FUNCTION-Taste drücken um die Einstellungsebene zu erreichen

Enter-Taste drücken, um die Funktion zu starten

FUNCTION-Taste drücken um die Einstellungsebene zu erreichen

TIMER/CANCEL-Taste drücken, um die Funktion zu beenden

Einstellungen der Fernbedienung

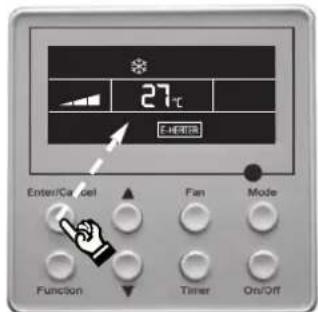

■ Einstellen der elektrischen Zusatzheizung

Die Funktion im Heiz-Modus:

Das Gerät muss in Betrieb sein. Wählen Sie den Heiz-Modus. Durch mehrmaliges Betätigen der FUNCTION-Taste erreichen Sie die Funktionseinstellung-HEATER. Drücken Sie oder ▼um im Heiz-Modus den entsprechenden oberen Temperaturwert einzustellen. Der standardmäßig eingestellte Wert ist 20°C. Mit ENTER bestätigen Sie die Eingabe.

Gerät eingeschaltet.

FUNCTION-Taste drücken in die Einstellungsebene E-HEATER.

ENTER/CANCEL drücken, um die Funktion zu aktivieren.

ENTER/CANCEL-Taste drücken, um die Einstellungen zu löschen.

▲ oder ▼ drücken, um die Einstellung vorzunehmen.

Einstellungen der Fernbedienung

■ SPERR-Funktion

Die Sperrfunktion kann im Stillstand des Gerätes, ohne Störung, oder auch wenn das Gerät nicht in Betrieb ist, aktiviert werden. Drücken Sie dazu die Tasten (▲) oder (▼) gleichzeitig fünf Sekunden lang, bis das entsprechende Symbol 📁angezeigt wird.

Im gesperrten Zustand können keine weiteren Einstellungen erfolgen.

Um die Sperrfunktion wieder aufzuheben drücken Sie die Tasten erneut für fünf Sekunden.

■ MEMORY-Funktion

Speicher-Umschaltung: Im Gerätestillstand ausgeschaltet, drücken Sie die MODE-Taste und die Taste (▲) gleichzeitig fünf Sekunden lang, um den Speicher-Modus zu ändern. Bei der Einstellung des Speicher-Modus wird im Display 'MEMORY' angezeigt. Ist diese Funktion deaktiviert, bleibt das Gerät ausgeschaltet nach einem Stromausfall.

Speicher-Wiederherstellung: Ist die MEMORY-Funktion aktiv, wird die Kabelfernbedienung nach einem Stromausfall das Gerät wieder in den vorherigen Betriebszustand versetzen.

Hinweis: Um die Einstellungen zu speichern, werden ca. 5 Sekunden benötigt. Unterbrechen Sie für diese Zeit nicht die Stromversorgung.

■ Celsius oder Fahrenheit

Ist das Gerät im Stillstand, drücken Sie die MODE-Taste und die Taste (▼) gleichzeitig fünf Sekunden lang. Sie können nun zwischen Celius und Fahrenheit wählen.

■ Abfrage Umgebungstemperatur

Um die Abfrage-Schnittstelle zu erreichen, drücken Sie die CONFIRM-Taste fünf Sekunden lang. Drücken Sie anschließend die MODE-Taste, um zwischen der Innentemperaturmessung oder Außentemperaturmessung zu unterscheiden. Im Display wird '01' für die Außentemperatur angezeigt, '02' für die Innentemperatur. Zudem wird die gemessene Temperatur angezeigt.

Drücken Sie eine beliebige Taste außer der MODE-Taste um die Abfrage zu beenden. Ohne weitere Betätigung der Tastatur wird die Abfrage nach 20 Sekunden automatisch beendet.

Hinweis:

1. Ist das Innengerät nicht mit dem Temperaturfühler verbunden, bis zu 12 Stunden nach dem Betrieb unter Spannung, wird das Display der Umgebungstemperatur-Anzeige abgeschirmt.
2. Hat der Temperaturfühler eine Störung, bis zu 12 Stunden nach dem Betrieb unter Spannung, wird das Display der Umgebungstemperatur-Anzeige abgeschirmt.

Im Falle einer Betriebsstörung wird der Code der Störung auf dem Display der Kabelfernbedienung anzeigt. Treten gleichzeitig mehrere Störungen auf, werden sie in kurzen Intervallen nacheinander angezeigt.

Nummer Code Störung
1 E1		Hochdruckstörung
2 E2		Frostschutz Innengerät
3 E3		Niederdruckstörung
4 E4		Zu hohe Verdichterendtemperatur
5 E6		Kommunikationsfehler
6 E8Störung Lüftermotor Innengerät
7 E9		Überlaufschutz Kondensatwanne
8 F0		Störung Regelfühler
9 F1		Störung Fühler Verdampfereingang
10 F2		Störung Verdampferfühler
11 F3		Störung Fühler Verdampferausgang
12 F4Störung des Auslasstemperaturfühlers
13 F5Störung des Umgebungstemperaturfühlers
14 C5Störung Kodierschalter
15 EEStörung Speicher Außengerät
16 PFStörung Stromversorgung
17 H3		Kompressorüberlastung
18 H4		Überladungsschutz
19 H5		IPM Schutz
20	H6	Störung DC Lüftermotor
21	H7	Frequenzumrichtermodul Desynchronisierungsschutz
22 Hc		PFC-Schutz
23 L1		Störung Feuchtigkeitssensor
24	Lc	Störung Aktivierung
25 Ld		Kompressorschutz Phasenfolge
26 LF		Überspannungsschutz
27 Lp		Fehlanpassung Innen/Außen
28	U7	Richtungswechsel-Schutz 4-Wege-Ventil
29	P0	Frequenzumrichtermodul zurückgesetzt
30 P5		Überspannungsschutz
31	P6	Kommunikationsstörung zwischen Regler und Frequenzumrichtermodul
32	P7	Störung Fühler Frequenzumrichtermodul
33	P8	Frequenzumrichter Überhitzungsschutz
34 P9		Nulldurchgang Schutz
35 PA		Wechselstrom Schutz
36	Pc	Störung Frequenzumrichtermodul
37 Pd		Sensor Verbindungsschutz
38 PE		Temperaturschwankung
39 PL		Bus Niederspannungsschutz
40	PH	Bus Hochspannungsschutz
41 PU		Störung
42 PP		Eingangsspannung abweichend
43	ee	Störung Speicher Frequenzumrichtermodul
