81701 - Glockenspiel HAMA - Kostenlose Bedienungsanleitung

Produkttyp	Kabelloser Türgong (Funk-Glockenspiel)
Marke	Hama
Modell	81701
Funkreichweite	Bis zu 100 m im Freien (geschätzt)
Stromversorgung Sender	1 x 9V E-Batterie (nicht im Lieferumfang enthalten)
Stromversorgung Empfänger	3 x 1,5 V C-Batterien (nicht im Lieferumfang enthalten)
Anzahl Kanäle	6 wählbare Funkkanäle (über DIP-Schalter)
Melodien	Ding-Dong und Big-Ben (wählbar über DIP-Schalter 7 und 8)
Montage	Wandmontage (Befestigungsmaterial im Lieferumfang)
Abmessungen Empfänger	Ca. 110 x 110 x 40 mm (geschätzt)
Abmessungen Sender	Ca. 50 x 50 x 20 mm (geschätzt)
Gewicht Empfänger	Ca. 150 g (inkl. Batterien) (geschätzt)
Gewicht Sender	Ca. 50 g (inkl. Batterie) (geschätzt)
Lieferumfang	1 x Empfänger, 1 x Sender, 1 x 9V E-Batterie, 3 x 1,5 V C-Batterien, Befestigungsmaterial
Farbe	Weiß (angenommen)
Material	Kunststoff
Entsorgungshinweise	Batterien und Elektrogeräte gemäß örtlichen Vorschriften entsorgen

Häufig gestellte Fragen - 81701 HAMA

Wie installiere ich den Türgong?

Befestigen Sie den Empfänger mit dem beiliegenden Befestigungsmaterial an der Wand. Platzieren Sie den Sender an der gewünschten Stelle in der Nähe der Tür.

Wie wechsle ich die Batterien?

Öffnen Sie das Batteriefach des Senders (9V E-Batterie) und des Empfängers (3x 1,5V C-Batterien). Entnehmen Sie die alten Batterien und setzen Sie neue ein. Achten Sie auf die Polarität.

Wie stelle ich den Kanal ein?

Öffnen Sie die Batteriefächer von Sender und Empfänger. Stellen Sie die DIP-Schalter 1-6 auf beiden Geräten identisch ein. Jede Kombination ergibt einen anderen Kanal.

Wie ändere ich die Melodie?

Die Melodie wird über die DIP-Schalter 7 und 8 am Sender eingestellt: Beide aus = keine Melodie; Schalter 7 ein, 8 aus = Ding-Dong; 7 aus, 8 ein = Big-Ben; beide ein = Ding-Dong.

Was tun, wenn der Gong nicht funktioniert?

Überprüfen Sie die Batterien in Sender und Empfänger. Stellen Sie sicher, dass die DIP-Schalter auf beiden Geräten gleich eingestellt sind. Ändern Sie gegebenenfalls den Kanal, falls Störungen durch andere Geräte auftreten.

Kann ich mehrere Empfänger verwenden?

Ja, Sie können eine unbegrenzte Anzahl von Empfängern auf denselben Kanal schalten. Stellen Sie alle Empfänger auf die gleiche DIP-Schalter-Konfiguration wie den Sender ein.

Wie groß ist die Reichweite?

Die Reichweite beträgt bis zu 100 m im Freien (abhängig von Hindernissen wie Wänden und Metall). In Gebäuden kann die Reichweite geringer sein.

Kann ich den Gong im Außenbereich verwenden?

Der Sender (Klingelknopf) kann im geschützten Außenbereich montiert werden, ist aber nicht ausdrücklich als wetterfest angegeben. Vermeiden Sie direkte Nässe und extreme Temperaturen. Der Empfänger ist für den Innenbereich vorgesehen.

Wie reinige ich das Gerät?

Reinigen Sie die Geräte mit einem trockenen, weichen Tuch. Verwenden Sie keine Flüssigkeiten oder Reinigungsmittel, da diese in das Gehäuse eindringen könnten.

Wo finde ich die Entsorgungshinweise?

Die Entsorgungshinweise für Batterien und Elektrogeräte finden Sie in der Verpackung oder auf der beiliegenden Anleitung. Entsorgen Sie Altgeräte und Batterien gemäß den örtlichen Vorschriften.

BEDIENUNGSANLEITUNG 81701 HAMA

1x Kabelloser Türgong (Empfänger)
1x Klingelknopfeinheit (Sender)
1x 9V E Batterie
3x 1,5V C Batterie
1x Befestigungsmaterial

Einstellungen

Sie können mit diesem Gerät eine unbegrenzte Zahl von Empfängern schalten. Es stehen Ihnen sechs verschiedene Kanäle auf Ihrer Klingelknopfeinheit zur Verfügung, die Sie mit beliebig vielen Endgeräten belegen können.

Zur Festlegung der Frequenz öffnen Sie bitte die Batterieabdeckung der Einheit und schrauben Sie das Fach des Türgongs auf.

Sie finden in beiden Geräten DIP-Schalter-Bänke. (siehe unten)

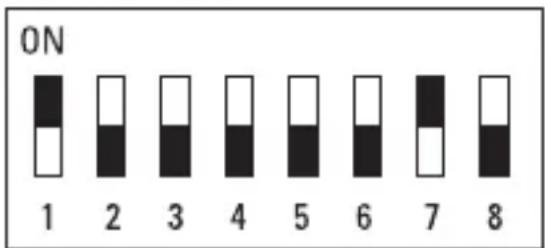

Schalterbank der Klingelknopfeinheit

Schalterbank des Gongs

Die Schalterbank der Klingelknopfeinheit dient der Festlegung des gewünschten Kanals und der gewünschten Melodie. (Ding-Dong, BigBen)

Bitte beachten Sie, dass die Schalter 1-6 des Türgongs genau die gleiche Einstellung wie die der Klingelknopf-einheit haben müssen.

Die Einheit wird mit einem werkseitig eingestellten Kanal ausgeliefert. Sollte sich Ihre Türklingel zwischenzeitlich ohne Grund aktivieren, ist es möglich, dass ein ähnliches Gerät in der näheren Umgebung auf derselben Codierung bzw. Funkfrequenz betrieben wird. Sie sollten dann den Code ändern.

Die Schalter 7 und 8 legen die gewünschte Melodie fest. (Siehe Tabelle)

Schalter 7	Schalter 8	Melodie
Off	Off	Keine
On	Off	Ding-dong
Off	On	Big-Ben
On	On	Ding-dong

Bitte beachten Sie auch die beiliegenden Entsorgungshinweise!
