Match UP X4BMW-FRT.2 - Auto-Lautsprecher Audiotec Fischer - Kostenlose Bedienungsanleitung

Produkttyp	2-Wege Koaxial-Lautsprechersystem
Marke	Audiotec Fischer
Modell	Match UP X4BMW-FRT.2
Nennbelastbarkeit (RMS)	60 Watt
Maximale Belastbarkeit	120 Watt
Frequenzgang	100 Hz - 25.000 Hz
Impedanz	4 Ohm
Wirkungsgrad (1 W / 1 m)	90 dB
Durchmesser Tieftöner	100 mm
Durchmesser Hochtöner	13 mm
Membranmaterial Tieftöner	Beschichtete Papiermembran
Membranmaterial Hochtöner	Beschichtete Seidenkalotte
Frequenzweiche Hochtöner	Integriert, 6 dB Flankensteilheit
Frequenzweiche Tieftöner	Separat, 6 dB Flankensteilheit
Außendurchmesser	139 mm
Einbautiefe	31 mm
Empfohlene Hochpass-Trennfrequenz (mit DSP)	120 Hz bei 24 dB Flankensteilheit
Kompatibilität	Ausgewählte BMW-Modelle (siehe Kompatibilitätstabelle)
Lieferumfang	2 Lautsprecher, Frequenzweichenkabel, Montagematerial
Garantie	Gesetzliche Regelung (bei fachgerechter Installation)

Häufig gestellte Fragen - Match UP X4BMW-FRT.2 Audiotec Fischer

Wie schließe ich den Lautsprecher richtig an?

Achten Sie auf die Phasenrichtung: Plus an Plus und Minus an Minus. Wenn der Lautsprecher direkt vom Radio angesteuert wird, muss die beiliegende Frequenzweiche zwischengeschaltet werden. Bei Verwendung eines DSP-Verstärkers entfällt die externe Weiche.

Für welche BMW-Modelle ist der UP X4BMW-FRT.2 geeignet?

Das System ist kompatibel mit einer Vielzahl von BMW-Modellen ab Baujahr 2011, z. B. 1er (F20, F21), 2er (F22, F23), 3er (F30, F31), 4er (F32, F33) und viele mehr. Die genaue Liste finden Sie in der Bedienungsanleitung.

Benötige ich einen DSP-Verstärker?

Ein DSP-Verstärker wird empfohlen, um die maximale Klangqualität zu erreichen. Stellen Sie dann einen Hochpass mit 120 Hz und 24 dB Flankensteilheit ein. Ohne DSP können Sie die mitgelieferte Frequenzweiche verwenden.

Kann ich die Lautsprecher ohne Frequenzweiche betreiben?

Nein, der Tieftöner benötigt eine Frequenzweiche (separat im Lieferumfang), um den Frequenzbereich zu trennen. Ohne Weiche kann der Lautsprecher beschädigt werden oder der Klang leidet.

Was ist bei der Montage zu beachten?

Entfernen Sie die Türverkleidung vorsichtig, achten Sie auf versteckte Schrauben und Halteclips. Die Umgebungstemperatur sollte mindestens 10°C betragen. Setzen Sie den Lautsprecher passgenau ein und stellen Sie sicher, dass er plan aufliegt.

Wie reinige ich die Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch. Keine aggressiven Reinigungsmittel oder Wasser, da die Membranen beschädigt werden können. Vermeiden Sie Staubansammlungen im Gitter.

Was bedeuten die technischen Daten?

Die RMS-Leistung (60 W) gibt die Dauerbelastbarkeit an, die maximale Leistung (120 W) die Spitzenbelastung. Der Wirkungsgrad (90 dB) zeigt die Effizienz. 4 Ohm Impedanz ist Standard für Autoradios.

Gibt es eine Garantie?

Es gilt die gesetzliche Garantie. Voraussetzung ist der fachgerechte Einbau und ein gültiger Kaufbeleg. Schäden durch Überlastung oder unsachgemäße Behandlung sind ausgeschlossen.

Kann ich den Lautsprecher selbst einbauen?

Ja, bei handwerklichem Geschick ist ein Selbsteinbau möglich. Beachten Sie die Anleitung und führen Sie vor der endgültigen Montage einen Funktionstest bei geringer Lautstärke durch. Bei Unsicherheit wenden Sie sich an einen Fachhändler.

Wo finde ich die Einbauanleitung?

Die detaillierte Anleitung liegt dem Produkt bei und kann auf der Website www.audiotec-fischer.com heruntergeladen werden. Dort finden Sie auch spezifische Hinweise zu Ihrem Fahrzeugmodell.

BEDIENUNGSANLEITUNG Match UP X4BMW-FRT.2 Audiotec Fischer

UPGRADE Lautsprechersysteme für BMW-Fahrzeuge

Herzlichen Glückwunsch!

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Kauf dieses hochwertigen MATCH Lautsprechersystems.

Die Lautsprecher wurden nach neuesten technischen Erkenntnissen entwickelt und zeichnen sich durch hervorragende Verarbeitung und überzeugenden Klang aus.

Dabei profitieren Sie als Kunde direkt von unserer mehr als 30-jährigen Erfahrung in der Forschung und Entwicklung von Audio-Komponenten.

Viel Freude an diesem Produkt wünscht Ihnen das Team von

AUDIOTEC FISCHER

Allgemeine Hinweise

Allgemeine Hinweise zu den MATCH UPGRADE Lautsprechersystemen für BMW-Fahrzeuge

Die MATCH UPGRADE Mittel-Hochton Lautsprechersysteme (UP X4BMW-FRT.1 bis .3) für BMW-Fahrzeuge sind 2-Wege Koaxialsysteme, welche in die Original-Einbaupositionen montiert werden. Um die maximale Klangqualität zu erreichen, wird die Verwendung eines DSP-Verstärkers empfohlen. In diesem Fall sollte im DSP-Verstärker ein Hochpass mit 120 Hz Trennfrequenz / 24 dB Flankensteilheit eingestellt werden.

Allgemeines zum Einbau von MATCH Komponenten

Um alle Möglichkeiten des Produktes optimal ausschöpfen zu können, lesen Sie bitte sorgfältig die nachfolgenden Installationshinweise. Wir garantieren, dass jedes Produkt vor Versand auf seinen einwandfreien Zustand überprüft wurde. Ihr Kaufbeleg dient als Garantienachweis für etwaige Reparaturen oder Austausch.

Wir empfehlen Ihnen, die Installation von einem Einbauspezialisten vornehmen zu lassen, da der Nachweis eines fachgerechten Einbaus und Anschlusses des Lautsprechersystems Voraussetzung für die Garantieleistungen sind.

Allgemeine Hinweise zum Anschluss von MATCH Lautsprechersystemen

Die Qualität und Sorgfalt der Installation hat entscheidenden Einfluss auf den Klang des Lautsprechers. Bitte führen Sie jede Installation mit größtmöglicher Sorgfalt durch.

Wir empfehlen Ihnen einen kurzen Funktionstest des kompletten Systems bei geringer Lautstärke durchzuführen um sicherzustellen, dass alle Komponenten vor ihrer endgültigen Montage auch korrekt arbeiten.

Vergewissern Sie sich, dass alle Kabel geschützt und sicher verlegt sind und nicht durch scharfe Kanten beschädigt werden können. Dies kann zu Kurzschlüssen führen, die unweigerlich eine Beschädigung Ihres Steuergeräts, Ihres Verstärkers und / oder der Lautsprecher verursachen.

Stellen Sie ebenfalls sicher, dass alle Kabel ohne Spannung und in ausreichender Länge am Lautsprecher befestigt sind.

Wichtig: Achten Sie darauf, dass alle Lautsprecher phasenrichtig angeschlossen sind, d.h. Plus zu Plus und Minus zu Minus.

Wenn alle Komponenten richtig angeschlossen sind und den Funktionstest bestanden haben, können Sie die Lautsprecher in ihrer endgültigen Position befestigen.

Detailliertere Einbauanleitungen finden Sie unter www.audiotec-fischer.com

Abmessungen

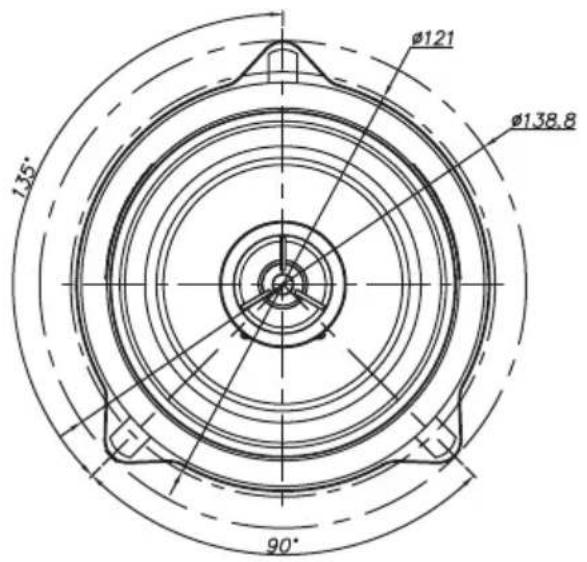

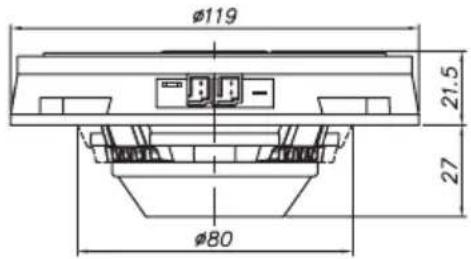

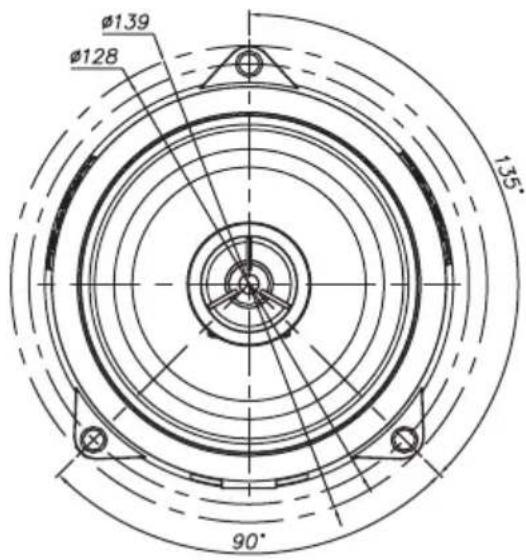

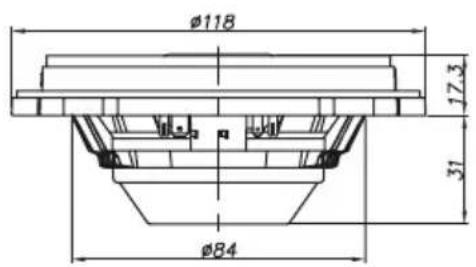

UP X4BMW-FRT.1: UP X4BMW-FRT.2:

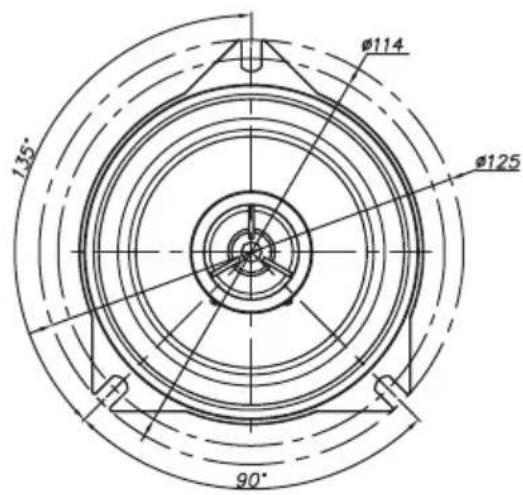

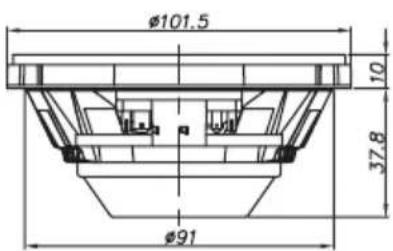

UP X4BMW-FRT.3:

Installation

Türverkleidung / hintere Seitenverkleidung entfernen

Zur Montage der Lautsprecher in die Original-Einbauspositionen muss die Türverkleidung / hintere Seitenverkleidung entfernt werden.

Sollten Sie sich nicht sicher sein, wie Sie die Verkleidung entfernen, fragen Sie ihren Car Hifi oder Autofachhändler. Befolgen Sie in jedem Fall die Hinweise des Fahrzeugherstellers.

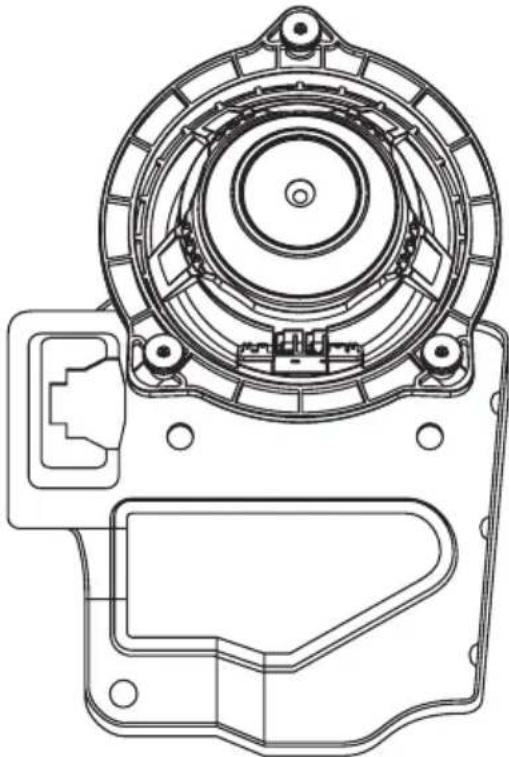

Beachten Sie hierbei die folgenden Hinweise:

1. Die Verkleidungen sind an bestimmten Stellen mit verdeckten Schrauben am Karosserieblech befestigt. Vergewissern Sie sich, dass Sie alle Schrauben gelöst haben, bevor Sie die Verkleidung abnehmen.

2. Zusätzlich ist die Verkleidung meist mit Halteclips befestigt. Achten Sie beim Lösen der Verkleidung darauf, dass Sie diese vorsichtig entfernen und dabei nicht zerstören. Die Umgebungstemperatur beim Entfernen der Clips sollte mindestens 10°C betragen.

Nachdem Sie die Verkleidung demontiert haben, können Sie den Original-Mitteltöner entfernen. Anschließend können Sie den MATCH UP X4BMW-FRT.1 / .2 / .3 mit dem Original-Lautsprecherkabel verbinden und in die Original-Einbauposition einsetzen.

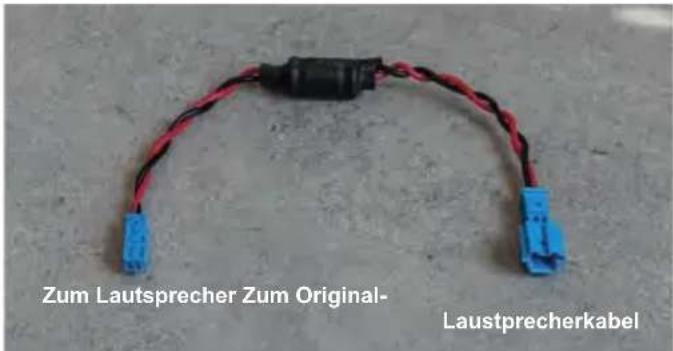

Wird der Lautsprecher direkt vom Autoradio angesteuert, muss zusätzlich die beiliegende Kabel-Frequenzweiche installiert werden. Diese wird zwischen den Lautsprecher und das Original-Lautsprecherkabel gesteckt.

Installation des UP X4BMW-FRT.1:

Wichtig: Achten Sie darauf, dass der Lautsprecher vollständig und plan aufliegt.

Technische Daten

	UP X4BMW-FRT.1 UP X4BMW-FRT.2 UP X4BMW-FRT.3
Leistung RMS / Max. 60 /	120 Watt 60 / 120 Watt 60 /	120 Watt
Frequenzbereich 100 Hz - Impedanz 4 Ω 4 Ω 4 Ω	25.000 Hz 100 Hz - 25.000	Hz 100 Hz - 25.000 Hz
Wirkungsgrad 1 W / 1 m	90 dB 90 dB 90 dB
Durchmesser TT / HT 100 mm / 13 mm 100 mm / 13 mm 100 m / 13 mm
Membranmaterial HT: Beschichtete SeidenkalotteTT: Beschichtete Papier-membran		HT: Beschichtete SeidenkalotteTT: Beschichtete Papier-membran	HT: Beschichtete SeidenkalotteTT: Beschichtete Papier-membran
Frequenzweiche HT: Integriert, 6 dBFlankensteilheitTT: Separat, 6 dBFlankensteilheit		HT: Integriert, 6 dBFlankensteilheitTT: Separat, 6 dBFlankensteilheit	HT: Integriert, 6 dBFlankensteilheitTT: Separat, 6 dBFlankensteilheit

BMW Fahrzeugkompatibilität (Status November 2020):
Serie Typ Modell Modelljahr Fronttür Fondtür Seitenverkl. hinten Heckablage oder
Dachhimmel / Säule

1er	E81 3-türer 2004 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.3
	E82 Coupe 2004 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.3
	E87 5-türer 2004 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.3
	E88 Cabrio 2004 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.1
	F20 5-türer Ab 2011 UP X4BMW-FRT.2 UP X4BMW-FRT.3
	F21 3-türer Ab 2011 UP X4BMW-FRT.2 UP X4BMW-FRT.3
	F40 5-türer Ab 2019 UP X4BMW-FRT.2 UP X4BMW-FRT.2
2er	F22 Coupe Ab 2011 UP X4BMW-FRT.2 UP X4BMW-FRT.3
	F23 Cabrio Ab 2011 UP X4BMW-FRT.2 UP X4BMW-FRT.2
	F44 GrandCoupe	Ab 2020	UP X4BMW-FRT.2 UP X4BMW-FRT.2
	F45 ActiveTourer	Ab 2014	UP X4BMW-FRT.2 UP X4BMW-FRT.2
	F46 Gran Tourer	Ab 2015	UP X4BMW-FRT.2	UP X4BMW-FRT.2
	F87 M2 Coupe	Ab 2015	UP X4BMW-FRT.2		UP X4BMW-FRT.3
3er	E90 Limousine 2005 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.3
	E91 Touring	2005 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.1
	E92 Coupe 2005 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.1
	E93 Cabrio 2005 - 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.1
	F30 Limousine Ab 2012 UP X4BMW-FRT.2 UP X4BMW-FRT.2
	F31 Touring	Ab 2012	UP X4BMW-FRT.2 UP X4BMW-FRT.2
	F34 GranTurismo	Ab 2013	UP X4BMW-FRT.2 UP X4BMW-FRT.2
	F80 M3	2014 - 2018	UP X4BMW-FRT.2 UP X4BMW-FRT.2
	G20 Limousine	Ab 2019	UP X4BMW-FRT.2 UP X4BMW-FRT.2
	G21 Touring	Ab 2019	UP X4BMW-FRT.2 UP X4BMW-FRT.2
4er	F32 Coupe Ab 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
	F33 Cabrio Ab 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
	F36 Gran Coupe	Ab 2014	UP X4BMW-FRT.2 UP X4BMW-FRT.2
	F82 M4 Coupe Ab 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
	F83 M4 Cabrio Ab 2014 UP X4BMW-FRT.2 UP X4BMW-FRT.2
5er	E60 Limousine	2003 - 2010	UP X4BMW-FRT.3 UP X4BMW-FRT.3		UP X4BMW-FRT.3
	E61 Touring	2003 - 2010	UP X4BMW-FRT.3 UP X4BMW-FRT.3		UP X4BMW-FRT.3(Dachh. / Säule)
	F07 GranTurismo	2009 - 2017	UP X4BMW-FRT.3 UP X4BMW-FRT.3 UP X4BMW-FRT.3		(Dachh. / Säule)
	F10 Limousine Ab 2011 UP X4BMW-FRT.1 UP X4BMW-FRT.1 UP X4BMW-FRT.3
	F11 Touring	Ab 2011	UP X4BMW-FRT.1 UP X4BMW-FRT.1		UP X4BMW-FRT.3(Dachh. / Säule)
	G30 Limousine	Ab 2017	UP X4BMW-FRT.2 UP X4BMW-FRT.2		UP X4BMW-FRT.3
	G31 Touring	Ab 2017	UP X4BMW-FRT.2 UP X4BMW-FRT.2		UP X4BMW-FRT.3(Dachh. / Säule)
6er	E63 Coupe 2003 - 2010 UP X4BMW-FRT.1 UP X4BMW-FRT.1
	E64 Cabrio 2003 - 2010 UP X4BMW-FRT.1 UP X4BMW-FRT.1
	F06 Gran Coupe	2011 - 2018	UP X4BMW-FRT.2 UP X4BMW-FRT.2		UP X4BMW-FRT.3

BMW Fahrzeugkompatibilität (Status November 2020):

Serie Typ Modell Modelljahr Fronttür Fondtür Seitenverkl. hinten Heckablage oder
Dachhimmel / Säule

	F12 Cabrio 2011 - 2018 UP X4BMW-FRT.2 UP X4BMW-FRT.1
	F13	Cabrio	2011 - 2018	UP X4BMW-FRT.2		UP X4BMW-FRT.1	UP X4BMW-FRT.3
	G32	Gran Turismo	Ab 2017 UP X4BMW-FRT.2 UP X4BMW-FRT.2
7er	E65	Limousine	2001 - 2008	UP X4BMW-FRT.3	UP X4BMW-FRT.3
	E66	Limousine L-Version	2002 - 2008	UP X4BMW-FRT.3 UP X4BMW-FRT.3
	F01	Limousine	2008 - 2015	UP X4BMW-FRT.3	UP X4BMW-FRT.3		UP X4BMW-FRT.3
	F02	Limousine L-Version	2008 - 2015	UP X4BMW-FRT.3	UP X4BMW-FRT.3		UP X4BMW-FRT.3
	G11	Limousine	Ab 2015	UP X4BMW-FRT.2	UP X4BMW-FRT.2		UP X4BMW-FRT.3
	G12	Limousine L-Version	Ab 2015	UP X4BMW-FRT.2	UP X4BMW-FRT.2		UP X4BMW-FRT.3
i8	L15	Roadstar	Ab 2013	UP X4BMW-FRT.2		UP X4BMW-FRT.3
X1	E84	SUV	2009 - 2012	UP X4BMW-FRT.1			UP X4BMW-FRT.3
	F48	SUV	Ab 2015 UP X4BMW-FRT.2 UP X4BMW-FRT.2
	F49	SUV L-Version	Ab 2015 UP X4BMW-FRT.2 UP X4BMW-FRT.2
X2	F39	SUV	Ab 2018 UP X4BMW-FRT.2 UP X4BMW-FRT.2
X3	E83	SUV	2003 - 2010	UP X4BMW-FRT.3	UP X4BMW-FRT.3
	F25	SUV	2010 - 2017	UP X4BMW-FRT.2	UP X4BMW-FRT.2		UP X4BMW-FRT.3 (Dachh. / Säule)
	G01	SUV	Ab 2017 UP X4BMW-FRT.2 UP X4BMW-FRT.2
X4	F26	SUV	2014 - 2017	UP X4BMW-FRT.2	UP X4BMW-FRT.2		UP X4BMW-FRT.2 (Dachh. / Säule)
	G02	SUV	Ab 2018 UP X4BMW-FRT.2 UP X4BMW-FRT.2
X5	E70	SUV	2006 - 2013	UP X4BMW-FRT.3	UP X4BMW-FRT.3
	F15	SUV	2013 - 2018				UP X4BMW-FRT.3 (Dachh. / Säule)
	F85	SUV	2014 - 2018				UP X4BMW-FRT.3 (Dachh. / Säule)
	G05	SUV	Ab 2018
X6	E71	SUV	2008 - 2014	UP X4BMW-FRT.3	UP X4BMW-FRT.3
	F16	SUV	2014 - 2019				UP X4BMW-FRT.3 (Dachh. / Säule)
Z4	E89	Roadstar	2009 - 2016	UP X4BMW-FRT.3	UP X4BMW-FRT.3
MINI	R60	Countryman	2010 - 2017	UP X4BMW-FRT.3	UP X4BMW-FRT.3
	R61	Paceman	2013 - 2016	UP X4BMW-FRT.3	UP X4BMW-FRT.3
	F54	Clubman 2. Gen.	Ab 2015 UP X4BMW-FRT.2 UP X4BMW-FRT.2
	F55	5-türer Ab 2014	UP X4BMW-FRT.2 UP X4BMW-FRT.2
	F56	3-türer Ab 2014	UP X4BMW-FRT.2 UP X4BMW-FRT.2
	F57	Cabrio Ab 2016	UP X4BMW-FRT.2 UP X4BMW-FRT.2

Rechtlicher Hinweis

• MATCH by Audiotec Fischer bzw. die Audiotec Fischer GmbH sind in keiner Weise mit der Bayerische Motoren Werke (BMW) AG oder einer ihrer Tochtergesellschaften oder Partnerunternehmen verbunden, oder handeln in deren Auftrag oder mit deren Autorisierung.
• Alle geschützten Produktnamen und Markennamen sind das Eigentum ihrer jeweiligen Inhaber
• Die Kompatibilität mit den angegebenen Fahrzeugtypen entspricht dem Informationsstand von November 2020.
• Technische Änderungen und Irrtum vorbehalten.

Garantiehinweis

Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind Defekte und Schäden, die durch Überlastung oder unsachgemäße Behandlung entstanden sind. Eine Rücksendung kann nur nach vorheriger Absprache in der Originalverpackung, einer detaillierten Fehlerbeschreibung und einem gültigen Kaufbeleg erfolgen.

Technische Änderungen und Irrtümer vorbehalten! Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Gerätes, können wir keine Haftung übernehmen. Alle MATCH Lautsprecher sind mit einer CE-Kennzeichnung versehen. Damit sind die Geräte für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert.
