ECD25 TIMER - Wäschetrockner N'oveen - Kostenlose Bedienungsanleitung

Marke	N'oveen
Modell	ECD25 TIMER
Produkttyp	Wäschetrockner
Energieklasse	C
Trocknungskapazität	2,5 kg
Trommelvolumen	25 L
Stromversorgung	220-240 V, 50 Hz
Leistungsaufnahme	1500 W
Abmessungen (H x B x T)	65 x 50 x 45 cm
Nettogewicht	20 kg
Trockenprogramme	Zeitgesteuert, Heizstufen (niedrig/hoch)
Timerbereich	0-120 Minuten
Befüllungsart	Frontlader
Wechselbare Tür	Ja
Flusenfilter	Herausnehmbarer, waschbarer Netzfilter
Kondensator	Ablufttyp (erfordert Abluftschlauch)
Geräuschpegel	65 dB(A)
Sicherheitsmerkmale	Überhitzungsschutz, Kindersicherung
Wartung	Flusenfilter nach jedem Gebrauch reinigen; ggf. Wassertank leeren
Mitgeliefertes Zubehör	Abluftschlauch, Bedienungsanleitung

Häufig gestellte Fragen - ECD25 TIMER N'oveen

Wie reinige ich den Flusenfilter meines N'oveen ECD25 TIMER Wäschetrockners?

Der Flusenfilter befindet sich hinter der Tür. Öffnen Sie die Tür, ziehen Sie den Filter nach oben, entfernen Sie die Flusen von Hand oder mit einer weichen Bürste und spülen Sie ihn bei Bedarf unter fließendem Wasser aus. Trocknen Sie ihn gründlich, bevor Sie ihn wieder einsetzen. Reinigen Sie ihn nach jedem Gebrauch für optimale Leistung.

Was ist die maximale Trocknungskapazität des ECD25 TIMER?

Die maximale Trocknungskapazität beträgt 2,5 kg (Trockenwäschegewicht). Nicht überladen, um effizientes Trocknen zu gewährleisten und Schäden am Gerät zu vermeiden.

Wie stelle ich den Timer an meinem N'oveen ECD25 TIMER Trockner ein?

Drehen Sie den Timer-Knopf im Uhrzeigersinn auf die gewünschte Trockenzeit (bis zu 120 Minuten). Wählen Sie die Heizstufe (niedrig oder hoch) mit dem separaten Schalter. Der Trockner startet automatisch, wenn die Tür geschlossen und der Timer eingestellt ist.

Warum heizt mein Trockner nicht?

Häufige Ursachen: Timer nicht eingestellt, Heizstufe auf 'Kalt' oder Überhitzungsschutz ausgelöst. Überprüfen Sie, ob der Timer auf einen Trockengang eingestellt ist und der Heizschalter auf niedrig oder hoch steht. Bei Überhitzung reinigen Sie den Flusenfilter und sorgen Sie für ausreichende Belüftung.

Kann ich den ECD25 TIMER als abluftlosen Trockner installieren?

Nein, dieses Modell ist ein Ablufttrockner. Es benötigt den Anschluss eines Abluftschlauchs, der die feuchte Luft nach außen leitet. Verwenden Sie ihn nicht in Innenräumen ohne ausreichende Belüftung, um Feuchtigkeitsschäden zu vermeiden.

Wie oft sollte ich den Kondensator (falls vorhanden) reinigen?

Der ECD25 TIMER hat keinen Kondensator; es ist ein Ablufttrockner. Es gibt keinen Kondensator zu reinigen. Nur der Flusenfilter muss regelmäßig gereinigt werden.

Was soll ich tun, wenn der Trockner mitten im Zyklus stoppt?

Überprüfen Sie, ob der Timer abgelaufen ist (Zyklus beendet). Überprüfen Sie auch die Stromversorgung, den Türverschluss und ob der Überlastschutz ausgelöst wurde. Warten Sie einige Minuten, bis der Trockner abgekühlt ist, und starten Sie ihn neu. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Ist die Tür des N'oveen ECD25 TIMER wechselbar?

Ja, die Tür ist wechselbar. Um die Öffnungsrichtung zu ändern, befolgen Sie die Schritt-für-Schritt-Anleitung in der Bedienungsanleitung. Dazu müssen Schrauben gelöst und der Türfang auf die gegenüberliegende Seite versetzt werden.

Was bedeuten die verschiedenen Heizstufen?

Der Trockner hat zwei Heizstufen: 'niedrig' für empfindliche Stoffe (Synthetik, Mischwäsche) und 'hoch' für Baumwolle und schwere Teile. Verwenden Sie den Timer, um die Trocknungsdauer zu steuern.

Wo finde ich Ersatzteile für den ECD25 TIMER?

Ersatzteile wie Flusenfilter, Türdichtungen und Timer-Knöpfe können auf der offiziellen N'oveen-Website oder bei autorisierten Händlern bestellt werden. Verwenden Sie die Modellnummer ECD25 TIMER für genaue Teile.

BEDIENUNGSANLEITUNG ECD25 TIMER N'oveen

Rysunek 1 (Figure 1, Zeichnung 1)

Rysunek 2 (Figure 2, Zeichnung 2)

Rysunek 3 (Figure 3, Zeichnung 3)

Rysunek 4 (Figure 4, Zeichnung 4)

BITTE LESEN SIE SORGFÄLTIG DURSCH UND BEWAHREN SIE DIESE ANWEISTUNGEN AUF

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Lesen Sie die Anweisungen sorgfältig durch, bevor Sie dieses Gerät zusammenbauen, installieren oder einschalten. Schützen Sie sich und andere indem Sie die Sicherheitshinweise befolgen. Der elektrischer Trockner ist für den Innenbereich vorgesehen.

Warnungen und allgemeine Informationen:

1. Lesen Sie alle Anweisungen, bevor Sie dieses Gerät verwenden.
2. Besondere Vorsicht ist geboten, wenn der Trockner von oder in der Nähe von Kindern oder von behinderten Personen benutz wird und wenn das Gerät eingeschaltet und unbeaufsichtigt bleibt.
3. Ziehen Sie immer den Netzstecker wenn Sie das Gerät nicht verwenden.

4. Betreiben Sie das Gerät nicht mit einem beschädigten Kabel oder Stecker oder wenn es fehlerhaft funktioniert, herunterfällt oder in irgendeiner Weise beschädigt ist. Senden Sie das Gerät an ein autorisiertes Servicecenter zur Überprüfung elektrischen oder mechanischen Einstellungen zurück.

5. Nicht im Freien verwenden.

6. Stellen Sie das Gerät niemals an einem Platz auf, an dem es in eine Badewanne oder Wasserbehälter fallen kann.

7. Führen Sie das Kabel nicht unter den Teppich. Decken Sie das Kabel nicht mit Teppichen an. Halten Sie das Kabel vom Gehbereich fern und dort, wo niemand darauf treten kann.

8. Um das Gerät zu trennen, ziehen Sie den Stecker aus der Steckdose.

9. Lassen Sie keine Fremdkörper in die Lüftungsschlitze eindringen. Dies kann zu Stromschlägen, Bränden oder Produktausfällen führen.

10. Verwenden Sie es nicht an Platzen in der Nähe von Benzin, Farbe oder brennbaren Flüssigkeiten.

11. Verwenden Sie den Trockner wie im Handbuch beschreiben. Jede andere Verwendung kann zu Feuer, Stromschlag oder Verletzung führen.

12. Behalten Sie dieses Handbuch zum späteren Nachschlagen auf.

13. Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Wissen vorgesehen. Auch für Personen ohne Erfahrung und Wissen. Betrieb möglich, wenn diese Personen von einer für ihre Sicherheit verantwortlichen Personen in der Verwendung des Geräts beaufsichtigt oder instruiert werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

AUFMERKSAMKEIT:

• DER TROCKNER FUNKTIONIERT NUR IN VERTIKALER POSITION
• BEI NICHTVERWENDUNGEN AN EINEM KÜHLEN UND TROCKEN LAGE BEWAHREN
• WENN DAS GERÄT NICHT VOLLSTÄNDIG GEKÜHLT IST, SOLLTE ES NICHT ZUSAMMENGEBAUT
• DER SERVICE SOLLTE DURCH DEN AUTORISIERTEN SERVICE DES HERESTELLERS DURCHGEFÜHRT WERDEN
• DER TROCKNER KANN NICHT DIREKT UNTER DEM STROMAUSGANG INSTALLIERT WERDEN

BENUZERHANDBUCH (MODEL ECD30/ECD50):

1. Bitte lesen Sie das Installationshandbuch sorgfältig durch, damit Sie verstehen wie das Gerät installiert wird.
2. Denken Sie daran, dass das Gerät zerlegt werden muss, damit es funktioniert. Der Schalter sollte sich in der Position (0) befinden - die Betriebsanzeige leuchtet nicht.
3. Stecken Sie das Netzkabel in eine Steckdose.
4. Stellen sie den Schalter auf Position (1) - die Betriebsanzeige leuchtet, dann beginnt das Gerät zu arbeiten.

BENUZERHANDBUCH (MODEL ECD25):

1. Stecken Sie das Netzkabel in eine Steckdose
2. Timer

Drücken Sie die ON/OFF-Taste, die rote Anzeige leuchtet auf – das Gerät ist im Dauerbetrieb

Drücken Sie die obere Taste einmal, die blaue 2H-Anzeige leuchtet auf – Uhreinstellung für 2 Stunden

Drücken Sie die obere Taste zweimal, die blaue 4H-Anzeige leuchtet auf – Uhreinstellung für 4 Stunden.

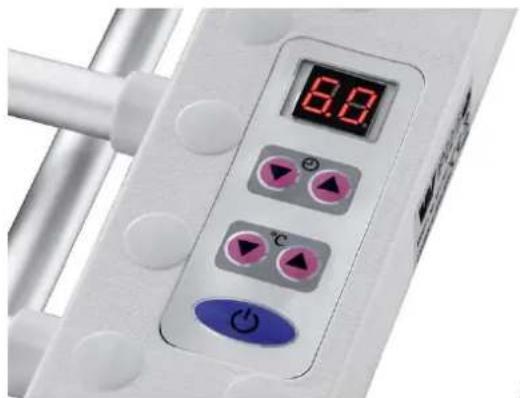

BENUZERHANDBUCH (MODEL ECD35):

1) Stecken Sie das Netzkabel in eine

Steckdose.

2) Drücken Sie die -Taste und das Gerät wird in Betrieb genommen. Zum Ausschalten drücken Sie einfach die Taste noch einmal und die LED-Anzeige zeigt OF.

3) TEMPERATURKONTROLLE (▼°C▲):Es gibt 3

Betriebsmodus "01", "02", "03", wenn die LED-Anzeige 01 anzeigt, bedeutet dies niedrige Temperatur, wenn Sie die Taste "▲" drücken, die LED-Anzeige zeigt 02 und die Temperatu ist mäßig und nach erneutem Drücken der Taste "▲" die LED-Anzeige zeigt 03 an, es ist eine hohe Temperatur. Drücken Sie die Taste "▼", um den Modus und die Temperatureinstellungen zu verringen.

4) USTAWIENIE ZEGARA (TIMER) "▼ ⊕▲": die Kontrolluhr kann im Bereich von 0,5H bis 7H eingestellt werden (H - Stunde). Nach dem starten des Gerätebetriebs wird die Zeitschaltuhr auf Dauerbetrieb gestellt. Wenn Sie zum ersten Mal die Taste "▲" drücken, zeigt die LED-Anzeige 05 an, das bedeutet, dass das Gerät nach einer halben Betriebsstunde stoppt. Jedes Mal, wenn Sie darauf drücken, erhöht sich die Zeit um eine halbe Stunde und die längste Einstellung beträgt 7 Stunden. Durch Drücken der Taste "▼" wird die Zeiteinstellung verringert. 5) Wenn Sie das Produkt nicht verwenden, schalten Sie es aus und ziehen Sie den Stecken aus Steckdose.

ERHALTUNG

Wenn das Versorgungskabel beschädigt ist, muss es vom Hersteller oder seinem Vertreter ausgetauscht werden.

WARNUNG

Dieses Gerät ist nur zum Trocknen von wassergewaschenen Textilien vorgesehen.

DER TROCKNER KANN MINDESTENS 0,6 M VON EINER BADEWANNE ODER WINER DUSCHE ENTFERT INSTALLIERT WERDEN.

HÄNGEN SIE KEINE SCHWEREN TEILE ÜBER 5KG AN DER TROCKER.

HÄNGEN SIE KEINE GROSSEN TEILE AUF DIE GESAMTE OBERFLÄCHE DES TROCKNERS UM EIN ÜBERHITZEN ZU VERMEIDEN.

MONTAGE (MODEL ECD25)

1) Freistehende Version⇒Zeichnung 1 sehen

1. Wäschetrockner
2. Uhrzeitanzeige (2/4 Stunden)
3. Netzkabel
4. Fuß
5. Mit Schrauben sichern

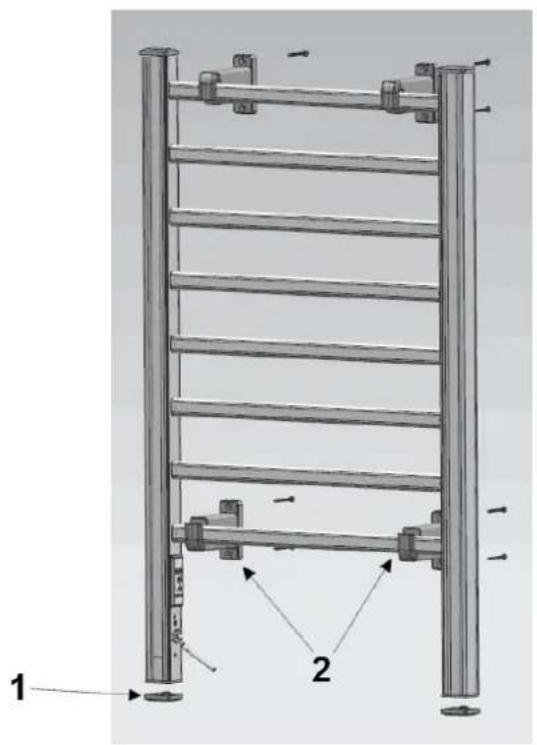

2) Wandmontage Zeichnung 2 sehen

1. Installieren Sie dekorative Stopfen
2. Installieren Sie die Wandhalterungen mit Schrauben

Aufmerksamkeit: um ein Risiko für sehr kleine Kinder zu vermeiden, sollte das Gerät so installiert werden, dass sich die unterste Heizschiene mindestens 600mm über dem Boden befindet.

BAU DES TROCKNERS ECD30 / ECD35

Schalter ECD30 ⇒ Zeichnung 3 sehen

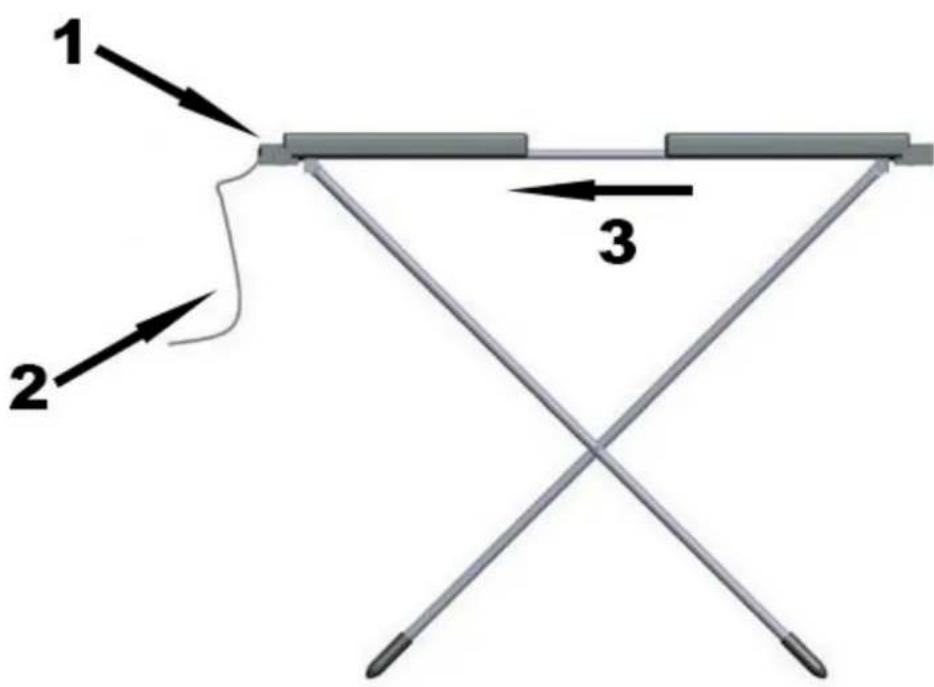

Schema: →Zeichnung 4 sehen

1. EIN-AUS – Schalter (ECD30) | Schalttafel (ECD35)
2. Netzkabel
3. Eine Gleitstange

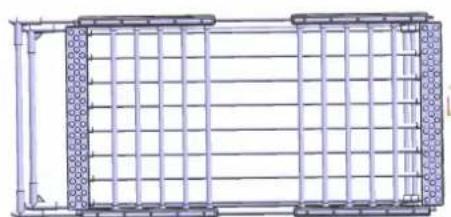

Schema zum Entfalten des Trockners (ECD30/ECD35)→Zeichnung 5 sehen

INSTALLATIONSANLEITUNG ECD50 ⇒ Zeichnung 6 sehen

TECHNISCHE DATEN

Modell	ECD25	ECD30	ECD35	ECD50
Stromspannung	220-240 V	220-240 V	220-240 V	220-240 V
Frequenz	50 Hz	50 – 60 Hz	50 Hz	50 – 60 Hz
Nennleistung	125W	220W	220W	300W
Maße	900 x 530 x 355 mm(stehende Version)860 x 530 x 100 mm(Wandmontage)	1480 x 525 x 900mm	1480 x 525 x 900mm	1435 x 730 x 680mm
