IWH850 - Wasserheizer N'oveen - Kostenlose Bedienungsanleitung

Produkttyp	Durchlauferhitzer
Modell	IWH850
Spannung	220-240 V / 50 Hz
Leistungsaufnahme	3000-3600 W
Durchflussrate	2-2,5 L/min
Betriebsdruck	0,04-0,6 MPa
Produktabmessungen (L x B x H)	22,5 x 6 x 37 cm
Verpackungsabmessungen	45 x 8,5 x 25 cm
Nettogewicht	1,2 kg
Bruttogewicht	1,6 kg
Display	LED-Temperaturanzeige
Duschkopf enthalten	Ja (mit Adapter)
Installationsausrichtung	Horizontal
Montagemöglichkeiten	Wandmontage oder Tischmontage
Heizelement	Tauchsieder (muss vollständig eingetaucht sein)
Minimale Betriebstemperatur	Über dem Gefrierpunkt (0°C)
Sicherheitsmerkmale	Geerdete Steckdose erforderlich; keine Verlängerungskabel verwenden; automatische Abschaltung bei Wassermangel
Reinigungshinweise	Reinigen Sie regelmäßig den Luftsprudler und das Heizrohr; vor der Reinigung Netzstecker ziehen
Verwendungszweck	Nur für den Innenbereich
Zertifizierungen	CE (impliziert)

Häufig gestellte Fragen - IWH850 N'oveen

Wie hoch ist der Mindestwasserdruck, der für den Betrieb des IWH850 erforderlich ist?

Der Mindestbetriebsdruck beträgt 0,04 MPa. Bei niedrigerem Druck schaltet sich das Gerät möglicherweise nicht ein oder die Anzeige leuchtet nicht auf.

Kann ich den IWH850 mit einem Duschkopf verwenden?

Ja, das Modell IWH850 wird mit einem Duschkopf und Adapter geliefert. Zum Gebrauch ziehen Sie den Adapter (Abbildung 3 im Handbuch), um das Wasser zum Handstück zu leiten; drücken Sie ihn zurück, um zu stoppen.

Was soll ich tun, wenn die Wassertemperatur zu niedrig ist?

Wenn die Wassertemperatur zu niedrig ist, kann dies an hohem Wasserdruck oder niedriger Spannung liegen. Reduzieren Sie den Wasserfluss und überprüfen Sie die Spannung (sollte 220-240V betragen).

Wie reinige ich den Luftsprudler?

Schrauben Sie den Luftsprudler ab, spülen Sie ihn unter Hochdruckwasser ab. Wenn innere Rückstände verbleiben, entfernen Sie diese mit einer Nadel. Vor der Reinigung immer den Netzstecker ziehen.

Ist der IWH850 für den Außenbereich geeignet?

Nein, das Produkt ist nur für den Innenbereich geeignet. Es darf nicht bei Frosttemperaturen verwendet werden, da der Heizer beschädigt werden könnte.

Wie installiere ich den IWH850?

Der Heizer kann an der Wand oder auf dem Tisch montiert werden. Er muss waagerecht installiert werden, um sicherzustellen, dass das Heizelement vollständig eingetaucht ist. Befolgen Sie die Schritt-für-Schritt-Anleitung im Handbuch.

Was zeigt die LED-Anzeige an?

Die Anzeige zeigt die Wassererwärmungstemperatur und den Betriebsstatus (heizend oder nicht heizend). Hinweis: Die tatsächliche Wassertemperatur kann von der Anzeige abweichen.

Warum löst der Heizer den Schutzschalter aus?

Der Stromkreis könnte überlastet sein. Stellen Sie sicher, dass der Heizer an einem eigenen Stromkreis angeschlossen ist und nicht mit leistungsstarken Geräten geteilt wird. Kontaktieren Sie einen Elektriker, wenn das Problem weiterhin besteht.

Wie reinige ich das Heizrohr?

Öffnen Sie die rechte Endabdeckung, reinigen Sie das Rohr vorsichtig mit einer Zahnbürste und spülen Sie es mit Wasser. Denken Sie daran, vor der Reinigung den Netzstecker zu ziehen.

Kann ich ein Verlängerungskabel verwenden?

Nein, verwenden Sie keine Verlängerungskabel. Der Heizer muss direkt an eine geerdete Steckdose mit der richtigen Spannung angeschlossen werden.

BEDIENUNGSANLEITUNG IWH850 N'oveen

Vielen Dank für den Kauf des Durchlauferhitzers N'OVEEN.

Bitte lesen Sie die Bedienungsanleitung vor Gebrauch sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.

Verwendung bei Minusgraden * und unsachgemäße Installation können ein Feuer verursachen!! Merken! Das

Gerät muss vertikal und horizontal montiert werden ** (je nach Modell)

*Trennen Sie das Gerät bei Minusgraden im Raum, insbesondere an saisonalen Ort wie Sommerhäusern oder Kleingärten, müssen Sie das Gerät von der Stromversorgung trennen. Das Gerät kann nicht bei Temperaturen unter Null arbeiten.

** Aufgrund der schnellen Erwärmung des Heizgeräts auf eine Temperatur über 500°C ist die Installation des Gerätes gemäß den Anweisungen (vertikal und horizontal – je nach Modell), dass die Heizung vollständig in fließendes Wasser getaucht ist.

• Die Vorrichtung ist nur für die Verwendung in Innenräumen geeignet.
- Wenn die Vorrichtung zum ersten Mal verwendet wird, Wasser laufen lassen und dann an die Stromversorgung anschließen.
• Die Temperatur des Austrittswassers sollte unter 60 Grad Celsius liegen.
- Der Wasserauslauf des Austritts darf nicht mit einer zusätzlichen Düse, einem anderen Hahn oder einer Drossel verbunden werden!
- Der Strahlregler sollte regelmäßig gereinigt werden; die Stromzufuhr muss während der Reinigung unterbrochen werden. Vorsicht walten lassen!
- Um Gefahren zu vermeiden, die elektrische Batterie nicht unter fließendem Wasser waschen, sondern nur ein leicht angefeuchtetes Tuch verwenden.
- Wenn das Gerät in Räumen verwendet wird, in denen während der Installation regelmäßig Wasser gefrieren kann, muss es jedes Mal vom Stromnetz getrennt werden.
- Sicherstellen, dass das Heizgerät an eine geerdete Steckdose angeschlossen ist, andernfalls das Gerät nicht benutzen. Zum Anschließen von Batterien keine Verlängerungskabel verwenden.
• Die Wärmvorrichtung erfordert einen Wasserdruck von 0,04 MPa - 0,6M Pa.
- Den Drehknopf nach jedem Gebrauch für 5 Sekunden auf kaltes Wasser stellen, um beim nächsten Gebrauch nicht die Hände zu verbrennen; dies kann auch die

Lebensdauer des Heizgeräts effektiv verlängern.

• Wenn das Netzkabel beschädigt ist, muss das beschädigte Kabel durch qualifiziertes Personal oder einen spezialisierten Service ersetzt werden.
• Wenn ein elektrisches Heizgerät verwendet wird, keine anderen elektrischen Geräte anschalten, die an denselben leistungsstarken Stromkreis angeschlossen sind (z. B. Klimaanlage, Induktionsherd, Wasserkocher usw.). Die Steckdose darf nicht mit anderen stark belasteten Anschlüssen verbunden werden.
• Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen bestimmt, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder wurden in die Verwendung des Geräts eingewiesen.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Vorbereitungen zur Montage

Da die Batterieleistung hoch ist, muss die Sicherung überprüft werden. Die maximale Belastung der Sicherung sollte dem Bedarf für den Batterie-Nennstrom entsprechen. Sicherstellen, dass sich ein Erdungskabel im Sockel der Steckdose befindet. Vor der Verwendung prüfen, ob die tatsächliche Spannung mit der auf der Batterie markierten Spannung übereinstimmt. Bei Unsicherheit bezüglich dieser Parameter, bitte eine berechtigte Person kontaktieren, um die elektrische Installation zu überprüfen.

Installationsverfahren

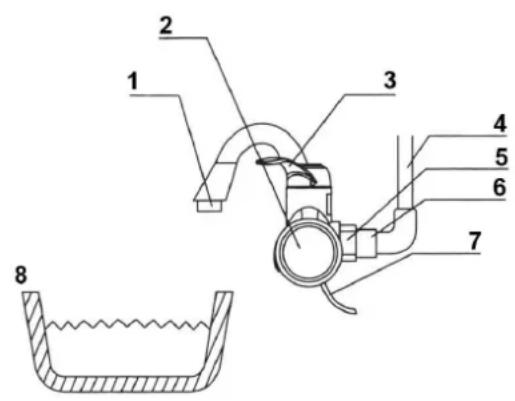

1. Das Verfahren der Wandmontage ist in Abb. 1 dargestellt:

Abb. 1

1 Strahlregler
2 Gehäuse
3 Griff - Wasserregulierung
4 Wasserversorgung
5 Verbindungsmutter
6 Verbindungsschrauben
7 Stromversorgungskabel
8 Waschbecken

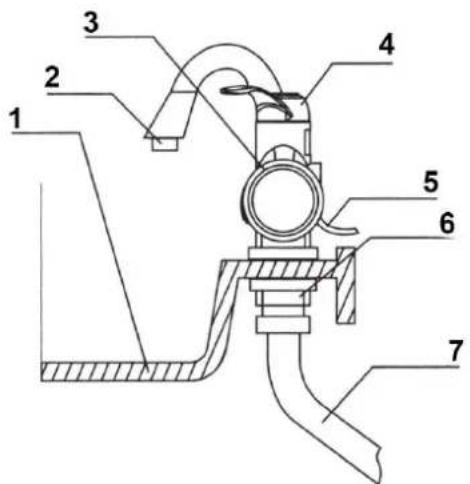

1. Das Verfahren der Standmontage ist in Abb. 2 dargestellt:

Abb. 2

1 Waschbecken
2 Strahlregler
3 Gehäuse
4 Griff - Wasserregulierung
5 Stromversorgungskabel
6 Verbindungsmutter
7 Metall, flexibler Schlauch

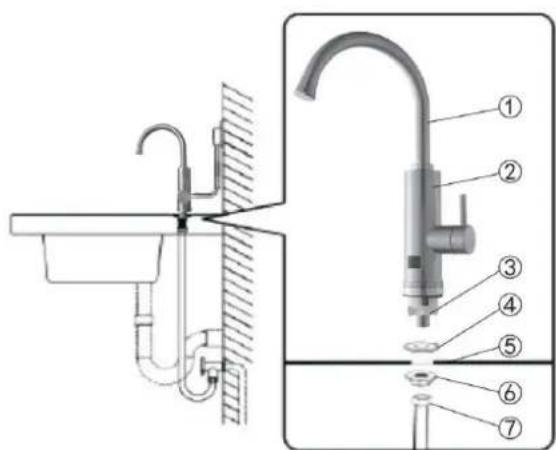

Modell IWH850:

1 Austritt
2 Hauptteil
3 Unterer Einlassstopfen
4 Gummiring
5 Waschbecken
6 Sicherungsmutter
7 Wasserversorgung

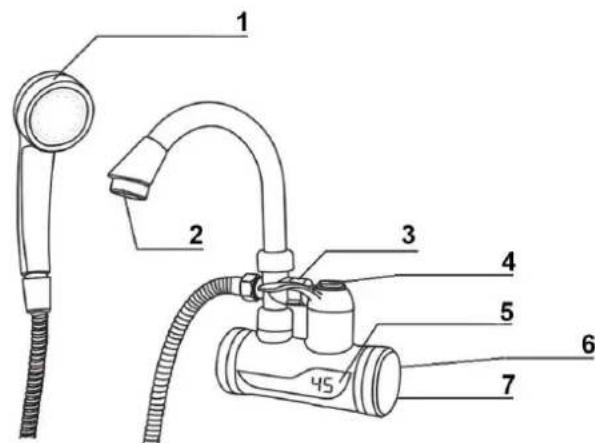

1. Montage für Badewannenbatterie mit Duschkopf. Abbildung 3:

Abb. 3

1 Duschkopf
2 Strahlregler
3 Adapter
4 Hebel zur Temperaturregelung
5 LED-Anzeige
6 Stromversorgungskabel
7 Wasserversorgung

Installation der Batterie – Schritt für Schritt:

1. Überprüfen, ob ein Sicherheitsventil im Wassersystem vorhanden ist, das sich vor der Batterie befinden sollte. Bei Zweifeln bitte einen Servicetechniker oder eine qualifizierte Person kontaktieren.
2. Wenn die Batterie befestigt werden muss (Abb. 2 und 3), dann so wie in der Abbildung gezeigt. Vergewissern, dass sie unbeweglich fixiert ist.
3. Überprüfen, ob alle Verbindungen gut angezogen sind.
4. Den Einstellgriff drehen und das Wasser ablassen. Die Komponenten auf Dichtheit überprüfen. Wenn es keine Lecks gibt, mit dem nächsten Schritt - Installation des Stromkreises - fortfahren.
5. Das Heizgerät an die Stromversorgung anschließen, das Kabel mit der Kabelklemme an der Wand befestigen (Stromleitung nicht beschädigen).
6. Den Bediengriff auf den Warmwasserbereich einstellen - die Digitalanzeige zeigt die Temperatur an und die Warmwasserbereitung beginnt. Den Bediengriff auf den Kaltwasserbereich stellen, das Display schaltet sich aus - das Wasser wird nicht erwärmt.
7. Bei Zweifeln jeglicher Art, bitte eine Service-Einrichtung kontaktieren.

WICHTIG!

Um den korrekten Wasserstand im Tank der Heizung sicherzustellen, muss das Gerät horizontal

installiert werden.

TECHNISCHE DATEN

MODEL	IWH150	IWH160	IWH350	IWH360	IWH370	IWH850	IWH460	IWH560
Spannung	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240V/50 Hz
Leistungsentnahme	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W
Durchflus	2 – 2,5 l/min	2 – 2,5 l/min	2 – 2,5 l/min	2 – 2,5 l/min	2 – 2,5 l/min	2 – 2,5 l/min	2 – 2,5 l/min	2 – 2,5 l/min
Arbeitsdruck	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa
Produkt – Abmessungen	25 x 14,5 x 6 cm	14,5 x 14,5 x 26,5 cm	16,7 x 23 x 19 cm	16,7 x 26 x 19 cm	16,7 x 30 x 19 cm	22,5 x 6 x 37 cm	18,5 x 6 x 21,5 cm	18,5 x 6 x 21,5 cm
Abmessungen der Verpackung	26 x 31,5 x 12 cm	21 x 29,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	45 x 8,5 x 25 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm
Gewicht	0,75 / 1,15 kg N.W/G.W	0.7 / 1.01 kg N.W/G.W	1,15 / 1,5 kg N.W/G.W	1,2 / 1,6 kg N.W/G.W	1,4 / 1,8 kg N.W/G.W	1,2 / 1,6 kg N.W/G.W	0.83 / 1.19 kg N.W/G.W	1.03 / 1.39 kg N.W/G.W

Verwendung

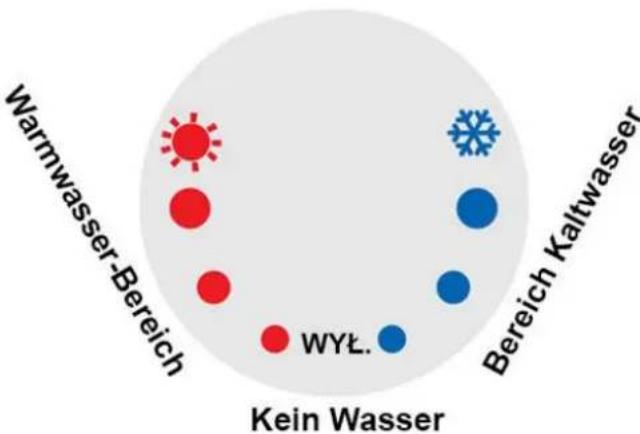

1. Griff zur Kontrolle der Wassertemperatur

Wie in der Abbildung dargestellt, hat der Hebel einen Schwenkbereich von 150°, der Warmwasserbereich beträgt 60°, der Kaltwasserbereich 60° und der mittlere Bereich 30°

bedeutet kein Wasser.

Die Batterie arbeitet nach dem Prinzip der Erwärmung des fließenden Wassers - je größer der Durchfluss, desto niedriger die Temperatur. Einfach den Hebel sanft über den

Heißwasserbereich bewegen - der Wasserhahn schaltet sich ein, das fließende Wasser wird erhitzt.

2. Nutzung von Wasser über die Handbrause

Um den Duschkopf der Duscharmatur zu benutzen, ziehen Sie den Adapter (Abb. 3). Das Wasser aus dem Akku wird zum Duschkopf geleitet. Um das Wasser zu stoppen, den Adapter drücken.

3. Temperatur-Anzeige

Das Display zeigt die Temperatur der Wassererwärmung und den Status des

Wasserhahnbetriebs - Aufheizen/kein Aufheizen - an. Die Temperatur des Wassers selbst kann von der auf dem Display angezeigten Temperatur abweichen. Wenn der Hebel in den Kaltwasserbereich bewegt wird, schaltet sich die Anzeige aus.

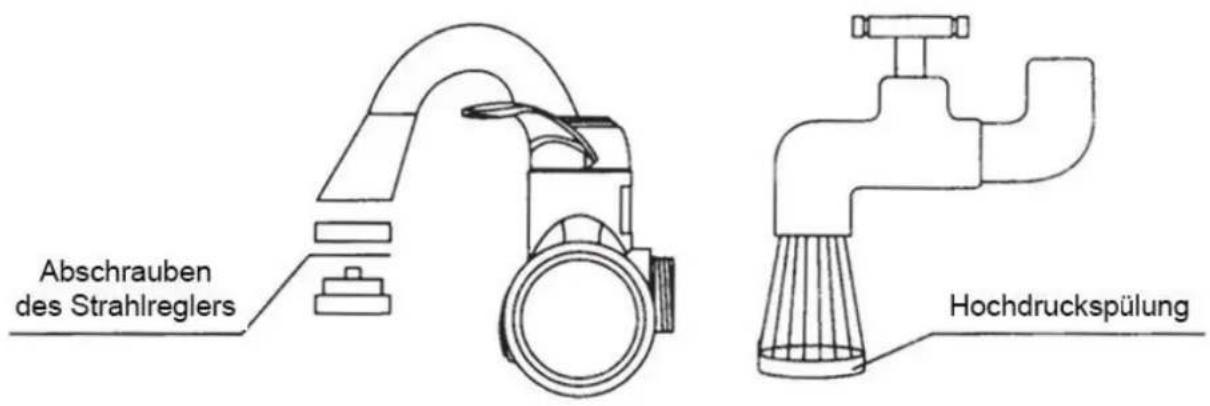

4. Reinigung des Strahlreglers

Den Strahlregler abschrauben, mit Hochdruckwasser ausspülen. Wenn das Innere des Strahlreglers nicht gereinigt werden kann, eine Nadel verwenden.

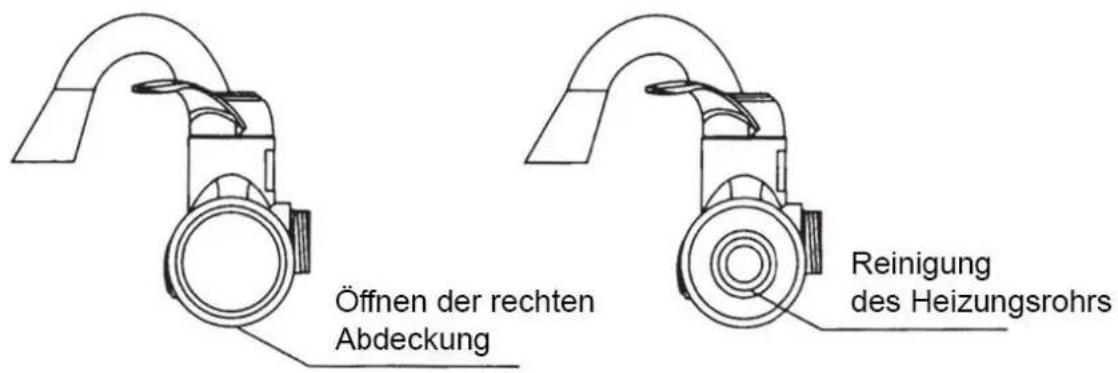

5. Reinigung des Heizungsrohrs

Die Abdeckung öffnen, das Rohr vorsichtig reinigen, z.B. mit einer Zahnbürste, anschließend mit Wasser ausspülen - wie unten dargestellt. Daran denken, vor der Reinigung den Strom abzuschalten!

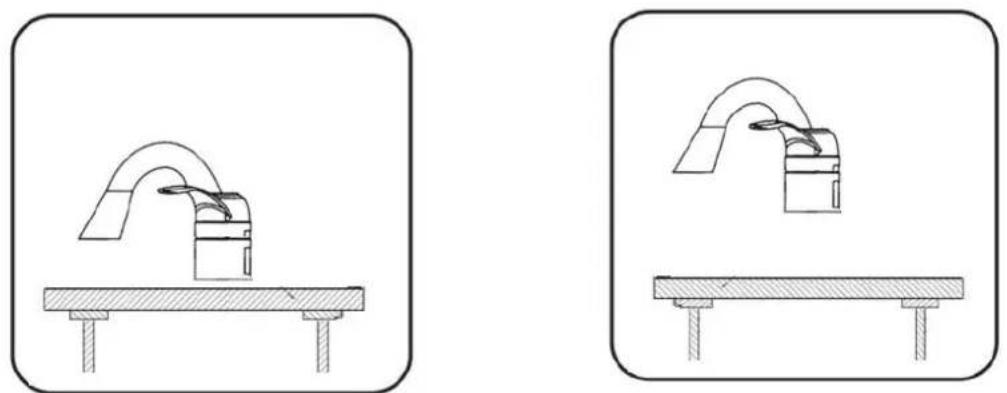

6. Sicherstellen, dass die elektrische Heizung korrekt horizontal positioniert ist.

Die Batterie muss parallel zur Tischplatte montiert werden. Dies gilt sowohl für Tisch- als auch für Wandmodelle.

Problem	Ursache	Lösung
Das Wasser erwärmt sich nicht.	Keine Stromversorgung oder der Wasserdruck ist zu niedrig.	Überprüfen Sie die Versorgung, der Mindestdruck darf nicht unter 0,04MPa liegen.
Wassertemperatur zu niedrig.	Der Wasserdruck ist zu hoch oder die Spannung zu niedrig.	Wasserfluss reduzieren, Spannung prüfen.
Hohe Wassertemperatur, niedriger Wasserdruck am Auslass.	Einlassschleuse oder niedriger Wasserdruck.	Überprüfen und entfernen Sie den Schmutz auf dem Einlassfilter, falls das Problem weiter besteht, bedeutet dies einen zu niedrigen Wasserdruck.
Die Temperaturanzeige leuchtet nicht auf.	Wasserdruck zu niedrig, Ausfall des Kreislaufsystems oder des Hahns.	Stellen Sie den richtigen Wasserdruck ein, prüfen Sie den Kreislauf, kontaktieren Sie den Service.
Während der Erwärmung schaltet sich die Stromsicherung aus.	Überlasteter Stromkreis, an den die Heizung angeschlossen ist.	Kontaktieren Sie einen Elektriker.
