| Produkttyp | Autoradio (1-DIN) |
| Marke | Auna |
| Modell | MD-200 2G |
| Abmessungen (B x H x T) | ca. 178 x 50 x 100 mm |
| Gewicht | ca. 0,5 kg |
| Stromversorgung | 12 V DC (Fahrzeugbordnetz) |
| Maximale Ausgangsleistung | 4 x 50 Watt |
| RMS-Ausgangsleistung | 4 x 20 Watt |
| Radiofunktionen | FM/AM-Tuner mit RDS, manueller und automatischer Sendersuche |
| Wiedergabemöglichkeiten | USB, SD-Karte, AUX-Eingang, Bluetooth (Freisprecheinrichtung & Audio-Streaming) |
| Display | LCD-Display mit Hintergrundbeleuchtung (Farbe: Blau/Weiß) |
| Bedienung | Drehregler, Tasten (Mode, Band, Lautstärke, etc.) |
| Bluetooth-Version | 2.0 + EDR |
| Freisprechfunktion | Ja, mit integriertem Mikrofon |
| Anschlüsse | USB 2.0, SD-Kartenslot (max. 32 GB), AUX 3,5 mm, Antenneneingang |
| Audio-Einstellungen | Equalizer (Presets), Lautstärke, Balance, Fader |
| Reinigung und Pflege | Gehäuse mit trockenem Tuch reinigen; keine aggressiven Reinigungsmittel verwenden |
| Sicherheitshinweise | Nur in Fahrzeugen mit 12-Volt-Bordnetz verwenden; Sicherung vor Installation entfernen; Fachgerechter Einbau empfohlen |
| Lieferumfang | Autoradio, Montagerahmen, ISO-Stecker, Bedienungsanleitung |
| Hersteller | Auna |
Häufig gestellte Fragen - MD-200 2G Auna
Benutzerfragen zu MD-200 2G Auna
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Autoradio kostenlos im PDF-Format! Finden Sie Ihr Handbuch MD-200 2G - Auna und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MD-200 2G von der Marke Auna.
BEDIENUNGSANLEITUNG MD-200 2G Auna
Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen.
Warnung
Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
- Setzen Sie dieses Gerät nicht dem Regen aus.
- Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät.
- Ausschließlich das empfohlene Zubehör verwenden.
- Reparieren Sie dieses Gerät nicht selbst.
Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal. - Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
- Stellen Sie keine schweren Gegenstände auf dieses Gerät.
- Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Blockieren Sie nicht die Belüftungsöffnungen. - Installieren Sie die Geräte nicht in unmittelbarer Nähe von Hitzequellen wie Heizungen, Herden, Öfen oder anderen heiß werdenden Geräten (wie z.B. Verstärkern o.a.)
Netzkabel/Netzteil
Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:
- Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf diesem Gerät angegebenen Wert entspricht.
- Ziehen Sie nicht am Kabel, knicken Sie es nicht und stellen Sie keine schweren Gegenstände darauf.
- Fassen Sie die Stecker nicht mit nassen Händen an.
- Fassen Sie die Stecker beim Herausziehen an ihrem Korpus an.
Sicherung
- Verwenden Sie nur Sicherungen, die mit der verwendeten baugleich sind. Sehen Sie im Handbuch Ihres Fahrzeugs nach, falls Sie sich nicht sicher sind und befragen Sie den Kundendienst ihres Fahrzugherstellers zu weiteren Informationen diesbezüglich.
Kleine Objekte/Verpackungsteile
(Plastikbeutel, Karton, etc.)
- Bewahren Sie kleine Objekte (z.B. Schrauben und anderes Montagematerial, Speicherkarten) und Verpackungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen verschluckt werden können. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!
Achtung - Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.
Transport des Gerätes
Bitte bewahren Sie die Originalverpackung auf. Um einen ausreichender Schutz beim Transport des Gerätes zu erreichen, verpacken Sie das Gerät in der Originalverpackung.
Reinigung der äußeren Oberfläche
Verwenden Sie keine flüchtigen Flüssigkeiten, wie Insektensprays. Durch zu starken Druck beim Abwischen können die Oberflächen beschädigt werden. Gummi- oder Plastikteile sollten nicht über einen längeren Zeitraum mit dem Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch.
Einbau / Inbetriebnahme
Vor dem Festen Einbau des Autoradios, verbinden Sie zunächst die Lautsprecher- sowie Stromkabel mit dem Gerät. Wenn es nichts zu beanstanden gibt, bauen Sie das Autoradio wie auf der Abbildung ein:
- Befestigen Sie zunächst den Metallrahmen im Einbauschacht.
- Befestigen Sie anschließend die Kunststoffblende an der Front des Einbauschachts.
- Schließen Sie alle Kabel (Antenne, Strom, Lautsprecher-/Verstärkerkabel am Radio an.
- Schieben Sie das Radio gerade und gleichmäßig in den Metallrahmen.

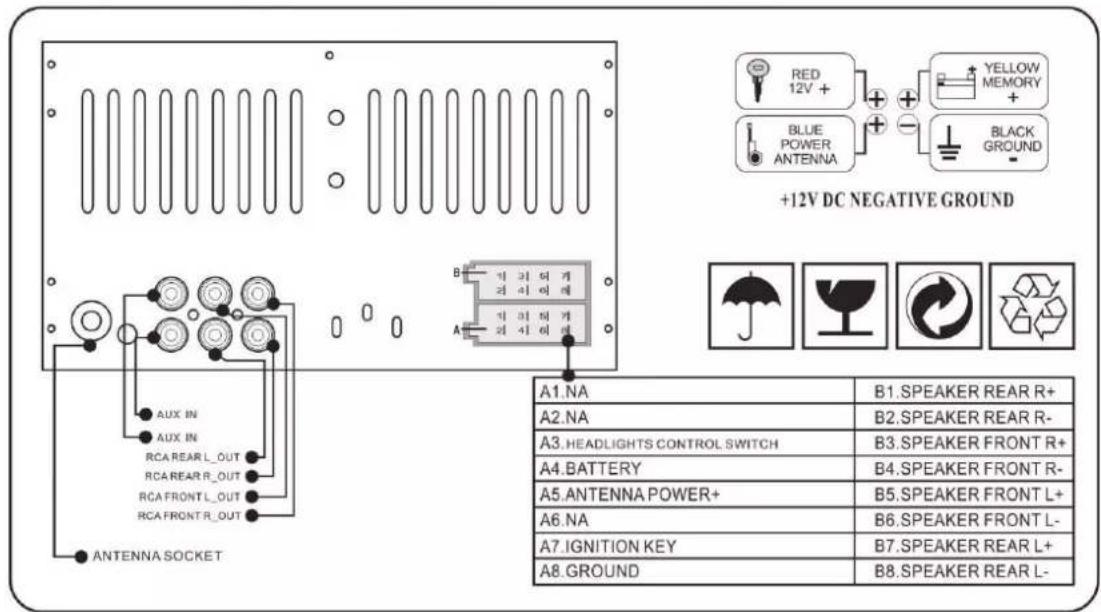

Anschlussdiagram:
Bedienelemente + Nutzung
- POWER / MOD / VOL /
o Schaltet das Gerät ein / aus (lange gedrückt halten)
o Schaltet zwischen den Geräte-Modi um: Radio -> USB -> SD -> AUX IN -> Bluetooth -> Radio (drücken, im eingeschalteten Zustand)
o Ändern der Lautstärke (drehen, wenn eingeschaltet)
o Abweisen von Anrufen (im Bluetooth-Freisprech-Modus)
- CLK
o Kurz drücken für Anzeige der Uhrzeit; Wiederholt drücken für Anzeige des Datums
o Stellen der Uhzeit:
- Drücken Sie CLK, um die Uhrzeit anzuzeigen; drücken Sie dann CLK länger: Die Stunden-Anzeige blinkt nun und kann per POWER / MOD / VOK eingestellt werden. Dr nochmals CLK und verfahren Sie analog mit den Minuten.
- Stellen Sie das Datum auf die selbe Weise ein.
BAND
o Radio-Modus:
- Drücken, um das Band in der Reihenfolge FM1 -> FM2 -> FM3 zu wählen.
- Lange gedrückt halten für automatischen Sendersuchlauf mit anschließender automatischer Speicherung der gefundenen Sender.
o USB-/SD-Modus:
- Anzeige der Titelliste für die Auswahl per MOD / VOL oder per Zifferntasten; Drücken Sie TUNE / SEL zum bestätigen (=abspielen).
• □
o Radio-Modus:
- Kurz drücken für automatischen Sendersuchlauf abwärts; Gedrückt halten für manuelles Suchen abwärts.
o Musik-Modus / Bluetooth-Modus:
- Song zurück; Zurückspulen.
• □
o Radio-Modus:
- Kurz drücken für automatischen Sendersuchlauf aufwärts; Gedrückt halten für manuelles Suchen aufwärts.
o Musik-Modus / Bluetooth-Modus:
- Song vor; Vorspulen.
- TUNE / SEL /
o Radio-Modus:
- Frequenz manuell aufwärts (im Uhrzeigersinn) bzw. abwärts (gegen den Uhrzeigersinn) ändern.
o MP3-Modus:
- Vorspulen (im Uhrzeigersinn) bzw. Zurückspulen (gegen den Uhrzeigersinn).
o Bluetooth-Modus:
o Generell: Drücken für Einstellungen (VOL -> CLR -> Bass -> Treble -> Balance -> Fader -> Loudness -> EQ -> VOL) - Jeweils drehen, um die Einstellungen zu verändern bzw. diese ein- oder auszuschalten.
• 1 / PAU
o Radio-Modus:
- Kurz drücken zum Abrufen des hier gespeicherten Senders; Gedrückt halten, um den aktuellen Sender hier abzuspeichern.
o Musik-Modus / Bluetooth-Modus:
- Pause
• 2 / INT
o Radio-Modus:
- Kurz drücken zum Abrufen des hier gespeicherten Senders; Gedrückt halten, um den aktuellen Sender hier abzuspeichern.
o Musik-Modus:
- Gibt einen Überblick über die auf dem aktuellen Medium vorhandenen Dateien (spielt jeden Song 10 Sekunden lang und schaltet dann automatisch weiter).
• 3 / RPT
o Radio-Modus:
- Kurz drücken zum Abrufen des hier gespeicherten Senders; Gedrückt halten, um den aktuellen Sender hier abzuspeichern.
o Musik-Modus:
- Repeat-Funktionen:
• RPT ONE = Aktueller Song wird wiederholt
- RPT DIR = Das aktuelle Verzeichnis auf USB-Stick/SD-Karte wird wiederholt
• RPT ALL = Alle Dateien werden wiederholt
• 4 / RDM
o Radio-Modus:
- Kurz drücken zum Abrufen des hier gespeicherten Senders; Gedrückt halten, um den aktuellen Sender hier abzuspeichern.
o Musik-Modus:
- Abspielen im Zufallsmodus (ein/aus)
- 5 / -10
o Radio-Modus:
- Kurz drücken zum Abrufen des hier gespeicherten Senders; Gedrückt halten, um den aktuellen Sender hier abzuspeichern.
o Musik-Modus:
- Kurz drücken für Sprung 10 Songs zurück; gedrückt halten für Zurückspringen zum vorigen Ordner.
- 6 / +10
o Radio-Modus:
- Kurz drücken zum Abrufen des hier gespeicherten Senders; Gedrückt halten, um den aktuellen Sender hier abzuspeichern.
o Musik-Modus:
- Kurz drücken für Sprung 10 Songs vor; gedrückt halten für Zurückspringen zum nächst folgenden Ordner.
- SD/MMC-CARD:
Führen Sie hier eine SD-/MMC-Karte mit ihren MP3-Dateien ein.
Führen Sie hier einen USB-Stick ein / schließen Sie einen Datenträger mit Ihren MP3-Dateien hier an.
- AUX IN:
Schließen Sie hier ein externes Audiogerät an.

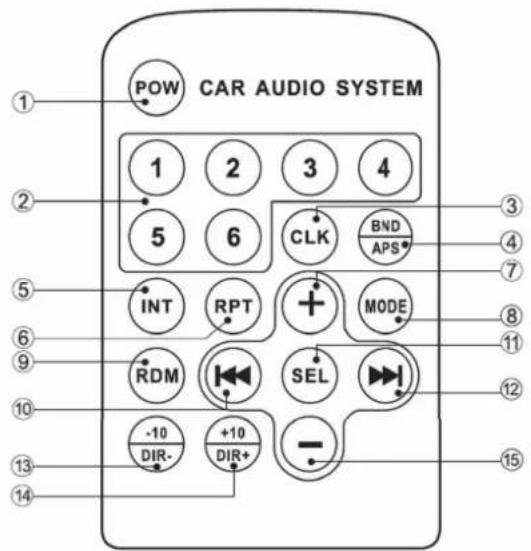

Fernbedienung
- POWER
2.Number Button
-
Clock
-
Band/APS
5.INT
6.REPEAT
7.Volume +
Bluetooth-Verbindung
- Drücken Sie POWER / MOD / VOL wiederholt, bis „BT“ sowie „CONNECTED“ angezeigt wird.
- Schalten Sie Bluetooth auf Ihrem Startphone / Tablet ein und verbinden Sie dieses mit „CAR BT“. Falls Sie aufgefordert werden, ein Passwort einzugeben, tippen Sie „0000“ (null null null null) ein.
Sicherheitshinweise und Gewährleistung
- Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können.
- Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch.
-
Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Umgebung des Produktes.
-
Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtun Verletzungsgefahr!
- Öff nen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
- Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus bereits geringer Höhe beschädigt werden.
- Halten Sie das Produkt fern von Feuchtigkeit und extremer Hitze.
ACHTUNG:
Es wird keine Haftung für Folgeschäden übernommen. Technische Änderungen und Irrtümer vorbehalten!
Wichtige Hinweise zur Entsorgung
Dieses Elektrogerät gehört NICHT in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öff entlichen Sammelstellen in Ihrer Gemeinde.
Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/ Monat/ Jahr sowie über etwa anfallende Kosten bei Abholung entnehmen Sie bitte den Informationen der jeweiligen Gemeinde.
Warnhinweise
- Reparaturen am Gerät sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden.
- Öff nen Sie in keinem Fall das Gerät.
- Falscher Zusammenbau führt möglicherweise zu Fehlfunktionen oder dem Totalausfall.
- Das Gerät sollte vor jeglichen Feuchtigkeit und direkter Sonneneinstrahlung geschützt werden.
• Das Gerät bitte nicht mit Reinigungsmitteln reinigen. - Verwenden Sie zur Reinigung nur ein trockenes (Mikrofaser) Tuch.
- Schließen Sie das Gerät nur an die dafür vorgesehene Netzspannung.
- Schließen Sie das Gerät in keinem Fall an andere Spannungen als vorgesehen an.
Die Gewährleistung verfällt bei Fremdeingriff en in das Gerät.
Entsorgung
Befi ndet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoff en zu verringern.
Konformitätserklärung
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2014/35/EU (LVD)
2011/65/EU (RoHS)
2014/53/EU (RED)
Precautions for use
- Aux In: Outer signal input socket.
Bluetooth Operation
EU-Konformitätserklärung
Wir, die
CHAL-TEC GmbH
Wallstraße 16
10179 Berlin
erklären hiermit, dass der nachfolgend bezeichnete Funkanlagentyp:
Auna MD-200 G2 Autoradio Artikelnr. 10026824
allen folgenden einschlägigen Bestimmungen entspricht:
RED-Richtlinie 2014/53/EU
LVD-Richtlinie 2014/35/EU
RoHS-Richtlinie 2011/65/EU.
Angewandte harmonisierte Normen:
EN 60950-1:2006+A2:2013
EN 62479:2010
EN 62311:2008
EN 300 328 V2.1.1 (2016-11)
EN 303 413 V1.1.1 (2017-06)
chal-tec gmbh Walistraße 16 | 10179 Berlin | electronic-star.de
Berlin, 20. Juli 2018
Sebastian Jäger
