HTC 1000 - Batterieladegerät H-Tronic - Kostenlose Bedienungsanleitung

Produkttyp	Batterieladegerät
Modell	HTC 1000
Marke	H-Tronic
Abmessungen (L x B x H)	174 x 55 x 46 mm
Gewicht	ca. 330 g
Betriebsspannung	220 - 240 V/AC (50/60 Hz)
Ladestrom	max. 1 A (automatische Anpassung)
Ladeschlussspannung	14,3 V
Geeignet für Batterietypen	12 V Bleibatterien (Gel, AGM, EXIDE, Hawker, Säure)
Batteriekapazität (empfohlen)	1,2 Ah bis 40 Ah
Schutzart (Gehäuse)	IP65
Ladekennlinie	I/U (Konstantstrom, Konstantspannung)
Ladephasen	I-Phase, U-Phase, Erhaltungsladen
Anzeigen	4 LEDs: Netz, Laden, Fertig, Fehler
Sicherheitsmerkmale	Verpolungs- und kurzschlusssicher, elektronische Schutzschaltung
Zubehör (optional)	Ringösenkabel (1250740), Bordnetzstecker (1250750)
Netzkabellänge	ca. 1,50 m
Ladekabellänge (inkl. Zubehör)	ca. 1,90 m
Sicherung im Ladekabel	10 A
Betriebstemperaturbereich	-15°C bis +45°C
Pflege und Reinigung	Mit trockenem, weichem Tuch reinigen; keine aggressiven Reinigungsmittel
Reparatur und Ersatzteile	Nur durch Fachkraft; Original-Ersatzteile verwenden
Garantie	2 Jahre (Gewährleistung)
Hersteller	H-TRONIC GmbH, Dienhof 11, 92242 Hirschau

Häufig gestellte Fragen - HTC 1000 H-Tronic

Welche Batterietypen kann ich mit dem HTC 1000 laden?

Wie lange dauert ein Ladevorgang?

Was bedeuten die LED-Anzeigen?

Ist das Ladegerät verpolungssicher?

Kann ich das Ladegerät im Fahrzeug fest installieren?

Wie reinige ich das Ladegerät?

Was tun, wenn die Fehler-LED blinkt?

Welche Sicherung ist verbaut?

Kann ich das Gerät im Freien verwenden?

Wie schließe ich die Batterie richtig an?

BEDIENUNGSANLEITUNG HTC 1000 H-Tronic

BEDIENUNGSANLEITUNG DEUTSCH

1. Bestimmungsgemäße Verwendung....5
2. Personensicherheit/Produktsicherheit ....5
3. Steckverbindersystem 9
4. Optionales Zubehör 9
5. Anschluss und Inbetriebnahme 10
6. Anzeigen und ihre Bedeutung....13
7. Kurzanleitung Inbetriebnahme (für erfahrene Anwender)....14
8. Beschreibung des Ladeablaufs....15
9. Pflege und Wartung 16
10. Garantie/Gewährleistung 16
11. Hinweise zum Umweltschutz ....18

ENGLISH MANUAL (page 19)

Für alle 12 V Bleibatterien, sowie wartungsfreie Gel-Batterien, EXIDE, AGM, Hawker, Microflies- und Säurebatterien.

DER HTC 1000 ist eines der modernsten und intelligentesten Batterielade-Diagnose- und Testgeräte. Er arbeitet mit modernster kennliniengesteuerter Ladetechnik und sorgt somit für eine optimale Ladung und Pflege von Batterien. Eine intelligente Software überwacht ständig die kompletten Funktionen und steuert je nach Zustand der Batterie den richtigen Ladeablauf.

MERKMALE

• I/U-Ladekennlinie I-Phase, U-Phase
• Erhaltungsladen
• Batterie-Testfunktion, Defekterkennung
• Für 12 V Bleibatterien
• Ladestrom max.1 A (automatische Anpassung)
• 4 LED-Anzeigen für den Status

– Verpolungs- und kurzschlusssicher durch elektronische Schutzschaltung

ACHTUNG!

Bitte Anleitung vor

Inbetriebnahme

des Gerätes

sorgfältig lesen!

TECHNISCHE DATEN

• Betriebsspannung: 220 - 240 V/AC (50/60 Hz)
• Ladeschlussspannung: 14,3 V
• Ladestrom: max. 1 A
  – Schutzart (Gehäuse): IP65
• Betriebsbedingungen: -15°C bis +45°C
• Abmessungen (L x B x H): 174 x 55 x 46 mm
  – Gewicht: ca. 330 g
• Länge Netzkabel: ca. 1,50 m
• Länge Ladekabel (inkl. Zubehör): ca. 1,90 m
• Sicherung (Ladekabel): 10 A
• Für 12 V Bleibatterien
• Batteriespannung: 12 V (6 Zellen bei Bleibatterien)
• Batteriekapazität (empfohlen): 1,2 Ah bis 40 Ah

WARN- UND SICHERHEITSHINWEISE

Bitte lesen die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die in dieser Bedienungsanleitung gemachten Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. Diese Anleitung ist Bestandteil des Gerätes und daher sorgfältig aufzubewahren. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter. Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und Gesundheitsstörungen zusätzlich folgendes: Eine Reparatur des Gerätes darf nur vom Fachmann durchgeführt werden!

ACHTUNG! Öffnen des Gerätes nur durch eine Elektrofachkraft!

Beim Öffnen des Gerätes sind spannungsführende Teile frei zugänglich.

Vor dem Öffnen muss unbedingt der Netzstecker gezogen werden.

1. BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Produkt ist dazu bestimmt, Bleibatterien der Typen Gel-Batterien, EXIDE, AGM, Hawker, Microflies- und Säurebatterien mit einer Nennspannung von 12 V und einer Kapazität von 1,2 Ah bis max. 40 Ah vollautomatisch aufzuladen. Der Anschluss an die Batterie erfolgt über ein Ladekabel mit Ladeklemmen. Optionales Zubehör kann durch ein Steckverbindersystem mit dem Ladegerät verbunden werden.

Das Ladegerät darf nur an einer Netzsteckdose des öffentlichen Versorgungsnetzes (220 V bis 240 V/AC, 50/60 Hz) betrieben werden. Das Ladegerät ist gegen Überlastung, Verpolung und Kurzschluss gesichert.

Aus Sicherheits- und Zulassungsgründen (CE-Konformität) dürfen Sie die Produkte nicht umbauen und/oder verändern. Es dürfen nur wiederaufladbare Batterien an das Ladegerät angeschlossen werden. Batterien wie z.B. Zink-Kohle oder Alkali-Mangan sind nicht für das Ladegerät geeignet.

Bei Fragen zur bestimmungsgemäßen Verwendung können Sie unseren technischen Support kontaktieren: Tel. [phone] · E-Mail: [e-mail]

Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie zum Beispiel Kurzschluss, Brand, Explosion, Stromschlag, etc. hervorrufen.

Die Produkte erfüllen die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

2. PERSONENSICHERHEIT/PRODUKTSICHERHEIT

Dieses Ladegerät ist kein Spielzeug. Geräte, die an Netzspannung betrieben werden, gehören daher nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.

- Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden. Entsorgen Sie daher nicht benötigtes Verpackungsmaterial ordnungsgemäß oder bewahren Sie dieses an einem für Kinder unzugänglichen Ort auf. Es besteht Erstickungsgefahr!

- Dieses Gerät darf von Kindern ab einem Alter von acht (8) Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

- Das Produkt ist in Schutzklasse II aufgebaut. Als Spannungsquelle darf nur eine Netzsteckdose des öffentlichen Versorgungsnetzes (220 bis 240 V/AC, 50/60 Hz) verwendet werden. Die Netzsteckdose, die zum Anschluss verwendet wird, muss sich in der Nähe des Ladegeräts befinden und leicht zugänglich sein.

- Gießen sie nie Flüssigkeiten über oder neben dem Produkt aus. Stellen sie keine Gefäße mit Flüssigkeiten, z.B. Vasen oder Pflanzen, auf oder neben dem Ladegerät auf. Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die elektrische Sicherheit beeinträchtigen. Außerdem besteht höchste Gefahr eines Brandes oder eines lebensgefährlichen elektrischen Schlages! Sollte dennoch Flüssigkeit ins Geräteinnere gelangt sein, schalten sie sofort die Netzsteckdose, an der das Produkt angeschlossen ist, allpolig ab (Sicherung/Sicherungsautomat/Fl-Schutzschalter des zugehörigen Stromkreises abschalten). Ziehen sie erst danach den Stecker aus der Netzsteckdose und wenden sie sich an eine Fachkraft. Betreiben Sie das Produkt nicht mehr.

- Vermeiden Sie folgende widrige Umgebungsbedingungen am Verwendungsort, beim Transport bzw. bei der Lagerung:

• Nässe oder zu hohe Luftfeuchtigkeit
• Extreme Kälte oder Hitze
  – Direkte Sonneneinstrahlung
• Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
• Starke Vibrationen
• Starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern

- Der Betrieb in Umgebungen mit hohem Staubanteil, mit brennbaren Gasen, Dämpfen oder Lösungsmitteln ist nicht gestattet. Es besteht Explosions- und Brandgefahr!

- Achten Sie auf eine ausreichende Belüftung der Batterie am Verwendungsort. Das Ladegerät und die Batterie müssen so aufgestellt/platziert werden, dass eine Luftzirkulation stattfinden kann. Decken Sie Ladegerät und die Batterie niemals ab.

- Stecken Sie niemals Gegenstände in eventuell vorhandene Öffnungen des Gehäuses, es besteht Lebensgefahr durch einen elektrischen Schlag!

- Wenn das Produkt von einem kalten in einen warmen Raum gebracht wird, kann Kondenswasser entstehen. Bevor Sie es mit der Netzspannung verbinden und einschalten, lassen Sie das Produkt zuerst auf Zimmertemperatur kommen. Dies kann mehrere Stunden dauern. Andernfalls kann nicht nur das Produkt zerstört werden, sondern es besteht auch die Gefahr eines lebensgefährlichen elektrischen Schlages!

- Das Produkt darf nie mit feuchten oder nassen Händen angefasst werden. Andernfalls besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

- Das Ladekabel darf keine heiße Flächen berühren, nicht gequetscht oder durch scharfe Kanten beschädigt werden.

- Verwenden Sie das Produkt nicht, wenn es beschädigt ist. Es besteht Lebensgefahr durch einen elektrischen Schlag!

- Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

- das Produkt sichtbare Beschädigungen aufweist

- das Produkt nicht oder nicht richtig arbeitet (austretender Qualm bzw. Brandgeruch, hörbare Knistergeräusche, Verfärbungen am Produkt oder angrenzenden Flächen)

- das Produkt unter ungünstigen Verhältnissen gelagert wurde

– schwere Transportbeanspruchungen aufgetreten sind

- Wenn das Produkt Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung für die Netzsteckdose allpolig ab, an der das Produkt angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend Fl-Schutzschalter abschalten). Ziehen Sie erst danach den Netz-Stecker des Ladegerätes aus der Netzsteckdose. Betreiben Sie das Produkt nicht mehr, sondern bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

• Beachten Sie unbedingt beim Laden von Batterien die Ladevorschriften des jeweiligen Batterie-Herstellers.
• Bei unsachgemäßer Handhabung (falscher Batterietyp, falscher Spannungsbereich oder Falschpolung und gleichzeitigem Versagen der Schutzeinrichtungen des Ladegerätes) kann die Batterie überladen bzw. zerstört werden. Im schlimmsten Fall kann die Batterie explodieren und dadurch erheblichen Schaden anrichten.
• Halten Sie Sendeanlagen (Funktelefone, Sendeanlagen für Modellbau usw.) vom Ladegerät fern, weil die einfallende Senderabstrahlung zur Störung des Ladebetriebs bzw. zur Zerstörung des Ladegerätes und damit auch der Batterie führen kann.
• Laden Sie keine Batterie in einem Boot oder Wasserfahrzeug. Die Batterie muss zum Laden aus dem Boot oder Wasserfahrzeug entfernt werden.
• Ladegeräte und die angeschlossenen Batterien dürfen nicht unbeaufsichtigt betrieben werden. Wenn Sie Zweifel über die Arbeitsweise, Anschluss und Sicherheit des Ladegerätes haben, wenden Sie sich an eine fachkundige Person.
• Lassen Sie Wartungs- und Reparaturarbeiten ausschließlich von einer fachkundigen Person bzw. einer Fachwerkstatt durchführen.
• Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein, so setzen Sie sich bitte mit unserem technischen Support in Verbindung.

Sie erreichen unsere technische Hotline unter folgenden Kontaktdaten: Telefon [phone] — E-Mail [e-mail]

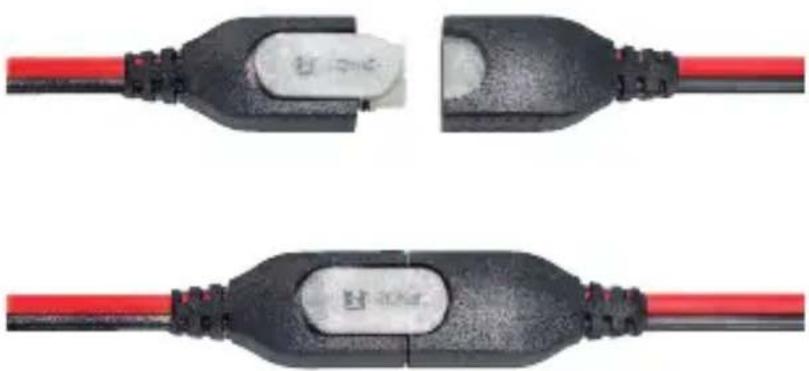

3. STECKVERBINDERSYSTEM

Mit Hilfe des Steckverbindersystems können Sie optionales Zubehör mit Ihrem HTC Ladegerät schnell, einfach und sicher verbinden. Zum Verbinden stecken Sie beide Hälften des Steckverbinders zusammen, bis diese einrasten. Zum Trennen betätigten Sie die Entriegelung am Steckverbinder und ziehen beide Hälften auseinander. Ziehen und drücken Sie nie am Kabel, sondern am Gehäuse des Steckverbindersystems.

Verwenden Sie nur kompatibles Zubehör für Ihr HTC Ladegerät. Für die Ladegeräte HTC 1000 (Art.-Nr. 1250700), HTC 2000 (Art.-Nr. 1250710) und HTC 4000 (Art.-Nr. 1250715) können optional ein HTC Ringösenkabel (Art.-Nr. 1250740), sowie ein HTC Ladestecker für Bordnetzsteckdosen (Art.-Nr. 1250750) verwendet werden.

HTC Ringösenkabel HT (Art.-Nr. 1250740) (Art.-Nr. 1250750)

HTC Ladestecker für Bordnetzsteckdose

5. ANSCHLUSS UND INBETRIEBNAHME

ACHTUNG! Unsachgemäßer Umgang mit Batterie und Ladegerät sind potentielle Gefahrenquellen. Stellen Sie daher sicher, dass alle Vorbereitungen ordnungsgemäß durchgeführt wurden.

- Überprüfen Sie vor jeder Inbetriebnahme Ihr Ladegerät und dessen Kabel auf Beschädigung(en). Nehmen Sie das Gerät auf keinen Fall in Betrieb, wenn die schützende Isolierung des Netz- oder Ladekabels gequetscht, eingerissen oder anderweitig beschädigt ist.

- Überprüfen Sie vor dem Laden, ob die Spannung der Batterie 12V beträgt.

- Explosive Gase können sich in Bodennähe ansammeln. Stellen Sie das Ladegerät nicht direkt über den Boden auf. Positionieren Sie es nicht direkt auf oder in unmittelbarer Nähe zur Batterie. Sorgen Sie während des Ladens für ausreichende Belüftung des Raumes.

- Bei nicht wartungsfreien Batterien wird der Ausbau der Batterie aus dem Fahrzeug empfohlen, da z.B. austretende Batteriesäure das Fahrzeug schädigen könnte. Dabei sind die Herstellerangaben zum Ausbau der Batterie zu beachten.Schwefelsäure ist stark ätzend und stellt deshalb eine ernst zu nehmende Gefahrenquelle dar. Bei Batterien, die nicht wartungsfrei sind, ist es wichtig, regelmäßig das Batteriegehäuse zu öffnen und die Flüssigkeitsstände zu kontrollieren. Die Kontrolle der Flüssigkeiten darf keinesfalls ohne Schutzkleidung und nur unter besonderer Vorsicht geschehen, da sonst gefährliche Verätzungen und ernsthafte Gesundheitsschäden drohen. Beachten Sie unbedingt die Hinweise der Batteriehersteller. Bei zu geringem Säurestand muss entsprechend Batteriewasser bis zur entsprechenden Füllmarke aufgefüllt werden. Lassen Sie die Zellen während des gesamten Ladevorganges geöffnet, damit entstehende Gase entweichen können.

- Öffnen Sie bei nicht wartungsfreien Batterien vor dem Laden die Verschlussstopfen der einzelnen Zellen (vorher Reinigung der Batterieoberfläche um zu vermeiden, dass Schmutz in die Batterie gelangt). Lassen Sie das Batteriegehäuse ein paar Minuten auslüften, damit sich feuergefährliche Gase verflüchtigen können!

• Verlegen Sie alle Kabel so, dass keine Stolpergefahr entsteht und eine Beschädigung der Kabel ausgeschlossen ist. Achten Sie darauf, dass das Ladegerät und die Kabel nicht durch Schließen von Türen, Abdeckungen von Motorteilen usw. beschädigt oder gequetscht werden.
• Wenn die Batteriekontakte schwer zugänglich sind oder die Klemmen des Ladegerätes mit anliegenden Komponenten in Berührung kommen können, muss die Batterie ausgebaut werden. Die Herstellerangaben zum Ausbau der Batterie sind zu beachten.
• Vergewissern Sie sich, dass das Ladegerät vor dem Anschluss an die Batterie zunächst nicht an die Netzsteckdose angeschlossen ist.

DIE FOLGENDE ANSCHLUSSREIHENFOLGE IST UNBEDINGT EINZUHALTEN:

LADEN DER BATTERIE IM EINGEBAUTEN ZUSTAND:

Verbinden Sie das Ladekabel mittels Batterieklemmen mit der Batterie. Klemmen Sie zuerst die rote Ladeklemme (Plus) an den Pluspol der Batterie. Klemmen Sie danach die schwarze Klemme (Minus) an das Fahrzeugchassis oder den Motorblock, jedoch nicht in die Nähe der Batterie, der Kraftstoffleitung oder des Vergasers und nicht an Metallschellen oder an bewegliche Teile.

• Schließen Sie nun das Batterieladegerät an das Stromnetz an. Die LED 1 „Netz“ leuchtet.
• Ist die Batterie polungsrichtig angeschlossen, nicht defekt (hochohmig/unterbrochen) und die Netzversorgung gewährleistet, beginnt nach wenigen Sekunden der Ladevorgang LED 2 „Laden“.
• Ladevorgänge können unterschiedlich lang sein. Abhängig von der Kapazität und dem Zustand der Batterie, kann der Ladevorgang durchaus mehrere Stunden bzw. Tage dauern.
• Sie können den Ladeprozess beenden, wenn LED 3 „Fertig“ dauerhaft leuchtet.

Sollte einmal der Ladevorgang nicht starten, könnte eventuell die Sicherung defekt sein. Erneuern Sie in diesem Fall die Sicherung und überprüfen Sie die Verkabelung.

Beachten Sie bei einem Festanschluss, dass weder das Ladegerät noch die Anschlüsse der Ladekabel Feuchtigkeit ausgesetzt werden. Der Betrieb des Ladegerätes im eingebauten Zustand (Festanschluss im Fahrzeug) ist nur in trockenen, geschlossenen Räumen (z.B. einer Garage) zulässig. Wenn das Ladegerät nicht an einem Stromnetz angeschlossen ist, fließt ein geringer Rückstrom und entlädt die Batterie. Deshalb empfehlen wir den Festanschluss nur bei Fahrzeugen, die regelmäßig bewegt und geladen werden.

- Nach dem Ladevorgang ist zuerst das Ladegerät vom Stromnetz zu trennen.

FOLGENDE REIHENFOLGE FÜR DAS ABKLEMMEN DER LADE-KLEMMEN IST UNBEDINGT EINZUHALTEN:

1. Trennen Sie zuerst die schwarze Ladeklemme (Minus) vom Fahrzeugchassis oder dem Motorblock.
2. Trennen Sie anschließend die rote Klemme (Plus) vom Pluspol der Batterie.

LADEVORGANG UNTERBRECHEN

Ein Ladevorgang kann jederzeit unterbrochen werden. Bevor jedoch die Batterie vom Ladegerät getrennt wird, muss immer das Ladegerät vom Netz getrennt sein.

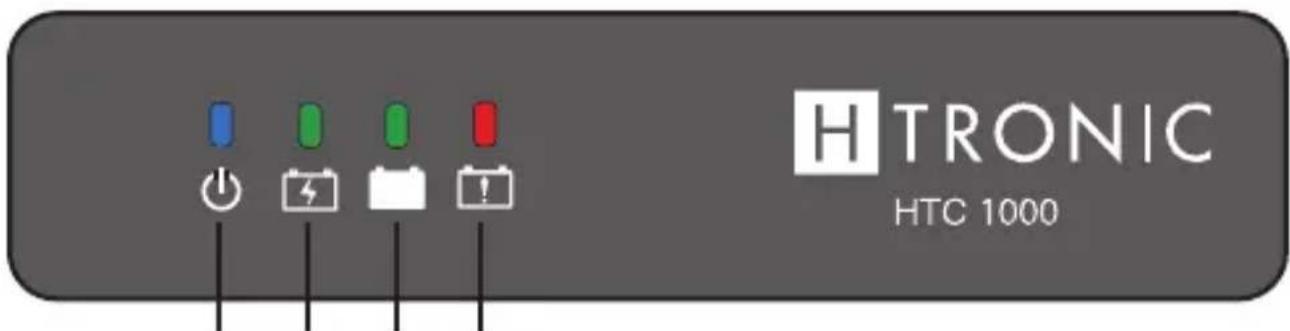

6. ANZEIGEN UND IHRE BEDEUTUNG

LED 1234

LED 1: Die Netzspannung ist vorhanden.

LED 2: Die Die Batterie wird geladen.

LED 3: Die Batterie ist aufgeladen und kann vom Ladegerät getrennt werden.

LED 4 (blinkend): Fehler – Die Batterie wurde vom Ladegerät als „defekt“ bewertet.

LED 4 (leuchtend): Fehler – Die Batterie ist verpolt an das Ladegerät angeschlossen.

ACHTUNG: Sollte das Ladegerät nach längerer Ladezeit die Batterie nicht vollständig aufladen, können folgende Gründe die Ursache sein:

- Bei der angeschlossenen Batterie fließt altersbedingt ein permanenter Leckstrom von über 300 mA.

• Die Batterie wird im Fahrzeug geladen und interne Verbraucher ziehen einen permanenten Strom.

7. KURZANLEITUNG INBETRIEBNAHME (FÜR ERFAHRENE ANWENDER)

Bitte lesen die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die in dieser Bedienungsanleitung gemachten Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

ANSCHLUSS DER BATTERIE

• Klemmen Sie zuerst die rote Ladeklemme (Plus) an den Pluspol der Batterie.
• Klemmen Sie danach die schwarze Klemme (Minus) an das Fahrzeugchassis oder den Motorblock, jedoch nicht in die Nähe der Batterie, der Kraftstoffleitung oder des Vergasers und nicht an Metallschellen oder an bewegliche Teile.
• Schließen Sie nun das Batterieladegerät an das Stromnetz an. Die LED 1 „Netz“ leuchtet.

LADEVORGANG

Das Gerät startet automatisch den Ladevorgang. Wenn der Ladevorgang aktiv ist, leuchtet die LED 2 „Laden“.

FERTIG

Wurden nach dem Laden alle Testkriterien erfüllt und Batterie für „Gut“ befunden, schaltet das Ladegerät die LED 3 „Fertig“ ein. Zugleich geht die LED 2 „Laden“ aus und das Programm schaltet auf „Erhaltungsladen“ um.

Die Batterie ist geladen und betriebsbereit und kann vom Ladegerät getrennt werden.

Vor dem Abnehmen der Ladeklemmen Netzkabel aus der Steckdose ziehen. Ziehen Sie dazu stets am Stecker und niemals am Kabel!

DIE FOLGENDE TRENNUNGSREIHENFOLGE IST UNBEDINGT EINZUHALTEN:

– Trennen Sie zuerst die schwarze Ladeklemme (Minus) vom Fahrzeugchassis oder dem Motorblock.
– Trennen Sie anschließend die rote Klemme (Plus) vom Pluspol der Batterie.

Bei nicht wartungsfreien Bleibatterien den Säurestand prüfen. Bei zu geringem Säurestand mit destilliertem Wasser auffüllen. Hinweise des Batterieherstellers beachten.

8. BESCHREIBUNG DES LADEABLAUFS

Nach Anschluss des Gerätes an die Batterie und anschließender Verbindung mit einer Netzsteckdose des öffentlichen Versorgungsnetzes (220 - 240 V/AC, 50/60 Hz) leuchtet die LED 1 „Netz“. Danach wechselt das Gerät in den Prüfmodus. Ist eine Batterie verpolt angeschlossen, leuchtet die LED 4 „Fehler“.

Befindet sich die Batteriespannung im Bereich von 4,0...14,3 V startet das Gerät den Lademodus (LED 2 „Laden“).

LADETECHNIK

I/U- Ladekennlinie:

• I-Phase der Ladestrom beträgt ca. 1 A.
- U-Phase mit konstanter Spannung von ca. 14,3 V.

Der Batterie wird zunächst mit konstantem Strom geladen (I-Phase), bis die Ladeschlussspannung (14,3 V) erreicht ist. Danach wird die Spannung konstant gehalten (U-Phase) und der Ladestrom passt sich dem Ladezustand der Batterie an. Je voller die Batterie, desto geringer der Ladestrom. Wird ein Ladestrom von ca. 300 mA unterschritten, wird der Ladevorgang abgebrochen und das Ladegerät schaltet automatisch in den Testmodus. Wird der Test nicht bestanden, wird die Batterie vom Ladegerät als „defekt“ bewertet und die LED 4 „Fehler“ blinkt. Werden jedoch alle Testkriterien erfüllt und die Batterie für „Gut“ befunden, startet das Ladegerät den Erhaltungsmodus und die LED 3 „Fertig“ beginnt zu leuchten. Die Batterie ist geladen, betriebsbereit und kann vom Ladegerät getrennt werden. Bleibt die Batterie am Ladegerät angeschlossen, wird vom Ladegerät jede Stunde eine „Erhaltungsladung“ durchgeführt.

9. PFLEGE UND WARTUNG

Vor einer Reinigung ist das Produkt von der Batterie und der Netzspannung zu trennen. Reinigen Sie die Außenseite des Produkts mit einem sauberen, trockenen, weichen Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis. Verwenden Sie keine aggressiven Reinigungsmittel, dadurch sind Verfärbungen des Gehäuses möglich. Lösungsmittel wie Verdünner oder Benzin sowie Scheuermittel zerstören die Oberfläche und den Aufdruck. Das Eindringen von Reinigungsmittel oder Flüssigkeit in das Geräteinnere muss verhindert werden,

1. Um Korrosion zu vermeiden, reinigen Sie jedes Mal nach Beendigung des Ladevorgangs die Klemmen. Wischen Sie daher jegliche Batterieflüssigkeit ab, die eventuell mit den Klemmen in Kontakt gekommen ist.
2. Wenn Sie das Ladegerät lagern, rollen Sie die Kabel lose, aber ordentlich auf. Dadurch lassen sich versehentliche Beschädigungen der Kabel vermeiden. Lagern Sie das Ladegerät an einem sauberen und trockenen Ort.

Falls das Gerät repariert werden muss, dürfen nur Original-Ersatzteile verwendet werden! Die Verwendung abweichender Ersatzteile kann zu ernsthaften Sach- und Personenschäden führen. Service und Reparaturarbeiten dürfen nur von einer Fachkraft oder einer unterwiesenen Personen unter Leitung und Aufsicht einer Elektrofachkraft vorgenommen werden. Sollte das Gerät einmal ausfallen, empfehlen wir das Gerät zur Reparatur an uns einzusenden.

10. GARANTIE/GEWÄHRLEISTUNG

Der Händler/Hersteller, bei dem das Gerät erworben wurde, leistet für Material und Herstellung des Gerätes eine Gewährleistung von 2 Jahren ab der Übergabe. Dem Käufer steht im Mangelfall zunächst nur das Recht auf Nacherfüllung zu. Die Nacherfüllung beinhaltet entweder die Nachbesserung oder die Lieferung eines Ersatzproduktes. Ausgetauschte Geräte oder Teile gehen in das Eigentum des Händlers/Herstellers über. Der Käufer hat festgestellte Mängel dem Händler unverzüglich mitzuteilen. Der Nachweis des Gewährleistungsanspruch ist durch eine ordnungsgemäße Kaufbestätigung (Kaufbeleg, ggf. Rechnung) zu erbringen.

Wir übernehmen keinerlei Haftung für jegliche Schäden, die aus den vom Anwender vorgenommenen Änderungen entstehen, und werden vom Anwender von sämtlichen hieraus entstehenden Drittansprüchen klag- und schadlos gehalten. Weitergehende Ansprüche gegen den Verkäufer aufgrund dieser Gewährleistungsverpflichtung, insbesondere Schadensersatzansprüche wegen entgangenen Gewinns, Nutzungsentschädigung sowie mittelbarer Schäden, sind ausgeschlossen, soweit gesetzlich nicht zwingend gehaftet wird.

Wir behalten uns eine Reparatur, Nachbesserung, Ersatzlieferung oder Rückerstattung des Kaufpreises vor. Kosten und Risiken des Transports; Montage und Demontageaufwand, sowie alle anderen Kosten die mit der Reparatur in Verbindung gebracht werden können, werden nicht ersetzt. Die Haftung für Folgeschaden aus fehlerhafter Funktion des Gerätes – gleich welcher Art – ist grundsätzlich ausgeschlossen.

In folgenden Fällen erlischt die Gewährleistung und es erfolgt die Rücksendung des Gerätes zu Ihren Lasten:

• Bei Schäden, die durch unsachgemäße Behandlung, Bedienung, Aufbewahrung sowie durch höhere Gewalt oder sonstige äußere Einflüsse entstehen.
• Bei Veränderungen jeder Art und Reparaturversuchen am Gerät, Kabeln oder Klemmen.
• Bei Verwendung anderer, nicht originaler Bauteile.
• Bei Schäden durch Nichtbeachtung der Bedienungsanleitung und des Anschlussplanes, bei Schäden durch fahrlässige Behandlung
  – Bei Schäden durch Überlastung des Gerätes.
• Bei Schäden durch Eingriffe fremder Personen.
• Bei Anschluss an eine falsche Spannung oder Stromart.
• Bei Fehlbedienung oder Schäden durch fahrlässige Behandlung.
• Bei Defekten, die durch überbrückte Sicherungen oder durch Einsatz falscher Sicherungen entstehen.
• Bei unsachgemäßem Anschluss und/oder Betrieb.
• Bei äußerer Krafteinwirkung, Beschädigungen des Gerätes und/oder Beschädigungen von Teilen des Gerätes durch mechanische Einwirkungen oder Überlastung.
• Bei Verwendung des Gerätes zu Zwecken, die nicht in dieser Anleitung beschrieben wurden.

- Bei unberechtigtem Öffnen des Gerätes.

- Bei normalem Verschleiß

- Bei Folgeschäden durch nicht bestimmungsgemäße und/oder unsachgemäße Verwendung und/oder defekte Batterien.

11. HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Wertstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Bitte informieren Sie sich über die jeweiligen örtlichen Sammelsysteme für elektrische und elektronische Geräte. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Form der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz Ihrer Umwelt.

CE-Zeichen und Konformität

Hiermit erklärt H-TRONIC GmbH, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU und 2014/35/EU befindet.

Die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt: H-TRONIC GmbH · Industriegebiet Dienhof 11 · 92242 Hirschau · Tel.: [phone] - 0 · Fax.: [phone] - 20 · Internet: http://www.h-tronic.de/www.h-tronic.de

Technische Änderungen vorbehalten. Dargestellte Abbildungen erheben keinen Anspruch auf Vollständigkeit.

Diese Bedienungsanleitung ist eine Publikation der H-TRONIC GmbH · Industriegebiet Dienhof 11 · 92242 Hirschau. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung oder die Erfassung in EDV-Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung und ist Bestandteil dieses Gerätes. Irrtümer und Änderung in Technik, Ausstattung und Design vorbehalten. © Copyright 2018 by H-TRONIC GmbH

AUTOMATIC CHARGER HTC 1000
