Produkttyp	Inverter-Generator
Marke	Champion
Modell	82001I-E
Ausgangsleistung (laufend)	1700 W
Ausgangsleistung (Spitze)	2000 W
Motor	79 cm³ 4-Takt
Startart	Seilzug
Kraftstoff	Benzin (bleifrei)
Tankinhalt	3,8 l (1 Gallone)
Laufzeit bei 50 % Last	ca. 12 Stunden
Geräuschpegel	52 dB(A) im 7 m Abstand
Abmessungen (L × B × H)	48,3 × 30,5 × 45,7 cm
Gewicht	21,8 kg
Ausgangsspannung	230 V ~ 50 Hz
Steckdosen	1× 230V Schuko, 2× USB (5V 2.1A)
Ölkapazität	0,35 l
Zündkerze	CHAMPION RN9YC / NGK CR7HSA
Wartung	Ölwechsel alle 50 h, Luftfilter alle 100 h

Häufig gestellte Fragen - 82001I-E Champion

Wie starte ich den Generator richtig?

Stellen Sie den Generator im Freien auf ebener Fläche auf. Schalten Sie den Kraftstoffhahn auf ON, stellen Sie den Choke auf CLOSE, ziehen Sie langsam am Seilzug, bis Widerstand spürbar ist, dann ziehen Sie kräftig. Nach dem Start den Choke nach und nach auf OPEN stellen.

Welches Öl wird empfohlen?

Verwenden Sie 10W-30 Motoröl für Motorgeneratoren. Die Ölkapazität beträgt ca. 0,35 Liter. Prüfen Sie den Ölstand vor jedem Betrieb.

Wie kann ich die Laufzeit verlängern?

Reduzieren Sie die elektrische Last – bei 50% Last läuft der Generator bis zu 12 Stunden. Verwenden Sie bleifreies Benzin mit höchstens 10% Ethanol.

Was muss ich bei der Wartung beachten?

Wechseln Sie das Öl nach den ersten 5 Stunden, dann alle 50 Stunden. Reinigen oder ersetzen Sie den Luftfilter alle 100 Stunden. Die Zündkerze sollte jährlich oder nach 100 Stunden getauscht werden.

Darf der Generator im Innenbereich verwendet werden?

Nein, niemals in geschlossenen Räumen! Der Generator produziert tödliches Kohlenmonoxid (CO). Betreiben Sie ihn nur im Freien mit ausreichend Abstand zu Fenstern und Türen.

Welche Kraftstoffart ist zulässig?

Verwenden Sie bleifreies Benzin mit einer Oktanzahl von mindestens 87. Vermeiden Sie E85 oder höhere Ethanolmischungen.

Wie messe ich den Ölstand?

Stellen Sie den Generator auf eine ebene Fläche und schrauben Sie den Öleinfülldeckel ab. Wischen Sie den Messstab ab, stecken Sie ihn ohne Einschrauben hinein und ziehen Sie ihn heraus. Der Ölstand sollte zwischen den Markierungen liegen.

Kann ich empfindliche Elektronik anschließen?

Ja, dieser Inverter-Generator liefert sauberen Strom mit geringer Klirrfaktor, ideal für Laptops, Smartphones oder Fernseher.

Wann muss ich die Zündkerze wechseln?

Wechseln Sie die Zündkerze alle 100 Betriebsstunden oder bei Startproblemen. Verwenden Sie den Typ CHAMPION RN9YC oder NGK CR7HSA.

Warum geht der Generator während des Betriebs aus?

Mögliche Ursachen: Kraftstoffmangel, verschmutzter Luftfilter, niedriger Ölstand (Ölstandsschalter). Überprüfen Sie zuerst den Ölstand und den Tankinhalt. Reinigen Sie den Luftfilter.

BEDIENUNGSANLEITUNG 82001I-E Champion

oder besuchen Sie championpowerequipment.de

LESEN UND SPEICHERN SIE DIESE ANLEITUNG. Diese Anleitung enthält wichtige Sicherheitshinweise, die vor der Inbetriebnahme des Produkts gelesen und verstanden werden sollten. Nichtbeachtung kann zu schweren Verletzungen führen. Diese Anleitung sollte beim Produkt verbleiben. Die Spezifikationen, Beschreibungen und Abbildungen in diesem Handbuch sind so genau wie zum Zeitpunkt der Veröffentlichung bekannt, können aber ohne Vorankündigung geändert werden.

Dieses Produkt ist nach der Norm PGMA G300 (Standard für die Prüfung und Validierung der Leistung von tragbaren Generatoren) der PGMA (Portable Generator Manufacturers' Association) bewertet.

EINFÜHRUNG

Herzlichen Glückwunsch zum Kauf Ihres Wechselrichtergenerators. Bitte befolgen Sie diese Anweisungen und pflegen Sie sie korrekt.

DIESES BUCH

Wir behalten uns das Recht vor, das Produkt und dieses Handbuch ohne vorherige Ankündigung zu ändern, zu modifizieren oder zu verbessern.

Notieren Sie sich die Modell- und Seriennummern sowie Datum und Ort des Kaufs zur späteren Verwendung. Halten Sie diese Informationen bei der Bestellung von Teilen und bei technischen oder Garantieanfragen bereit..

CPE TECHNISCHES SUPPORTTEAM

MODELLNUMMER

SERIENNUMMER

KAUFDATUM

KAUFORT

SICHERHEITSDEFINITIONEN

Bitte machen Sie sich mit den folgenden Symbolen vertraut. Das Sicherheitssymbol und die Schlüsselwörter sind Sicherheitshinweise. Befolgen Sie alle Sicherheitshinweise, um Unfälle oder Verletzungen zu vermeiden.

GEFAHR

GEFAHR weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu Tod oder schweren Verletzungen führt.

⚠️ WARNING

WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu Tod oder schweren Verletzungen führen kann.

VORSICHT

VORSICHT weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittleren Verletzungen führen kann.

HINWEIS

HINWEIS wird verwendet, um Praktiken zu behandeln, die nicht mit Personenschäden zusammenhängen.

WICHTIGE SICHERHEITSHINWEISE

GEFAHR

Das Abgas des Generators enthält Kohlenmonoxid, ein farbloses, geruchloses Giftgas. Die Atmung von Kohlenmonoxid verursacht Übelkeit, Schwindel, Ohnmacht oder Tod. Wenn Sie sich schwindelig oder schwach fühlen, gehen Sie sofort an die frische Luft.

BETREIBEN SIE DEN GENERATOR IM FREIEN NUR IN EINEM GUT BELÜFTETEN BEREICH.

Betreiben Sie den Generator NICHT in einem Gebäude, einschließlich Garagen, Kellern, Kriechräumen und Schuppen, einem Gehäuse oder Abteil, einschließlich des Generatorraums eines Freizeitfahrzeugs. Lassen Sie KEINE Abgase durch Fenster, Türen, Lüftungsschlitze oder andere Öffnungen in einen engen Bereich gelangen.

GEFAHR

Die Verwendung eines Stromerzeugers in geschlossenen Räumen kann Sie innerhalb weniger Minuten töten. Die Stromerzeuger- Abgase enthalten Kohlenmonoxid. Dieses Gift kann man weder sehen noch riechen.

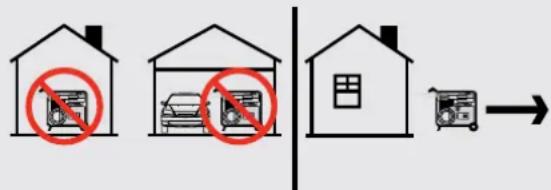

NIEMALS im Haus oder in der Garage verwenden - AUCH NICHT bei geöffneten Türen und Fenstern.

AUSSCHLIESSLICH im AUSSENBEREICH in gut belüfteten Zonen verwenden.

Installieren Sie batteriebetriebene Kohlenmonoxidmelder oder steckbare Kohlenmonoxidmelder mit Batterie-Backup gemäß den Anweisungen des Herstellers.

GEFAHR

Rotierende Teile können h sich verfangen und Füße, Haare, Kleidung und/oder Accessoires. Traumatische Amputation oder schwere Rissbildung können die Folge sein.

Halten Sie Hände und Füße von rotierenden Teilen fern. Binde lange Haare zusammen und entferne den Schmuck. Betreiben Sie die Geräte mit installierten Schutzvorrichtungen. Tragen Sie KEINE lose sitzende Kleidung, baumelnde Kordeln oder Gegenstände, die sich verfangen könnten.

WARNUNG

Der Betrieb dieser GeränteG kann Funken erzeugen, die in der Umgebung von trockener Vegetation Brände auslösen können.

Gegebenenfalls ist ein Funkenschutz erforderlich. Der Betreiber sollte sich für Gesetze oder Vorschriften in Bezug auf Brandschutzanforderungen an die örtlichen Brandschutzbehörden wenden.

GEFAHR

Der Generator erzeugt eine starke Spannung.

Berühren Sie KEINE blanken Drähte oder Buchsen.

Verwenden Sie KEINE Stromkabel, die abgenutzt, beschädigt oder ausgefranst sind. Verwenden Sie die Champion-Stromkabel nur für die ordnungsgemäße Anwendung.

Betreiben Sie den Generator NICHT bei nassem Wetter.

Lassen Sie Kinder oder nicht qualifizierte Personen den Generator NICHT bedienen oder warten.

Verwenden Sie einen Fehlerstromschutzschalter (GFCI) in Feuchträumen und Bereichen, die leitfähiges Material enthalten, wie z. B. Metallböden.

Der Anschluss an das elektrische System Ihres Hauses erfordert einen gelisteten 30A Übertragungsschalter, der von einem zugelassenen Elektriker installiert und von der zuständigen örtlichen Behörde genehmigt wurde.

Der Anschluss muss den Generator vom Stromnetz trennen und alle geltenden Gesetze und Vorschriften einhalten.

WARNUNG

Funken können zu Bränden oder Stromschlägen führen.

Bei der Wartung des Generators:

Ziehen Sie den Zündkerzendraht ab und platzieren Sie ihn dort, wo er die Kerze oder einen anderen Metallgegenstand nicht berühren kann.

Überprüfen Sie NICHT bei gezogener Kerze auf Zündung.

Verwenden Sie nur zugelassene Zündkerzenprüfgeräte.

WARNUNG

Laufende Motoren erzeugen Wärme. Bei Kontakt können schwere Verbrennungen auftreten. Brennbare Materialien können bei Kontakt Feuer fangen.

Berühren Sie KEINE heißen Oberflächen.

Vermeiden Sie den Kontakt mit heißen Abgasen.

Lassen Sie das Gerät vor dem Berühren abkühlen.

Halten Sie einen Abstand von 91,4 cm (3 ft.) auf allen Seiten ein, um eine ausreichende Kühlung zu gewährleisten.

Halten Sie einen Abstand von mindestens 1,5 m (5 ft.) zu brennbaren Materialien ein..

WARNUNG

Das schnelle Einziehen des Starterseils zieht Hand und Arm schneller zum Motor, als Sie loslassen können. Eine unbeabsichtigte Inbetriebnahme kann zu Verstrickungen, traumatischen Amputationen oder Schnittwunden führen. Knochenbrüche, Brüche, Prellungen oder Verstauchungen können die Folge sein.

Beim Anlassen des Motors das Starterseil langsam ziehen, bis ein Widerstand spürbar ist, und dann schnell ziehen, um Rückschläge zu vermeiden.

Starten oder stoppen Sie den Motor NICHT, wenn elektrische Geräte angeschlossen und eingeschaltet sind.

VORSICHT

Eine Überschreitung deHr TBetriebskapazität des Generators kann den Generator und/oder die daran angeschlossenen elektrischen Geräte beschädigen.

Überlasten Sie den Generator NICHT.

Manipulieren Sie NICHT die regulierte Geschwindigkeit. Ändern Sie den Generator NICHT in irgendeiner Weise.

VORSICHT

Starten Sie den Generator und lassen Sie den Motor sich stabilisieren, bevor Sie elektrische Verbraucher anschließen.

Schließen Sie die elektrischen Geräte in der Aus- Stellung an und schalten Sie sie dann zur Bedienung ein.

Schalten Sie die elektrischen Geräte aus und trennen Sie sie, bevor Sie den Generator stoppen.

VORSICHT

Unsachgemäße Behandlung oder Verwendung des Generators kann ihn beschädigen, seine Lebensdauer verkürzen und zum Erlöschen der Garantie führen.

Verwenden Sie den Generator nur für den bestimmungsgemäßen Gebrauch.

Betreiben Sie das Gerät nur auf ebenen Flächen.

Setzen Sie den Generator NICHT übermäßiger Feuchtigkeit, Staub oder Schmutz aus.

Lassen Sie kein Material die Kühlschlitze blockieren.

Wenn sich angeschlossene Geräte überhitzen, schalten Sie sie aus und trennen Sie sie vom Generator.

Verwenden Sie den Generator NICHT, wenn:

– Die elektrische Leistung verloren geht

– Geräte funken, rauchen oder brennen

– Das Gerät übermäßig stark vibriert

WARNUNG

Medizinische und lebenserhaltende Anwendungen.

Im Notfall sofort die Rettungsdienste rufen. Verwenden Sie dieses Produkt NIEMALS zur Stromversorgung von lebenserhaltenden Geräten oder lebenserhaltenden Geräten.

Verwenden Sie dieses Produkt NIEMALS zur Stromversorgung von Medizinprodukten oder medizinischen Geräten.

Informieren Sie sofort Ihren Stromversorger, wenn Sie oder jemand in Ihrem Haushalt auf elektrische Geräte zum Leben angewiesen ist.

Informieren Sie sofort Ihren Stromversorger, wenn ein Stromausfall dazu führen würde, dass Sie oder jemand in Ihrem Haushalt einen medizinischen Notfall erleidet..

Kraftstoffsicherheit

GEFAHR

BENZIN UND BENZINDÄMPFE SIND LEICHT ENTZÜNDLICH UND EXPLOSIV.

Feuer oder Explosion kann zu schweren Verbrennungen oder zum Tod führen.

Benzin und Benzindämpfe:

– Benzin ist leicht entzündlich und explosiv.
- Benzin kann bei Entzündung einen Brand oder eine Explosion verursachen.
- Benzin ist ein flüssiger Kraftstoff, aber seine Dämpfe können sich entzünden.

• Benzin ist ein hautreizendes Mittel und muss sofort gereinigt werden, wenn es auf Haut oder Kleidung verschüttet wird.
  – Benzin hat einen ausgeprägten Geruch, der dazu beiträgt, mögliche Lecks schnell zu erkennen.
• Bei einem Erdölgasbrand sollten die Flammen nicht gelöscht werden, es sei denn, dadurch kann das Kraftstoffversorgungsventil ausgeschaltet werden. Denn wenn ein Feuer gelöscht wird und eine Kraftstoffzufuhr nicht abgeschaltet wird, kann eine Explosionsgefahr entstehen.
• Benzin dehnt sich aus oder zieht sich mit der Umgebungstemperatur zusammen. Füllen Sie den Benzintank niemals bis zur vollen Kapazität, da das Benzin bei steigenden Temperaturen Raum zur Expansion benötigt.

Beim Hinzufügen oder Entfernen von Benzin:

Schalten Sie den Generator aus und lassen Sie ihn mindestens zwei Minuten abkühlen, bevor Sie den Tankdeckel entfernen. Lösen Sie die Kappe langsam, um den Druck im Tank zu entlasten.

Befüllen oder entleeren Sie Benzin nur im Freien in einem gut belüfteten Bereich.

Pumpen Sie KEIN Benzin direkt in den Generator an der Tankstelle. Verwenden Sie einen zugelassenen Behälter, um den Kraftstoff zum Generator zu transportieren.

Den Benzintank NICHT überfüllen.

Halten Sie das Benzin stets von Funken, offenen Flammen, Kontrollleuchten, Hitze und anderen Zündquellen fern.

Zünden oder rauchen Sie keine Zigaretten.

Beim Starten des Generators:

Versuchen Sie NICHT, einen beschädigten Generator zu starten. Vergewissern Sie sich, dass Tankdeckel, Luftfilter, Zündkerze, Kraftstoffleitungen und Abgassystem ordnungsgemäß angebracht sind.

Lassen Sie verschüttetes Benzin vollständig verdampfen, bevor Sie versuchen, den Motor zu starten.

Achten Sie darauf, dass der Generator fest auf ebenem Boden steht.

Beim Betrieb des Generators:

Bewegen oder kippen Sie den Generator während des Betriebs NICHT.

Den Generator NICHT kippen oder Kraftstoff oder Öl auslaufen lassen.

Beim Transport oder bei der Wartung des Generators:

Vergewissern Sie sich, dass sich das Kraftstoffventil in der Position AUS befindet, der Benzintank ist leer.

Ziehen Sie das Zündkerzenkabel ab.

Bei der Lagerung des Generators:

Lager weg von Funken, offenen Flammen, Kontrollleuchten, Hitze und anderen Zündquellen.

Lagern Sie den Generator oder das Benzin nicht in der Nähe von Öfen, Warmwasserbereitern oder anderen Geräten, die Wärme erzeugen oder automatische Zündungen haben.

WARNUNG

Verwenden Sie niemals einen Benzinbehälter, Benzintank oder andere Kraftstoffgegenstände, die beschädigt sind oder beschädigt erscheinen.

Power Panel

1. Leistungsausgang - Prozentsatz der verfügbaren Leistung des verwendeten Generators.
2. Wartungsanzeige

2a. Aus - Keine Wartung erforderlich.
2b. Gelb - Wartungsbedarf gemäß Wartungsplan.

1. Anzeige für niedrigen Ölstand

3a. Aus - Ölstand OK.
3b. Gelb - Ölstand niedrig. Das Gerät schaltet sich ab oder startet erst, wenn das Öl auf dem erforderlichen Niveau ist.

1. Status der Steckbuchse

4a. Grün - Alle Systeme OK.
4b. Rot - Nähert sich der Überlastung, aber die Steckdose hat noch Strom.
4c. Rot blinkend - Überlastfehler und Steckdose hat keine Spannung.

1. LED Display

5a. Blau blinkend - Gesamtlaufzeit (erste 5 Sekunden nach dem Start des Gerätes)..
5b. Gelb - Verbleibende Kraftstofflaufzeit.

1. AC Overload Reset-Taste – Wird verwendet, um Steckdosen nach einem Überlastfehler wieder mit Strom zu versorgen und den Wartungsplan zurückzusetzen.

6a. AUS - Systeme normal.
6b. Gelb - Wartung erforderlich.
6c. Blinkt rot - Überlastfehler.

1. Sparmodusschalter – Aktiviert/deaktiviert die automatische Leerlaufsteuerung.

7a. AUS - Sparmodus AUS.
7b. Grün - Sparmodus EIN.

1. Kraftstoffstandsanzeige – Restmenge an Kraftstoff.

Steckdoseneinheit

1. Leistungsschalter (Push Reset) – Schützt den Generator vor elektrischen Überspannungen.
2. Erdungsklemme – Wenden Sie sich an einen Elektriker für die örtlichen Erdungsvorschriften.
3. Parallele Ausgänge – Wird für den Parallelbetrieb verwendet (Parallelkit separat erhältlich).

ANSCHLUSSBUCHSEN
A		2 x (220V 16Ampere) Kann zur Stromversorgung für den Betrieb von 220~240 Volt AC, einphasig, 50 Hz elektrischen Lasten verwendet werden..
B		12V DC, 8 Ampere (Automotive)Kann zur Stromversorgung für den Betrieb von 12 Volt DC, 8 Ampere elektrischen Lasten verwendet werden.

*Warnung: Betreiben Sie ein Gerät nicht, während es an die 12V DC-Steckdose angeschlossen ist. Längere Einwirkung von Motorabgasen kann zu schweren Verletzungen oder zum Tod führen. Während des Ladevorgangs eines Gerätes dürfen Sie keinen Platz auf der Abgasseite des Generators einnehmen. Extreme Hitze, die durch Abgase verursacht wird, kann das Gerät beschädigen und eine potenzielle Brandgefahr darstellen..

Enthaltene Teile

Zubehör

Öltrichter....1

Dieses Gerät wird ab Werk ohne Öl ausgeliefert. Vor dem Betrieb muss er ordnungsgemäß mit Kraftstoff und Öl gewartet werden.

Wenn Sie Fragen zur Montage Ihres Generators haben, wenden Sie sich bitte an unseren nächsten Champion-Vertriebspartner. Bitte halten Sie Ihre Seriennummer und Modellnummer bereit.

Auspacken

1. Stellen Sie den Versandkarton auf eine feste, ebene Fläche.
2. Entfernen Sie alles aus dem Karton mit Ausnahme des Generators.
3. Entfernen Sie den Generator vorsichtig mit den Tragegriffen des Geräts aus dem Karton (es wird empfohlen, ihn mit zwei Personen anzuheben).

Motoröl hinzufügen

VORSICHT

Versuchen Sie NICHT, den Motor zu kurbeln oder zu starten, bevor er nicht ordnungsgemäß mit der empfohlenen Art und Menge an Öl gefüllt wurde. Schäden am Generator, die durch Nichtbeachtung dieser Anweisungen verursacht werden, führen zum Erlöschen der Garantie..

HINWEIS

Der Generatorrotor verfügt über ein abgedichtetes, vorgeschmiertes Kugellager, das während der gesamten Lebensdauer des Lagers keine zusätzliche Schmierung benötigt.

HINWEIS

Die empfohlene Ölsorte ist 10W-30 Automobilöl.

1. Stellen Sie den Generator auf einen flachen, ebenen Untergrund..
2. Entfernen Sie die Wartungsabdeckung.

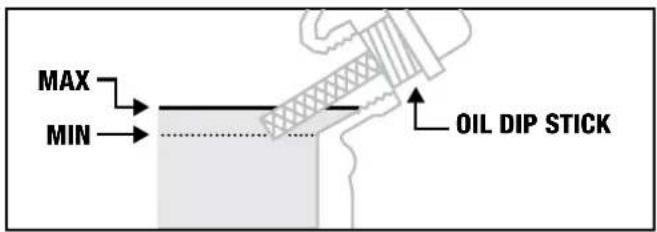

1. Öleinfülldeckel/Messstab entfernen, um Öl hinzuzufügen.
2. Mit einem Trichter bis zu 0,4 qt (0,4 L) Öl (nicht im Lieferumfang enthalten) nachfüllen und Öleinfülldeckel/Messstab ersetzen. NICHT ÜBERFÜLLEN.
3. Den Motorölstand täglich überprüfen und bei Bedarf nachfüllen.

Nach dem Einfüllen des Öls sollte eine Sichtkontrolle zeigen, dass das Öl ca. 1-2 Gewindegänge aus der Einfüllöffnung ausläuft. Wenn Sie den Ölmessstab zur Ölstandskontrolle verwenden, schrauben Sie den Ölmessstab während der Kontrolle NICHT ein..

HINWEIS

Überprüfen Sie das Öl regelmäßig während der Einlaufphase. Empfohlene Wartungsintervalle finden Sie im Abschnitt Wartung.

VORSICHT

Der Motor ist mit einer niedrigen Ölabschaltung ausgestattet und stoppt, wenn der Ölstand im Kurbelgehäuse den Schwellenwert unterschreitet.

HINWEIS

Die ersten 5 Stunden der Betriebszeit sind die Einlaufphase für das Gerät. Während der Unterbrechung der Periode bleiben Sie bei oder unter 50% der Betriebsleistung und variieren Sie die Last gelegentlich, damit die Statorwicklungen heizen und kühlen können. Das Anpassen der Last führt auch dazu, dass sich die Motordrehzahl ändert und die Sitzkolbenringe helfen. Nach der 5-stündigen Einlaufphase das Öl wechseln.

HINWEIS

Das Wetter wird sich auf das Motoröl und die Motorleistung auswirken. Ändern Sie die Art des verwendeten Motoröls je nach Wetterlage entsprechend den Anforderungen des Motors.

HINWEIS

Synthetisches Öl kann nach der anfänglichen Einarbeitungszeit von 5 Stunden verwendet werden. Die Verwendung von synthetischem Öl verlängert nicht das empfohlene Ölwechselintervall. Vollsynthetisches 5W-30 Öl hilft beim Start in kalter Umgebung <5° C (41° F).

Kraftstoff hinzufügen

1. Verwenden Sie sauberes, frisches, regelmäßiges bleifreies Benzin mit einem Oktanzahl von mindestens 85 und einem Ethanolgehalt von 10 Vol.-% oder weniger. E10 (E45) E85
2. Mischen Sie KEIN Öl mit Benzin.
3. Entfernen Sie den Tankdeckel.
4. Geben Sie langsam Benzin in den Tank. Der Tank ist voll, wenn das Benzin den roten Kreis auf dem Bildschirm erreicht. NICHT ÜBERFÜLLEN. Benzin kann sich nach dem Befüllen ausdehnen. Für die Benzinausdehnung wird mindestens ¼ in. (6,4 mm) freier Raum im Tank benötigt, obwohl mehr als ¼ in. (6,4 mm) empfohlen wird. Bei Überfüllung kann Benzin durch Expansion aus dem Tank gedrückt werden und den stabilen Betriebszustand des Generators beeinträchtigen.
5. Schrauben Sie den Tankdeckel auf und wischen Sie verschütteten Kraftstoff ab.

VORSICHT

Verwenden Sie regelmäßig bleifreies Benzin mit einem Oktanzahl von mindestens 85 und einem Ethanolgehalt von 10 Vol.-% oder weniger.

Mischen Sie NICHT Öl und Benzin.

Füllen Sie den Tank bis etwa 1/4 in. (6,4 mm) unter der Oberseite des Tanks, um eine Benzinausdehnung zu ermöglichen.

Pumpen Sie KEIN Benzin direkt in den Generator an der Pumpe. Verwenden Sie einen zugelassenen Behälter, um das Benzin zum Generator zu transportieren.

Füllen Sie den Tank NICHT im Innenbereich.

Den Tank NICHT füllen, wenn der Motor läuft oder heiß ist.

Den Tank NICHT überfüllen.

Beim Befüllen des Tanks KEINE Zigaretten anzünden oder rauchen.

WARNUNG

Wenn Sie das Benzin zu schnell durch das Kraftstoffsieb gießen, kann es beim Befüllen zu einem Rückstoß des Benzins beim Bediener kommen.

HINWEIS

Unsere Motoren arbeiten gut mit 10% oder weniger Ethanol-Mischbenzin. Bei der Verwendung von Ethanol- Benzin-Mischungen gibt es einige beachtenswerte Punkte:

– Ethanol-Benzin-Gemische können mehr Wasser aufnehmen als Benzin allein.
- Diese Mischungen können sich schließlich trennen und Wasser oder einen wässrigen Schmiere im Tank, Kraftstoffventil und Vergaser zurücklassen.
- Bei schwerkraftgespeisten Versorgungen kann das kompromittierte Benzin in den Vergaser gesaugt werden und zu Schäden am Motor und/oder möglichen Gefahren führen.
- Es gibt nur wenige Anbieter von Kraftstoffstabilisatoren, die für den Einsatz mit Ethanol-Benzin-Gemischen entwickelt wurden.
- Schäden oder Gefahren, die durch die Verwendung von unsachgemäßem Benzin, unsachgemäß gelagertem Benzin und/oder falsch formulierten Stabilisatoren verursacht werden, fallen nicht unter die Herstellergarantie.

Es ist ratsam, die Benzinversorgung immer abzuschalten, den Motor zum Verhungern zu bringen und den Tank zu entleeren, wenn das Gerät länger als 30 Tage nicht benutzt wird.

Erdung

Ihr Generator muss ordnungsgemäß an eine geeignete Erdung angeschlossen sein, um einen elektrischen Schlag zu vermeiden.

WARNING

Eine unzureichende Erdung des Generators kann zu einem elektrischen Schlag führen.

Eine Erdungsklemme, die mit dem Rahmen des Generators verbunden ist, wurde vorgesehen (siehe Bedienelemente und Merkmale für die Klemmenpositionierung). Für die Fernerdung verbinden Sie einen Kupferdraht mit einer Länge von schwerem Durchmesser (mindestens 12 AWG) zwischen dem Generator-Masseanschluss und einer in die Erde eingetriebenen Kupferstange. Wir empfehlen dringend, dass Sie sich an einen qualifizierten Elektriker wenden, um die Einhaltung der örtlichen Vorschriften zu gewährleisten.

BETRIEB

Standort des Generators

Betreiben Sie den Generator NIEMALS in einem Gebäude, einschließlich Garagen, Kellern, Kriechräumen und Schuppen, einem Gehäuse oder einem Abteil, einschließlich des Generatorraums eines Freizeitfahrzeugs. Bitte wenden Sie sich an Ihre Gemeinde. In einigen Bereichen müssen Generatoren beim örtlichen Versorgungsunternehmen registriert werden. Generatoren, die auf Baustellen eingesetzt werden, können Gegenstand von zu zusätzlichen Regeln und Vorschriften. Die Generatoren sollten eingeschaltet sein. eine ebene, ebene Oberfläche zu jeder Zeit. (Auch wenn sie nicht in Betrieb sind) Die Generatoren müssen einen Abstand von mindestens 1,5 m (5 ft.) zu allen brennbaren Materialien aufweisen. Zusätzlich zum Abstand von allen brennbaren Materialien müssen die Generatoren auf allen Seiten einen Abstand von mindestens 91,4 cm aufweisen, um eine ausreichende Kühlung, Wartung und Instandhaltung zu ermöglichen. Generatoren sollten niemals im hinteren Teil eines SUV, Wohnmobils, Anhängers, in der Ladefläche eines Lastwagens (normal, flach oder anderweitig), unter Treppenhäusern, neben Wänden oder Gebäuden oder an einem anderen Ort gestartet oder betrieben werden, der eine ausreichende Kühlung des Generators und/oder des Schalldämpfers nicht zulässt. Während des Betriebs KEINE Generatoren enthalten. Lassen Sie die Generatoren vor dem Transport oder der Lagerung richtig abkühlen. Installieren Sie batteriebetriebene Kohlenmonoxidalarme oder steckbare Kohlenmonoxidalarme mit Batterie-Backup in Ihrem Haus gemäß den Anweisungen des Herstellers. Stellen Sie den Generator in einem gut belüfteten Bereich auf. Stellen Sie den Generator NICHT in der Nähe von Lüftungsschlitzen oder Einlässen auf, wo Abgase in belegte oder enge Räume abgesaugt werden können. Bei der Positionierung des Generators sind Wind- und Luftströme sorgfältig zu berücksichtigen. Bei Nichtbeachtung der entsprechenden.

WARNING

Betreiben oder lagern Sie den Generator nicht bei Regen, Schnee oder Nässe.

Die Verwendung eines Generators oder eines elektrischen Geräts bei nassen Bedingungen, wie Regen oder Schnee, oder in der Nähe eines Beckens oder einer Sprinkleranlage, oder wenn Ihre Hände nass sind, kann zu einem Stromschlag führen.

! WARNING

Während des Betriebs NweGrden der Schalldämpfer und die entstehenden Abgase heiß. Werden keine ausreichenden Kühl- und Atemräume zur Verfügung gestellt, oder ist der Generator blockiert oder eingedämmt, können sich die Temperaturen stark erwärmen und zu Bränden führen.

Erdung

Eine Erdungsklemme, die mit dem Rahmen des Generators verbunden ist, wurde vorgesehen (siehe Bedienelemente und Merkmale für die Klemmenpositionierung).

Nullleiter erdungsfrei*

• Der Neutralleiter ist NICHT elektrisch mit dem Rahmen/Masse des Generators verbunden.
• Der Generator (Statorwicklung) ist vom Rahmen und vom Erdungsstift der AC-Buchse isoliert.
  – Elektrische Geräte, die eine geerdete Steckdosen-Stiftverbindung erfordern, funktionieren nicht, wenn der Steckdosen-Masse-Stift nicht funktioniert.

Nullleiter mit Rahmen verbunden*

• Der Neutralkreis ist elektrisch mit dem Rahmen/ Masse des Generators verbunden.
  – Die Erdung des Generatorsystems verbindet den unteren Rahmenquerträger unterhalb der Lichtmaschine. Die Systemmasse ist mit dem ACNeutraldraht verbunden.

* Siehe das Bedienfeld Ihres Modells für eine bestimmte Art der Erdung.

Überspannungsschutz

Elektronische Geräte, einschließlich Computer und viele programmierbare Geräte, verwenden Komponenten, die für den Betrieb innerhalb eines engen Spannungsbereichs ausgelegt sind und von kurzzeitigen Spannungsschwankungen betroffen sein können. Während es keine Möglichkeit gibt, Spannungsschwankungen zu verhindern, können Sie Maßnahmen zum Schutz empfindlicher elektronischer Geräte ergreifen.

- Installieren Sie UL1449, CSA-gelistete, steckbare Überspannungsableiter an den Anschlüssen, die

Ihreempfindlichen Geräte versorgen. Überspannungsableiter gibt es in Ausführungen mit einem oder mehreren Ausgängen. Sie wurden entwickelt, um gegen nahezu alle kurzzeitigen Spannungsschwankungen zu schützen..

Starten des Motors

1. Vergewissern Sie sich, dass sich der Generator auf einem flachen, ebenen Untergrund befindet.
2. Trennen Sie alle elektrischen Verbraucher vom Generator. Starten oder stoppen Sie den Generator niemals, wenn elektrische Geräte angeschlossen oder eingeschaltet sind.

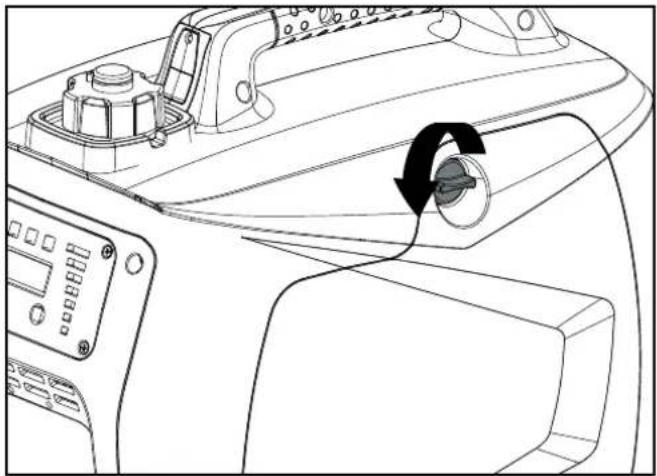

3. Drehen Sie den Entlüftungshebel des Tankdeckels in die Position "ON".

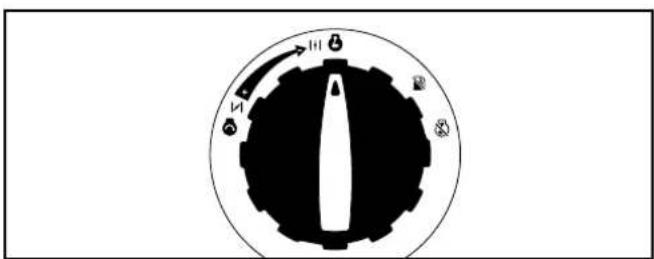

1. Drehen Sie das EZ-Start-Rad gegen den Uhrzeigersinn auf die volle CHOKE-Stellung.

1. Ziehen Sie das Starterseil langsam bis zum spürbaren Widerstand und ziehen Sie dann schnell.

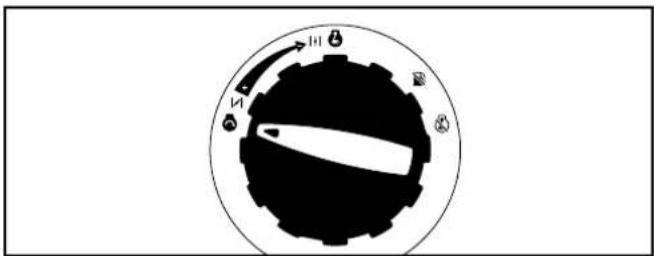

1. Wenn sich der Motor erwärmt, stellen Sie das EZ Start Rad auf die Position RUN.

Halten Sie das EZ Start Einstellrad in der Position "CHOKE" für nur 1 Zug des Rückstoßstarters. Wenn der Generator nach dem ersten Zug nicht startet, drehen Sie das Einstellrad EZ Start für die nächsten drei Züge in die Position RUN. Zu viele Choke-Leitungen verursachen Verschmutzung der Zündkerze und Motorüberflutung. Dadurch wird der Motor nicht gestartet.

HINWEIS

Für Benzinstart mit heißem Motor in heißer Umgebung >30°C (86°F): Drehen Sie das EZ Start Einstellrad auf 75% der vollen Choke-Position für nur einen Zug des Rückstoßstarters. Wenn der Generator nach dem ersten Zug nicht startet, drehen Sie das Einstellrad für die nächsten drei Züge in die Position RUN. Zu viele Choke-Leitungen verursachen Verschmutzung der Zündkerze und Motorüberflutung. Dadurch wird der Motor nicht gestartet.

HINWEIS

Für Benzinstart in kalter Umgebung <15°C (59°F): Die Drossel muss sich zu 100% in der Position "DROSSEL" befinden, um den Rückstoß zu starten. Nicht zu stark würgen. Sobald der Motor startet, drehen Sie das EZ Start Rad in die Position RUN.

HINWEIS

Wenn der Motor startet, aber nicht weiterläuft, stellen Sie sicher, dass sich der Generator auf einer ebenen, ebenen Fläche befindet. Der Motor ist mit einem Ölmangel-Sensor ausgestattet, der verhindert, dass der Motor läuft, wenn der Ölstand einen kritischen Schwellenwert unterschreitet.

Anschließen von elektrischen Verbrauchern

Lassen Sie den Motor stabilisieren und erwärmen Sie ihn für einige Minuten nach dem Start.

Stecken Sie die gewünschten 220 oder 240 (falls zutreffend) Volt AC einphasige, 50 Hz elektrische Verbraucher ein und schalten Sie sie ein.

– Schließen Sie KEINE 3-phasigen Lasten an den Generator an.
– Schließen Sie KEINE 60 Hz-Lasten an den Generator an.
– Überlasten Sie den Generator NICHT.

WARNUNG

Der Anschluss eines Generators an die Stromleitungen Ihres Energieversorgungsunternehmens oder an eine andere Stromquelle kann rechtswidrig sein. Darüber hinaus kann diese Maßnahme, wenn sie falsch durchgeführt wird, Ihren Generator und Ihre Geräte beschädigen und zu schweren Verletzungen oder sogar zum Tod von Ihnen oder einem Versorgungsunternehmen führen, das möglicherweise an nahegelegenen Stromleitungen arbeitet. Wenn Sie planen, einen tragbaren Stromerzeuger während eines Stromausfalls zu betreiben, benachrichtigen Sie bitte sofort Ihr Energieversorgungsunternehmen und denken Sie daran, Ihre Geräte direkt an den Generator anzuschließen. Schließen Sie den Generator nicht an eine Steckdose in Ihrem Haus an. Auf diese Weise könnte eine Verbindung zum Energieversorger hergestellt werden. Sie sind dafür verantwortlich, dass der Strom Ihres Generators nicht in die Stromleitungen der Elektrizitätswerke zurückgespeist wird. Wenn der Generator an eine gebäudetechnische Anlage angeschlossen wird, wenden Sie sich an Ihr örtliches Versorgungsunternehmen oder einen qualifizierten Elektriker. Die Anschlüsse müssen die Generatorleistung vom Netz trennen und alle geltenden Gesetze und Vorschriften einhalten.

Generator nicht überlasten

Kapazität

Befolgen Sie diese einfachen Schritte, um die für Ihre Zwecke erforderlichen Lauf- und Startwerte zu berechnen:

1. Wählen Sie die elektrischen Geräte aus, die Sie gleichzeitig betreiben möchten.
2. Die Gesamtzahl der laufenden Watt dieser Artikel. Dies ist die Menge an Energie, die du brauchst, um deine Gegenstände am Laufen zu halten.
3. Identifizieren Sie die höchste Anlaufleistung aller in Schritt 1 identifizierten Geräte. Fügen Sie diese Nummer zu der in Schritt 2 berechneten Zahl hinzu. Die Anfangsleistung ist der zusätzliche Leistungsschub, der benötigt wird, um einige elektrisch betriebene Geräte zu starten. Wenn Sie die unter "Power Management" aufgeführten Schritte ausführen, wird sichergestellt, dass jeweils nur ein Gerät gestartet wird.

Power Management

Verwenden Sie die folgende Formel, um Spannung und Stromstärke in Watt umzuwandeln:

Volt × Ampere = Watt

Um die Lebensdauer Ihres Generators und der angeschlossenen Geräte zu verlängern, führen Sie diese Schritte aus, um elektrische Verbraucher hinzuzufügen:

1. Starten Sie den Generator ohne angeschlossene elektrische Last.

2. Lassen Sie den Motor einige Minuten laufen, um sich zu stabilisieren.

3. Schließen Sie das erste Element an und schalten Sie es ein. Am besten ist es, zuerst den Gegenstand mit der größten Last zu befestigen
4. Lassen Sie den Motor stabilisieren.
5. Schließen Sie das nächste Gerät an und schalten Sie es ein.
6. Lassen Sie den Motor stabilisieren.
7. Wiederholen Sie die Schritte 5-6 für jedes weitere Element.

HINWEIS

Überschreiten Sie niemals die angegebene Kapazität, wenn Sie dem Generator Lasten hinzufügen.

Eco (Economy) Modus

Der Eco-Modus-Schalter kann aktiviert werden, um die Sparsamkeitsregelung einzuschalten, um den Kraftstoffverbrauch und die Geräuschentwicklung beim Betrieb des Geräts in Zeiten reduzierter elektrischer Leistung zu minimieren. Der Eco-Modus ermöglicht es, dass die Motordrehzahl während der Nichtbenutzung im Leerlauf läuft. Die Motordrehzahl kehrt zur Normalität zurück, wenn eine elektrische Last angeschlossen ist. Wenn der Sparschalter ausgeschaltet ist, läuft der Motor mit normaler Geschwindigkeit kontinuierlich..

Für Zeiten mit hoher elektrischer Last oder kurzzeitigen Schwankungen sollte der Eco-Modus ausgeschaltet sein.

12V DC Automotive Style Steckdose

Die 12V DC-Steckdose(n) kann(n) mit dem mitgelieferten Zubehör und anderen handelsüblichen 12V DC Automotive-Steckern verwendet werden. Der DC-Ausgang ist ungeregelt und kann einige Produkte beschädigen. Vergewissern Sie sich, dass der Eingangsspannungsbereich Ihres Artikels mindestens 12-24V DC beträgt. Wenn Sie die DC-Steckdose verwenden, stellen Sie den Eco-Modus-Schalter auf die Position "OFF".

WARNUNG

Betreiben Sie ein Gerät nicht, während es an die 12V DC-Steckdose angeschlossen ist

Längere Einwirkung von Motorabgasen kann zu schweren Verletzungen oder zum Tod führen..

VORSICHT

Platzieren Sie ein Gerät während des Ladevorgangs nicht auf der Abgasseite des Generators. Extreme Hitze, die durch Abgase verursacht wird, kann das Gerät beschädigen und eine potenzielle Brandgefahr darstellen.

Aufladen der Batterie

1. Bevor Sie das Batterieladekabel (nicht im Lieferumfang enthalten) an eine Batterie anschließen, die in einem Fahrzeug installiert ist, trennen Sie das Erdungskabel der Fahrzeugbatterie vom negativen (-) Batteriepol.
2. Stecken Sie das Batterieladekabel in die 12V DCBuchse des Generators.
3. Schließen Sie das rote (+) Ladekabel des Batterieladegeräts an den roten (+) Batterieanschluss an.
4. Schließen Sie das schwarze (-) Ladekabel des Batterieladegeräts an den schwarzen (-) Batterieanschluss an.
5. Starten Sie den Generator.

Wichtig: Der 12V DC-Ausgang ist ungeregelt und kann andere 12V DC-Produkte beschädigen. Wenn Sie die 12V DC-Steckdose verwenden, stellen Sie den Economy-Modus-Schalter auf die Position "OFF". Vergewissern Sie sich, dass alle elektrischen Geräte einschließlich der Leitungen und Steckverbindungen in gutem Zustand sind, bevor Sie sie an den Generator anschließen.

VORSICHT

Starten Sie das Fahrzeug nicht, während das Batterieladekabel angeschlossen ist und der Generator läuft. Es gibt der Batterie keine Leistungssteigerung. Das Fahrzeug oder der Generator kann beschädigt werden. Laden Sie nur entlüftete, nasse Bleibatterien auf. Andere Arten von Batterien können platzen und zu Verletzungen oder Schäden führen.

HINWEIS

Vergewissern Sie sich, dass alle elektrischen Geräte einschließlich der Leitungen und Steckverbindungen in gutem Zustand sind, bevor Sie sie an den Generator anschließen.

Parallelbetrieb

Dieses Champion-Modell ist parallel bereit und kann parallel zu einer anderen Champion-Einheit betrieben werden, um die verfügbare Gesamtleistung zu erhöhen. Für den Parallelbetrieb ist ein Champion-Parallel-Kit (Sonderausstattung) erforderlich. Eine Liste der kompatiblen Modelle oder die Bestellung eines Parallelbausatzes erhalten Sie bei Ihrem nächsten Champion-Händler. Detaillierte Anweisungen zur Installation und zum Betrieb der angeschlossenen Generatoren finden Sie in der Bedienungsanleitung des Parallel-Kits.

Abstellen des Motors

1. Schalten Sie alle elektrischen Verbraucher aus und ziehen Sie den Netzstecker. Starten oder stoppen Sie den Generator niemals, wenn elektrische Geräte angeschlossen oder eingeschaltet sind.
2. Lassen Sie den Generator einige Minuten im Leerlauf laufen, um die Innentemperaturen von Motor und Generator zu stabilisieren.
3. Drehen Sie das EZ Start Rad im Uhrzeigersinn in die Position STOP.

Wichtig: Stellen Sie immer sicher, dass sich das EZStart-Regler und die Kraftstoffhebelentlüftung in der Position "AUS" befinden, wenn der Generator nicht in Betrieb ist..

HINWEIS

Wenn der Generator für einen Zeitraum von zwei (2) Wochen oder länger nicht benutzt wird, lesen Sie bitte den Abschnitt Lagerung für die richtige Lagerung von Motor und Kraftstoff..

WARTUNG

Stellen Sie sicher, dass der Generator sauber gehalten und ordnungsgemäß gelagert wird. Betreiben Sie das Gerät nur auf einer ebenen, ebenen Fläche in einer sauberen, trockenen Betriebsumgebung. Setzen Sie das Gerät NICHT extremen Bedingungen, übermäßigem Staub, Schmutz, Feuchtigkeit oder korrosiven Dämpfen aus

WARNUNG

Betreiben Sie niemals einen beschädigten oder defekten Generator..

WARNUNG

Unsachgemäße WartunGg führt zum Erlöschen der Garantie.

HINWEIS

Die Wartung, der Austausch oder die Reparatur von emissionsmindernden Vorrichtungen und Systemen kann von jeder Werkstatt oder Person durchgeführt werden, die keine Straßenmotoren repariert.

Der Eigentümer/Betreiber ist für alle regelmäßigen Wartungsarbeiten verantwortlich. Führen Sie alle geplanten Wartungsarbeiten rechtzeitig durch. Beheben Sie alle Probleme, bevor Sie den Generator in Betrieb nehmen

Reinigung des Generators

VORSICHT

Besprühen Sie den Motor NICHT mit Wasser.

Durch die Kühlschlitze kann Wasser in den Generator eindringen und die Generatorwicklungen beschädigen. Es kann auch das Kraftstoffsystem verunreinigen.

1. UVerwenden Sie ein feuchtes Tuch, um die Außenflächen des Generators zu reinigen.
2. Verwenden Sie eine weiche Borstenbürste, um Schmutz und Öl zu entfernen.
3. Verwenden Sie einen Luftkompressor (25 PSI), um Schmutz und Ablagerungen aus dem Generator zu entfernen.
4. Überprüfen Sie alle Lüftungsöffnungen und Kühlschlitze auf Sauberkeit und Unversehrtheit.

Um ein versehentliches Starten zu verhindern, entfernen Sie das Zündkerzenkabel, bevor Sie eine Wartung durchführen. Achten Sie darauf, dass das Zündkerzenkabelende nicht auf Metallteilen aufliegt.

Motoröl wechseln

Wechseln Sie das Öl, wenn der Motor warm ist. Lesen Sie die Ölspezifikation, um die richtige Qualität für Ihre Betriebsumgebung auszuwählen.

1. SStellen Sie den Generator auf eine Werkbank oder einen Tisch.
2. Entfernen Sie die Wartungsabdeckung.
3. Entfernen Sie den Öleinfülldeckel.

4. Kippen Sie den Generator auf seiner Seite und lassen Sie das Öl vollständig ablaufen.

5. Füllen Sie das Öl gemäß "Motoröl hinzufügen" im Abschnitt Montage hinzu. NICHT ÜBERFÜLLEN. Öl nicht im Lieferumfang enthalten für die regelmäßige Wartung.

1. Montieren Sie die Wartungsabdeckung wieder.
2. Entsorgen Sie Altöl in einer zugelassenen Entsorgungseinrichtung.

HINWEIS

Nach dem Einfüllen des Öls sollte eine Sichtkontrolle zeigen, dass das Öl ca. 1-2 Gewindegänge aus der Einfüllöffnung ausläuft. Wenn Sie den Ölmessstab zur Ölstandskontrolle verwenden, schrauben Sie den Ölmessstab während der Kontrolle NICHT ein.

Reinigen und Einstellen der Zündkerze(n)

1. Entfernen Sie die Wartungsabdeckung.

1. Entfernen Sie den Zündkerzendraht von der Zündkerze.
2. Verwenden Sie ein Zündkerzenschlüsselwerkzeug (nicht im Lieferumfang enthalten) oder einen 13/16 Zoll. (21mm) Buchse (nicht im Lieferumfang enthalten) zum Entfernen des Steckers.
3. Überprüfen Sie die Elektrode am Stecker. Er muss sauber und nicht abgenutzt sein, um den für die Zündung erforderlichen Funken zu erzeugen.
4. Stellen Sie sicher, dass die Zündkerzenlücke 0,6-0,7 mm beträgt.

1. Beachten Sie beim Austausch der Kerze die Zündkerzentypen in den technischen Daten.
2. Setzen Sie den Stecker wieder fest ein.
3. Befestigen Sie das Zündkerzenkabel an der Zündkerze.
4. Montieren Sie die Wartungsabdeckung wieder.

Reinigen des Luftfilters

1. Entfernen Sie die Wartungsabdeckung.
2. Suchen Sie die Kunststoffabdeckung des Luftfilters. Entfernen Sie die Schraube mit einem Kreuzschlitzschraubendreher.
3. Entfernen Sie das Schaumstoffelement.
4. In flüssigem Reinigungsmittel und Wasser waschen. In einem sauberen Tuch gründlich trocknen lassen.
5. In sauberem Motoröl sättigen.
6. Drücken Sie ein sauberes, saugfähiges Tuch ein, um überschüssiges Öl zu entfernen.
7. Setzen Sie den Filter in die Baugruppe ein.
8. Montieren Sie die Luftfilterabdeckung wieder.
9. Montieren Sie die Wartungsabdeckung wieder und ziehen Sie die Deckelschraube fest an.

Reinigung des Funkenfängers

1. Lassen Sie den Motor vollständig abkühlen, bevor Sie die Funkensperre warten.
2. Entfernen Sie die 4 Schrauben, die die Abdeckplatte auf der Schalldämpferseite des Generators halten.
3. Entfernen Sie die Klemme (C) und die Kappe (B), die den Funkenschutz (A) am Schalldämpfer halten.

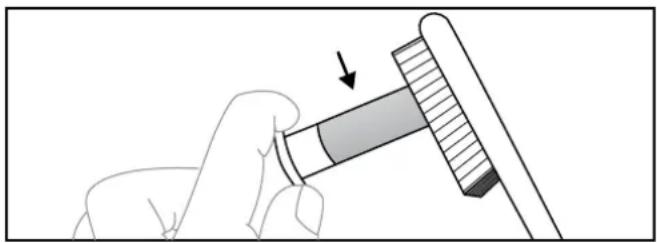

1. Entfernen Sie das Funkenschutzgitter.
2. Entfernen Sie die Kohlenstoffablagerungen vom Funkenschutzsieb vorsichtig mit einer Drahtbürste.

1. Ersetzen Sie den Funkenfänger, wenn er beschädigt ist.
2. Positionieren Sie den Funkenschutz auf dem Schalldämpfer und befestigen Sie ihn, indem Sie die Schritte von oben rückwärts ausführen

VORSICHT

Wenn der Funkenschutz nicht gereinigt wird, führt dies zu einer Verschlechterung der Motorleistung..

HINWEIS

Bundes- und landesweite Gesetze und Verwaltungsvorschriften legen fest, wann und wo Funkenfänger erforderlich sind. Bei Bestellung sind für den Betrieb dieses Generators im Nationalwald Funkenfänger erforderlich. In Kalifornien darf dieser Generator nicht auf waldbewachsenem Land, buschigem Land oder grasbewachsenem Land eingesetzt werden, es sei denn, der Motor ist mit einem Funkenschutz ausgestattet.

Einstellen des Reglers

⚠️ WARNING

Manipulationen am werkseitig eingestellten Regler führen zum Erlöschen der Garantie..

Das Luft-Kraftstoff-Gemisch ist nicht einstellbar. Manipulationen am Regler können Ihren Generator und Ihre elektrischen Geräte beschädigen und führen zum Erlöschen der Garantie.

Wartungsplan

Befolgen Sie die in der folgenden Wartungsübersicht angegebenen Wartungsintervalle. . Warten Sie Ihren Generator häufiger, wenn Sie unter widrigen Bedingungen arbeiten.

ALLE 8 STUNDEN ODER TÄGLICH

[] Ölstand prüfen
[ ] Reinigen Sie den Lufteinlass und den Schalldämpfer

ERSTE 5 STUNDEN

Öl wechseln

ALLE 50 STUNDEN ODER ZU JEDER JAHRESZEIT

Luftfilter reinigen
[+] Wechseln Sie das Öl, wenn Sie unter hoher Last oder in heißer Umgebung arbeiten

ALLE 100 STUNDEN ODER ZU JEDER JAHRESZEIT

: Ölwechsel
[ ] Zündkerze reinigen/einstellen
[ ] Ventilspiel prüfen/einstellen*
[ ] Funkenschutz reinigen
[ ] Kraftstofftank und Filter reinigen*

ALLE 250 STUNDEN

[ ] Brennkammer reinigen*

EVERY 3 YEARS

[ ] Kraftstoffleitung ersetzen*

* Von sachkundigen, erfahrenen Personen oder CPE-zertifizierten Servicezentren durchgeführt werden.

LAGERUNG

GEFAHR

Benzin und Benzindämpfe sind leicht entzündlich und extrem explosiv..

Feuer oder Explosion kann zu schweren Verbrennungen oder zum Tod führen. Füllen oder entleeren Sie Kraftstoff nur im Freien in einem gut belüfteten Bereich. Pumpen Sie KEIN Benzin direkt in den Generator. Verwenden Sie einen zugelassenen Behälter, um den Kraftstoff zum Generator zu transportieren. Verwenden Sie niemals einen Benzinbehälter, Benzintank oder andere Kraftstoffgegenstände, die beschädigt sind oder beschädigt erscheinen. Den Benzintank NICHT überfüllen. Halten Sie den Kraftstoff immer fern von Funken, offenen Flammen, Kontrollleuchten, Hitze und anderen Zündquellen. Zünden oder rauchen Sie keine Zigaretten..

Kurzzeitlagerung (bis zu 1 Jahr)

Benzin im Benzintank hat eine maximale Haltbarkeit von bis zu 1 Jahr unter Zusatz von richtig formulierten Kraftstoffstabilisatoren und wird an einem kühlen, trockenen Ort gelagert. Benzin im Vergaser kann sich jedoch verkleistern und den Vergaser verstopfen, wenn er nicht innerhalb von 2-4 Wochen verwendet oder entleert wird.

1. Stellen Sie sicher, dass alle Geräte vom Generator getrennt sind.
2. Füge einen richtig formulierten Kraftstoffstabilisator in den Benzintank ein.
3. Starten Sie den Motor, indem Sie den Anweisungen im Abschnitt "Starten des Motors" folgen.
4. Lassen Sie den Generator 10 Minuten lang laufen, damit das behandelte Benzin durch das Kraftstoffsystem und den Vergaser fließt.
5. Motor abstellen, indem Sie den Anweisungen im Abschnitt "Abstellen des Motors" folgen.
6. Lassen Sie den Motor abkühlen.
7. Entfernen Sie die Wartungsabdeckung.
8. Entfernen Sie die Zündkerze und gießen Sie etwa einen Esslöffel Öl in den Zylinder.
9. Ziehen Sie langsam am Rückstoß, um den Motor zu drehen und den Zylinder zu verteilen und zu schmieren.
10. Montieren Sie die Zündkerze und das Zündkerzenkabel wieder.
11. Montieren Sie die Wartungsabdeckung wieder.

12. Reinigen Sie den Generator entsprechend der Reinigung des Generators.

13. Lagern Sie den Generator an einem kühlen, trockenen Ort und vor direkter Sonneneinstrahlung geschützt.

Langzeitlagerung (mehr als 1 Jahr)

Bei einer Lagerung über 1 Jahr müssen der Benzintank und der Vergaser vollständig entleert sein..

1. Stellen Sie sicher, dass alle Geräte vom Generator getrennt sind.
2. Stellen Sie den Wechselrichter auf Blöcke, damit der entsprechende Benzinbehälter oder die Pfanne unter den Wechselrichter gleiten kann.
3. Entfernen Sie die Wartungsabdeckung.
4. Drehen Sie das EZ Start Rad in die Position RUN.

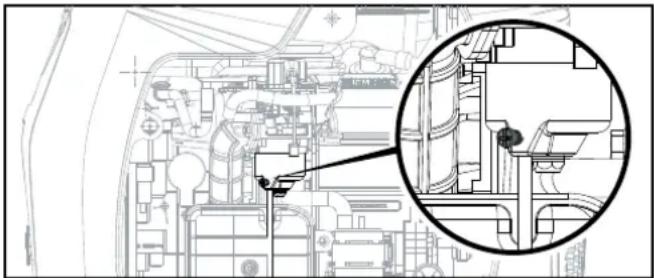

5. Drehen Sie die Ablassschraube mit einem Kreuzschlitzschraubendreher gegen den Uhrzeigersinn (3) volle Umdrehungen. Benzin wird durch einen durchsichtigen Schlauch unter dem Wechselrichter abgelassen. Achten Sie darauf, dass das Benzin in einen geeigneten Behälter entleert wird.

1. Wenn das Benzin nicht mehr aus dem durchsichtigen Rohr fließt, drehen Sie die Ablassschraube im Uhrzeigersinn, bis sie fest sitzt. Entsorgen Sie das entleerte Benzin ordnungsgemäß nach den örtlichen Vorschriften oder Richtlinien.
2. Drehen Sie das EZ Start Rad in die Position STOP.
3. Führen Sie die Schritte 8-12 entsprechend der Kurzzeitlagerung aus

Aus dem Lagerzustand entnehmen

Wenn der Generator über einen längeren Zeitraum unsachgemäß mit Benzin im Benzintank und/oder Vergaser gelagert wurde, muss der gesamte Kraftstoff abgelassen und der Vergaser gründlich gereinigt werden. Dieser Prozess beinhaltet technisch anspruchsvolle Aufgaben. Für Hilfe wenden Sie sich bitte an Ihren nächsten Champion-Vertriebspartner. Wenn der Benzintank und der Vergaser vor der Lagerung des Generators ordnungsgemäß entleert wurden, befolgen Sie die folgenden Schritte, wenn Sie ihn aus dem Lager entfernen.

1. Vergewissern Sie sich, dass sich das EZ Start Einstellrad in der Position STOP befindet.

2. Fügen Sie dem Generator Benzin hinzu, wie unter Kraftstoff hinzufügen: Benzin beschrieben.

3. Bewegen Sie das EZ Start Rad in die Position START.
4. Nach 5 Minuten den Vergaser- und Luftfilterbereich auf undichtes Benzin überprüfen. Wenn Undichtigkeiten festgestellt werden, muss der Vergaser demontiert und gereinigt oder ausgetauscht werden. Wenn keine Benzinlecks festgestellt werden, drehen Sie das EZ Start Einstellrad auf die Position "STOP".
5. Überprüfen Sie den Motorölstand und geben Sie bei Bedarf sauberes, frisches Öl nach. Siehe Ölspezifikationen für den richtigen Öltyp.
6. Überprüfen und entfernen Sie den Luftfilter von Hindernissen wie Käfern oder Spinnweben. Reinigen Sie bei Bedarf den Luftfilter entsprechend der Reinigung des Luftfilters.
7. Starten Sie den Generator gemäß Start des Motors.

GEFAHR

Das Abgas des Generators enthält geruchloses und farbloses Kohlenmonoxidgas..

Um ein versehentliches oder unbeabsichtigtes Zünden des Generators während der Lagerung zu vermeiden, sollten die folgenden Vorsichtsmaßnahmen getroffen werden:

– Vergewissern Sie sich bei der Lagerung des Generators, dass das EZ-Start-Rad auf die Position “OFF” gestellt ist.

EIGENSCHAFTEN

Stromerzeuger Eigenschaften

Das Wetter wird sich auf das Motoröl und die Motorleistung auswirken. Ändern Sie die Art des verwendeten Motoröls je nach Wetterlage entsprechend den Anforderungen des Motors.

Kraftstoff Eigenschaften

Verwenden Sie regelmäßig bleifreies Benzin mit einem Oktanzahl von mindestens 85 und einem Ethanolgehalt von 10 Vol.-% oder weniger. Verwenden Sie NICHT E15 oder E85. NICHT ÜBERFÜLLEN..

Gasoline Capacity 1.1 gal. (4.2 L)

Zündkerzen Eigenschaften

Ventil Eigenschaften

Ein technisches Merkblatt zu den Einstellverfahren für Ventile ist verfügbar unter www.championpowerequipment.de.

Temperatur Eigenschaften

Eine wichtige Nachricht über die Temperatur:

Ylhr Produkt ist für den Dauerbetrieb bei Umgebungstemperaturen bis zu 40°C ausgelegt und ausgelegt. Wenn Ihr Produkt benötigt wird, kann es für kurze Zeit bei Temperaturen von -15°C bis 50°C betrieben werden. Wenn es während der Lagerung Temperaturen außerhalb dieses Bereichs ausgesetzt ist, sollte es vor dem Betrieb wieder in diesen Bereich gebracht werden. In jedem Fall muss das Produkt immer im Freien, in einem gut belüfteten Bereich und fernab von Türen, Fenstern und Lüftungen betrieben werden..

FEHLERSUCHE

ProblemUrsacheLösung
Der Generator startet nicht.	Kein Kraftstoff Kraftstoff hinzufügen
	Defekte Zündkerze Zündkerze ersetzen
	Verbraucher beim Start angeschlossen Verbraucher vom Gerät trennen
Der Generator startet nicht; Der Generator startet, läuft aber unrund.	Niedriger Ölstand	Kurbelgehäuse auf die richtige Höhe befüllen
		Stellen Sie den Generator auf einen flachen, ebenen Untergrund.
	Choke in der falschen Position Choke korrekt einstellen
	Zündkerzenkabel lose Kabel an der Zündkerze befestigen
Der Generator startet nicht per Funkstart.	Die Batterie der Fernbedienung ist leer. Batterie der Fernbedienung ersetzen
	Generatorbatterie ist leer Generatorbatterie aufladen
	Der Batterieschalter befindet sich in der Position “OFF”	Batterieschalter auf die Position “ON” stellen.
Der Generator startet nicht elektrisch.	Generatorbatterie ist leer Generatorbatterie aufladen
	Der Batterieschalter befindet sich in der Position “OFF”	Batterieschalter auf die Position “ON” stellen.
Der Generator schaltet sich während des Betriebs ab.	Kein Kraftstoff mehr Kraftstofftank füllen
	Niedriger Ölstand	Kurbelgehäuse bis zum richtigen Niveau befüllen. Stellen Sie den Generator auf einen flachen, ebenen Untergrund.
Der Generator kann nicht genügend Leistung liefern oder Überhitzt.	Generator ist überlastet	Überprüfen Sie die Last und passen Sie sie an. Siehe “Energiemanagement”.
	Unzureichende Belüftung	Überprüfen Sie die Lufteinschränkung. Stellen Sie den Generator in einen gut belüfteten Bereich.
Keine AC-Leistung.	Kabel nicht richtig angeschlossen Überprüfen Sie alle Verbindungen
	Angeschlossener Verbraucher ist defekt Defekten Verbraucher ersetzen
	Der Leistungsschalter ist ausgeschaltet Leistungsschalter zurücksetzen
	Lose Verkabelung	Überprüfen und festziehen der Kabelverbindungen
	Sonstiges Kontaktieren Sie die Hotline
Wiederholtes Auslösen des Leistungsschalters.	Überlastung	Überprüfen Sie die Last und passen Sie sie an. Siehe “Energiemanagement”.
	Fehlerhafte Kabel oder Verbraucher	Überprüfen Sie, ob die Drähte beschädigt, blank oder ausgefranst sind. Defekte Verbraucher ersetzen

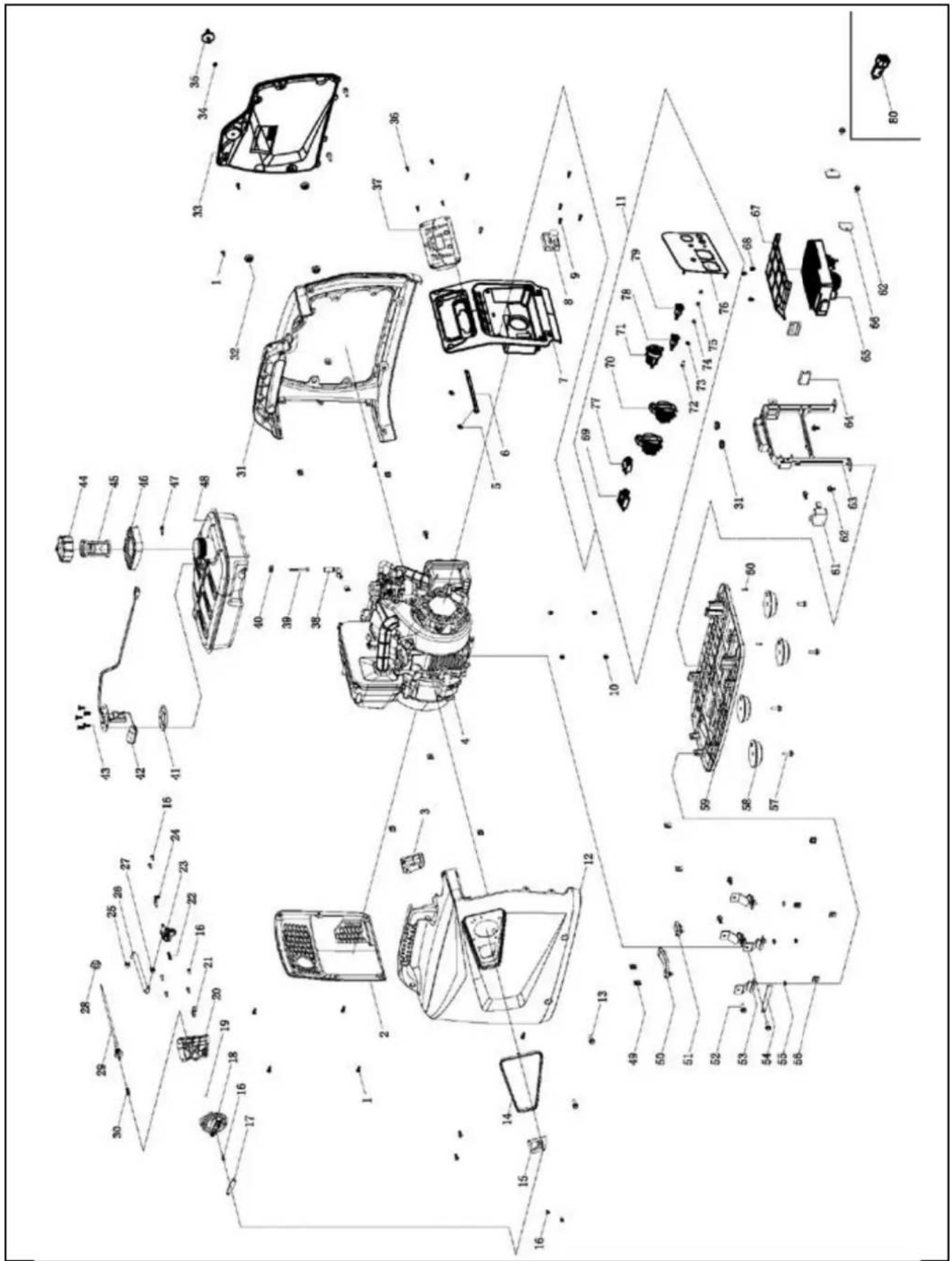

82001i-EU Parts Diagram
