APLC4S3A0 - Ladegerät AccuPower - Kostenlose Bedienungsanleitung

Marke	AccuPower
Modell	APLC4S3A0
Produkttyp	Schnell-Ladegerät für Lithium-Ionen/Lithium-Polymer Akkupacks
Eingangsspannung	100–240 V AC, 50–60 Hz, max. 0,8 A
Ausgangsspannung	16,8 V DC, max. 3,0 A
Geeignete Akkus	4-Zellen Li-Ion/Li-Po (Nennspannung 14,4 V / 14,8 V)
Ausgangsstecker	PA45 (kompatibel zu PP 15–45a)
LED-Anzeige	Rot: Ladevorgang aktiv; Grün: Standby / voll geladen; Blinken: Fehler
Sicherheitstimer	ca. 8 Stunden (automatischer Start)
Schutzklasse	II (doppelt isoliert)
Einsatzbereich	Nur für Innenräume, vor Flüssigkeiten, Staub und Hitze schützen
Leistungsaufnahme	max. 0,8 A bei 100–240 V
Abmessungen (ca.)	Nicht angegeben
Gewicht (ca.)	Nicht angegeben
Zustand	Neu
Lieferumfang	Ladegerät, Bedienungsanleitung
Garantie	Herstellergarantie (Details in der Anleitung)
Entsorgung	Elektro-Altgeräte nicht im Hausmüll, örtliche Sammelstellen nutzen
Wartung	Gehäuse nicht öffnen, Service nur durch autorisiertes Fachpersonal
Besonderheiten	Weitbereichseingang für weltweiten Einsatz

Häufig gestellte Fragen - APLC4S3A0 AccuPower

Welche Akkus kann ich mit dem APLC4S3A0 laden?

Das Ladegerät ist ausschließlich für Lithium-Ionen und Lithium-Polymer Akkupacks mit 4 Zellen (Nennspannung 14,4 V bzw. 14,8 V) geeignet.

Wie erkenne ich den Ladezustand?

Die LED leuchtet rot während des Ladevorgangs und grün im Standby oder bei voller Ladung. Bei einem Fehler blinkt die LED.

Was bedeutet blinkende LED?

Ein Blinken der roten LED zeigt einen Fehler an, z. B. falsche Polarität, defekter Akku oder Kurzschluss. Trennen Sie das Ladegerät sofort vom Netz.

Kann ich andere Akkutypen laden?

Nein, das Ladegerät ist nur für Li-Ion/Li-Po mit 14,4 V / 14,8 V ausgelegt. Das Laden anderer Typen kann gefährlich sein.

Wie lange dauert ein Ladevorgang?

Die Ladezeit hängt von der Kapazität des Akkus ab. Das Ladegerät hat einen Sicherheitstimer von ca. 8 Stunden, der automatisch startet.

Ist das Ladegerät weltweit einsetzbar?

Ja, dank des Weitbereichseingangs (100–240 V AC) ist der Einsatz in vielen Ländern möglich. Ein Adapter für den Stecker kann nötig sein.

Darf ich das Ladegerät im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich bestimmt. Schützen Sie es vor Feuchtigkeit, Staub und direkter Sonneneinstrahlung.

Was mache ich bei einem Defekt?

Ziehen Sie sofort den Netzstecker und wenden Sie sich an autorisiertes Fachpersonal. Öffnen Sie niemals das Gehäuse.

Wie entsorge ich das Ladegerät richtig?

Entsorgen Sie Altgeräte nicht im Hausmüll, sondern nutzen Sie örtliche Sammelstellen für Elektroschrott.

Welcher Ausgangsstecker ist verbaut?

Das Ladegerät hat einen PA45 Stecker, kompatibel zu Steckern der Serie PP 15 bis 45a.

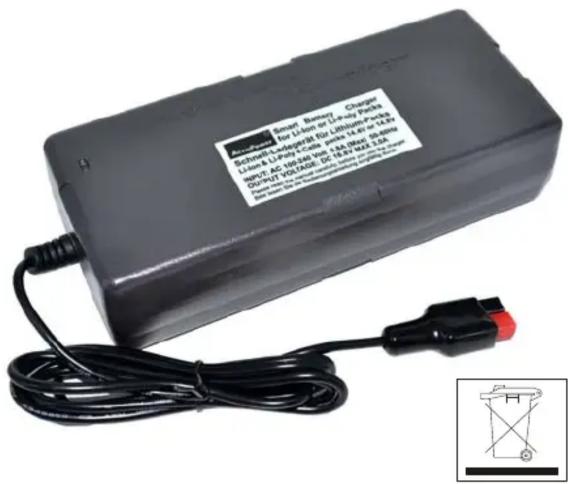

BEDIENUNGSANLEITUNG APLC4S3A0 AccuPower

Schnell-Ladegerät für Lithium-Ion und Lithium-Polymer Akkupacks mit 4 Zellen (14,4V bzw. 14,8V)

TECHNISCHE BESCHREIBUNG

Input: 100 – 240V AC 50-60Hz max 0,8A

Weltweiter Einsatz möglich durch Weitbereichseingang

Output: 16,8V DC max 3.0A

Ausgangsstecker:

PA45 (Kompatibel zu Stecker PP 15 bis 45a)

LED Anzeige: Rot: Akku wird geladen

Grün: Standby / Akku voll aufgeladen

Sicherheits-Timer: ca. 8 Stunden (Timer startet automatisch, sobald der Akku mit dem Ladegerät verbunden wird)

LADEN VON AKKUS

ACHTUNG: Die Ladehinweise des Akkuherstellers sind unbedingt zu beachten!

1. Verbinden Sie den Akku mit dem Ladegerät.
2. Stellen Sie sicher, dass die Polarität korrekt ist.
3. Stecken Sie den Netzstecker in eine Steckdose.

LED Anzeige:

Rot: Akku wird geladen

B linkt: Fehler

Grün: Standby / Ladung abgeschlossen, Akku vollgeladen

1. Sobald der Ladevorgang abgeschlossen ist, ziehen Sie den Netzstecker aus der Steckdose und trennen Sie den Akku vom Ladegerät

!! Richtige Polarität beachten, laden Sie keine anderen Akkus mit diesem Ladegerät!!

Note: Information and contents in this sheet are for reference purpose only. They do not constitute any warranty or representation and are subject to change without notice. Die Informationen und Inhalte in diesem Blatt dienen nur als Referenz Zweck. Sie stellen keine Gewährleistungen oder Zusicherungen dar, und können jederzeit ohne vorherige Ankündigung geändert werden.

SICHERHEITSHINWEISE

LESEN SIE DIESE ANWEISUNGEN VOR DER BENUTZUNG DES LADEGERÄTS BITTE SORGFÄLTIG DURCH

Das Ladegerät ist ausschließlich für den Gebrauch im Innenbereich gedacht und sollte nicht mit Flüssigkeiten, Staub, Feuchtigkeit, Hitze und direkter Sonneneinstrahlung in Berührung kommen. Um eine Überhitzung zu vermeiden, sollte das Ladegerät bei der Benutzung nicht zugedeckt sein.

Halten Sie das Gerät fern von starken Vibrationen und lassen Sie das Gerät nicht fallen.

Halten Sie alle leicht entflammbare Materialien von dem Ladegerät fern.

Verwenden Sie das Gerät nicht in explosionsgefährdeter Umgebung.

Dieses Gerät ist zum Laden von Lithium-Ionen bzw. Lithium-Polymer Akkus entwickelt worden. Aus Sicherheitsgründen darf dieses Ladegerät nur für Lithium-Ionen bzw. Lithium-Polymer Akkus mit einer Nennspannung von 14,4 Volt bzw. 14,8 Volt benutzt werden.

Versuchen Sie nicht Akkupacks zu laden, die nicht ausdrücklich vom Hersteller für die Ladetechnik, Ausgangsspannung und Ströme des Ladegerätes ausgelegt sind.

Versuchen Sie nicht defekte oder beschädigte Akkupacks zu laden

Die Netzsteckdose sollte leicht zugänglich sein. Sollte es zu einem Betriebsfehler kommen, sollte der Stecker sofort aus der Steckdose gezogen werden.

Im Ladegerät sind gefährliche Spannungen vorhanden, deshalb sollte der Deckel nicht entfernt werden. Alle Service- und Wartungsarbeiten sollten von autorisiertem Fachpersonal ausgeführt werden, oder durch den Vertreter des Herstellers.

Das Ladegerät ist doppelt isoliert (Schutzklasse ii).

Ladegeräte mit Plastikgehäuse sollten nicht mit Öl, Fett usw. in Berührung kommen, da die meisten Plastikmaterialien durch Chemikalien und Lösungsmittel aufgelöst werden können.

Der Hersteller übernimmt keine Haftung oder Verantwortung für Schäden, die durch falsche Bedienung, Nichtbeachtung der Gebrauchsanweisung, Nichtbeachtung der Wartungsvorschriften, mangelnde Wartung oder sonstige unsachgemäße Behandlung seitens des Kunden oder eines Dritten (z.B. Bedienungsfehler, fehlerhafter Anschluss, mutwillige Beschädigung usw.) verursacht wurden.

Entsorgungshinweis:

Bitte informieren Sie sich über die örtlichen Sammelstellen für elektronische Geräte.

Bitte beachten Sie die lokalen Vorschriften und entsorgen Sie Ihre Altgeräte nicht mit dem normalen Haushaltsmüll. Das Ladegerät darf nur in von Entsorgungsträgern eingerichteten Sammelstellen entsorgt werden. Die korrekte Entsorgung Ihres Altgerätes ist ein Beitrag für die Umwelt und die Gesundheit.

Halten Sie diese Bedienungsanleitung zur späteren Einsichtnahme griffbereit

Note: Information and contents in this sheet are for reference purpose only. They do not constitute any warranty or representation and are subject to change without notice. Die Informationen und Inhalte in diesem Blatt dienen nur als Referenz Zweck. Sie stellen keine Gewährleistungen oder Zusicherungen dar, und können jederzeit ohne vorherige Ankündigung geändert werden.
