Produkttyp	Freischneider
Marke	Einhell
Modell	RT 450
Antriebsart	Benzinmotor
Hubraum	43 cm³
Leistung	1,5 kW
Kraftstoff	Bleifreies Benzin (95 ROZ) + 2-Takt-Öl (50:1)
Kraftstofftankvolumen	0,65 l
Schnittbreite	450 mm
Schnitthöhe	Verstellbar (stufenlos)
Schneidwerkzeug	Fadenkopf 2,4 mm oder 3-Zahn-Messer
Gewicht (ohne Kraftstoff)	6,8 kg
Gesamtlänge	180 cm
Gesamthöhe	45 cm
Gesamtbreite	25 cm
Schaft	Gerader Schaft, höhenverstellbarer Griff
Sicherheitsmerkmale	Zweihandbedienung, Schutzhaube, Motorbremse
Zündkerze	L7TC (0,6 mm Elektrodenabstand)
Kraftstofffilter	Im Tank integriert
Luftfilter	Papierfilter
Getriebe	Winkelgetriebe mit Fettfüllung
Schalldruckpegel (LpA)	96 dB(A)
Schallleistungspegel (LWA)	112 dB(A)
Vibration (Hand-Arm)	5,5 m/s²
Lieferumfang	Freischneider, Schutzhaube, Fadenkopf, Tragegurt, Werkzeugsatz, Bedienungsanleitung

Häufig gestellte Fragen - RT 450 EINHELL

Welches Kraftstoffgemisch benötigt der Einhell RT 450?

Verwenden Sie ein Gemisch aus bleifreiem Benzin (95 ROZ) und hochwertigem 2-Takt-Öl im Verhältnis 50:1. Mischen Sie die Komponenten in einem dafür vorgesehenen Kanister.

Wie starte ich den RT 450 richtig?

Stellen Sie den Choke auf KALTSTART, drücken Sie mehrmals den Primerballon, bis Kraftstoff sichtbar ist. Ziehen Sie dann kräftig am Starterseil. Nach dem Anspringen den Choke langsam auf BETRIEB stellen.

Welche Schneidwerkzeuge sind für den RT 450 geeignet?

Der Freischneider wird serienmäßig mit einem Fadenkopf (2,4 mm Fadenstärke) geliefert. Optional ist das 3-Zahn-Messer für dickeres Gestrüpp erhältlich.

Wie wechsle ich den Faden im Fadenkopf?

Drücken Sie die Kappe des Fadenkopfes zusammen, drehen Sie ihn gegen den Uhrzeigersinn und nehmen Sie ihn ab. Entfernen Sie alte Fadenreste und legen Sie einen neuen 2,4 mm Faden durch die Öffnung ein. Wickeln Sie gleichmäßig auf und führen Sie die Enden durch die Aussparungen.

Wie pflege ich den Luftfilter?

Reinigen Sie den Luftfilter nach ca. 10 Betriebsstunden. Klopfen Sie ihn aus oder spülen Sie ihn mit warmem Seifenwasser (nicht benzinhaltig). Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einbauen.

Wann muss ich die Zündkerze wechseln?

Überprüfen Sie die Zündkerze alle 25 Betriebsstunden. Sollte sie stark verschmutzt oder der Elektrodenabstand nicht 0,6 mm sein, ersetzen Sie sie durch eine L7TC-Kerze.

Was bedeuten die Vibrationen am Griff?

Starke Vibrationen deuten häufig auf einen defekten Fadenkopf oder Unwucht im Schneidwerkzeug hin. Überprüfen Sie das Werkzeug auf Beschädigungen und tauschen Sie es gegebenenfalls aus.

Kann der RT 450 mit einem Schultergurt verwendet werden?

Ja, der Lieferumfang enthält einen Schultergurt, der den Tragekomfort erhöht und die Sicherheit verbessert. Hängen Sie den Gurt ein und stellen Sie die Länge auf Ihre Körpergröße ein.

Wie lagere ich den Freischneider richtig?

Leeren Sie vor längerer Lagerung den Kraftstofftank und lassen Sie den Motor bei laufendem Leerlauf leerlaufen, bis er abstirbt. Reinigen Sie das Gerät und lagern Sie es an einem trockenen, frostfreien Ort.

Welche Sicherheitshinweise sind besonders wichtig?

Tragen Sie stets Schutzbrille, Gehörschutz, festes Schuhwerk und lange Hosen. Halten Sie Dritte mindestens 15 m entfernt. Arbeiten Sie nicht bei Nässe oder Regen.

BEDIENUNGSANLEITUNG RT 450 EINHELL

D Gebrauchsanweisung für Rasentrimmer

CE

Art.-Nr.: 34.015.31 I.-Nr.: 01011

RT 450

Bitte Seite 2-5 ausklappen

1

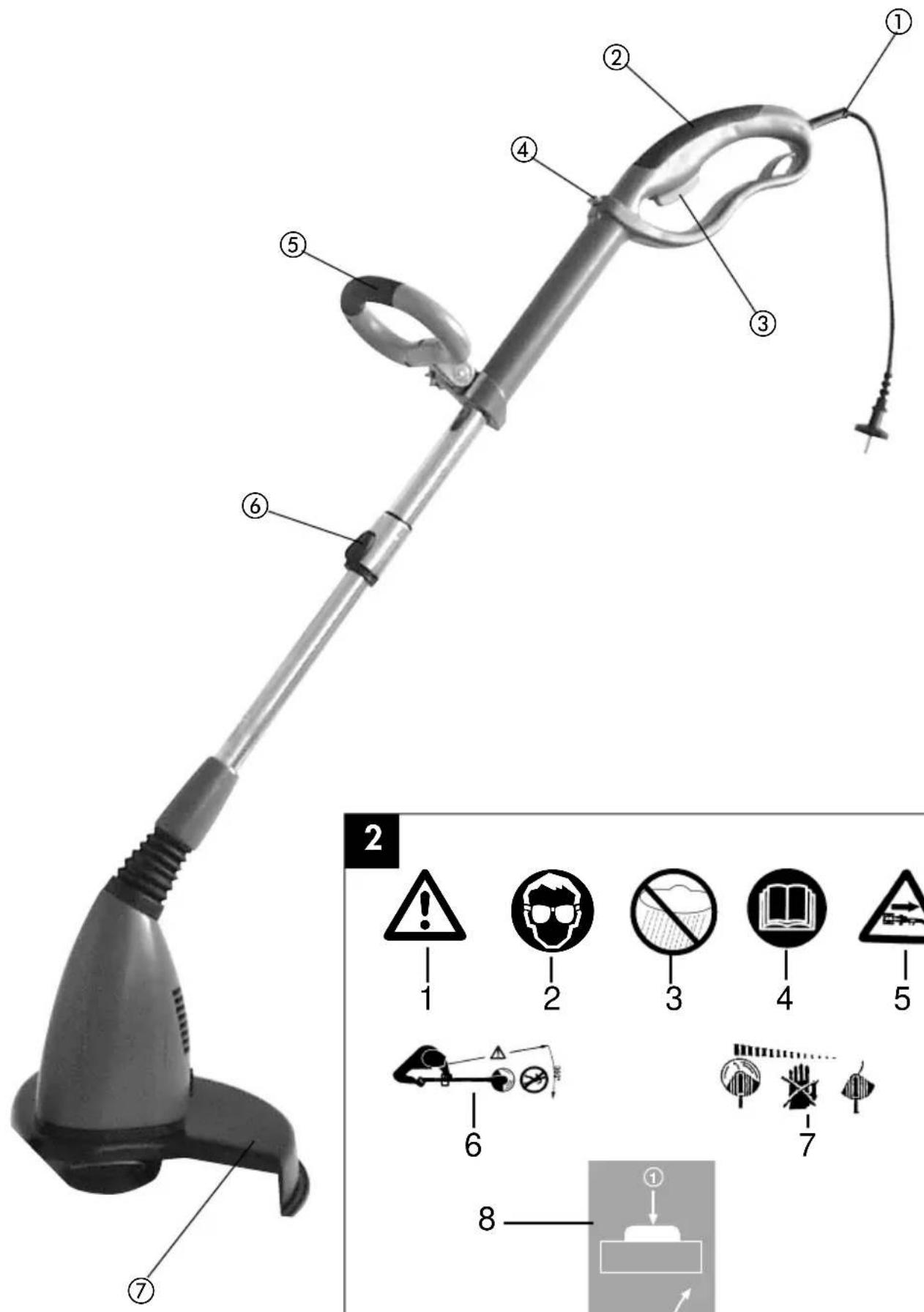

1. Gerätebeschreibung (siehe Bild 1)

1. Netzkabel
2. Oberer Handgriff
3. Ein/Aus Schalter
4. Stellknopf zum Drehen des Handgriffes
5. Zusatzhandgriff
6. Höhenverstellung
7. Schutzhaube

2. Wichtige Hinweise

Bitte lesen Sie die Gebrauchsanweisung sorgfältig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.

Achtung!

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die mit dieser Gebrauchsanweisung nicht vertraut sind, den Rasentrimmer nicht benutzen.

●Führen Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benützen Sie das Gerät nicht, wenn Sicherheitsvorrichtungen beschädigt oder abgenutzt ist. Setzen Sie nie Sicherheitsvorrichtungen außer Kraft.
●Verwenden Sie das Gerät ausschließlich entsprechend dem in dieser Gebrauchsanweisung angegebenen Verwendungszweck.
- Sie sind für die Sicherheit im Arbeitsbereich verantwortlich.
- Überprüfen Sie das Schneidgut vor Arbeitsbeginn. Entfernen Sie vorhandene Fremdkörper. Achten Sie während des Arbeitens auf Fremdkörper. Sollten Sie dennoch beim Schneiden auf ein Hindernis treffen, setzen Sie bitte die Maschine außer Betrieb und entfernen Sie dieses.
●Arbeiten Sie nur bei ausreichenden Sichtverhältnissen.
●Achten Sie beim Arbeiten immer auf sicheren und festen Stand. Achtung beim Rückwärtsgehen, Stolpergefahr!
●Lassen Sie das Gerät nie unbeaufsichtigt am Arbeitsplatz liegen. Sollten Sie die Arbeit

unterbrechen, lagern Sie bitte das Gerät an einem sicheren Ort.

●Sollten Sie Ihre Arbeit unterbrechen, um sich zu einem anderen Arbeitsbereich zu begeben, schalten Sie das Gerät, während Sie sich dorthin begeben, unbedingt ab.
- Benützen Sie das Gerät nie bei Regen oder in feuchter, nasser Umgebung.
●Schützen Sie Ihr Gerät vor Feuchtigkeit und Regen.
- Bevor Sie das Gerät einschalten, überzeugen Sie sich davon, daß der Nylonfaden keine Steine oder andere Gegenstände berührt.
●Arbeiten Sie immer mit angemessener Kleidung, um so Verletzungen des Kopfes, der Hände, der Füße zu verhindern. Tragen Sie zu diesem Zweck einen Helm, eine Schutzbrille (oder eine Schutzblende), hohe Stiefeln (oder festes Schuhwerk und eine lange Hose aus festem Stoff) und Arbeitshandschuhe.
- Wenn das Gerät in Betrieb ist, halten Sie es unbedingt vom Körper entfernt!
●Schalten Sie das Gerät nicht ein, wenn es umgedreht ist bzw. wenn es nicht in der Arbeitsstellung ist.
●Schalten Sie den Motor ab wenn Sie das Gerät nicht benutzen, Sie es unbewacht lassen, Sie es kontrollieren, das Versorgungskabel beschädigt ist, Sie die Spule entnehmen bzw. austauschen, Sie das Gerät von einem Ort zum anderen transportieren.
●Halten Sie das Gerät von anderen Personen, insbesondere Kindern und auch von Haustieren fern; im geschnittenen und aufgewirbelten Gras könnten Steine und andere Gegenstände sein.
●Halten Sie während der Arbeit von anderen Personen und Tieren einen Abstand von mindestens 5 m.
●Schneiden Sie nicht gegen harte Gegenstände. So vermeiden Sie es, sich zu verletzen und das Gerät zu beschädigen.
●Verwenden Sie den Rand der Schutzvorrichtung, um das Gerät von Mauern, verschiedenen Oberflächen, sowie zerbrechlichen Dingen fernzuhalten.
●Verwenden Sie das Gerät nie ohne die Schutzvorrichtung.

⚠️ACHTUNG! Die Schutzvorrichtung ist für Ihre Sicherheit und die Sicherheit anderer, sowie für ein korrektes Funktionieren der Maschine wesentlich. Das Nichtbeachten dieser Vorschrift führt abgesehen davon, daß dadurch eine potentielle Gefahrenquelle geschaffen wird, zum Verlust des Garantieanspruches.

D

- Versuchen Sie nicht, die Schneidvorrichtung (Nylonfaden) mit den Händen anzuhalten. Warten Sie immer ab, bis sie von allein anhält.

●Verwenden Sie keinen anderen als den Original-Nylonfaden. Verwenden Sie anstelle des Nylonfadens auf keinen Fall Metalldrähte.

- Seien Sie vorsichtig gegen Verletzungen an der Einrichtung, die zum Abschneiden der Fadenlänge dient.

●Achten Sie darauf, daß Luftöffnungen frei von Verschmutzungen sind.

- Ziehen Sie nach dem Gebrauch den Netzstecker und überprüfen Sie die Maschine auf Beschädigung.

- Versuchen Sie nicht, mit dem Gerät Gras zu schneiden, das nicht am Boden wächst; versuchen Sie zum Beispiel nicht, Gras zu schneiden, das an Mauern oder auf Steinen, usw. wächst.

- Im Arbeitsbereich des Rasentrimmers ist der Benutzer Dritten gegenüber für Schäden verantwortlich, die durch die Benutzung des Gerätes verursacht wird.

- Überqueren Sie mit eingeschaltetem Gerät keine Straßen oder Kieswege.

- Wenn Sie das Gerät nicht benutzen, bewahren Sie es an einem trockenen und für Kinder unzugänglichen Ort auf.

●Verwenden Sie das Gerät nur so, wie es in dieser Bedienungsanleitung beschrieben ist und halten Sie es immer senkrecht zum Boden. Jede andere Stellung ist gefährlich.

- Überprüfen sie regelmäßig, ob die Schrauben richtig angezogen sind.

●Die Netzspannung muß mit der Spannung übereinstimmen, die auf dem Datenschild angegeben ist.

●Die Anschlußleitung muß regelmäßig auf Anzeichen einer Verletzung oder Alterung untersucht werden. Das Gerät darf nicht benutzt werden, falls der Zustand der Anschlußleitung nicht einwandfrei ist.

●Die verwendeten Anschlußleitungen dürfen nicht leichter als leichte Gummischlauchleitungen HO7RN-F nach DIN 57282/VDE 0282 sein und einen Mindestdurchmesser von 1,5 mm² aufweisen. Die Steckverbindungen müssen Schutzkontakte aufweisen und die Kupplung muß spritzwassergeschützt sein.

●Die zu schneidende Fläche immer von Kabeln und anderen Gegenständen frei halten.

●Muß das Gerät zum Transport angehoben werden, ist der Motor abzustellen und der Stillstand des Werkzeuges abzuwarten. Vor dem Verlassen des Gerätes ist der Motor stillzusetzen und der Netzstecker zu ziehen.

• Bevor Sie das Gerät an das Stromnetz anschließen, versichern Sie sich, daß keines der drehenden Elemente beschädigt ist und die Fadenrolle korrekt eingesetzt und befestigt ist.
• Während des Betriebs dürfen Sie auf keinem Fall gegen harte Gegenstände schneiden, nur so vermeiden Sie Verletzungen des Bedieners und Schäden am Gerät.
• Für die Instandhaltung nur Orginal-Ersatzteile verwenden.
  ●Reparaturen dürfen nur von einem Elektrofachmann durchgeführt werden.

⚠️Achtung: Nach dem Abstellen rotiert der Nylonfaden noch einige Sekunden nach!

3. Erklärung des Schildes (siehe Bild 2)

Pos. 1: Warnung!
Pos. 2: Augenschutz tragen!
Pos. 3: Vor Feuchtigkeit schützen!
Pos. 4: Vor Inbetriebnahme lesen Sie die Gebrauchsanweisung!
Pos. 5: Vor der Prüfung einer beschädigten Anschlussleitung Netzstecker ziehen!
Pos. 6: Dritte aus dem Gefahrenbereich fernhalten!
Pos. 7: Werkzeug läuft nach!
Pos. 8: Verwendung des Rasentrimmers als Kantenschneider

4. Technische Daten: RT 450

●Netzspannung: 230 V \~ 50 Hz

●Leistung 450 Watt

●Schnittkreis ∅ 30 cm

●Umdrehungen n 0 10.000 min ^-1

●Nylon-Schneidfaden ∅ 1,2 mm

●Schalldruckpegel LPA 81 dB(A)

●Schalleistungspegel LWA 92 dB(A)

●Vibration a w ≤ 2,5 m/s ^2

●Gewicht 3 kg

Art.-Nr.: 34.014.31

Das Geräusch der Maschine kann 85 dB(A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch wurde nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (2000/14 EG) gemessen.

Der Wert der am Griff ausgesendeten Schwingungen ist ≤ 2,5 m/s ^2 und wurde nach ISO 5349 ermittelt.

5. Montage der Schutzhaube und des Handgriffes

●Die Schutzhaube auf den Motorkopf stecken und mit den beiliegenden Schrauben befestigen (siehe Bild 3).
●Befestigen Sie zuerst die in Bild 4 gezeigten Schrauben, anschließend können die restlichen zwei Schrauben.
●Der Handgriff wird, wie in Bild 5 dargestellt, montiert.

6. Vor Inbetriebnahme

Durch die Höhenverstellung und Verstellung des Zusatzhandgriffes kann eine optimale Arbeitsposition eingestellt werden.

Höhenverstellung:

Stellen Sie den Rasentrimmer fest auf den Boden. Durch Betätigung des Schiebers (siehe Bild 6 / Pos.1) kann die Höhe körpergerecht eingestellt werden. Damit die Höhenverstellung fixiert ist muß diese fest einrasten.

Verstellung des Zusatzhandgriffes:

Stellen Sie den Rasetrimmer fest auf den Boden. Lockern Sie die Schraube (Bild 7 / Pos.1) und stellen Sie sich die optimale Stellung des Zusatzhandgriffes ein. Durch das Festziehen der Schraube wird der Griff fixiert.

7. Inbetriebnahme

Der Rasentrimmer ist nur zum Schneiden von Rasen bestimmt.

Der Rasentrimmer besitzt ein teilautomatisches Fadenverlängerungssystem. Bei jeder Betätigung des teilautomatischen Fadenverlängerungssystems wird der Faden automatisch verlängert, damit Sie immer mit der optimale Schnittbreite Ihren Rasen kürzen.

Bitte Berücksichtigen Sie, daß der Verschleiß des Fadens durch häufige Betätigung des Fadenverlängerunsautomatik erhöht wird.

Hinweis:

Wenn Ihre Maschine zum ersten Mal in Betrieb genommen wird, wird das eventuell überstehende, überschüssige Ende des Schnittfadens von der Schneideklinge der Schutzhaube gekürzt.

Ist der Faden bei der ersten Inbetriebnahme zu kurz, drücken Sie den Knopf an der Fadenspule und ziehen den Faden kräftig heraus (Bild F). Beim ersten Anlauf wird der Schneidfaden automatisch aud optimale Länge gekürzt.

Um die höchste Leistung von Ihrem Rasentrimmer zu erhalten, sollten Sie bitte den folgenden Anweisungen befolgen:

●Verwenden Sie den Rasentrimmer nicht ohne Schutzvorrichtung.
- Mähen Sie nicht, wenn das Gras naß ist. Die besten Ergebnisse erzielen Sie bei trockenem Gras.
●Das Netzkabel an das Verlängerungskabel anschließen und dieses am Handgriff einhängen. (Bild 8)
●Um Ihren Rasentrimmer einzuschalten drücken Sie den Ein/Aus Schalter (Bild 1 / Pos.3)
●Um Ihren Rasentrimmer auszuschalten lassen Sie den Ein/Aus Schalter (Bild 1 / Pos.3) wieder los.
- Den Rasentrimmer nur dann an das Gras annähern, wenn der Schalter gedrückt ist, d.h. wenn der Rasentrimmer in Betrieb ist.
- Um richtig zu schneiden, das Gerät seitlich schwenken und Vorwärtsgehen. Halten Sie den Rasentrimmer dabei um ca. 30° geneigt (siehe Bild 9 und Bild 10).
- Bei langem Gras muß das Gras, von der Spitze aus, stufenweise kürzer geschnitten werden (siehe Bild 11).
●Nutzen Sie die Schutzhaube aus, um einen unnötigen Fadenverschleiß zu vermeiden.
●Halten Sie den Rasentrimmer fern von harten Gegenständen, um einen unnötigen Fadenverschleiß zu vermeiden.

Teilautomatische Fadennachstellung:

Ist der Faden zu kurz, drücken Sie den Rasentrimmer gegen den Boden (Bild G) und betätigen den Ein/Aus Schalter, auf diese Weise wird die optimale Länge des Schneidfadens automatisch eingestellt.

D

8. Verwendung des Rasentrimmers als Kantenschneider

Um die Kanten von Rasen und Beeten zu schneiden, kann der Rasentrimmer auf folgende Weise umfunktioniert werden:

●Die elektrische Versorgung des Rasentrimmers abschalten.
●Drücken Sie den Stellknopf (Bild 12)
- Halten Sie den Stellknopf gedrückt und drehen Sie den oberen Handgriff um 180° (Bild 13), bis dieser einrastet.
●Auf diese Weise hat man den Rasentrimmer zu einem Kantenschneider umfunktioniert, mit dem man Vertikalschnitte des Rasens ausführen kann (Bild 14).

9. Austausch der Fadenspule

Achtung! Vor Austausch der Fadenspule ist unbedingt der Netzstecker zu ziehen!

Mit der einen Hand den Rollenhalter (Bild D / 8) festhalten und mit der anderen die seitlichen Rillen der Spulenabdeckung drücken (Bild D / 9) und sie abschrauben, wie es durch den Pfeil auf der Spulenabdeckung selbst vorgegeben ist. Nach Abnahme der Spulenabdeckung die leere Fadenspule herausnehmen und dabei darauf achten, daß der Stellknopf und die Feder nicht verloren gehen. Diese beiden in den Rollenhalter einsetzen. Die Ersatzfadenspule nehmen, die Enden der Fäden durch die Löcher der Spulenabdeckung schieben und die Spulenabdeckung wieder einsetzen (Bild E/10). Drehen Sie die Spulenabdeckung solange im Uhrzeigersinn bis diese fest einrastet.

Drücken Sie nun den Stellknopf und ziehen Sie die Fäden ca. 15cm heraus (Bild F). Beim ersten Anlauf wird der Schneidfaden automatisch auf die richtige Länge gekürzt.

Achtung! Weggeschleuderte Teile des Nylonfadens können zu Verletzungen führen!

10. Wartung und Pflege

●Vor dem Abstellen und Reinigen den Rasentrimmer ausschalten und den Netzstecker ziehen
●Ablagerungen an der Schutzhaube mit einer Bürste entfernen
- Den Kunststoffkörper und die Kunststoffteile mit leichten Haushaltsreiniger und einem feuchten Tuch säubern

●Verwenden Sie für die Reinigung keine aggressiven Mittel oder Lösungsmittel!
- Den Rasentrimmer nie mit Wasser abspritzen. Vermeiden Sie unbedingt ein Eindringen von Wasser in das Gerät.

11. Ersatzteilbestellung

Bei der Bestellung der Ersatz-Fadenspulen geben Sie bitte die Art.-Nr.: 34.051.20 an.

Übereinstimmungsbescheinigung

Der Unterzeichner, Herr Andreas Thannhuber,

Hans Einhell AG, Wiesenweg 22, D-94405 Landau/Isar

bestätigt, daß der Rasentrimmer

Fabrikat Einhell Royal

Typ RT 450

Serie

Motortyp 34.014.82.21

Prüfdrehzahl 10.000 min

mit den Vorschriften der Richtlinie 2000/14 EG übereinstimmt

RT 450

• Garantierter Schalldruckpegel LPA 81,4 dB(A)
• Garantierter Schalleistungspegel LWA 92 dB(A)
• Art der Schneidevorrichtung Nylonfaden
• Schnittbreite 30 cm
• Umdrehungsgeschwindigkeit der Schneidvorrichtung 10.000 min.

Landau/Isar, 18. Dezember 2001

Hinweis auf eingeschränkte Betriebszeiten

Der Betrieb von Rasenmähern und Rasentrimmern ist nur an Werktagen in der Zeit von 7.00 bis 19.00 Uhr gestattet.

Rasenmäher und Rasentrimmer mit einem Geräuschpegel unter 88 dB(A) (siehe Typenschild) dürfen an Werktagen auch von 19.00 bis 22.00 Uhr eingesetzt werden.

Beachten Sie auch die vorgeschriebenen, gesetzlichen Bestimmungen, die örtlich verschieden sein können.

EG-Konformitätserklärung EC Declaration of Conformity

Wir/We

Hans Einhell AG

Wiesenweg 22

D-94405 Landau/Isar

erklären hiermit, daß die nachfolgende genannte Maschine den einschlägigen grundlegeneden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie entspricht declare, that the following machinery complies with all the essential health and safety requirements of the EC Directive.

Geräteart

Description of machinery: Rasentrimmer

Typ

EG-Richtlinien/EC Direktives:

EG Maschinenrichtlinie 98/37/EG mit Änderungen

EG Niederspannungsrichtlinie 73/23/EWG

EG Richtlinie Einfache Druckbehälter 87/404/EWG

EC Direktive for easy pressure tank 87/404/EWG

EG Richtlinie Elektromagnetische Verträglichkeit 89/336/EWG mit Änderungen

Angewandte harmonisierte Normen Applicable harmonized standards:

* prEN 786; EN 60335-1; EN 55014; EN 50082-1; EN 60555-2

EN 60555-3; DIN VDE 0730 T2ZP; DIN VDE 0730 T1

Angewandte nationale Normen und technische Spezifikationen Applicable national standards and technical specifications:

18.12.2001

Datum / date Bauer

Product-Management

Archivierung / For archives 3401531-37-4155050-E

Notizen:

Notizen:

Notizen:

GARANTIEURKUNDE

Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden. Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

ISC GmbH · International Service Center

Technischer Kundendienst: Telefon [phone] • Telefax (0 99 51) 2610 und 5250

Service- und Infoserver: http://www.isc-gmbh.info

Technische Änderungen vorbehalten
