Produkttyp	Einweg-Lichtschranke mit integriertem Verstärker
Modell	EX-Z13FB-P (PNP, Dunkel-EIN)
Marke	Panasonic
Reichweite	500 mm
Kleinstes erkennbares Objekt	Ø 1,0 mm (mit Schlitzmaske Ø 0,3 mm)
Versorgungsspannung	12 bis 24 V DC ±10 %
Ausgang	PNP-Transistor, offener Kollektor, max. 20 mA
Ansprechzeit	max. 0,5 ms
Schutzart	IP67 (IEC)
Umgebungstemperatur	-10 bis +55 °C
Anschlussart	Kabel, 2 m
Abmessungen (H×B×T)	14 × 8 × 3 mm (Fronttyp)
Gewicht (ca.)	20 g
Gehäusematerial	Kunststoff
Lichtquelle	Rote LED (4-Element-LED)
Funktionen	Kleinstobjekterkennung, sichtbarer Lichtstrahl, einfache Installation
Lieferumfang	Befestigungsschrauben, Montagewinkel aus Edelstahl und Kunststoff
Reinigung	Linse mit trockenem, weichem Tuch reinigen; keine aggressiven Reinigungsmittel
Sicherheitshinweise	Nicht direkt in den Lichtstrahl blicken; Installation nur durch qualifiziertes Personal
Reparatur	Keine reparierbaren Teile im Inneren; bei Defekt Gerät ersetzen

Häufig gestellte Fragen - EX-Z13FB-P PANASONIC

Wie schließe ich den EX-Z13FB-P an?

Der Anschluss erfolgt über das 2 m lange Kabel. Die Aderfarben sind: Braun = +V (12-24 V DC), Blau = 0 V, Schwarz = Ausgang (PNP). Achten Sie auf die korrekte Polung.

Was ist der Unterschied zwischen NPN und PNP?

NPN-Ausgänge schalten gegen Masse (0V), PNP-Ausgänge gegen die Versorgungsspannung (+V). Der EX-Z13FB-P hat einen PNP-Ausgang. Die Endung '-P' kennzeichnet PNP-Typen.

Welche Objekte kann der Sensor erkennen?

Mit der integrierten Schlitzmaske werden Objekte ab Ø 0,3 mm erkannt. Bei 500 mm Reichweite werden Objekte ab Ø 1,0 mm zuverlässig detektiert.

Kann der Sensor durch Wasser oder Staub beeinträchtigt werden?

Dank Schutzart IP67 ist der Sensor gegen Wasser und Staub geschützt. Dennoch sollte die Linse sauber gehalten werden, um eine einwandfreie Funktion zu gewährleisten.

Wie stelle ich den Sensor aus?

Der rote Lichtstrahl ist gut sichtbar und erleichtert die Ausrichtung. Richten Sie Sender und Empfänger genau aufeinander aus, bis die Anzeige den stabilen Empfang signalisiert.

Was bedeutet 'Dunkel-EIN'?

Bei Dunkel-EIN schaltet der Ausgang, wenn der Lichtstrahl unterbrochen wird. Dies ist ideal zur Objekterkennung, da das Ausgangssignal bei Anwesenheit eines Objekts aktiv wird.

Kann ich den Sensor mit 12V oder 24V betreiben?

Ja, die Versorgungsspannung beträgt 12 bis 24 V DC ±10 %. Der Sensor arbeitet in diesem gesamten Bereich.

Wie lang ist das Anschlusskabel?

Das Kabel ist 2 Meter lang. Bei Bedarf kann es mit einer geeigneten Kupplung verlängert werden.

Welches Zubehör ist im Lieferumfang enthalten?

Im Lieferumfang sind Befestigungsschrauben und rostbeständige Montagewinkel aus Edelstahl und Kunststoff enthalten.

Wie reinige ich die Linse?

Reinigen Sie die Linse mit einem trockenen, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Lösungsmittel, da diese die Optik beschädigen könnten.

BEDIENUNGSANLEITUNG EX-Z13FB-P PANASONIC

Miniaturlichtschranke mit integriertem Verstärker

Funktionen

Kleinster Sensor mit integriertem Verstärker

Die minimale Sensordicke der EX-Z-Serie von 3mm wird durch eine neue Sensorbauweise, die ohne Bonddrähte auskommt, erreicht. Die kleine Bauweise ermöglicht Montage bei herausfordernden Platzverhältnissen, bei denen früher nur Lichtwellenleiter verwendet werden konnten. Anders als beim Lichtwellenleiter wird aufgrund des integrierten Verstärkers kein zusätzlicher Platz mehr benötigt.

Fronttyp

EX-Z1□F□ H14×B8×T3 mm

Seitentyp

EX-Z1☐ H15,9×B5,5×T6,5 mm

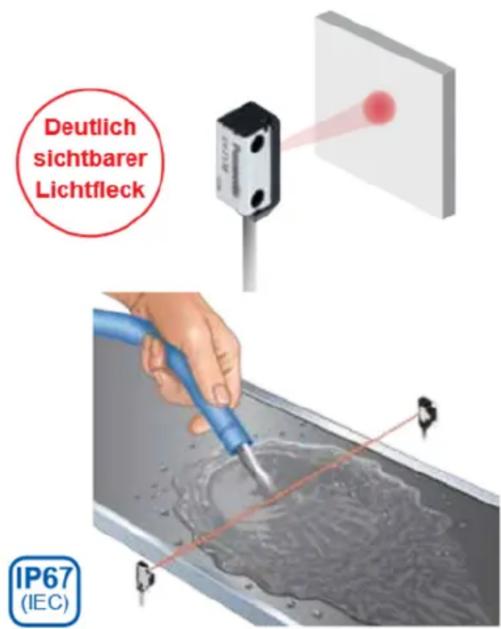

Einfache Installation

Durch einen deutlich sichtbaren roten Lichtstrahl ist eine Montage und Strahlausrichtung sehr einfach möglich. Die 4-Element-LED sorgt für ein helle und langzeit-stabile Lichtleistung.

Gute Performance in industrieller Umgebung

Mit einer Schutzklasse IP67 kann der EX-Z auch in Umgebungen, die mit Wasser in Berührung kommen eingesetzt werden ^1 . Hierfür gibt es rostbeständige Montagewinkel aus Edelstahl und Kunststoff.

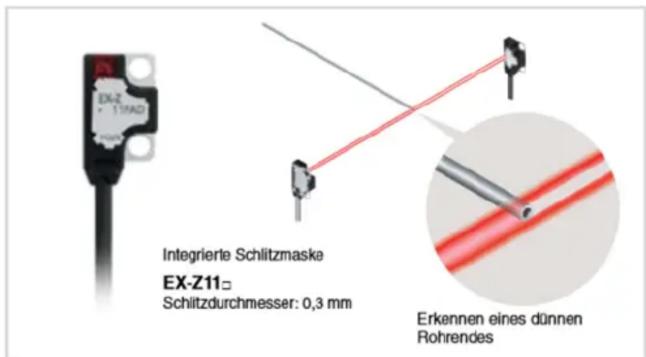

Kleinstobjekt-Erkennung

Mit der integrierten Schlitzmaske kann der Sensor bereits Objekte ab einem Durchmesser von 0,3 erkennen. Auch auf eine Distanz von 500mm werden Objekte ab 1mm zuverlässig detektiert.

Anwendungsbeispiele

Objekterkennung bei Teileförderer

Erkennung von An-/Abwesenheit von Reagenzgläsern

Erkennung von LED-Anschlüssen

Typ		Einweg-Lichtschranke
		Fronttyp			Seitentyp
Artikel-nummer	Hell-EIN	EX-Z11FA (-P) (Hinweis)	EX-Z12FA (-P)	EX-Z13FA (-P)	EX-Z11A (-P)	EX-Z12A (-P)	EX-Z13A (-P)
	Dunkel-EIN	EX-Z11FB (-P)	EX-Z12FB (-P)	EX-Z13FB (-P)	EX-Z11B (-P)	EX-Z12B (-P)	EX-Z13B (-P)
Reich-/Tastwelte		50mm	200mm	500mm	50mm	200mm	500mm
Kleinstes zu erkennendes Objekt		∅ 0,3mm	∅ 0,5mm	∅ 1,0mm	∅ 0,3mm	∅ 0,5mm	∅ 1,0mm
Versorgungsspannung		12 bis 24V DC ±10%
Ausgang		NPN- oder PNP-Transistor mit offenem Kollektor, max. 20mA
Ansprechzeit		max. 0,5ms
Schutzart		IP67 (IEC)
Umgebungstemperatur		-10 bis +55°C
Anschlussart		Kabel, 2m
Abmessungen (HxBxT)		14x8x3mm			15,5x5,5x6,5mm
Zubehör		Befestigungsschrauben, 1 Set

Hinweis:
Endung -P = PNP-Typ
Keine Endung = NPN-Typ
