Produkttyp	Energiezähler (3-Phasen)
Abmessungen (HxBxT)	100 x 72 x 65 mm
Gewicht	ca. 250 g
Betriebsspannung	230/400 V AC (Drehstrom)
Nennstrom	63 A (direkt)
Frequenz	50 Hz
Genauigkeitsklasse	B (MID-zertifiziert)
Messfunktionen	Wirkenergie (kWh), Blindleistung (kvarh), Momentanleistung
Display	LCD, 7-stellig mit Hintergrundbeleuchtung
Schnittstelle	S0-Impulsausgang (potentialfrei)
Montage	DIN-Schiene (Hutschiene, 4 TE)
Schutzart	IP51 (Gehäuse)
Umgebungstemperatur	-25 °C bis +55 °C
Reinigung	Mit trockenem, fusselfreiem Tuch reinigen. Keine chemischen Reinigungsmittel oder Flüssigkeiten verwenden.
Sicherheit	Absicherung mit vorgeschaltetem Leitungsschutzschalter (B16A empfohlen)
Ersatzteile	Nicht vorgesehen; Gerät ist werkseitig versiegelt.
Reparierbarkeit	Nicht reparierbar; bei Defekt Austausch erforderlich.
Allgemeines	MID-zugelassen, eichrechtlich konform, für den gewerblichen und privaten Gebrauch geeignet.

Häufig gestellte Fragen - ZAD710BKE1 HAGER

Wie installiere ich den Zähler Hager ZAD710BKE1?

Der Zähler wird auf eine DIN-Schiene montiert. Vor der Installation muss die Anlage spannungsfrei geschaltet werden. Der Anschluss erfolgt gemäß dem beiliegenden Schaltplan. Achten Sie auf den korrekten Drehstromanschluss (L1, L2, L3, N).

Wie lese ich den Zählerstand ab?

Der Zählerstand wird auf dem LCD-Display angezeigt. Drücken Sie die Taste, um zwischen Wirkenergie (kWh) und Blindleistung (kvarh) umzuschalten. Die Anzeige ist 7-stellig mit einer Nachkommastelle.

Was bedeuten die Anzeigen auf dem Display?

Das Display zeigt die Wirkenergie (kWh) und Blindleistung (kvarh) an. Ein blinkendes Symbol zeigt den aktuellen Stromfluss an. Bei Überschreitung des Nennstroms erscheint eine Fehlermeldung.

Wie reinige ich den Zähler?

Reinigen Sie das Gehäuse nur mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine chemischen Reinigungsmittel, Scheuermittel oder Flüssigkeiten, da diese das Gerät beschädigen könnten.

Ist der Zähler MID-zertifiziert?

Ja, der Hager ZAD710BKE1 besitzt eine MID-Zulassung und ist eichrechtlich konform. Somit ist er für Abrechnungszwecke im gewerblichen und privaten Bereich zugelassen.

Wie schließe ich den S0-Impulsausgang an?

Der S0-Ausgang ist potentialfrei und kann direkt an einen digitalen Eingang eines Energiemanagementsystems oder eines Impulszählers angeschlossen werden. Die maximale Spannung beträgt 27 V DC, der maximale Strom 27 mA.

Warum zeigt der Zähler keine Werte an?

Mögliche Ursachen: Keine Versorgungsspannung (prüfen Sie die Spannung an L1), falsche Phasenfolge (Drehfeld prüfen) oder Defekt (Gerät tauschen). Auch die Absicherung kann ausgelöst sein.

Kann der Zähler im Außenbereich installiert werden?

Der Zähler hat die Schutzart IP51, was Schutz gegen Staub und Tropfwasser bedeutet. Er ist für den Innenbereich oder geschützte Außenbereiche geeignet. Direkte Nässe oder starke Feuchtigkeit ist zu vermeiden.

Wie tausche ich den Zähler aus?

Der Austausch darf nur durch eine Elektrofachkraft erfolgen. Vor dem Ausbau die Anlage spannungsfrei schalten. Der alte Zähler wird von der DIN-Schiene gelöst und der neue nach Schaltplan angeschlossen. Nach dem Einbau ist eine Eichprüfung erforderlich.

Was bedeutet die Genauigkeitsklasse B?

Die Genauigkeitsklasse B entspricht einer maximalen Abweichung von ±1 % im Bereich von 1 A bis 63 A. Dies erfüllt die MID-Anforderungen für private und gewerbliche Anwendungen und gewährleistet präzise Messungen.

BEDIENUNGSANLEITUNG ZAD710BKE1 HAGER

Montage von Basisfeldern

Art.No	Beschreibung	Höhe	Verwendung
			ZAS207BE45A	ZAS132BE65A	ZAS131BD45A	ZAS132BD65A
ZAD717	Verteilerfeld 7-reihig	1050 mm	x	x
ZAD710BKE1	Zählerfeld 1 x BKE-I	1050 mm	x	x
ZAD710BKE2	Zählerfeld 2 x BKE-I	1050 mm	x	x
ZAD712TSG	TSG-Feld	1050 mm	x	x
ZAD710MM	Multimediafeld	1050 mm	x	x
ZAD818	Verteilerfeld 8-reihig	1200 mm			x	x
ZAD811DHZ1	Zählerfeld 1 x 3.HZ	1200 mm			x	x
ZAD810DHZ2	Zählerfeld 2 x 3.HZ	1200 mm			x	x
ZAD813TSG	TSG-Feld	1200 mm			x	x
ZAD810MM	Multimediafeld	1200 mm			x	x

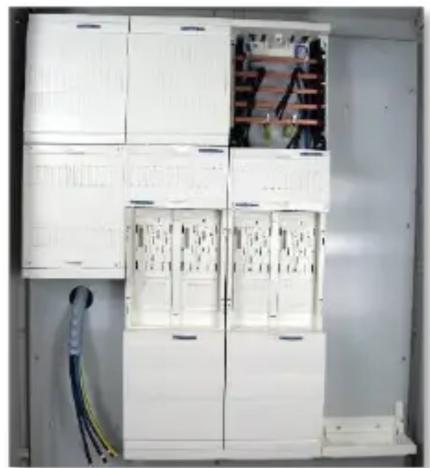

Einbau Zählerfelder

	Haube entfernen
	Seitliche Schottung entfernen und Steckprofil abschneiden.
	Seitliche Sammelschienenabdeckung entfernen.
	Hauben vom Feld entfernen.

hagergroup

	Feld einsetzen und die unteren Schrauben anziehen.
	Die oberen Schrauben einsetzen und anziehen.
	Sammelschienen verbinden.
	Bei Verwendung in ZAS207BE45A: Schraubkappen einsetzen.
	Fertigstellung

Besonderheiten beim Einbau von Verteiler- und Multimediafeldern

Obere Klemmleiste entfernen.

hagergroup

Schottung entfernen.

Unteres Profil auf Höhe des Schenkels des rechten Stirnteils abschneiden.

Schottung wieder montieren.

ACHTUNG

Gefahr des Zugangs in ungezählten Bereich! Bei vollständiger Entfernung des Isolierprofils entsteht ein Zugang vom Verteilerfeld/Multimediafeld zum ungezählten Bereich im NAR.

→ Nur notwendiges Stück der Isolierung abtrennen, um das Feld montieren zu können. Schottung danach wieder montieren.

Klemmleiste wieder einsetzen.
