Produkttyp	Gehäuse/Schrank für Elektroinstallation
Hersteller	Hager
Modell	ZAS175BB6
Farbe	Grau (typisch)
Material	Stahlblech, pulverbeschichtet
Schutzart	IP54 (Standard)
Montageart	Bodenmontage mit Sockel
Einsatzbereich	Innen- und Außenbereich (mit Schutz)
Kondensatschutz	Durch Sockelfüllmaterial (ZAY95075) und optionale Schrankheizung (ZAY55517)
Empfohlenes Sockelfüllmaterial	ZAY95075, 25 l/Sack, feuchteregulierend, nicht brennbar
Benötigte Menge Sockelfüllmaterial	Abhängig von Baureihe/Größe (siehe Tabelle)
Optionale Schrankheizung	ZAY55517, 50 W, thermostatisch gesteuert (<5°C)
Funktion der Schrankheizung	Verbessert Schrankklima, unterstützt Feuchteabfuhr
Reinigung	Mit trockenem Tuch, keine aggressiven Reiniger
Wartung	Regelmäßige Überprüfung der Belüftungslabyrinthe und Dichtungen
Sicherheitshinweis	Erdung gemäß Vorschriften erforderlich
Zubehör	Sockelfüllmaterial, Schrankheizung, Sockelfüllmaterial
Reparierbarkeit	Zubehör nachrüstbar; Gehäuse selbst nicht reparierbar, Austausch empfohlen
Umgebungstemperatur	-20°C bis +40°C (typisch)

Häufig gestellte Fragen - ZAS175BB6 HAGER

Was ist der Zweck des Sockelfüllmaterials ZAY95075?

Das Sockelfüllmaterial reduziert die Betauung in Säulen und Schränken, reguliert die Feuchtigkeit und ist feuerbeständig sowie nicht brennbar.

Wie viel Sockelfüllmaterial wird für das Gehäuse ZAS175BB6 benötigt?

Die benötigte Menge hängt von der Baureihe ab. Für Baureihen wie 115-202 wird 1 Sack (25 l) benötigt, für größere Reihen entsprechend mehr (siehe Tabelle in der Anleitung).

Kann die Schrankheizung ZAY55517 nachgerüstet werden?

Ja, die Schrankheizung wird als Zubehör angeboten und kann zusätzlich eingebaut werden, um das Schrankklima zu verbessern und die Temperaturgrenzen einzuhalten.

Wie wird die Schrankheizung gesteuert?

Die Schrankheizung mit 50 W ist thermostatisch gesteuert. Sie schaltet bei Temperaturen unter 5 °C ein und unterstützt die Abführung der Betauungsfeuchtigkeit.

Ist das Gehäuse ZAS175BB6 für den Außenbereich geeignet?

Ja, bei Verwendung des Sockelfüllmaterials und optionaler Heizung ist der Schrank für Außenanwendungen geeignet, da Kondensation vermieden wird.

Welche Schutzart hat das Gehäuse?

Standardmäßig ist das Gehäuse mit IP54 ausgelegt, was Schutz gegen Spritzwasser und Staub bietet.

Kann das Sockelfüllmaterial wiederverwendet werden?

Ja, das Material ist leicht einzubringen und zu entfernen, sodass es bei Bedarf wiederverwendet werden kann, solange es trocken und sauber bleibt.

Wie wird das Sockelfüllmaterial eingebracht?

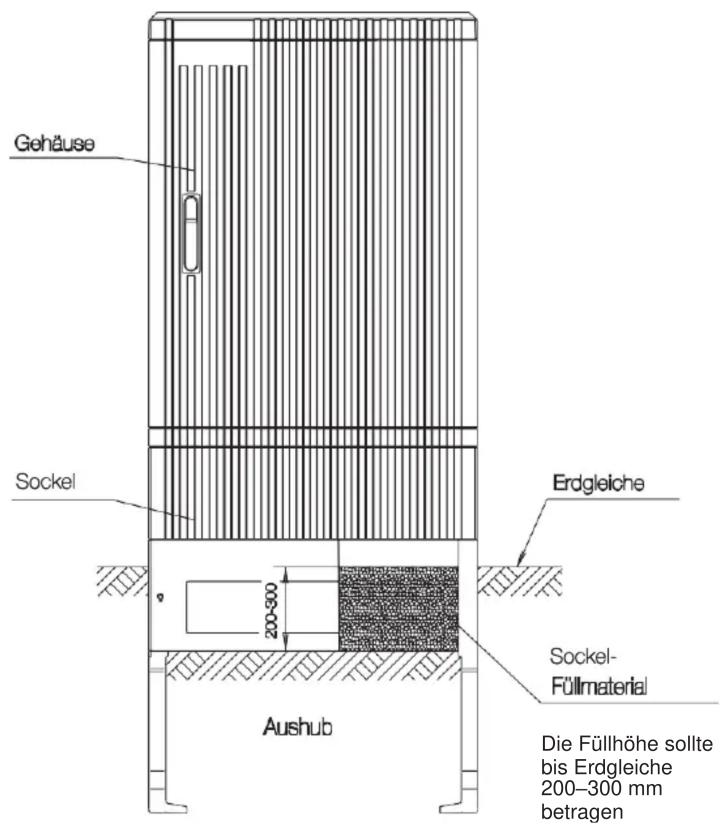

Das Füllmaterial wird in den Sockelbereich bis zur Erdgleiche eingefüllt, typischerweise in einer Höhe von 200–300 mm.

Ist das Gehäuse ZAS175BB6 reparabel?

Das Gehäuse selbst ist nicht für Reparaturen vorgesehen. Bei Defekten sollte das gesamte Gehäuse ausgetauscht werden. Zubehörteile wie Heizung können nachgerüstet werden.

Welche Sicherheitsmaßnahmen sind bei der Installation zu beachten?

Das Gehäuse muss gemäß den geltenden Vorschriften geerdet werden. Zudem ist auf ausreichende Belüftung zu achten, um Kondensation zu vermeiden.

BEDIENUNGSANLEITUNG ZAS175BB6 HAGER

Grundsätzlich ist in allen Säulen und Schränken Sockelfüllmaterial zu verwenden.

Artikelnummer: ZAY95075

1 Sack = 25l

Eigenschaften:

• reduziert eine Betauung in Säulen und Schränken
• trocken und frostsicher
• feuerbeständig
• feuchteregulierend
• umweltverträglich
• nicht brennbar
• biologisch neutral
• ökologisch unbedenklich
• leicht einzubringen und zu entfernen
• nicht elektrisch leitend
• schwach hygroskopisch

Baureihe/Größe (Nummer siehe Etikett)	benötigte Menge
115, 135, 142, 152, 154, 162, 172, 202	25 l (1 Sack)
KVS Gr.00, Gr.0155, 175, 205	50 l (2 Sack)
KVS Gr.1157, 177, 207	75 l (3 Sack)
KVS Gr.2	100 l (4 Sack)
KVS Gr.3	125 l (5 Sack)

Um das Schrankklima zu verbessern und die Temperaturgrenzen der Geräte einzuhalten, wird der zusätzliche Einbau der Schrank-/ Säulen-Heizung empfohlen.

Artikelnummer: ZAY55517

Die Schrankheizung mit 50 W ist thermostatisch gesteuert (Einschaltpunkt < 5 °C). Sie regelt die Thermik im Gehäuse

und unterstützt somit die Abführung der Betauungsfeuchtigkeit über die vorhandenen Belüftungslabyrinthe.
