Produkttyp	Leitungsschutzschalter
Modell	ZAS202CK9
Marke	Hager
Polzahl	2-polig
Nennstrom	20 A
Nennspannung	230 V / 400 V
Auslösecharakteristik	C
Bemessungsschaltvermögen	6 kA
Einbautechnik	Hutschiene TH35
Montageart	Schnappbefestigung
Breite in Teilungseinheiten	2 TE (36 mm)
Schutzart	IP20
Verschmutzungsgrad	2
Umgebungstemperatur	-25 °C bis +55 °C
Anzahl der möglichen Betätigungen	>20.000
Anzahl der Ausschaltvorgänge bei Nennlast	>10.000
Anschlussquerschnitt	1 … 25 mm²
Gewicht	ca. 0,15 kg
Abmessungen (H × B × T)	88 × 36 × 72 mm
Normen/Zertifikate	EN 60898-1, VDE, CE

Häufig gestellte Fragen - ZAS202CK9 HAGER

Wie schließe ich den ZAS202CK9 an?

Der ZAS202CK9 wird auf eine Hutschiene (TH35) montiert. Die Reihenklemmen sind für Leiterquerschnitte von 1 bis 25 mm² ausgelegt. Beachten Sie die Anschlusspläne in der Bedienungsanleitung und schalten Sie vor Arbeiten die Spannung frei.

Welche Auslösecharakteristik hat der ZAS202CK9?

Der ZAS202CK9 hat die Auslösecharakteristik C, die für allgemeine Anwendungen mit mäßigen Einschaltströmen (z.B. Leuchten, Steckdosen) geeignet ist.

Kann der ZAS202CK9 in feuchten Räumen eingesetzt werden?

Die Schutzart beträgt IP20, was nur Schutz gegen feste Fremdkörper bietet. Für Feuchträume ist ein Gehäuse mit höherer Schutzart erforderlich.

Welchen Nennstrom hat der ZAS202CK9?

Der Nennstrom beträgt 20 A. Er ist für Lasten bis 20 A bei 230 V AC ausgelegt.

Ist der ZAS202CK9 für Drehstrom geeignet?

Ja, er ist 2-polig und kann in einphasigen oder zweiphasigen Drehstromnetzen (Außenleiter-Neutral oder zwei Außenleiter) bis 400 V eingesetzt werden.

Wie wird der Wartung des ZAS202CK9 durchgeführt?

Regelmäßige Sichtprüfung auf Beschädigungen und Verschmutzung. Bei Bedarf mit einem trockenen Tuch reinigen. Keine Feuchtigkeit oder Reinigungsmittel verwenden.

Was bedeutet die Kennzeichnung EN 60898-1?

Der ZAS202CK9 entspricht der Norm EN 60898-1 für Leitungsschutzschalter in Hausinstallationen. Dies bestätigt die Einhaltung von Sicherheits- und Leistungsanforderungen.

Kann ich den ZAS202CK9 selbst austauschen?

Der Austausch sollte nur von qualifizierten Elektrofachkräften durchgeführt werden, die die einschlägigen Sicherheitsvorschriften (VDE, DIN) beachten.

Welche Leitungsquerschnitte sind anschließbar?

Es können ein- oder mehrdrähtige Leiter mit Querschnitten von 1 bis 25 mm² angeschlossen werden.

Was tun, wenn der ZAS202CK9 häufig auslöst?

Häufiges Auslösen deutet auf einen Überlast oder Kurzschluss im Stromkreis hin. Überprüfen Sie die angeschlossenen Geräte und Leitungen. Ziehen Sie ggf. eine Elektrofachkraft hinzu.

BEDIENUNGSANLEITUNG ZAS202CK9 HAGER

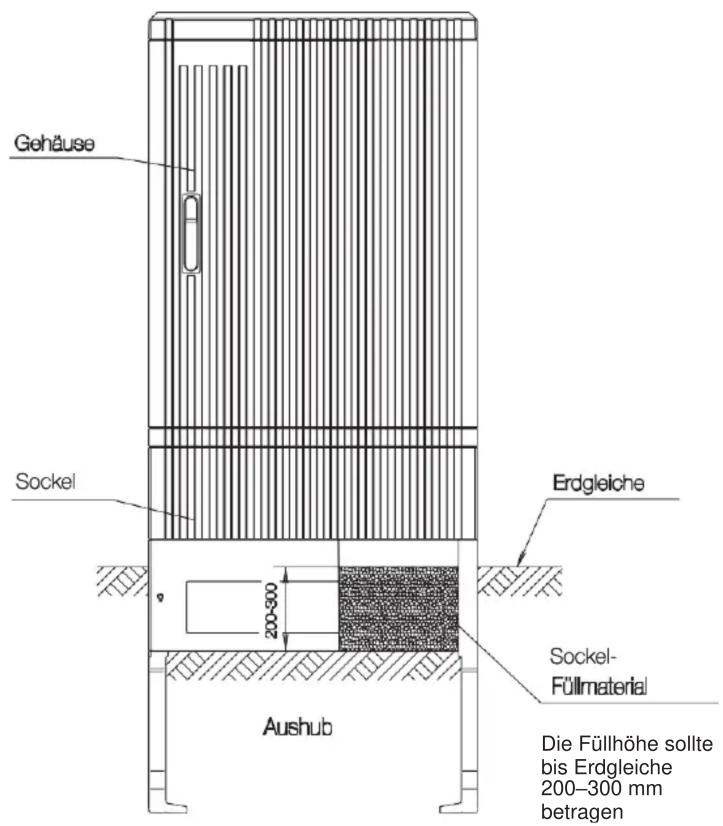

Grundsätzlich ist in allen Säulen und Schränken Sockelfüllmaterial zu verwenden.

Artikelnummer: ZAY95075

1 Sack = 25l

Eigenschaften:

• reduziert eine Betauung in Säulen und Schränken
• trocken und frostsicher
• feuerbeständig
• feuchteregulierend
• umweltverträglich
• nicht brennbar
• biologisch neutral
• ökologisch unbedenklich
• leicht einzubringen und zu entfernen
• nicht elektrisch leitend
• schwach hygroskopisch

Baureihe/Größe (Nummer siehe Etikett)	benötigte Menge
115, 135, 142, 152, 154, 162, 172, 202	25 l (1 Sack)
KVS Gr.00, Gr.0155, 175, 205	50 l (2 Sack)
KVS Gr.1157, 177, 207	75 l (3 Sack)
KVS Gr.2	100 l (4 Sack)
KVS Gr.3	125 l (5 Sack)

Um das Schrankklima zu verbessern und die Temperaturgrenzen der Geräte einzuhalten, wird der zusätzliche Einbau der Schrank-/ Säulen-Heizung empfohlen.

Artikelnummer: ZAY55517

Die Schrankheizung mit 50 W ist thermostatisch gesteuert (Einschaltpunkt < 5 °C). Sie regelt die Thermik im Gehäuse

und unterstützt somit die Abführung der Betauungsfeuchtigkeit über die vorhandenen Belüftungslabyrinthe.
