Produkttyp	Verteilergehäuse (Säule oder Schrank)
Marke	Hager
Modell	ZAS207EF9
Anwendungsbereich	Innen- und Außenbereiche, geeignet für Betauungsumgebungen
Gehäusematerial	Stahlblech, pulverbeschichtet
Schutzart	IP65 (typisch für Verteilergehäuse)
Einbaulage	Bodenaufstellung, mit Sockel
Umgebungstemperatur	-25 °C bis +40 °C (abhängig von Zubehör)
Farbe	RAL 7035 (lichtgrau, ähnlich)
Baugrößen (Maße siehe Etikett)	115, 135, 142, 152, 154, 162, 172, 202, Gr.00, Gr.0155, 175, 205, Gr.1157, 177, 207, Gr.2, Gr.3
Gewicht (abhängig von Größe)	ca. 15–50 kg
Zubehör - Sockelfüllmaterial	Artikelnummer ZAY95075, 25 l/Sack, trocken und frostsicher, feuerbeständig, feuchteregulierend, nicht brennbar, nicht elektrisch leitend, schwach hygroskopisch
Zubehör - Schrankheizung	Artikelnummer ZAY55517, 50 W, thermostatisch gesteuert (Einschaltpunkt < 5 °C), verbessert Schrankklima
Montage	Installation durch Fachpersonal, Erdung erforderlich
Wartung und Reinigung	Mit feuchtem Tuch reinigen, keine aggressiven Reinigungsmittel
Sicherheit	Feuerbeständig, nicht brennbar, nicht elektrisch leitend, reduziert Betauungsrisiko
Ersatzteile und Reparierbarkeit	Ersatzteile über Hager erhältlich, modulare Bauweise
Umweltverträglichkeit	Biologisch neutral, ökologisch unbedenklich, feuchteregulierend
Lieferumfang	Gehäuse inkl. Montagematerial (Füllmaterial und Heizung optional)
Garantie	2 Jahre (gemäß Hager-Bedingungen)

Häufig gestellte Fragen - ZAS207EF9 HAGER

Wie wird das Sockelfüllmaterial eingebracht?

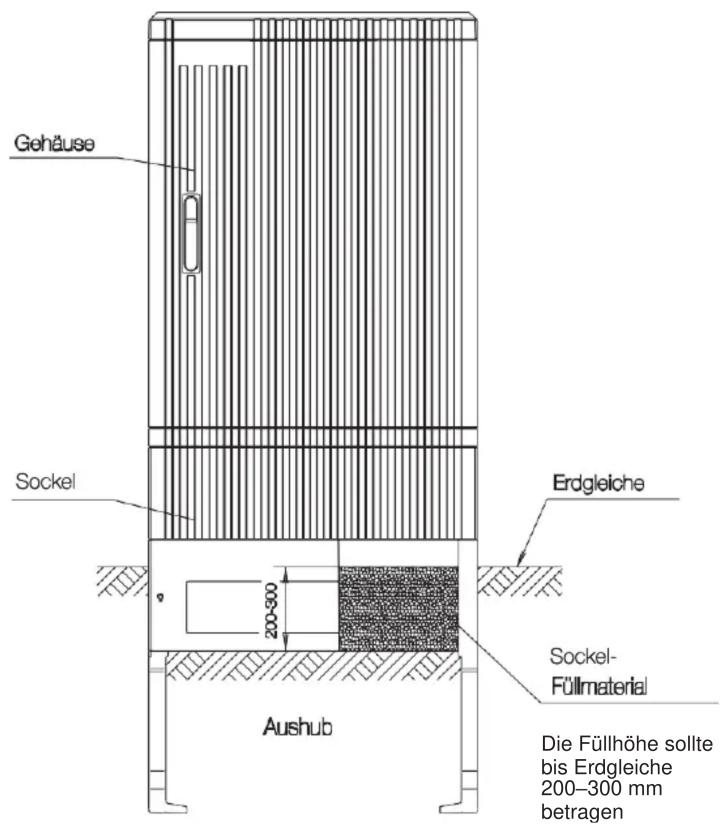

Das Füllmaterial wird bis zur Erdgleiche in den Sockel eingefüllt. Die Füllhöhe sollte 200–300 mm betragen. Es ist leicht einzubringen und zu entfernen.

Welche Füllmenge wird für mein Gehäuse benötigt?

Die benötigte Menge hängt von der Baugröße ab. Für Größen 115–202: 25 l (1 Sack). Für KVS Gr.00–205: 50 l (2 Säcke). Für KVS Gr.1157–207: 75 l (3 Säcke). Für KVS Gr.2: 100 l (4 Säcke). Für KVS Gr.3: 125 l (5 Säcke).

Kann die Schrankheizung nachträglich eingebaut werden?

Ja, die Schrankheizung ZAY55517 kann nachträglich eingebaut werden. Sie wird thermostatisch gesteuert und verbessert das Schrankklima, indem sie Betauungsfeuchtigkeit über die Belüftungslabyrinthe abführt.

Ist das Füllmaterial brennbar?

Nein, das Füllmaterial ist nicht brennbar und feuerbeständig. Es ist biologisch neutral und ökologisch unbedenklich.

Wie wird die Betauung reduziert?

Das Sockelfüllmaterial ist feuchteregulierend und schwach hygroskopisch. In Kombination mit der optionalen Schrankheizung wird die Betauungsfeuchtigkeit über die Belüftungslabyrinthe abgeführt.

Welche Schutzart hat das Gehäuse?

Das Gehäuse hat standardmäßig Schutzart IP65, was es staubdicht und strahlwassergeschützt macht. Geeignet für Innen- und Außenbereiche.

Sind Ersatzteile verfügbar?

Ja, Ersatzteile wie Dichtungen, Türgriffe oder Belüftungseinsätze sind über den Hager-Kundendienst erhältlich. Die modulare Bauweise erleichtert Reparaturen.

Kann ich das Gehäuse im Außenbereich installieren?

Ja, das Gehäuse ist für Außenbereiche geeignet. Die Verwendung von Sockelfüllmaterial und ggf. der Schrankheizung wird empfohlen, um Betauung zu vermeiden.

Wie reinige ich das Gehäuse?

Das Gehäuse kann mit einem feuchten Tuch und mildem Reinigungsmittel gereinigt werden. Vermeiden Sie aggressive oder scheuernde Mittel, um die Oberfläche nicht zu beschädigen.

Wo finde ich die genauen Abmessungen?

Die genauen Abmessungen für jede Baugröße finden Sie auf dem Etikett des Gehäuses. Eine Übersicht der Baugrößen (115–207 etc.) ist in der Anleitung enthalten.

BEDIENUNGSANLEITUNG ZAS207EF9 HAGER

Grundsätzlich ist in allen Säulen und Schränken Sockelfüllmaterial zu verwenden.

Artikelnummer: ZAY95075

1 Sack = 25l

Eigenschaften:

• reduziert eine Betauung in Säulen und Schränken
• trocken und frostsicher
• feuerbeständig
• feuchteregulierend
• umweltverträglich
• nicht brennbar
• biologisch neutral
• ökologisch unbedenklich
• leicht einzubringen und zu entfernen
• nicht elektrisch leitend
• schwach hygroskopisch

Baureihe/Größe (Nummer siehe Etikett)	benötigte Menge
115, 135, 142, 152, 154, 162, 172, 202	25 l (1 Sack)
KVS Gr.00, Gr.0155, 175, 205	50 l (2 Sack)
KVS Gr.1157, 177, 207	75 l (3 Sack)
KVS Gr.2	100 l (4 Sack)
KVS Gr.3	125 l (5 Sack)

Um das Schrankklima zu verbessern und die Temperaturgrenzen der Geräte einzuhalten, wird der zusätzliche Einbau der Schrank-/ Säulen-Heizung empfohlen.

Artikelnummer: ZAY55517

Die Schrankheizung mit 50 W ist thermostatisch gesteuert (Einschaltpunkt < 5 °C). Sie regelt die Thermik im Gehäuse

und unterstützt somit die Abführung der Betauungsfeuchtigkeit über die vorhandenen Belüftungslabyrinthe.
