Produkttyp	Fehlerstromschutzschalter (RCD)
Hersteller	Hager
Modell	ZAS175BA7
Bemessungsspannung	230/400 V AC
Bemessungsstrom	40 A
Bemessungsfehlerstrom	30 mA
Polzahl	4-polig
Schutzart	IP20
Montageart	DIN-Schiene
Auslösecharakteristik	Typ A
Betriebstemperatur	-25°C bis +40°C
Lagertemperatur	-40°C bis +70°C
Anschlussquerschnitt	1,5 bis 35 mm²
Gehäusematerial	Thermoplast, selbstverlöschend
Farbe	Hellgrau
Einbaubreite	72 mm (4 TE)
Gewicht	ca. 280 g
Zertifizierung	VDE, CE, EN 61008
Anzahl der Teilungseinheiten	4
Kurzschlussfestigkeit	10 kA

Häufig gestellte Fragen - ZAS175BA7 HAGER

Welche Spannung ist für den Hager ZAS175BA7 erforderlich?

Der Hager ZAS175BA7 ist für eine Bemessungsspannung von 230/400 V AC ausgelegt.

Wie hoch ist der Bemessungsstrom des ZAS175BA7?

Der Bemessungsstrom beträgt 40 A.

Welchen Fehlerstrom löst der ZAS175BA7 aus?

Der Fehlerstromschutzschalter hat einen Bemessungsfehlerstrom von 30 mA (Typ A).

Wie viele Pole hat der Hager ZAS175BA7?

Das Gerät ist 4-polig (3L+N).

Kann der ZAS175BA7 auf einer DIN-Schiene montiert werden?

Ja, die Montage erfolgt auf einer 35 mm DIN-Schiene nach EN 60715.

Welche Schutzart hat der ZAS175BA7?

Die Schutzart beträgt IP20 (Schutz gegen feste Fremdkörper >12 mm, kein Wasserschutz).

Welche Kabelquerschnitte sind anschließbar?

Es können Leiter mit einem Querschnitt von 1,5 bis 35 mm² angeschlossen werden.

Ist der ZAS175BA7 VDE-geprüft?

Ja, der Fehlerstromschutzschalter ist VDE und CE zertifiziert nach EN 61008.

Wie breit ist der Hager ZAS175BA7?

Die Einbaubreite beträgt 72 mm (4 Teilungseinheiten).

Welche Umgebungstemperatur ist für den Betrieb zulässig?

Der Betrieb ist zwischen -25°C und +40°C möglich.

BEDIENUNGSANLEITUNG ZAS175BA7 HAGER

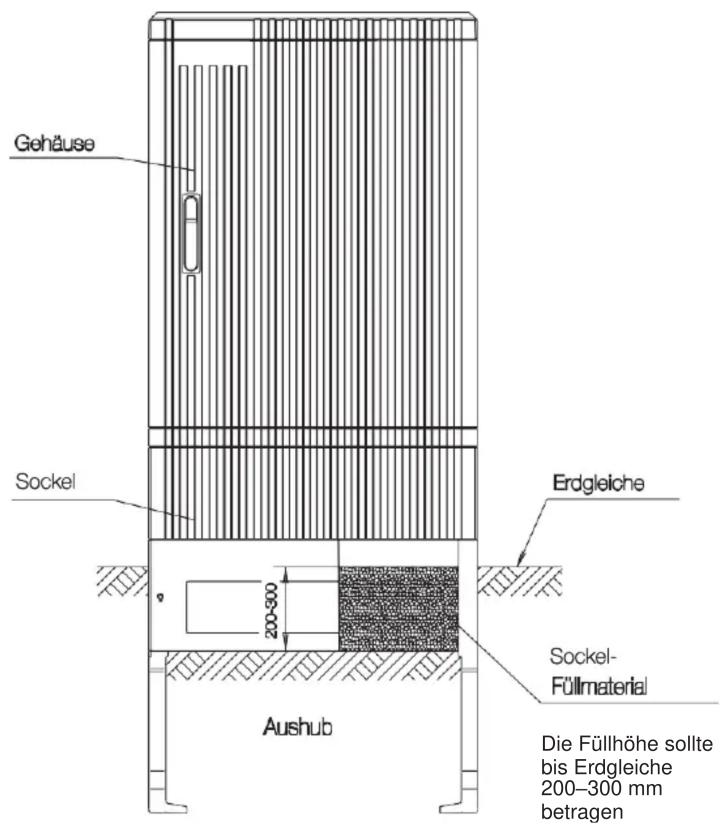

Grundsätzlich ist in allen Säulen und Schränken Sockelfüllmaterial zu verwenden.

Artikelnummer: ZAY95075

1 Sack = 25l

Eigenschaften:

• reduziert eine Betauung in Säulen und Schränken
• trocken und frostsicher
• feuerbeständig
• feuchteregulierend
• umweltverträglich
• nicht brennbar
• biologisch neutral
• ökologisch unbedenklich
• leicht einzubringen und zu entfernen
• nicht elektrisch leitend
• schwach hygroskopisch

Baureihe/Größe (Nummer siehe Etikett)	benötigte Menge
115, 135, 142, 152, 154, 162, 172, 202	25 l (1 Sack)
KVS Gr.00, Gr.0155, 175, 205	50 l (2 Sack)
KVS Gr.1157, 177, 207	75 l (3 Sack)
KVS Gr.2	100 l (4 Sack)
KVS Gr.3	125 l (5 Sack)

Um das Schrankklima zu verbessern und die Temperaturgrenzen der Geräte einzuhalten, wird der zusätzliche Einbau der Schrank-/ Säulen-Heizung empfohlen.

Artikelnummer: ZAY55517

Die Schrankheizung mit 50 W ist thermostatisch gesteuert (Einschaltpunkt < 5 °C). Sie regelt die Thermik im Gehäuse

und unterstützt somit die Abführung der Betauungsfeuchtigkeit über die vorhandenen Belüftungslabyrinthe.
