Produkttyp	Induktionskochfeld
Marke	Samsung
Modell	NZ64T3707C1
Gerätebreite	590 mm
Gerätetiefe	520 mm
Gerätehöhe	60 mm
Einbauausschnitt Breite	560 mm
Einbauausschnitt Tiefe	490 mm
Einbauausschnitt Höhe	72 mm
Nettogewicht	10,5 kg
Bruttogewicht	12,0 kg
Netzspannung	220-240 V ~ 50/60 Hz
Maximale Anschlussleistung	7,0 kW
Anzahl Kochzonen	4
Kochzone vorne links	140 mm / 1200 W (Boost 1500 W)
Kochzone hinten links	220 mm / 2300 W (Boost 2600 W)
Kochzone hinten rechts	140 mm / 1200 W (Boost 1500 W)
Kochzone vorne rechts	220 mm / 2300 W (Boost 2600 W)
Steuerung	Touch-Sensoren
Kindersicherung	Ja
Timer	Ja, bis 99 Minuten
Hochleistungsfunktion	Ja (5 Minuten pro Zone)
Restwärmeanzeige	H-Anzeige
Energieverbrauch	192,9 Wh/kg
Reinigung	Glaskeramik, mit Schaber

Häufig gestellte Fragen - NZ64T3707C1 SAMSUNG

Welches Kochgeschirr ist für das Induktionskochfeld geeignet?

Verwenden Sie Töpfe und Pfannen mit magnetischem Boden (z.B. emaillierter Stahl, Gusseisen oder Edelstahl mit Magnet). Prüfen Sie die Eignung mit einem Magneten. Nicht geeignet sind Aluminium, Kupfer, Glas und Keramik.

Was bedeutet die Anzeige 'U' auf dem Display?

Die Anzeige 'U' bedeutet, dass entweder kein Topf auf dem Kochfeld steht, der Topf zu klein oder nicht induktionsgeeignet ist. Stellen Sie einen passenden Topf bereit.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Kindersicherungstaste (Sperren-Taste) ca. 3 Sekunden gedrückt. Im Timer-Display erscheint 'L'. Zum Deaktivieren halten Sie die Taste erneut 3 Sekunden gedrückt.

Warum schaltet sich das Kochfeld automatisch aus?

Das Kochfeld verfügt über eine Sicherheitsabschaltung. Es schaltet sich nach einer bestimmten Zeit aus, wenn die Leistung nicht verändert wird (z.B. Stufe 1-3 nach 8 Stunden). Auch bei Überkochen oder nassem Bedienfeld erfolgt eine Abschaltung.

Wie reinige ich die Glaskeramikoberfläche?

Reinigen Sie die Oberfläche nach jedem Gebrauch mit einem feuchten Tuch und trocknen Sie sie ab. Bei hartnäckigen Verschmutzungen verwenden Sie einen Glasschaber und speziellen Keramikglasreiniger. Vermeiden Sie aggressive Reinigungsmittel.

Was bedeuten die Fehlercodes F3, F4, F5 usw.?

Diese Codes weisen auf Störungen des Temperatursensors hin. F3/F6: Kurzschluss, F4/F7: Unterbrechung, F5/F8: ungültig. Bitte wenden Sie sich an den Kundendienst.

Kann ich Aluminiumtöpfe auf dem Induktionskochfeld verwenden?

Nein, Aluminiumtöpfe sind nicht induktionsgeeignet, da sie keinen magnetischen Boden haben. Verwenden Sie nur Töpfe, die als 'Induktion geeignet' gekennzeichnet sind.

Wie stelle ich den Timer ein?

Wählen Sie das gewünschte Kochfeld aus und drücken Sie die Timer-Taste. Stellen Sie die Minuten mit dem Schieberegler ein (z.B. 95 Minuten). Drücken Sie erneut die Timer-Taste, um die Sekunden einzustellen. Der Timer startet automatisch.

Was bedeutet die Restwärmeanzeige 'H'?

Das 'H' zeigt an, dass das Kochfeld noch heiß ist – es besteht Verbrennungsgefahr. Erst wenn das Feld abgekühlt ist, erlischt die Anzeige. Nutzen Sie die Restwärme zum Warmhalten.

Wie ändere ich die maximale Leistung des Kochfelds?

Schalten Sie das Gerät ein und drücken Sie gleichzeitig die Tasten P und ☐, bis 'S' erscheint. Dann drücken Sie die Taste ☐ 3 Sekunden bis 'E' erscheint. Drücken Sie P und 1 gleichzeitig, bis 't' und '7.0' angezeigt werden. Mit P können Sie auf '3.0' (3000 W) reduzieren. Ausschalten zum Speichern.

BEDIENUNGSANLEITUNG NZ64T3707C1 SAMSUNG

Erläuterung der Bedienungsanleitung

Symbole und Erläuterungen Modellname & Seriennummer

Sicherheitsinformationen

Entsorgung von Verpackungsmaterialien Ordnungsgerechte Entsorgung Ihres alten Geräts Ordnungsgerechte Entsorgung dieses Produkts (WEEE)

Sicherheitsinformationen für den Installateur Erforderliches Werkzeug Anschluss an die Stromversorgung Installation in einer Arbeitsfläche Installationswerkzeug Ordnungsgemäße Belüftung Vor der Installation Nach der Installation Komponenten

Vor der Inbetriebnahme

Kochfelder Bedienfeld Erhitzung mit Induktion Sicherheitsabschaltung Restwärme-Anzeige Temperaturerfassung Geschirr Verwendung der Touch-Tasten Geräusche während des Betriebs Erstmalige Reinigung

Betrieb

Start des Kochvorgangs Ende des Kochvorgangs Empfohlene Einstellungen für die Zubereitung bestimmter Speisen Hochleistungsfunktion

Kindersicherung Kochdauer Änderung der maximalen Leistung

Reinigung und Wartung

Herd Leichte Verschmutzungen Hartnäckige Verschmutzungen Problematische Verschmutzungen Herdfassung (optional) Schutz vor Beschädigungen

Störbehebung und Reparaturen

Störbehebung Reparaturen

Technische Daten 29

Technische Daten 29 Kochfelder 29 Produktinformationen 29

Erläuterung der Bedienungsanleitung

Bitte lesen Sie diese Bedienungsanleitung und insbesondere die im nachfolgenden Abschnitt enthaltenen Sicherheitsinformationen vor dem Gebrauch des Geräts sorgfältig durch.

Bewahren Sie die Bedienungsanleitung für ein zukünftiges Nachschlagen gut auf.

Falls Sie das Gerät an Dritte weitergeben, überreichen Sie bitte auch immer diese Bedienungsanleitung.

Folgende Symbole werden in dieser Bedienungsanleitung verwendet:

WARNUNG

Gefahrensituationen oder gefährliche Handlungen, die schwerwiegende oder sogar tödliche Verletzungen verursachen können.

⚠️ ACHTUNG

Gefahrensituationen oder gefährliche Handlungen, die leichte Verletzungen oder Sachschäden verursachen können.

VORSICHT

Um während der Verwendung des Produkts die Gefahr von Feuer, Explosion, Stromschlag oder Verletzungen zu vermeiden, folgen Sie diesen grundlegenden Sicherheitsvorkehrungen.

HINWEIS

Nützliche Tipps oder Informationen für die Verwendung des Produkts.

Modellname & Seriennummer

Sowohl den Modellnamen als auch die Seriennummer finden Sie an der Unterseite des Geräts.

Notieren Sie sich diese Informationen oder kleben Sie das zusätzliche Etikett (an der Oberseite des Geräts) hier auf diese Seite.

Modellname

Seriennummer

Sicherheitsinformationen

Die Sicherheitsvorrichtungen dieses Geräts sind mit allen einschlägigen technischen und sicherheitsrelevanten Normen konform. Als Hersteller ist es jedoch auch unsere Pflicht, Sie mit den nachfolgenden Informationen näher vertraut zu machen.

⚠️ WARNUNG

Dieses Gerät ist nicht vorgesehen für den Betrieb durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten, oder ohne Erfahrung und Wissen, es sei denn sie werden von einer für ihre Sicherheit zuständigen Person beaufsichtigt oder hinsichtlich der Verwendung des Geräts angeleitet.

Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen.

Dieses Gerät ist geeignet für den Gebrauch durch Kinder ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten, oder ohne Erfahrung und Wissen, sofern sie beaufsichtigt oder hinsichtlich der sicheren Verwendung des Geräts angeleitet werden und die damit einhergehenden Gefahren verstehen.

Kinder dürfen nicht mit dem Gerät spielen. Reinigungsarbeiten und Benutzerwartungen dürfen von Kindern nur unter Aufsicht durchgeführt werden.

Die Trennvorrichtung muss gemäß Verdrahtungsvorschriften in die Festverkabelung integriert werden.

Sicherheitsinformationen

Es muss möglich sein, das Gerät nach der Installation von der Stromversorgung trennen zu können. Dafür muss der Netzstecker zugänglich sein oder ein Schalter gemäß Verdrahtungsvorschriften in die Festverkabelung integriert werden.

Ein beschädigtes Netzkabel muss vom Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Fachkraft ersetzt werden, um Gefahrensituationen zu vermeiden. Die Befestigung sollte sich nicht auf Klebeband stützen, da die Verwendung von Klebeband keine zuverlässige Befestigungsmethode ist.

WARNUNG: Falls die Oberfläche Risse aufweist, schalten Sie das Gerät aus, um Stromschläge zu vermeiden.

Das Gerät wird während des Betriebs heiß. Vorsicht ist geboten, um den Kontakt mit den Heizelementen im Inneren des Herds zu vermeiden.

WARNUNG: Zugängliche Teile werden während des Betriebs heiß. Halten Sie Kleinkinder vom Gerät fern.

Verwenden Sie keine Dampfreiniger.

Metallgegenstände wie Messer, Gabeln, Löffel oder Deckel sollten nicht auf der Herdoberfläche abgelegt werden, da sie dort heiß werden könnten.

Schalten Sie den Herd nach dem Gebrauch mit den entsprechenden Tasten aus; verlassen Sie sich nicht auf den Sensor zur Erfassung von Töpfen.

Das Gerät darf nicht über eine externe Zeitschaltuhr oder ein separates Fernsteuerungssystem betrieben werden.

VORSICHT: Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt. Auch kurze Kochvorgänge müssen kontinuierlich beaufsichtigt werden.

Das Gerät darf nicht hinter einer Deko-Tür installiert werden; es besteht die Gefahr von Überhitzung.

WARNUNG: Das Gerät und dessen zugänglichen Teile werden während des Betriebs sehr heiß. Berühren Sie nicht die Heizelemente. Kinder unter 8 Jahren müssen ferngehalten oder anderenfalls kontinuierlich beaufsichtigt werden.

WARNUNG: Das unbeaufsichtigte Kochen mit Fett oder Öl ist sehr gefährlich und kann Feuer verursachen.

Löschen Sie Feuer NIEMALS mit Wasser, sondern schalten Sie das Gerät aus und ersticken Sie die Flamme z.B. mit einem Deckel oder einer Feuerlöschdecke.

WARNUNG: Brandgefahr: Lagern Sie keine Gegenstände auf den Kochflächen.

WARNUNG: Verwenden Sie nur die mitgelieferten bzw. vom Hersteller entwickelten oder in der Bedienungsanleitung vorgegebenen Herdabdeckungen. Die Verwendung ungeeigneter Abdeckungen kann zu Unfällen führen.

Die Oberflächen werden während des Betriebs heiß. Reinigungsarbeiten und Benutzerwartungen dürfen von Kindern nur dann durchgeführt werden, wenn sie älter als 8 Jahre sind und beaufsichtigt werden. Halten Sie das Gerät und dessen Kabel von Kindern unter 8 Jahren fern.

⚠ VORSICHT

Das Gerät muss von einem qualifizierten Techniker ordnungsgemäß installiert und geerdet werden. Das Gerät darf nur von qualifiziertem Wartungspersonal repariert werden. Reparaturen, die von nicht qualifizierten Personen durchgeführt werden, können Verletzungen oder Fehlfunktionen verursachen. Falls Ihr Gerät repariert werden muss, wenden Sie sich an einen Kundendienst vor Ort. Bei Nichteinhaltung dieser Bedienungsanleitung können Schäden entstehen und die Garantie erlischt.

Flächenbündig installierte Geräte dürfen nur dann betrieben werden, sofern Sie in Schränken oder Arbeitsbereichen installiert wurden, die einschlägigen Vorschriften entsprechen. So wird der Schutz vor Kontakt mit elektrischen Geräten gemäß grundlegenden Sicherheitsnormen gewährleistet. Falls Fehlfunktionen auftreten oder Brüche, Risse oder Bruchstellen entstehen:

• schalten Sie alle Kochfelder aus; - trennen Sie das Gerät vom Netzstrom und - wenden Sie sich an einen Kundendienst vor Ort. Bei Rissen im Gerät schalten Sie dieses aus, um die Gefahr von Stromschlägen zu vermeiden. Verwenden Sie das Gerät erst wieder, nachdem die Glasoberfläche ersetzt wurde.

Sicherheitsinformationen

Erwärmen Sie auf bzw. in dem Herd keine Aluminiumfolie, in Aluminiumfolie eingewickelte Speisen oder tiefgekühlte Speisen in Geschirr aus Aluminium.

Flüssigkeiten zwischen der Unterseite des Topfes und der Herdfläche können Dampfdruck erzeugen und dazu führen, dass der Topf wackelt.

Achten Sie immer darauf, dass der Herd und die Topfunterseite trocken sind.

Die Kochfelder werden während des Betriebs sehr heiß. Halten Sie kleine Kinder vom Gerät fern.

Bewahren Sie Verpackungsmaterialien für Kinder unzugänglich auf, da solche Materialien gefährlich werden können.

Dieses Gerät darf nur für normales Kochen und Braten zuhause verwendet werden. Es ist nicht für den gewerblichen bzw. industriellen Einsatz vorgesehen.

Verwenden Sie den Herd nicht zum Erwärmen von Räumen. Vorsicht ist geboten, wenn Sie elektrische Geräte an eine Steckdose in der Nähe des Herds anschließen. Das Netzkabel darf nicht mit dem Herd in Kontakt kommen.

Überhitztes Öl oder Fett kann sich sehr leicht entzünden. Lassen Sie das Gerät nicht unbeaufsichtigt, wenn Sie Speisen mit Öl oder Fett zubereiten, z.B. beim Frittieren von Pommes Frites.

Schalten Sie die Kochfelder nach dem Gebrauch aus.

Halten Sie das Bedienfeld sauber und trocken.

Stellen Sie keine brennbaren Gegenstände auf den Herd; es besteht Brandgefahr.

Bei unsachgemäßer Verwendung besteht die Gefahr von Verbrennungen.

Die Kabel elektrischer Geräte dürfen nicht mit der heißen Oberfläche des Herdes oder mit heißem Geschirr in Kontakt kommen.

Verwenden Sie den Herd nicht zum Trocknen von Kleidung. Benutzer mit Herzschrittmachern oder aktiven Herzimplantaten müssen nach dem Einschalten des Geräts zwischen Oberkörper und Kochfeld einen Mindestabstand von 30 cm einhalten. Wenden Sie sich im Zweifelsfall an den Hersteller des Geräts oder an Ihren Arzt (nur für Modelle mit Induktion).

Versuchen Sie nicht, das Gerät eigenständig zu reparieren, zu demontieren oder zu modifizieren.

Schalten Sie das Gerät vor der Reinigung aus.

Reinigen Sie den Herd gemäß den Reinigungs- und Wartungsvorschriften in diesem Dokument.

Halten Sie Haustiere vom Gerät fern; Tiere könnten auf die Tasten des Geräts treten und so Fehlfunktionen auslösen.

Entsorgung von Verpackungsmaterialien

WARNUNG

Alle Verpackungsmaterialien des Geräts sind vollständig recyclebar. Folien und Hartschaumteile sind entsprechend gekennzeichnet. Bitte entsorgen Sie Verpackungen und Altgeräte sicherheits- und umweltgerecht.

Entsorgung Ihres alten Geräts

WARNUNG

Vor der Entsorgung Ihres Geräts müssen Sie dieses unbrauchbar machen, damit es keine Gefahren mehr verursachen kann. Lassen Sie dafür das Gerät von einem qualifizierten Techniker vom Netzstrom trennen und das Netzkabel entfernen. Das Gerät darf nicht über den Hausmüll entsorgt werden. Wenden Sie sich für Informationen im Hinblick auf Abholtermine und öffentliche Entsorgungsstellen an Ihr Entsorgungsunternehmen oder Ihre Behörde vor Ort.

Ordnungsgemäße Entsorgung dieses Produkts (WEEE)

(Für Länder mit Mülltrennungssystemen)

Diese Markierung auf dem Produkt, auf Zubehör oder in der Begleitliteratur weist darauf hin, dass das Produkt und dessen elektronisches Zubehör (z.B. Ladegerät,

Headset, USB-Kabel) am Ende der Nutzungsdauer nicht über den normalen Hausmüll entsorgt werden dürfen. Trennen Sie Müll und recyclen Sie das Produkt verantwortungsbewusst, um mögliche Umwelt- und Gesundheitsschäden durch eine unkontrollierte Müllentsorgung zu vermeiden und um die nachhaltige Wiederverwendung von Rohstoffen zu unterstützen.

Private Benutzer wenden sich an den Einzelhändler, bei dem sie das Gerät erworben haben, oder an ihre Behörde vor Ort. Dort erhalten sie Informationen darüber, wo und wie das Gerät umweltgerecht recycelt werden kann.

Geschäftliche Nutzer wenden sich an ihren Lieferanten und überprüfen die Lieferbedingungen des Kaufvertrags. Dieses Produkt und dessen elektronisches Zubehör dürfen nicht über den normalen gewerblichen Müll entsorgt werden.

Informationen über das Umweltbewusstsein von Samsung sowie über produktspezifische Verpflichtungen (z.B. REACH) erhalten Sie unter: samsung.com/uk/aboutsamsung/samsungelectronics/corporateciti-zenship/data_corner.html

Das neue Gerät muss von einer qualifizierten Fachkraft installiert und geerdet werden.

Beachten Sie diese Bedienungsanleitung. Die Garantie erstreckt sich nicht auf Schäden aufgrund unsachgemäßer Installation.

Technische Daten finden Sie am Ende der Bedienungsanleitung.

Sicherheitshinweise für den Installateur

• In der elektrischen Installation muss eine Trennvorrichtung mit einer Kontaktöffnungsbreite von mindestens 3 mm für die allpolige Trennung vom Netzstrom installiert werden. Geeignete Trennvorrichtungen sind u.a. Schutzabschaltungen, Sicherungen (Schraubsicherungen, die aus der Halterung entfernt werden können), Fehlerstromschutzauslöser und Schaltschütze. • Das Gerät entspricht den Brandschutzbestimmungen gemäß EN60335-2-6. Dieses Gerät kann mit Schränken oder Wänden an der Seite installiert werden. • Die Installation muss einen ordnungsgemäßen Stoßschutz gewährleisten. • Die Küchenvorrichtung, in der das Gerät installiert wird, muss den Stabilitätsanforderungen gemäß DIN68930 entsprechen.
• Zum Schutz vor Feuchtigkeit müssen alle Schnittflächen mit einem geeigneten Mittel abgedichtet werden.
• Auf gefliesten Arbeitsflächen müssen die Verbindungsstellen in dem Bereich, wo der Herd sitzt, vollständig mit Fugenmörtel ausgefüllt werden.
• Bei Herden aus Natur- oder Kunststein oder aus Keramik muss die Schnappfeder mit einem geeigneten Kunstharz oder Klebergemisch entsprechend gesichert werden.
• Vergewissern Sie sich, dass die Dichtung richtig auf der Arbeitsfläche sitzt und keine Lücken vorhanden sind. Zusätzlicher Silikondichtstoff ist nicht erforderlich; dieser würde das Entfernen des Herds für Reparaturen erschweren.
• Der Herd darf beim Entfernen nicht von unten nach oben gedrückt werden. • Unter dem Herd kann eine Platte installiert werden.
• Der Belüftungsspalt zwischen der Arbeitsfläche und der Vorderseite des Geräts darf nicht blockiert werden.

Erforderliches Werkzeug

Bleistift

Kreuzschlitzschraubenzieher

Lineal

Schutzbrille

Sabelsäge

Bohrmaschine

Anschluss an die Stromversorgung

Vergewissern Sie sich vor dem Anschluss, dass die Nennspannung des Geräts (siehe Typenschild) mit der Spannung im Haushalt übereinstimmt. Das Typenschild befindet sich am unteren Gehäuse des Herds.

WARNUNG

Trennen Sie den Stromkreislauf, bevor Sie Kabel mit der Stromversorgung verbinden.

Die Spannung des Heizelements beträgt AC 230 V~. Das Gerät funktioniert auch mit Spannungen von AC 220 V~ oder AC 240 V~. Verwenden Sie für den Anschluss an die Stromversorgung eine allpolige Trennvorrichtung mit einer Kontaktöffnungsbreite von mindestens 3 mm, wie z. B. automatische Stromabschaltungen, Fehlerstromauslöser oder Sicherungen.

WARNUNG

Die Kabel müssen gemäß den geltenden Vorschriften angeschlossen und die Klemmschrauben sicher festgezogen werden.

⚠️ WARNUNG

Überprüfen Sie nach dem Anschluss an die Stromversorgung die Funktionstüchtigkeit aller Kochfelder, indem Sie diese nacheinander mit maximaler Leistung einschalten und dabei einen geeigneten Topf verwenden.

WARNUNG

Achten Sie sowohl beim Gerät als auch bei der Hausspannung auf Phase und Nullpunkt (Schaltdiagramme). Anderenfalls könnten Komponenten beschädigt werden.

Die Garantie erstreckt sich nicht auf Schäden aufgrund einer unsachgemäßen Installation.

WARNUNG

Ein beschädigtes Netzkabel darf nur vom Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Fachkraft ersetzt werden, um Gefahrensituationen zu vermeiden.

1N-(32A)

01	220-240 V-	04	Blau
02	Braun	05	Grau
03	Schwarz	06	Grün/Gelb

2 N - (16 A): Trennen Sie die 2-phasigen Kabel (L1 und L2) vor dem Anschluss.

01	220-240 V-	05	Blau
02	380-415 V-	06	Grau
03	Braun	07	Grün/Gelb
04	Schwarz

2 x 1 N - (16 A): Trennen Sie die Kabel vor dem Anschluss.

01	220-240 V-	05	Schwarz
02	Braun	06	Grau
03	Blau	07	Grün/Gelb
04	220-240 V-

WARNUNG

Folgen Sie für die richtige Verbindung den Schaltdiagrammen neben den Klemmen.

Installation in einer Arbeitsfläche

A. Seriennummer

HINWEIS

Notieren Sie sich vor der Installation die Seriennummer auf dem Typenschild des Geräts. Diese Nummer wird für mögliche Reparaturen benötigt und ist nach der Installation nicht mehr sichtbar, da sich das Typenschild an der Unterseite des Geräts befindet.

HINWEIS

Beachten Sie alle Angaben im Hinblick auf erforderliche Mindestabstände.

HINWEIS

An der Unterseite des Herds ist ein Gebläse integriert. Falls sich unterhalb des Herds ein Schrank befindet, sollten dort keine kleinen Gegenstände oder Papier aufbewahrt werden, da diese das Gebläse beschädigen oder die Kühlung beeinträchtigen könnten, falls sie vom Gebläse angesogen werden.

No.	Erläuterung	Größe
01	Höhe Belüftungsloch	Min. 2 mm
02	Breite Belüftungsloch	560 mm
03	Abstand zwischen Ende des Geräts und Seitenwand der Arbeitsfläche	Min. 50 mm

Deutsch 9

Installationswerkzeug

Schneiden Sie die Arbeitsfläche gemäß den Abmessungen in der Abbildung aus.

Für die ordnungsgemäße Installation und Verwendung des Geräts muss um die Öffnung herum ein zusätzlicher Abstand von mindestens 50 mm eingehalten werden.

Die Arbeitsfläche muss mindestens 20 mm dick sein. Wählen Sie eine Arbeitsfläche aus hitzebeständigem und isoliertem Material (Holz oder ähnliche Fasern oder hygroskopische Werkstoffe sollten nicht als Arbeitsfläche verwendet werden, es sei denn sie wurden impragniert), um die Gefahr von Stromschlägen und größeren Verformungen aufgrund der vom Gerät abgestrahlten Wärme zu vermeiden. Siehe nachfolgende Abbildung:

HINWEIS

Der Sicherheitsabstand zwischen den Seiten des Herds und den Innenseiten der Arbeitsfläche muss mindestens 3 mm betragen.

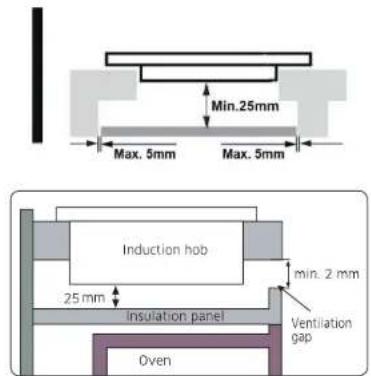

Ordnungsgemäße Belüftung

Sorgen Sie immer dafür, dass das Gerät gut belüftet wird und die Lufteintritte und Luftaustritte nicht blockiert werden. Das Gerät muss sich immer in einem einwandfreien Arbeitszustand befinden. Siehe nachfolgende Abbildung:

HINWEIS

Der Sicherheitsabstand zwischen der Oberseite des Geräts und einem Schrank oberhalb des Geräts muss mindestens 760 mm betragen.

A (mm)	B (mm)	C (mm)	D (mm)	E (mm)
760	Min. 25	Min. 20	Lufteintritt	Luftaustritt 2 mm

Sorgen Sie immer dafür, dass das Gerät gut belüftet wird und die Lufteintritte und Luftaustritte nicht blockiert werden. Um versehentliche Berührungen mit der heißen Unterseite des Geräts oder unvorhergesehene Stromschläge während des Betriebs zu vermeiden, ist es erforderlich, unterhalb des Geräts mit einem Abstand von mindestens 20 mm eine Holzplatte zu installieren (mit Schrauben gesichert). Beachten Sie die nachfolgenden Vorgaben.

WARNUNG

Außen am Gerät befinden sich Belüftungsöffnungen. Sie müssen dafür sorgen, dass diese Öffnungen durch die Installation nicht blockiert werden.

⚠️ WARNUNG

• Bitte beachten Sie, dass der Kleber, mit dem Kunststoff- oder Holzteile an Möbelstücken befestigt werden, Temperaturen von mindestens 150°C standhalten muss, damit sich die Abdeckplatten nicht lösen. • Die rückseitige Wand und angrenzende bzw. umliegende Oberflächen müssen Temperaturen von mindestens 90°C standhalten können.

Vor der Installation

• Die Arbeitsfläche muss viereckig und eben sein; Bauelemente dürfen die Platzanforderungen nicht beeinträchtigen. • Die Arbeitsfläche besteht aus hitzebeständigen und isolierten Materialien. - Falls der Herd über einem Backofen installiert wird, muss der Ofen über ein Kühl-Gebläse verfügen. • Die Installation muss allen Abstandsangaben und geltenden Normen und Vorschriften entsprechen. - Es wurde ein geeigneter Trennschalter für die vollständige Trennung vom Netzstrom in die permanente Verkabelung integriert und gemäß örtlich geltenden Verdrahtungsvorschriften und Gesetzen installiert. - Es muss sich um einen Trennschalter adäquaten Typs mit einem Kontaktabstand von 3 mm an allen Polen (oder in allen aktiven [Phasen] Leitern, sofern örtliche Verkabelungsvorschriften diese Variation zulassen) handeln. - Der Trennschalter muss nach der Installation des Herds leicht zugänglich sein. - Wenden Sie sich im Zweifelsfall an örtliche Bauämter und konsultieren Sie entsprechende Geschäftsordnungen. - Verwenden Sie nur hitzebeständige und leicht zu reinigende Oberflächen (z.B. Keramikfliesen) an den Wänden, die den Herd umgeben.

Nach der Installation

ACHTUNG

• Das Netzkabel darf nicht durch Schränke oder Schubladen verlaufen. - Sorgen Sie für eine ausreichende Belüftung von außerhalb des Schranks bis zur Unterseite des Herds. - Falls der Herd oberhalb einer Schublade oder eines Schranks installiert wird, muss unterhalb des Herds ein Wärmeschutz installiert werden. • Der Trennschalter muss leicht zugänglich sein.

Deutsch 11

Stellen Sie das Gerät auf einen stabilen, glatten Untergrund (verwenden Sie die Verpackung). Schützen Sie die am Herd hervorstehenden Regler vor Krafteinwirkungen.

Passen Sie beide Halterungen vor dem Einbau des Kochfeldes an. Befestigen Sie beide Halterungen an beiden Seiten mit den mitgelieferten Schrauben, bevor Sie das Kochfeld einbauen.

In den Ausschnitt in der Arbeitsplatte legen

ACHTUNG

• Das Gerät muss von einem qualifizierten Experten oder Techniker installiert werden.
• Wir können Ihnen Fachkräfte bereitstellen. Führen Sie die Installation niemals eigenständig durch.
• Der Herd darf nicht unmittelbar über einem Geschirrspüler, Kühlschrank, Tiefkühler, Trockner oder einer Waschmaschine installiert werden; das Gerät könnte aufgrund der Feuchtigkeit beschädigt werden. Installieren Sie das Gerät so, dass eine optimale Wärmeverteilung und somit eine bessere Funktionalität gewährleistet werden kann. Die Wand und der induzierte Wärmebereich oberhalb der Arbeitsfläche müssen der Hitze standhalten können.
• Um Schäden zu vermeiden, müssen die Ebenen und Klebemittel hitzebeständig sein. Verwenden Sie keine Dampfreiniger.
• Der Herd darf nur von einer qualifizierten Fachkraft mit der Stromversorgung verbunden werden.
• Überprüfen Sie vor dem Anschluss an die Stromversorgung folgende Punkte:
• Das Leitungssystem in Ihrem Haushalt ist für die vom Herd benötigte Leistung geeignet. Die Haushaltsspannung entspricht den Angaben auf dem Typenschild. Die Abschnitte des Netzkabels können den auf dem Typenschild angegebenen Lasten standhalten.
• Verwenden Sie für den Anschluss an die Stromversorgung keine Adapter, Reduzierstücke oder Verzweigungen; diese könnten zu Überhitzung oder Feuer führen.

Vor der Inbetriebnahme

Kochfelder

Hinweis: Töpfe und Pfannen sollten in der Mitte platziert werden.

Bedienfeld

1. Kochfeld-Auswahltaste

2. Timer-Taste

3. Schieberegler Leistung/Kochdauer

4. Hochleistungstaste

5. Taste Kindersicherung

6. EIN/AUS-Taste

Displayanzeige	Erläuterung
1 bis 9. P	Eingestellte Leistung
H	Restwärme (heiß)
L	Kindersicherung aktiviert
u	Topf ungeeignet, zu klein oder es steht kein Topf auf dem Kochfeld

Deutsch 13

Vor der Inbetriebnahme

Erhitzung mit Induktion

A. Induktionsspule B. Induzierte Ströme C. Elektronische Schaltkreise

• Prinzip der Induktion: Wenn Sie einen Topf auf ein Kochfeld stellen und dieses einschalten, erzeugen die Schaltkreise des Induktionsherds in der Unterseite des Topfes „induzierte Ströme“, wodurch die Temperatur des Topfes unmittelbar ansteigt.
• Schnelleres Kochen und Braten: Da der Topf direkt und nicht das Glas erhitzt wird, ist dieser Vorgang effizienter als andere Systeme, da keine Wärme verlorengeht. Der Großteil der absorbierten Energie wird in Hitze umgewandelt.

Sicherheitsabschaltung

Falls ein Kochfeld nicht ausgeschaltet oder dessen Leistung längere Zeit nicht verändert wurde, schaltet sich das betroffene Kochfeld automatisch aus. Vorhandene Restwärme wird im Display des entsprechenden Kochfelds mit H (für „heiß“) angezeigt.

Die Kochfelder schalten sich wie folgt nach Ablauf einer bestimmten Zeit aus.

Leistung	Abschaltung
1-3	Nach 8 Stunden
4-6	Nach 4 Stunden
7-9	Nach 2 Stunden

HINWEIS

Falls ein Topf ungeeignet oder zu klein ist oder kein Topf auf das Kochfeld gestellt wurde, erscheint im Display die Anzeige U. Nach 1 Minute wird das betroffene Kochfeld ausgeschaltet.

HINWEIS

Falls ein oder mehrere Kochfelder vor Ablauf der angegebenen Dauer ausgehen, informieren Sie sich bitte im Kapitel „Störhebung“ auf Seite 27 näher.

Andere Gründe für die automatische Abschaltung der Kochfelder

Alle Kochfelder schalten sich aus, falls Flüssigkeiten überkochen und auf das Bedienfeld laufen.

Die automatische Abschaltung wird auch dann aktiviert, falls Sie einen feuchten Lappen auf das Bedienfeld legen. In beiden Fällen müssen Sie das Gerät erneut mit der Taste ① einschalten, nachdem Sie die Flüssigkeit bzw. den Lappen entfernt haben.

Restwärme-Anzeige

Wenn ein einzelnes Kochfeld oder der Herd ausgeschaltet wird, wird im Display des entsprechenden Kochfelds mit der Anzeige H (für „heiß“) auf die vorhandene Restwärme hingewiesen. Nach dem Ausschalten eines Kochfelds erlischt die Restwärme-Anzeige erst, wenn sich das Kochfeld abgekühlt hat. Sie können die Restwärme zum Auftauen oder Warmhalten von Speisen verwenden.

WARNUNG

Solange die Restwärme-Anzeige leuchtet, besteht die Gefahr von Verbrennungen.

WARNUNG

Bei einem Stromausfall erlischt die Anzeige H und Daten bezüglich der Restwärme sind nicht weiter verfügbar. Dennoch besteht die Gefahr von Verbrennungen. Sie sollten daher in der Nähe des Herds immer vorsichtig sein.

Temperaturerfassung

Falls die Temperatur eines Kochfelds den sicheren Grenzwert überschreitet, schaltet das Kochfeld automatisch auf eine niedrigere Leistung um. Nach dem Gebrauch des Herds läuft das Kühlgebläse noch weiter, bis sich die Elektronik des Herds abgekühlt hat. Das Kühlgebläse schaltet sich je nach Temperatur der Elektronik automatisch aus.

Geschirr

Verwenden Sie flaches Kochgeschirr, das vollständig mit dem Kochfeld in Kontakt ist. Überprüfen Sie die Ebenheit, indem Sie ein Lineal über den Boden des Geschirrs kreisen lassen. Halten Sie sich bei der Verwendung von Kochgeschirr an alle Empfehlungen.

• Verwenden Sie Töpfe aus Materialien, die für das Kochen mit Induktion geeignet sind.
• Verwenden Sie hochwertige Töpfe mit schwererem Boden für eine bessere Wärmeverteilung. So erzielen Sie die besten Ergebnisse. • Die Größe des Topfes sollte der Menge der zubereiteten Speise entsprechen.
• Erhitzen Sie Töpfe nicht ohne Inhalt. Dadurch könnten permanente Schäden wie Risse, Verschmelzung oder andere Entstellungen verursacht werden, die sich wiederum negativ auf den Herd auswirken könnten. (Diese Art von Schäden fällt nicht unter die Garantie).
• Verwenden Sie kein schmutziges Geschirr oder Geschirr mit extremen Fettverunreinigungen. Verwenden Sie nur Töpfe, die sich nach dem Kochen leicht reinigen lassen.

VORSICHT

• Die Kochfelder haben nach dem Ausschalten den Anschein, als ob sie abgekühlt sind. Die Glasoberfläche kann jedoch aufgrund der vom Geschirr übertragenen Restwärme noch heiß sein und es besteht weiterhin die Gefahr von Verbrennungen.
• Berühren Sie heißes Geschirr nicht direkt mit Ihren Händen. Verwenden Sie nur Ofenhandschuhe oder Topflappen, um sich vor Verbrennungen zu schützen.
• Schieben Sie Töpfe nicht über den Herd; dadurch könnte der Herd permanent beschädigt werden.

Vor der Inbetriebnahme

Geschirr für Induktionsfelder

Der Induktionsherd kann nur eingeschaltet werden, wenn ein Topf mit magnetischer Unterseite auf einem der Kochfelder steht. In der nachfolgenden Übersicht ist geeignetes Geschirr aufgelistet.

Material	Eignung
Stahl, emailierter Stahl, Gusseisen	Ja
Edelstahl	Ja (sofern am Boden des Topfes ein Magnet vorhanden ist)
Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan	Nein

HINWEIS

• Kochgeschirr, das für Induktionsherde geeignet ist, wird vom Hersteller als solches ausgewiesen.
• Bestimmte Töpfe können während des Kochens Geräusche verursachen.
• Diese Geräusche sind kein Hinweis auf Fehlfunktionen des Herds und der Betrieb wird dadurch nicht beeinflusst.
• Nicht alle Edelstahltöpfe sind für Induktionsherde geeignet. Überprüfen Sie, ob an der Unterseite des Topfes ein Magnet integriert ist.

Die Induktionsfelder passen sich bis zu einem bestimmten Grad an die Größe des Topfes an. Der magnetische Teil am Boden des Topfes muss jedoch je nach Größe des Kochfelds einen bestimmten Durchmesser haben.

Kochfeld	Minimum (mm)	Maximum (mm)
Vorne links	120	140
Hinten links	180	220
Hinten rechts	120	140
Vorne rechts	180	220

Im Hinblick auf optimale Kochergebnisse sollten Sie Töpfe verwenden, deren ferromagnetischer Durchmesser genau dem Durchmesser des Kochfelds entspricht. Falls ein Topf nicht erfasst werden kann, versuchen Sie es mit einem kleineren Kochfeld.

Anderes Induktionsgeschirr

Einige Töpfe verfügen über dünne magnetische Böden und können auf Induktionsherden verwendet werden. Diese Töpfe haben nur eine schwache Anziehungskraft und funktionieren nicht immer optimal. (Eine schwache magnetische Anziehungskraft bedeutet, dass ein Magnet nicht fest anhaftet oder dass der haftende Bereich zu klein ist.)

A. Bereich, in dem der Magnet nicht haftet B. Bereich, in dem der Magnet haftet

Wenn Sie einen größeren Topf mit kleinerem, ferromagnetischen Element verwenden, wird nur das ferromagnetische Element erhitzt. Als Folge dessen wird die Wärme möglicherweise nicht gleichmäßig verteilt.

Eignung testen

Töpfe sind für Induktion geeignet, wenn ein Magnet an der Unterseite integriert ist und der Topf vom Hersteller entsprechend für die Verwendung mit Induktionsherden gekennzeichnet wurde.

• Sie können gutes Geschirr am Boden erkennen. Der Boden sollte so dick und flach wie möglich sein.
• Achten Sie beim Kauf eines neuen Topfes auf den Durchmesser des Bodens. Hersteller nennen oft nur den Durchmesser der oberen Umrandung.
• Verwenden Sie keine Töpfe, deren Böden beschädigt sind oder unebene Kanten bzw. Grate aufweisen. Beschädigte Töpfe können den Keramikherd permanent zerkratzen, wenn Sie solche Töpfe über die Oberfläche ziehen.
• Im kalten Zustand wollen sich die Topfunterseiten normalerweise leicht nach innen (konkav). Sie dürfen nicht nach außen gewölbt (konvex) sein.
• Falls Sie spezielle Topfarten verwenden wollen, wie z.B. einen Schnellkochtopf, Siedetopf oder Wok, dann beachten Sie bitte alle Herstellerangaben.

Vor der Inbetriebnahme

Positionierung

Richtig	Falsch
Töpfe mit flachem Boden und geraden Seiten.	Töpfe mit gebogenen oder verformten Boden oder Seiten.
Der Topf ist genauso groß oder etwas größer als die empfohlene Mindestgroße für das Kochfeld.	Der Topf entspricht nicht der für das Kochfeld erforderlichen Mindestgröße.
Der Topf sitzt vollständig auf der Herdoberfläche.	Der Topf sitzt auf dem Rand des Herds oder nicht vollständig auf der Herdoberfläche.
Die Pfanne ist richtig ausgeglichen.	Aufgrund des schweren Griffs kippt die Pfanne um.

Tipps zum Energiesparen

Beachten Sie die nachfolgenden Tipps, um Energie zu sparen.

• Stellen Sie Töpfe auf das Kochfeld, bevor Sie dieses einschalten.
• Halten Sie das Kochfeld und die Unterseite des Topfes sauber; anderenfalls wird mehr Energie benötigt.
• Schließen Sie den Deckel des Topfes, sofern verfügbar. So wird der Energieverbrauch reduziert.
• Schalten Sie das Kochfeld noch vor Ablauf der Kochdauer aus und verwenden Sie die Restwärme, um die Speisen warmzuhalten.

Verwendung der Touch-Tasten

Zur Verwendung der Tasten tippen Sie mit Ihrer Fingerspitze auf die entsprechende Taste, bis das jeweilige Display aufleuchtet bzw. ausgeht oder bis die gewünschte Funktion aktiviert wird.

Vergewissern Sie sich, dass Sie immer nur auf eine Taste drücken. Falls Sie mit zu flachem Finger auf eine Taste drücken, wird möglicherweise noch eine angrenzende Taste bedient.

Geräusche während des Betriebs

Erläuterung möglicher Geräusche

- Knackgeräusche: Der Topf ist aus einem anderen Material.

- Pfeifende Geräusche: Sie verwenden mehr als zwei Kochfelder und der Topf ist aus einem anderen Material.

- Brummende Geräusche: Es ist eine hohe Leistung eingestellt.

• Klickgeräusche: Elektrische Schaltgeräusche.

• Zischende, summende Geräusche: Das Gebläse ist in Betrieb.

Diese Geräusche sind normal und kein Hinweis auf Fehlfunktionen.

WARNUNG

Verwenden Sie keine Töpfe anderer Größe oder anderer Materialien.

Anderenfalls können Geräusche und Vibrationen verursacht werden.

HINWEIS

Bei niedrigeren Leistungseinstellungen (1-5) können Klickgeräusche zu hören sein.

Erstmalige Reinigung

Wischen Sie die Keramikglasoberfläche mit einem feuchten Lappen und einem speziellen Reiniger für Keramikherde ab.

WARNUNG

Verwenden Sie keine ätzenden oder scheuernden Reiniger; diese könnten die Oberfläche beschädigen.

Start des Kochvorgangs

Drücken Sie auf die EIN/AUS-Taste. Nach dem Einschalten ertönt der Buzzer einmal, in der Timer-Anzeige erscheint „---“ und im Display der Kochfeld-Auswahltaste erscheint die Anzeige „•”, was darauf hinweist, dass das Gerät den Standby-Modus aktiviert hat.
Stellen Sie einen geeigneten Topf auf das gewünschte Kochfeld.• Vergewissern Sie sich, dass die Unterseite des Topfes und die Oberfläche des Kochfelds sauber und trocken sind.
Drücken Sie auf die entsprechende Kochfeld-Auswahltaste; dort, wo Sie auf die Taste gedruckt haben, blinkt eine Anzeige.
Stellen Sie die Leistung durch Drucken des Schie-bereglers ein.• Falls Sie die Leistung nicht innerhalb von 1 Minute einstellen, schaltet sich das Gerät automatisch aus. Sie müssen dann erneut mit Schritt 1 starten.• Sie können die Leistung jederzeit während des Kochvorgangs verändern.

Falls bei der Einstellung der Leistung im Display die Anzeige ≥U ≤ erscheint,

Bedeutet dies:

• dass Sie keinen Topf auf das richtige Kochfeld gestellt haben oder, - dass der von Ihnen verwendete Topf nicht für das Kochen mit Induktion geeignet ist oder, • dass der Topf zu klein ist oder nicht mittig auf dem Kochfeld steht. Solange kein geeigneter Topf auf dem Kochfeld steht, wird keine Wärme erzeugt. Das Display schaltet sich automatisch aus, falls nach 1 Minute noch immer kein geeigneter Topf auf dem Kochfeld steht.

Ende des Kochvorgangs

Drücken Sie auf die Auswahltaste des Kochfelds, das Sie ausschalten möchten.
Schalten Sie das Kochfeld aus, indem Sie den Schieberegler nach links ziehen. Vergewissern Sie sich, dass im Display die Anzeige „0“ erscheint. ODER Halten Sie die Auswahltaste ungefähr 2 Sekunden lang gedrückt, um das Kochfeld auszuschalten.
Schalten Sie das gesamte Gerät mit der EIN/AUS-Taste aus.
Achten Sie auf heiße Oberflächen Die Anzeige „H“ weist darauf hin, welches Kochfeld heiβ ist. Die Anzeige verschwindet erst, nachdem sich das Kochfeld auf eine sichere Temperatur abgekühlt hat. Sie können diese Funktion auch als Energiesparfunktion verwenden; stellen Sie z.B. einen anderen Topf, den Sie erwärmen möchten, auf das noch heiße Kochfeld.

Empfohlene Einstellungen für die Zubereitung bestimmter Speisen

Die Angaben in der nachfolgenden Tabelle sind nur Richtwerte. Die Leistungseinstellung für die unterschiedlichen Kochmethoden ist von einer Vielzahl von Faktoren abhängig, u.a. der Qualität des Topfes und der Art und Menge der verwendeten Zutaten.

Leistung	Kochmethode
1 - 2	• Kleinere Mengen leicht erwärmen• Schokolade, Butter und leicht anbrennbare Zutaten schmelzen• Schonend köcheln• Langsam erwärmen
3 - 4	• Erneut aufwärmen• Schnell köcheln• Reis kochen
5 - 6	• Pochieren• Dämpfen• Schonend braten• Eierkuchen
7 - 8	• Dünsten• Nudeln kochen
9 / P	• Unter Rühren braten• Schnell anbraten• Suppen zum Kochen bringen• Wasser kochen

HINWEIS

Sie müssen die Leistung je nach Kochgeschirr und zubereiteter Speisen entsprechend einstellen.

Hochleistungsfunktion

Hochleistungsfunktion aktivieren
Drücken Sie auf die Kochfeld-Auswahltaste.
Drücken Sie auf die Taste „P“; im Display des Kochfelds erscheint die Anzeige „P“ und die maximale Leistung wird aktiviert.	[2435] [0226].
Hochleistungsfunktion deaktivieren
Drücken Sie auf die Auswahltaste des Kochfelds, für das Sie die Hochleistungsfunktion deaktivieren möchten.
a) Drücken Sie auf die Taste „P“, das Kochfeld aktiviert wieder die ursprüngliche Leistungseinstellung. Oderb) Drücken Sie entsprechend auf den Schieberegler, um die ursprüngliche Leistung des Kochfelds wieder einzuschalten.	Oder

HINWEIS

• Diese Funktion ist für alle Kochfelder verfügbar. - Das Kochfeld aktiviert nach 5 Minuten automatisch wieder die Leistungseinstellung 9. - Wenn am 1. Kochfeld die Hochleistungsfunktion aktiviert ist, kann am 2. Kochfeld maximal Leistung 2 eingestellt werden, und vice versa. - Falls die ursprüngliche Leistung mit 0 eingestellt war, aktiviert das Kochfeld nach Ablauf der 5 Minuten die Leistungseinstellung 9.

Betrieb

Hochleistungsfunktion

Die Hochleistungsfunktion stellt zusätzliche Leistung für das jeweilige Kochfeld zur Verfügung (z.B. um eine große Menge Wasser zum Kochen zu bringen).

Kochfelder	Max. Dauer der Hochleistungsfunktion
Vorne links	5 min
Hinten links	5 min
Hinten rechts	5 min
Vorne rechts	5 min

Nach Ablauf dieser Dauer wird an dem entsprechenden Kochfeld automatisch die ursprüngliche Leistung bzw. die Einstellung IS aktiviert.

HINWEIS

Unter bestimmten Umständen kann es passieren, dass die Hochleistungsfunktion automatisch deaktiviert wird, um die internen elektronischen Komponenten zu schützen.

Es ist zum Beispiel nicht möglich, die Hochleistungsfunktion gleichzeitig am hinteren flexiblen Kochfeld und vorderen flexiblen Kochfeld zu aktivieren.

Leistungseinstellung

Für jedes Kochfeld ist eine maximale Leistungseinstellung verfügbar. Falls diese maximale Einstellung von der Hochleistungsfunktion überschritten wird, reduziert das System automatisch die Leistung des Kochfelds.

- Nr. 1 und 2 gruppiert - Nr. 3 und 4 gruppiert

Die Anzeige für dieses Kochfeld wechselt alle paar Sekunden zwischen eingestellter und maximal möglicher Leistung. Danach wechselt das Display zwischen eingestellter Leistung und maximal möglicher Leistung.

• Sie können die Tasten sperren, um einen unerwünschten Betrieb (z.B. das Einschalten der Kochfelder durch Kinder) zu verhindern.
• Nach der Sperrung sind alle Tasten außer der EIN/AUS-Taste deaktiviert.

Tasten sperren
Halten Sie die Sperren-Taste ungefahr 3 Sekunden lang gedrückt.	In der Timer-Anzeige erscheint „L“.
Tasten entsperren
Halten Sie die Taste ungefahr 3 Sekunden lang gedrückt.

HINWEIS

Im gesperrten Modus sind alle Tasten des Geräts außer der EIN/AUS-Taste ① gesperrt. Sie können das Gerät im Notfall immer mit der EIN/AUS-Taste ① ausschalten, müssen das Gerät jedoch im nächsten Schritt entsperren.

Kochdauer

Einstellung des Kochfelds
Drücken Sie auf die Auswahltaste des Kochfelds, für das Sie die Kochdauer einstellen möchten.
Drücken Sie auf die Timer-Taste; im Display erscheint die Anzeige „00“ und „0“ blinkt.	[00]
Stellen Sie die Zeit mit dem Schieberegler ein (z.B. 5).	OS
Drücken Sie erneut auf die Timer-Taste; die Anzeige „0“ blinkt.	OS
Stellen Sie die Zeit mit dem Schieberegler ein (z.B. 9); die eingestellte Dauer beträgt nun 95 Minuten.	[D4D6]
Nach der Einstellung der Zeit startet der Countdown -Timer automatisch. Im Display erscheint die verbleibende Zeit.
Nach Ablauf des Timers wird das betroffene Kochfeld automatisch ausgeschaltet.

HINWEIS

• Sie haben die Möglichkeit, mehrere Timer einzustellen, um die Kochfelder nacheinander auszuschalten. • Die maximale Timer-Dauer beträgt 99 Minuten. • Die anderen Kochfelder laufen weiter, sofern Sie diese bereits vorher eingeschaltet haben.
• Der rote Punkt neben der Leistungsanzeige leuchtet auf und weist darauf hin, dass das betroffene Kochfeld ausgewählt wurde.

Einstellung mehrerer Kochfelder
Die Einstellung mehrerer Kochfelder erfolgt genauso wie die Einstellung eines einzelnen Kochfelds.Wenn Sie gleichzeitig die Dauer für mehrere Kochfelder einstellen, erscheinen die Dezimalpunkte des jeweiligen Kochfelds. Die Minutenanzeige zeigt die Dauer in Minuten an und der Dezimalpunkt des jeweiligen Kochfeldes blinkt.Siehe nachfolgende Darstellung: (15 Minuten) 6. □ (45 Minuten)
Nach Ablauf des Countdown-Timers wird das entsprechende Kochfeld ausgeschaltet.Danach erscheint der neue Timer in Minuten und die Dezimalstelle des entsprechenden Kochfeldes blinkt.Siehe Abbildung rechts:	Timer-Anzeige
Drucken Sie auf die Kochfeld-Auswahltaste; in der Timer-Anzeige erscheint der entsprechende Timer.
Den Timer deaktivieren
Berühren Sie die Kochfeld-Auswahltaste, für das Sie den Timer deaktivieren möchten.	6.
Berühren Sie die Kochfeld-Auswahltaste, für das Sie den Timer einstellen möchten.	30
Berühren Sie die Timer-Schiebetaste, um den Timer auf „00“ zu stellen.Die Timerfunktion wird deaktiviert

Timer-Anzeige

Deutsch 23

Betrieb

Änderung der maximalen Leistung

Mit dieser Funktion können Sie die maximale Leistung des Geräts ändern.

1. Schalten Sie das Gerät ein.

1. Drücken Sie gleichzeitig die Tasten P und ☐, bis in der Timer-Anzeige S erscheint.

1. Drücken Sie dann die Taste (3 Sekunden lang), bis die Anzeige E erscheint.

1. Drücken Sie gleichzeitig die Tasten P und 1, bis in der Timer-Anzeige t und in der Leistungsanzeige des rechten hinteren Kochfelds 7.0 erscheint.

1. Drücken Sie die Taste P, bis in der Anzeige des rechten hinteren Kochfelds anstatt 7.0 die Anzeige 3.0 erscheint. Für das Gerät ist nun eine maximale Leistung von 3000 W eingestellt.

1. Schalten Sie das Gerät aus ①, um die maximale Einstellung zu übernehmen.

Sie können anhand der gleichen Vorgehensweise die maximale Leistung von 3000 W auf 7000 W erhöhen.

HINWEIS

• Im niedrigen Leistungsmodus (3000 W) wird die Leistung der Kochfelder automatisch eingestellt, wenn zwei oder mehr Kochzonen verwendet werden.
• Wenn die maximale Leistung 3000 W beträgt, beträgt die Gesamtleistung aller Brenner weniger als 3000 W. Während des Kochvorgangs ist die für jedes Kochfeld maximal verfügbare Leistung davon abhängig, welche Leistung für die anderen Felder verwendet wird:

Anzahl aktivierter Kochfelder	1 Felder	2 Felder	3 Felder	4 Felder
Maximale Leistung-seinstellung	9 + Leistungsschub	7/7/7/7	6/6/6/6	2/3/4/5
Kochfeld ∅ mm	Jedes	140/220/140/220	140/220/140/220	140/220/140/220

Reinigung und Wartung

Herd

WARNUNG

Reinigungsmittel dürfen nicht mit einer erhitzten Keramikglasoberfläche in Kontakt kommen. Entfernen Sie nach der Reinigung alle Reiniger-Rückstände mit einer angemessenen Menge Wasser, da sie bei Erhitzung der Oberfläche eine ätzende Wirkung haben können.

Verwenden Sie keine aggressiven Reiniger wie z.B. Grill- oder Ofensprays, Topfschwämme oder Scheuermittel.

HINWEIS

Reinigen Sie die Keramikglasoberfläche nach jedem Gebrauch, wenn die Oberfläche noch warm ist, um zu verhindern, dass übergekochte Speiserückstände einbrennen. Entfernen Sie Ablagerungen, Wasserflecken, Fettspritzer und Metallverfärbungen mit einem handelsüblichen Keramikglasreiniger oder Edelstahlreiniger.

Leichte Verschmutzungen

1. Wischen Sie die Keramikglasoberfläche mit einem feuchten Lappen ab.
2. Trocknen Sie die Oberfläche mit einem trockenen Lappen ab. Es dürfen keine Reiniger-Rückstände auf der Oberfläche zurückbleiben.
3. Reinigen Sie die gesamte Kochoberfläche einmal pro Woche mit einem handelsüblichen Keramikglas- oder Edelstahlreiniger.
4. Wischen Sie die Keramikglasoberfläche mit einer ausreichenden Menge sauberen Wassers ab und anschließend mit einem sauberen, fusselfreien Lappen trocken.

Hartnäckige Verschmutzungen

1. Um übergekochte Speiserückstände oder hartnäckige Spritzer zu entfernen, verwenden Sie einen Glasschaber.
2. Halten Sie den Glasschaber geneigt zur Glasoberfläche.
3. Entfernen Sie die Verschmutzungen durch Schaben.

HINWEIS

Glasschaber und Keramikglasreiniger sind in Fachgeschäften erhältlich.

Reinigung und Wartung

Problematische Verschmutzungen

1. Entfernen Sie eingebrannten Zucker, geschmolzene Plastikrückstände, Aluminiumfolie oder andere Materialien mit einem Glasschaber umgehend und während die Oberfläche noch heiß ist.

WARNUNG

Es besteht Verbrennungsgefahr, während Sie den Glasschaber auf dem heißen Kochfeld verwenden:

1. Reinigen Sie das Kochfeld nach dem Abkühlen ganz normal. Falls ein Kochfeld mit geschmolzenen Rückständen bereits abgekühlt ist, erhitzen Sie es erneut für die Reinigung.

HINWEIS

Kratzer oder dunkle Flecken auf der Glasoberfläche, die z.B. von einem Topf mit scharfen Kanten verursacht wurden, lassen sich nicht mehr entfernen. Sie beeinträchtigen jedoch auch nicht die Funktionalität des Herds.

Herdfassung (optional)

WARNUNG

Verwenden Sie weder Essig noch Zitronensaft oder Entkalker auf der Herdfassung; anderenfalls könnten matte Flecken zurückbleiben.

1. Wischen Sie die Fassung mit einem feuchten Lappen ab.
2. Feuchten Sie angetrocknete Verschmutzungen mit einem nassen Lappen an. Anschließend abwischen und abtrocknen.

Schutz vor Beschädigungen

• Verwenden Sie den Herd nicht als Arbeitsfläche oder zur Lagerung
• Schalten Sie Kochfelder nicht ein, wenn kein Topf darauf steht oder der Topf leer ist.
• Keramikglas ist sehr robust und temperatur- und stoßfest, jedoch auch nicht unzerbrechlich. Es kann von einem besonders spitzen oder harten Gegenstand, der auf den Herd fällt, beschädigt werden.
• Stellen Sie Töpfe nicht auf die Herdfassung; anderenfalls könnte die Oberflächenbeschichtung zerkratzt oder beschädigt werden.
• Achten Sie darauf, dass keine säurehaltigen Flüssigkeiten, wie z.B. Essig, Zitronensaft oder Entkalker, auf die Herdfassung spritzen, da solche Flüssigkeiten matte Flecken verursachen können.
• Falls Zucker oder Speisen mit Zucker mit einem heißen Kochfeld in Kontakt kommen und schmelzen, entfernen Sie diese umgehend mit einem Küchenschaber, während das Kochfeld noch heiß ist. Falls Sie warten, bis das Kochfeld kalt ist, könnte die Oberfläche während der Reinigung beschädigt werden.

- Halten Sie Gegenstände und Materialien, die schmelzen können (z.B. Kunststoff, Aluminiumfolie, Backfolie) von der Keramikglasoberfläche fern. Falls solche Materialien auf dem Herd schmelzen, müssen sie umgehend mit einem Schaber entfernt werden.

Störbehebung und Reparaturen

Störbehebung

Fehlfunktionen können aufgrund kleiner Ursachen entstehen, die Sie anhand nachfolgender Informationen beheben können. Falls Sie Probleme nicht anhand dieser Anleitungen beheben können, versuchen Sie nicht, das Gerät eigenständig zu reparieren.

WARNUNG

Unsachgemäße Reparaturen können schwerwiegende Gefahren verursachen. Bitte wenden Sie sich an unseren Kundendienst.

Problem	Mögliche Ursache	Behebung
Die Kochfelder funktionieren nicht.	Sicherung in der Gehäuseverkabelung wurde ausgelöst.	Falls die Sicherung mehrmals nacheinander ausgelöst wird, kontaktieren Sie einen autorisierten Elektriker.
Die Kochfelder lassen sich nicht einschalten.	Die Taste 1 wurde versehentlich gedrückt.Flüssigkeiten oder feuchter Lappen auf dem Bedienfeld.	Das Gerät ist ordnungsgemäß eingeschaltetReinigen Sie das Bedienfeld.
Das Display schaltet sich aus und es erscheint die Anzeige H.	Die Taste 1 wurde versehentlich gedrückt.Flüssigkeiten oder feuchter Lappen auf dem Bedienfeld.	Das Gerät ist ordnungsgemäß eingeschaltetReinigen Sie das Bedienfeld.
Die Kochfelder wurden ausges-chaltet, es erscheint jedoch nicht die Restwärme-Anzeige	Das Kochfeld wurde nur kurz genutzt und ist nicht heiß genug geworden.	Falls das Kochfeld heiß ist, wenden Sie sich an den Kunden-dienst.

Error-Code	Mögliche Ursache	Behebung
F3/F6	Störung des Temperatursensors der Keramikplatte - Kurzschluss. (F3 für 1#, F6 für 2#)	Bitte wenden Sie sich an den Lieferanten, um den Temperatursensor der Keramikplatte zu ersetzen.
F4/F7	Störung des Temperatursensors der Keramikplatte - Kurzschluss. (F4 für 1#, F7 für 2#)	Bitte wenden Sie sich an den Lieferanten, um den Temperatursensor der Keramikplatte zu ersetzen.
F5/F8	Störung des Temperatursensors der Keramikplatte - ungültig (F5 für 1#, F8 für 2#)	Bitte wenden Sie sich an den Lieferanten, um den Temperatursensor der Keramikplatte zu ersetzen.
F9/FA	Temperatursensor der IGBT-Störung (Kurzschluss/Offener Stromkreis für 1#)	Bitte wenden Sie sich an den Lieferanten, um die Netzplatine zu ersetzen.
FC/Fd	Temperatursensor der IGBT-Störung. (Kurzschluss/Offener Stromkreis für 2#)	Bitte wenden Sie sich an den Lieferanten, um die Netzplatine zu ersetzen.
E1/E2	Anormale Versorgungsspannung. (E1 für zu hoch oder E2 für zu niedrig)	Bitte prüfen Sie, ob die Stromversorgung normal ist. Neustarten, nachdem die Stromversorgung normal ist.
E3/E4	Temperatursensor des Keramikglases ist hoch	Bitte neustarten, nachdem das Gerät abgekühlt ist.
E5/E6	Temperatursensor des IGBT #1 oder IGBT #2 ist hoch	Bitte neustarten, nachdem das Gerät abgekühlt ist.

Das Kochfeld lässt sich nicht ein- oder ausschalten

Dies kann eine der folgenden Ursachen haben:

- Es befinden sich Flüssigkeiten oder ein feuchter Lappen auf dem Bedienfeld. - Die Kindersicherung ist aktiviert und es erscheint die Anzeige „L“.

Das ∪ Display leuchtet auf

Überprüfen Sie folgende Punkte:

- Der Topf ist nicht geeignet oder zu klein oder es steht kein Topf auf dem Kochfeld.

- Sobald Sie einen geeigneten Topf auf das Kochfeld stellen, verschwindet die angezeigte Nachricht automatisch.

Das Kühl-Gebläse läuft nach dem Ausschalten des Geräts weiter

Überprüfen Sie folgende Punkte:

• Nach dem Gebrauch des Herds läuft das Kühl-Gebläse automatisch weiter, um das Gerät abzukühlen.
• Wenn sich die Elektronik abgekühlt hat oder eine Dauer (von max. 10 Minuten) abgelaufen ist, schaltet sich das Gebläse automatisch aus.
• Wenn Sie sich aufgrund einer Anzeige am Gerät an unseren Kundendienst wenden und eine Reparatur anfordern, können innerhalb der Garantiezeit Kosten für den Besuch des Wartungstechnikers anfallen.

Reparaturen

Bevor Sie um Hilfe oder die Inanspruchnahme von Reparaturleistungen bitten, informieren Sie sich zunächst im Abschnitt „Störbehebung“.

Falls Sie dann immer noch Hilfe benötigen, gehen Sie bitte wie folgt vor.

Es liegt ein technischer Fehler vor

Bitte wenden Sie sich an den Kundendienst.

Bereiten Sie sich auf das Gespräch vor. Dadurch werden die Fehlerdiagnose und die Entscheidung bezüglich erforderlicher Reparaturmaßnahmen erleichtert. Bitte bereiten Sie folgende Informationen vor:

• Wie äußert sich das Problem? • Unter welchen Bedingungen tritt das Problem auf? Legen Sie die Modell- und Seriennummer des Geräts bereit. Auf dem Typenschild finden Sie folgende Informationen: - Modellname • Seriennummer (15 Ziffern) Wir empfehlen, dass Sie diese Informationen hier notieren. - Modell - Seriennummer:

Anfall von Kosten während der Garantiezeit

- Falls Sie das Problem selbständig anhand der Anleitungen im Abschnitt „Störbehebung“ hätten beheben können.

- Falls der Wartungstechniker mehrere Anrufe tätigen muss, weil nicht alle erforderlichen Informationen vor dem Besuch bereitgestellt wurden und als Folge dessen z.B. weitere Fahrten für die Heranschaffung von Ersatzteilen erforderlich werden. Bereiten Sie sich daher wie oben erläutert auf Ihren Anruf mit dem Kundendienst vor, um solche Kosten zu vermeiden.

Technische Daten

Technische Daten

Abmessungen	Breite	590 mm
	Tiefe	520 mm
	Höhe	60 mm
Abmessungen Ausschnitt Arbeitsfläche	Breite	560 mm
	Tiefe	490 mm
	Höhe	72 mm
	Eckenradius	3 mm
Netzspannung		220-240 V ~ 50 / 60 Hz
Maximale Last		7,0 kW
Gewicht	Netto	10,5 kg
	Brutto	12,0 kg

Kochfelder

Position	Durchmesser	Leistung
Vorne links	140 mm	1200 W / Hochleistung 1500 W
Hinten links	220 mm	2300 W / Hochleistung 2600 W
Hinten rechts	140 mm	1200 W / Hochleistung 1500 W
Vorne rechts	220 mm	2300 W / Hochleistung 2600 W

Produktinformationen

Supplier's name	Samsung Electronics Co. Ltd.
Modellnummer	NZ64T3707A1NZ64T3707C1
Herd-Typ	Eingebaut
Heiztechnologie	Induktionskochfelder
Anzahl Kochfelder und/oder Kochbereiche	4Kochzonen
Kreisförmige Felder oder Bereiche:Durchmesser der effektiven Oberflächeje elektrisch erhitzten Kochfelds (∅)	14,0 cm, 22,0 cm, 14,0 cm, 22,0 cm
Nicht kreisförmige Felder oderBereiche: Länge und Breite dereffektiven Oberfläche je elektrischerhitzten Feldes oder Bereichs (L x B)
Energieverbrauch pro Kochfeld oderKochbereich und pro kg (EC elektronischesKochen)	∅14,0 cm (Vorne links) : 212,1 Wh/kg
	∅22,0 cm (Hinten links) : 188,3 Wh/g
	∅14,0 cm (Hinten rechts) : 187,2 Wh/kg
	∅22,0 cm (Vorne rechts) : 183,8 Wh/kg
Energieverbrauch des Herds pro kg(EC elektrischer Here)	192,9 Wh/kg

Die Daten wurden gemäß der Norm EN60350-2 und der Richtlinie der Kommission (EU) Nr. 66/2014 ermittelt.

Tipps zum Energiesparen

• Stellen Sie Töpfe und Pfannen immer vor dem Einschalten auf das Kochfeld. • Schmutzige Kochfelder und Topfunterseiten erhöhen den Energieverbrauch. • Mit einem Schnellkochtopf können Sie die Kochdauer reduzieren.

Notizen

Notizen

Deutsch 31

SAMSUNG

FRAGEN UND ANREGUNGEN

LAND	HOTLINE	WEBSEITE
ÖSTERREICH	0800 72 67 864 (0800-SAMSUNG)	www.samsung.com/at/support
BELGIEN	02-201-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DANEMARK	707 019 70	www.samsung.com/dk/support
FINNLAND	030-6227 515	www.samsung.com/fi/support
FRANKREICH	01 48 63 00 00	www.samsung.com/fr/support
DEUTSCHLAND	06196 77 555 77	www.samsung.com/de/support
IRLAND (EIRE)	0818 717100	www.samsung.com/ie/support
ITALIEN	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
ZYPERN	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GRIECHENLAND	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line
LUXEMBURG	261 03 710	www.samsung.com/be_fr/support
NIEDERLANDE	088 90 90 100	www.samsung.com/ni/support
NORWEGEN	216 29099	www.samsung.com/no/support
POLEN	801-172-678* lub [phone]*Specjalistyczna infolinia do obsługi zapytan dotyczących telefonów komórkowych:801-672-678** (opłata według taryfy operatora)	www.samsung.com/pl/support/
PORTUGAL	808 207 267	www.samsung.com/pt/support
SPANIEN	91 175 00 15	www.samsung.com/es/support
SCHWEDEN	0771 726 786	www.samsung.com/se/support
SCHWEIZ	0800 726 786 (0800-SAMSUNG)	www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
VEREINIGTES KONIGREICH	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
