Produkttyp	Bewegungsmelder
Marke	Hager
Modell	WYW517C
Abmessungen (ca.)	80 mm x 80 mm x 50 mm
Gewicht	ca. 100 g
Spannungsversorgung	230 V AC
Erfassungswinkel	360°
Reichweite	max. 8 m
Einschaltdauer	einstellbar 10 s – 15 min
Dämmerungsschwelle	einstellbar
Schaltleistung	2000 W Glühlampe, 500 W LED
Anschlussart	Klemmanschluss
Schutzart	IP20 (Innenbereich)
Umgebungstemperatur	-10 °C bis +40 °C
Montage	Decken- oder Wandmontage
Reinigung	Mit trockenem, weichem Tuch abwischen
Sicherheitshinweis	Vor Montage spannungsfrei schalten
Ersatzteile	Nicht erhältlich, Gerät austauschen
Reparierbarkeit	Nicht reparierbar, fachgerecht entsorgen

Häufig gestellte Fragen - WYW517C HAGER

Wie schließe ich den Bewegungsmelder WYW517C an?

Der Anschluss erfolgt gemäß dem Schaltplan in der Bedienungsanleitung. Beachten Sie die korrekte Phasen- und Neutralleiterzuweisung. Vor Arbeiten spannungsfrei schalten.

Welche Reichweite hat der Sensor?

Der Sensor erfasst Bewegungen in einem Radius von maximal 8 Metern bei einem 360°-Erfassungswinkel.

Kann ich die Empfindlichkeit einstellen?

Ja, die Empfindlichkeit kann über ein Potentiometer am Gerät eingestellt werden. Drehen Sie es im Uhrzeigersinn zur Erhöhung der Reichweite.

Wie stelle ich die Einschaltdauer ein?

Die Einschaltdauer lässt sich über einen Drehregler von 10 Sekunden bis 15 Minuten einstellen.

Warum schaltet das Licht nicht aus?

Mögliche Ursachen: Die Dämmerungsschwelle ist zu hoch eingestellt, der Dauerlichtmodus ist aktiv oder eine dauerhafte Bewegung wird erfasst. Überprüfen Sie die Einstellungen.

Kann ich den Bewegungsmelder im Außenbereich verwenden?

Nein, das Gerät ist nur für den Innenbereich geeignet (Schutzart IP20). Für den Außeneinsatz benötigen Sie ein Modell mit höherer Schutzart.

Wie reinige ich den Bewegungsmelder?

Verwenden Sie ein weiches, trockenes Tuch. Keine aggressiven Reinigungsmittel oder Wasser verwenden, da dies das Gerät beschädigen könnte.

Was tun bei Fehlfunktion?

Trennen Sie das Gerät für mindestens 10 Sekunden vom Stromnetz und schalten Sie es wieder ein. Besteht das Problem weiter, ist das Gerät defekt und muss ersetzt werden.

Sind Ersatzteile für den WYW517C erhältlich?

Nein, der Hersteller bietet keine Ersatzteile an. Bei Defekt muss das gesamte Gerät ausgetauscht werden.

Welche Leuchtmittel kann ich anschließen?

Die maximale Schaltleistung beträgt 2000 W für Glühlampen und 500 W für LED. Achten Sie auf die Einhaltung der Lastgrenzen.

BEDIENUNGSANLEITUNG WYW517C HAGER

Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß den einschlägigen Installationsnormen, Richtlinien, Vorschriften, Bestimmungen und Unfallverhütungsvorschriften des Landes erfolgen.

Bei Nichtbeachten der Installationshinweise können Schäden am Gerät, Brand oder andere Gefahren entstehen.

Das Gerät ist aufgrund des Erfassungsverhaltens nicht für den Einsatz in der Einbruchmeldetechnik oder in der Alarmtechnik geeignet.

Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

Geräteaufbau

Bild 1: Geräteaufbau

(1) Einsatz (siehe Zubehör, nicht im Lieferumfang)
(2) Rahmen (nicht im Lieferumfang)
(3) Aufsatz
(4) Designabdeckung Bewegungsmelder
(5) Schraube für Demontageschutz
(6) Steckschnittstelle Einsatz/Aufsatz

Funktion

Bestimmungsgemäßer Gebrauch

• Automatisches Schalten von Beleuchtung, abhängig von Wärmebewegung und Umgebungshelligkeit
• Aufsatz für Schalt-, Dimmeinsatz oder Bewegungsmelder Nebenstelle
• Ausschließlich zum Gebrauch in tropf- und spritzwasserfreien Innenbereichen geeignet.

Produkteigenschaften

- Integrierte Taste zur Auswahl von Betriebsarten und Sonderfunktionen

IR Bewegungsmelder Komfort 1,1 m/2,2 m

• Integrierte Taste sperrbar
• Betriebsart Automatikbetrieb, Dauer-EIN, Dauer-AUS wählbar
• Betriebsartenanzeige über LED
• Potentiometer zur Einstellung von Ansprechhelligkeit, Nachlaufzeit und Erfassungsempfindlichkeit
• Nachlaufzeit einstellbar
• Impulsgeber-Betrieb für Stromstoß-/Treppen- lichtschaltungen möglich
• Verstellbarer Erfassungswinkel zur Anpassung des Erfassungsbereichs
• Zusätzliche Einstellung der Ansprechhelligkeit über Teach-In-Funktion
• Party-Funktion
• Anwesenheitssimulation
• Betrieb auf Bewegungsmelder Nebenstellen
• Nebenstellen-Bedienung optional über Installationstaster
• Inbetriebnahme über IR-Handsender

Automatikbetrieb

Der Bewegungsmelder erfasst Wärmebewegungen ausgelöst durch Personen, Tieren oder Gegenstände.

Auf Schalteinsatz:

• Das Licht wird für die Nachlaufzeit eingeschaltet, wenn Bewegungen im Erfassungsbereich erkannt werden und die eingestellte Helligkeits-schwelle unterschritten ist. Jede erfasste Bewegung startet die Nachlaufzeit erneut.
• Das Licht wird ausgeschaltet, wenn im Erfassungsbereich keine weiteren Bewegungen erfasst werden und die eingestellte Nachlaufzeit abgelaufen ist.

Auf Dimmeinsatz:

• Das Licht wird für die Nachlaufzeit auf Einschalthelligkeit eingeschaltet, wenn Bewegungen im Erfassungsbereich erkannt werden und die eingestellte Helligkeitsschwelle unterschritten ist. Jede erfasste Bewegung startet die Nachlaufzeit erneut.
• Nach Ablauf der Nachlaufzeit wird die Beleuchtung auf 50 % der Einschalthelligkeit abgedimmt und verharrt für 30 s (Ausschaltvorwarnung) in dieser Helligkeit. Jede erfasste Bewegung während der Ausschaltvorwarnung startet die Nachlaufzeit erneut und stellt die Einschalthelligkeit wieder her.
• Das Licht wird ausgeschaltet, wenn im Erfassungsbereich keine Bewegung mehr erfasst wird und die eingestellte Nachlaufzeit sowie die Ausschaltvorwarnung abgelaufen ist.

Auf Nebenstelle

• Wenn Bewegungen im Erfassungsbereich der Nebenstelle erkannt werden, sendet der Nebenstellen-Einsatz einen Impuls zur Hauptstelle und verriegelt anschließen für 10 Sekunden. Die Erfassung erfolgt unabhängig von der Helligkeit an der Nebenstelle. Wird nach 10 Sekunden weiterhin Bewegung erkannt wird erneut eine Impuls gesendet.
• Die Hauptstelle schaltet das Licht bei Erhalt eines Nebenstellen-Impuls für die Nachlaufzeit ein, wenn die eingestellte Helligkeitsschwelle unterschritten ist. Jeder weitere Nebenstellen-Impuls startet die Nachlaufzeit der Hauptstelle erneut.

Verhalten bei Netzausfall/Netzwiederkehr

• Netzausfall kürzer als 0,2 s:
  Die Funktion wird nicht beeinträchtigt.
• Netzausfall länger als 0,2 s:
  Während des Netzausfalls ist keine Funktion gegeben. Die aktuelle Konfiguration wird im nichtflüchtigen Speicher gesichert.
• Netzwiederkehr:

Der Aufsatz führt für ca. 15 s eine Initialisierung durch, währenddessen wird die Beleuchtung eingeschaltet. Danach startet die Bewegungs-erfassung. Wird in den ersten 5 s keine Bewegung erfasst, schaltet sich die Beleuchtung aus. Die gespeicherte Konfiguration wird aus dem Speicher geladen. Die Vorort-Bedienung über die Taste oder Nebenstelle kann währenddessen verwendet werden.

Bedienung

Bedienkonzept

Bild 2: Bedien- und Anzeigeelemente

(7) Taste

(8) Status-LED

Die Bedienung erfolgt durch Drücken der Taste (7) am Bewegungsmelder:

• Ein kurzer Tastendruck schaltet die Betriebsarten um. Die Betriebsart wird über die StatusLED hinter der Optik-Abdeckung des Bewegungsmelders angezeigt.
• Halten der Taste aktiviert Sonderfunktionen. Die Auswahl der Sonderfunktionen wird durch die LED-Anzeige unterstützt (Bild 3).

Betriebsart wählen

- Taste wiederholt kurz drücken, bis die gewünschte Betriebsart ausgewählt ist. Die Status-LED zeigt die gewählte Betriebsart an (siehe Tabelle 1).

Durch Umschalten der Betriebsart werden Party-Funktion oder Anwesenheitssimulation beendet, wenn diese vorher aktiv waren.

Wahl der Betriebsart über Taste sperren/entsperren

- Taste länger als 15 Sekunden gedrückt halten, bis die Status-LED grün blinkt (Bild 3). Die Wahl der Betriebsart über die Taste ist gesperrt.

Auf Nebenstelle

- Wenn Bewegungen im Erfassungsbereich der Nebenstelle erkannt werden, sendet der Nebenstellen-Einsatz einen Impuls zur Hauptstelle und verriegelt anschließen für 10 Sekunden. Die Erfassung erfolgt unabhängig von der Helligkeit an der Nebenstelle. Wird nach 10 Sekunden weiterhin Bewegung erkannt wird erneut eine Impuls gesendet.

- Die Hauptstelle schaltet das Licht bei Erhalt eines Nebenstellen-Impuls für die Nachlaufzeit ein, wenn die eingestellte Helligkeitsschwelle unterschritten ist. Jeder weitere Nebenstellen-Impuls startet die Nachlaufzeit der Hauptstelle erneut.

Verhalten bei Netzausfall/Netzwiederkehr

• Netzausfall kürzer als 0,2 s:
  Die Funktion wird nicht beeinträchtigt.
• Netzausfall länger als 0,2 s:
  Während des Netzausfalls ist keine Funktion gegeben. Die aktuelle Konfiguration wird im nichtflüchtigen Speicher gesichert.
• Netzwiederkehr:

Der Aufsatz führt für ca. 15 s eine Initialisierung durch, währenddessen wird die Beleuchtung eingeschaltet. Danach startet die Bewegungs- erfassung. Wird in den ersten 5 s keine Bewegung erfasst, schaltet sich die Beleuchtung aus. Die gespeicherte Konfiguration wird aus dem Speicher geladen. Die Vorort-Bedienung über die Taste oder Nebenstelle kann während- dessen verwendet werden.

Bedienung

Bedienkonzept

Bild 2: Bedien- und Anzeigeelemente

(7) Taste
(8) Status-LED

Die Bedienung erfolgt durch Drücken der Taste (7) am Bewegungsmelder:

• Ein kurzer Tastendruck schaltet die Betriebsar-
  ten um. Die Betriebsart wird über die Status-LED hinter der Optik-Abdeckung des Bewegungsmelders angezeigt.
• Halten der Taste aktiviert Sonderfunktionen.

Die Auswahl der Sonderfunktionen wird durch die LED-Anzeige unterstützt (Bild 3).

Betriebsart wählen

- Taste wiederholt kurz drücken, bis die gewünschte Betriebsart ausgewählt ist.

Die Status-LED zeigt die gewählte Betriebsart an (siehe Tabelle 1).

Durch Umschalten der Betriebsart werden Party-Funktion oder Anwesenheitssimulation beendet, wenn diese vorher aktiv waren.

Wahl der Betriebsart über Taste sperren/entsperren

- Taste länger als 15 Sekunden gedrückt halten, bis die Status-LED grün blinkt (Bild 3).

Die Wahl der Betriebsart über die Taste ist gesperrt.

oder bei gesperrter Taste:

- Taste länger als 15 Sekunden gedrückt halten, bis die Status-LED grün blinkt (Bild 3).

Die Wahl der Betriebsart über die Taste ist wieder möglich.

Beleuchtung über Taster-Nebenstelle einschalten oder Einschalthelligkeit ändern (Tabelle 2)

Die Beleuchtung kann optional über eine mechanische Taster-Nebenstelle eingeschaltet werden.

Bei Nebenstellen-Bedienung wird die Beleuchtung unabhängig von der eingestellten Helligkeitsschwelle eingeschaltet.
Bei Verwendung von Dimmeinsätzen wird jeweils der letzte eingestellte Helligkeitswert als Einschalthelligkeit gespeichert.

Party-Funktion aktivieren/unterbrechen

Die Party-Funktion schaltet die Beleuchtung für 2 Stunden ein. Während dieser Zeit werden keine Nebenstellenbefehle ausgeführt.

Bei Bewegungsmeldern auf Nebenstellen bewirkt die Aktivierung der Partyfunktion ein zylisches Senden des Einschaltimpulses alle 10 s. Das Licht wird aber nur eingeschaltet wenn die Helligkeitsschwelle an der Hauptstelle unterschritten wird.

- Taste länger als 5 Sekunden gedrückt halten, bis die Status-LED rot blinkt (Bild 3).

Die Beleuchtung wird für 2 Stunden eingeschaltet. Während dieser Zeit blinkt die StatusLED rot. Nach Ablauf der 2 Stunden schaltet der Bewegungsmelder in die Betriebsart Auto.

- Taste kurz drücken.

Die Party-Funktion wird abgebrochen, der Bewegungsmelder kehrt in die Betriebsart Auto zurück.

Ansprechhelligkeit mit Teach-In einstellen

Die Ansprechhelligkeit ist der im Bewegungsmelder gespeicherte Helligkeitswert, bei dessen Unterschreiten der Bewegungsmelder die angeschlossene Last schaltet, wenn Bewegungen erkannt werden. Durch Teach-In wird die aktuelle Umgebungshelligkeit als Ansprechhelligkeit gespeichert.

Beach-In ist nicht an der Nebenstelle durchführbar.

Die Last ist ausgeschaltet.

- Taste länger als 10 Sekunden gedrückt halten, bis die Status-LED orange blinkt (Bild 3).

Der Bewegungsmelder erfasst die aktuelle Umgebungshelligkeit und speichert diese als Ansprechhelligkeit.

Die Einstellung der Ansprechhelligkeit über Teach-In und Helligkeits-Potenziometer besitzen die gleiche Priorität. Teach-In überschreibt die am Helligkeits-Potenziometer eingestellte Ansprechhelligkeit. Erfolgt die Einstellung erneut am Potenziometer, wird der Teach-In Wert überschrieben.

Anwesenheitssimulation aktivieren/deaktivieren

Während des Betriebs zählt der Bewegungsmelder die Bewegungserfassungen jeweils in einer vollen Stunde und speichert das Ergebnis. Bei aktiver Anwesenheitssimulation wird zu Beginn der Stunde mit den meisten gespeicherten Erfassungen das Licht für die Dauer der Nachlaufzeit eingeschaltet, auch ohne dass eine Bewegung erkannt wird.

Während der Anwesenheitssimulation werden Anwesenheitserfassung und Nebenstellenbefehle weiterhin normal durchgeführt.

Die Anwensenheitssimulation ist nicht über Nebenstelle aktivierbar

Funktion Partyfunktion Teach-In Tastensperre Anwesenheits-							simulation	Lasteinstellmodus1)
LED-Anzeige	>5 s	>10 s	>15 s	>20 s	>25 s
Haltezeit Bedientaste

1) Nur auf Universal Schalt- und Dimmeinsatz

Bild 3: Auswahl der Sonderfunktionen und LED-Anzeige

LED-Anzeige	Betriebsart	Auf Schalt- oder Dimmeinsatz	Auf Nebenstelleneinsatz
--	Auto	bewegungs- und helligkeitsabhängiges Ein-/Ausschalten der Last	Bewegungsabhängiger Schaltimpuls für die Hauptstelle
grün	Dauer-EIN	Last ist dauerhaft ein-/ausgeschaltet. Nebenstellensignale werden nicht ausgewertet	zyklisches Senden des Einschaltimpulses alle 10 s
rot	Dauer-AUS		--

Tabelle 1: Anzeige der Betriebsarten

Beleuchtungszustand	Bedienung Taste	Verhalten des Einsatzes
Bewegungsmelder auf Schalteinsatz
AUS	kurz drücken	Last wird eingeschaltet für eingestellte Nachlaufzeit
EIN	kurz drücken	Verlängern der Einschaltzeit um die eingestellte Nachlaufzeit
Bewegungsmelder auf Dimmeinsatz
AUS	kurz drücken	Last wird eingeschaltet auf Einschalthelligkeit für eingestellte Nachlaufzeit
EIN	kurz drücken	Verlängern der Einschaltzeit um die eingestellte Nachlaufzeit bei gleicher Helligkeit
AUS	lang drücken	Last wird eingeschaltet auf Einschalthelligkeit, anschließendes Dimmen in entgegengesetzter Richtung des letzten Dimmvorgangs. Danach bleibt die Last für die Nachlaufzeit eingeschaltet
EIN	lang drücken	Ändern der aktuellen Helligkeit. Das Dimmen erfolgt in entgegengesetzter Richtung des letzten Dimmvorgangs bis zur maximalen oder minimalen Helligkeit. Anschließend bleibt die Last auf eingestellter Helligkeit eingeschaltet für die eingestellte Nachlaufzeit.

Tabelle 2: Bedienung über Taster-Nebenstelle

Taste kurz drücken	Einstellmodus	Bestätigung der Lasteinstellung	Hinweise
1 x	Last-Feineinstellung	Last blinkt 1 x nach ca. 30 s und wechselt in den Schalt-/ Dimmbetrieb	Nicht geeignet für ohmsche Lasten (z.B. Glüh-, HV-Halogen-lampen), Last-Werkseinstellung verwenden.Führt die Last-Feineinstellung bei Energiesparlampen oder 230 V LED Lampen zu keiner Verbesserung, so ist die Energiesparlampen Feineinstellung oder 230 V LED Lampen Universaleinstellung zu wählen.
2 x	Last-Werkseinstellung	Last blinkt 2 x nach ca. 6 s und wechselt in den Schalt-/ Dimmbetrieb
3 x	Energiesparlampen Feineinstellung im Phasenanschnitt	Last blinkt 3 x nach ca. 30 s und wechselt in den Schalt-/ Dimmbetrieb	Energiesparlampen werden mit mindesten 50 % Helligkeit EIN geschaltet, um einen Zündvor-gang zu garantieren.
4 x	230 V LED Lampen Universaleinstellung im Phasenabschnitt	Last blinkt 4 x nach ca. 5 s und wechselt in den Schalt-/ Dimmbetrieb	Die Universaleinstellung beinhaltet Standardwerte, die den Betrieb der gängigen dimmbaren 230 V LED Lampen ermöglichen.
	Bei allen Einstellmodi	Last blinkt 5 x	Gewählter Einstellmodus wird durch den Einsatz nicht unterstützt.

Tabelle 3: Lasteinstellmodus

Informationen für die Elektrofachkraft

Montage und elektrischer Anschluss

Montageort auswählen

Bewegungsrichtung beachten: Unterschieden wird zwischen „darauf zugehen“ und „quer gehen“. Bewegungen quer zum Bewegungsmelder können besser erfasst werden als Bewegungen auf den Bewegungsmelder zu (Bild 4).
- Vibrationsfreien Montageort wählen. Vibrationen können zu ungewollten Schaltungen führen.
- Störquellen im Erfassungsbereich (Bild 6/7) vermeiden. Störquellen, z. B. Heizkörper, Lüftungs-, Klimaanlagen und abkühlende Leuchtmittel können zu ungewollten Schaltungen führen (Bild 4).
D m störende Einfl üsse zu vermeiden, kann der Erfassungswinkel eingeschränkt werden (siehe Erfassungsbereich einstellen).

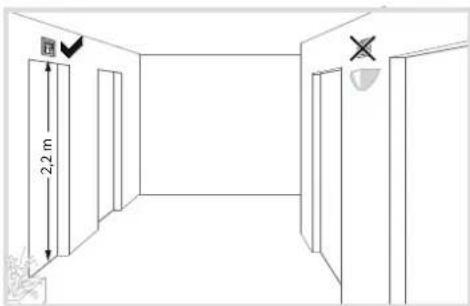

Bild 4: Montageort von Bewegungsmeldern

Gerät montieren (Bild 1)

Informationen zum elektrischen Anschluss sind der Bedienungsanleitung des Einsatzes zu entnehmen.
- Aufsatz-Unterteil (3) zusammen mit Rahmen (2) auf einen geeigneten Einsatz (1) aufsetzen und Verbindung von Einsatz und Aufsatz über Steckschnittstelle (6) herstellen.
Sobald der Aufsatz mit Spannung versorgt wird, zeigt die Status-LED die Kompatibilität zum verwendeten Einsatz an.

Anzeige Status-LED	Bedeutung
LED blinkt grün (ca. 5 s bis die Bewegungserfas-sung aktiv ist.)	kompatibel
LED blinkt rot für 5 s	nicht kompatibel

- Demontageschutz über die Schraube (5) herstellen, wenn vorhanden.

- Nach Inbetriebnahme Designabdeckung (4) auf Aufsatz (3) rasten.

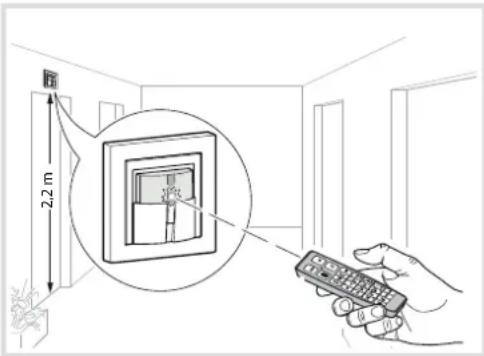

Doll die Inbetriebnahme über Handsender erfolgen, das Potentiometer Ansprechhelligkeit (Bild 5, 14) auf Position T einstellen und anschließend Designabdeckung aufrasten.

Inbetriebnahme

Übersicht über Bedien- und Einstellelemente

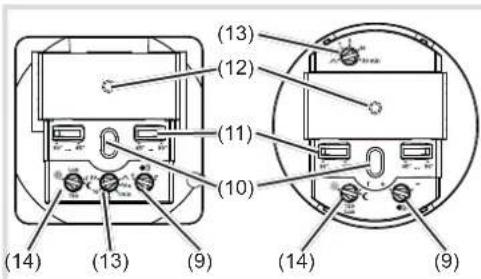

Bild 5: Bedien- und Einstellelemente des Aufsatz-Unterteils

(1) Potenziometer Empfindlichkeit
(2) Taste
(3) Einsteller für Erfassungswinkel
(4) Status-LED
(5) Potentiometer Nachlaufzeit
(6) Potentiometer Ansprechhelligkeit

Erfassungsbereich einstellen

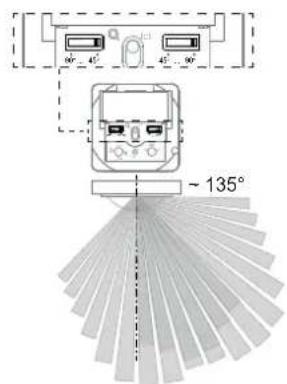

Der Erfassungswinkel kann für die rechte und für die linke Seite je Einsteller (Bild 5, 11) zwischen 45° ... 90° eingeschränkt werden. Somit kann der Erfassungswinkel zwischen 90° und 180° liegen (Bild 8).

- Erfassungswinkel je Seite über Einsteller anpassen.

Einstellung des Erfassungsverhaltens

Um das Erfassungsverhalten zu prüfen, ist der Testbetrieb zu verwenden. Im Testbetrieb arbeitet der Bewegungsmelder helligkeitsunabhängig. Jede Erfassung schaltet Beleuchtung und StatusLED für 3 Sekunden ein. Danach wird die Bewegungserfassung für 2 Sekunden deaktiviert. Der Bewegungsmelder ist angeschlossen und betriebsbereit.

• Testbetrieb einstellen. Hierzu Potenziometer Ansprechhelligkeit (Bild 5, 14) auf Position T stellen.
• Erfassungsbereich verlassen und Schaltverhalten beobachten.
  Schaltet der Bewegungsmelder ohne Bewegung im Erfassungsfeld ein, so sind Störquellen (siehe Montageort wählen) vorhanden oder die Empfindlichkeit ist zu hoch eingestellt.
• Gegebenenfalls die Empfindlichkeit verringern und Störquellen über Einstellung des Erfassungswinkels ausblenden oder Störquellen entfernen.
• Erfassungsbereich durch Abschreiten prüfen und bei Bedarf anpassen.

Bist der Erfassungsbereich zu klein, kann er über Bewegungsmelder Nebenstellen erweitert werden.

Ansprechhelligkeit einstellen

Die Ansprechhelligkeit ist der im Bewegungsmelder gespeicherte Helligkeitswert, bei dessen Unterschreiten der Bewegungsmelder die angeschlossene Last schaltet, wenn Bewegungen erkannt werden. Die Ansprechhelligkeit kann zwischen ca. 5 (☐) über 150 Lux (Werkseinstellung) bis Tagbetrieb (☐) eingestellt werden. Dabei steht das Symbol ☐ für helligkeitsunabhängiges Schalten. In den Zwischenbereichen kann die Ansprechhelligkeit stufenlos eingestellt werden.

Dur Steuerung der Beleuchtung in Treppenhäusern nach DIN EN12464-1, 2003-3, Potenziometer-Einstellung 150 Lux wählen.

Bild 6: Erfassungsbereich des Bewegungsmelders Montagehöhe 1,1 m

Bild 7: Erfassungsbereich des Bewegungsmelders Montagehöhe 2,2 m

Bild 8: Einstellung des Erfassungswinkels

- Potenziometer Ansprechhelligkeit (Bild 5, 14) in die gewünschte Position drehen.

D'Im die aktuelle Umgebungshelligkeit als Ansprechhelligkeit zu speichern, die Funktion Teach-In (siehe Ansprechhelligkeit mit Teach-In einstellen) verwenden.
Da die Helligkeitsauswertung nur über die Hauptstelle erfolgt ist die Einstellung der Ansprechhelligkeit an Nebenstellen nicht erforderlich.

Nachlaufzeit einstellen

Die Nachlaufzeit ist die im Bewegungsmelder gespeicherte Dauer, für die die Beleuchtung mindestens eingeschaltet wird, wenn die Ansprechhelligkeit unterschritten ist und eine Bewegung erfasst wird.

Die Nachlaufzeit kann auf Impulsgeber-Betrieb oder mit den defi nierten Werten 10 s, 1 min., 3 min. (Werkseinstellung), 10 min und 30 min. eingestellt werden. In den Zwischenbereichen erfolgt die Einstellung stufenlos. Im Auslieferungszustand beträgt die Nachlaufzeit 3 Minuten.

Beuchtmittelverschleiß durch häufiges Schalten bei sehr kurzen Nachlaufzeiten beachten.

- Potentiometer Nachlaufzeit (Bild 5, 13) in die gewünschte Position drehen.

Impulsgeber-Betrieb einstellen

Der Impulsgeber-Betrieb ist zur Ansteuerung von Treppenlicht-/Stromstoßschaltungen geeignet. Im Impulsgeber-Betrieb wird der Schaltausgang 200 ms eingeschaltet, wenn die Ansprechhelligkeit unterschritten ist und eine Bewegung erfasst wird. Anschließen wird die Bewegungserkennung für 10 s verriegelt.

- Potentiometer Nachlaufzeit (Bild 5, 13) in die Position ∩ drehen.

Empfindlichkeit einstellen

Werkseitig ist die Erfassung auf maximale Empfi ndlichkeit eingestellt. Kommt es zu häufigen Fehlerfassungen kann die Empfi ndlichkeit reduziert werden.

- Potenziometer Empfindlichkeit (Bild 5, 9) in die gewünschte Position drehen.

Inbetriebnahme und Bedienung mit Konfi gurations-Handsender

Der Bewegungsmelder kann ebenfalls über Konfi gurations-Handsender (Best.-Nr. 8560 91 00) in Betrieb genommen und konfi guriert werden. Hierzu besitzt das Gerät eine IR-Empfangs-Diode.

Bei Bedienung Stirnseite des Handsenders in Richtung Ir-Empfangs-Diode ausrichten.

Bild 9: Anwendung des Handsenders

Bewegungsmelder für Ansteuerung über Handsender aktivieren/deaktivieren

- Potentiometer Ansprechhelligkeit (Bild 5, 14) in Stellung T bringen.

Bedienung und Einstellungen muss ab sofort über den Handsender erfolgen. Potentiometer-Einstellungen am Gerät werden nicht mehr ausgewertet.

- Am Potentiometer eine Ansprechhelligkeit abweichend von T einstellen, um die Ansteuerung über Handsender zu deaktivieren.

Einstellungen auswählen

Das Potentiometer Ansprechhelligkeit des Bewegungsmelders befi ndet sich in Stellung T.

- Taste des Handsenders kurz betätigen. Die gewählte Aktion/Einstellung wird ausgeführt (siehe Tabelle 4).

Bild 10: Tastenbelegung des Handsenders

Handsender sperren/entsperren

Ist der Handsender gesperrt, so werden keine IR-Signale bei Betätigung der Tasten gesendet. Ausgenommen davon sind die Bedientasten (Bild 10, 15) und die Sperrtasten (18). Diese sind immer aktiv.

• Tastenund gleichzeitig für 1 s drücken. Die Einstelltasten des Handsenders sind deaktiviert.
• Tastenund erneut gleichzeitig für 1 s drücken, um die Sperrung aufzuheben.

Einstellfunktion für Bewegungsmelder sperren/entsperren

Ist die Einstellfunktion gesperrt, so bezieht sich die Sperrung auf einen Bewegungsmelder. Dieser nimmt während der Sperrung keine IR-Einstellsignale an. Bei Betätigung der Tasten am Handsender werden aber weiterhin Infrarot-Signale gesendet, z. B. zur Ansteuerung anderer Bewegungsmelder.

Bereich (Bild 10)	Funktion der Gruppe	Taste	Aktion/Einstellung
(15)	Bedienung der angesteuerten Last über den Bewegungsmelder	auto	Bewegungs- und helligkeitsabhängiges Ein-/Ausschaltern der Last
	Immer in Funktion, auch wenn Fernbedienung und Einstellfunktion für den Bewegungsmelder über die Taste gesperrt ist.		Anwesenheitssimulation aktivieren
		off	Dauer-AUS aktivieren
		on	Dauer-EIN aktivieren
(16)	Einstellung der Ansprechhelligkeit		ca. 5 Lux, Nachtbetrieb
			ca. 150 Lux, Treppenhaus-Betrieb
			Helligkeitsunabhängig, Tagbetrieb
			aktuelle Helligkeit über Teach-In speichern
(17)	Einstellung der Empfi ndlichkeit		minimale Empfi ndlichkeit
			mittlere Empfi ndlichkeit
			maximale Empfi ndlichkeit
(21)	Einstellung der Nachlaufzeit		Impulsgeber-Betrieb
			Einstellung der Nachlaufzeit, z. B. 1 Minute
(18)	Sperren/Entsperren (siehe Handsender sperren bzw. Einstellfunktion für Bewegungsmelder sperren).		Sperren
			Entsperren
(19)	Einstellung von Sonderfunktionen	reset	Halten > 2 s: zurücksetzen auf Werkseinstellung
		test	Taste kurz drücken: Testbetrieb aktivieren
(20)	Nicht unterstützte Tasten, keine Funktion.	LED on/off	--
		220° on/off	--
		360° on/off	--

Tabelle 4

• Tasteam Handsender kurz drücken.
  Der angesteuerte Bewegungsmelder nimmt keine weiteren Einstellbefehle an.

- Taste am Handsender kurz drücken. Die Einstellfunktion ist entsperrt. Der Bewegungsmelder nimmt Einstellbefehle an.

Anhang

Technische Daten

Anschluss	Aufstecken auf geeignete Einsätze
Versorgung	über Einsätze
Ansprechhelligkeit	ca. 5 ... 1000 lux ( )
Nachlaufzeit	ca. 10 s ... 30 min
Empfindlichkeit	ca. 10 ... 100 %
Erfassungswinkel	ca. 90 ... 180°
Erfassungsbereich (1,1 m)	ca. 12 x 16 m
Erfassungsbereich (2,2 m)	ca. 8 x 12 m
Schutzart	IP 20
Relative Feuchte	0 ... 65 %(keine Betauung)
Umgebungstemperatur	-5 ... +45 °C
Lager-/ Transporttemperatur	-20 ... +60 °C
Einbaulage	Steckschnittstelle oben

Zubehör

Relais-Schalteinsatz	WUC35
Universal-Schalteinsatz 1-fach	WUC21
Dimmeinsatz Phasenanschnitt 1-fach	WUD86
Universal-Dimmeinsatz 1-fach	WUD87
Bewegungsmelder
Nebenstelleneinsatz	WUC13
