Produkttyp	M.2 NVMe SSD-Adapter (U.2 auf M.2)
Marke	Icy Box
Modell	IB-M2U04
Schnittstelle	U.2 (SFF-8639) auf M.2 NVMe M-Key
Unterstützte M.2-Größen	2230, 2242, 2260, 2280
Material	Aluminiumdeckel mit Kühlrippen
Zubehör inklusive	Schraubenset, Schraubenzieher, Wärmeleitpad
Systemvoraussetzung	Freier U.2 (SFF-8639) Anschluss am Hostcomputer
Besonderheiten	Vollaluminiumgehäuse, passive Kühlung, Wärmeleitpad
Reinigung	Mit trockenem Antistatiktuch
Sicherheitshinweise	Bedienungsanleitung lesen, Stromschlaggefahr, Datenverlust vermeiden
Entsorgung	Elektro-Altgeräte nicht im Hausmüll (WEEE)

Häufig gestellte Fragen - IB-M2U04 Icy Box

Wie installiere ich eine M.2 SSD im IB-M2U04?

Entfernen Sie die Deckelschrauben, stecken Sie die SSD schräg in den M-Key-Sockel, fixieren Sie sie mit dem Abstandshalter und der Schraube, bringen Sie das Wärmeleitpad an und montieren Sie den Deckel. Stecken Sie das Gerät dann in einen freien U.2 (SFF-8639)-Anschluss.

Welche SSDs sind mit dem IB-M2U04 kompatibel?

Kompatibel sind M.2 PCIe NVMe SSDs in den Größen 2230, 2242, 2260 und 2280. Nur NVMe, keine SATA.

Kann ich den IB-M2U04 im laufenden Betrieb einstecken (Hot-Plug)?

Es wird empfohlen, den Hostcomputer vor dem Einstecken vom Stromnetz zu trennen. Hot-Plug wird nicht offiziell unterstützt.

Muss ich zusätzliche Treiber installieren?

Bei aktuellen Betriebssystemen (Windows, macOS, Linux) wird der Adapter normalerweise automatisch erkannt. Stellen Sie sicher, dass die SSD initialisiert und partitioniert ist.

Warum wird meine SSD nicht erkannt?

Überprüfen Sie den festen Sitz der SSD im Sockel, ob die Schrauben korrekt montiert sind und ob die SSD in der Datenträgerverwaltung initialisiert und partitioniert wurde.

Wie reinige ich den IB-M2U04?

Verwenden Sie ein trockenes Antistatiktuch. Keine aggressiven Reinigungsmittel verwenden. Vor der Reinigung das Gerät vom Strom trennen.

Wo finde ich die neueste Bedienungsanleitung?

Die Bedienungsanleitung kann kostenlos als PDF auf notice-facile.com heruntergeladen werden.

Was tun, wenn der Adapter überhitzt?

Stellen Sie sicher, dass der Luftaustausch nicht behindert wird und die Kühlrippen frei sind. Vermeiden Sie direkte Sonneneinstrahlung und halten Sie Abstand zu Wärmequellen.

Kann ich eine SATA M.2 SSD verwenden?

Nein, der Adapter unterstützt nur NVMe (PCIe). SATA M.2 SSDs sind nicht kompatibel.

Der IB-M2U04 wird sehr heiß, ist das normal?

Leichte Wärmeentwicklung ist normal. Bei starker Überhitzung prüfen Sie die Belüftung und ob das Wärmeleitpad korrekt angebracht ist.

BEDIENUNGSANLEITUNG IB-M2U04 Icy Box

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
- Gerät nicht während eines Gewitters anschließen
- Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

Sicherheitshinweise

• externe Erwärmung vermeiden und Luftaustausch zulassen
- Lüfter-Auslass und passive Kühlkörper freihalten
- direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
- keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf

unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Safety Information

Package content / Verpackungsinhalt

1x IB-M2U04, 1x screw set, 1x screw driver, 1x thermal pad, 1x manual 1x IB-M2U04, 1x Schraubenset, 1x Schraubenzieher, 1x Wärmeleitpad, 1x Handbuch

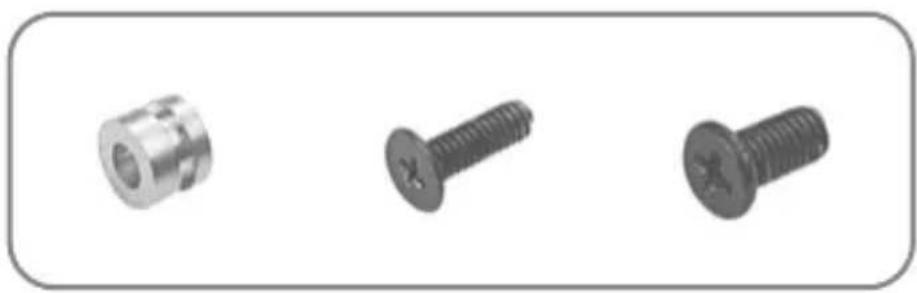

Abstandshalter-A Schraube-B

Schraube-C

System requirements / Systemvoraussetzungen

One free U.2 (SFF-8639) port on host computer; supports M.2 PCIe NVMe SSDs 22x 30/42/60/80

Ein freier U.2 (SFF-8639) Anschluss am Hostcomputer; unterstützt M.2 PCIe NVMe SSDs

22×30/42/60/80

Manual IB-M2U04

Product overview / Produktübersicht

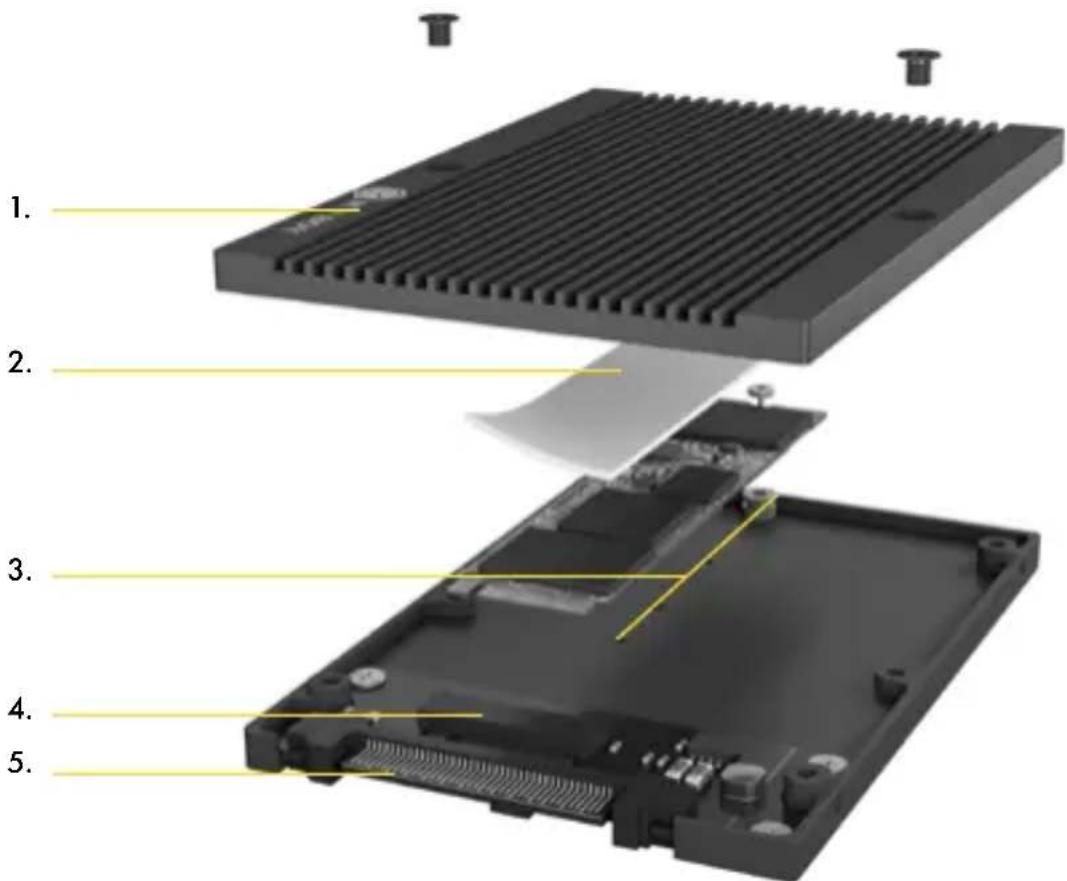

1. Full aluminium lid with cooling fins / Vollaluminiumdeckel mit Kühlippen
2. Thermal pad / Wärmeleitpad
3. Threads for M.2 SSD mounting 2230/2242/2260/2280 / Gewinde zur M.2 SSD Befestigung 2230/2242/2260/2280
4. M.2 NVMe M-Key socket / M.2 NVMe M-Key Sockel
5. U.2 (SFF-8639) connector / U.2 (SFF-8639) Anschluss

Manual IB-M2U04

Installation

1. Öffnen Sie den Deckel, indem Sie die beiden Schrauben auf der Oberseite herausdrehen.

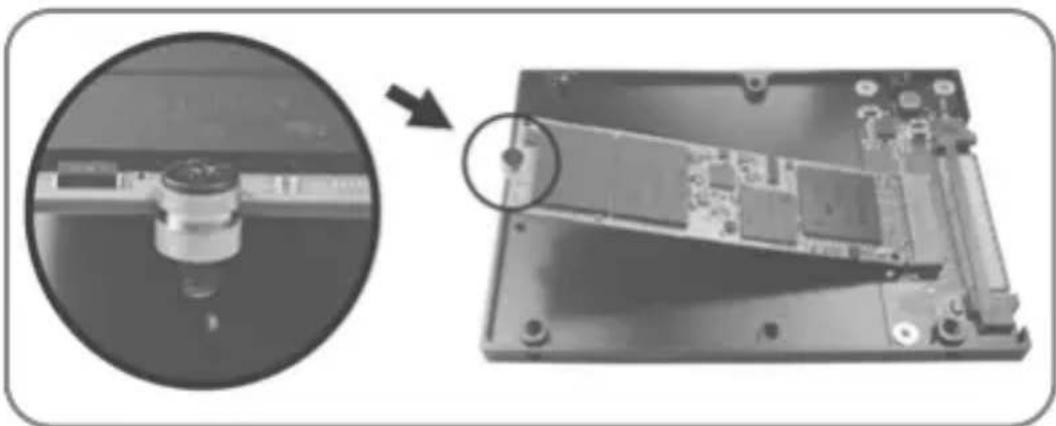

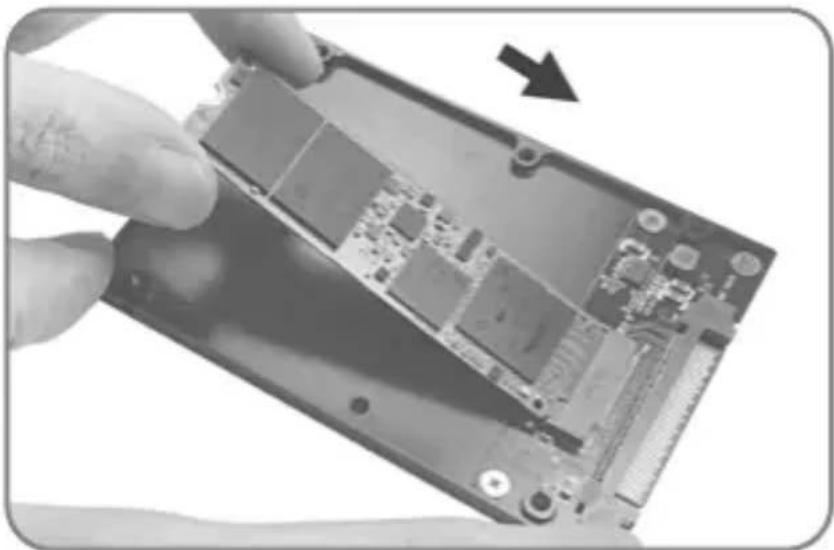

Stecken Sie nun Ihre M.2 SSD vorsichtig in einem Winkel von etwa 30° in den M-Key Sockel. Achten Sie darauf, dass sich Nut (M.2 SSD) und Feder (Sockel) widerstandslos verbinden.

1. Stecken Sie den Abstandshalter (Abstandshalter-A) auf die halbrunde Aus-sparung am Ende der M.2 SSD und drücken Sie die M.2 SSD mit diesem nach unten.

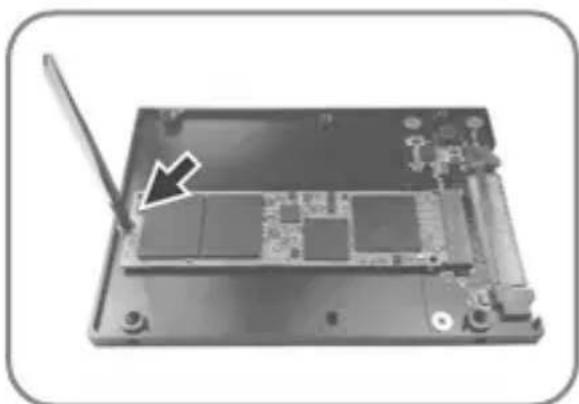

1. Fixieren Sie nun die M.2 SSD samt Abstandshalter (Abstandshalter-A) mit der mitgelieferten Schraube (Schraube-B) am Boden des Gehäuses.

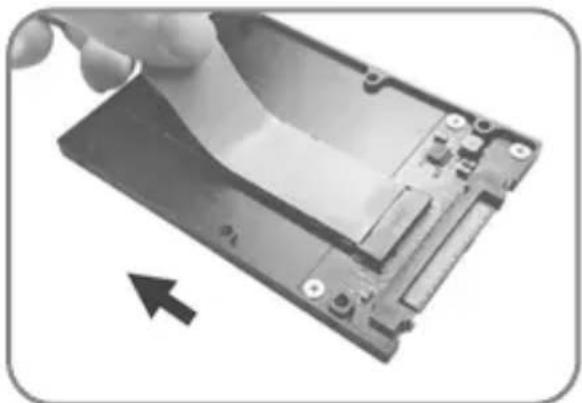

1. Entfernen Sie die dicke Trägerfolie des Wärmeleitpads. Bringen Sie nun vorsichtig das Wärmeleitpad auf der M.2 SSD auf. Anschließend entfernen Sie die dünne Trägerfolie des Wärmeleitpads auf der M.2 SSD.

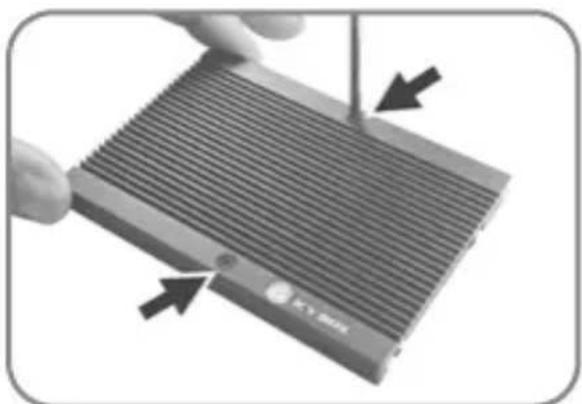

1. Nehmen Sie den Deckel und legen diesen vorsichtig auf das Gehäuse auf. Versuchen Sie, dabei nicht zu verrutschen, damit das Wärmeleitpad in optimaler Position verbleibt. Fixieren Sie nun den Deckel mit den beiden großen Schrauben (Schraube-C).

• Trennen Sie Ihren Hostcomputer vom Stromnetz.
- Stecken Sie den IB-M2U04 an einen freien U.2 (SFF-8639) Anschluss in Ihrem Hostcomputer.
- Verbinden Sie Ihren Hostcomputer wieder mit dem Stromnetz.
- Starten Sie Ihr System.
- Nachdem Ihr System hochgefahren ist, wird die U.2 SSD wie gewohnt von Ihrem System erkannt*.

*Laufwerke müssen initialisiert sein und aktive Partitionen besitzen, damit diese sofort als Datenträger im Betriebssystem erkannt werden. Falls dies nicht der Fall sein sollte, initialisieren Sie die SSD in der Datenträgerverwaltung Ihres Betriebssystems.
