Produkttyp	2,5-Zoll-SAS/SATA-Festplattengehäuse
Anzahl der Einschübe	2
Kompatible Laufwerksgröße	2,5 Zoll (6,4 cm)
Schnittstelle	SAS 12 Gbit/s (abwärtskompatibel zu SATA 6 Gbit/s)
Material	Aluminium und Kunststoff
Abmessungen (B x T x H)	146 x 102 x 25 mm
Gewicht	ca. 320 g
Stromversorgung	Über SAS-Schnittstelle (kein externes Netzteil erforderlich)
LED-Anzeigen	1 x Stromversorgung, 2 x Festplattenaktivität (pro Schacht)
Kühlung	Passivkühlung durch Aluminiumgehäuse
Hot-Swap-fähig	Ja, unterstützt Hot-Swap bei SAS-Controllern
RAID-Unterstützung	Abhängig vom Host-Controller; Gehäuse unterstützt JBOD
Einbau	Werkzeugloser Einbau mit Schieberahmen
Betriebstemperatur	0 °C bis 50 °C
Lagertemperatur	-20 °C bis 70 °C
Zertifizierungen	CE, RoHS
Garantie	2 Jahre Herstellergarantie
Lieferumfang	Gehäuse, Montageschrauben, Kurzanleitung

Häufig gestellte Fragen - IB-2242SAS-12G Icy Box

Welche Festplatten sind mit dem IB-2242SAS-12G kompatibel?

Das Gehäuse unterstützt 2,5-Zoll-SAS- und SATA-Festplatten mit 12 Gbit/s bzw. 6 Gbit/s. SATA-Laufwerke funktionieren nur an einem SAS-Controller, der SATA-Kompatibilität bietet.

Benötigt das Gehäuse eine externe Stromversorgung?

Nein, die Stromversorgung erfolgt direkt über die SAS-Schnittstelle. Es ist kein externes Netzteil erforderlich.

Kann ich die Festplatten im laufenden Betrieb wechseln (Hot-Swap)?

Ja, der IB-2242SAS-12G unterstützt Hot-Swap, sofern der Host-Controller dies ebenfalls unterstützt. Vor dem Entfernen einer Festplatte sollte diese im Betriebssystem abgemeldet werden.

Unterstützt das Gehäuse RAID?

Das Gehäuse selbst unterstützt nur JBOD (Just a Bunch of Disks). Für RAID-Funktionen ist ein entsprechender Host-Controller oder Software-RAID erforderlich.

Welche LEDs befinden sich am Gehäuse und was bedeuten sie?

Es gibt eine blaue LED für die Stromversorgung und zwei rote/gruene LED pro Schacht für die Festplattenaktivität. Blinkende LED zeigt Lese-/Schreibzugriff an.

Wie werden die Festplatten in das Gehäuse eingebaut?

Die Festplatten werden werkzeuglos in die Schieberahmen eingelegt und dann in das Gehäuse geschoben. Ein Klicken zeigt den korrekten Sitz an.

Kann ich das Gehäuse an einen SATA-Anschluss anschließen?

Nein, das Gehäuse hat eine SAS-Schnittstelle und kann nur an SAS-Controller angeschlossen werden. SATA-Controller sind nicht kompatibel.

Wie reinige ich das Gehäuse?

Verwenden Sie ein trockenes, fusselfreies Tuch. Vermeiden Sie Flüssigkeiten und Reinigungsmittel. Achten Sie darauf, keine Lüftungsschlitze zu blockieren.

Was ist die maximale Lüfterlautstärke?

Das Gehäuse verfügt über keine aktiven Lüfter. Es wird passiv gekühlt, daher ist es nahezu geräuschlos.

Wo finde ich die neueste Treibersoftware?

Das Gehäuse benötigt keine speziellen Treiber, da es als Standard-SAS-Gerät erkannt wird. Aktuelle Informationen finden Sie auf der Icy Box-Website unter Support.

BEDIENUNGSANLEITUNG IB-2242SAS-12G Icy Box

Sicherheitshinweise IB-2242SAS-12G

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Uberhitzung und Ausfall des Geräts/Netzteils

Sicherheitshinweise IB-2242SAS-12G

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
• Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Manual IB-2242SAS-12G

Package Content

1x IB-2242SAS-12G, 1x Manual, 8x Frame screws, 16x HDD Tray screws, 2x Keys

Key Features

1x IB-2242SAS-12G, 1x Mini SAS HDKabel (SFF-8643), 1x Handbuch, 8x Rahmenschrauben, 16x Festplattenschrauben, 2x Schlüssel

Haupteigenschaften

• Host-Anschluss: Mini SAS HD bis zu 12 Gbit/s
- Unterstützt SATA III (6 Gbit/s) und SAS III (12 Gbit/s) HDD/ SSD
• Voll-Aluminium und Metall Back Plane für 5.25" Schacht
• Abschließbares Back Plane
• Hot Swap und keine Kapazitätsbegrenzung
• LED-Anzeige für Strom und Festplattenzugriff
• 2x 40x40x10 mm Lüfter
- Unterstützt Windows ^ und Mac ^

Manual IB-2242SAS-12G

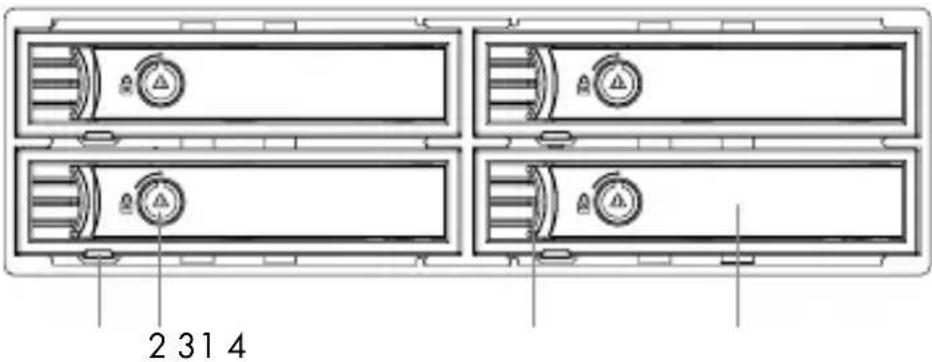

Front view / Frontansicht

1. HDD indicator/ Festplattenzugriff
2. Lock/ Schloss
3. Tray release latch/ Schachtverriegelung
4. Tray door/ Schachttür

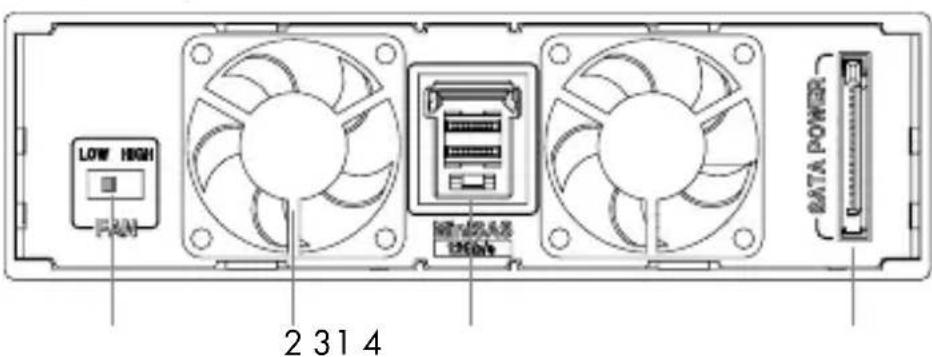

Back view / Rückansicht

1. Fan Switch/ Lüftungsschalter
2. Fan/ Lüfter
3. Mini SAS HD port/ Mini SAS HD Anschluss
4. SATA power port/ SATA Stromanschluss

Lock / Schloss

Use the key to unlock by rotating the key 90 degrees clockwise / Schlüssel um 90 Grad im Uhrzeigersinn drehen um aufzuschließen

Manual IB-2242SAS-12G

1. Bitte schalten Sie den PC und alle anderen angeschlossenen Peripheriegeräte aus.
2. Ziehen Sie das Netzkabel von der Rückseite des PCs ab und entfernen Sie die Abdeckung Ihres PCs.
3. Entfernen Sie nun das Panel des verfügbaren 5.25" Schachts.
4. Schieben Sie vorsichtig den Wechselrahmen in den Schacht und befestigen Sie den mit 4 Schrauben auf jeder Seite.

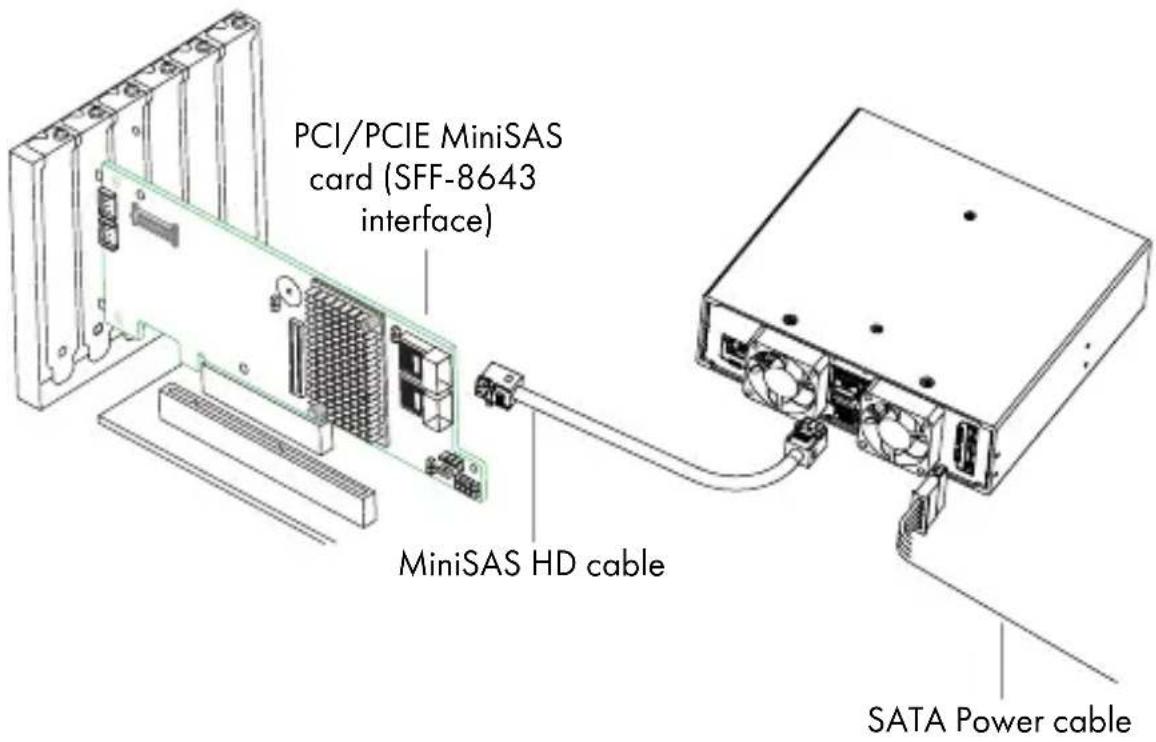

5. Verbinden Sie den SAS Host Anschluss des Gehäuses mit der PCI/ PCIe Mini SAS HD Karte über ein Mini SAS HD Kabel.
6. Dann schließend Sie ein SATA Power Kabel an den SATA Power Anschluss.
7. Anschließend setzen Sie die PC Abdeckung ein und schließen das Netzkabel für den PC wieder an.

Manual IB-2242SAS-12G

HDD Installation

1. Sollte die Tür verriegelt sein, können Sie diese mit dem Schlüssel entriegeln. Damit sich die Tür öffnet, muss die Verriegelung gedrückt werden. Danach lässt sich die Tür einfach öffnen.
2. Nun müssen Sie den Festplattenträger aus dem Gehäuse ziehen und die Festplatte vorsichtig in das Fach einsetzen. Die Festplatte sollte mit den Schrauben an der Unterseite befestigt werden.
3. Schieben Sie den Festplattenträger zurück in das Gehäuse und verschließen die Tür. Bei Bedarf kann die Tür mit dem Schlüssel komplett verriegelt werden. Fertig ist die Festplatteninstallation.
