| Produkttyp | G.hn-Modem mit integriertem WLAN (Wi-Fi-Repeater) |
| Modell | EXI 04 WiFi |
| Marke | Kathrein |
| Abmessungen (B x L x H) | 180 x 96 x 36 mm |
| Gewicht | 0,273 kg |
| Netzteil | 230 V AC / 12 V DC, 1 A, 8 W |
| WLAN-Standard | IEEE 802.11 a/b/g/n/ac, Dualband 2,4 und 5 GHz, 2×2 MIMO |
| WLAN-Geschwindigkeit | Bis zu 900 Mbit/s |
| G.hn-Datenrate (Phyrate) | Bis zu 2 Gbit/s |
| Koax-Reichweite | Bis zu 700 m |
| LAN-Anschlüsse | 2 × RJ45 (10/100/1000 Mbit/s) |
| Koax-Anschlüsse | 2 × F-Stecker (TV und Antenne) |
| LED-Anzeigen | Power, Coax, WiFi, LAN1, LAN2 |
| WPS-Taste | Ja (einfache WLAN-Verbindung) |
| Mesh-Funktion | Ja, über WLAN und Koaxkabel (Coax-Mesh) |
| Webinterface | Ja (Zugang über IP-Adresse oder QR-Code) |
| Sicherheit | Sicheres G.hn-Netzwerk durch Pairing-Funktion, unsicherer Mode vermeiden |
| Kompatibilität | Nicht kompatibel mit Modems der Serie EXI 01 |
| Umgebungstemperatur | 0 °C bis +40 °C |
| Montage | Wandmontage möglich (Schrauben nicht im Lieferumfang) |
| Lieferumfang | EXI 04 WiFi, Netzteil, Netzwerkkabel CAT 6, Bedienungsanleitung |
Häufig gestellte Fragen - EXI 04 WiFi KATHREIN
Benutzerfragen zu EXI 04 WiFi KATHREIN
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Wi-Fi-Repeater kostenlos im PDF-Format! Finden Sie Ihr Handbuch EXI 04 WiFi - KATHREIN und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. EXI 04 WiFi von der Marke KATHREIN.
BEDIENUNGSANLEITUNG EXI 04 WiFi KATHREIN
G.hn-Modem für das Kathrein- Ethernet-über-Koax-System „K-LAN 2.4“ mit integriertem WLAN
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
Das Gerät erst installieren und benutzen, nachdem Sie dieses Dokument gelesen und verstanden haben.
▶ Die in diesem Dokument beschriebenen Maßnahmen immer in der angegebenen Reihenfolge durchführen.
▶ Dieses Dokument während der Lebensdauer des Geräts aufbewahren. Das Dokument an nachfolgende Besitzer und Benutzer weitergeben.
Die aktuelle Version dieses Dokuments finden Sie auf www.kathrein-ds.com.

G.hn-Modem für das Kathrein-Ethernet-über-Koax-System „K-LAN 2.4“
■ Verwendung der bestehenden terrestrischen Koax-Verteilung zur Erstellung eines Heimnetzwerks. Es müssen keine Netzwerkkabel verlegt werden
■ Verbesserter Datendurchsatz von bis zu 2 Gbit/s
■ Es können gleichzeitig 16 Modems innerhalb des Netzwerkes verbunden werden
- Integrierte, hochselektive Frequenzweiche um Störungen z. B. bei DVB-T- und SAT-Signalen zu verhindern
- Integrierter Switch zum Anschluss von 2 Netzwerkgeräten
■ Koaxreichweite bis zu 700 m
■ Unterstützt IPv6 und IPv4
■ Dualband WLAN Extender IEEE802.11n und ac (900 Mbps) WLAN 5 mit 2,4 und 5 GHz
2×2 MIMO
■ Einfache WLAN-Verbindung durch WPS-Taste
■ Mesh-Funktionalität über WLAN und Koaxkabel (Coax-Mesh)
■ Webinterface für erweiterte Einstellungen. Die Anleitung und Hinweise dazu fi nden Sie auf der Kathrein Homepage unter: www.kathrein-ds.com
■ Nicht kompatibel zu den Modems der Serie EXI 01
Lieferumfang
EXI 04 WiFi
■ Effi zientes Steckernetzteil
■ Netzwerkkabel CAT 6
■ Bedienungsanleitung
Bestimmungsgemäßer Gebrauch
Das Modem EXI 04 WiFi ist ausschließlich für die Verwendung mit dem Kathrein-Ethernet-über-Koax-System „K-LAN 2.4“ konzipiert.
Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises und der den Geräten beiliegenden Dokumentationen und Anleitungen hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
Montage- und Sicherheitshinweise

Die Nichtbeachtung dieses Anwendungshinweises hat den Verlust der Gewährleistung bzw. Garantie zur Folge.
Die Geräte dürfen nur in trockenen Innenräumen montiert und betrieben werden. Die für die Wandmontage benötigten Daten fi nden Sie unter „Abmessungen für die Wandmontage“ auf Seite 7.
Achten Sie darauf, dass die Lüftungsschlitze des Gerätes nicht abgedeckt sind.
▶ Verbindungsstecker für Koaxial-Kabel: HF-Stecker 75 Ohm (Serie F)
Wird der Ausgang nicht zum Anschluss eines TV-Gerätes o. ä. genutzt, muss auf den Ausgang ein Abschlusswiderstand EMK 03 aufgeschraubt werden.
Zubehör
Hochpass EXI 258 zur Unterdrückung des G.hn Nutzbereichs. Der Hochpass wird an den Eingang des terrestrischen Verteilsystems geschraubt. Dadurch können z. B. nachfolgende Multischalter und Verteiler von G.hn isoliert werden, bzw. die Abstrahlung über eine terrestrische Antenne verhindert werden (siehe „Anlagenbeispiel“ auf Seite 5).
Anschlüsse und LEDs

① LAN2-LED
② LAN1-LED
③ WiFi-LED
④ Coax-LED
⑤ Power-LED
⑥ WPS-Taste
⑦ Power-Taste

① Power-Buchse
② Anschluss TV
③ Anschluss Antennensteckdose
④ Reset-Knopf
⑤ Netzwerkanschluss 1
⑥ Netzwerkanschluss 2
⑦ Pairing-Knopf
Erklärung der LED-Zustände
Power-LED (Netzwerksicherheit)

Coax-LED (Koax-Verbindung des Modems)

LAN-LEDs
LAN1 aus

Kein Ethernet-Anschluss an LAN1
LAN1 grün blinkend

Ethernet-Anschluss an LAN1
LAN2 aus

Kein Ethernet-Anschluss an LAN2
LAN2 grün blinkend

Ethernet-Anschluss an LAN2
WiFi-LED
Dauerhaft grün

WLAN ist aktiv
Grün blinkend

WPS-Taste wurde gedrückt
Inbetriebnahme G.hn
Mit der Power-Taste kann das Modem aus- und wieder eingeschaltet werden.
- Das beigelegte Netzteil an die Power-Buchse in und an die Netzsteckdose anschließen (die Power LED leuchtet orange).
- Das Modem mit der Antennendose über ein Koaxialkabel (mit F-Steckern) verbinden. Nach ca. 2 Minuten leuchtet die WiFi-LED grün.
- Mit dem beigelegten Ethernet Kabel kann ein Netzwerkgerät z. B. Router, TV, PC usw. angeschlossen werden.
- Weitere Modems können entsprechend den Schritten 1 bis 3 angeschlossen werden.
Pairing G.hn
Eine sichere G.hn-Netzwerkverbindung wird durch Drücken des Pairing-Knopfes an den Modems wie folgt hergestellt:
- Stellen Sie sicher, dass die Power LED's der Modems dauerhaft orange leuchten (Auslieferzustand oder nach einem Reset: „unsicherer Mode“).
- Drücken Sie den Pairing Knopf beim ersten Modem für ca. 3 Sekunden. Die Power LED beginnt orange/grün zu blinken.
- Drücken Sie den Pairing Knopf am nächsten Modem für ca. 3 Sekunden. Die Power LED beginnt orange/grün zu blinken.
- Nach Abschluss des Vorgangs leuchtet die Power LED des zweiten Modems dauerhaft grün. Die Power LED des ersten Modems blinkt weiterhin ca. 2 Min. orange/grün, um weitere Modems dem Netzwerk hinzufügen zu können.
- Wiederholen Sie Schritt 3 um weitere Modems dem Netzwerk hinzuzufügen.
- Sind alle Modems dem Netzwerk hinzugefügt, leuchten alle Power LED dauerhaft grün. Die Netzwerkverbindung ist im „sicheren Mode“.

ACHTUNG!
Betreiben Sie die Modems niemals im unsicheren Mode!
Entfernen eines Modems/Reset
Um ein Modem aus dem sicheren Netzwerk zu entfernen oder einen Reset durchzuführen müssen Sie wie folgt vorgehen:
- Drücken Sie den Reset Knopf für ca. 7 Sekunden. Alle LED gehen kurz aus. Alle Einstellungen werden auf den Auslieferungszustand zurückgesetzt. Dieser Vorgang kann einige Zeit dauern und ist abgeschlossen, wenn die WiFi-LED wieder dauerhaft grün leuchtet.
- Das Modem ist nun wieder im unsicheren Mode, die Power LED leuchtet orange. Das Modem kann nun durch Drücken des Pairing Knopfes wieder einem sicheren Netzwerk hinzugefügt werden.
Inbetriebnahme WLAN
Nach dem Einschalten des Gerätes dauert es ca. 2 Minuten, bis das WLAN aktiviert ist und die WiFi -LED grün leuchtet. Bitte achten Sie darauf, dass sich das Modem in einem sicheren G.hn Netzwerk befi ndet! (Siehe Pairing G.hn) Die Power-Led leuchtet grün.
Suchen Sie auf ihrem Endgerät das Wlan mit dem Namen EXI04Wifi xxxx und aktivieren Sie es.
Auf der Unterseite des EXI 04 finden Sie das Passwort, dass Sie nun manuell eingeben können.
Unterstützt Ihr Endgerät WPS können Sie alternativ auch durch Drücken der WPS Taste eine Verbindung herstellen.
Arbeiten mit dem Web-Interface
Um weitere Einstellungen vorzunehmen, können Sie das Web-Interface des EXi 04 aufrufen. Standardmäßig wird dem EXI 04 automatisch eine IP-Adresse zugewiesen (DHCP).
Diese können Sie im Konfi gurationsmenü Ihres Routers fi nden, der die Adresse vergibt. Suchen Sie nach dem Gerät EXI04-Wifi . Durch Eingabe der IP-Adresse in einem Browser z. B. 192.168.178.xx wird das Web-Interface aufgerufen. Der voreingestellte Benutzername ist „admin“ das Passwort ebenfalls „admin“. Unter Benutzereinstellungen kann der Name und Passwort geändert werden.
Alternativ können Sie mit Ihrem mobilen Endgerät den QR-Code auf der Unterseite des EXI 04 WiFi scannen. Dieser führt direkt zu einem Link, mit dem Sie das Web-Interface öffnen können.
Die Einstellmöglichkeiten, insbesondere die Wlan Mesh-Funktionalität finden Sie in der Anleitung „EXI 04 WiFi Webinterface“ unter www.kathrein-ds.com.

Sollte die automatische IP-Vergabe via DHCP nicht möglich sein, erreichen Sie das Web-Interface des EXI 04 WiFi unter der voreingestellten IP-Adresse: 10.10.10.1
Dazu müssen Sie Ihren PC/Laptop manuell auf diesen IP- Bereich einstellen:

Installationsbeispiel


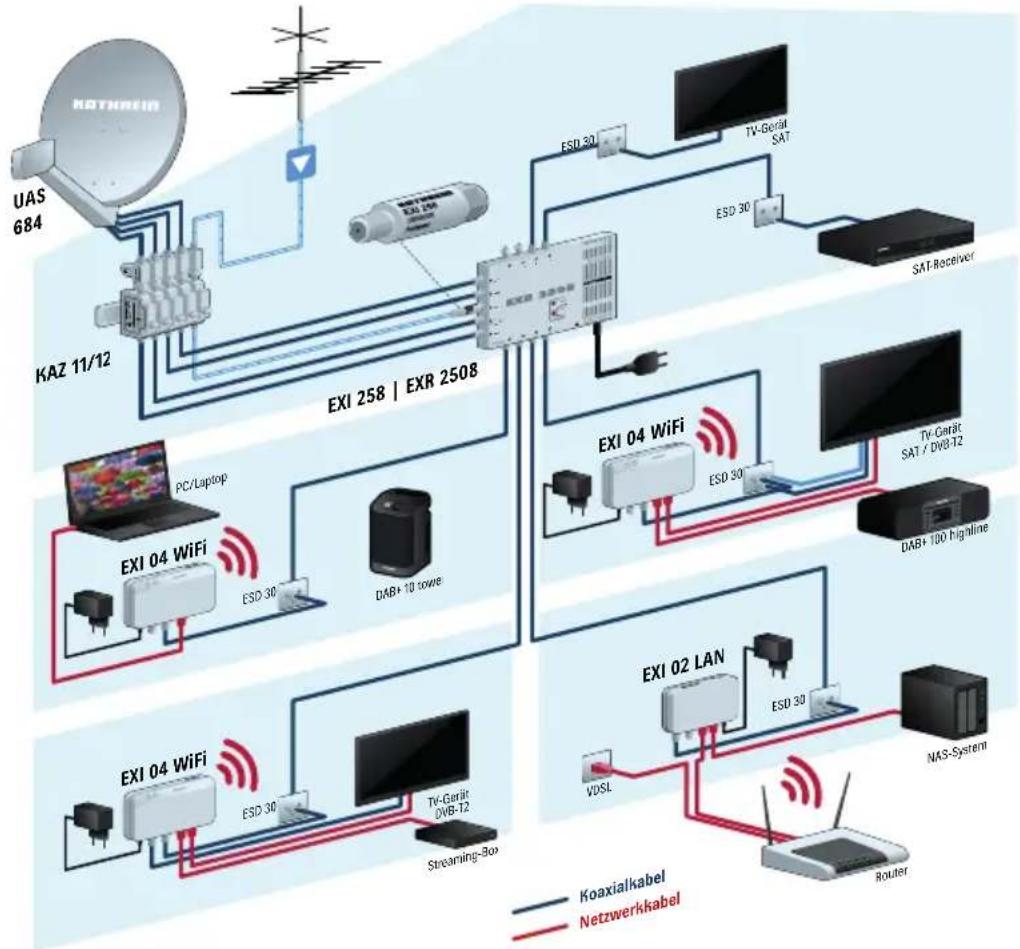

Anlagenbeispiel

Die Geräte der K-LAN 2.4-Serie EXI 02 LAN und EXI 04 WiFi sind nicht kompatibel zur Vorgängerserie z. B. EXI 01, da ein anderer Frequenzbereich genutzt wird. Sie dürfen deshalb nicht gleichzeitig innerhalb einer Koaxialverteilung genutzt werden, da es zu Störungen kommen kann.
Informationen zum Koaxialverteilsystem
Im Prinzip kann jedes Koaxialverteilsystem im Haus genutzt werden. Voraussetzung ist, dass der Frequenzbereich bis 200 MHz zur Verfügung steht und nicht anderweitig belegt ist, da es sonst zu Störungen kommen kann. G.hn ist robust und auch unter sehr widrigen Bedingungen sollte eine Verbindung erfolgen. Verwenden Sie die Modems nicht in Kabelnetzumgebungen, da der gleiche Frequenzbereich genutzt wird. Eine sichere Installation darf hier nur von geschultem Fachpersonal durchgeführt werden.
Technische Daten
| Typ | Bestell-Nr. EXI 04 WiFi | 205500009 | ||
| WLAN-Standard IEEE 802.11 a/b/g/n/ac | ||
| Frequenzbereich IP + TV MHz 2 – 1218 | ||
| Frequenzbereich IP MHz 2 – 200 | ||
| Frequenzbereich TV MHz 258 – 1218 | ||
| Durchgangsdämpfung TV dB 2 | ||
| Stromaufnahme Modem mA 250 | ||
| Phyrate Gbit/s 2 | ||
| Datenrate TCP (brutto) max. | Mbit/s | 900 |
| Anschlüsse | F-Connectoren, RJ45, DC-Buchse 5,5 x 2,5 mm | |
| Unterstützte Standards | G.hn G.9960 1-4 | |
| Zulässige Umgebungstemperatur | °C 0 bis +40 | |
| Abmessungen (B x L x H) | mm | 180 x 96 x 36 |
| Gewicht | kg | 0,273 |
| Netzteil | ||
| Eingangsnennspannung | V | 230 |
| Spannung sekundär | V | 12 |
| Ausgangsstrom max. | A | 1 |
| Eingangsnennleistung (250 mA Last) | W | 8 |
Abmessungen für die Wandmontage
Abbildung der Rückseite des EXI 04 WiFi. Hier fi nden Sie auch den Aufkleber mit den Kennzeichnungen.

Zeichnung nicht maßstabsgetreu!!!
Montagehinweise
Zur Wandbefestigung des EXI 04 WiFi benötigen Sie beispielsweise 2 Holzschrauben mit Halbrundkopf (Größe 4 x 16 mm) und dazu passende Dübel. Achten Sie darauf, dass der Kopfdurchmesser der Schrauben maximal 9 mm haben darf (siehe „Abmessungen für die Wandmontage“ auf Seite 7).
Das Befestigungsmaterial ist im Lieferumfang nicht enthalten.
Verwenden Sie je nach Wandart, an der das Modem befestigt werden soll, die jeweils dafür geeigneten Schrauben bzw. Schrauben-Dübel-Systeme um eine optimale Befestigung zu erhalten.
Zum Befestigen des Modems gehen Sie wie folgt vor:
- Löcher entsprechend der Dübelgröße bohren
- Dübel bündig in die Bohrlöcher stecken
- Schrauben bis auf ca. 3 mm in die Dübel schrauben, um das Modem einsetzen zu können
- Modem auf die Schrauben aufsetzen und nach unten in Position schieben

Elektronische Geräte
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß Richtlinie 2012/19/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öff entlichen Sammelstellen ab.
