Produkttyp	SATA II Wechselrahmen für 3,5" Festplatten
Marke	Icy Box
Modell	IB-138SK-II
Material	Aluminium Rahmen und Abdeckung
Unterstützte Schnittstelle	SATA II (Device Activity Signalling)
Datenübertragungsrate	bis 3 Gbit/s (300 MB/s)
Hot-Swap / Plug & Play	Ja
Stromanschlüsse	SATA (15 Pin) und Molex (4 Pin)
Datenanschluss	1x 7-Pin SATA
Kühlung	Frontlüfter
Staubschutz	Staubschutzklappe
LEDs	Grün (Betrieb), Gelb (Festplattenzugriff) – ohne zusätzliches Kabel
HDD-LED Schalter	Ein/Aus (für Kompatibilität)
Verriegelung	Schloss mit Betriebsschalter
Wechselmechanismus	Magic Handle – automatisches Ver-/Entriegeln
Verfügbare Farben	Schwarz, Silber, Beige
Einbauort	5,25" Schacht
Reinigung	Mit weichem, trockenem Tuch
Sicherheitshinweise	Vor Feuchtigkeit schützen, nur in Innenräumen verwenden

Häufig gestellte Fragen - IB-138SK-II Icy Box

Wie schließe ich die Stromversorgung an?

Sie haben zwei Möglichkeiten: Entweder den 15-Pin-SATA-Stromanschluss oder den 4-Pin-Molex-Anschluss. Verwenden Sie nur einen davon.

Wie wechsle ich die Festplatte aus?

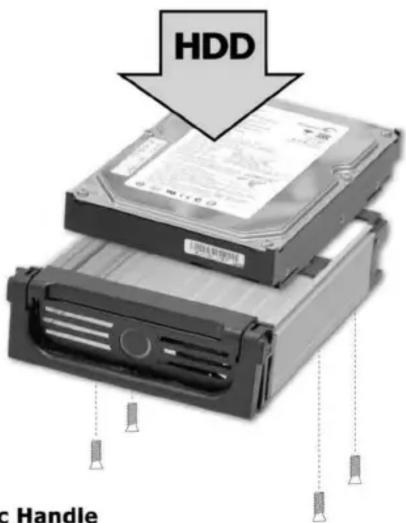

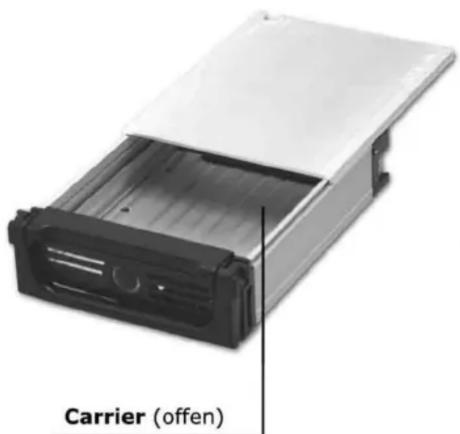

Ziehen Sie am Magic Handle, um den Träger zu öffnen. Setzen Sie die Festplatte ein und schieben Sie den Träger wieder hinein. Der Griff verriegelt automatisch.

Was bedeuten die LEDs?

Die grüne LED zeigt an, dass das Gerät mit Strom versorgt wird. Die gelbe LED blinkt bei Festplattenzugriff. Sofern die Festplatte Device Activity Signalling unterstützt.

Wie deaktiviere ich die gelbe Zugriffs-LED?

Schieben Sie den Schalter auf der Rückseite auf HDD LED DISABLE. Dies ist nützig bei Festplatten, die kein Zugriffssignal auf Pin 11 des SATA-Datenanschlusses liefern.

Welche Festplatten sind kompatibel?

Der Wechselrahmen ist geeignet für 3,5-Zoll-SATA-Festplatten mit SATA I oder II. Voraussetzung für die LED-Funktion ist die Unterstützung von Device Activity Signalling.

Kann ich die Festplatte im Betrieb wechseln?

Ja, dank Hot-Swap-Unterstützung können Sie die Festplatte bei laufendem System austauschen. Ziehen Sie vorher den Schlosshebel in die ausgeschaltete Position.

Wie reinige ich den Wechselrahmen?

Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie aggressive Reinigungsmittel oder Flüssigkeiten, die in das Gerät eindringen könnten.

Kann ich den Wechselrahmen in einem 3,5-Zoll-Schacht einbauen?

Nein, der IB-138SK-II ist für einen 5,25-Zoll-Schacht vorgesehen, wie er in den meisten Desktop-Gehäusen zu finden ist.

Welche Farben sind verfügbar?

Der Wechselrahmen ist in den Farben Schwarz, Silber und Beige erhältlich.

Was ist das Besondere am 'Magic Handle'?

Der Magic Handle ist ein Griff, der den Träger automatisch ver- und entriegelt, wenn Sie ihn ziehen oder schieben. So können Sie Festplatten schnell und werkzeuglos wechseln.

BEDIENUNGSANLEITUNG IB-138SK-II Icy Box

SATA II Wechselrahmen für 3,5" Festplatten

• Aluminium Rahmen und Abdeckung
- Unterstützt SATA II (Device Activity Signalling)
- Datenübertragung bis 3 Gbit/s (300 MB/s)
- Plug & Play, Hot Swap
• 2 Stromanschlüsse: SATA (15 Pin), Molex (4 Pin)
- Frontlüfter
• Staubschutzklappe
• LED für Betrieb
- LED für Festplattenzugriff ohne zusätzliches Kabel*

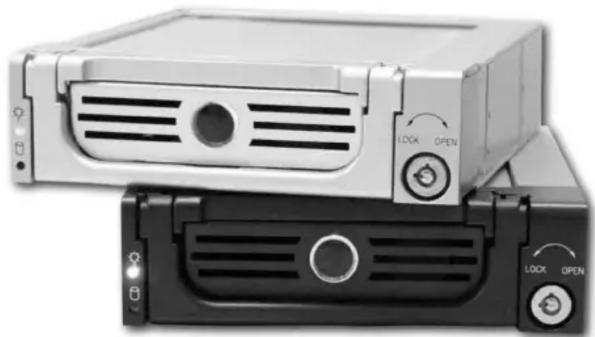

• Schloss mit Betriebsschalter
- „Magic Handle“ – Mechanismus für einen schnellen Festplattenwechsel
• Farben: Schwarz, silber oder beige

*Erfordert das SATA II Feature Device Activity Signalling der Festplatte, dadurch wird der Zugriff über den Stromstecker der Festplatte signalisiert und ein gesondertes Kabel ist überflüssig – ab Platinenversion ST-135SATA-T V1.3

1. 15 Pin SATA Stromanschluss Hier falls vorhanden den 15 Pin SATA Stromstecker anschließen
2. 7 Pin Serial SATA Datenanschluss
3. 4 Pin Molex Stromanschluss Hier falls kein 15 Pin SATA Stromstecker zur Verfügung steht einen 4 Pin Standard Molex Stromanschluss anstecken.
4. HDD LED Enable/Disable Switch : Left/LED on, Right/LED Off

Note:

1) Postion "HDD LED ENABLE": Standard Einstellung – die HDD LED bekommt das Zugriffsignal von pin 11 auf dem SATA Data Connector und blinkt beim Zugriff. In der Regel Sie brauchen diese Einstellung nicht zu ändern.
2) Position "HDD LED DISABLE": Die HDD LED ist ausgeschaltet. Bei sehr speziellen Festplatten, pin 11 auf dem SATA Data Connector ist nicht für HDD Zugriff LED Signal, sondern für andere Funktion reserviert. Um diese problemlos starten zu lassen, schieben Sie bitte den Schalter zu Position "HDD LED DISABLE".

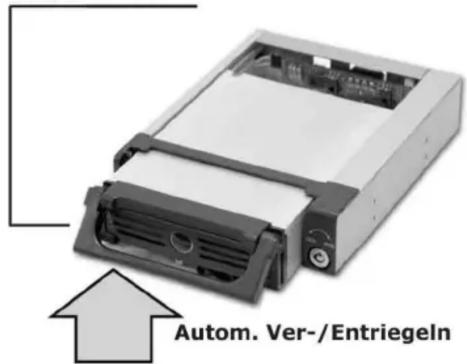

Magic Handle

1. Grünes LED: Strom an
2. Gelbes LED: Festplatten-Zugriff
