Produkttyp	Netzwerkkarte / Adapter mit integriertem 3-Port-USB-Hub
Modell	UA0174
Marke	LogiLink
Schnittstelle	USB 2.0/1.1
Netzwerkstandard	Fast Ethernet 10/100 Mb/s, IEEE 802.3u
Anschlüsse	1x RJ45 (Ethernet), 3x USB Typ A (Hub)
Stromversorgung	Über USB, keine externe Stromversorgung (max. 500 mA Gesamtstrom)
Betriebssysteme	Windows 2000/XP/Vista/7/8, Mac OS, Linux
Besondere Funktionen	Tiefschlafmodus, Reaktivierung, automatische TX/RX-FIFO-Verwaltung
Abmessungen (ca.)	70 x 20 x 10 mm
Gewicht (ca.)	30 g
Lieferumfang	Adapter, Bedienungsanleitung, Treiber-CD
Sicherheit	CE-Kennzeichnung, WEEE-konform
Reinigung	Mit trockenem, fusselfreiem Tuch reinigen; keine Flüssigkeiten verwenden
Reparatur	Gerät nicht öffnen; enthält keine vom Benutzer reparierbaren Teile
Entsorgung	Elektrogeräte gemäß ElektroG getrennt vom Hausmüll entsorgen

Häufig gestellte Fragen - UA0174 LOGILINK

Wie installiere ich den LogiLink UA0174?

Verbinden Sie den Adapter mit einem freien USB-Anschluss Ihres PCs. Legen Sie die mitgelieferte CD in Ihr Laufwerk ein. Die Treiber werden automatisch installiert.

Unterstützt der UA0174 Windows 10?

Ja, der Adapter ist kompatibel mit Windows 10 (ab Version 7). In der Regel werden Treiber automatisch über Windows Update bereitgestellt.

Kann ich den Adapter mit einem Mac verwenden?

Ja, der UA0174 wird auch von Mac OS unterstützt. In den meisten Fällen erfolgt die Treiberinstallation automatisch.

Was bedeutet der Tiefschlafmodus?

Der Tiefschlafmodus reduziert den Stromverbrauch bei Inaktivität. Das Gerät wird automatisch reaktiviert, wenn Datenverkehr erkannt wird.

Benötige ich einen Treiber für den UA0174?

Ja, Treiber sind auf der mitgelieferten CD enthalten. Unter Windows sind sie auch über Windows Update verfügbar.

Warum erkennt mein Computer den Adapter nicht?

Überprüfen Sie den USB-Anschluss und die Treiberinstallation. Versuchen Sie einen anderen USB-Port. Aktivieren Sie gegebenenfalls den Treiber manuell über den Geräte-Manager.

Kann ich den Adapter an einem USB-3.0-Anschluss verwenden?

Ja, der Adapter ist abwärtskompatibel zu USB 3.0. Er arbeitet dann im USB-2.0-Modus.

Was tun bei Verbindungsproblemen?

Stellen Sie sicher, dass das Netzwerkkabel richtig eingesteckt ist. Überprüfen Sie die Einstellungen der Netzwerkverbindung. Neustart von Adapter und PC kann helfen.

Wie reinige ich den LogiLink UA0174?

Verwenden Sie ein trockenes, fusselfreies Tuch. Keine Flüssigkeiten oder Reinigungsmittel verwenden. Gerät vorher vom Strom trennen.

Wie entsorge ich den Adapter richtig?

Elektrogeräte gehören nicht in den Hausmüll. Geben Sie den Adapter an einer Sammelstelle für Elektroschrott ab, gemäß der WEEE-Richtlinie.

BEDIENUNGSANLEITUNG UA0174 LOGILINK

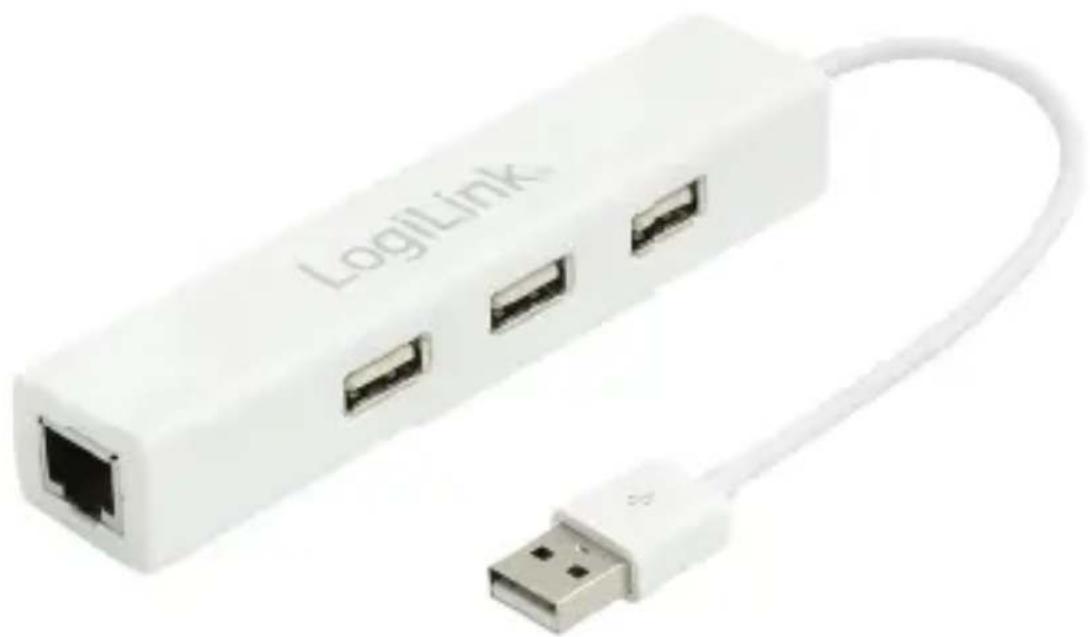

Fast Ethernet Adapter mit 3-Port-Hub

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE-Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

1.0 Sicherheitshinweise

Stellen Sie das Gerät immer auf eine stabile und gerade Fläche. Bei Stürzen kann es beschädigt werden.

Setzen Sie das Gerät nicht direktem Sonnenlicht oder hohen Temperaturen aus, da dieses sonst ebenfalls beschädigt werden kann oder sich die Nutzungsdauer verkürzt.

Stellen Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern oder anderen Wärme erzeugenden Geräten auf.

Setzen Sie das Gerät nicht Regen, Wasser, Nässe oder hoher Luftfeuchtigkeit aus. Stellen Sie es nicht im Badezimmer oder in der Küche neben einem Wasch- oder Spülbecken auf und vermeiden Sie auf alle Fälle direkten Kontakt mit Wasser.

Versuchen Sie nicht das Gerät zu öffnen.

Bitte fertigen Sie vor der erstmaligen Verwendung unseres Produktes eine Datensicherung an.

Wir haften nicht für den Verlust von Daten, es sei denn, es ist uns Vorsatz oder grobe Fahrlässigkeit vorzuwerfen.

In jedem Falle ist die Haftung bei Datenverlust auf den Aufwand beschränkt, der notwendig ist, um anhand vorhandener Sicherungskopien die verlorenen Daten auf der Anlage des Nutzers wiederherzustellen.

Herzlichen Glückwunsch zum Kauf dieses Produkts!

Lesen Sie die Anweisungen und Warnhinweise in dieser Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt zum ersten Mal verwenden. Bei Nichtbeachtung kann es zu Beschädigungen des Gerätes kommen.

2.0 Einführung

2.1 Spezifikationen

• Konformität mit USB 2.0/1.1-Standard
• Integrierter 3-Port-USB-Hub (USB 2.0/1.1)
• Netzwerk unterstützt hohe Übertragungsgeschwindigkeit: 10/100 Mb/s
• IEEE802.3u-Flusskontrolle für Vollduplex-Modus
• USB-Stromversorgung, keine externe Stromversorgung erforderlich, wenn Summenstrom unter 500 mA
• Unterstützt Tiefschlafmodus & Reaktivierung
  • Effiziente TX/RX-FIFO-Auto-Verwaltung
• Unterstützt Windows 2000/XP/Vista/7/8, MAC OS und Linux

2.2 Packungsinhalt

• 1 x USB2.0 Ethernet Adapter mit 3-Port Hub
  • 1 x Bedienungsanleitung
• 1 x CD

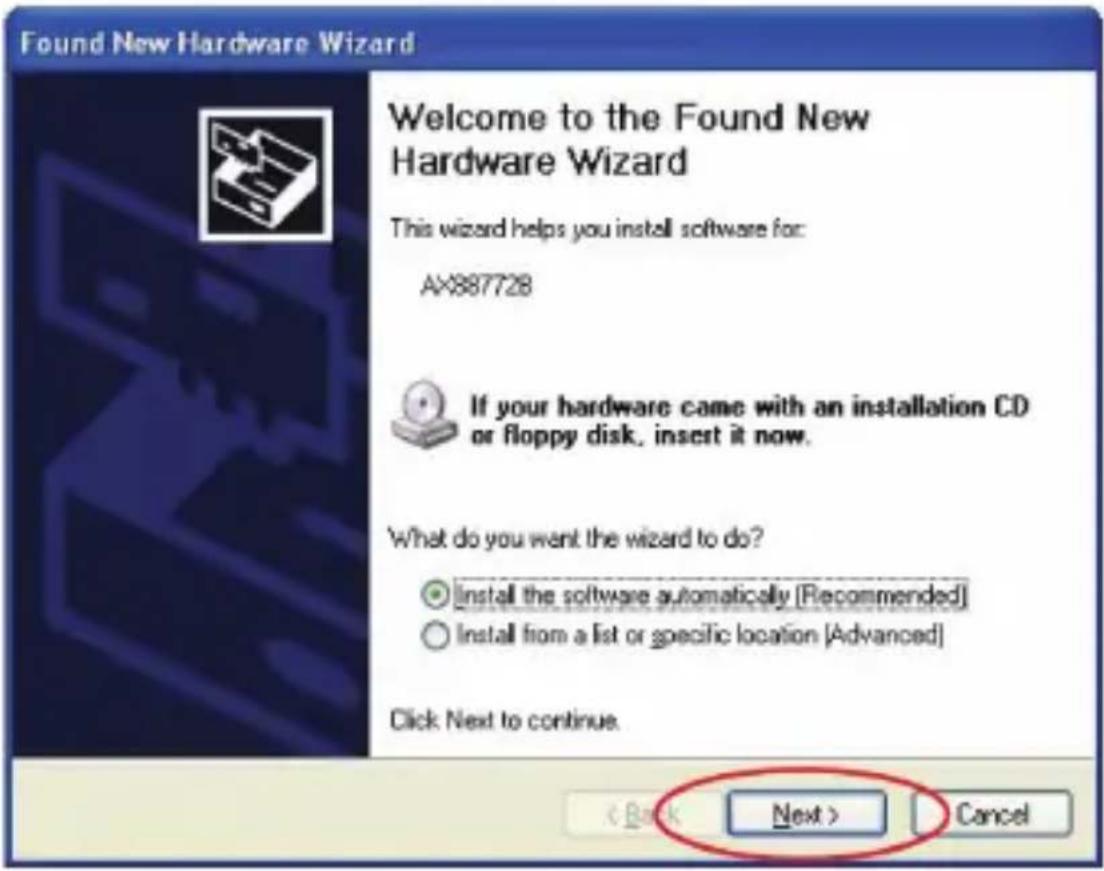

3.0 Installation

1. Verbinden Sie den UA0174 mit einem freien USB Port Ihres PCs

2. Legen Sie die beiliegende CD in Ihr CD/DVD Laufwerk

CE-Konformitätserklärung:

Dieses Gerät ist mit der nach der Richtlinie 2004/108/EG vorgeschriebenen Kennzeichnung versehen: Mit dem CE Zeichen erklärt Logilink®, eine registrierte Marke der 2direct GmbH, dass das Gerät die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. Diese können online auf www.logilink.com angefragt werden. Alle Handelsmarken und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber.
