Produkttyp	Schaltschrank / Säule für elektrische Installationen
Hersteller	Hager
Modell	ZAW102DE1
Anwendung	Innen- und Außenbereich (bei Verwendung von Sockelfüllmaterial)
Sockelfüllmaterial (erforderlich)	Artikel ZAY95075, 25 l pro Sack, je nach Größe
Eigenschaften Sockelfüllmaterial	Reduziert Betauung, trocken, frostsicher, feuerbeständig, feuchteregulierend, umweltverträglich, nicht brennbar, nicht elektrisch leitend, schwach hygroskopisch
Optionale Schrankheizung	Artikel ZAY55517, 50 W, thermostatisch geregelt (Einschaltpunkt <5°C)
Belüftung	Über integrierte Belüftungslabyrinthe

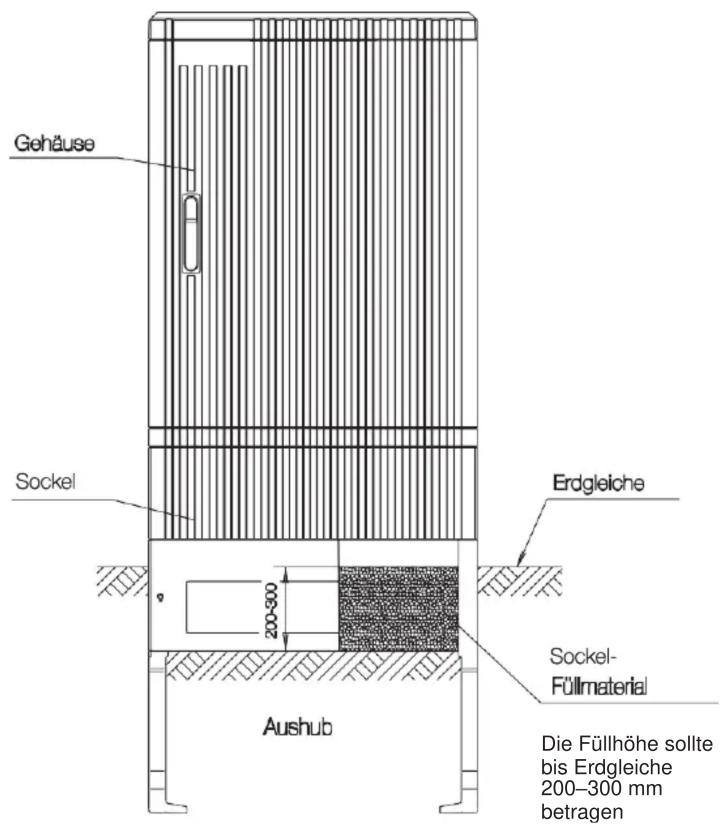

Füllhöhe Sockel	200–300 mm bis Erdgleiche
Baureihen/Größen	115, 135, 142, 152, 154, 162, 172, 202, KVS Gr.00, Gr.0155, 175, 205, KVS Gr.1157, 177, 207, KVS Gr.2, KVS Gr.3
Benötigte Menge Sockelfüllmaterial	Je nach Größe: 25 l (1 Sack) bis 125 l (5 Säcke)
Material Gehäuse	Stahlblech (typisch)
Oberfläche	Pulverbeschichtet (typisch)
Schutzart	IP54 (Schätzung)
Betriebstemperatur	-5°C bis +40°C (Schätzung)
Montage	Standgerät auf Sockel
Wartung	Sockelfüllmaterial alle 5 Jahre prüfen, Heizung regelmäßig testen
Sicherheit	Feuerbeständiges Füllmaterial, thermostatische Heizung verhindert Überhitzung
Kompatibilität	Für Hager Säulen und Schränke der entsprechenden Baureihen

Häufig gestellte Fragen - ZAW102DE1 HAGER

Wozu dient das Sockelfüllmaterial?

Das Sockelfüllmaterial reduziert die Betauung in Schaltschränken und Säulen, ist trocken und frostsicher, feuerbeständig und feuchteregulierend. Es verbessert das Schrankklima und verhindert Kondensation.

Welches Sockelfüllmaterial wird empfohlen?

Hager empfiehlt das Sockelfüllmaterial mit der Artikelnummer ZAY95075. Es ist in 25-l-Säcken erhältlich.

Wie viel Sockelfüllmaterial benötige ich für meinen Schrank?

Die benötigte Menge hängt von der Größe des Schranks ab. Eine Tabelle im Handbuch gibt an: Für Baureihen 115-202 reicht 1 Sack (25 l), für größere Schränke bis zu 5 Säcke (125 l).

Kann ich den Schrank ohne Sockelfüllmaterial betreiben?

Nein, laut Handbuch ist in allen Säulen und Schränken Sockelfüllmaterial zu verwenden, um Betauung und Schäden zu vermeiden.

Wie hoch muss das Sockelfüllmaterial eingefüllt werden?

Die Füllhöhe sollte 200–300 mm bis zur Erdgleiche betragen.

Ist die Schrankheizung ZAY55517 notwendig?

Die Heizung ist optional, wird aber empfohlen, um das Schrankklima zu verbessern und die Temperaturgrenzen der Geräte einzuhalten. Sie ist thermostatisch gesteuert (Einschaltpunkt <5°C) und unterstützt die Ableitung der Betauungsfeuchtigkeit.

Wie installiere ich die Schrankheizung?

Die Heizung wird im Gehäuse montiert und an die Stromversorgung angeschlossen. Sie ist thermostatisch geregelt und schaltet sich bei Temperaturen unter 5°C ein.

Ist das Sockelfüllmaterial brennbar?

Nein, das Material ist nicht brennbar, feuerbeständig und biologisch neutral.

Wie pflege ich den Schaltschrank?

Überprüfen Sie regelmäßig den Füllstand des Sockelfüllmaterials und tauschen Sie es bei Bedarf aus. Testen Sie die Schrankheizung, falls vorhanden, einmal jährlich auf Funktion.

Wo finde ich die genauen technischen Daten meines Schaltschranks?

Die technischen Daten wie Abmessungen und Gewicht entnehmen Sie bitte dem Typenschild auf dem Gehäuse. Das Handbuch enthält zusätzliche Informationen zu den Baureihen.

BEDIENUNGSANLEITUNG ZAW102DE1 HAGER

Grundsätzlich ist in allen Säulen und Schränken Sockelfüllmaterial zu verwenden.

Artikelnummer: ZAY95075

1 Sack = 25l

Eigenschaften:

• reduziert eine Betauung in Säulen und Schränken
• trocken und frostsicher
• feuerbeständig
• feuchteregulierend
• umweltverträglich
• nicht brennbar
• biologisch neutral
• ökologisch unbedenklich
• leicht einzubringen und zu entfernen
• nicht elektrisch leitend
• schwach hygroskopisch

Baureihe/Größe (Nummer siehe Etikett)	benötigte Menge
115, 135, 142, 152, 154, 162, 172, 202	25 l (1 Sack)
KVS Gr.00, Gr.0155, 175, 205	50 l (2 Sack)
KVS Gr.1157, 177, 207	75 l (3 Sack)
KVS Gr.2	100 l (4 Sack)
KVS Gr.3	125 l (5 Sack)

Um das Schrankklima zu verbessern und die Temperaturgrenzen der Geräte einzuhalten, wird der zusätzliche Einbau der Schrank-/ Säulen-Heizung empfohlen.

Artikelnummer: ZAY55517

Die Schrankheizung mit 50 W ist thermostatisch gesteuert (Einschaltpunkt < 5 °C). Sie regelt die Thermik im Gehäuse

und unterstützt somit die Abführung der Betauungsfeuchtigkeit über die vorhandenen Belüftungslabyrinthe.
