Produkttyp	LED-Flutlicht
Modell	ZS1200A
Marke	Emos
Eingangsspannung	220–240 V AC, 50/60 Hz
Maximale Leistung	20 W
Lebensdauer	50.000 h
Lichtstrom	22.000 lm
Abmessungen (L×B×H)	300 × 305 × 70 mm
Schutzart	IP66 – für Außenräume
Montagehöhe	2,3–3 m
Energieeffizienzklasse der Lichtquelle	E
Anschluss	3-adrige Klemmleiste (L, N, PE)
Leiterquerschnitt	Mindestens 1 mm²
Material	Kunststoffgehäuse mit Schutzglas
Einsatzbereich	Innen- und Außenbereiche, feste Montage
Wartung	Vor Wartung ausschalten und abkühlen lassen; mit feuchtem Tuch reinigen
Sicherheitshinweis	Nur von qualifizierten Personen installieren; Netz vor Arbeiten trennen
Konformität	EU-Richtlinien, Konformitätserklärung unter www.emos.eu/download
Entsorgung	Elektrogeräte nicht im Hausmüll, sondern an Sammelstellen abgeben

Häufig gestellte Fragen - ZS1200A Emos

Wie schließe ich den LED-Fluter ZS1200A an?

Der Anschluss erfolgt über die Klemmleiste an der Rückseite. Verbinden Sie den braunen Leiter (L) mit dem Außenleiter, den blauen (N) mit dem Neutralleiter und den grün-gelben (PE) mit dem Schutzleiter. Die Montage und der Anschluss dürfen nur von einer qualifizierten Person durchgeführt werden.

Welche Schutzart hat der Emos ZS1200A?

Der Fluter hat die Schutzart IP66 und ist damit für den Außeneinsatz geeignet. Er ist staubdicht und gegen starkes Strahlwasser geschützt.

Kann der LED-Fluter mit einem Dimmer verwendet werden?

Nein, der Emos ZS1200A ist nicht dimmbar. Er kann nur direkt an das Stromnetz angeschlossen werden.

Wie reinige ich den Fluter richtig?

Vor der Reinigung den Fluter ausschalten und abkühlen lassen. Verwenden Sie ein feuchtes, weiches Tuch. Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten.

Welche maximale Leistung hat der ZS1200A?

Die maximale Leistung beträgt 20 Watt. Der Lichtstrom liegt bei 22.000 Lumen.

Darf der Fluter unter einem Dach montiert werden?

Ja, aber der Mindestabstand von der Oberseite des Fluters zur Unterseite des Dachs muss 0,2 Meter betragen.

Was ist die empfohlene Montagehöhe?

Die empfohlene Montagehöhe liegt zwischen 2,3 und 3 Metern über dem Boden.

Kann die Lichtquelle selbst ausgetauscht werden?

Nein, die LED-Lichtquelle ist fest verbaut. Ein Austausch darf nur vom Hersteller, dessen Servicetechniker oder einer gleich qualifizierten Person erfolgen.

Welche Entsorgungshinweise gibt es?

Elektrogeräte gehören nicht in den Hausmüll. Bringen Sie den Fluter zu einer Sammelstelle für Elektroschrott. Informationen dazu erhalten Sie bei Ihrer Gemeindeverwaltung.

Ist der Fluter für den Einsatz in feuergefährdeten Bereichen geeignet?

Ja, jedoch müssen die Sicherheitsabstände eingehalten werden. Halten Sie mindestens 1 Meter Abstand zu brennbaren Objekten oder Flächen.

BEDIENUNGSANLEITUNG ZS1200A Emos

ZS1150A/B/N ZS1200A/B/N

ZS1300A/B/N

GB This product contains a light source of energy efficiency class E | CZ Tento výrobek obsahuje světelný zdroj s třídou energetické účinnosti E | SK Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti E | PL Ten produkt zawiera źródło świata o klasie efektywności energetycznej E | HU Ez a termék egy E energiahatékonysági osztályú fényforrást tartalmaz | SI Ta izdelek vsebuje svetlobni vir razreda energijske učinkovitosti E | RS|HR|BA|ME Ovaj proizvod sadržava izvor svjetlosti klase energetske učinkovitosti E | DE Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse E | UA Цей виріб містить джерело світла з класом енергоєфективности E | RO|MD Acest produs conține o sursă de lumină cu clasa de eficientă energetică E | LTŠiame gaminyje yra šviesos šaltinis, kurio energijos vartojimo efektyvumo klasė E | LV Šis ražojums satur gaismas avotu, kura energoefektivitătes klase ir E | EE Toode sisaldab energiatõhususe klassi E valgusallikat | BG Този продукт включва светлинен източник с клас на енергийна ефективност E

ZS1050A/B/N

ZS1100A/B/N

ZS1150A/B/N

ZS1200A/B/N

ZS1300A/B/N

Type Input voltage	Max. power Life span			Luminous flux	Dimensions
ZS1050A / ZS1050B / ZS1050N		50 W	50 000 h	5 500 lm 190	× 200 × 55 mm
ZS1100A / ZS1100B / ZS1100N 10	W 11 000 lm 230 × 220-240 V AC

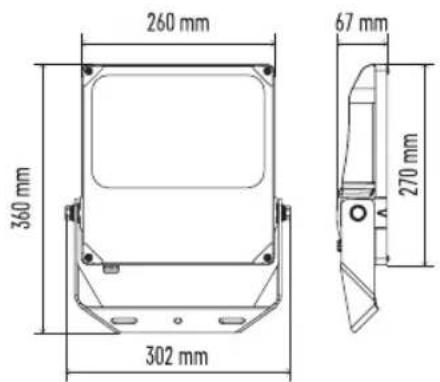

ZS1150A / ZS1150B / ZS1150N 15	W 16 500 lm 260 × 270/60 Hz

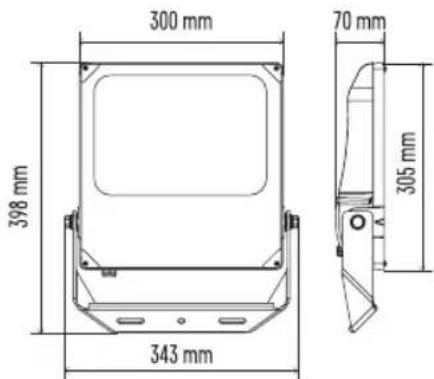

ZS1200A / ZS1200B / ZS1200N 20	W 22 000 lm 300 × 305 × 70 mm

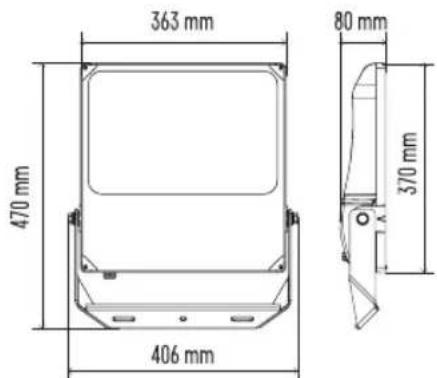

ZS1300A / ZS1300B / ZS1300N 30	W 33 000 lm 363 × 370 × 80 mm

GB | LED Floodlight

LED Reflektor ist zur Befestigung an eine feste Grundlage in Außen- und Innenräumen bestimmt.

Schutzart: IP66 – für Außenräume

Montage

Befestigen Sie den Reflektor fest an eine feste Grundlage, z.B. an die Wand – siehe Abb. 1, 2, 3.

Montagehöhe: 2,3–3 m.

Schrauben Sie die Kunststoffabdeckung an der Schachtel mit der Klemmleiste an der hinteren Seite des Reflektors ab und schließen Sie den Stromleiter für den Anschluss ins Stromnetz 220–240 V\~ an.

Der anzuschließende Stromleiter darf während der Montage des Reflektors nicht ans Stromnetz angeschlossen werden. Das Anschließen des Stromleiters an den Reflektor darf nur eine qualifizierte Person.

Richten Sie das Licht des Reflektors nach Abb. 1, 2.

L – braun – Arbeitsleiter (live)

G – grüngelb – Schutzleiter (ground)

N - blau - Mittenleiter (neutral)

Wartungshinweise:

Vor einer Wartung der Reflektor ausschalten und warten, bis sie auskühlt.

Zum Reinigen ein feuchtes, weiches Tuch benutzen.

Der Reflektor nie in Wasser oder andere Flüssigkeit tauchen.

Während der Wartung die allgemeinen Arbeitsschutzregeln einhalten und vorsichtig vorgehen.

HINWEIS

- Der Reflektor eignet sich ausschließlich für feste Montage.

- Wenn Sie den Reflektor unter ein Dach befestigen, ist die minimale - Entfernung von 0,2 m, gemessen von der oberen Seite des Reflektors zu der unteren Seite des Dachs, einzuhalten.

- Halten Sie die minimale Entfernung von 1 m zwischen dem Reflektor und dem Objekt oder der Fläche, die Sie beleuchten wollen, ein.

- Beim Gebrauch des Reflektors auf einer Brandfläche müssen Sie die vorstehenden Anweisungen einhalten.

- Der Reflektor kann nur ans Stromnetz angeschlossen werden, dessen Installation und Sicherung den gültigen Normen entspricht.

- Vor jeder Behandlung der Lampe oder Instandhaltung und Kontrolle ist der Reflektor vom Stromnetz zu trennen. Diese Tätigkeit darf nur eine FACHKUNDIGE Person im Sinne der gültigen Vorschriften über entsprechende Qualifikation durchführen.

- Verwenden Sie der Reflektor nicht ohne Schutzglas.

• Schutz vor gefährlicher Berührungsspannung ist durch „Nullung“ gesichert.
• Wenn das biegbare Außenkabel oder die Schnur von dieser Leuchte beschädigt ist, sind diese zur Vermeidung von Gefahren ausschließlich vom Hersteller oder dessen Servicetechniker bzw. von einer Person zu ersetzen, welche über die gleiche Qualifikation verfügt.
• Der Austausch der Lichtquelle in dieser Leuchte darf nur vom Hersteller oder dessen Servicetechniker bzw. von einer Person mit analoger Qualifikation erfolgen.

• Die Leuchte besitzt keine Klemmenleiste. Zur Installation kann Hilfe durch eine qualifizierte Person erforderlich sein.
- Klemmleiste zum Anschluss an die Stromversorgung: 3-adrig, mit Schrauben oder schraubenlos, sie muss einen festen Anschluss eines Leiters mit einem Querschnitt von 1 mm², ermöglichen, für eine Spannung von mind. 230 V.
- Achtung, Unfallgefahr durch elektrischen Strom ⚠️.
• Leuchte mit Y-Befestigung.

Die Firma EMOS spol. s r.o. erklärt, dass LED Reflektor mit den Grundanforderungen und den weiteren dazugehörigen Bestimmungen der EU-Richtlinie konform ist. Das Gerät kann innerhalb der EU frei betrieben werden. Die Konformitätserklärung finden Sie auf folgender Webseite: http://www.emos.eu/download.

DE | Elektroverbraucher nicht in den unsortierten kommunalen Abfall werfen, Sammelstellen für den sortierten Abfall benutzen! Von den auf den Müllabladeplätzen deponierten Elektroverbrauchern können Gefahrenstoffe ins Bodenwasser eindringen, in die Lebensmittekette gelangen und ihre Gesundheit und Behaglichkeit beschädigen. Aktuelle Informationen über die jeweiligen Abladeplätze sind bei den örtlichen Behörden einzuholen.
