Produkttyp	LED-Flutlicht
Modell	ZS1300B
Marke	Emos

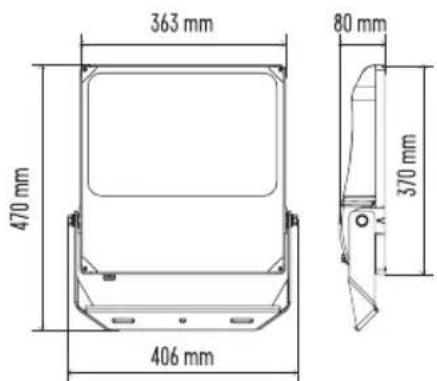

Abmessungen (B × H × T)	363 × 370 × 80 mm
Gewicht (ca.)	2,5 kg
Eingangsspannung	220–240 V AC, 50/60 Hz
Leistung	200 W
Lichtstrom	33.000 lm
Farbtemperatur (ca.)	5000 K (Tageslicht)
Lebensdauer	50.000 h
Schutzart	IP66 – staubdicht und strahlwassergeschützt
Energieeffizienzklasse	E
Montageart	Feste Wandmontage (Höhe 2,3–3 m)
Gehäusematerial	Aluminium
Abdeckung	Schutzglas
Anschluss	Klemmleiste 3-adrig (L, N, PE) für Leiterquerschnitt 1 mm²
Minimaler Abstand zum Dach	0,2 m
Minimaler Abstand zum beleuchteten Objekt	1 m
Wartung	Vor Wartung ausschalten und abkühlen lassen; Reinigung mit feuchtem Tuch
Sicherheitshinweis	Nicht ohne Schutzglas betreiben; Austausch der Lichtquelle nur durch Fachpersonal
Zertifizierung	CE-Konformität
Garantie	2 Jahre (standard)

Häufig gestellte Fragen - ZS1300B Emos

Wie installiere ich den Flutlichtstrahler ZS1300B?

Befestigen Sie den Strahler fest an einer stabilen Unterlage (z.B. Wand) in einer Höhe von 2,3–3 m. Schließen Sie die Klemmleiste an der Rückseite an: L (braun) für Phase, N (blau) für Neutralleiter, PE (grün-gelb) für Schutzleiter. Der Anschluss darf nur durch eine qualifizierte Person erfolgen.

Kann ich den Strahler im Innenbereich verwenden?

Ja, der Strahler ist für Außen- und Innenbereiche geeignet. Die Schutzart IP66 gewährleistet Schutz gegen Staub und Strahlwasser. Für Innenräume ist die Verwendung ebenfalls zulässig.

Welcher Kabelquerschnitt ist für den Anschluss erforderlich?

Die Klemmleiste erfordert einen Leiterquerschnitt von mindestens 1 mm² und ist für eine Spannung von mindestens 230 V ausgelegt.

Was bedeutet die Schutzart IP66?

IP66 bedeutet staubdicht und strahlwassergeschützt. Der Strahler ist gegen das Eindringen von Staub und gegen starkes Strahlwasser aus allen Richtungen geschützt.

Darf ich die LED-Lichtquelle selbst austauschen?

Nein, der Austausch der Lichtquelle darf nur vom Hersteller, dessen Servicetechniker oder einer gleich qualifizierten Person durchgeführt werden. Unsachgemäßer Austausch kann Gefahren verursachen.

Wie reinige ich den Strahler richtig?

Schalten Sie den Strahler aus und lassen Sie ihn abkühlen. Reinigen Sie die Oberfläche mit einem feuchten, weichen Tuch. Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten.

Was mache ich bei einem defekten Schutzglas?

Verwenden Sie den Strahler niemals ohne Schutzglas. Wenden Sie sich an den Hersteller oder einen qualifizierten Service, um das Glas ersetzen zu lassen.

Warum leuchtet der Strahler nach dem Einschalten nicht?

Überprüfen Sie die Stromversorgung und den korrekten Anschluss der Klemmleiste (L, N, PE). Stellen Sie sicher, dass der Schutzschalter nicht ausgelöst hat. Bei anhaltendem Problem konsultieren Sie einen Elektrofachmann.

Kann ich mehrere Strahler an einem Schalter betreiben?

Ja, das ist möglich, solange die Gesamtlast die Nennleistung des Schalters und der Leitungen nicht überschreitet. Beachten Sie die örtlichen Installationsvorschriften.

Wo finde ich die Konformitätserklärung?

Die EU-Konformitätserklärung finden Sie auf der Website des Herstellers: www.emos.eu/download. Dort können Sie die entsprechende Erklärung für Ihr Modell herunterladen.

BEDIENUNGSANLEITUNG ZS1300B Emos

ZS1150A/B/N ZS1200A/B/N

ZS1300A/B/N

GB This product contains a light source of energy efficiency class E | CZ Tento výrobek obsahuje světelný zdroj s třídou energetické účinnosti E | SK Tento výrobok obsahuje svetelný zdroj triedy energetickej účinnosti E | PL Ten produkt zawiera źródło świata o klasie efektywności energetycznej E | HU Ez a termék egy E energiahatékonysági osztályú fényforrást tartalmaz | SI Ta izdelek vsebuje svetlobni vir razreda energijske učinkovitosti E | RS|HR|BA|ME Ovaj proizvod sadržava izvor svjetlosti klase energetske učinkovitosti E | DE Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse E | UA Цей виріб містить джерело світла з класом енергоєфективности E | RO|MD Acest produs conține o sursă de lumină cu clasa de eficientă energetică E | LTŠiame gaminyje yra šviesos šaltinis, kurio energijos vartojimo efektyvumo klasė E | LV Šis ražojums satur gaismas avotu, kura energoefektivitătes klase ir E | EE Toode sisaldab energiatõhususe klassi E valgusallikat | BG Този продукт включва светлинен източник с клас на енергийна ефективност E

ZS1050A/B/N

ZS1100A/B/N

ZS1150A/B/N

ZS1200A/B/N

ZS1300A/B/N

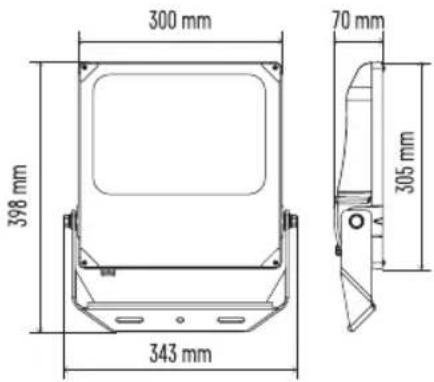

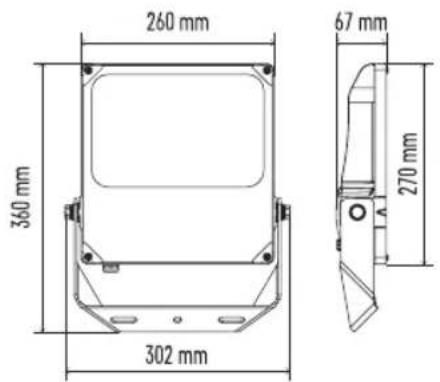

Type Input voltage	Max. power Life span			Luminous flux	Dimensions
ZS1050A / ZS1050B / ZS1050N	200 W 11 000 lm 230 × 220 V AC	50 W	50 000 h	5 500 lm 190	× 200 × 55 mm
ZS1100A / ZS1100B / ZS1100N 100	200 W 16 500 lm 280 × 250/60 Hz	40 × 61 mm
ZS1150A / ZS1150B / ZS1150N 150	200 W 22 000 lm 300 × 305 × 70 mm	70 × 67 mm
ZS1200A / ZS1200B / ZS1200N 200	200 W 33 000 lm 363 × 370 × 80 mm	305 × 70 mm
ZS1300A / ZS1300B / ZS1300N 300	200 W 33 000 lm 363 × 370 × 80 mm	305 × 70 mm

GB | LED Floodlight

LED Reflektor ist zur Befestigung an eine feste Grundlage in Außen- und Innenräumen bestimmt.

Schutzart: IP66 – für Außenräume

Montage

Befestigen Sie den Reflektor fest an eine feste Grundlage, z.B. an die Wand – siehe Abb. 1, 2, 3.

Montagehöhe: 2,3–3 m.

Schrauben Sie die Kunststoffabdeckung an der Schachtel mit der Klemmleiste an der hinteren Seite des Reflektors ab und schließen Sie den Stromleiter für den Anschluss ins Stromnetz 220–240 V\~ an.

Der anzuschließende Stromleiter darf während der Montage des Reflektors nicht ans Stromnetz angeschlossen werden. Das Anschließen des Stromleiters an den Reflektor darf nur eine qualifizierte Person.

Richten Sie das Licht des Reflektors nach Abb. 1, 2.

L – braun – Arbeitsleiter (live)

G – grüngelb – Schutzleiter (ground)

N - blau - Mittenleiter (neutral)

Wartungshinweise:

Vor einer Wartung der Reflektor ausschalten und warten, bis sie auskühlt.

Zum Reinigen ein feuchtes, weiches Tuch benutzen.

Der Reflektor nie in Wasser oder andere Flüssigkeit tauchen.

Während der Wartung die allgemeinen Arbeitsschutzregeln einhalten und vorsichtig vorgehen.

HINWEIS

- Der Reflektor eignet sich ausschließlich für feste Montage.

- Wenn Sie den Reflektor unter ein Dach befestigen, ist die minimale - Entfernung von 0,2 m, gemessen von der oberen Seite des Reflektors zu der unteren Seite des Dachs, einzuhalten.

- Halten Sie die minimale Entfernung von 1 m zwischen dem Reflektor und dem Objekt oder der Fläche, die Sie beleuchten wollen, ein.

- Beim Gebrauch des Reflektors auf einer Brandfläche müssen Sie die vorstehenden Anweisungen einhalten.

- Der Reflektor kann nur ans Stromnetz angeschlossen werden, dessen Installation und Sicherung den gültigen Normen entspricht.

- Vor jeder Behandlung der Lampe oder Instandhaltung und Kontrolle ist der Reflektor vom Stromnetz zu trennen. Diese Tätigkeit darf nur eine FACHKUNDIGE Person im Sinne der gültigen Vorschriften über entsprechende Qualifikation durchführen.

- Verwenden Sie der Reflektor nicht ohne Schutzglas.

• Schutz vor gefährlicher Berührungsspannung ist durch „Nullung“ gesichert.
• Wenn das biegbare Außenkabel oder die Schnur von dieser Leuchte beschädigt ist, sind diese zur Vermeidung von Gefahren ausschließlich vom Hersteller oder dessen Servicetechniker bzw. von einer Person zu ersetzen, welche über die gleiche Qualifikation verfügt.

• Der Austausch der Lichtquelle in dieser Leuchte darf nur vom Hersteller oder dessen Servicetechniker bzw. von einer Person mit analoger Qualifikation erfolgen.

• Die Leuchte besitzt keine Klemmenleiste. Zur Installation kann Hilfe durch eine qualifizierte Person erforderlich sein.

• Klemmleiste zum Anschluss an die Stromversorgung: 3-adrig, mit Schrauben oder schraubenlos, sie muss einen festen Anschluss eines Leiters mit einem Querschnitt von 1 mm², ermöglichen, für eine Spannung von mind. 230 V.
• Achtung, Unfallgefahr durch elektrischen Strom
  • Leuchte mit Y-Befestigung.

Die Firma EMOS spol. s r.o. erklärt, dass LED Reflektor mit den Grundanforderungen und den weiteren dazugehörigen Bestimmungen der EU-Richtlinie konform ist. Das Gerät kann innerhalb der EU frei betrieben werden. Die Konformitätserklärung finden Sie auf folgender Webseite: http://www.emos.eu/download.

DE | Elektroverbraucher nicht in den unsortierten kommunalen Abfall werfen, Sammelstellen für den sortierten Abfall benutzen! Von den auf den Müllabladeplätzen deponierten Elektroverbrauchern können Gefahrenstoffe ins Bodenwasser eindringen, in die Lebensmittekette gelangen und ihre Gesundheit und Behaglichkeit beschädigen. Aktuelle Informationen über die jeweiligen Abladeplätze sind bei den örtlichen Behörden einzuholen.
