Produkttyp	Unmanaged PoE-Switch
Modell	DN-95342
Anschlüsse	16x 10/100 Mbit/s PoE (RJ45) + 2x 10/100/1000 Mbit/s Combo (RJ45/SFP)
PoE-Standard	IEEE 802.3af/at
Max. PoE-Leistung pro Port	32 W
PoE-Gesamtbudget	370 W
Schaltkapazität	7,2 Gbit/s
Paketweiterleitungsrate	5,4 Mpps
MAC-Adresstabelle	16K, automatisches Lernen und Altern
Übertragungsmodus	Store-and-Forward
Abmessungen (L x B x H)	440 x 207 x 44 mm
Gewicht	ca. 2,5 kg
Stromversorgung	AC 100-240 V, 50/60 Hz
Lüfter	2x Lüfter
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-40 °C bis 70 °C
Luftfeuchtigkeit (Betrieb)	10 % bis 90 % (nicht kondensierend)
DIP-Schalter-Funktionen	Standard, VLAN (Port-Isolation), CCTV (bis 250 m PoE-Reichweite)
Montage	Tischaufstellung (Gummifüße) oder Rackmontage (19 Zoll, Halterungen inklusive)
Lieferumfang	1x PoE-Switch, 1x Handbuch, 1x Netzkabel, 2x Montagehalterungen, 4x Gummifüße, 8x Schrauben
LED-Anzeigen	PWR (grün), PoE (orange), LNK/ACT (grün), Geschwindigkeit (grün)
Energiesparen	IEEE 802.3az Energy-Efficient Ethernet (EEE)

Häufig gestellte Fragen - DN-95342 Digitus

Wie schließe ich den Digitus DN-95342 Switch an?

Verbinden Sie das Netzkabel mit dem Switch und einer Steckdose. Schließen Sie Ihre Endgeräte (z.B. IP-Kameras, Access Points) mit einem Ethernet-Kabel an die PoE-Ports (1-16) an. Für einen Uplink verwenden Sie einen der beiden Gigabit-Combo-Ports (25/26). Der Switch startet automatisch und erkennt die angeschlossenen Geräte.

Welche PoE-Geräte sind kompatibel?

Der Switch unterstützt IEEE 802.3af/at (PoE/PoE+). Er versorgt kompatible Geräte wie IP-Kameras, VoIP-Telefone oder WLAN-Access Points mit bis zu 32 W pro Port und einem Gesamtbudget von 370 W. Geräte ohne PoE (z.B. normale Computer) funktionieren ebenfalls, benötigen aber eine separate Stromversorgung.

Wie aktiviere ich den VLAN-Modus?

Stellen Sie den DIP-Schalter auf der linken Seite des Switches auf VLAN. Dadurch werden die Ports 1-24 voneinander isoliert, können aber mit den Uplink-Ports 25/26 kommunizieren. Nach dem Umschalten müssen Sie den Switch manuell neu starten (Netzstecker ziehen und wieder einstecken).

Was bewirkt der CCTV-Modus?

Im CCTV-Modus (DIP-Schalter auf CCTV) wird die PoE-Reichweite auf bis zu 250 m verlängert, ideal für IP-Kameras in großer Entfernung. Die Datenübertragungsrate wird dabei auf 10 Mbit/s reduziert. Auch hier ist ein Neustart des Switches nach der Änderung erforderlich.

Wie interpretiere ich die LED-Anzeigen?

Die PWR-LED leuchtet grün, wenn der Switch eingeschaltet ist. LNK/ACT leuchtet bei Verbindung und blinkt bei Datenverkehr. Geschwindigkeit leuchtet grün bei 1000 Mbit/s (aus bei 10/100 Mbit/s). PoE leuchtet orange, wenn ein PoE-Gerät mit Strom versorgt wird; ein Blinken deutet auf ein Problem hin.

Kann der Switch im Rack montiert werden?

Ja, der Switch ist 19-Zoll-Rack-fähig. Montieren Sie die mitgelieferten Halterungen an den Seiten und befestigen Sie den Switch mit den passenden Schrauben im Rack. Für die Tischaufstellung kleben Sie die Gummifüße unter das Gerät.

Was tun, wenn ein PoE-Gerät nicht mit Strom versorgt wird?

Überprüfen Sie, ob das Gerät IEEE 802.3af/at kompatibel ist und der PoE-Port funktioniert (LED leuchtet?). Testen Sie ein anderes Kabel und einen anderen Port. Stellen Sie sicher, dass das PoE-Budget (max. 370 W) nicht überschritten wird. Ein Neustart des Switches kann helfen.

Wie setze ich den Switch auf die Werkseinstellungen zurück?

Der Switch hat keinen speziellen Reset-Knopf. Stellen Sie den DIP-Schalter auf Standard und schalten Sie das Gerät aus und wieder ein. Alle Einstellungen werden dann auf die Werkseinstellungen zurückgesetzt (normale Kommunikation zwischen allen Ports).

Welche Sicherheitshinweise sind zu beachten?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie kein nasses Tuch. Stellen Sie den Switch nicht in der Nähe von Wasser oder in feuchten Räumen auf. Sorgen Sie für ausreichende Belüftung und öffnen Sie das Gehäuse nicht unter Spannung. Die Netzspannung muss mit der Angabe auf dem Switch übereinstimmen (100-240 V AC).

Wo finde ich die aktuelle Bedienungsanleitung?

Die Bedienungsanleitung liegt dem Lieferumfang bei (gedruckt). Sie können sie auch als PDF auf der Website des Herstellers (www.assmann.com) oder auf Portalen wie notice-facile.com herunterladen. Für weitere technische Unterstützung wenden Sie sich an den Kundendienst der Assmann Electronic GmbH.

BEDIENUNGSANLEITUNG DN-95342 Digitus

Der Combo-PoE-Switch von DIGITUS® ist ein ungemanagter Gigabit-Uplink-Hochleistungs-Switch, der kostengünstig und benutzerfreundlich ist sowie nahtlos und standardmäßig Ihr altes Netzwerk auf 1000 Mbit/s aktualisiert. Er erhöht die Geschwindigkeit Ihres Netzwerk-Servers und Ihrer Backbone-Verbindungen oder stellt eine Gigabit-Ethernet-Verbindung zu einem Server bzw. einen Uplink zu einem Netzwerk her.

Die PoE-Ports erkennen automatisch IEEE 802.3af/at-kompatible Powered Devices (PD) und versorgen sie mit Strom. Der elektrische Strom wird zusammen mit den Daten über ein einzelnes Kabel übertragen, wodurch Sie Ihr Netzwerk dort erweitert wird, wo keine Stromkabel oder Steckdosen vorhanden sind, Sie aber Geräte installieren möchten, wie zum Beispiel APs, IP-Kameras oder IP-Telefone usw.

Ausstattungsdetails

• 16- oder 24-Ports 10/100 Mbit/s PoE-RJ45-Ports
• 2x 10/100/1000 Mbit/s Combo-Ports
- Entspricht IEEE802.3af/at Stromversorgung über das Ethernet
- Unterstützt eine max. PoE-Leistung von 32 W pro PoE-Port
• Automatische Erkennung von Powered Device (PD)
- Fern-Stromversorgung und Dateneinspeisung bis zu 100 m
- Flusskontrolle bei Vollduplex- und Back-Pressure bei Halbduplex-Betrieb
- Unterstützt VLAN- und CCTV-Funktion
- 16K MAC-Adressentabelle, automatisches Lernen von Adressen und automatische Alterung
- Unterstützt energieeffiziente Ethernet (EEE) Funktion EEE802.3az
- Unterstützt PD-Alive-Funktion (wenn der Switch-Port getrennt wurde, wird er automatisch wiederverbunden)

Lieferumfang

Prüfen Sie, ob Ihr Paket Folgendes enthält:

• 1x PoE Switch
• 1x Handbuch
  • 1x Netzkabel
• Zubehör (2x Montagehalterungen, 4x Gummifüße, 8x Schrauben)

Wenn ein Teil fehlt oder beschädigt ist, kontaktieren Sie bitte unverzüglich Ihre zuständige Vertretung.

Hardwarebeschreibung

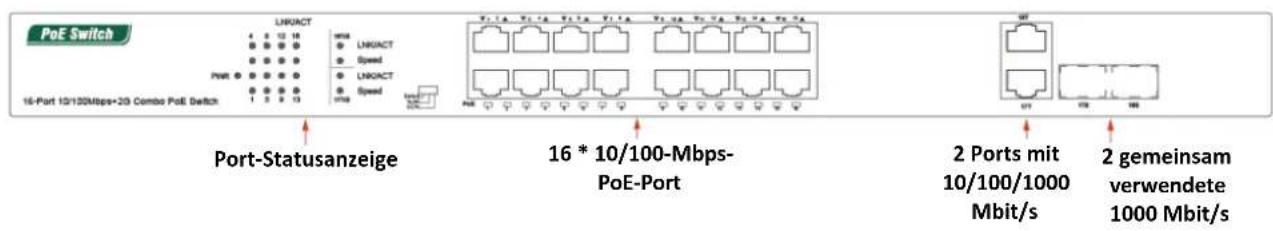

Frontblende

Auf der Frontblende befinden sich die 10/100 Mbit/s Auto-Negotiation

Ethernet-RJ45- und die 2 Gigabit Combo-Ports. Die LED-Anzeigen befinden sich ebenfalls auf der Frontblende.

DN-95343

DN-95342

LED-Anzeige

LED Farbe Funktion
PWR Grün		Aus: Keine SpannungsversorgungLeuchtet: Zeigt an, dass der Switch eingeschaltet ist.
LNK/ACT Grün		Aus: Es ist kein Gerät an den entsprechenden Port angeschlossen.Leuchtet: Zeigt an, dass an diesem Port eine Verbindung mit 10/100/1000 Mbps besteht.Blinken: Zeigt an, dass der Switch über diesen Port aktiv Daten sendet oder empfängt.
Geschwindigkeit	Grün	Aus: Zeigt an, dass eine Verbindung mit 10/100 Mbps besteht.Leuchtet: Zeigt an, dass eine Verbindung mit 1000 Mbps besteht.
PoE Orange		Aus: Kein PoE-gespeistes Gerät angeschlossenLeuchtet: Es ist ein PoE-gespeistes Gerät an den Port angeschlossen und wird mit Strom versorgt.Blinken: Zeigt an, dass der Port eine ungewöhnliche Spannungsversorgung bereitstellt

DIP-Schalter: Der DIP-Schalter befindet sich auf der linken Abdeckung.

Standard- Bei der werkseitigen Standardeinstellung kann eine normale einstellung: Kommunikation zwischen Port 1 bis 26 stattfinden.

VLAN: Port 1-24 sind voneinander isoliert, aber Port 1-24 kann nach dem Auswählen von VLAN mit Port 25 T/S bis 26 T/S verbunden werden, um einen Broadcast-Sturm zu beenden, um die Weiterleitungsrate von Frames zu erhöhen.

CCTV: Mit einer PoE-Entfernung von bis zu 250 m können Sie Ihr Netzwerk nicht nur über Ethernet-Kabel erweitern, sondern auch Geräte, wie z. B. IP-Kameras, an beliebigen Orten montieren.

Hinweis: Damit die entsprechende Konfiguration nach der Modusänderung wirksam wird, muss der Switch manuell neu gestartet werden.

Rückseite

Die Rückseite des Combo PoE-Switches von DIGITUS befindet sich eine Netzeingangsbuchse und ein Erdungsanschluss.

Installation des Switches

In diesem Teil werden Installation und Anschluss des Switches beschrieben. Halten Sie sich bitte an die folgenden Anweisungen, um eine fehlerhafte Installation zu vermeiden, die Schäden am Gerät und Sicherheitsrisiken zur Folge haben kann.

- Vor der Reinigung des Switches zuerst den Netzstecker ziehen. Den Switch nicht mit einem nassen Tuch oder Flüssigkeit reinigen.

- Den Switch nicht in der Nähe von Wasser oder in feuchter Umgebung aufstellen. Darauf achten, dass weder Wasser noch Feuchtigkeit in den Switch eindringen kann.

- Den Switch nicht auf einem instabilen Kasten oder Tisch aufstellen. Der Switch kann bei einem Sturz erheblich beschädigt werden.

- Für eine gute Belüftung des Geräteraums sorgen und die Belüftungsöffnungen des Switches frei halten.

- Darauf achten, dass die Netzspannung mit der auf dem Switch angegebenen Spannung übereinstimmt.

- Das Gehäuse nicht öffnen, während der Switch in Betrieb ist oder wenn er unter Strom steht, um einen Stromschlag zu vermeiden.

Tischaufstellung

Wenn Sie den Switch auf einem Schreibtisch aufstellen, befestigen Sie bitte die mitgelieferten Gummifüße an jeder Ecke des Switches, falls externe Schwingungen auftreten. Sorgen Sie dafür, dass zwischen dem Gerät und umgebenden Objekten ausreichend Raum für die Belüftung frei bleibt. Die Installation ist in der folgenden Abbildung dargestellt:

(Beispiel: DN-95343)

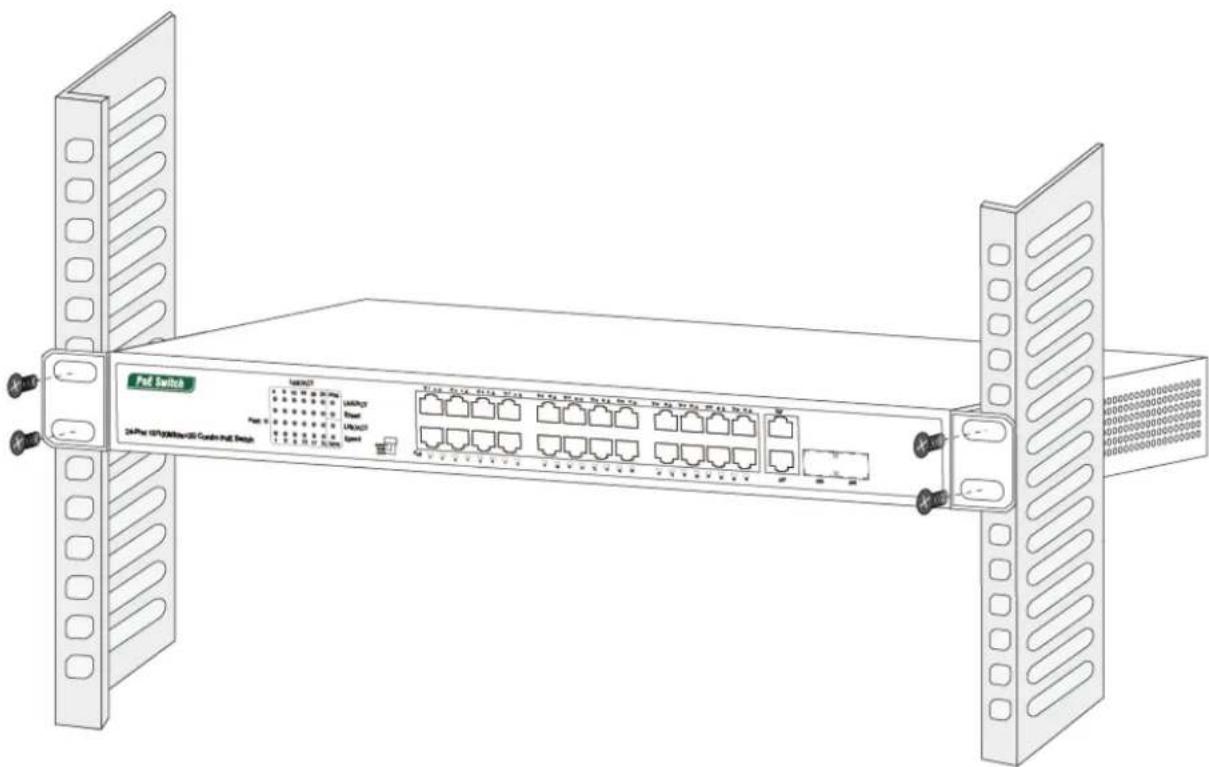

Rackmontage

Der Switch ist rackmontierbar und kann in ein EIA-19-Zoll-Geräteträger eingebaut werden. Bringen Sie dafür bitte zuerst die Halterungen an den Seitenwänden des Switches an (je eine auf jeder Seite). Befestigen Sie diese mit den mitgelieferten Schrauben und verwenden Sie dann die mit dem Geräteträger gelieferten Schrauben, um den Switch im 19-Zoll-Geräteträger zu montieren.

(Beispiel: DN-95343)

Den Switch einschalten

Stecken Sie den Buchsenstecker des mitgelieferten Netzkabels in die Anschlussbuchse des Geräts und den Netzstecker in eine Steckdose. Nachdem das Gerät mit Strom versorgt wird, beginnt der Startselbsttest. Die PWR-LED leuchtet stets.

Spezifikationen

Modell	DN-95342	DN-9534
Beschreibung	16 FE (PoE) + 2 GbitCombo	24 FE (PoE) + 2 GbitCombo
Standards	IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3z, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.3az
Netzwerkmedien (Kabel)	10BASE-T: UTP-Kabel der Kategorie 3, 4, 5 (≤100 m)100BASE-TX: UTP-Kabel der Kategorie 5 (≤100 m)1000BASE-T: UTP-Kabel der Kategorie 5e (max. Länge 100 m)1000BASE-X: MMF- oder SMF-SFP-Modul
LED PWR, PoE, LINK/ACT, Geschwindigkeit
MAC-Adresstabelle 16K, automatisches Lernen, automatische Alterung
Übertragungsmodus Store-and-Forward
Frame-Weiterleitungsrate	10Base-T: 14881 Pps/Port100Base-TX: 148810 Pps/Port1000Base-T/X: 1488095 Pps/Port
Switching-Kapazität 7,2G	8,8G
Paket-Weiterleitungsrate	5,4 Mpps 6,5 Mpps
Paketspeicher 4 Mbit
Abmessungen (L x B x H)	440 x 207 x 44 mm
Lüfter 2x Lüfter
Stromversorgungseingang	AC: 100 – 240 V, 50/60 Hz
PoE-Port Port 1 bis 16 Port	1 bis 24
PoE Stromversorgung auf RJ45	Modus A 1/2(+), 3/6(-)
PoE-Stromausgang	Spannung: 55 VDCLeistung: Max. 32 W

13

PoE-Leistungsbudget 370 W 250 W
Temperatur	Betriebstemperatur: 0 °C–40 °CLagertemperatur: –40 °C–70 °C
Luftfeuchtigkeit	Betriebsluftfeuchtigkeit: 10 %–90 %, nicht kondensierendLagerluftfeuchtigkeit: 5 %–90 %, nicht kondensierend
MTBF >50000 Stunden

Dies ist ein Produkt der Klasse A. Im Wohnbereich kann dieses Produkt Funkstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, angemessene Maßnahmen zu ergreifen.

Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden.

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Germany
