CWF12J03 - Waschmaschine CONSTRUCTA - Kostenlose Bedienungsanleitung

Produkttyp	Waschmaschine
Marke / Modell	Constructa CWF12J03
Gerätehöhe	84,8 cm
Gerätebreite	59,8 cm
Gerätetiefe	54,6 cm
Gerätetiefe mit geschlossener Tür	58,4 cm
Gerätetiefe mit geöffneter Tür	95,6 cm
Gewicht	67,2 kg
Maximale Beladungsmenge	7,0 kg
Netzspannung	220–240 V, 50 Hz
Nennleistung	2300 W
Minimale Installationsabsicherung	10 A
Wasserdruck (min.–max.)	100 kPa (1 bar) – 1000 kPa (10 bar)
Länge des Wasserzulaufschlauchs	150 cm
Länge des Wasserablaufschlauchs	150 cm
Länge der Netzanschlussleitung	160 cm
Programme	Baumwolle, Eco 40‑60, Pflegeleicht, Fein, Wolle, Schnell/Mix, Spülen, Schleudern/Abpumpen, Hygiene u. a.
Besondere Funktionen	Beladungserkennung, Unwuchtkontrolle, Kindersicherung, Fertig in (24 h), Spülstopp, Notentriegelung
Energiesparmodus	Ja – automatisch nach längerer Nichtbenutzung
Reinigung und Pflege	Trommelreinigung (90 °C), Waschmittelschublade reinigen, Laugenpumpe reinigen
Verfügbarkeit Original-Ersatzteile	Mindestens 10 Jahre ab Markteinführung über Kundendienst
Garantie	Herstellergarantie – Details im Kundendienstverzeichnis oder auf der Website

Häufig gestellte Fragen - CWF12J03 CONSTRUCTA

Welche maximale Beladung hat die Constructa CWF12J03?

Die maximale Beladung beträgt 7,0 kg (z. B. bei Baumwolle 90 °C oder Eco 40‑60).

Wie starte ich einen Leerwaschgang vor dem ersten Gebrauch?

Stellen Sie den Programmwähler auf Baumwolle 90 °C, geben Sie ca. 1 Liter Wasser und etwas Pulvervollwaschmittel in Kammer II, schließen Sie die Tür und drücken Sie Start. Verwenden Sie nur die Hälfte der empfohlenen Waschmittelmenge.

Was bedeutet die Fehlermeldung E:30 / -80?

Diese Meldung weist auf ein Problem mit dem Wasserablauf hin – z. B. verstopfter Ablaufschlauch, geknickter Schlauch oder verstopfte Laugenpumpe. Reinigen Sie die Laugenpumpe oder überprüfen Sie den Ablaufschlauch.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig etwa 3 Sekunden lang die beiden Tasten -3s. Im Display erscheint das Symbol. Die Kindersicherung bleibt auch nach Ausschalten erhalten.

Kann ich Flüssigwaschmittel verwenden?

Ja, Sie benötigen die Dosierhilfe für Flüssigwaschmittel (Zubehör, Bestell-Nr. 00637516). Setzen Sie diese in die Waschmittelschublade ein. Nicht geeignet für Gelwaschmittel, Pulver oder bei aktivierter Vorwäsche.

Wie stelle ich die Programmendezeit (Fertig in) ein?

Drücken Sie nach der Programmwahl die Taste Fertig in. Stellen Sie die gewünschte Stundenzahl (bis zu 24 Stunden) ein. Die Programmdauer ist in der eingestellten Zeit enthalten.

Was tun, wenn das Gerät nicht schleudert?

Mögliche Ursachen: zu niedrige Schleuderdrehzahl eingestellt, Unwuchtkontrolle aktiv (Wäsche neu verteilen), oder die Laugenpumpe ist verstopft. Prüfen Sie auch, ob der Ablaufschlauch frei ist.

Wie öffne ich die Tür bei Stromausfall?

Voraussetzung: Die Laugenpumpe muss leer sein (Wasser ablaufen lassen). Ziehen Sie die Notentriegelung (hinter der Wartungsklappe) mit einem Werkzeug nach unten und lassen Sie los. Die Tür entriegelt sich.

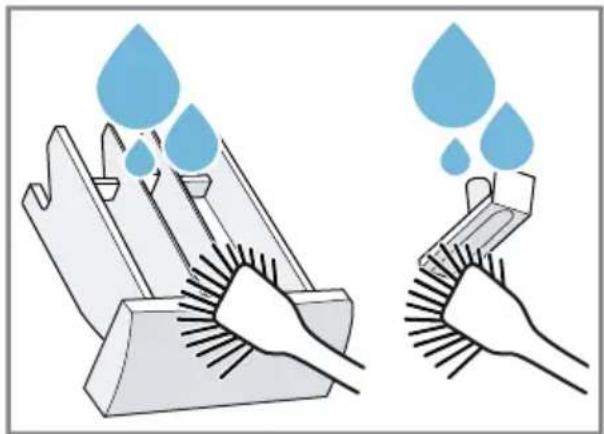

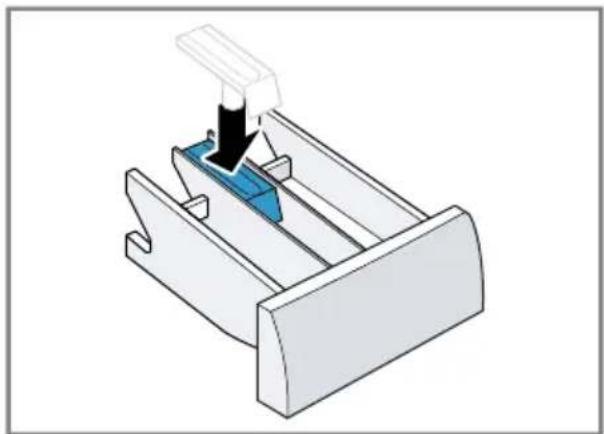

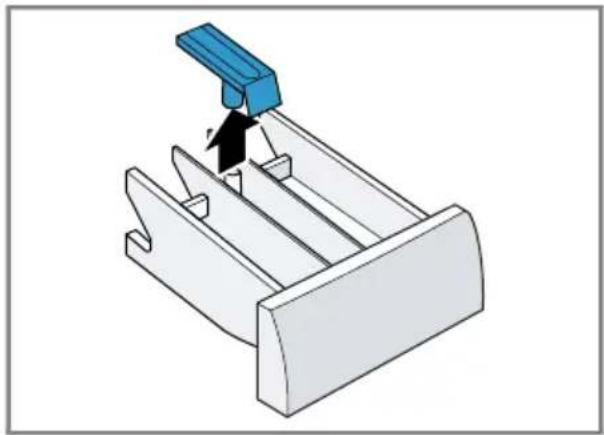

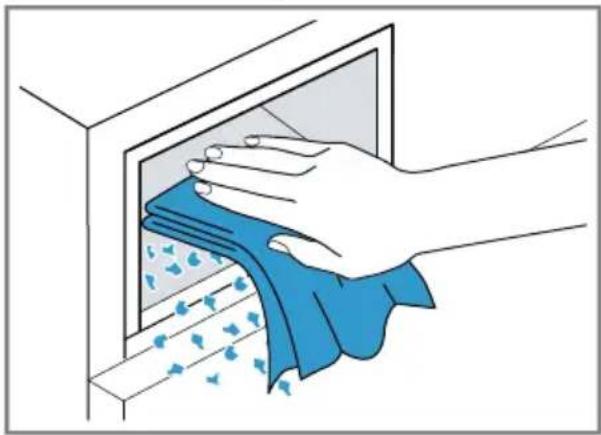

Wie reinige ich die Waschmittelschublade?

Ziehen Sie die Schublade heraus, drücken Sie den Einsatz nach unten und entnehmen Sie ihn. Reinigen Sie Schublade und Einsatz mit Wasser und einer Bürste. Trocknen und wieder einsetzen.

Wo finde ich die Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)?

Das Typenschild mit E-Nr. und FD befindet sich je nach Modell auf der Innenseite der Tür, auf der Innenseite der Wartungsklappe oder auf der Geräterückseite. Halten Sie diese Daten für den Kundendienst bereit.

BEDIENUNGSANLEITUNG CWF12J03 CONSTRUCTA

de Gebrauchs- und Montage- anleitung

Weitere Informationen und Erklärungen finden Sie online:

1.1 Allgemeine Hinweise .... 4
1.2 Bestimmungsgemäßer Gebrauch 4
1.3 Einschränkung des Nutzerkreises 4
1.4 Sichere Installation 5
1.5 Sicherer Gebrauch 7
1.6 Sichere Reinigung und Wartung 9

2 Sachschäden vermeiden ..... 11

3 Umweltschutz und Sparen ..... 12

3.1 Verpackung entsorgen...... 12
3.2 Energie und Ressourcen sparen 12
3.3 Energiesparmodus 12

4 Aufstellen und Anschließen ..... 13

4.1 Gerät auspacken...... 13
4.2 Lieferumfang.... 13
4.3 Anforderungen an den Auf- stellort.... 13

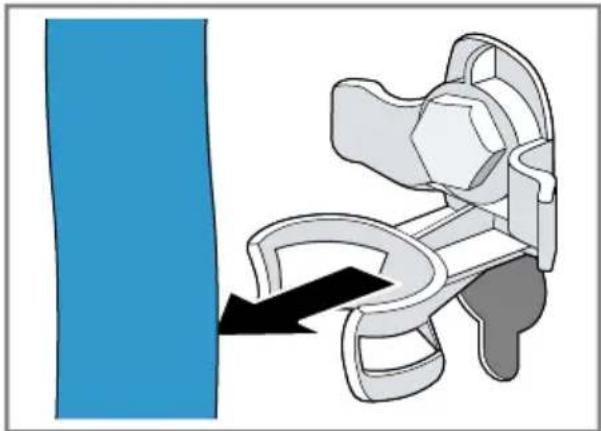

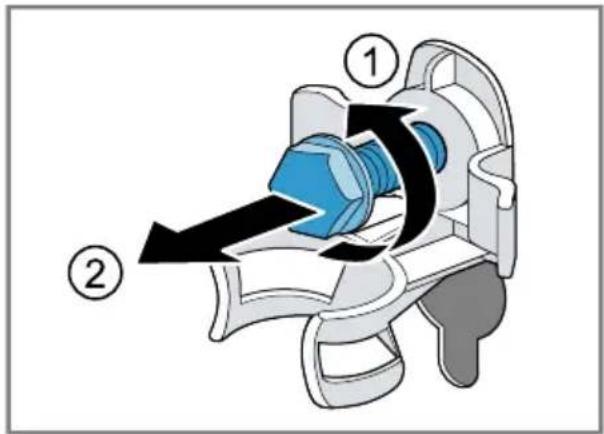

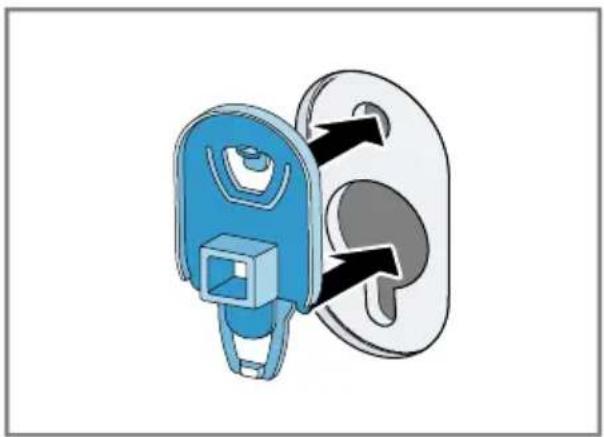

4.4 Transportsicherungen entfernen.... 14
4.5 Gerät anschließen 15

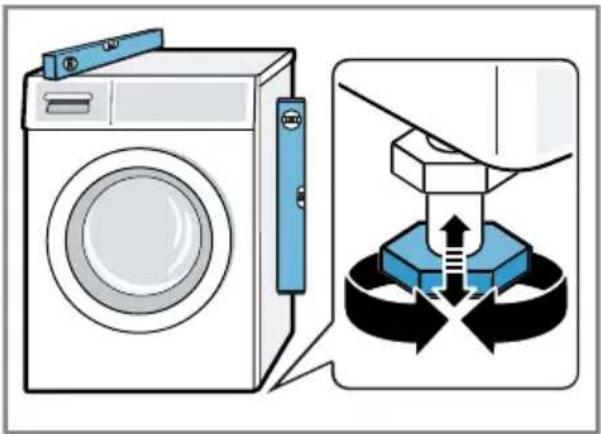

4.6 Gerät ausrichten...... 16
4.7 Gerät elektrisch anschließen.... 17

5 Kennenlernen 18

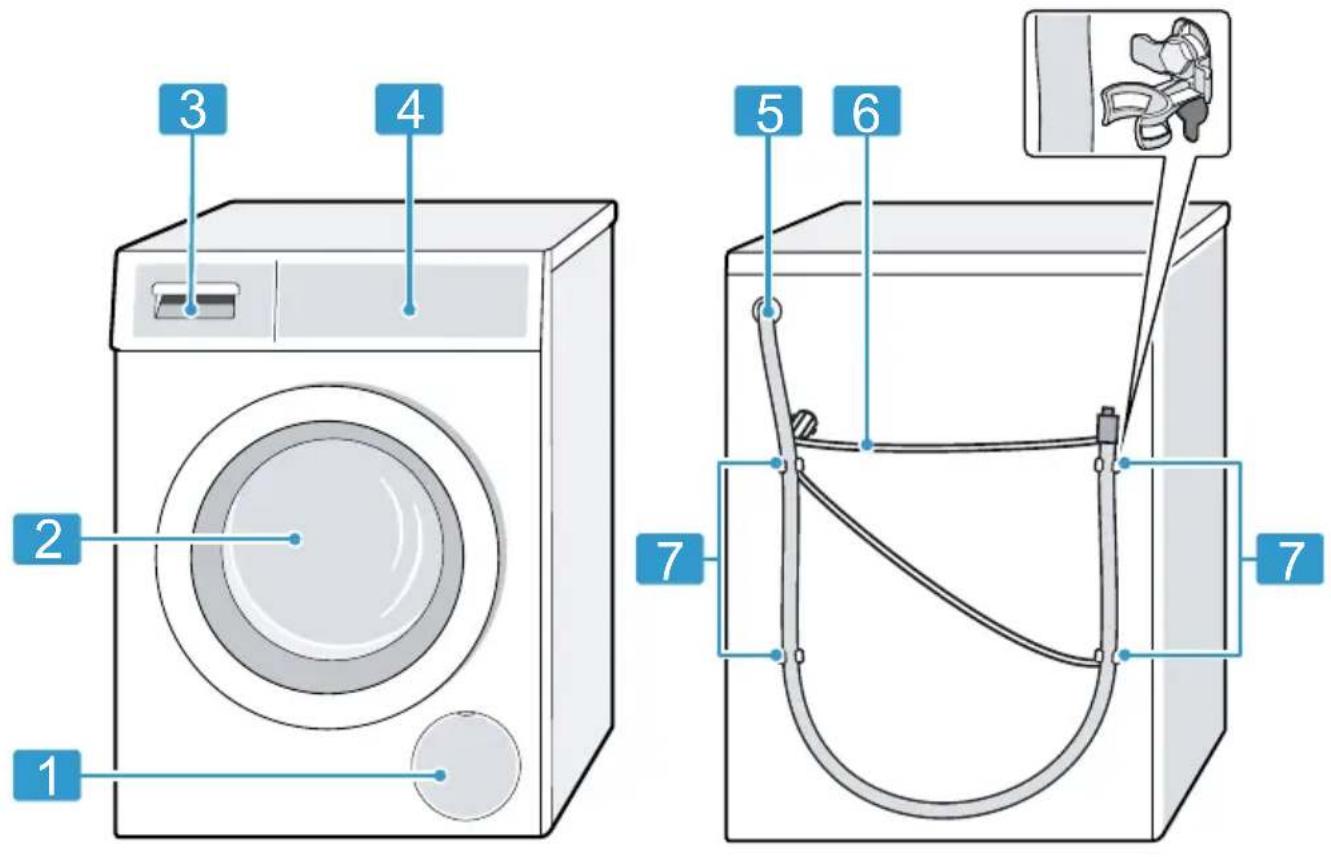

5.1 Gerät.... 18

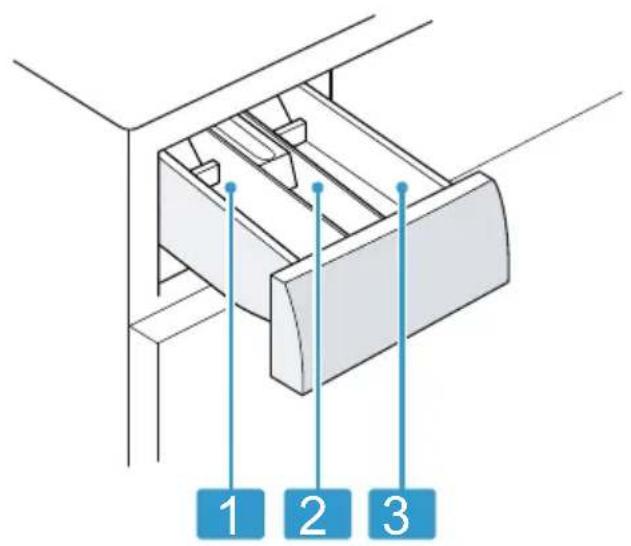

5.2 Waschmittelschublade ..... 18

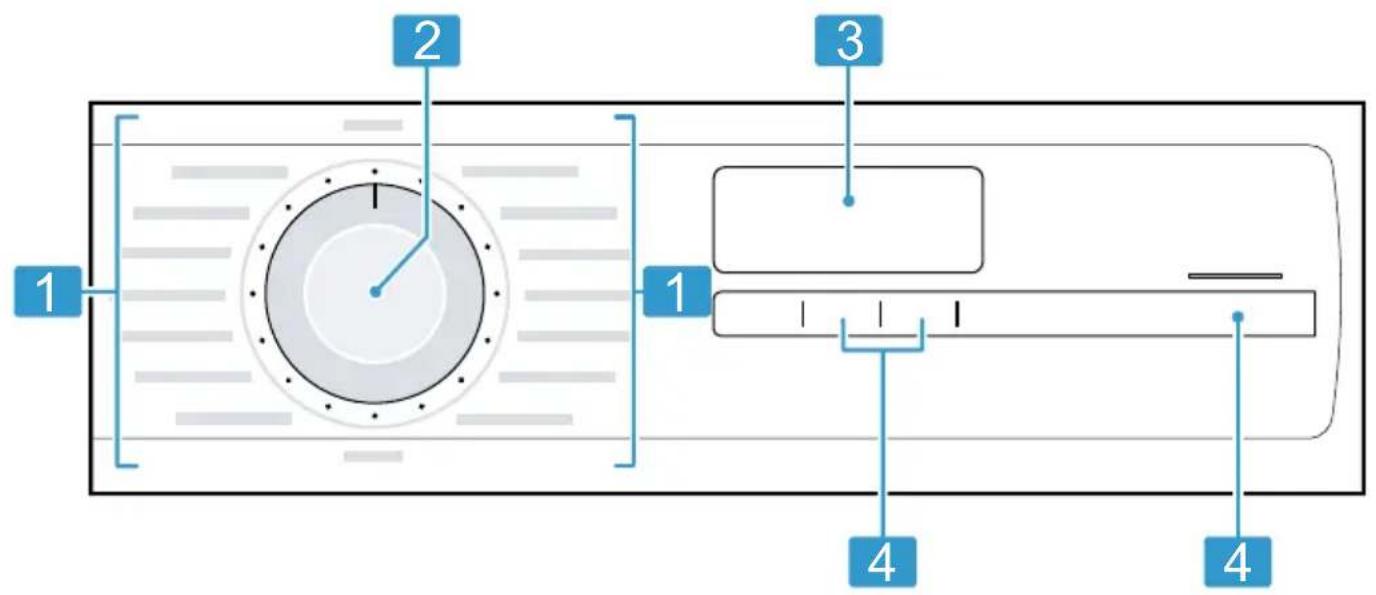

5.3 Bedienfeld 19

6 Vor dem ersten Gebrauch ..... 20

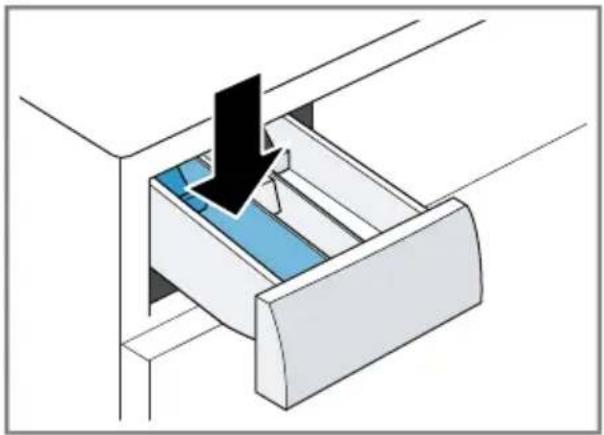

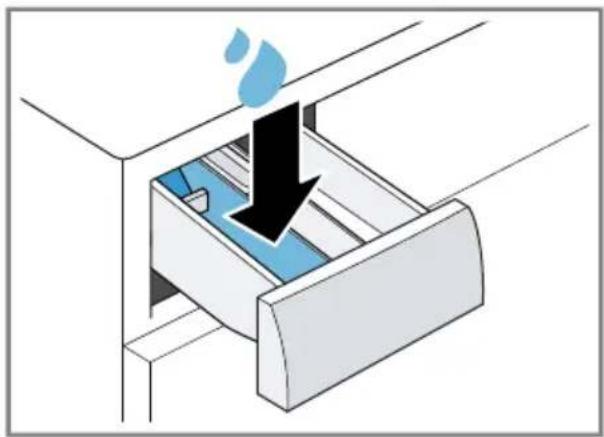

6.1 Leerwaschgang starten...... 20

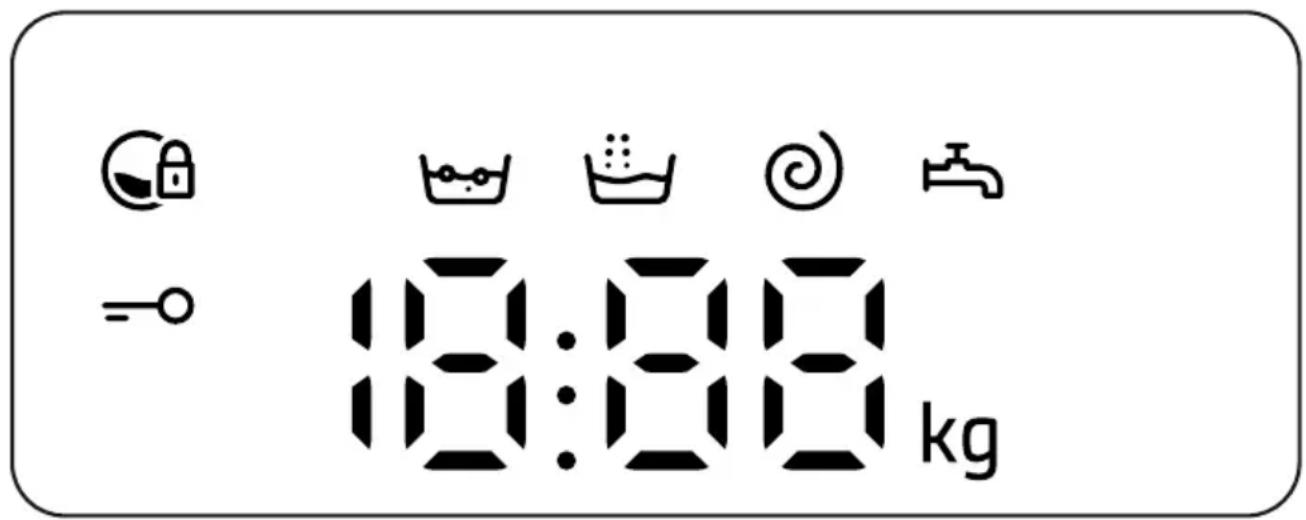

7 Display 21

8 Tasten 23

9 Programme.... 24

10 Zubehör 27

11 Wäsche 28

11.1 Wäsche vorbereiten 28

12 Waschmittel und Pflegemittel 28

13 Grundlegende Bedienung ..... 28

13.1 Gerät einschalten 28
13.2 Programm einstellen ..... 28
13.3 Programmeinstellungen an- passen.... 29
13.4 Wäsche einlegen.... 29

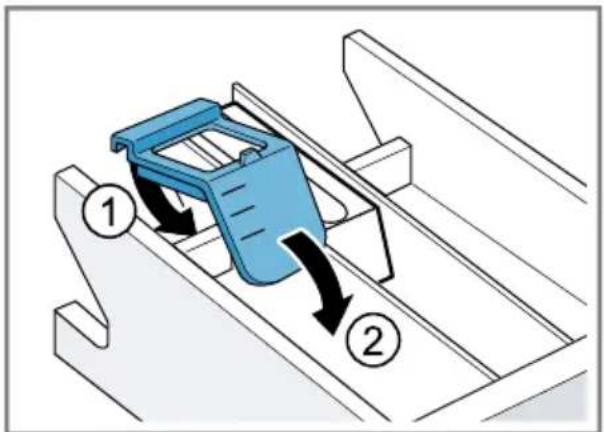

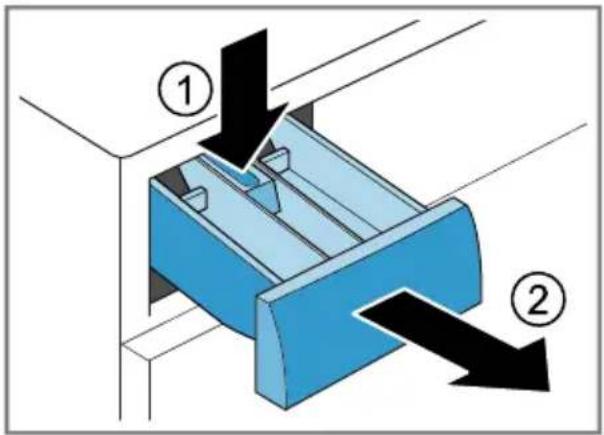

13.5 Dosierhilfe für Flüssig- waschmittel einsetzen .... 29
13.6 Waschmittel und Pflegemittel einfüllen 29
13.7 Programm starten 30
13.8 Wäsche einweichen 30
13.9 Wäsche nachlegen.... 30
13.10 Programm abbrechen ..... 30
13.11 Programm bei Spülstopp fortsetzen.... 30
13.12 Wäsche entnehmen ..... 30
13.13 Gerät ausschalten 30

14 Kindersicherung 31

14.1 Kindersicherung aktivieren..... 31
14.2 Kindersicherung deaktiveren.... 31

15 Grundeinstellungen 32

15.1 Übersicht der Grundeinstellungen 32
15.2 Grundeinstellungen ändern.... 33

16 Reinigen und Pflegen 33

16.1 Trommel reinigen 33
16.2 Waschmittelschublade reinigen.... 33

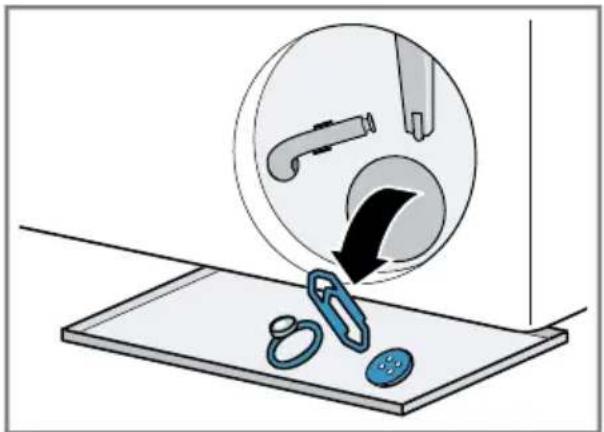

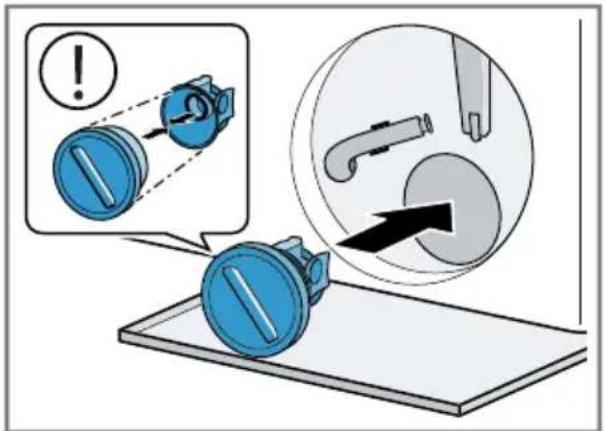

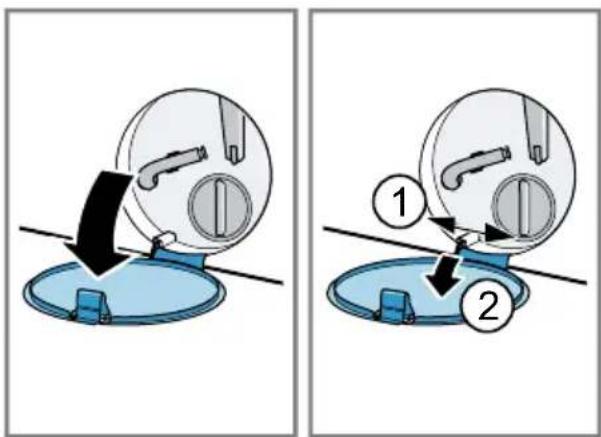

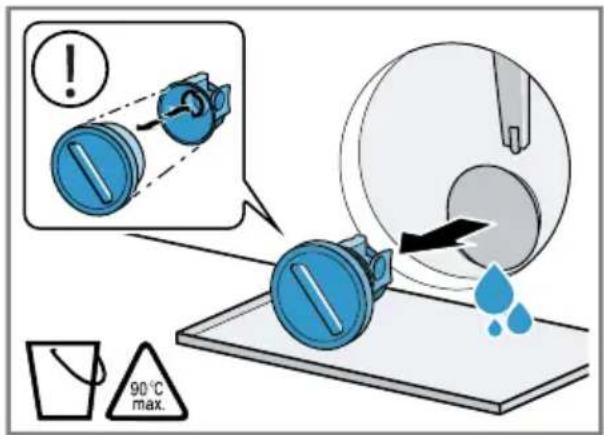

16.3 Laugenpumpe reinigen ..... 34

17 Störungen beheben 37

17.1 Notentriegelung...... 46

18 Transportieren, Lagern und Entsorgen 46

18.1 Gerät demontieren 46

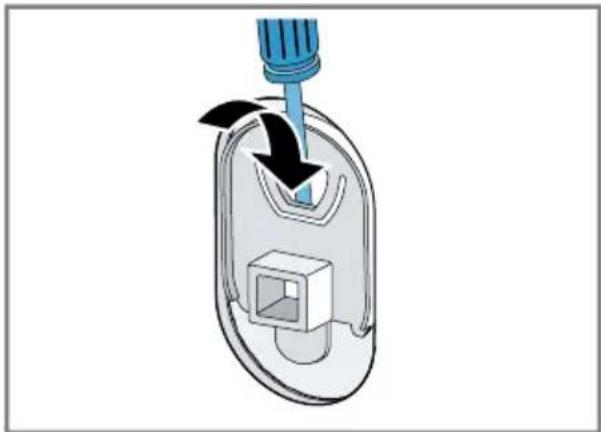

18.2 Transportsicherungen ein- setzen 46
18.3 Gerät erneut in Betrieb nehmen 46
18.4 Altgerät entsorgen...... 47

19 Kundendienst.... 47

19.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD) 47

20 Verbrauchswerte...... 48

21 Technische Daten 48

1 Sicherheit

Beachten Sie die nachfolgenden Sicherheitshinweise.

1.1 Allgemeine Hinweise

■ Lesen Sie diese Anleitung sorgfältig.
■ Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf.
■ Schließen Sie das Gerät bei einem Transportschaden nicht an.

1.2 Bestimmungsgemäßer Gebrauch

Verwenden Sie das Gerät nur:

■ um maschinenwaschbare Textilien und handwaschbare Wolle nach Pflegeetikett zu waschen.
■ mit Leitungswasser und handelsüblichen, waschmaschinengeeigneten Waschmitteln und Pflegemitteln.
■ im privaten Haushalt und in geschlossenen Räumen des häuslichen Umfelds.
- bis zu einer Höhe von 4000 m über dem Meeresspiegel.

1.3 Einschränkung des Nutzerkreises

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

Kinder unter 3 Jahren und Haustiere vom Gerät fernhalten.

1.4 Sichere Installation

⚠️ WARNUNG – Stromschlaggefahr!

Unsachgemäße Installationen sind gefährlich.

Das Gerät nur gemäß den Angaben auf dem Typenschild anschließen und betreiben.
Das Gerät nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom anschließen.
Das Schutzleitersystem der elektrischen Hausinstallation muss vorschriftsmäßig installiert sein. Die Installation muss einen ausreichend großen Leitungsquerschnitt haben.
- Beim Verwenden eines Fehlerstrom-Schutzschalters nur einen Typ mit dem Zeichen einsetzen.
- Nie das Gerät über eine externe Schaltvorrichtung versorgen, z. B. Zeitschaltuhr oder Fernsteuerung.
- Wenn das Gerät eingebaut ist, muss der Netzstecker der Netzanschlussleitung frei zugänglich sein, oder falls der freie Zugang nicht möglich ist, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Errichtungsbestimmungen eingebaut werden.
- Beim Aufstellen des Geräts darauf achten, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.
Eine beschädigte Isolierung der Netzanschlussleitung ist gefährlich.
- Nie die Netzanschlussleitung mit heißen Geräteteilen oder Wärmequellen in Kontakt bringen.
- Nie die Netzanschlussleitung mit scharfen Spitzen oder Kanten in Kontakt bringen.
- Nie die Netzanschlussleitung knicken, quetschen oder verändern.

⚠️ WARNUNG – Brandgefahr!

Eine verlängerte Netzanschlussleitung und nicht zugelassene Adapter zu verwenden, ist gefährlich.

- Keine Verlängerungskabel oder Mehrfachsteckdosenleisten verwenden.

de

Sicherheit

• Nur vom Hersteller zugelassene Adapter und Netzanschlussleitungen verwenden.
• Wenn die Netzanschlussleitung zu kurz ist und keine längere Netzanschlussleitung verfügbar ist, Elektrofachbetrieb kontaktieren, um die Hausinstallation anzupassen.

WARNUNG – Verletzungsgefahr!

Das hohe Gerätegewicht kann beim Anheben zu Verletzungen führen.

Das Gerät nicht alleine anheben.

Wenn dieses Gerät unsachgemäß in einer Wasch-Trocken-Säule aufgestellt wird, kann das aufgestellte Gerät herunterfallen.

• Den Trockner ausschließlich mit dem Verbindungssatz des Trockner-Herstellers auf eine Waschmaschine stapeln. Eine andere Aufstellmethode ist unzulässig.
• Nicht das Gerät in einer Wasch-Trocken-Säule aufstellen, wenn der Trockner-Hersteller keinen passenden Verbindungssatz anbietet.
  Keine Geräte von verschiedenen Herstellern und mit unterschiedlicher Tiefe und Breite in einer Wasch-Trocken-Säule aufstellen.
  Keine Wasch-Trocken-Säule auf ein Podest aufstellen, die Geräte können kippen.

WARNUNG – Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.

▶ Verpackungsmaterial von Kindern fernhalten.
- Kinder nicht mit Verpackungsmaterial spielen lassen.

VORSICHT – Verletzungsgefahr!

Das Gerät kann während des Betriebs vibrieren oder sich bewegen.

Das Gerät auf einer sauberen, ebenen und festen Fläche aufstellen.
Das Gerät mit den Gerätefüßen und einer Wasserwaage ausrichten.

Bei unsachgemäß verlegten Schläuchen und Netzanschlussleitungen besteht Stolpergefahr.

▶ Die Schläuche und Netzanschlussleitungen so verlegen, dass keine Stolpergefahr besteht.

Wenn das Gerät an vorstehenden Bauteilen bewegt wird, wie z. B. der Gerätetür, können die Teile abbrechen.

- Nicht das Gerät an vorstehenden Bauteilen bewegen.

⚠ VORSICHT – Schnittgefahr!

Scharfe Kanten am Gerät können beim Berühren zu Schnittverletzungen führen.

• Nicht das Gerät an scharfen Kanten berühren.
• Schutzhandschuhe verwenden bei Installation und Transport des Geräts.

1.5 Sicherer Gebrauch

⚠️ WARNING – Stromschlaggefahr!

Ein beschädigtes Gerät oder eine beschädigte Netzanschlussleitung ist gefährlich.

▶ Nie ein beschädigtes Gerät betreiben.
- Nie an der Netzanschlussleitung ziehen, um das Gerät vom Stromnetz zu trennen. Immer am Netzstecker der Netzanschlussleitung ziehen.
- Wenn das Gerät oder die Netzanschlussleitung beschädigt ist, sofort den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten und den Wasserhahn schließen.
▶ Den Kundendienst rufen. → Seite 47
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
Das Gerät nur in geschlossenen Räumen verwenden.
▶ Nie das Gerät großer Hitze und Nässe aussetzen.
Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brausen verwenden, um das Gerät zu reinigen.

⚠️ WARNUNG – Gefahr von Gesundheitsschäden!

Kinder können sich im Gerät einsperren und in Lebensgefahr geraten.

Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der Gerätetür blockiert oder verhindert.
- Bei ausgedienten Geräten den Netzstecker der Netzanschlussleitung ziehen, danach die Netzanschlussleitung durchtrennen und das Schloss der Gerätetür so weit zerstören, dass die Gerätetür nicht mehr schließt.

⚠️ WARNUNG – Erstickungsgefahr!

Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.

• Kleinteile von Kindern fernhalten.
• Kinder nicht mit Kleinteilen spielen lassen.

⚠️ WARNUNG – Vergiftungsgefahr!

Waschmittel und Pflegemittel können bei Verzehr zu Vergiftungen führen.

▶ Bei versehentlichem Verschlucken ärztlichen Rat einholen.
- Waschmittel und Pflegemittel für Kinder unzugänglich aufbewahren.

⚠️ WARNUNG – Explosionsgefahr!

Wenn Wäsche mit lösungsmittelhaltigen Reinigungsmitteln vorbehandelt wurde, kann sie im Gerät zu einer Explosion führen.

- Vorbehandelte Wäsche vor dem Waschen gründlich mit Wasser spülen.

⚠ VORSICHT – Verletzungsgefahr!

Beim Steigen oder Klettern auf das Gerät kann die Abdeckplatte brechen.

▶ Nicht auf das Gerät steigen oder klettern.
Beim Setzen oder Stützen auf die geöffnete Tür kann das Gerät kippen.

• Nicht auf die Gerätetür setzen oder stützen.
  ▶ Keine Gegenstände auf der Gerätetür abstellen.

Das Eingreifen in die drehende Trommel kann zu Verletzungen der Hände führen.

- Vor dem Eingreifen auf den kompletten Stillstand der Trommel warten.

⚠ VORSICHT – Verbrühungsgefahr!

Die Waschlauge wird beim Waschen mit hohen Temperaturen heiß.

- Nicht die heiße Waschlauge berühren.

⚠ VORSICHT – Verätzungsgefahr!

Beim Öffnen der Waschmittelschublade können Waschmittel und Pflegemittel aus dem Gerät spritzen. Ein Kontakt mit den Augen oder der Haut kann zu Reizungen führen.

▶ Bei Kontakt mit Waschmitteln oder Pflegemitteln gründlich die Augen oder Haut mit klarem Wasser spülen.
▶ Bei versehentlichem Verschlucken ärztlichen Rat einholen.
- Waschmittel und Pflegemittel für Kinder unzugänglich aufbewahren.

1.6 Sichere Reinigung und Wartung

⚠️ WARNUNG – Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

• Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
• Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
• Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brausen verwenden, um das Gerät zu reinigen.

⚠️ WARNUNG – Verletzungsgefahr!

Das Verwenden von nicht Original-Ersatzteilen und Original-Zubehör ist gefährlich.

- Nur Original-Ersatzeile und Original-Zubehör des Herstellers verwenden.

⚠️ WARNUNG – Vergiftungsgefahr!

Beim Verwenden von lösungsmittelhaltigen Reinigungsmitteln können giftige Dämpfe entstehen.

- Keine lösungsmittelhaltigen Reinigungsmittel verwenden.

2 Sachschäden vermeiden

ACHTUNG!

Ein Fehldosieren von Weichspülern, Waschmitteln, Pflegemitteln und Reinigungsmitteln kann die Gerätefunktion beeinträchtigen.

▶ Die Dosierempfehlungen der Hersteller beachten.

Das Überschreiten der maximalen Beladungsmenge beeinträchtigt die Gerätefunktion.

▶ Die maximale Beladungsmenge für jedes Programm beachten und nicht überschreiten. → "Programme", Seite 24

Das Gerät ist für den Transport mit Transportsicherungen gesichert. Nicht entfernte Transportsicherungen können zu Sachschäden und Geräteschäden führen.

• Vor Inbetriebnahme alle Transportsicherungen komplett entfernen und aufbewahren.
• Vor jedem Transport alle Transportsicherungen komplett einbauen, um Transportschäden zu vermeiden.

Der unsachgemäße Anschluss des Wasserzulaufschlauchs kann zu Sachschäden führen.

▶ Die Verschraubungen am Wasserzulauf handfest anziehen.
- Den Wasserzulaufschlauch möglichst direkt ohne zusätzliche Verbindungselemente wie Adapter, Verlängerung, Ventil oder Ähnliches an den Wasserhahn anschließen.
▶ Darauf achten, dass der Innendurchmesser des Wasserhahns mindestens 17 mm beträgt.
- Darauf achten, dass die Länge des Gewindes am Anschluss zum Wasserhahn mindestens 10 mm beträgt.

Ein zu geringer oder zu hoher Wasserdruck kann die Gerätefunktion beeinträchtigen.

• Sicherstellen, dass der Wasserruck an der Wasserversorgungsanlage mindestens 100 kPa (1 bar) und maximal 1000 kPa (10 bar) beträgt.
• Wenn der Wasserdruck den angegebenen Höchstwert überschreitet, muss ein Druckminderungsventil zwischen Trinkwasseranschluss und Schlauchset des Geräts installiert werden.
  Das Gerät nicht an die Mischbatterie eines drucklosen Heißwasser-aufbereiters anschließen.

Veränderte oder beschädigte Wasserschläuche können zu Sach- und Geräteschäden führen.

- Nie Wasserschläuche knicken, quetschen, verändern oder durchschneiden. - Nur mitgelieferte Wasserschläuche oder Original-Ersatzschläuche verwenden. - Nie benutzte Wasserschläuche wiederverwenden.

Ein Betrieb mit verschmutztem oder zu heißem Wasser kann zu Sachschäden und Geräteschäden führen.

Das Gerät ausschließlich mit kaltem Leitungswasser betreiben.

Ungeeignete Reinigungsmittel können die Oberflächen des Geräts beschädigen.

• Keine scharfen oder scheuernden Reinigungsmittel verwenden.
• Keine stark alkoholhaltigen Reinigungsmittel verwenden.
• Keine harten Scheuerkissen oder Putzschwämme verwenden.
  Das Gerät nur mit Wasser und einem weichen, feuchten Tuch reinigen.
• Bei Kontakt mit dem Gerät sofort alle Waschmittelreste, Sprühnebelreste oder Rückstände entfernen.

3 Umweltschutz und Sparen

3.1 Verpackung entsorgen

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

▶ Die einzelnen Bestandteile getrennt nach Sorten entsorgen.

3.2 Energie und Ressourcen sparen

Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Strom und Wasser.

Programme mit niedrigen Temperaturen und längeren Waschzeiten verwenden sowie die maximale Beladungsmenge ausnutzen.

√ Der Energieverbrauch und Wasserverbrauch ist am effizientesten.

Waschmittel entsprechend des Verschmutzungsgrads der Wäsche dosieren.

Für leichte bis normale Verschmutzung ist eine geringere Menge Waschmittel ausreichend. Beachten Sie die Dosierempfehlung des Waschmittelherstellers.

Waschtemperatur bei leicht und normal verschmutzter Wäsche reduzie-ren.

- Bei niedrigeren Temperaturen verbraucht das Gerät weniger Energie. Für leichte bis normale Verschmutzung sind auch geringere Temperaturen als auf dem Pflege-etikett angegeben ausreichend.

Maximale Schleuderdrehzahl einstellen, wenn die Wäsche anschließend im Wäschetrockner getrocknet werden soll.

√ Trockenere Wäsche verkürzt die Programmdauer beim Trocknen und senkt den Energieverbrauch. Mit höherer Schleuderdrehzahl sinkt die Restfeuchte in der Wäsche und die Lautstärke des Schleudergeräuschs steigt.

Wäsche ohne Vorwäsche waschen.

Das Waschen mit Vorwäsche verlängert die Programmdauer und erhöht den Energieverbrauch und Wasserverbrauch.

Das Gerät verfügt über eine Mengen- automatik.

√ Die Mengenautomatik passt den Wasserverbrauch und die Programmdauer optimal an die Textilart und die Beladungsmenge an.

3.3 Energiesparmodus

Wenn Sie das Gerät längere Zeit nicht bedienen, schaltet es sich automatisch in den Energiesparmodus. Der Energiesparmodus wird beendet, indem Sie das Gerät erneut bedienen.

4 Aufstellen und Anschließen

4.1 Gerät auspacken

ACHTUNG!

In der Trommel verbleibende Gegenstände, die nicht für den Betrieb im Gerät vorgesehen sind, können zu Sachschäden und Geräteschäden führen.

• Vor dem Betrieb diese Gegenstände und das mitgelieferte Zubehör aus der Trommel entfernen.
• Verpackungsmaterial und Schutzhüllen komplett vom Gerät entfernen.
  → "Verpackung entsorgen", Seite 12
• Das Gerät auf sichtbare Beschädigungen prüfen.
• Die Tür öffnen.
• Das Zubehör aus der Trommel entfernen.
• Die Tür schließen.

4.2 Lieferumfang

Prüfen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung.

ACHTUNG!

Ein Betrieb mit unvollständigem oder defektem Zubehör kann die Gerätefunktion beeinträchtigen oder zu Sachschäden und Geräteschäden führen.

• Nicht das Gerät mit unvollständigem oder defektem Zubehör betreiben.
• Entsprechendes Zubehör vor dem Betrieb des Geräts ersetzen.
  → "Zubehör", Seite 27

Hinweis: Das Gerät wurde im Werk auf einwandfreie Funktion geprüft. Dabei können Wasserflecken im Gerät zurückbleiben. Die Flecken verschwinden nach dem ersten Waschgang.

Die Lieferung besteht aus:

■ Waschmaschine
■ Begleitunterlagen
■ Transportsicherungen → "Transportsicherungen entfernen", Seite 14
■ Abdeckkappen
■ Wasserzulaufschlauch → "Wasserzulaufschlauch anschließen", Seite 15

4.3 Anforderungen an den Aufstellort

WARNING

Stromschlaggefahr!

Das Gerät enthält spannungsführende Teile. Das Berühren von spannungsführenden Teilen ist gefährlich.

- Nicht das Gerät ohne Abdeckplatte betreiben.

WARNING

Verletzungsgefahr!

Beim Betrieb auf einem Sockel kann das Gerät kippen.

▶ Die Gerätefüße vor Inbetriebnahme auf einem Sockel unbedingt mit den Haltelaschen → Seite 27 des Herstellers befestigen.

ACHTUNG!

Gefrierendes Restwasser im Gerät kann zu Geräteschäden führen.

- Nicht das Gerät in frostgefährdeten Bereichen oder im Freien aufstellen und betreiben.

de Aufstellen und Anschließen

Wenn das Gerät über 40° geneigt wird, kann Restwasser des Geräts auslaufen und Sachschäden verursachen.

Das Gerät vorsichtig neigen.
Das Gerät stehend transportieren.

Aufstellort Anforderungen

Sockel Das Gerät mit

Haltelaschen → Seite 27 befestigen.

Holzbalkendecke

Das Gerät auf einer wasserbeständigen Holzplatte (Stärke mind. 30 mm) aufstellen, die fest mit dem Fußboden verschraubt ist.

Küchenzeile Das

unter durchgehender Arbeitsplatte aufstellen, die fest mit den Nachbarschränken verbunden ist. Erforderliche Nischenbreite: 60 cm.

An einer Wand Keine Netzan-

schlussleitung und keine Schläuche zwi- schen Wand und Gerät einklem- men.

Hinweis: Wenn Sie die Waschmaschine mit einem Trockner als Wasch-Trocken-Säule aufstellen wol-

len, muss zuvor die Arbeitsplatte Ihrer Waschmaschine getauscht werden.

Für den Austausch der Arbeitsplatte kontaktieren Sie bitte unseren Kundendienst → Seite 47.

4.4 Transportsicherungen entfernen

Das Gerät ist für den Transport mit Transportsicherungen auf der Geräterückseite gesichert.

Hinweis: Bewahren Sie die Schrauben der Transportsicherungen und die Hülsen für einen späteren Transport auf.

→ "Transportsicherungen einsetzen", Seite 46

1. Die Schläuche aus den Halterungen ziehen.

1. Alle Schrauben der 4 Transportsicherungen mit einem Schraubenschlüssel SW13 lösen ① und entfernen ②

1. Die Netzanschlussleitung von der Halterung entfernen.

1. Die 4 Hülsen entfernen.

1. Die 4 Abdeckkappen einsetzen.

1. Die 4 Abdeckkappen nach unten schieben.

Hinweis: Um die Transportsicherungen für den Transport in das Gerät einzusetzen, machen Sie diese Schritte rückgängig in umgekehrter Reihenfolge.

4.5 Gerät anschließen

Wasserzulaufschlauch anschließen

Hinweis: Stellen Sie sicher, dass Sie das Gerät an einen Wasserzulauf mit einer Sicherheitseinrichtung gegen Trinkwasserverunreinigung durch Rückfließen (gem. DIN EN 1717) anschließen. Die hierfür vorgesehenen Anschlussventile/Wasserhähne sind bei ordnungsgemäßer Hausinstallation mit dieser Sicherheitseinrichtung ausgestattet.

de Aufstellen und Anschließen

1. Den Wasserzulaufschlauch am Gerät anschließen.

1. Den Wasserzulaufschlauch am Wasserhahn (26,4 mm = 3/4") anschließen.

1. Den Wasserhahn vorsichtig öffnen und prüfen, ob die Anschlussstellen dicht sind.

Anschlussarten Wasserablauf

Die Informationen helfen Ihnen, dieses Gerät an den Wasserablauf anzuschließen.

ACHTUNG!

Beim Abpumpen steht der Wasserablaufschlauch unter Druck und kann sich von der installierten Anschlussstelle lösen.

- Den Wasserablaufschlauch gegen unbeabsichtigtes Lösen sichern.

Hinweis: Beachten Sie die Abpumphöhen.

Die Abpumphöhen betragen: minimal: 60 cm, maximal: 100 cm

Siphon Die Anschluss-

stelle mit einer Schlauchschelle (24-40 mm) sichern.

Waschbecken Den Wasserab-

laufschlauch mit einem Krümmer → Seite 27 fixieren und sichern.

Kunststoffrohr mit Gummimuffe

Den Wasserab- laufschlauch mit einem Krümmer → Seite 27 fixie- ren und sichern.

4.6 Gerät ausrichten

Um Geräusche und Vibrationen zu reduzieren und ein Wandern des Geräts zu vermeiden, richten Sie das Gerät richtig aus.

1. Die Kontermuttern im Uhrzeigersinn mit einem Schraubenschlüssel SW17 lösen.

1. Um das Gerät auszurichten, die Gerätefüße drehen. Die Ausrichtung mit einer Wasserwaage prüfen.

Alle Gerätefüße müssen fest auf dem Boden stehen.

1. Die Kontermuttern mit einem Schraubenschlüssel SW17 handfest gegen das Gehäuse festziehen.

Den Gerätefuß dabei festhalten und nicht in der Höhe verstellen.

4.7 Gerät elektrisch anschließen

Hinweis: Ihre elektrische Hausinstallation für dieses Gerät muss den lokalen gesetzlichen Bestimmungen und Sicherheitsvorschriften entsprechen und sollte einen Fehlerstrom-Schutzschalter enthalten.

1. Den Netzstecker der Netzanschlussleitung des Geräts in eine Steckdose in der Nähe des Geräts stecken.
   Die Anschlussdaten des Geräts finden Sie in den Technischen Daten → Seite 48.
2. Den Netzstecker auf festen Sitz prüfen.

5 Kennenlernen

5.1 Gerät

Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts.

Je nach Gerätetyp können Einzelheiten im Bild abweichen, z. B. Farbe und Form.

1	Wartungsklappe der Laugen-pumpe → Seite 34
2	Tür
3	Waschmittelschublade → Seite 18
4	Bedienfeld → Seite 19
5	Wasserablaufschlauch → Seite 16
6	Netzanschlussleitung → Seite 17

7	Transportsicherungen → Seite 14

5.2 Waschmittelschublade

Hinweis: Beachten Sie die Angaben der Hersteller zur Verwendung und Dosierung der Waschmittel und Pflegemittel und die Angaben in den Programmbeschreibungen.

→ "Programme", Seite 24

1	Kammer II: Waschmittel für die Hauptwäsche
2	Kammer ✉Weichspüler
3	Kammer I: Waschmittel für die Vorwäsche

5.3 Bedienfeld

Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.

1 Programme → Seite 24
2 Programmwähler → Seite 28
3 Display → Seite 21
4 Tasten → Seite 23

6 Vor dem ersten Gebrauch

Bereiten Sie das Gerät für die Verwendung vor.

6.1 Leerwaschgang starten

Ihr Gerät wurde vor Verlassen des Werks eingehend geprüft. Um mögliches Restwasser zu entfernen, waschen Sie das erste Mal ohne Wäsche.

1. Den Programmwähler auf Baumwolle 90°C stellen.
2. Die Tür schließen.
3. Die Waschmittelschublade herausziehen.
4. Etwa 1 Liter Leitungswasser in die Kammer II füllen.

1. Pulvervollwaschmittel in die Kammer II einfüllen.

Um Schaumbildung zu vermeiden, verwenden Sie nur die Hälfte der vom Waschmittelhersteller empfohlenen Waschmittelmenge für leichte Verschmutzung. Kein Woll-waschmittel oder Feinwaschmittel verwenden.

1. Die Waschmittelschublade einschieben.
2. Um das Programm zu starten, auf ▷ II Start / Nachlegen drücken.

Das Display zeigt die verbleibende Programmdauer.

Das Display zeigt nach Programmende: "End".

1. Den ersten Waschgang starten oder den Programmwähler auf Aus stellen, um das Gerät auszuschalten.

→ "Grundlegende Bedienung", Seite 28

7 Display

Im Display sehen Sie die aktuellen Einstellwerte, Auswahlmöglichkeiten oder Hinweistexte.

Anzeige Benennung mehr Informationen
0:401	Programmdauer / Restzeit des Pro-gramms	Voraussichtliche Programmdauer oder Restzeit des Programms in Stunden und Minuten.
10h1	Programmende-zeit	→ "Tasten", Seite 23
7,01	Beladungsemp-fehlung	Maximale Beladungsmenge für das einge-stellte Programm in kg.
-- -- - 1200 Schleuderdrehzahl Eingestellte Schleuderdrehzahl in U/min. → "Tasten", Seite 230: ohne Endschleudern, nur Abpumpen-- -: Spülstopp, ohne Abpumpen
	Waschen Programmstatus
	Spülen Programmstatus
	Schleudern Programmstatus
-- -- Spülstopp Programmstatus
End Programmende Programmstatus
1 Beispiel

Anzeige Benennung mehr Informationen
	Kindersicherung ■ leuchtet: Die Kindersicherung ist aktiviert.■ blinkt: Die Kindersicherung ist aktiviert und das Gerät wurde bedient.→ "Kindersicherung deaktiveren",Seite 31
	Tür ■ leuchtet: Die Tür ist verriegelt und kann nicht geöffnet werden.■ blinkt: Die Tür ist nicht geschlossen.■ aus: Die Tür ist entriegelt und kann geöffnet werden.
[XX86]	Wasserhahn ■ Kein Wasserdruck.■ Der Wasserdruck ist zu gering.
E:35 / -101	Fehler Fehlercode, Fehleranzeige, Signal.
1 Beispiel

8 Tasten

Die Auswahl der Programmeinstellungen ist abhängig vom eingestellten Programm.

Taste Auswahl mehr Informationen
▷ II Start / Nachle-gen	■ starten■ abbrechen■ pausieren	Programm starten, abbrechen oder pausieren.
Fertig in bis zu 24 Stunden Die Programmendezeit festlegen.Die Programmdauer ist bereits in der eingestellten Stundenzahl enthalten.Nach Programmstart wird die Pro-grammdauer angezeigt.
Schleudern - --- - 1200 Die Schleuderdrehzahl anpassen oder-- (Spülstopp) aktivieren.Eingestellte Schleuderdrehzahl in U/min.Mit der Auswahl -- wird das Was-ser am Ende des Waschgangs nicht abgepumpt und das Schleudern deak-tiviert. Die Wäsche bleibt im Spülwas-ser liegen.
→ 3s ■ aktivieren■ deaktivieren		→ "Kindersicherung", Seite 31

9 Programme

Hinweis: Die Pflegeetiketten der Wäsche geben Ihnen zusätzliche Hinweise zur Programmwahl.

Programm Beschreibung max.		Bela-dung(kg)
Baumwolle Strapazierfähige Textilien aus Baumwolle, Leinen und Mischgewebe waschen.Programmeinstellung:■ max. 90 °C■ max. 1200 U/min		7,0
Eco 40-60 Textilien aus Baumwolle, Leinen und Mischgewebe waschen.Hinweis:Textilien, die laut Pflegesymbol von 40 °C bis zu 60 °C waschbar sind, können gemeinsam gewaschen werden.Die Waschwirkung entspricht der bestmöglichen Waschwirkungsklasse nach den gesetzlichen Vorgaben.Für dieses Programm wird die Waschtemperatur automatisch je nach Beladungsmenge angepasst, um eine optimale Energieeffizienz bei bestmöglicher Waschwirkung zu erreichen. Die Waschtemperatur kann nicht geändert werden.Programmeinstellung:Hinweis:Die Temperatur ist in diesem Programm nicht einstellbar und wird automatisch festgelegt.■ max. - °C■ max. 1200 U/min		7,0
Baumwolle + Vorwäsche	Strapazierfähige Textilien aus Baumwolle, Leinen und Mischgewebe waschen.Programm mit Vorwäsche für stark verschmutzte Wäsche.Teilen Sie das Waschmittel in der Waschmittelschublade für die Vor- und Hauptwäsche auf.→ "Waschmittelschublade", Seite 18Programmeinstellung:■ max. 40 °C■ max. 1200 U/min	7,0
Baumwolle Schnell	Strapazierfähige Textilien aus Baumwolle, Leinen und Mischgewebe waschen.Zeitverkürztes Programm für normal verschmutzte Wäsche.Programmeinstellung:■ max. 40 °C■ max. 1200 U/min	4,0
Pflegeleicht Textilien aus Synthetik und Mischgewebe waschen.Programmeinstellung:■ max. 40 °C■ max. 1200 U/min		4,0
Schnell / Mix Textilien aus Baumwolle, Leinen, Synthetik und Mischgewebe waschen.Geeignet für leicht verschmutzte Wäsche.Programmeinstellung:■ max. 40 °C■ max. 1200 U/min		4,0
Fein Empfindliche, waschbare Textilien aus Seide, Visko-se und Synthetik waschen.Verwenden Sie ein Waschmittel für Feinwäsche oder Seide.Hinweis:Waschen Sie besonders empfindliche Textilien oder Textilien mit Haken, Ösen oder Bü-geln im Wäschenetz.Programmeinstellung:■ max. 30 °C■ max. 800 U/min		2,0
Wolle Hand- und maschinenwaschbare Textilien aus Wol-le oder mit Wollanteil waschen.Um ein Schrumpfen der Wäsche zu vermeiden, bewegt die Trommel die Textilien besonders scho-nend mit langen Pausen.Verwenden Sie ein Waschmittel für Wolle.Programmeinstellung:■ max. 30 °C■ max. 800 U/min		2,0
Spülen Spülen mit anschließendem Schleudern und Was-ser abpumpen.Programmeinstellung: max. 1200 U/min		-
Schleudern / Abpumpen	Schleudern und Wasser abpumpen.Wenn Sie nur das Wasser abpumpen wollen, aktivieren Sie 0. Die Wäsche wird nicht geschleudert.Programmeinstellung: max. 1200 U/min	-
Hygiene Strapazierfähige Textilien aus Baumwolle, Leinen und Mischgewebe waschen.Geeignet für Allergiker und bei erhöhten hygienischen Ansprüchen.Hinweis:Wenn die eingestellte Temperatur erreicht ist, bleibt diese während des gesamten Waschprozesses konstant.Programmeinstellung:■ max. 60 °C■ max. 1200 U/min	6,5

10 Zubehör

Verwenden Sie Originalzubehör. Es ist auf Ihr Gerät abgestimmt.

Hinweis: Einige Zubehöre sind in weiteren Farben verfügbar. Kontaktieren Sie den

→ "Kundendienst", Seite 47.

	Verwendung Bestellnummer
Verlängerung Wasserzu-laufschlauch	Kaltwasser- oder Aquas-top-Wasserzulauf-schlauch verlängern (2,50 m).	WMZ2381
Haltelaschen Standsicherheit des Geräts verbessern.		WMZ2200, WX975600
Längerer Wasserzulauf-schlauch	Standard-Wasserzulauf-schlauch durch längeren Schlauch (2,20 m) ersetzen.	00353925
Krümmer Wasserablaufschlauch fixieren.		00655300
Flüssigwaschmittelein-satz	Flüssigwaschmittel do-sieren.	00637516
Podest Gerät erhöht aufstellen,damit es leicht beladen und entladen werden kann.		WMZPW20W,WZWP20W
Anschlussventil Anschlussventil als Sicherheitseinrichtung gegen Rückfließen von Wasser in das Leitungs-netz.		10015611

11 Wäsche

11.1 Wäsche vorbereiten

ACHTUNG!

In der Wäsche verbleibende Gegenstände können die Wäsche und die Trommel beschädigen.

- Vor dem Betrieb alle Gegenstände aus den Taschen der Wäsche entfernen.

Hinweis

Wenn Sie Ihre Wäsche vorbereiten, schonen Sie das Gerät und die Textilien.

■ Sand und Erde ausbürsten
■ Wäsche nach Farbe und Textilien sortieren und dabei Pflegekennzeichen beachten
■ Reißverschlüsse, Klettverschlüsse, Haken und Ösen schließen
■ Stoffgürtel, Stoffbänder und Kordeln zusammenbinden
■ Gardinenröllchen und Bleibänder entfernen
- kleine oder empfindliche Wäsche-stücke im Wäschenetz waschen
■ große und kleine Wäschestücke zusammen waschen
■ Wäsche mit frischen Flecken umgehend waschen
■ Wäsche mit getrockneten Flecken vorbehandeln und mehrmals waschen
■ Wäsche auseinandergefaltet in die Trommel legen

12 Waschmittel und Pflegemittel

Herstellerangaben zur Verwendung und Dosierung finden Sie auf der Verpackung.

Hinweise

■ beim Verwenden von Flüssig-waschmitteln nur selbstfließende Flüssigwaschmittel verwenden
■ keine unterschiedlichen Flüssig-waschmittel mischen
■ keine Waschmittel und Weichspüler mischen
■ keine überlagerten und stark verdickten Produkte verwenden
- keine lösemittelhaltigen, ätzenden oder ausgasenden Mittel verwenden
■ Färbemittel sparsam verwenden, Salz kann Edelstahl angreifen
■ keine Entfärbemittel im Gerät verwenden

13 Grundlegende Bedienung

13.1 Gerät einschalten

Voraussetzung: Das Gerät ist sachgemäß aufgestellt und angeschlossen.

→ "Aufstellen und Anschließen", Seite 13

- Den Programmwähler auf ein Programm stellen.

13.2 Programm einstellen

1. Programmwähler drehen und auf das gewünschte Programm stellen. → "Programme", Seite 24

2. Wenn gewünscht, die Programm-einstellungen anpassen. → "Programmeinstellungen anpassen", Seite 29

13.3 Programmeinstellungen anpassen

Voraussetzung: Ein Programm ist eingestellt.

→ "Programm einstellen", Seite 28

▶ Die Programmeinstellungen anpassen. → "Tasten", Seite 23

Hinweis: Die Programmeinstellungen werden nicht dauerhaft für das Programm gespeichert.

13.4 Wäsche einlegen

Hinweis: Um Knitterbildung zu vermeiden, beachten Sie die maximale Beladung der Programme.

→ "Programme", Seite 24

Voraussetzungen

■ Die Wäsche ist vorbereitet und sortiert.
→ "Wäsche", Seite 28
■ Die Trommel ist leer.

1. Die Tür öffnen.

2. Die Wäsche in die Trommel legen.

3. Die Tür schließen.

Stellen Sie sicher, dass keine Wäsche in der Tür eingeklemmt ist.

13.5 Dosierhilfe für Flüssig-waschmittel einsetzen

Wenn Sie die Dosierhilfe als Zubehör bestellen, müssen Sie die Dosierhilfe einsetzen.

1. Die Waschmittelschublade herausziehen.

2. Den Einsatz runterdrücken und die Waschmittelschublade entnehmen.

1. Die Dosierhilfe einsetzen.

1. Die Waschmittelschublade einsetzen.

13.6 Waschmittel und Pflege- mittel einfüllen

Hinweise

• Nutzen Sie die Dosierhilfe für Flüssigwaschmittel nicht bei gelartigen Waschmitteln, Waschpulver, aktivierter Vorwäsche oder Fertig in-Zeit.
  ■ Beachten Sie die Hinweise zu Waschmittel und Pflegemittel → Seite 28.

• Die Waschmittelschublade herausziehen.

• Das Waschmittel einfüllen. → "Waschmittelschublade", Seite 18

de Bedienung

1. Wenn gewünscht, das Pflegemittel einfüllen.
2. Die Waschmittelschublade einschieben.

13.7 Programm starten

Voraussetzung: Ein Programm ist eingestellt.

→ "Programm einstellen", Seite 28

▶ AufStart / Nachlegen drücken.
√ Die Trommel dreht sich und es erfolgt eine Beladungserkennung, die bis zu 2 Minuten dauern kann und danach läuft das Wasser ein.
Das Display zeigt die Programm-dauer oder die Programmendezeit.
Das Display zeigt nach Programmende: "End".

13.8 Wäsche einweichen

Hinweis: Es ist kein zusätzliches Waschmittel notwendig. Die Wasch-lauge wird anschließend zum Waschen verwendet.

1. Das Programm starten.
2. Um das Programm zu pausieren, nach ca. 10 Minuten auf ▷ Start / Nachlegen drücken.
3. Um das Programm fortzusetzen, nach der gewünschten Einweichzeit auf ▷ Start / Nachlegen drücken.

13.9 Wäsche nachlegen

Nach Programmstart können Sie die Wäsche je nach Programmstatus entnehmen oder nachlegen.

1. Auf Start / Nachlegen drücken. Das Gerät pausiert.
   Hinweis: Wenn Sie Wäsche nachlegen möchten, beachten Sie die Hinweise im Display. → "Display", Seite 22

2. Die Tür öffnen.

3. Die Wäsche nachlegen oder entnehmen.

4. Die Tür schließen.
5. Auf ▷Start / Nachlegen drücken.

13.10 Programm abbrechen

1. Auf ▷Start / Nachlegen drücken.
2. Die Tür öffnen.
   Bei hoher Temperatur und hohem Wasserstand bleibt die Tür aus Sicherheitsgründen verriegelt.
3. Bei hoher Temperatur starten Sie das Programm Spülen.

4. Bei hohem Wasserstand starten Sie das Programm Schleudern oder stellen Sie ein geeignetes Programm ein zum Abpumpen. → "Programme", Seite 24

5. Die Wäsche entnehmen. → "Wäsche entnehmen", Seite 30

13.11 Programm bei Spül- stopp fortsetzen

Voraussetzungen

■ Der Spülstopp ist aktiviert.
→ "Tasten", Seite 23
■ Der letzte Spülgang des eingestellten Programms ist beendet und die Wäsche liegt im Spülwasser.

1. Das Programm Schleudern oder ein Programm zum Abpumpen einstellen. → "Programme", Seite 24

2. Auf ▷Start / Nachlegen drücken.

13.12 Wäsche entnehmen

1. Die Tür öffnen.
2. Die Wäsche aus der Trommel nehmen.

13.13 Gerät ausschalten

1. Den Programmwähler auf Aus stellen.

2. Den Wasserhahn schließen.

3. Die Gummimanschette trocken wischen und Fremdkörper entfernen.

1. Die Gerätetür und die Waschmittelschublade offen lassen, damit Restwasser abtrocknen kann.

Um das laufende Programm nicht abzubrechen, muss der Programmwähler auf dem Ausgangsprogramm stehen.

√ Im Display erlischt.

14 Kindersicherung

Sichern Sie Ihr Gerät gegen ein versehentliches Bedienen an den Bedienelementen.

14.1 Kindersicherung aktivieren

• Auf beide Tasten -3s ca. 3 Sekunden drücken.
  Das Display zeigt.
  √ Die Bedienelemente sind gesperrt.
  √ Die Kindersicherung bleibt auch nach dem Ausschalten des Geräts und bei Stromausfall aktiv.

14.2 Kindersicherung deakti- veren

Voraussetzung: Um die Kindersicherung zu deaktivieren, muss das Gerät eingeschaltet sein.

- Auf beide Tasten -3s ca. 3 Sekunden drücken.

15 Grundeinstellungen

Sie können die Grundeinstellungen Ihres Geräts auf Ihre Bedürfnisse einstellen.

15.1 Übersicht der Grundeinstellungen

Grundeinstellung	Programmposition	Wert Beschreibung
Endesignal 2 0 (aus)		1 (leise)2 (mittel)3 (laut)4 (sehrlaut)	Die Lautstärke des Signals nach Programmende einstellen.
Tastensignal 3 0 (aus)		1 (leise)2 (mittel)3 (laut)4 (sehrlaut)	Die Lautstärke des Signals beim Anwählen der Tasten einstellen.
Programmzähler	5	42^1	Die Anzahl der beendeten Programme anzeigen.
^1 Beispiel

15.2 Grundeinstellungen ändern

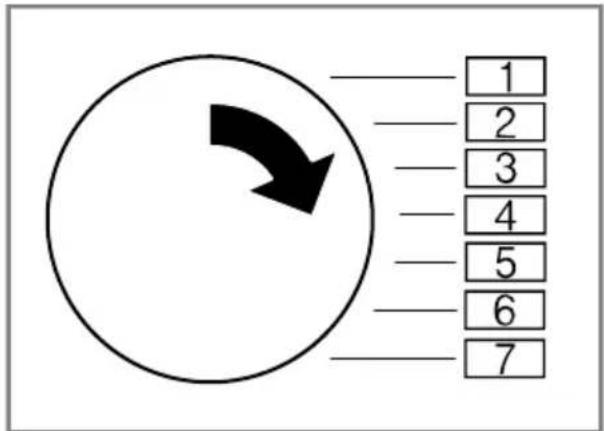

1. Den Programmwähler auf Position 1 einstellen.

1. Auf Start / Nachlegen drücken und gleichzeitig den Programmwähler auf Position 2 einstellen.

Das Display zeigt den aktuellen Wert.

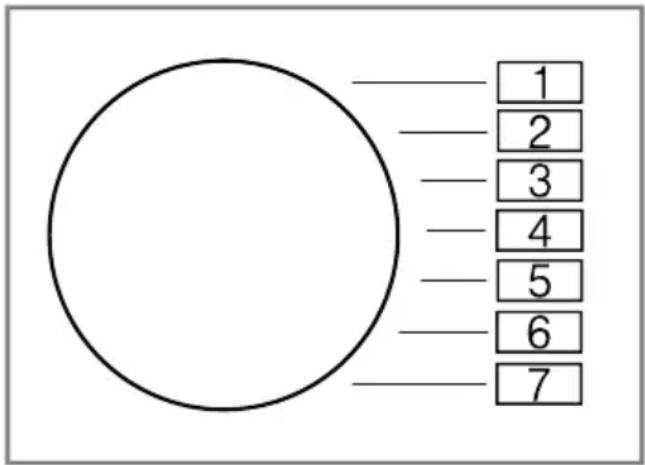

3. Den Programmwähler auf die gewünschte Position einstellen. → "Übersicht der Grundeinstellungen", Seite 32
4. Um den Wert zu ändern, auf Fertig in drücken.
5. Um die Änderung zu speichern, das Gerät ausschalten.

16 Reinigen und Pflegen

Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.

16.1 Trommel reinigen

VORSICHT

Verletzungsgefahr!

Das dauerhafte Waschen mit niedrigen Temperaturen und eine fehlende Belüftung des Geräts können die Trommel beschädigen und zu Verletzungen führen.

▶ Regelmäßig ein Programm zur Reinigung der Trommel ausführen oder mit Temperaturen von mindestens 60°C waschen.
Das Gerät nach jedem Betrieb bei geöffneter Tür und Waschmittel-schublade trocknen lassen.
Das Programm Baumwolle 90°C ohne Wäsche mit Pulvervollwaschmittel durchführen.

16.2 Waschmittelschublade reinigen

1. Die Waschmittelschublade herausziehen.
2. Den Einsatz runterdrücken und die Waschmittelschublade entfernen.

de Reinigen und Pflegen

1. Den Einsatz von unten nach oben herausziehen.

1. Die Waschmittelschublade und den Einsatz mit Wasser und Bürste reinigen und abtrocknen.

1. Den Einsatz einsetzen und einrasten.

1. Die Öffnung für die Waschmittelschublade reinigen.

1. Die Waschmittelschublade einschieben.

16.3 Laugenpumpe reinigen

Reinigen Sie die Laugenpumpe bei Störungen, z. B. bei Verstopfungen oder Klappergeräuschen.

Laugenpumpe leeren

1. Den Wasserhahn schließen.
2. Das Gerät ausschalten. → "Gerät ausschalten", Seite 30
3. Den Netzstecker des Geräts vom Stromnetz trennen.
4. Die Wartungsklappe öffnen und abnehmen.

1. Ein ausreichend großes Gefäß unter die Öffnung schieben.

1. VORSICHT - Verbrühungsgefahr! Die Waschlauge wird beim Waschen mit hohen Temperaturen heiß.

- Nicht die heiße Waschlauge berühren.

Um die Waschlauge in das Gefäß abfließen zu lassen, den Pumpendeckel vorsichtig rausdrehen.

Laugenpumpe reinigen

Voraussetzung: Die Laugenpumpe ist leer. → Seite 34

1. Den Innenraum, das Gewinde des Pumpendeckels und das Pumpengehäuse reinigen.

Der Pumpendeckel besteht aus zwei Bauteilen die zur Reinigung auseinandergebaut werden können.

1. Sicherstellen, dass sich das Flügelrad der Laugenpumpe drehen lässt.

2. Den Pumpendeckel einsetzen.

- Sicherstellen, dass die Bauteile des Pumpendeckels korrekt montiert sind.

1. Den Pumpendeckel bis zum Anschlag zudrehen.

Der Griff des Pumpendeckels muss senkrecht stehen.

de Reinigen und Pflegen

1. Die Wartungsklappe einsetzen und schließen.

Vor dem nächsten Waschen

Um zu verhindern, dass beim nächsten Waschen Waschmittel ungenutzt in den Ablauf fließt, führen Sie ein geeignetes Programm zum Abpumpen durch, nachdem Sie die Laugenpumpe entleert haben.

1. Den Wasserhahn öffnen.
2. Den Netzstecker einstecken.
3. Das Gerät einschalten.
4. Einen Liter Wasser in die Kammer II füllen.
5. Wählen Sie ein geeignetes Programm zum Abpumpen.
   → "Programme", Seite 24

17 Störungen beheben

Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten.

WARNUNG

Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

▶ Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
- Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
- Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Störung Ursache und Störungsbehebung

Das Display ist erloschen und ▷Start /Nachlegen blinkt.

Energiesparmodus ist aktiv.► Drücken Sie eine beliebige Taste.√ Das Display leuchtet wieder.

"E:30 / -80" Abflussrohr oder Wasserablaufschlauch ist verstopft.

- Reinigen Sie das Abflussrohr und den Wasserablaufschlauch.

Abflussrohr oder Wasserablaufschlauch ist geknickt oder eingeklemmt.

- Stellen Sie sicher, dass das Abflussrohr und der Wasserablaufschlauch nicht geknickt oder eingeklemmt sind.

Laugenpumpe ist verstopft.

▶ → "Laugenpumpe reinigen", Seite 34

Wasserablaufschlauch ist zu hoch angeschlossen.

- Montieren Sie den Wasserablaufschlauch in maximal 1 Meter Höhe.

Pumpendeckel ist nicht korrekt zusammengesetzt.

- Setzen Sie den Pumpendeckel korrekt zusammen.

Waschmitteldosierung ist zu hoch.

- Sofortmaßnahme: Mischen Sie einen Esslöffel Weichspüler mit 0,5 Liter Wasser und füllen Sie die Mischung in die linke Kammer ein (nicht bei Outdoor-, Sportswear- und Daunen-Textilien).

- Verringern Sie beim nächsten Waschgang mit gleicher Beladung die Waschmittelmenge.

Unzulässige Verlängerung am Wasserablaufschlauch montiert.

Störung Ursache und Störungsbehebung
"E:30 / -80" ▶ Entfernen Sie unzulässige Verlängerungen am Wasserablaufschlauch.→ "Gerät anschließen", Seite 15
	Pumpendeckel ist nicht vollständig eingeschraubt.▶ Stellen Sie sicher, dass der Pumpendeckel bis zum Anschlag in das Gerät eingeschraubt ist. Der Griff des Pumpendeckels muss senkrecht stehen.
"E:36 / -25 / -26" Laugenpumpe ist verstopft.→ "Laugenpumpe reinigen", Seite 34.
"E:60 / -2B" Unwuchtkontrollsystem hat das Schleudern aufgrund ungleichmäßiger Wäscheverteilung abgebrochen.▶ Verteilen Sie die Wäsche in der Trommel neu.Hinweis: Legen Sie möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.
"E:30 / -10" und/oder Wasserdruck ist gering.Keine Behebung möglich.
	Siebe im Wasserzulauf sind verstopft.▶ Reinigen Sie die Siebe im Wasserzulauf.
	Wasserhahn ist geschlossen.▶ Öffnen Sie den Wasserhahn.
	Wasserzulaufschlauch ist geknickt oder eingeklemmt.▶ Stellen Sie sicher, dass der Wasserzulaufschlauch nicht geknickt oder eingeklemmt ist.
	Wasserstandmessssystem defekt.Hinweis: Mit der Fehlermeldung startet das Geräte einen Abpumpvorgang.1. Warten Sie zunächst ca. 5 Minuten, bis der Abpumpvorgang beendet ist.2. Um die Fehlermeldung zurück zu setzen, schalten Sie das Gerät aus.3. Schalten sie das Gerät wieder ein.4. Wenn die Fehlermeldung erneut angezeigt wird, ru- fen Sie den Kundendienst.→ "Kundendienst", Seite 47
Leuchtet. Temperatur ist zu hoch.▶ Warten Sie bis die Temperatur gesunken ist.▶ → "Programm abbrechen", Seite 30
	Wasserstand ist zu hoch.
leuchtet. ▶ Wählen Sie ein geeignetes Programm zum Abpumpen.→ "Programme", Seite 24
blinkt. Tür ist nicht geschlossen.▶ Schließen Sie die Tür.
Alle anderen Fehlercodes.	Funktionsstörung▶ Rufen Sie den Kundendienst.→ "Kundendienst", Seite 47
"E:30/-20" Magnetventil defekt.▶ Rufen Sie den Kundendienst.→ "Kundendienst", Seite 47
Gerät funktioniert nicht.	Netzstecker der Netzanschlussleitung ist nicht eingesteckt.▶ Schließen Sie das Gerät am Stromnetz an.
	Sicherung im Sicherungskasten hat ausgelöst.▶ Prüfen Sie die Sicherung im Sicherungskasten.
	Stromversorgung ist ausgefallen.▶ Prüfen Sie, ob die Raumbeleuchtung oder andere Geräte im Raum funktionieren.
Programm startet nicht.	▷ II Start / Nachlegen wurde nicht gedrückt.▶ Drücken Sie▷ |Start / Nachlegen.
	Tür ist nicht geschlossen.1. Schließen Sie die Tür.2. Zum Starten des Programms drücken Sie▷Start / Nachlegen.
	Kindersicherung ist aktiviert.▶ Kindersicherung deaktivieren.→ "Kindersicherung deaktiveren", Seite 31
	Fertig in ist aktiviert.▶ Prüfen Sie, ob Fertig in aktiviert ist.→ "Tasten", Seite 23
Programm startet nicht.	Wäsche ist in der Tür eingeklemmt.1. Öffnen Sie die Tür erneut.2. Entfernen Sie eingeklemmte Wäsche.3. Schließen Sie die Tür.4. Zum Starten des Programms drücken Sie ▷Start / Nachlegen.
Tür lässt sich nicht öffnen.	"- --" ist aktiviert.► Setzen Sie das Programm fort indem Sie Schleudern oder Abpumpen wählen und ▷Start / Nachlegen drücken.→ "Programm bei Spülstopp fortsetzen", Seite 30
	Temperatur ist zu hoch.► Warten Sie bis die Temperatur gesunken ist.► Programm abbrechen.→ "Programm abbrechen", Seite 30
	Wasserstand ist zu hoch.► Wählen Sie ein geeignetes Programm zum Abpumpen.→ "Programme", Seite 24
	Stromausfall.► Öffnen Sie die Tür mit der Notentriegelung.→ "Notentriegelung", Seite 46
Waschlauge wird nicht abgepumpt.	Abflussrohr oder Wasserablaufschlauch ist verstopft.► Reinigen Sie das Abflussrohr und den Wasserablaufschlauch.
	Abflussrohr oder Wasserablaufschlauch ist geknickt oder eingeklemmt.► Stellen Sie sicher, dass das Abflussrohr und der Wasserablaufschlauch nicht geknickt oder eingeklemmt sind.
	Laugenpumpe ist verstopft.► → "Laugenpumpe reinigen", Seite 34
	"- --" ist aktiviert.► Setzen Sie das Programm fort indem Sie Schleudern oder Abpumpen wählen und ▷Start / Nachlegen drücken.→ "Programm bei Spülstopp fortsetzen", Seite 30
	Wasserablaufschlauch ist zu hoch angeschlossen.► Montieren Sie den Wasserablaufschlauch in maximal 1 Meter Höhe.
	Pumpendeckel ist nicht korrekt zusammengesetzt.
Waschlauge wird nicht abgepumpt.	► Setzen Sie den Pumpendeckel korrekt zusammen.
	Waschmitteldosierung ist zu hoch.► Sofortmaßnahme: Mischen Sie einen Esslöffel Weichspüler mit 0,5 Liter Wasser und füllen Sie die Mischung in die linke Kammer ein (nicht bei Outdoor-, Sportswear- und Daunen-Textilien).► Verringern Sie beim nächsten Waschgang mit gleicher Beladung die Waschmittelmenge.
	Unzulässige Verlängerung am Wasserablaufschlauch montiert.► Entfernen Sie unzulässige Verlängerungen am Wasserablaufschlauch.→ "Gerät anschließen", Seite 15
	Pumpendeckel ist nicht vollständig eingeschraubt.► Stellen Sie sicher, dass der Pumpendeckel bis zum Anschlag in das Gerät eingeschraubt ist. Der Griff des Pumpendeckels muss senkrecht stehen.
Wasser läuft nicht ein.Waschmittel wird nicht eingespült.	► II Start / Nachlegen wurde nicht gedrückt.► Drücken Sie► IStart / Nachlegen.
	Siebe im Wasserzulauf sind verstopft.► Reinigen Sie die Siebe im Wasserzulauf.
	Wasserhahn ist geschlossen.► Öffnen Sie den Wasserhahn.
	Wasserzulaufschlauch ist geknickt oder eingeklemmt.► Stellen Sie sicher, dass der Wasserzulaufschlauch nicht geknickt oder eingeklemmt ist.
Mehrmaliges An-schleudern.	Unwuchtkontrollsystem gleicht Unwucht durch mehr-maliges Verteilen der Wäsche aus.► Kein Fehler - keine Handlung notwendig.Hinweis: Legen Sie beim Beladen möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.
Programmdauer ändert sich während des Waschprozesses.	Programmablauf wird elektronisch optimiert. Das kann zur Änderung der Programmdauer führen.► Kein Fehler - keine Handlung notwendig.
	Unwuchtkontrollsystem gleicht Unwucht durch mehr-maliges Verteilen der Wäsche aus.► Kein Fehler - keine Handlung notwendig.
Programmdauer ändert sich während des Waschprozesses.	Hinweis: Legen Sie beim Beladen möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.
	Schaumkontrollsystem schaltet bei zu hoher Schaumbildung einen Spülgang zu.► Kein Fehler - keine Handlung notwendig.
Wasser ist in der Trommel nicht sichtbar.	Wasser ist unterhalb des sichtbaren Bereichs.► Kein Fehler - keine Handlung notwendig.► Füllen Sie während des Betriebs kein zusätzliches Wasser in das Gerät ein.
Trommel ruckelt nach Programmstart.	Ursache ist ein interner Motortest.► Kein Fehler - keine Handlung notwendig.
In der Kammer befindet sich Restwasser.	Einsatz in Kammer ist verstopft.► → "Waschmittelschublade reinigen", Seite 33
Vibrationen und Bewegung des Geräts während des Schleuderns.	Gerät ist nicht korrekt ausgerichtet.► → "Gerät ausrichten", Seite 16
	Gerätefüße sind nicht fixiert.► Fixieren Sie die Gerätefüße.→ "Gerät ausrichten", Seite 16
	Transportsicherungen sind nicht entfernt.► → "Transportsicherungen entfernen", Seite 14.
Trommel dreht sich, Wasser läuft nicht ein.	Beladungserkennung ist aktiv.► Kein Fehler, keine Handlung notwendig.Hinweis: Die Beladungserkennung kann bis zu 2 Minuten dauern.
Starke Schaumbildung.	Waschmitteldosierung ist zu hoch.► Sofortmaßnahme: Mischen Sie einen Esslöffel Weichspüler mit 0,5 Liter Wasser und füllen Sie die Mischung in die linke Kammer ein (nicht bei Outdoor-, Sportswear- und Daunen-Textilien).► Verringern Sie beim nächsten Waschgang mit gleicher Beladung die Waschmittelmenge.
Hohe Schleuderdrehzahl wird nicht erreicht.	Niedrige Schleuderdrehzahl ist eingestellt.► Stellen Sie beim nächsten Waschgang eine höhere Schleuderdrehzahl ein.
	Unwuchtkontrollsystem gleicht Unwucht durch reduzierte Schleuderdrehzahl aus.► Verteilen Sie die Wäsche in der Trommel neu.
Hohe Schleuderdrehzahl wird nicht er-reicht.	Hinweis: Legen Sie möglichst große und kleine Wä-schestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.► Starten Sie das Programm Schleudern.
Programm Schleudern startet nicht.	Abflussrohr oder Wasserablaufschlauch ist verstopft.► Reinigen Sie das Abflussrohr und den Wasserab-laufschlauch.
	Abflussrohr oder Wasserablaufschlauch ist geknickt oder eingeklemmt.► Stellen Sie sicher, dass das Abflussrohr und der Wasserablaufschlauch nicht geknickt oder eingeklemmt sind.
	Unwuchtkontrollsystem hat das Schleudern aufgrund ungleichmäßiger Wäscheverteilung abgebrochen.► Verteilen Sie die Wäsche in der Trommel neu.Hinweis: Legen Sie möglichst große und kleine Wä-schestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.► Starten Sie das Programm Schleudern.
Rauschendes, zi-schendes Geräusch.	Wasser wird unter Druck in die Waschmittelschublade gespült.► Kein Fehler - normales Betriebsgeräusch.
Laute Geräusche während des Schleuderns.	Gerät ist nicht korrekt ausgerichtet.► → "Gerät ausrichten", Seite 16
	Gerätefüße sind nicht fixiert.► Fixieren Sie die Gerätefüße.→ "Gerät ausrichten", Seite 16
	Transportsicherungen sind nicht entfernt.► → "Transportsicherungen entfernen", Seite 14.
Klappergeräusche, Rasseln in der Lau-genpumpe.	Fremdkörper ist in die Laugenpumpe gelangt.► → "Laugenpumpe reinigen", Seite 34
Schlürfendes, rhythmisches Sauggeräusch.	Laugenpumpe ist aktiv, die Waschlauge wird abge-pumpt.► Kein Fehler - normales Betriebsgeräusch.
Knitterbildung. Schleuderdrehzahl ist zu hoch.► Stellen Sie beim nächsten Waschgang eine niedri-gere Schleuderdrehzahl ein.
Knitterbildung. Beladungsmenge ist zu hoch.► Verringern Sie beim nächsten Waschgang die Beladungsmenge.
Waschmittel oder Weichspüler tropft von der Manschette und sammelt sich auf der Tür oder in der Manschettenfalte.	Zu viel Waschmittel / Weichspüler in der Waschmittelschublade .► Beachten Sie beim Dosieren von Flüssigwaschmittel und Weichspüler die Markierung in der Waschmittelschublade und dosieren Sie nicht darüber.
Schleuderergebnis ist nicht zufriedenstellend. Die Wäsche ist zu nass / zu feucht.	Niedrige Schleuderdrehzahl ist eingestellt.► Stellen Sie beim nächsten Waschgang eine höhere Schleuderdrehzahl ein.► Starten Sie das Programm Schleudern.
	Abflussrohr oder Wasserablaufschlauch ist verstopft.► Reinigen Sie das Abflussrohr und den Wasserablaufschlauch.
	Abflussrohr oder Wasserablaufschlauch ist geknickt oder eingeklemmt.► Stellen Sie sicher, dass das Abflussrohr und der Wasserablaufschlauch nicht geknickt oder eingeklemmt sind.
	Unwuchtkontrollsystem hat das Schleudern aufgrund ungleichmäßiger Wäscheverteilung abgebrochen.► Verteilen Sie die Wäsche in der Trommel neu.Hinweis: Legen Sie möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.► Starten Sie das Programm Schleudern.
	Unwuchtkontrollsystem gleicht Unwucht durch reduzierte Schleuderdrehzahl aus.► Verteilen Sie die Wäsche in der Trommel neu.Hinweis: Legen Sie möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.► Starten Sie das Programm Schleudern.
Waschmittelrückstände auf der feuchten Wäsche.	Waschmittel können wasserunlösliche Stoffe enthalten, die sich auf der Wäsche ablagern.► Starten Sie das Programm Spülen.
Waschmittelrückstände auf der trockenen Wäsche.	Waschmittel können wasserunlösliche Stoffe enthalten, die sich auf der Wäsche ablagern.► Bürsten Sie die Wäsche nach dem Waschen und Trocknen aus.
Am Wasserzulaufschlauch läuft Wasser aus.	Wasserzulaufschlauch ist nicht korrekt / fest angeschlossen.1. Schließen Sie den Wasserzulaufschlauch korrekt an.→ "Wasserzulaufschlauch anschließen", Seite 152. Ziehen Sie die Verschraubung fest.
Am Wasserablaufschlauch läuft Wasser aus.	Wasserablaufschlauch ist beschädigt.► Tauschen Sie den beschädigten Wasserablaufschlauch aus.
	Wasserablaufschlauch ist nicht korrekt angeschlossen.► Schließen Sie den Wasserablaufschlauch korrekt an.→ "Anschlussarten Wasserablauf", Seite 16
Im Gerät haben sich Gerüche gebildet.	Feuchtigkeit und Waschmittelrückstände können die Bildung von Bakterien begünstigen.► → "Trommel reinigen", Seite 33► Wenn Sie das Gerät nicht benutzen, lassen Sie die Tür und die Waschmittelschublade offen, damit Restwasser abtrocknen kann.
Weichspüler verbleibt in der Waschmittel-schublade.	Weichspülen ist für das gewählte Programm nicht vorgesehen.► Prüfen Sie vor dem Waschen, ob Weichspülen für das gewählte Programm vorgesehen ist.→ "Programme", Seite 24
Wasser tritt unterhalb der Tür aus.	Verschmutzung an Tür oder Manschette verursacht Undichtigkeit.► Reinigen Sie die Tür und die Manschette.

de Transportieren, Lagern und Entsorgen

17.1 Notentriegelung

Tür entriegeln

Voraussetzung: Die Laugenpumpe ist leer. → Seite 34

1. ACHTUNG! Auslaufendes Wasser kann zu Sachschäden führen.

- Nicht die Tür öffnen, wenn Wasser am Glas zu sehen ist.

Die Notentriegelung mit einem Werkzeug nach unten ziehen und loslassen.

√ Der Türverschluss ist entriegelt.
2. Die Wartungsklappe einsetzen und einrasten.
3. Die Wartungsklappe schließen.

18 Transportieren, Lagern und Entsorgen

18.1 Gerät demontieren

1. Den Wasserhahn schließen.
2. Den Wasserzulaufschlauch leeren.
3. Das Gerät ausschalten. → "Gerät ausschalten", Seite 30
4. Den Netzstecker des Geräts ziehen.
5. Die Waschlauge ablassen. → "Laugenpumpe reinigen", Seite 34
6. Die Schläuche abmontieren.

18.2 Transportsicherungen einsetzen

Um Transportschäden zu vermeiden, sichern Sie das Gerät vor dem Transport mit den Transportsicherungen.

1. Die 4 Abdeckkappen mit einem Schraubendreher entfernen.

Bewahren Sie die Abdeckkappen auf.

1. Die 4 Transportsicherungen einsetzen.

→ "Transportsicherungen entfernen", Seite 14

18.3 Gerät erneut in Betrieb nehmen

▶ Für weitere Informationen siehe
→ "Aufstellen und Anschließen", Seite 13 und
→ "Leerwaschgang starten", Seite 20.

18.4 Altgerät entsorgen

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiederverwendet werden.

WARNUNG

Gefahr von Gesundheitsschäden!

Kinder können sich im Gerät einsperren und in Lebensgefahr geraten.

Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der Gerätetür blockiert oder verhindert.
- Bei ausgedienten Geräten den Netzstecker der Netzanschlussleitung ziehen, danach die Netzanschlussleitung durchtrennen und das Schloss der Gerätetür so weit zerstören, dass die Gerätetür nicht mehr schließt.

1. Den Netzstecker der Netzanschlussleitung ziehen.
2. Die Netzanschlussleitung durchtrennen.
3. Das Gerät umweltgerecht entsorgen.
   Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihrem Fachhändler sowie Ihrer Gemeinde- oder Stadtverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

19 Kundendienst

Funktionsrelevante Original-Ersatzteile gemäß der entsprechenden Ökodeign-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer von mindestens 10 Jahren ab dem Inverkehrbringen Ihres Geräts innerhalb des Europäischen Wirtschaftsraums.

Hinweis: Der Einsatz des Kunden-diensts ist im Rahmen der Hersteller-garantiebedingungen kostenfrei.

Detaillierte Informationen über die Garantiedauer und die Garantiebedingungen in Ihrem Land erhalten Sie bei unserem Kundendienst, Ihrem Händler oder auf unserer Website. Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihres Geräts. Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kundendienstverzeichnis oder auf unserer Website.

19.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)

Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. Das Typenschild befindet sich je nach Modell:

■ auf der Innenseite der Tür.
■ auf der Innenseite der Wartungsklappe.
■ auf der Rückseite des Geräts.

Um Ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

20 Verbrauchswerte

Die folgenden Informationen werden gemäß der EU-Ökodesign-Verordnung gegeben. Die angegebenen Werte für andere Programme als Eco 40-60 sind nur Richtwerte und wurden in Anlehnung an die geltende Norm EN60456 ermittelt.

Programm Bela-dung (kg)	Pro-grammdauer (h:min) ^1	Ener-giever-brauch (kWh/Zyklus) ^1	Was-server-brauch (l/Zyklus) ^1	Maxi-male Tempe-ratur (°C) 5 min ^1	Schleu-der-dreh-zahl (U/min) ^1	Rest-feuch-te (%)^1
Eco 40-60 ^2	7,0 3:28	0,745	65,0 35	1200	51,00
Eco 40-60 ^2	3,5 2:35	0,505	37,0 35	1200	51,00
Eco 40-60 ^2	2,0 2:12	0,185	26,0 23	1200	58,00
Baumwolle 20 °C	7,0 3:04	0,350	85,0 24	1200	57,00
Baumwolle 40 °C	7,0 3:04	1,090	85,0 44	1200	57,00
Baumwolle 60 °C	7,0 3:04	1,590	85,0 61	1200	57,00
Baumwolle + Vorwä-sche 40 °C	7,0 3:30	1,160	118,0 44	1200	57,00
Pflege-leicht 40 °C	4,0 2:30	0,800	65,0 44	1200	35,00
Schnell / Mix 40 °C	4,0 1:03	0,650	47,0 41	1200	60,00
Wol-le 30 °C	2,0 0:40	0,240	42,0 27	800	30,00

^1 Die tatsächlichen Werte können durch den Einfluss von Wasserdruck, Härte und Eintrittstemperatur, Umgebungstemperatur, Art, Menge und Verschmutzung der Wäsche, verwendetes Reinigungsmittel, Schwankungen der Stromversorgung und ausgewählte Zusatzfunktionen von den angegebenen Werten abweichen.
^2 Prüfpogramm gemäß der EU-Ökodesign-Verordnung und der EU-Energielabel-Verordnung mit Kaltwasser (15°C).

21 Technische Daten

Gerätehöhe 84,8 cm

Gerätebreite 59,8 cm

Gerätetiefe 54,6 cm

Gerätetiefe mit 58,4 cm geschlossener Tür

Gerätetiefe mit geöffneter Tür	95,6 cm
Gewicht 67,2 kg
Maximale Bela-dungsmenge	7,0 kg
Netzspannung 220-240 V, 50 Hz
→ Minimale In-stallationsabsi-cherung	10 A
Nennleistung 2300 W
Leistungsaufnahme	Aus-Zustand: 0,12 WUnausgeschal-teter Zustand: 0,50 W
Wasserdruck	Mindestens: 100 kPa (1 bar)Maximal: 1000 kPa (10 bar)

Länge des Wasseraufschlauchs	150 cm
Länge des Wasseraufschlauchs	150 cm
Länge der Netzanschlussleitung	160 cm

Weitere Informationen zu Ihrem Modell finden Sie im Internet unter https://eprel.ec.europa.eu/¹. Diese Webadresse verlinkt auf die offizielle EU-Produktdatenbank EPREL. Bitte folgen Sie dann den Anweisungen der Modellsuche. Die Modellkennung ergibt sich aus den Zeichen vor dem Schrägstrich der Erzeugnisnummer (E-Nr.) auf dem Typenschild. Alternativ finden Sie die Modellkennung auch in der ersten Zeile des EU-Energielabels.
