Produkttyp	Waschmaschine
Marke	Constructa
Modell	CWF14G111
Gerätehöhe	84,5 cm
Gerätebreite	59,8 cm
Gerätetiefe	58,8 cm (geschlossene Tür: 63,2 cm, geöffnete Tür: 104,9 cm)
Gewicht	75,7 kg
Maximale Beladungsmenge	10,0 kg
Netzspannung	220-240 V, 50-60 Hz
Nennleistung	2300 W
Wasserdruck (min./max.)	100 kPa (1 bar) / 1000 kPa (10 bar)
Länge Wasserzulaufschlauch	150 cm
Länge Wasserablaufschlauch	150 cm
Länge Netzanschlussleitung	160 cm
Programme	Baumwolle, Eco 40-60, Pflegeleicht, Schnell/Mix, Fein, Wolle, Spülen, Schleudern/Abpumpen, Hygiene, Hemden, Outdoor, Dunkle Wäsche, Trommel reinigen, Schnell 15/30 Min.
Maximale Schleuderdrehzahl	1400 U/min
Maximale Temperatur	90 °C
Besondere Funktionen	Aqua-Stop, Kindersicherung, Mengenautomatik, Energiesparmodus, Fertig in (bis 24 h), Extra Schnell, Fleckenauswahl, Bügelleicht, Spülen Plus, Vorwäsche/Einweichen
Sicherheit	Kindersicherung, Notentriegelung, Aqua-Stop-Garantie, Unwuchtkontrolle, Schaumkontrolle
Zubehör (optional)	Verlängerung Wasserzulaufschlauch (WMZ2381), Haltelaschen (WMZ2200), Krümmer (00655300), Flüssigwaschmitteleinsatz (00605740), Podest (WMZ20490), Anschlussventil (10015611)

Häufig gestellte Fragen - CWF14G111 CONSTRUCTA

Wie starte ich die Waschmaschine richtig?

Nachdem Sie die Wäsche eingelegt und die Tür geschlossen haben, drehen Sie den Programmwähler auf das gewünschte Programm. Passen Sie ggf. die Einstellungen an (z.B. Temperatur, Schleuderdrehzahl). Drücken Sie dann die Taste Start / Nachlegen. Das Programm beginnt nach der Beladungserkennung.

Was bedeuten die Fehlercodes wie E:30 / -80?

Fehlercodes zeigen Störungen an. E:30 / -80 deutet auf ein Problem beim Abpumpen hin: möglicherweise ist der Ablaufschlauch verstopft oder geknickt, die Laugenpumpe blockiert oder der Pumpendeckel falsch montiert. Überprüfen Sie diese Punkte und reinigen Sie die Laugenpumpe gegebenenfalls gemäß der Anleitung.

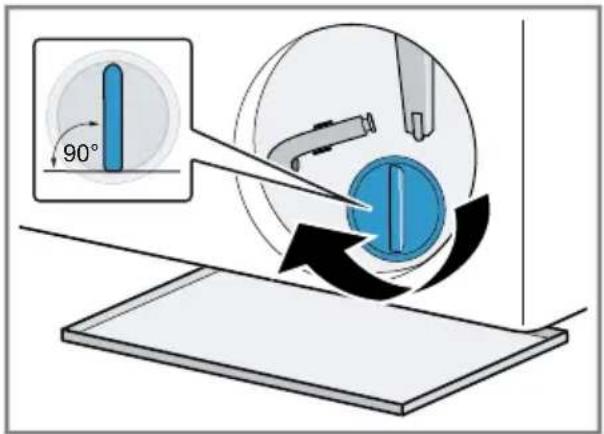

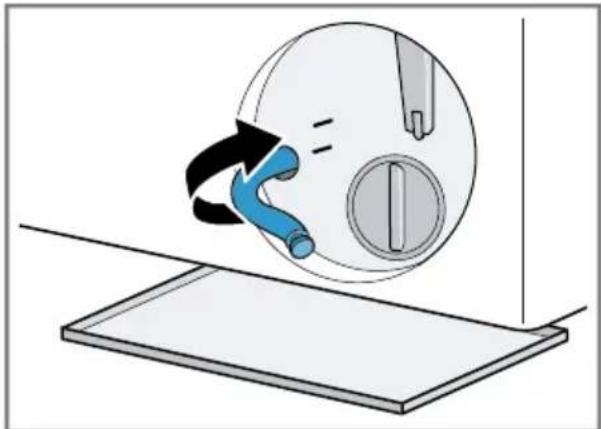

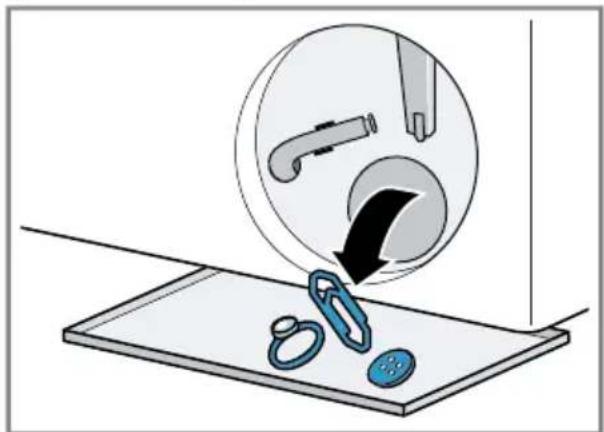

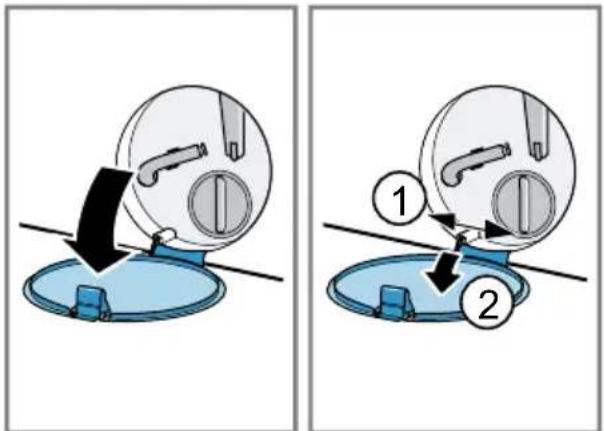

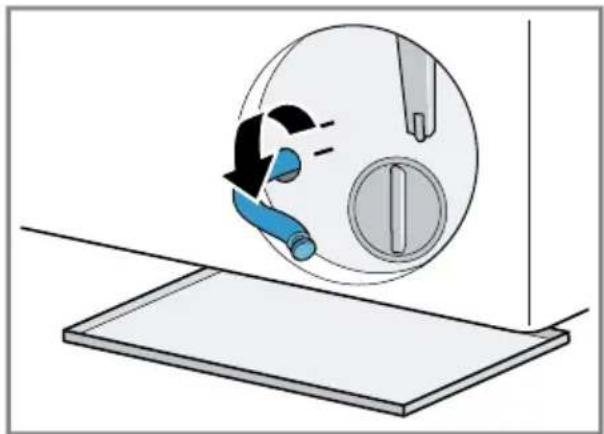

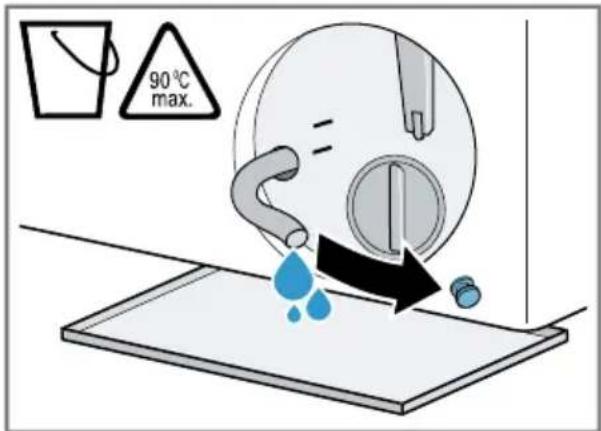

Wie reinige ich die Laugenpumpe?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Schließen Sie den Wasserhahn. Öffnen Sie die Wartungsklappe und stellen Sie ein Gefäß unter. Ziehen Sie den Entleerungsschlauch heraus und öffnen Sie die Verschlusskappe, um das Wasser ablaufen zu lassen. Drehen Sie dann den Pumpendeckel vorsichtig heraus und entfernen Sie Fremdkörper. Reinigen Sie das Innere und setzen Sie den Deckel wieder ein.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig beide Tasten (z.B. Extra Schnell und Fertig in) für ca. 3 Sekunden. Im Display erscheint das Symbol . Die Bedienelemente sind gesperrt. Zum Deaktivieren wiederholen Sie den Vorgang.

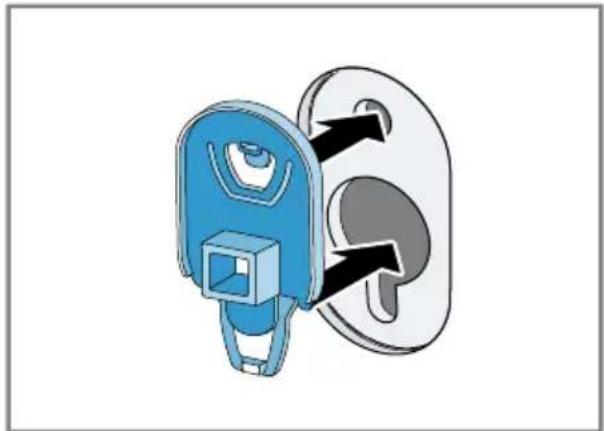

Wie entferne ich die Transportsicherungen vor dem ersten Gebrauch?

Entfernen Sie die 4 Schrauben der Transportsicherungen auf der Rückseite mit einem Schraubenschlüssel SW13. Ziehen Sie die Hülsen heraus und setzen Sie die mitgelieferten Abdeckkappen ein. Bewahren Sie die Sicherungen für einen späteren Transport auf.

Wie öffne ich die Tür bei Stromausfall oder Defekt?

Falls die Tür verriegelt ist, muss zuerst die Laugenpumpe geleert werden (siehe FAQ). Ziehen Sie dann die Notentriegelung (meist ein kleiner Hebel hinter der Wartungsklappe) mit einem Werkzeug nach unten und lassen Sie los. Die Tür entriegelt sich.

Welches Waschmittel soll ich verwenden?

Verwenden Sie handelsübliche, für Waschmaschinen geeignete Waschmittel. Beachten Sie die Herstellerangaben auf der Verpackung. Für Flüssigwaschmittel können Sie die integrierte Dosierhilfe nutzen. Bei Wolle oder Feinwäsche verwenden Sie Spezialwaschmittel.

Warum schleudert die Maschine nicht richtig?

Mögliche Ursachen: Die Schleuderdrehzahl ist zu niedrig eingestellt, das Programm Bügelleicht ist aktiviert, oder die Unwuchtkontrolle hat die Drehzahl reduziert weil die Wäsche ungleich verteilt ist. Verteilen Sie die Wäsche neu und starten Sie ggf. das Programm Schleudern separat.

Wie reinige ich die Trommel?

Führen Sie regelmäßig das Programm Trommel reinigen ohne Wäsche durch. Verwenden Sie dazu Pulvervollwaschmittel (halbe Dosierung). Bei Bedarf können Sie auch ein Programm mit mindestens 60 °C laufen lassen. Lassen Sie nach jedem Waschen die Tür und die Waschmittelschublade offen, damit Restwasser trocknet.

Was ist das Eco 40-60 Programm?

Das Eco 40-60 Programm ist das energieeffizienteste Programm für normal verschmutzte Baumwollwäsche, die bei 40 °C bis 60 °C gewaschen werden kann. Die Waschtemperatur wird automatisch an die Beladung angepasst, um optimale Energieeffizienz zu erreichen. Die maximale Beladung beträgt 10,0 kg.

BEDIENUNGSANLEITUNG CWF14G111 CONSTRUCTA

de Gebrauchs- und Montage- anleitung

Weitere Informationen und Erklärungen finden Sie online:

1.1 Allgemeine Hinweise .... 4
1.2 Bestimmungsgemäßer Gebrauch 4
1.3 Einschränkung des Nutzerkreises 4
1.4 Sichere Installation 5
1.5 Sicherer Gebrauch 7
1.6 Sichere Reinigung und Wartung 9

2 Sachschäden vermeiden ..... 11

3 Umweltschutz und Sparen ..... 12

3.1 Verpackung entsorgen...... 12
3.2 Energie und Ressourcen sparen 12
3.3 Energiesparmodus 12

4 Aufstellen und Anschließen ..... 13

4.1 Gerät auspacken...... 13
4.2 Lieferumfang.... 13
4.3 Anforderungen an den Auf- stellort.... 13

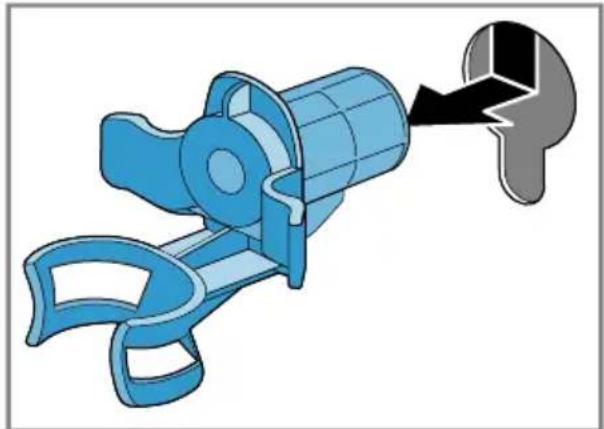

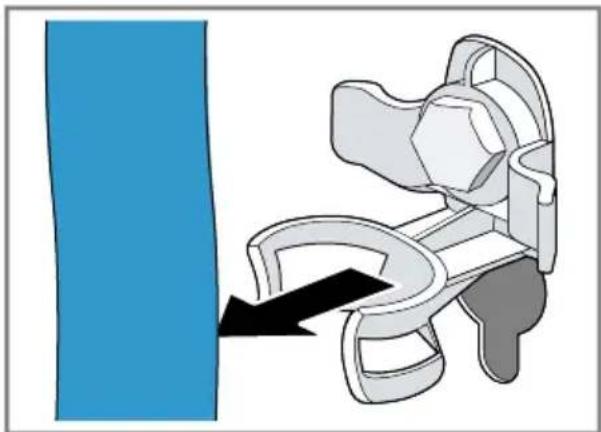

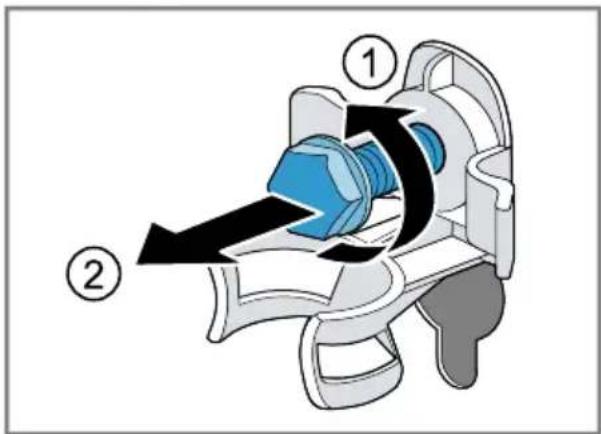

4.4 Transportsicherungen entfernen.... 14

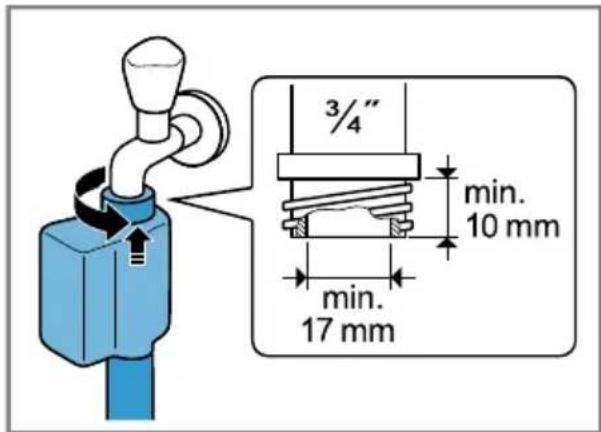

4.5 Gerät anschließen 15
4.6 Gerät ausrichten.... 16
4.7 Gerät elektrisch anschließen.... 17

5 Kennenlernen 18

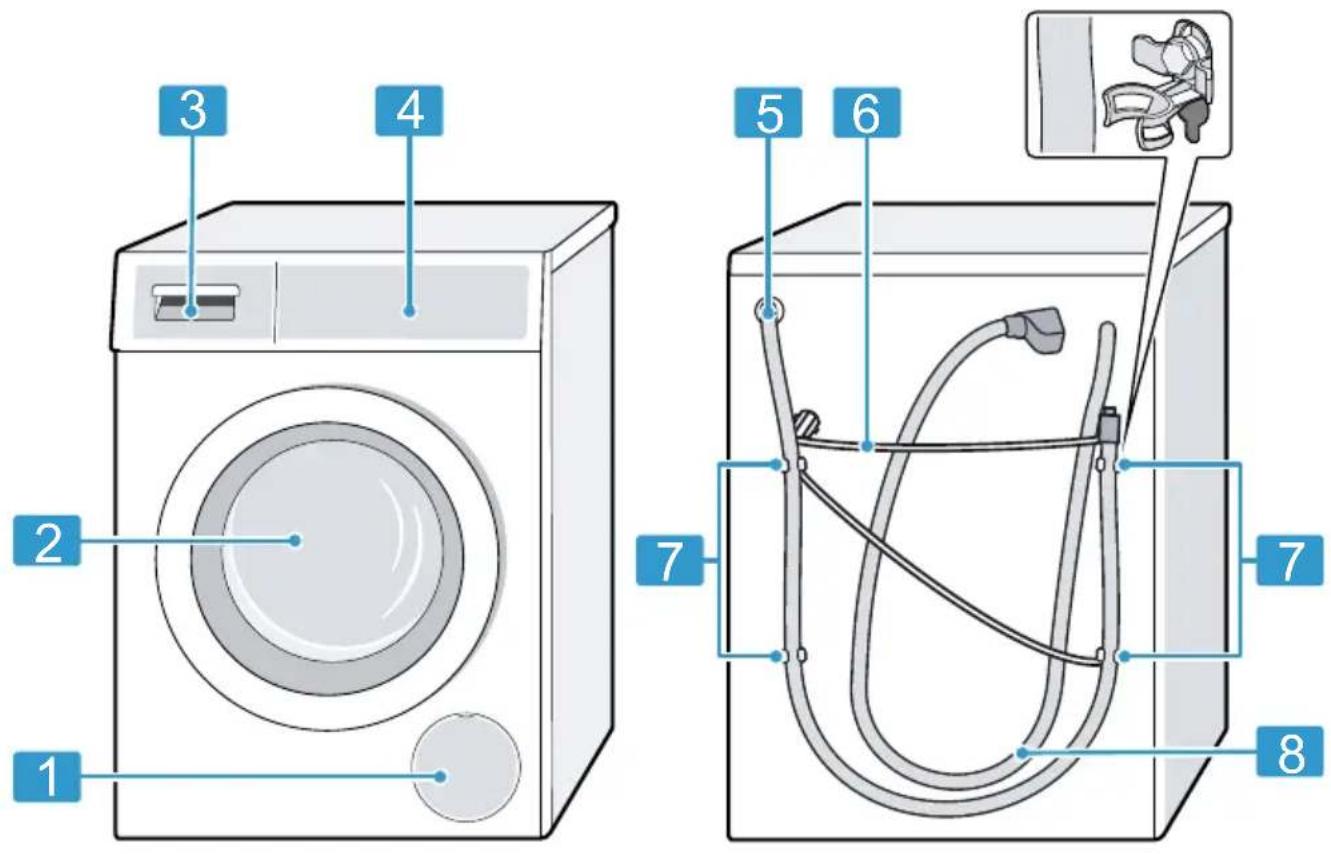

5.1 Gerät.... 18

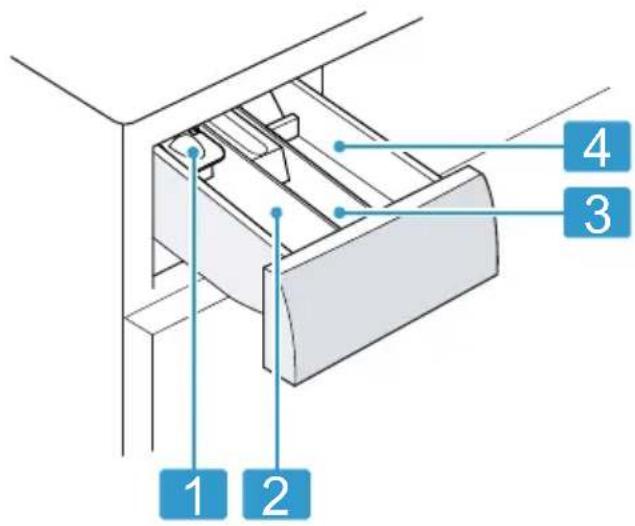

5.2 Waschmittelschublade ...... 18

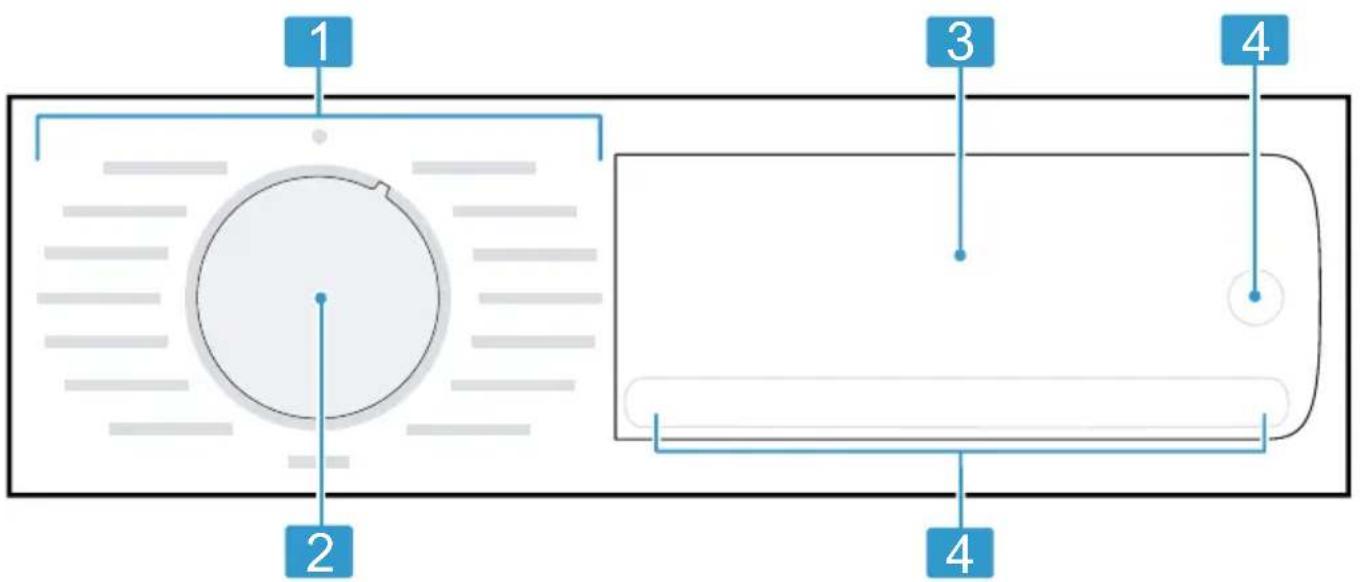

5.3 Bedienfeld 19

6 Vor dem ersten Gebrauch ..... 20

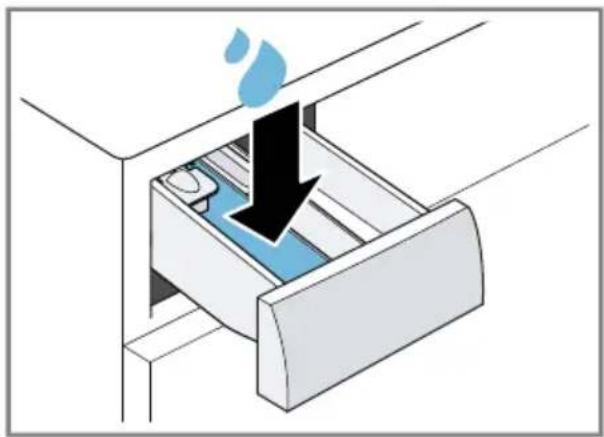

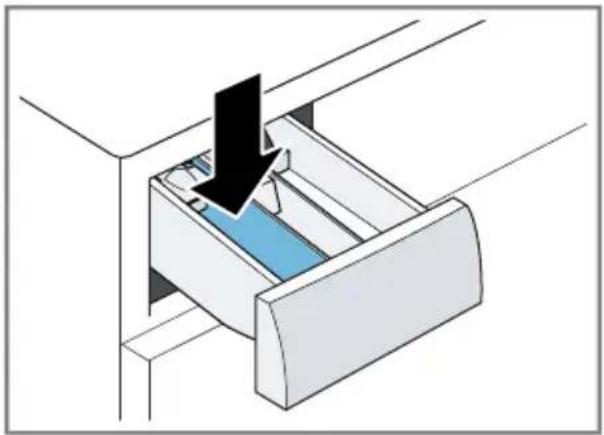

6.1 Leerwaschgang starten...... 20

7 Display 21

8 Tasten 24

9 Programme.... 26

10 Zubehör 30

11 Wäsche 30

11.1 Wäsche vorbereiten 30

12 Waschmittel und Pflegemittel 31

13 Grundlegende Bedienung ..... 31

13.1 Gerät einschalten 31
13.2 Programm einstellen ..... 31
13.3 Programmeinstellungen an- passen.... 31
13.4 Wäsche einlegen.... 31

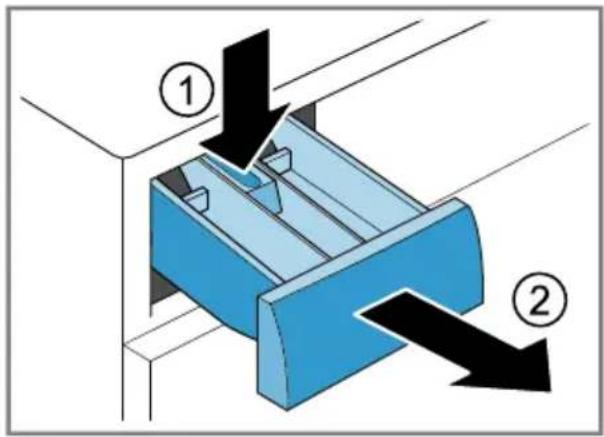

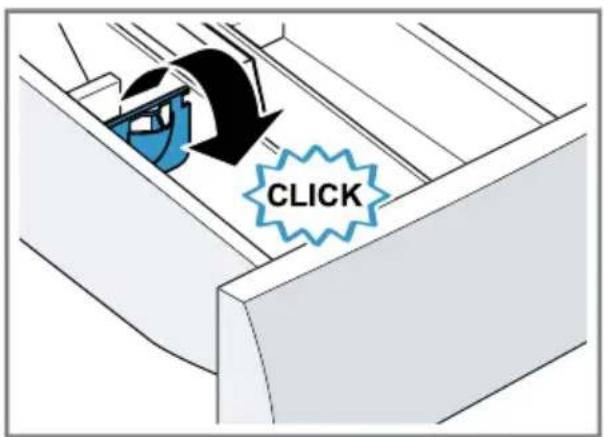

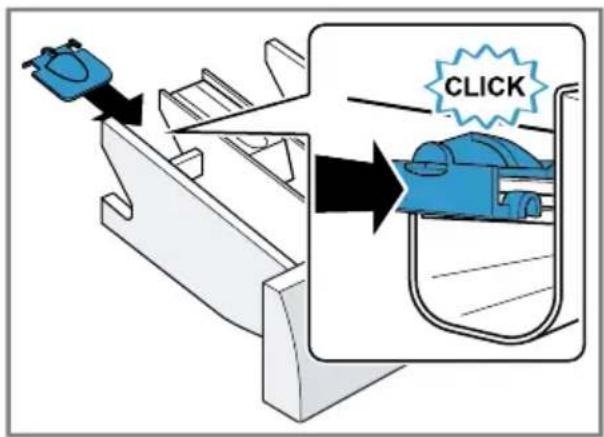

13.5 Dosierhilfe für Flüssig- waschmittel einsetzen .... 32

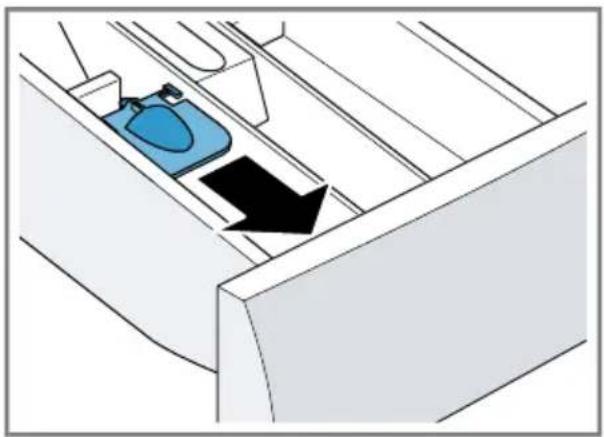

13.6 Dosierhilfe für Flüssig- waschmittel verwenden ...... 32
13.7 Waschmittel und Pflegemittel einfüllen 33
13.8 Programm starten 33
13.9 Wäsche nachlegen.... 33
13.10 Programm abbrechen ..... 33
13.11 Wäsche entnehmen 33
13.12 Gerät ausschalten 33

14 Kindersicherung 34

14.1 Kindersicherung aktivieren..... 34
14.2 Kindersicherung deaktiveren.... 34

15 Grundeinstellungen 35

15.1 Übersicht der Grundeinstellungen 35
15.2 Grundeinstellungen ändern.... 36

16 Reinigen und Pflegen 36

16.1 Trommel reinigen 36

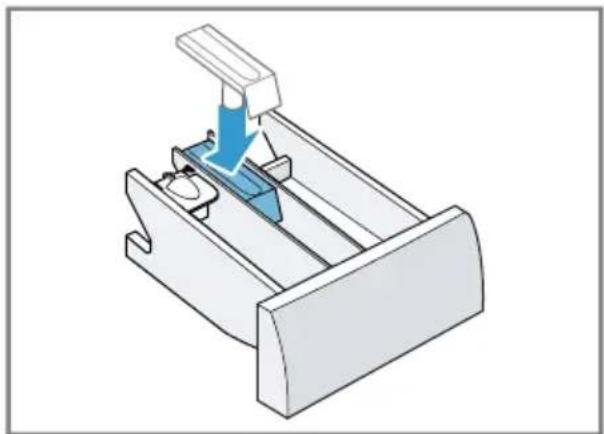

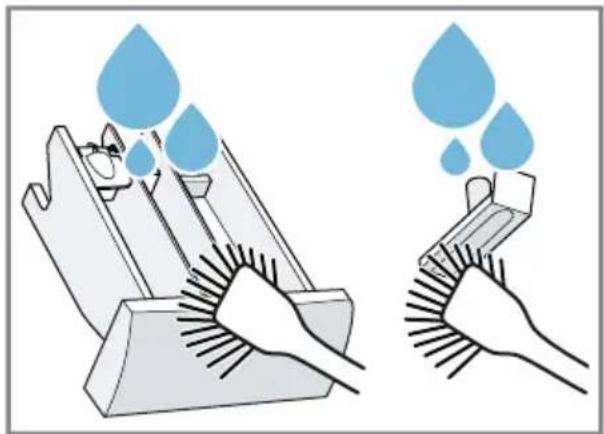

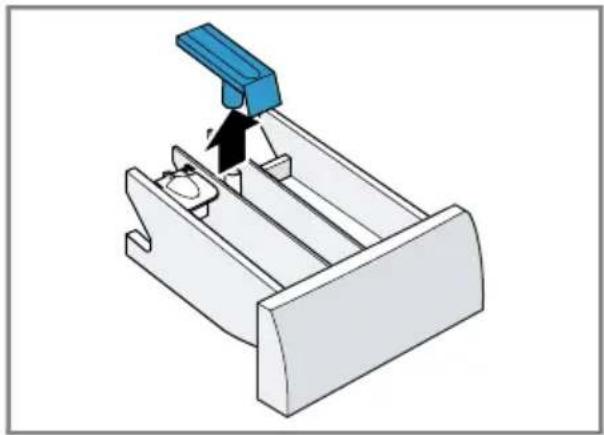

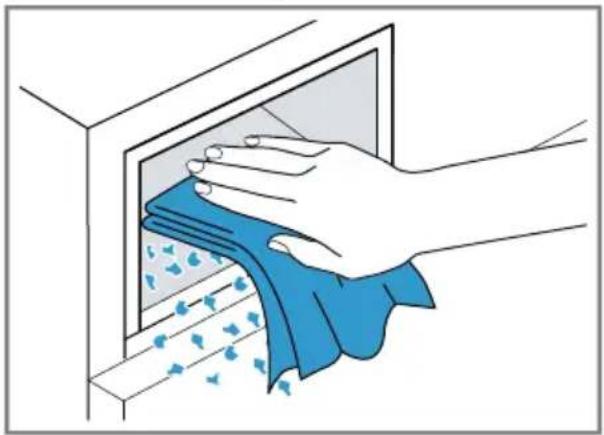

16.2 Waschmittelschublade reinigen.... 36

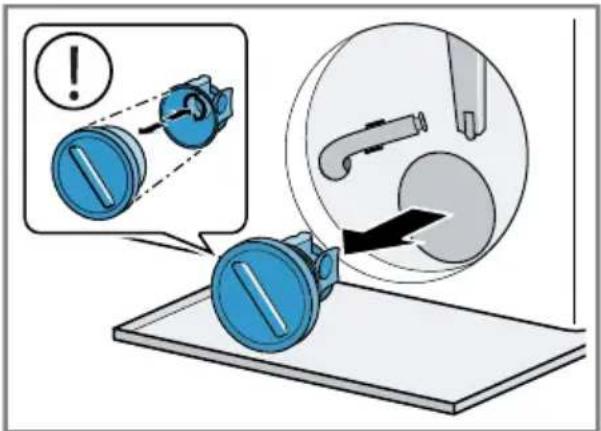

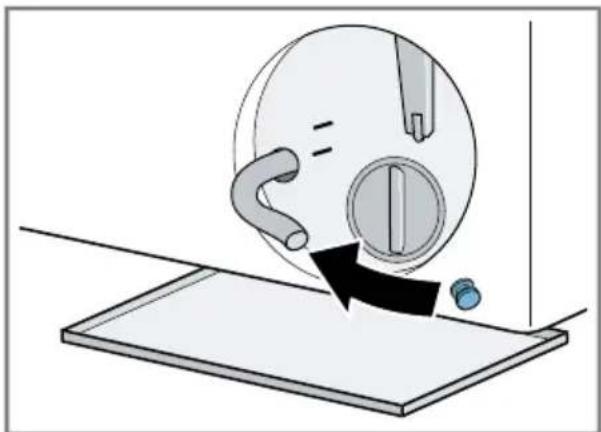

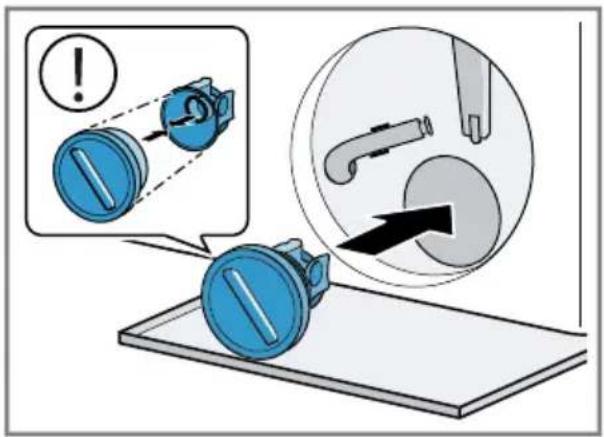

16.3 Laugenpumpe reinigen ..... 37

17 Störungen beheben 41

17.1 Notentriegelung...... 50

18 Transportieren, Lagern und Entsorgen 50

18.1 Gerät demontieren 50

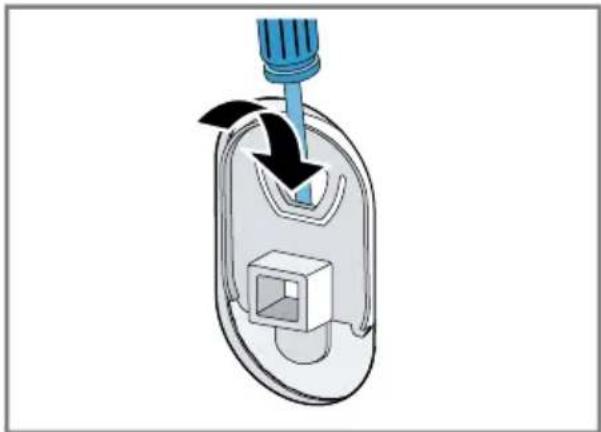

18.2 Transportsicherungen ein- setzen 50
18.3 Gerät erneut in Betrieb nehmen 50
18.4 Altgerät entsorgen...... 51

19 Kundendienst.... 51

19.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD) 51
19.2 AQUA-STOP-Garantie...... 52

20 Verbrauchswerte.... 53

21 Technische Daten 53

1 Sicherheit

Beachten Sie die nachfolgenden Sicherheitshinweise.

1.1 Allgemeine Hinweise

■ Lesen Sie diese Anleitung sorgfältig.
■ Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf.
■ Schließen Sie das Gerät bei einem Transportschaden nicht an.

1.2 Bestimmungsgemäßer Gebrauch

Verwenden Sie das Gerät nur:

■ um maschinenwaschbare Textilien und handwaschbare Wolle nach Pflegeetikett zu waschen.
■ mit Leitungswasser und handelsüblichen, waschmaschinengeeigneten Waschmitteln und Pflegemitteln.
■ im privaten Haushalt und in geschlossenen Räumen des häuslichen Umfelds.
- bis zu einer Höhe von 4000 m über dem Meeresspiegel.

1.3 Einschränkung des Nutzerkreises

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen.

Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

Kinder unter 3 Jahren und Haustiere vom Gerät fernhalten.

1.4 Sichere Installation

⚠️ WARNUNG – Stromschlaggefahr!

Unsachgemäße Installationen sind gefährlich.

Das Gerät nur gemäß den Angaben auf dem Typenschild anschließen und betreiben.
Das Gerät nur über eine vorschriftsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom anschließen.
Das Schutzleitersystem der elektrischen Hausinstallation muss vorschriftsmäßig installiert sein. Die Installation muss einen ausreichend großen Leitungsquerschnitt haben.
- Beim Verwenden eines Fehlerstrom-Schutzschalters nur einen Typ mit dem Zeichen einsetzen.
- Nie das Gerät über eine externe Schaltvorrichtung versorgen, z. B. Zeitschaltuhr oder Fernsteuerung.
- Wenn das Gerät eingebaut ist, muss der Netzstecker der Netzanschlussleitung frei zugänglich sein, oder falls der freie Zugang nicht möglich ist, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Errichtungsbestimmungen eingebaut werden.
- Beim Aufstellen des Geräts darauf achten, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.
Eine beschädigte Isolierung der Netzanschlussleitung ist gefährlich.
- Nie die Netzanschlussleitung mit heißen Geräteteilen oder Wärmequellen in Kontakt bringen.
- Nie die Netzanschlussleitung mit scharfen Spitzen oder Kanten in Kontakt bringen.
- Nie die Netzanschlussleitung knicken, quetschen oder verändern.

⚠️ WARNUNG – Brandgefahr!

Eine verlängerte Netzanschlussleitung und nicht zugelassene Adapter zu verwenden, ist gefährlich.

- Keine Verlängerungskabel oder Mehrfachsteckdosenleisten verwenden.

de

Sicherheit

• Nur vom Hersteller zugelassene Adapter und Netzanschlussleitungen verwenden.
• Wenn die Netzanschlussleitung zu kurz ist und keine längere Netzanschlussleitung verfügbar ist, Elektrofachbetrieb kontaktieren, um die Hausinstallation anzupassen.

WARNUNG – Verletzungsgefahr!

Das hohe Gerätegewicht kann beim Anheben zu Verletzungen führen.

Das Gerät nicht alleine anheben.

Wenn dieses Gerät unsachgemäß in einer Wasch-Trocken-Säule aufgestellt wird, kann das aufgestellte Gerät herunterfallen.

• Den Trockner ausschließlich mit dem Verbindungssatz des Trockner-Herstellers auf eine Waschmaschine stapeln. Eine andere Aufstellmethode ist unzulässig.
• Nicht das Gerät in einer Wasch-Trocken-Säule aufstellen, wenn der Trockner-Hersteller keinen passenden Verbindungssatz anbietet.
  Keine Geräte von verschiedenen Herstellern und mit unterschiedlicher Tiefe und Breite in einer Wasch-Trocken-Säule aufstellen.
  Keine Wasch-Trocken-Säule auf ein Podest aufstellen, die Geräte können kippen.

WARNUNG – Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.

▶ Verpackungsmaterial von Kindern fernhalten.
- Kinder nicht mit Verpackungsmaterial spielen lassen.

VORSICHT – Verletzungsgefahr!

Das Gerät kann während des Betriebs vibrieren oder sich bewegen.

Das Gerät auf einer sauberen, ebenen und festen Fläche aufstellen.

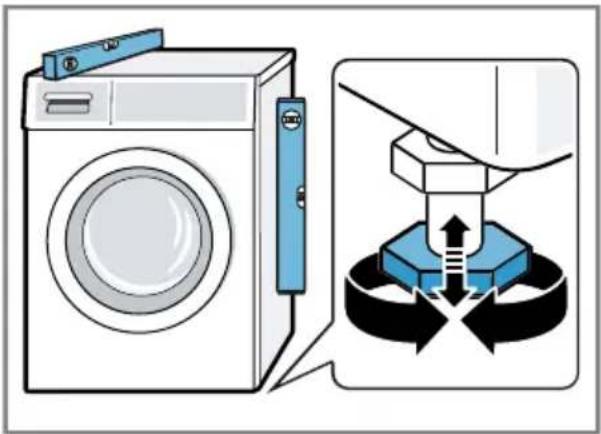

Das Gerät mit den Gerätefüßen und einer Wasserwaage ausrichten.

Bei unsachgemäß verlegten Schläuchen und Netzanschlussleitungen besteht Stolpergefahr.

▶ Die Schläuche und Netzanschlussleitungen so verlegen, dass keine Stolpergefahr besteht.

Wenn das Gerät an vorstehenden Bauteilen bewegt wird, wie z. B. der Gerätetür, können die Teile abbrechen.

- Nicht das Gerät an vorstehenden Bauteilen bewegen.

⚠ VORSICHT – Schnittgefahr!

Scharfe Kanten am Gerät können beim Berühren zu Schnittverletzungen führen.

• Nicht das Gerät an scharfen Kanten berühren.
• Schutzhandschuhe verwenden bei Installation und Transport des Geräts.

1.5 Sicherer Gebrauch

⚠️ WARNING – Stromschlaggefahr!

Ein beschädigtes Gerät oder eine beschädigte Netzanschlussleitung ist gefährlich.

▶ Nie ein beschädigtes Gerät betreiben.
- Nie an der Netzanschlussleitung ziehen, um das Gerät vom Stromnetz zu trennen. Immer am Netzstecker der Netzanschlussleitung ziehen.
- Wenn das Gerät oder die Netzanschlussleitung beschädigt ist, sofort den Netzstecker der Netzanschlussleitung ziehen oder die Sicherung im Sicherungskasten ausschalten und den Wasserhahn schließen.
▶ Den Kundendienst rufen. → Seite 51
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.
Das Gerät nur in geschlossenen Räumen verwenden.
▶ Nie das Gerät großer Hitze und Nässe aussetzen.
Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brausen verwenden, um das Gerät zu reinigen.

⚠️ WARNUNG – Gefahr von Gesundheitsschäden!

Kinder können sich im Gerät einsperren und in Lebensgefahr geraten.

Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der Gerätetür blockiert oder verhindert.
- Bei ausgedienten Geräten den Netzstecker der Netzanschlussleitung ziehen, danach die Netzanschlussleitung durchtrennen und das Schloss der Gerätetür so weit zerstören, dass die Gerätetür nicht mehr schließt.

⚠️ WARNUNG – Erstickungsgefahr!

Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.

• Kleinteile von Kindern fernhalten.
• Kinder nicht mit Kleinteilen spielen lassen.

⚠️ WARNUNG – Vergiftungsgefahr!

Waschmittel und Pflegemittel können bei Verzehr zu Vergiftungen führen.

▶ Bei versehentlichem Verschlucken ärztlichen Rat einholen.
- Waschmittel und Pflegemittel für Kinder unzugänglich aufbewahren.

⚠️ WARNUNG – Explosionsgefahr!

Wenn Wäsche mit lösungsmittelhaltigen Reinigungsmitteln vorbehandelt wurde, kann sie im Gerät zu einer Explosion führen.

- Vorbehandelte Wäsche vor dem Waschen gründlich mit Wasser spülen.

⚠ VORSICHT – Verletzungsgefahr!

Beim Steigen oder Klettern auf das Gerät kann die Abdeckplatte brechen.

• Nicht auf das Gerät steigen oder klettern.
  Beim Setzen oder Stützen auf die geöffnete Tür kann das Gerät kippen.

• Nicht auf die Gerätetür setzen oder stützen.
  ▶ Keine Gegenstände auf der Gerätetür abstellen.

Das Eingreifen in die drehende Trommel kann zu Verletzungen der Hände führen.

- Vor dem Eingreifen auf den kompletten Stillstand der Trommel warten.

⚠ VORSICHT – Verbrühungsgefahr!

Die Waschlauge wird beim Waschen mit hohen Temperaturen heiß.

- Nicht die heiße Waschlauge berühren.

⚠ VORSICHT – Verätzungsgefahr!

Beim Öffnen der Waschmittelschublade können Waschmittel und Pflegemittel aus dem Gerät spritzen. Ein Kontakt mit den Augen oder der Haut kann zu Reizungen führen.

▶ Bei Kontakt mit Waschmitteln oder Pflegemitteln gründlich die Augen oder Haut mit klarem Wasser spülen.
▶ Bei versehentlichem Verschlucken ärztlichen Rat einholen.
- Waschmittel und Pflegemittel für Kinder unzugänglich aufbewahren.

1.6 Sichere Reinigung und Wartung

⚠️ WARNUNG – Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

▶ Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
- Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
- Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Keine Dampfreiniger, Hochdruckreiniger, Schläuche oder Brausen verwenden, um das Gerät zu reinigen.

⚠️ WARNUNG – Verletzungsgefahr!

Das Verwenden von nicht Original-Ersatzteilen und Original-Zubehör ist gefährlich.

- Nur Original-Ersatzeile und Original-Zubehör des Herstellers verwenden.

⚠️ WARNUNG – Vergiftungsgefahr!

Beim Verwenden von lösungsmittelhaltigen Reinigungsmitteln können giftige Dämpfe entstehen.

Keine lösungsmittelhaltigen Reinigungsmittel verwenden.

2 Sachschäden vermeiden

ACHTUNG!

Ein Fehldosieren von Weichspülern, Waschmitteln, Pflegemitteln und Reinigungsmitteln kann die Gerätefunktion beeinträchtigen.

▶ Die Dosierempfehlungen der Hersteller beachten.

Das Überschreiten der maximalen Beladungsmenge beeinträchtigt die Gerätefunktion.

▶ Die maximale Beladungsmenge für jedes Programm beachten und nicht überschreiten. → "Programme", Seite 26

Das Gerät ist für den Transport mit Transportsicherungen gesichert. Nicht entfernte Transportsicherungen können zu Sachschäden und Geräteschäden führen.

- Vor Inbetriebnahme alle Transportsicherungen komplett entfernen und aufbewahren. - Vor jedem Transport alle Transportsicherungen komplett einbauen, um Transportschäden zu vermeiden.

Der unsachgemäße Anschluss des Wasserzulaufschlauchs kann zu Sachschäden führen.

▶ Die Verschraubungen am Wasserzulauf handfest anziehen.
- Den Wasserzulaufschlauch möglichst direkt ohne zusätzliche Verbindungselemente wie Adapter, Verlängerung, Ventil oder Ähnliches an den Wasserhahn anschließen.
- Darauf achten, dass das Ventilgehäuse des Wasserzulaufschlauchs berührungsfrei zur Umgebung verbaut und keiner äußeren Krafteinwirkung ausgesetzt ist.

• Darauf achten, dass der Innendurchmesser des Wasserhahns mindestens 17 mm beträgt.
• Darauf achten, dass die Länge des Gewindes am Anschluss zum Wasserhahn mindestens 10 mm beträgt.

Ein zu geringer oder zu hoher Wasserdruck kann die Gerätefunktion beeinträchtigen.

• Sicherstellen, dass der Wasserruck an der Wasserversorgungsanlage mindestens 100 kPa (1 bar) und maximal 1000 kPa (10 bar) beträgt.
• Wenn der Wasserdruck den angegebenen Höchstwert überschreitet, muss ein Druckminderungsventil zwischen Trinkwasseranschluss und Schlauchset des Geräts installiert werden.
  Das Gerät nicht an die Mischbatterie eines drucklosen Heißwasser-aufbereiters anschließen.

Veränderte oder beschädigte Wasserschläuche können zu Sach- und Geräteschäden führen.

• Nie Wasserschläuche knicken, quetschen, verändern oder durchschneiden.
• Nur mitgelieferte Wasserschläuche oder Original-Ersatzschläuche verwenden.
• Nie benutzte Wasserschläuche wiederverwenden.

Ein Betrieb mit verschmutztem oder zu heißem Wasser kann zu Sachschäden und Geräteschäden führen.

- Das Gerät ausschließlich mit kaltem Leitungswasser betreiben.

Ungeeignete Reinigungsmittel können die Oberflächen des Geräts beschädigen.

• Keine scharfen oder scheuernden Reinigungsmittel verwenden.
• Keine stark alkoholhaltigen Reinigungsmittel verwenden.

de Umweltschutz und Sparen

• Keine harten Scheuerkissen oder Putzschwämme verwenden.
  Das Gerät nur mit Wasser und einem weichen, feuchten Tuch reinigen.
  ▶ Bei Kontakt mit dem Gerät sofort alle Waschmittelreste, Sprühnebelreste oder Rückstände entfernen.

3 Umweltschutz und Sparen

3.1 Verpackung entsorgen

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

▶ Die einzelnen Bestandteile getrennt nach Sorten entsorgen.

3.2 Energie und Ressourcen sparen

Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Strom und Wasser.

Programme mit niedrigen Temperaturen und längeren Waschzeiten verwenden sowie die maximale Beladungsmenge ausnutzen.

√ Der Energieverbrauch und Wasserverbrauch ist am effizientesten.

Waschmittel entsprechend des Verschmutzungsgrads der Wäsche dosieren.

Für leichte bis normale Verschmutzung ist eine geringere Menge Waschmittel ausreichend. Beachten Sie die Dosierempfehlung des Waschmittelherstellers.

Waschtemperatur bei leicht und normal verschmutzter Wäsche reduzie-ren.

- Bei niedrigeren Temperaturen verbraucht das Gerät weniger Energie. Für leichte bis normale Verschmutzung sind auch geringere Temperaturen als auf dem Pflege-etikett angegeben ausreichend.

Maximale Schleuderdrehzahl einstellen, wenn die Wäsche anschließend im Wäschetrockner getrocknet werden soll.

√ Trockenere Wäsche verkürzt die Programmdauer beim Trocknen und senkt den Energieverbrauch. Mit höherer Schleuderdrehzahl sinkt die Restfeuchte in der Wäsche und die Lautstärke des Schleudergeräuschs steigt.

Das Gerät verfügt über eine Mengen- automatik.

√ Die Mengenautomatik passt den Wasserverbrauch und die Programmdauer optimal an die Textilart und die Beladungsmenge an.

3.3 Energiesparmodus

Wenn Sie das Gerät längere Zeit nicht bedienen, schaltet es sich automatisch in den Energiesparmodus. Der Energiesparmodus wird beendet, indem Sie das Gerät erneut bedienen.

4 Aufstellen und Anschließen

4.1 Gerät auspacken

ACHTUNG!

In der Trommel verbleibende Gegenstände, die nicht für den Betrieb im Gerät vorgesehen sind, können zu Sachschäden und Geräteschäden führen.

• Vor dem Betrieb diese Gegenstände und das mitgelieferte Zubehör aus der Trommel entfernen.
• Verpackungsmaterial und Schutzhüllen komplett vom Gerät entfernen.
  → "Verpackung entsorgen", Seite 12
• Das Gerät auf sichtbare Beschädigungen prüfen.
• Die Gerätetür öffnen.
  → "Grundlegende Bedienung", Seite 31
• Das Zubehör aus der Trommel entfernen.
• Die Gerätetür schließen.

4.2 Lieferumfang

Prüfen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung.

ACHTUNG!

Ein Betrieb mit unvollständigem oder defektem Zubehör kann die Gerätefunktion beeinträchtigen oder zu Sachschäden und Geräteschäden führen.

- Nicht das Gerät mit unvollständigem oder defektem Zubehör betreiben.

- Entsprechendes Zubehör vor dem Betrieb des Geräts ersetzen. → "Zubehör", Seite 30

Hinweis: Das Gerät wurde im Werk auf einwandfreie Funktion geprüft. Dabei können Wasserflecken im Gerät zurückbleiben. Die Flecken verschwinden nach dem ersten Waschgang.

Die Lieferung besteht aus:

■ Waschmaschine
■ Begleitunterlagen
■ Transportsicherungen → "Transportsicherungen entfernen", Seite 14
■ Abdeckkappen

4.3 Anforderungen an den Aufstellort

WARNING

Stromschlaggefahr!

Das Gerät enthält spannungsführende Teile. Das Berühren von spannungsführenden Teilen ist gefährlich.

- Nicht das Gerät ohne Abdeckplatte betreiben.

WARNING

Verletzungsgefahr!

Beim Betrieb auf einem Sockel kann das Gerät kippen.

- Die Gerätefüße vor Inbetriebnahme auf einem Sockel unbedingt mit den Haltelaschen → Seite 30 des Herstellers befestigen.

ACHTUNG!

Gefrierendes Restwasser im Gerät kann zu Geräteschäden führen.

- Nicht das Gerät in frostgefährdeten Bereichen oder im Freien aufstellen und betreiben.

de Aufstellen und Anschließen

Wenn das Gerät über 40° geneigt wird, kann Restwasser des Geräts auslaufen und Sachschäden verursachen.

Das Gerät vorsichtig neigen.
Das Gerät stehend transportieren.

Aufstellort Anforderungen

Sockel Das Gerät mit

Haltelaschen → Seite 30 befestigen.

Holzbalkendecke

Das Gerät auf einer wasserbeständigen Holzplatte (Stärke mind. 30 mm) aufstellen, die fest mit dem Fußboden verschraubt ist.

Küchenzeile Das

unter durchgehender Arbeitsplatte aufstellen, die fest mit den Nachbarschränken verbunden ist. Erforderliche Nischenbreite: 60 cm.

An einer Wand Keine Schläuche

und Netzan- schlussleitung zwischen Wand und Gerät ein- klemmen.

4.4 Transportsicherungen entfernen

Das Gerät ist für den Transport mit Transportsicherungen auf der Geräterückseite gesichert.

Hinweis: Bewahren Sie die Schrauben der Transportsicherungen und die Hülsen für einen späteren Transport auf.

→ "Transportsicherungen einsetzen", Seite 50

1. Die Schläuche aus den Halterungen ziehen.

1. Alle Schrauben der 4 Transportsicherungen mit einem Schraubenschlüssel SW13 lösen ① und entfernen ②

1. Die Netzanschlussleitung von der Halterung entfernen.

1. Die 4 Hülsen entfernen.

1. Die 4 Abdeckkappen einsetzen.

1. Die 4 Abdeckkappen nach unten schieben.

Hinweis: Um die Transportsicherungen für den Transport in das Gerät einzusetzen, machen Sie diese Schritte rückgängig in umgekehrter Reihenfolge.

4.5 Gerät anschließen

Wasserzulaufschlauch anschließen

WARNING

Stromschlaggefahr!

Das Gerät enthält spannungsführende Teile. Das Berühren von spannungsführenden Teilen ist gefährlich.

- Nicht das elektrische Aquastop-Ventil in Wasser tauchen.

Hinweis: Stellen Sie sicher, dass Sie das Gerät an einen Wasserzulauf mit einer Sicherheitseinrichtung gegen Trinkwasserverunreinigung durch Rückfließen (gem. DIN EN 1717) anschließen. Die hierfür vorgesehenen Anschlussventile/Wasserhähne sind bei ordnungsgemäßer Hausinstallation mit dieser Sicherheitseinrichtung ausgestattet.

de Aufstellen und Anschließen

1. Den Wasserzulaufschlauch am Wasserhahn (26,4 mm = 3/4") anschließen.

1. Den Wasserhahn vorsichtig öffnen und prüfen, ob die Anschlussstellen dicht sind.

Anschlussarten Wasserablauf

Die Informationen helfen Ihnen, dieses Gerät an den Wasserablauf anzuschließen.

ACHTUNG!

Beim Abpumpen steht der Wasserablaufschlauch unter Druck und kann sich von der installierten Anschlussstelle lösen.

- Den Wasserablaufschlauch gegen unbeabsichtigtes Lösen sichern.

Hinweis: Beachten Sie die Abpumphöhen.

Die maximale Abpumphöhe beträgt 100 cm.

Siphon Die Anschluss-

stelle mit einer Schlauchschelle (24-40 mm) sichern.

Waschbecken Den Wasserab-

laufschlauch mit einem Krümmer → Seite 30 fixieren und sichern.

Kunststoffrohr mit Gummimuffe oder Gully

Den Wasserablaufschlauch mit einem Krümmer → Seite 30 fixieren und sichern.

4.6 Gerät ausrichten

Um Geräusche und Vibrationen zu reduzieren und ein Wandern des Geräts zu vermeiden, richten Sie das Gerät richtig aus.

1. Die Kontermuttern im Uhrzeigersinn mit einem Schraubenschlüssel SW17 lösen.

1. Um das Gerät auszurichten, die Gerätefüße drehen. Die Ausrichtung mit einer Wasserwaage prüfen.

Alle Gerätefüße müssen fest auf dem Boden stehen.

1. Die Kontermuttern mit einem Schraubenschlüssel SW17 handfest gegen das Gehäuse festziehen.

Den Gerätefuß dabei festhalten und nicht in der Höhe verstellen.

4.7 Gerät elektrisch anschließen

Hinweis: Ihre elektrische Hausinstallation für dieses Gerät muss den lokalen gesetzlichen Bestimmungen und Sicherheitsvorschriften entsprechen und sollte einen Fehlerstrom-Schutzschalter enthalten.

1. Den Netzstecker der Netzanschlussleitung des Geräts in eine Steckdose in der Nähe des Geräts stecken.
   Die Anschlussdaten des Geräts finden Sie in den Technischen Daten → Seite 53.
2. Den Netzstecker auf festen Sitz prüfen.

5 Kennenlernen

5.1 Gerät

Hier finden Sie eine Übersicht über die Bestandteile Ihres Geräts.

Je nach Gerätetyp können Einzelheiten im Bild abweichen, z. B. Farbe und Form.

1	Wartungsklappe der Laugen-pumpe → Seite 37
2	Tür
3	Waschmittelschublade → Seite 18
4	Bedienfeld → Seite 19
5	Wasserablaufschlauch → Seite 16
6	Netzanschlussleitung → Seite 17

7	Transportsicherungen → Seite 14
8	Wasserzulaufschlauch → Seite 15

5.2 Waschmittelschublade

Hinweis: Beachten Sie die Angaben der Hersteller zur Verwendung und Dosierung der Waschmittel und Pfle-

gemittel und die Angaben in den Programmbeschreibungen. → "Programme", Seite 26

1	Dosierhilfe für Flüssigwaschmittel→ "Dosierhilfe für Flüssig-waschmittel einsetzen", Seite 32
2	Kammer II: Waschmittel für die Hauptwäsche
3	Kammer ⚙Weichspüler
4	Kammer I: Waschmittel für die Vorwäsche und Einweichen

5.3 Bedienfeld

Über das Bedienfeld stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.

1 Programme → Seite 26
2 Programmwähler → Seite 31
3 Display → Seite 21
4 Tasten → Seite 24

6 Vor dem ersten Gebrauch

Bereiten Sie das Gerät für die Verwendung vor.

6.1 Leerwaschgang starten

Ihr Gerät wurde vor Verlassen des Werks eingehend geprüft. Um mögliches Restwasser zu entfernen, waschen Sie das erste Mal ohne Wäsche.

1. Den Programmwähler auf Trommel reinigen stellen.
2. Die Tür schließen.
3. Die Waschmittelschublade herausziehen.
4. Etwa 1 Liter Leitungswasser in die Kammer II füllen.

1. Pulvervollwaschmittel in die Kammer II einfüllen.

Um Schaumbildung zu vermeiden, verwenden Sie nur die Hälfte der vom Waschmittelhersteller empfohlenen Waschmittelmenge für leichte Verschmutzung. Kein Woll-waschmittel oder Feinwaschmittel verwenden.

1. Die Waschmittelschublade einschieben.
2. Um das Programm zu starten, auf Start / Nachlegen drücken.

Das Display zeigt die verbleibende Programmdauer.

Das Display zeigt nach Programmende: "End".

1. Den ersten Waschgang starten oder den Programmwähler auf O stellen, um das Gerät auszuschalten.

→ "Grundlegende Bedienung", Seite 31

7 Display

Im Display sehen Sie die aktuellen Einstellwerte, Auswahlmöglichkeiten oder Hinweistexte.

Beispielhafte Displayanzeige

Anzeige Benennung mehr Informationen

0:401	Programmdauer / Restzeit des Pro-gramms	Voraussichtliche Programmdauer oder Restzeit des Programms in Stunden und Minuten.
10+1	Fertig in - Zeit	→ "Tasten", Seite 24
10,01	Beladungsempfehlung	Maximale Beladungsmenge für das eingestellte Programm in kg.

- 1400 Schleuderdrehzahl Eingestellte Schleuderdrehzahl in U/min.

→ "Tasten", Seite 24

: ohne Schleudern, nur Abpumpen

* - 90 Temperatur Eingestellte Temperatur in °C.

→ "Tasten", Seite 24

*(kalt)

— Start / Pause Starten, Abbrechen oder Pausieren

■ leuchtet: Das Programm läuft und kann abgebrochen oder pausiert werden.

■ blinkt: Das Programm kann gestartet oder fortgesetzt werden.

Vorbehandlung Programmstatus

^1 Beispiel

Anzeige Benennung mehr Informationen
	Waschen Programmstatus
	Spülen Programmstatus
	Schleudern Programmstatus
End Programmende Programmstatus
	Kindersicherung ■ leuchtet: Die Kindersicherung ist aktiviert.■ blinkt: Die Kindersicherung ist aktiviert und das Gerät wurde bedient.→ "Kindersicherung deaktiveren",Seite 34
	Knitterreduzierung Die Knitterreduzierung ist aktiviert.→ "Tasten", Seite 25
	Zusätzliches Spü- len Zusätzliche Spülgänge sind aktiviert.→ "Tasten", Seite 25
	Vorwäsche Die Vorwäsche ist aktiviert.→ "Tasten", Seite 25
	Einweichen Einweichen ist aktiviert.→ "Tasten", Seite 25
	Wäsche nachle- gen Einweichen/Vorwäsche ist aktiviert und das Einweichen ist beendet. Das Pro-gramm pausiert 15 Minuten. Sie können innerhalb der 15 Minuten Wäsche nachle- gen.Möglichkeiten:■ Wäsche nachlegen und auf Start /Nachlegen drücken um das Programmsoft zu starten.■ Keine Wäsche nachlegen. Auf Start /Nachlegen drücken um das Programmsoft zu starten.■ Keine Wäsche nachlegen. 15 Minuten warten. Das Programm startet nach Ab- lauf der 15 Minuten.
	SpeedPerfect Waschen mit verkürzter Zeit aktiviert.→ "Tasten", Seite 24
	Blut Die Fleckenart ist aktiviert.
	Gras Die Fleckenart ist aktiviert.
	Rotwein Die Fleckenart ist aktiviert.
	Speisefett/-öl Die Fleckenart ist aktiviert.
1 Beispiel

Anzeige Benennung mehr Informationen
	Erinnerung Trommelreinigung	blinkt: Trommel verschmutzt. Führen Sie das Programm Trommel reinigen zur Reinigung und Pflege der Trommel und des Laugenbehälters durch.→ "Trommel reinigen", Seite 36
: Spannungskontrollsystem		blinkt: Das automatische Spannungskontrollsystem erkennt unzulässige Spannungsunterschreitungen. Das Programm pausiert.Hinweis: Das Programm wird fortgeführt, wenn die Spannung wieder zulässig ist.
• Spannungskontrollsystem		blinkt: Das Programm wurde aufgrund von unzulässigen Spannungsunterschreitungen pausiert. Die Spannung ist wieder zu-lässig und das Programm wird fortgeführt.Hinweis: Die Programmdauer verlängert sich.
	Tür ■ leuchtet: Die Tür ist verriegelt und kann nicht geöffnet werden.■ blinkt: Die Tür ist nicht geschlossen.■ aus: Die Tür ist entriegelt und kann ge-öffnet werden.
	Wasserhahn ■ Kein Wasserdruck.■ Der Wasserdruck ist zu gering.
E:35 / -101	Fehler Fehlercode, Fehleranzeige, Signal.
1 Beispiel

8 Tasten

Die Auswahl der Programmeinstellungen ist abhängig vom eingestellten Programm.

Taste Auswahl mehr Informationen
Start / Nachlegen■ starten■ abbrechen■ pausieren		Programm starten, abbrechen oder pausieren.
Extra Schnell■ aktivieren■ deaktivieren		Verkürzte Programmdauer aktivieren oder deaktivieren.Hinweis: Der Energieverbrauch erhöht sich. Das Waschergebnis wird dadurch nicht beeinträchtigt.
Flecken Auswahl Mehrfachauswahl Die		Fleckenart auswählen.Die Temperatur, die Trommelbewegung und die Einweichzeit werden der Fleckenart angepasst.
Fertig in bis zu 24 Stunden Das Programmende festlegen.Die Programmdauer ist bereits in der eingestellten Stundenzahl enthalten.Nach Programmstart wird die Programmdauer angezeigt.
Temperatur - 90 Die*Temperatur anpassen.Eingestellte Temperatur in °C.
Schleudern - 1400 Die Schleuderdrehzahl anpassen oder das Schleudern deaktivieren.Eingestellte Schleuderdrehzahl in U/min.Mit der Auswahl wird das Wasser abgepumpt und das Schleudern deaktiviert. Die Wäsche bleibt nass in der Trommel liegen.
→○	■ aktivieren■ deaktivieren	→ "Kindersicherung", Seite 34
Einweichen/Vor-wäsche	■ (Vorwäsche)■ (Einwei-chen)	Mit der Auswahl ist die Vorwäsche aktiviert.Vorwäsche zum Waschen stark ver-schmutzter Wäsche.Mit der Auswahl ist das Einwei-chen aktiviert.Die Wäsche bleibt vor dem Haupt-waschgang länger im Wasser liegen.Für Wäsche mit besonders hartnäcki-gen Verschmutzungen.Wenn das Einweichen beendet ist, er-tönt ein Signal und im Display blinkt: [IMAGE]. Das Programm pausiert und Siekönnen innerhalb von 15 Minuten Wä-sche nachlegen.Möglichkeiten:■ Wäsche nachlegen und auf Start /Nachlegen drücken um das Pro-gramm sofort zu starten.■ Keine Wäsche nachlegen. AufStart / Nachlegen drücken um dasProgramm sofort zu starten.■ Keine Wäsche nachlegen. 15 Minu-ten warten. Das Programm startetnach Ablauf der 15 Minuten.
Spülen Plus ■	■ [XXXC]	Bis zu drei zusätzliche Spülgänge akti-vieren oder deaktivieren.Empfohlen bei besonders empfindli-cher Haut oder in Regionen mit sehrweichem Wasser.
Bügelleicht ■ aktivieren■ deaktivieren		Knitterreduziertes Waschen aktivierenoder deaktivieren.Um Knitter in der Wäsche zu reduzie-ren, wird der Schleuderablauf und dieSchleuderdrehzahl angepasst.Hinweis: Die Wäsche hat nach demWaschen eine höhere Restfeuchte.Um Knitter zu reduzieren, hängen Siedie Wäsche direkt nach dem Wa-schen auf.

9 Programme

Hinweis: Die Pflegeetiketten der Wäsche geben Ihnen zusätzliche Hinweise zur Programmwahl.

Programm Beschreibung max.		Bela-dung(kg)
Baumwolle Strapazierfähige Textilien aus Baumwolle, Leinenund Mischgewebe waschen.Auch geeignet als zeitverkürztes Programm für normal verschmutzte Wäsche, wenn Sie Extra Schnell aktivieren.Programmeinstellung:■ max. 90 °C■ max. 1400 U/min		10,05,0 ^1
Eco 40-60 Textilien aus Baumwolle, Leinen und Mischgewebewaschen.Hinweis:Textilien, die laut Pflegesymbol von40 °C bis zu 60 °C wertschbar sind, kõnnengemeinsam gewaschen werden.Die Waschwirkung entspricht der bestmöglichenWaschwirkungsklasse nach den gesetzlichen Vorgaben.Für dieses Programm wird die Waschtemperaturautomatisch je nach Beladungsmenge angepasst,um eine optimale Energieeffizienz bei bestmöglicher Waschwirkung zu erreichen. Die Waschtemperatur kann nicht geändert werden.Programmeinstellung:Hinweis:Die Temperatur ist in diesem Programm nicht einstellbar und wird automatisch festgelegt.■ max. - °C■ max. 1400 U/min	10,0
Pflegeleicht Textilien aus Synthetik und Mischgewebe waschen.Programmeinstellung:■ max. 60 °C■ max. 1200 U/min		4,0
Schnell/Mix Textilien aus Baumwolle, Leinen, Synthetik undMischgewebe waschen.Geeignet für leicht verschmutzte Wäsche.		4,0
^1 Extra Schnell aktiviert ^2 Waschen nicht möglich
	Programmeinstellung:■ max. 60 °C■ max. 1400 U/min
Fein Empfindliche, waschbare Textilien aus Seide, Visko-se und Synthetik waschen.Verwenden Sie ein Waschmittel für Feinwäsche oder Seide.Hinweis: Waschen Sie besonders empfindliche Textilien oder Textilien mit Haken, Ösen oder Bü-geln im Wäschenetz.Programmeinstellung:■ max. 40 °C■ max. 800 U/min	2,0
Wolle Hand- und maschinenwaschbare Textilien aus Wol-le oder mit Wollanteil waschen.Um ein Schrumpfen der Wäsche zu vermeiden, bewegt die Trommel die Textilien besonders scho-nend mit langen Pausen.Verwenden Sie ein Waschmittel für Wolle.Programmeinstellung:■ max. 40 °C■ max. 800 U/min	2,0
Spülen Spülen mit anschließendem Schleudern und Was-ser abpumpen.Programmeinstellung: max. 1400 U/min	-
Schleudern/Ab-pumpen	Schleudern und Wasser abpumpen.Wenn Sie nur das Wasser abpumpen wollen, akti-vieren Sie Die Wäsche wird nicht geschleudert.Programmeinstellung: max. 1400 U/min	-
Hygiene Strapazierfähige Textilien aus Baumwolle, Leinenund Mischgewebe waschen.Geeignet für Allergiker und bei erhöhten hygieni-schen Ansprüchen.Hinweis: Wenn die eingestellte Temperatur erreichtist, bleibt diese während des gesamten Waschpro-zesses konstant.Programmeinstellung:■ max. 60 °C■ max. 1400 U/min	6,5
^1 Extra Schnell aktiviert ^2 Waschen nicht möglich
Hemden Bügelfreie Oberhemden und Blusen aus Baumwolle, Leinen, Synthetik und Mischgewebe waschen.Tipp: Um Knitter in der Wäsche zu vermeiden, aktivieren Sie Bügelleicht. Die Wäsche wird nur kurz angeschleudert und kann tropfnass entnommen werden. Hängen Sie die Hemden und Blusen tropf-nass auf, damit sie sich aushängen.Hinweis: Waschen Sie Hemden und Blusen aus Seide oder empfindlichen Materialien im Programm Fein.Programmeinstellung:■ max. 60 °C■ max. 800 U/min	2,0
Outdoor Wettertextilien und Outdoortextilien mit Membran-technologie und wasserabweisender Ausrüstung waschen.Verwenden Sie ein Waschmittel für Outdoortextilien.Verwenden Sie keinen Weichspüler.Programmeinstellung:■ max. 40 °C■ max. 800 U/min	2,0
Dunkle Wäsche Dunkle und farbintensive Textilien aus Baumwolle und pflegeleichte Textilien, z. B. Jeans waschen.Waschen Sie die Wäsche mit der Innenseite nach außen.Verwenden Sie ein Flüssigwaschmittel.Programmeinstellung:■ max. 40 °C■ max. 1200 U/min	4,0
Trommel reinigen	Reinigen und Pflegen der Trommel.Verwenden Sie das Programm in folgenden Fällen:■ vor dem ersten Gebrauch■ bei häufigem Waschen mit einer Waschtemperatur von 40 °C und niedriger■ nach längerer AbwesenheitVerwenden Sie Pulvervollwaschmittel oder bleiche-haltiges Waschmittel. Geben Sie das Waschmittel in die Kammer II für die Hauptwäsche.→ "Waschmittelschublade", Seite 18	-^2
^1 Extra Schnell aktiviert ^2 Waschen nicht möglich
	Um Schaumbildung zu vermeiden, halbieren Sie die Waschmittelmenge.Verwenden Sie keinen Weichspüler.Verwenden Sie keine Woll-, Fein- oder Flüssig-waschmittel.Hinweis:Wenn Sie längere Zeit kein Programm mit 60 °C oder höheren Temperaturen benutzt haben, blinkt die Anzeige für die Trommelreinigung zur Er-innerung.
Schnell 15/30 Min.	Textilien aus Baumwolle, Synthetik und Mischgewe-be waschen.Kurzprogramm für leicht verschmutzte kleine Wä-scheposten.Die Programmdauer beträgt ca. 30 Minuten.Wollen Sie die Programmdauer auf 15 Minuten ver-kürzen, aktivieren Sie Extra Schnell. Die maximale Beladungsmenge reduziert sich auf 2,0 kg.Programmeinstellung:■ max. 40 °C■ max. 1200 U/min	4,0
^1 Extra Schnell aktiviert ^2 Waschen nicht möglich

10 Zubehör

Verwenden Sie Originalzubehör. Es ist auf Ihr Gerät abgestimmt.

Hinweis: Einige Zubehöre sind in weiteren Farben verfügbar. Kontaktieren Sie den → "Kundendienst", Seite 51.

	Verwendung Bestellnummer
Verlängerung Wasserzu-laufschlauch	Kaltwasser- oder Aquas-top-Wasserzulauf-schlauch verlängern (2,50 m).	WMZ2381
Haltelaschen Standsicherheit des Geräts verbessern.		WMZ2200, WX975600
Krümmer Wasserablaufschlauch fixieren.		00655300
Flüssigwaschmittelein-satz	Flüssigwaschmittel dosieren.	00605740
Podest Gerät erhöht aufstellen,damit es leicht beladen und entladen werden kann.		WMZ20490
Anschlussventil Anschlussventil als Sicherheitseinrichtung gegen Rückfließen von Wasser in das Leitungs-netz.		10015611

11 Wäsche

11.1 Wäsche vorbereiten

ACHTUNG!

In der Wäsche verbleibende Gegenstände können die Wäsche und die Trommel beschädigen.

- Vor dem Betrieb alle Gegenstände aus den Taschen der Wäsche entfernen.

• Um Ihr Gerät und die Wäsche zu schonen, bereiten Sie die Wäsche vor.
• Taschen entleeren
• Sand aus allen Umschlägen und Taschen ausbürsten
• Bettbezüge und Kissenbezüge schließen
• Reißverschlüsse, Klettverschlüsse, Haken und Ösen schließen

• Stoffgürtel, Schürzenbänder zusammenbinden oder einen Wäschesack verwenden

• längere Zugbänder und Kordeln mit festen Endstücken in Kapuzen oder Hosen zusammenbinden

• Gardinenröllchen und Bleibänder entfernen oder ein Wäschenetz verwenden
• für kleine Wäschestücke wie z. B. Kindersocken ein Wäschenetz verwenden
  – einige hartnäckige, eingetrocknete Flecken lassen sich durch mehrmaliges Waschen entfernen
• große und kleine Wäschestücke zusammen waschen
  – frische Flecken nicht reiben, sondern mit Seifenlauge abtupfen
• Wäsche auseinander falten und auflockern oder die Beschreibung der Programme beachten

12 Waschmittel und Pflegemittel

Herstellerangaben zur Verwendung und Dosierung finden Sie auf der Verpackung.

Hinweise

■ beim Verwenden von Flüssig-waschmitteln nur selbstfließende Flüssigwaschmittel verwenden
■ keine unterschiedlichen Flüssig-waschmittel mischen
■ keine Waschmittel und Weichspüler mischen
■ keine überlagerten und stark verdickten Produkte verwenden
■ Färbemittel sparsam verwenden, Salz kann Edelstahl angreifen
- keine Entfärbemittel im Gerät verwenden

13 Grundlegende Bedienung

13.1 Gerät einschalten

Voraussetzung: Das Gerät ist sachgemäß aufgestellt und angeschlossen.

→ "Aufstellen und Anschließen", Seite 13

- Den Programmwähler auf ein Programm stellen.

13.2 Programm einstellen

1. Programmwähler drehen und auf das gewünschte Programm stellen.
   → "Programme", Seite 26
2. Wenn gewünscht, die Programm-einstellungen anpassen.
   → "Programmeinstellungen anpassen", Seite 31

13.3 Programmeinstellungen anpassen

Voraussetzung: Ein Programm ist eingestellt.

→ "Programm einstellen", Seite 31
- Die Programmeinstellungen anpassen.
→ "Tasten", Seite 24

Hinweis: Die Programmeinstellungen werden nicht dauerhaft für das Programm gespeichert.

13.4 Wäsche einlegen

Hinweis: Um Knitterbildung zu vermeiden, beachten Sie die maximale Beladung der Programme.

→ "Programme", Seite 26

de Bedienung

Voraussetzungen

■ Die Wäsche ist vorbereitet und sortiert.

→ "Wäsche", Seite 30

■ Die Trommel ist leer.

1. Die Tür öffnen.
2. Die Wäsche in die Trommel legen.
3. Die Tür schließen.

Stellen Sie sicher, dass keine Wäsche in der Tür eingeklemmt ist.

13.5 Dosierhilfe für Flüssig-waschmittel einsetzen

Wenn Sie die Dosierhilfe als Zubehör bestellen, müssen Sie die Dosierhilfe einsetzen.

1. Die Waschmittelschublade herausziehen.
2. Den Einsatz runterdrücken und die Waschmittelschublade entnehmen.

1. Die Dosierhilfe einsetzen.

1. Die Waschmittelschublade einsetzen.

13.6 Dosierhilfe für Flüssig-waschmittel verwenden

Um Flüssigwaschmittel zu dosieren, können Sie in der Waschmittelschublade eine Dosierhilfe verwenden.

1. Die Waschmittelschublade herausziehen.
2. Die Dosierhilfe nach vorne schieben.

1. Die Dosierhilfe herunterklappen und einrasten.

1. Die Waschmittelschublade einschieben.

13.7 Waschmittel und Pflege- mittel einfüllen

Hinweise

• Nutzen Sie die Dosierhilfe für Flüssigwaschmittel nicht bei gelartigen Waschmitteln, Waschpulver, aktivierter Vorwäsche oder Fertig in-Zeit.
  ■ Beachten Sie die Hinweise zu Waschmittel und Pflegemittel → Seite 31.

• Die Waschmittelschublade herausziehen.

• Das Waschmittel einfüllen. → "Waschmittelschublade", Seite 18

• Wenn gewünscht, das Pflegemittel einfüllen.

• Die Waschmittelschublade einschieben.

13.8 Programm starten

Voraussetzung: Ein Programm ist eingestellt.

→ "Programm einstellen", Seite 31

▶ Auf Start / Nachlegen drücken.
√ Die Trommel dreht sich und es erfolgt eine Beladungserkennung, die bis zu 2 Minuten dauern kann und danach läuft das Wasser ein.
Das Display zeigt die Programm-dauer oder die Fertig in-Zeit.
Das Display zeigt nach Programmende: "End".

13.9 Wäsche nachlegen

Nach Programmstart können Sie die Wäsche je nach Programmstatus entnehmen oder nachlegen.

1. Auf Start / Nachlegen drücken.

Das Gerät pausiert.

Hinweis: Wenn Sie Wäsche nachlegen möchten, beachten Sie die Hinweise im Display. → "Display", Seite 23

1. Die Tür öffnen.
2. Die Wäsche nachlegen oder entnehmen.
3. Die Tür schließen.
4. Auf Start / Nachlegen drücken.

13.10 Programm abbrechen

1. Auf Start / Nachlegen drücken.
2. Die Tür öffnen.

Bei hoher Temperatur und hohem Wasserstand bleibt die Tür aus Sicherheitsgründen verriegelt.

• Bei hoher Temperatur starten Sie das Programm Spülen.

• Bei hohem Wasserstand starten Sie das Programm Schleudern oder stellen Sie ein geeignetes Programm ein zum Abpumpen. → "Programme", Seite 26

• Die Wäsche entnehmen.
  → "Wäsche entnehmen", Seite 33

13.11 Wäsche entnehmen

1. Die Tür öffnen.
2. Die Wäsche aus der Trommel nehmen.

13.12 Gerät ausschalten

1. Den Programmwähler auf Ostellen.

de Kindersicherung

1. Die Gummimanschette trocken wischen und Fremdkörper entfernen.

1. Die Gerätetür und die Waschmittelschublade offen lassen, damit Restwasser abtrocknen kann.

14 Kindersicherung

Sichern Sie Ihr Gerät gegen ein versehentliches Bedienen an den Bedienelementen.

14.1 Kindersicherung aktivieren

• Auf beide Tasten – ca. 3 Sekunden drücken.
  Das Display zeigt.
  √ Die Bedienelemente sind gesperrt.
  √ Die Kindersicherung bleibt auch nach dem Ausschalten des Geräts und bei Stromausfall aktiv.

14.2 Kindersicherung deakti- veren

Voraussetzung: Um die Kindersicherung zu deaktivieren, muss das Gerät eingeschaltet sein.

• Auf beide Tasten – ca. 3 Sekunden drücken.
  √ Im Display erlischt.

15 Grundeinstellungen

Sie können die Grundeinstellungen Ihres Geräts auf Ihre Bedürfnisse einstellen.

15.1 Übersicht der Grundeinstellungen

Grundeinstellung	Programmposition	Wert Beschreibung
Endesignal 2 0 (aus)		1 (leise)2 (mittel)3 (laut)4 (sehrlaut)	Die Lautstärke des Signals nach Programmende einstellen.
Tastensignal 3 0 (aus)		1 (leise)2 (mittel)3 (laut)4 (sehrlaut)	Die Lautstärke des Signals beim Anwählen der Tasten einstellen.
Trommelreinigung Erinnerung	4 On (an)	OFF (aus)	Die Erinnerung für die Trommelreinigung aktivieren oder deaktivieren.
Programmzähler	5	42^1	Die Anzahl der beendeten Programme anzeigen.
^1 Beispiel

15.2 Grundeinstellungen ändern

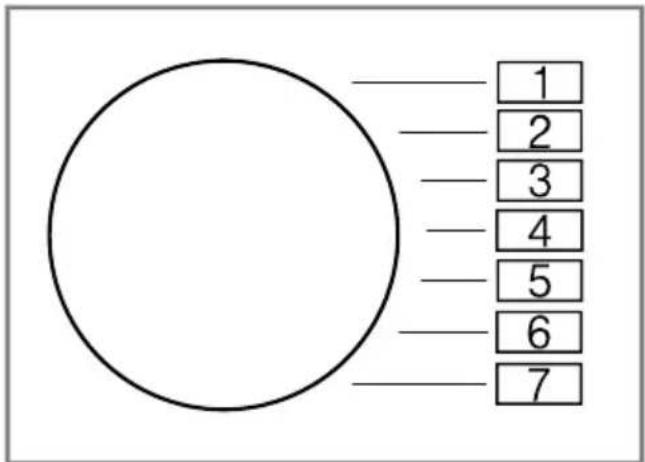

1. Den Programmwähler auf Position 1 einstellen.

1. Auf Schleudern drücken und gleichzeitig den Programmwähler auf Position 2 einstellen.

Das Display zeigt den aktuellen Wert.

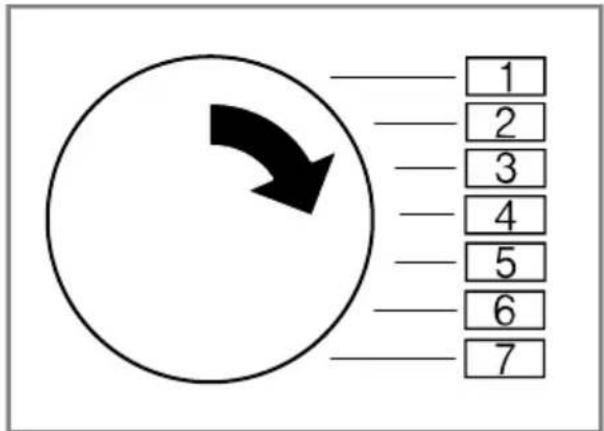

3. Den Programmwähler auf die gewünschte Position einstellen. → "Übersicht der Grundeinstellungen", Seite 35
4. Um den Wert zu ändern, auf Fertig in drücken.
5. Um die Änderung zu speichern, das Gerät ausschalten.

16 Reinigen und Pflegen

Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.

16.1 Trommel reinigen

VORSICHT

Verletzungsgefahr!

Das dauerhafte Waschen mit niedrigen Temperaturen und eine fehlende Belüftung des Geräts können die Trommel beschädigen und zu Verletzungen führen.

▶ Regelmäßig ein Programm zur Reinigung der Trommel ausführen oder mit Temperaturen von mindestens 60°C waschen.
Das Gerät nach jedem Betrieb bei geöffneter Tür und Waschmittel-schublade trocknen lassen.
- Das Programm Trommel reinigen ohne Wäsche mit Pulvervollwaschmittel durchführen.

16.2 Waschmittelschublade reinigen

1. Die Waschmittelschublade herausziehen.
2. Den Einsatz runterdrücken und die Waschmittelschublade entfernen.

1. Den Einsatz von unten nach oben herausziehen.

1. Die Waschmittelschublade und den Einsatz mit Wasser und Bürste reinigen und abtrocknen.

1. Den Einsatz einsetzen und einrasten.

1. Die Öffnung für die Waschmittelschublade reinigen.

1. Die Waschmittelschublade einschieben.

16.3 Laugenpumpe reinigen

Reinigen Sie die Laugenpumpe bei Störungen, z. B. bei Verstopfungen oder Klappergeräuschen.

Laugenpumpe leeren

1. Den Wasserhahn schließen.
2. Das Gerät ausschalten.
3. Den Netzstecker des Geräts vom Stromnetz trennen.
4. Die Wartungsklappe öffnen und abnehmen.

de Reinigen und Pflegen

1. Ein ausreichend großes Gefäß unter die Öffnung schieben.

1. Den Entleerungsschlauch aus der Halterung nehmen.

1. VORSICHT - Verbrühungsgefahr! Die Waschlauge wird beim Waschen mit hohen Temperaturen heiß.

- Nicht die heiße Waschlauge berühren. Um die Waschlauge in das Gefäß abfließen zu lassen, die Verschlusskappe abziehen.

1. Die Verschlusskappe aufdrücken.

1. Den Entleerungsschlauch in die Halterung klemmen.

Voraussetzung: Die Laugenpumpe ist leer. → Seite 37

1. Da sich noch Restwasser in der Laugenpumpe befinden kann, den Pumpendeckel vorsichtig herausdrehen.

- Durch grobe Verschmutzungen kann der Filtereinsatz im Pumpengehäuse festsitzen. Verschmutzungen lösen und Filtereinsatz entnehmen.

1. Den Innenraum, das Gewinde des Pumpendeckels und das Pumpengehäuse reinigen.

Der Pumpendeckel besteht aus zwei Bauteilen die zur Reinigung auseinandergebaut werden können.

1. Sicherstellen, dass sich das Flügelrad der Laugenpumpe drehen lässt.

2. Den Pumpendeckel einsetzen.

- Sicherstellen, dass die Bauteile des Pumpendeckels korrekt montiert sind.

1. Den Pumpendeckel bis zum Anschlag zudrehen.

Der Griff des Pumpendeckels muss senkrecht stehen.

1. Die Wartungsklappe einsetzen und schließen.

de Reinigen und Pflegen

Vor dem nächsten Waschen

Um zu verhindern, dass beim nächsten Waschen Waschmittel ungenutzt in den Ablauf fließt, führen Sie ein geeignetes Programm zum Abpumpen durch, nachdem Sie die Laugenpumpe entleert haben.

1. Den Wasserhahn öffnen.

2. Den Netzstecker einstecken.

3. Das Gerät einschalten.
4. Einen Liter Wasser in die Kammer II füllen.
5. Wählen Sie ein geeignetes Programm zum Abpumpen.
   → "Programme", Seite 26

17 Störungen beheben

Kleinere Störungen an Ihrem Gerät können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst kontaktieren. So vermeiden Sie unnötige Kosten.

WARNUNG

Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

▶ Nur dafür geschultes Fachpersonal darf Reparaturen am Gerät durchführen.
- Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
- Wenn die Netzanschlussleitung dieses Geräts beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Störung Ursache und Störungsbehebung

Das Display ist erloschen und Start /Nachlegen blinkt.

Energiesparmodus ist aktiv.► Drücken Sie eine beliebige Taste.√ Das Display leuchtet wieder.

"E:30 / -80" Abflussrohr oder Wasserablaufschlauch ist verstopft.

- Reinigen Sie das Abflussrohr und den Wasserablaufschlauch.

Abflussrohr oder Wasserablaufschlauch ist geknickt oder eingeklemmt.

- Stellen Sie sicher, dass das Abflussrohr und der Wasserablaufschlauch nicht geknickt oder eingeklemmt sind.

Laugenpumpe ist verstopft.

▶ → "Laugenpumpe reinigen", Seite 37

Wasserablaufschlauch ist zu hoch angeschlossen.

- Montieren Sie den Wasserablaufschlauch in maximal 1 Meter Höhe.

Pumpendeckel ist nicht korrekt zusammengesetzt.

- Setzen Sie den Pumpendeckel korrekt zusammen.

Waschmitteldosierung ist zu hoch.

- Sofortmaßnahme: Mischen Sie einen Esslöffel Weichspüler mit 0,5 Liter Wasser und füllen Sie die Mischung in die linke Kammer ein (nicht bei Outdoor-, Sportswear- und Daunen-Textilien).

- Verringern Sie beim nächsten Waschgang mit gleicher Beladung die Waschmittelmenge.

Unzulässige Verlängerung am Wasserablaufschlauch montiert.

Störung Ursache und Störungsbehebung
"E:30 / -80" ▶ Entfernen Sie unzulässige Verlängerungen am Wasserablaufschlauch.→ "Gerät anschließen", Seite 15
	Pumpendeckel ist nicht vollständig eingeschraubt.▶ Stellen Sie sicher, dass der Pumpendeckel bis zum Anschlag in das Gerät eingeschraubt ist. Der Griff des Pumpendeckels muss senkrecht stehen.
"E:60 / -2B" Unwuchtkontrollsystem hat das Schleudern aufgrund ungleichmäßiger Wäscheverteilung abgebrochen.▶ Verteilen Sie die Wäsche in der Trommel neu.Hinweis: Legen Sie möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.
"E:30 / -10" und/oder Wasserdruck ist gering.Keine Behebung möglich.
	Sieb im Wasserzulauf ist verstopft.▶ Reinigen Sie das Sieb im Wasserzulauf.
	Wasserhahn ist geschlossen.▶ Öffnen Sie den Wasserhahn.
	Wasserzulaufschlauch ist geknickt oder eingeklemmt.▶ Stellen Sie sicher, dass der Wasserzulaufschlauch nicht geknickt oder eingeklemmt ist.
	Wasserstandmesssystem defekt.Hinweis: Mit der Fehlermeldung startet das Geräte einen Abpumpvorgang.1. Warten Sie zunächst ca. 5 Minuten, bis der Abpumpvorgang beendet ist.2. Um die Fehlermeldung zurück zu setzen, schalten Sie das Gerät aus.3. Schalten sie das Gerät wieder ein.4. Wenn die Fehlermeldung erneut angezeigt wird, ru- fen Sie den Kundendienst.→ "Kundendienst", Seite 51
"E:35 / -10" Wasser ist in der Bodenwanne.▶ Schließen Sie den Wasserhahn.▶ Rufen Sie den Kundendienst.→ "Kundendienst", Seite 51
	Gerät ist undicht.▶ Schließen Sie den Wasserhahn.
"E:35 / -10" ▶ Rufen Sie den Kundendienst.→ "Kundendienst", Seite 51
: blinkt. Spannungskontrollsystem erkennt unzulässige Spannungsunterschreitung.▶ Keine Behebung möglich.Hinweis:Wenn sich die Spannungsversorgung stabilisiert hat, läuft das Programm normal weiter.
leuchtet. Temperatur ist zu hoch.▶ Warten Sie bis die Temperatur gesunken ist.▶ → "Programm abbrechen", Seite 33
blinkt. Tür ist nicht geschlossen.▶ Schließen Sie die Tür.
Wäsche ist in der Tür eingeklemmt.▶ Entfernen Sie eingeklemmte Wäsche.
Alle anderen Fehlercodes.	Funktionsstörung▶ Rufen Sie den Kundendienst.→ "Kundendienst", Seite 51
"E:30/-20" Magnetventil defekt.
Waschmitteldosierung ist zu hoch.▶ Verringern Sie beim nächsten Waschgang mit gleicher Beladung die Waschmittelmenge.
Zusätzliches Wasser eingefüllt.▶ Füllen Sie während des Betriebs kein zusätzliches Wasser in das Gerät ein.
Gerät funktioniert nicht.	Netzstecker der Netzanschlussleitung ist nicht eingesteckt.▶ Schließen Sie das Gerät am Stromnetz an.
	Sicherung im Sicherungskasten hat ausgelöst.▶ Prüfen Sie die Sicherung im Sicherungskasten.
	Stromversorgung ist ausgefallen.
Gerät funktioniert nicht.	► Prüfen Sie, ob die Raumbeleuchtung oder andere Geräte im Raum funktionieren.
Programm startet nicht.	Start / Nachlegen wurde nicht gedrückt.► Drücken Sie Start / Nachlegen.
	Tür ist nicht geschlossen.1. Schließen Sie die Tür.2. Zum Starten des Programms drücken Sie Start / Nachlegen.
	Kindersicherung ist aktiviert.► → "Kindersicherung deaktiveren", Seite 34
	Fertig in ist aktiviert.► Prüfen Sie, ob Fertig in aktiviert ist.→ "Tasten", Seite 24
	Wäsche ist in der Tür eingeklemmt.1. Öffnen Sie die Tür erneut.2. Entfernen Sie eingeklemmte Wäsche.3. Schließen Sie die Tür.4. Zum Starten des Programms drücken Sie Start / Nachlegen.
Tür lässt sich nicht öffnen.	Temperatur ist zu hoch.► Warten Sie bis die Temperatur gesunken ist.► → "Programm abbrechen", Seite 33
	Wasserstand ist zu hoch.► Wählen Sie ein geeignetes Programm zum Abpumpen.→ "Programme", Seite 26
	Stromausfall.► Öffnen Sie die Tür mit der Notentriegelung.→ "Notentriegelung", Seite 50
Waschlauge wird nicht abgepumpt.	Abflussrohr oder Wasserablaufschlauch ist verstopft.► Reinigen Sie das Abflussrohr und den Wasserablaufschlauch.
	Abflussrohr oder Wasserablaufschlauch ist geknickt oder eingeklemmt.► Stellen Sie sicher, dass das Abflussrohr und der Wasserablaufschlauch nicht geknickt oder eingeklemmt sind.
	Laugenpumpe ist verstopft.► → "Laugenpumpe reinigen", Seite 37
Waschlauge wird nicht abgepumpt.	Wasserablaufschlauch ist zu hoch angeschlossen.► Montieren Sie den Wasserablaufschlauch in maximal 1 Meter Höhe.
	Pumpendeckel ist nicht korrekt zusammengesetzt.► Setzen Sie den Pumpendeckel korrekt zusammen.
	Waschmitteldosierung ist zu hoch.► Sofortmaßnahme: Mischen Sie einen Esslöffel Weichspüler mit 0,5 Liter Wasser und füllen Sie die Mischung in die linke Kammer ein (nicht bei Outdoor-, Sportswear- und Daunen-Textilien).► Verringern Sie beim nächsten Waschgang mit gleicher Beladung die Waschmittelmenge.
	Unzulässige Verlängerung am Wasserablaufschlauch montiert.► Entfernen Sie unzulässige Verlängerungen am Wasserablaufschlauch.→ "Gerät anschließen", Seite 15
	Pumpendeckel ist nicht vollständig eingeschraubt.► Stellen Sie sicher, dass der Pumpendeckel bis zum Anschlag in das Gerät eingeschraubt ist. Der Griff des Pumpendeckels muss senkrecht stehen.
Wasser läuft nicht ein.Waschmittel wird nicht eingespült.	Start / Nachlegen wurde nicht gedrückt.► Drücken Sie Start / Nachlegen.
	Sieb im Wasserzulauf ist verstopft.► Reinigen Sie das Sieb im Wasserzulauf.
	Wasserhahn ist geschlossen.► Öffnen Sie den Wasserhahn.
	Wasserzulaufschlauch ist geknickt oder eingeklemmt.► Stellen Sie sicher, dass der Wasserzulaufschlauch nicht geknickt oder eingeklemmt ist.
Mehrmaliges Anschleudern.	Unwuchtkontrollsystem gleicht Unwucht durch mehrmaliges Verteilen der Wäsche aus.► Kein Fehler - keine Handlung notwendig.Hinweis: Legen Sie beim Beladen möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.
Programmdauer ändert sich während des Waschprozesses.	Programmablauf wird elektronisch optimiert. Das kann zur Änderung der Programmdauer führen.► Kein Fehler - keine Handlung notwendig.
Programmdauer ändert sich während des Waschprozesses.	Unwuchtkontrollsystem gleicht Unwucht durch mehrmaliges Verteilen der Wäsche aus.► Kein Fehler - keine Handlung notwendig.Hinweis: Legen Sie beim Beladen möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.
	Schaumkontrollsystem schaltet bei zu hoher Schaumbildung einen Spülgang zu.► Kein Fehler - keine Handlung notwendig.
Wasser ist in der Trommel nicht sichtbar.	Wasser ist unterhalb des sichtbaren Bereichs.► Kein Fehler - keine Handlung notwendig.► Füllen Sie während des Betriebs kein zusätzliches Wasser in das Gerät ein.
Trommel ruckelt nach Programmstart.	Ursache ist ein interner Motortest.► Kein Fehler - keine Handlung notwendig.
In der Kammer befindet sich Restwasser.	Einsatz in Kammer ist verstopft.► → "Waschmittelschublade reinigen", Seite 36
Vibrationen und Bewegung des Geräts während des Schleuderns.	Gerät ist nicht korrekt ausgerichtet.► → "Gerät ausrichten", Seite 16
	Gerätefüße sind nicht fixiert.► Fixieren Sie die Gerätefüße.→ "Gerät ausrichten", Seite 16
	Transportsicherungen sind nicht entfernt.► → "Transportsicherungen entfernen", Seite 14.
Trommel dreht sich, Wasser läuft nicht ein.	Beladungserkennung ist aktiv.► Kein Fehler, keine Handlung notwendig.Hinweis: Die Beladungserkennung kann bis zu 2 Minuten dauern.
Starke Schaumbildung.	Waschmitteldosierung ist zu hoch.► Sofortmaßnahme: Mischen Sie einen Esslöffel Weichspüler mit 0,5 Liter Wasser und füllen Sie die Mischung in die linke Kammer ein (nicht bei Outdoor-, Sportswear- und Daunen-Textilien).► Verringern Sie beim nächsten Waschgang mit gleicher Beladung die Waschmittelmenge.
Hohe Schleuderdrehzahl wird nicht erreicht.	Niedrige Schleuderdrehzahl ist eingestellt.► Stellen Sie beim nächsten Waschgang eine höhere Schleuderdrehzahl ein.
Hohe Schleuderdrehzahl wird nicht er-reicht.	Bügelleichtist aktiviert.► Wählen Sie für die Textilart geeignete Programme aus.
	Unwuchtkontrollsystem gleicht Unwucht durch reduzierte Schleuderdrehzahl aus.► Verteilen Sie die Wäsche in der Trommel neu.Hinweis:Legen Sie möglichst große und kleine Wä-schestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.► Starten Sie das ProgrammSchleudern.
Programm Schleudern startet nicht.	Abflussrohr oder Wasserablaufschlauch ist verstopft.► Reinigen Sie das Abflussrohr und den Wasserab-laufschlauch.
	Abflussrohr oder Wasserablaufschlauch ist geknickt oder eingeklemmt.► Stellen Sie sicher, dass das Abflussrohr und der Wasserablaufschlauch nicht geknickt oder eingeklemmt sind.
	Unwuchtkontrollsystem hat das Schleudern aufgrund ungleichmäßiger Wäscheverteilung abgebrochen.► Verteilen Sie die Wäsche in der Trommel neu.Hinweis:Legen Sie möglichst große und kleine Wä-schestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.► Starten Sie das ProgrammSchleudern.
Rauschendes, zi-schendes Geräusch.	Wasser wird unter Druck in die Waschmittelschublade gespült.► Kein Fehler - normales Betriebsgeräusch.
Laute Geräusche während des Schleuderns.	Gerät ist nicht korrekt ausgerichtet.► → "Gerät ausrichten", Seite 16
	Gerätefüße sind nicht fixiert.► Fixieren Sie die Gerätefüße.→ "Gerät ausrichten", Seite 16
	Transportsicherungen sind nicht entfernt.► → "Transportsicherungen entfernen", Seite 14.
Klappergeräusche, Rasseln in der Lau-genpumpe.	Fremdkörper ist in die Laugenpumpe gelangt.► → "Laugenpumpe reinigen", Seite 37
Schlürfendes, rhythmisches Sauggeräusch.	Laugenpumpe ist aktiv, die Waschlauge wird abgepumpt.► Kein Fehler - normales Betriebsgeräusch.
Knitterbildung. Schleuderdrehzahl ist zu hoch.► Stellen Sie beim nächsten Waschgang eine niedrigere Schleuderdrehzahl ein.
Waschmittel oder Weichspüler tropft von der Manschette und sammelt sich auf der Tür oder in der Manschettenfalte.	Ungeeignetes Programm für die Textilart eingestellt.► Wählen Sie für die Textilart geeignete Programme aus.
	Zu viel Waschmittel / Weichspüler in der Waschmittelschublade .► Beachten Sie beim Dosieren von Flüssigwaschmittel und Weichspüler die Markierung in der Waschmittelschublade und dosieren Sie nicht darüber.
Schleuderergebnis ist nicht zufriedenstellend. Die Wäsche ist zu nass / zu feucht.	Niedrige Schleuderdrehzahl ist eingestellt.► Stellen Sie beim nächsten Waschgang eine höhere Schleuderdrehzahl ein.► Starten Sie das Programm Schleudern .
	Bügelleichtist aktiviert.► Wählen Sie für die Textilart geeignete Programme aus.
	Abflussrohr oder Wasserablaufschlauch ist verstopft.► Reinigen Sie das Abflussrohr und den Wasserablaufschlauch.
	Abflussrohr oder Wasserablaufschlauch ist geknickt oder eingeklemmt.► Stellen Sie sicher, dass das Abflussrohr und der Wasserablaufschlauch nicht geknickt oder eingeklemmt sind.
	Unwuchtkontrollsystem hat das Schleudern aufgrund ungleichmäßiger Wäscheverteilung abgebrochen.► Verteilen Sie die Wäsche in der Trommel neu.Hinweis:Legen Sie möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.► Starten Sie das Programm Schleudern .
Schleuderergebnis ist nicht zufriedenstellend. Die Wäsche ist zu nass / zu feucht.	Unwuchtkontrollsystem gleicht Unwucht durch reduzierte Schleuderdrehzahl aus.► Verteilen Sie die Wäsche in der Trommel neu.Hinweis: Legen Sie möglichst große und kleine Wäschestücke zusammen in die Trommel. Verschieden große Wäschestücke verteilen sich beim Schleudern besser.► Starten Sie das Programm Schleudern .
Waschmittelrückstände auf der feuchten Wäsche.	Waschmittel können wasserunlösliche Stoffe enthalten, die sich auf der Wäsche ablagern.► Starten Sie das Programm Spülen.
Waschmittelrückstände auf der trockenen Wäsche.	Waschmittel können wasserunlösliche Stoffe enthalten, die sich auf der Wäsche ablagern.► Bürsten Sie die Wäsche nach dem Waschen und Trocknen aus.
Am Wasserzulaufschlauch läuft Wasser aus.	Wasserzulaufschlauch ist nicht korrekt / fest angeschlossen.1. Schließen Sie den Wasserzulaufschlauch korrekt an.→ "Wasserzulaufschlauch anschließen", Seite 152. Ziehen Sie die Verschraubung fest.
Am Wasserablaufschlauch läuft Wasser aus.	Wasserablaufschlauch ist beschädigt.► Tauschen Sie den beschädigten Wasserablaufschlauch aus.
	Wasserablaufschlauch ist nicht korrekt angeschlossen.► Schließen Sie den Wasserablaufschlauch korrekt an.→ "Anschlussarten Wasserablauf", Seite 16
Im Gerät haben sich Gerüche gebildet.	Feuchtigkeit und Waschmittelrückstände können die Bildung von Bakterien begünstigen.► → "Trommel reinigen", Seite 36► Wenn Sie das Gerät nicht benutzen, lassen Sie die Tür und die Waschmittelschublade offen, damit Restwasser abtrocknen kann.
Weichspüler verbleibt in der Waschmittel-schublade.	Weichspülen ist für das gewählte Programm nicht vorgesehen.► Prüfen Sie vor dem Waschen, ob Weichspülen für das gewählte Programm vorgesehen ist.→ "Programme", Seite 26

de Transportieren, Lagern und Entsorgen

17.1 Notentriegelung

Tür entriegeln

Voraussetzung: Die Laugenpumpe ist leer. → Seite 37

1. ACHTUNG! Auslaufendes Wasser kann zu Sachschäden führen.

- Nicht die Tür öffnen, wenn Wasser am Glas zu sehen ist.

Die Notentriegelung mit einem Werkzeug nach unten ziehen und loslassen.

√ Der Türverschluss ist entriegelt.
2. Die Wartungsklappe einsetzen und einrasten.
3. Die Wartungsklappe schließen.

18 Transportieren, Lagern und Entsorgen

18.1 Gerät demontieren

1. Den Wasserhahn schließen.
2. Den Wasserzulaufschlauch leeren.
3. Das Gerät ausschalten. → "Gerät ausschalten", Seite 33
4. Den Netzstecker des Geräts ziehen.
5. Die Waschlauge ablassen. → "Laugenpumpe reinigen", Seite 37
6. Die Schläuche abmontieren.

18.2 Transportsicherungen einsetzen

Um Transportschäden zu vermeiden, sichern Sie das Gerät vor dem Transport mit den Transportsicherungen.

1. Die 4 Abdeckkappen mit einem Schraubendreher entfernen.

Bewahren Sie die Abdeckkappen auf.

1. Die 4 Transportsicherungen einsetzen.

→ "Transportsicherungen entfernen", Seite 14

18.3 Gerät erneut in Betrieb nehmen

▶ Für weitere Informationen siehe
→ "Aufstellen und Anschließen", Seite 13 und
→ "Leerwaschgang starten", Seite 20.

18.4 Altgerät entsorgen

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiederverwendet werden.

WARNUNG

Gefahr von Gesundheitsschäden!

Kinder können sich im Gerät einsperren und in Lebensgefahr geraten.

Das Gerät nicht hinter einer Tür aufstellen, die das Öffnen der Gerätetür blockiert oder verhindert.
- Bei ausgedienten Geräten den Netzstecker der Netzanschlussleitung ziehen, danach die Netzanschlussleitung durchtrennen und das Schloss der Gerätetür so weit zerstören, dass die Gerätetür nicht mehr schließt.

1. Den Netzstecker der Netzanschlussleitung ziehen.
2. Die Netzanschlussleitung durchtrennen.
3. Das Gerät umweltgerecht entsorgen.
   Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihrem Fachhändler sowie Ihrer Gemeinde- oder Stadtverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

19 Kundendienst

Funktionsrelevante Original-Ersatzteile gemäß der entsprechenden Ökodesign-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer von mindestens 10 Jahren ab dem Inverkehrbringen Ihres Geräts innerhalb des Europäischen Wirtschaftsraums.

Hinweis: Der Einsatz des Kunden-diensts ist im Rahmen der Hersteller-garantiebedingungen kostenfrei.

Detaillierte Informationen über die Garantiedauer und die Garantiebedingungen in Ihrem Land erhalten Sie bei unserem Kundendienst, Ihrem Händler oder auf unserer Website. Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihres Geräts. Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kundendienstverzeichnis oder auf unserer Website.

19.1 Erzeugnisnummer (E-Nr.) und Fertigungsnummer (FD)

Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts. Das Typenschild befindet sich je nach Modell:

■ auf der Innenseite der Tür.
■ auf der Innenseite der Wartungsklappe.
■ auf der Rückseite des Geräts.

Um Ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

19.2 AQUA-STOP-Garantie

Zusätzlich zu Gewährleistungsansprüchen gegen den Verkäufer aus dem Kaufvertrag und zusätzlich zu unserer Herstellergarantie leisten wir Ersatz zu folgenden Bedingungen.

■ Sollte durch einen Fehler unseres Aqua-Stop-Systems ein Wasserschaden verursacht werden, so ersetzen wir Schäden privater Gebraucher. Um die Wassersicherheit zu gewährleisten muss das Gerät am Stromnetz angeschlossen sein.
■ Die Haftungsgarantie gilt für die Lebensdauer des Geräts.
■ Voraussetzung des Garantieanspruches ist, dass das Gerät mit Aqua-Stop fachgerecht entsprechend unserer Anleitung aufgestellt und angeschlossen ist; sie schließt auch die fachgerecht montierte Aqua-Stop-Verlängerung (Originalzubehör) mit ein. Unsere Garantie erstreckt sich nicht auf defekte Zuleitungen oder Armaturen bis zum Aqua-Stop-Anschluss am Wasserhahn.

- Geräte mit Aqua-Stop brauchen Sie grundsätzlich während des Betriebs nicht zu beaufsichtigen bzw. danach durch Schließen des Wasserhahns zu sichern. Lediglich für den Fall einer längeren Abwesenheit von Ihrer Wohnung, z. B. bei einem mehrwöchigen Urlaub, ist der Wasserhahn zu schließen.

20 Verbrauchswerte

Die folgenden Informationen werden gemäß der EU-Ökodesign-Verordnung gegeben. Die angegebenen Werte für andere Programme als Eco 40-60 sind nur Richtwerte und wurden in Anlehnung an die geltende Norm EN60456 ermittelt.

Programm Bela-dung (kg)	Pro-gramm-dauer (h:min) ^1	Ener-giever-brauch (kWh/Zyklus) ^1	Was-server-brauch (l/Zyklus) ^1	Maxi-male Tempe-ratur (°C) 5 min ^1	Schleu-der-dreh-zahl (U/min) ^1	Rest-feuch-te (%) ^1
Eco 40-60 ^2	10,0 3:50 0,990	77,0 35	1351	52,00
Eco 40-60 ^2	5,0 2:55 0,460	46,0 28	1400	50,00
Eco 40-60 ^2	2,5 2:30 0,220	34,0 23	1400	55,00
Baumwol-le 20 °C	10,0 3:30 0,410	98,0 24	1400	49,00
Baumwol-le 40 °C	10,0 3:30 1,300	98,0 44	1400	49,00
Baumwol-le 60 °C	10,0 3:30 1,900	98,0 60	1400	49,00
Pflegeleicht 40 °C	4,0 2:30 0,900	63,0 45	1200	28,00
Schnell/Mix 40 °C	4,0 1:05 0,700	44,0 42	1400	51,00
Wolle 30 °C	2,0 0:40 0,350	48,0 28	800	25,00

^1 Die tatsächlichen Werte können durch den Einfluss von Wasserdruck, Härte und Eintrittstemperatur, Umgebungstemperatur, Art, Menge und Verschmutzung der Wäsche, verwendetes Reinigungsmittel, Schwankungen der Stromversorgung und ausgewählte Zusatzfunktionen von den angegebenen Werten abweichen.
^2 Prüfpogramm gemäß der EU-Ökodesign-Verordnung und der EU-Energielabel-Verordnung mit Kaltwasser (15°C).

21 Technische Daten

Gerätehöhe 84,5 cm

Gerätebreite 59,8 cm

Gerätetiefe 58,8 cm

Gerätetiefe mit geschlossener Tür 63,2 cm

Gerätetiefe mit 104,9 cm geöffneter Tür

Gewicht 75,7 kg

Maximale Bela-dungsmenge	10,0 kg
Netzspannung 220-240 V,50-60 Hz
→ Minimale In-stallationsabsi-cherung	10 A
Nennleistung 2300 W
Leistungsaufnahme	Aus-Zustand:0,10 WUnausgeschal-teter Zustand:0,40 W
Wasserdruck	Mindestens:100 kPa(1 bar)Maximal:1000 kPa(10 bar)

Länge des Wasserauf-schlauchs	150 cm
Länge des Wasserauf-schlauchs	150 cm
Länge der Netz-anschlussleitung	160 cm

Weitere Informationen zu Ihrem Modell finden Sie im Internet unter https://eprel.ec.europa.eu/¹. Diese Webadresse verlinkt auf die offizielle EU-Produktdatenbank EPREL. Bitte folgen Sie dann den Anweisungen der Modellsuche. Die Modellkennung ergibt sich aus den Zeichen vor dem Schrägstrich der Erzeugnisnummer (E-Nr.) auf dem Typenschild. Alternativ finden Sie die Modellkennung auch in der ersten Zeile des EU-Energielabels.
