Produkttyp	Keyboard-Aufsatz für die Omega-Serie
Modell	18822
Marke	K&M (König & Meyer)
Kompatibilität	Nur für Aufsatz 18811, nicht für 18813
Maße Auflage (B x T)	40 mm x 280 mm
Lichte Höhe	190 - 265 mm
Verpackung (L x B x H)	300 x 320 x 90 mm
Gewicht	2,6 kg
Material	Stahl, pulverbeschichtet (schwarz); Schrauben verzinkt; Kunststoffteile: PA, PE, TPE
Traglast max.	15 kg
Höhenverstellung	7 Stufen à 12,5 mm, über Rast-Klemmschraube
Neigungswinkel	0° / 5° / 10° / 15° / 20°
Tiefenverstellung	Stufenlos (35 mm Schlitz) und 3 Stufen (0 / 35 / 70 mm)
Vormontage	Komplett vormontiert, nur noch am Aufsatz 18811 zu befestigen
Lieferumfang	2 x Halterohr mit Verstellrohr, U-Strebe, Auflagerohr, Schrauben, Muttern, Gummiauflagen (4x), Kappen
Reinigung	Mit leicht feuchtem Tuch und mildem, nicht scheuerndem Reinigungsmittel
Sicherheitshinweise	Nur im unbelasteten Zustand verstellen; Verschraubung fest anziehen; Auflagegummis wackelfrei platzieren
Fehlersuche	Wackeln: Klemmelemente festziehen, Sechskant in Aussparung sitzen, Schraubverbindungen prüfen
Hersteller	KÖNIG & MEYER GmbH & Co. KG, Kiesweg 2, 97877 Wertheim, www.k-m.de

Häufig gestellte Fragen - 18822 K&M

Welche Basis wird für den Aufsatz 18822 benötigt?

Der Aufsatz 18822 ist ausschließlich für den Aufsatz 18811 der Omega-Serie geeignet, nicht für den 18813.

Wie wird der Aufsatz 18822 am Omega-Tisch montiert?

Die hintere Abschlusskappe der Rohrauflage des 18811 entfernen, die Verschraubung am Stutzen des Halterohrs lösen, den Stutzen in die offene Rohrauflage schieben, die Sechskantschraube von oben durchstecken, mit U-Scheibe und Mutter fixieren und festziehen.

Wie kann die Höhe des Aufsatzes eingestellt werden?

Die Rast-Klemmschraube (1.g) etwas lösen, den Sicherungsbolzen ausrasten, das Halterohr auf die gewünschte Höhe verschieben (7 Stufen à 12,5 mm) und die Schraube wieder fest anziehen.

Wie wird der Neigungswinkel eingestellt?

Die Verschraubung lösen, die U-Strebe in eine der 5 Positionen (0°/5°/10°/15°/20°) ausrichten und mit der Schloßschraube und Klemmmutter sichern.

Welche maximale Traglast hat der Aufsatz?

Die maximale Traglast beträgt 15 kg.

Kann der Aufsatz auch für ein Laptop genutzt werden?

Ja, bei geringem Abstand können die Auflagerohre des Omega-Tisches am Stativ verbleiben, sodass ein Laptop platziert werden kann.

Was tun, wenn der Aufsatz wackelt?

Prüfen, ob alle Klemmelemente (1.g, 1.h, 1.k) festgezogen sind. Sicherstellen, dass der Sechskantkopf in der sechseckigen Freimachung sitzt. Schraubverbindungen des Aufsatzes 18811 und des Omega-Tisches auf Festsitz prüfen.

Wie wird der Aufsatz gereinigt?

Mit einem leicht feuchten Tuch und einem milden, nicht scheuernden Reinigungsmittel abwischen.

Was ist der Unterschied zwischen den beiden Aufsatzteilen?

Die beiden Teile unterscheiden sich nur durch die Position der Klemmmutter (1.h): bei einem Teil ist sie rechts, beim anderen links montiert. Wählen Sie innen- oder außenliegende Anordnung.

Gibt es eine Garantie für den Aufsatz?

Die Garantie wird vom Hersteller K&M gewährt. Bei Fragen wenden Sie sich direkt an den Kundendienst (www.k-m.de).

BEDIENUNGSANLEITUNG 18822 K&M

• für Keyboard-Tische der »Omega«-Serie mit Aufsatz 18811
• Ideal für ein drittes Gerät
• Tragkraft max. 15 kg
• einstellbar in Höhe, Tiefe und Neigung
• Nur geeignet für Aufsatz 18811, NICHT für 18813

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.

SICHERHEITSHINWEISE

• Bitte beachten Sie die Sicherheitshinweise der zugrundeliegenden Artikel 18800/18810/18820 und 18811
• Auf feste Verschraubung mit dem Aufsatz achten
• Beide Auflagen 1.d stets auf gleiche Tiefe einstellen
• Auflagegummis 1.n so platzieren, dass das Keyboard möglichst sicher und wackelfrei aufliegt
• Verstellung, Wartung, Pflege nur im unbelasteten Zustand
• Zur Reinigung ein leicht feuchtes Tuch und nicht scheuerndes Reinigungsmittel benutzen

AUFBAUANLEITUNG

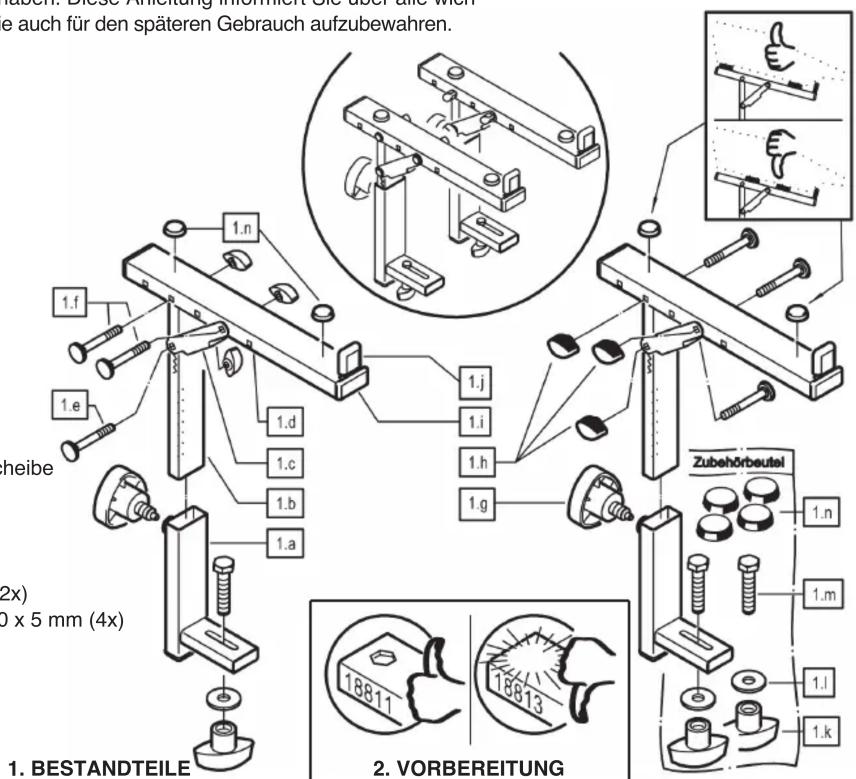

1. BESTANDTEILE

Der Aufsatz 188212 ist bereits vollkommen vormontiert und besteht aus nachfolgend aufgeführten Einzelteilen:

1.a Halterohr kpl. - 1.b Verstellrohr - 1.c U-Strebe

1.d Auflagerohr - 1.e Schloßschraube M6 x 55 mm mit U-Scheibe

1.f Schloßschraube M6 x 50 mm mit U-Scheibe (2x)

1.g Rast-Klemmschraube - 1.h Klemmmutter klein, M5 (3x)

1.i Rohr-Abdeckkappe (3x) - 1.j Gummianschlag Zubehörbeutel (1x):

1.k Klemmmutter groß, M6 (2x) - 1.I U-Scheibe ø 6,4 mm (2x)

1.m Sechskantschraube M6 x 28 mm (2x) - 1.n Gummi ø 20 x 5 mm (4x)

2. VORBEREITUNG

Zunächst werden die beteiligten Artikel:

- »Omega« Keyboard-Grundtisch,

- 18811 Aufsatz, verstellbar, für »Omega«,

aufgebaut, wie in den jeweils zugehörigen

Aufstellanleitungen beschrieben.

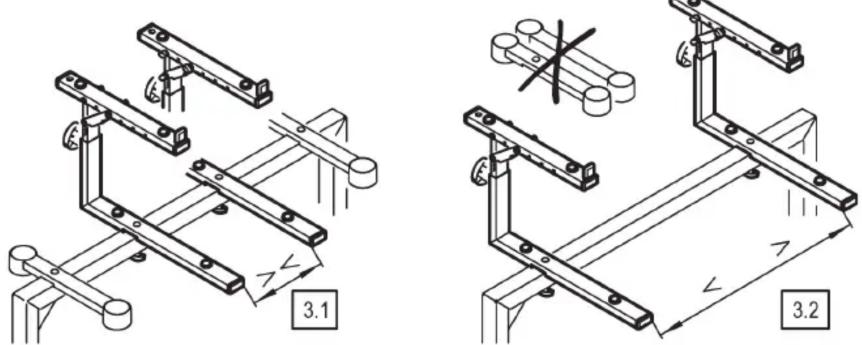

3. AUFSATZ-ABSTÄNDE FESTLEGEN

Anschließend ist zu klären, welchen Abstand die Auflagen des 18811 haben sollen 3.1/3.2

Befestigen Sie diese dann am »Omega«.

3.1 GERINGER ABSTAND

z.B. bei Laptop:

- Auflagerohre des »Omega« verbleiben der breiteren Auflage wegen wohl am Stativ

3.2 WEITER ABSTAND

z.B. für ein weiteres Keyboard:

- Auflagerohre des »Omega« können wegen der "Konkurrenz" der Aufsatzrohre entfernt werden ACHTE:

Der Abstand der oberen Auflagen entspricht naturgemäß dem der unteren Auflagen. Sollten die eingesetzten Geräte unterschiedliche Abstände erforderlich machen, empfehlen wir Ablageplatten einzusetzen: 18819 unten, 18824 oben.

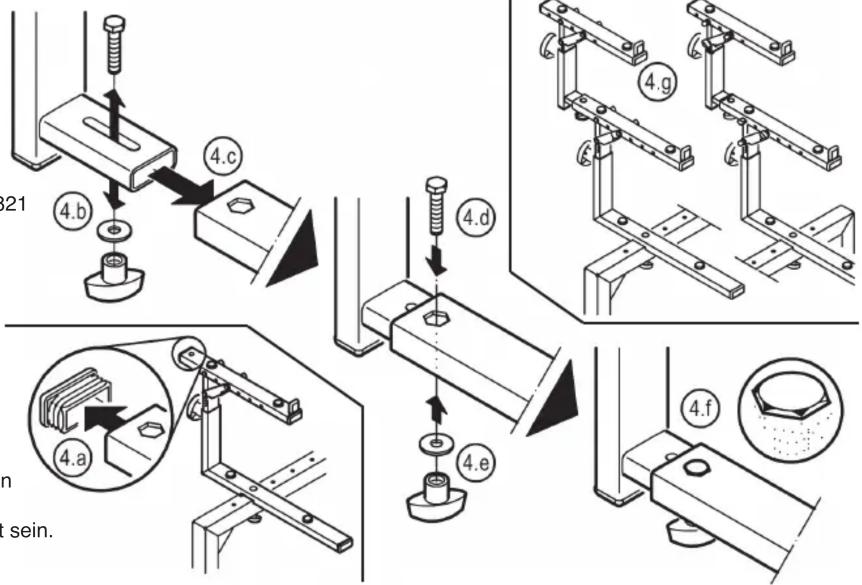

4. AUFSATZ 18822 MONTIEREN

Die beiden Teile des Aufsatzpaares unterscheiden sich nur durch die Lage der Klemmmuttern 1.h. Sie können diese innen- oder außenliegend anbringen (siehe Kap. 5).

4.a Hintere Abschlusskappe der Rohrauflage 18811 entfernen

4.b Verschraubung 1.k.l.m am Stutzen des Halterohres 18821 entfernen

4.c Stutzen nun in die offene Rohrauflage schieben

4.d Sechskantschraube von oben durchstecken und den Kopf in die sechseckförmige Freimachung eintauchen lassen

4.e Von unten U-Scheibe aufbringen und Mutter festdrehen

4.f Festigkeit der Verbindung prüfen:

- Sechskantkopf 1.m sitzt verdrehsicher in der Freimachung

- Flügelmutter 1.k bis zum Anschlag angezogen

- Rohr 1.a kann nicht mehr von Hand verschoben werden

4.g Zweites Aufsatzrohr in gleicher Weise montieren. Beide Aufsätze müssen hinsichtlich der Tiefe gleich eingestellt sein.

1. AUFSATZ-ABSTÄNDE FESTLEGEN


1. AUFSATZ 18822 MONTIEREN


5. POSITION DER BEDIENELEMENTE (seitliche Klemmmuttern)

Beide Teile des Aufsatzes funktionieren auf die gleiche

Art und Weise. Sie unterscheiden sich jedoch in der

Position der Klemmmutter 1.h, welche bei einem

Aufsatz rechts, beim anderen links montiert sind.

Es gibt also zwei Installationsvarianten,

d.h. sie können wählen zwischen:
5.1 innen liegenden Klemmmuttern
5.2 außenliegenden Klemmmuttern

KÖNIG & MEYER

Stands For Music

1. AUFLAGENTIEFE


6.2 TIEFE - VOREINSTELLEN (0-35-70 mm)

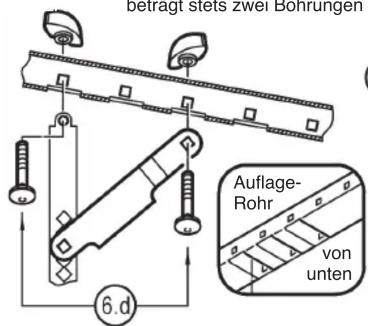

6.d Beide Verschraubungen des Auflagerohres komplett demontieren.

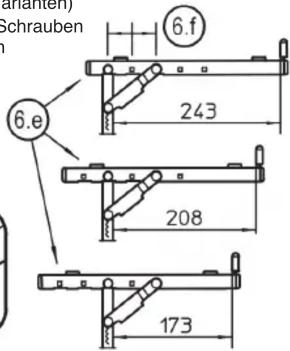

6.e Auflage nach Wunsch positionieren (3 Varianten)
6.f BEACHTE: der Abstand der montierten Schrauben

beträgt stets zwei Bohrungen

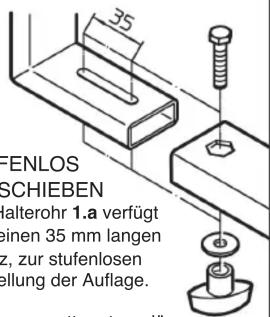

6.1

STUFENLOS

VERSCHIEBEN

Das Halterohr 1.a verfügt

über einen 35 mm langen

Schlitz, zur stufenlosen

Verstellung der Auflage.

6.a Klemmmutter etwas lösen..
6.b ...und Halterohr 1.a in gewünschte Position schieben,
6.c Klemmmutter 1.k wieder festziehen

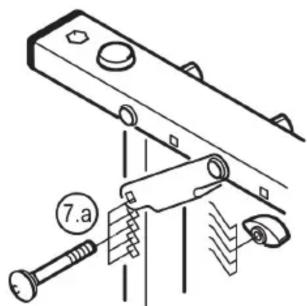

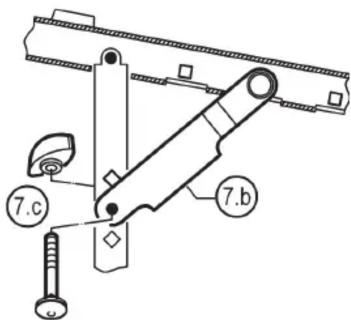

7. NEIGUNGSWINKEL (0° - 5° - 10° - 15° - 20°)

7.a Verschraubung auseinandernehmen
7.b U-Strebe wie gewünscht ausrichten (5 Varianten)
7.c U-Strebe und Rohr mittels Schloßschraube abstecken und mit Klemmmutter sichern

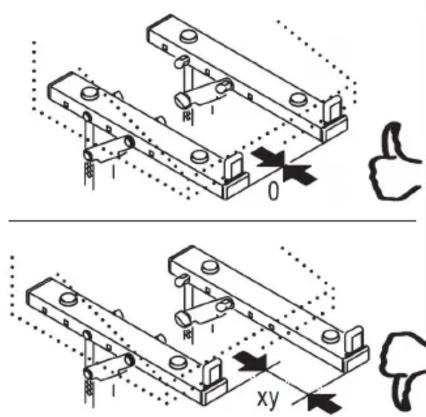

6.3

SYNCHRONER

ANSCHLAG

Anschlag beider

Auflagerohre sollte

stets gleich, d.h.

parallel zum

Querrohr des

»Omega«

verlaufen.

Auflagerohr
ein- bzw.
ausfahren
Auflagerohr
ein- bzw.
ausfahren

Sicherungsbolzen einrasten lassen und Rast-Klemmschraube wieder fest anziehen

8.d Der Aufsatz ist

höhenverstellbar in

7 Stufen á 12,5 mm

8. HÖHENEINSTELLUNG

8.a

Rast-Klemmschraube

1.g etwas losdrehen

nicht mehr im Eingriff

8.c

8.d

Sicherungsbolzen einrasten lassen und Rast-Klemmschraube wieder fest anziehen

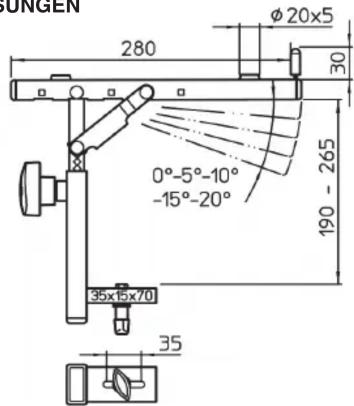

TECHNISCHE DATEN

1. ABMESSUNGEN


KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

18822-019-55/76/91 Rev.05/02/01 03-80-374-00 4/21

FEHLERSUCHE (F) und BESEITIGUNG (B)

F: Aufsatz 18822 lässt sich nicht befestigen

B: Falsche Basis, d.h. Aufsatz 18813 muss ersetzt werden durch Aufsatz 18811

F: Aufsatz 18822 wackelt.

B: Klemmelemente 1.g.h.k festziehen
B: Sicherstellen, dass Sechskant in der Aussparung sitzt 4.f
B. Schraubverbindungen des Aufsatzes 18811 sowie des »Omega« auf Festsitz prüfen

F: Keyboard sitzt schief oder wackelt

B: Für beide Aufsätze (18811, 18822) gilt:

• vordere Anschläge der Aufsätze synchron einstellen 6.3,
• auf gleiche Höhe der rechten u. linken Auflage achten
• ebenso stets den gleichen Neigungswinkel einstellen
• Gummiauflagen so platzieren, dass Keyboards aufliegen

Material	Rohre:Stahl, pulversbeschichtetFarbe schwarzSchrauben, Scheiben:Stahl verzinktKunststoffteile:PA, PE, TPE, schwarz
Traglast max.	15 kg
Abmessungen	Auflagen:Breite: 40 mm, Tiefe: 280 mmLichte Höhe: 190-265 mm
Gewicht 2,6 kg
Verpackung L x	B x H: 300 x 320 x 90 mm
Zubehör(optional)	18824 Ablage fürController Keyboard

Material	Rohre:Stahl, pulversbeschichtetFarbe schwarzSchrauben, Scheiben:Stahl verzinktKunststoffteile:PA, PE, TPE, schwarz
Traglast max.	15 kg
Abmessungen	Auflagen:Breite: 40 mm, Tiefe: 280 mmLichte Höhe: 190-265 mm
Gewicht 2,6 kg
Verpackung L x	B x H: 300 x 320 x 90 mm
Zubehör (optional)	18824 Ablage fürController Keyboard
