BEDIENUNGSANLEITUNG AC2211 IFM

Technische Daten Technical data

Isolationskoordination nach IEC 60664-1 Insulation coordination acc. to IEC 60664-1
Bemessungsspannung Rated insulation voltage	250
Bemessungsstoßspannung/Verschmutzungsgrad	Rated impulse withstand voltage/cont. level	4 kV / 3
Spannungsprüfung nach IEC 60255	Test voltage acc. to IEC 60255	1 kV
Arbeitsbereich der Nennspannung U, Nominal voltage range U	^n	DC
Stromaufnahme max. Max. current consumption <40 mA
Busanschluss Bus interface	A+ / A-	verpolungssicher gemäß AS-i-Spezifikation/protected against polarity reversal acc. to AS-i specification
Anspruchwert	Response value	siehe Kennlinie / see characteristic curve
Anspruchzeit (R _f =0,5 x R _ALARM )	Response time (R _f =0,5 x R _ALARM )	<5 ms
Schaltglieder	Switching components	1 Schließer / 1 NO contact
Kontaktbemessungsspannung	Rated contact voltage	DC 100 V
Einschaltvermögen	Limited making capacity	AC/DC 1 A
Ausschaltvermögen	Limited breaking capacity
bei AC 48 V cos phi=0,4	at AC 48 V cos phi=0.4	AC 1 A
bei DC 48 V L/R=0,04s	at DC 48 V L/R=0.04s	DC 1 A
Prüfung der elektromagn. Verträglichkeit (EMV)	Test of electromagnetic compatibility (EMC)
Störfestigkeit nach EN 50082-2	Resistance to interferences acc. to EN 50082-2
Störaussendung nach EN 50081-1	Interference emissions acc. to EN 50081-1
Emissionen nach EN 55011/CISPR11	Emissions acc. to EN 55011/CISPR11	Grenzwertklasse/class B ^1)
Umgebungstemperatur, bei Betrieb	Ambient temperature, during operation	-25°C...+60°C
Umgebungstemperatur, bei Lagerung	Storage temperature range	-40°C...+70°C
Klimaklasse nach IEC 60721	Climatic class acc. to IEC 60721
	3K5, jedoch ohne Betauung und Vereisung / 3K5, except condensation and formation of ice
Anschlussart/Leitung:	Type of connection/cable:
Reihen klemmen/Aluminium oder Kupfer	screw terminals/Aluminium or Copper
Temperaturbereich Leitung	Temp. range cable	60°C (18...16 AWG) / 75°C (14...12 AWG)
Anschlussquerschnitt	Wire cross section
eindrähtig/feindrähtig	Single wire/flexible	0,2...4 mm ^2 / 0,2...2,5 mm ^2 (24...12 AWG)
Schutzart nach EN 60529	Protection class acc. to EN 60529
Einbauten/Klemmen	Internal components/terminals	IP 30 / IP 20
Gewicht max. Weight approx.	110 g

1) Geräte der Grenzwertklasse B sind für den Einsatz im Industrie- und im Haushaltsbereich geeignet.

Änderungen vorbehalten

Erdschlussüberwachungsgerät

System BENDER

21. Bestimmungsgemäße Verwendung V

Das UG-ISOMETER® AC2211 überwacht ungeerdete Gleichspannungsnetze (IT-System) von DC 21...36 V auf Erdschlüsse, insbesondere in AS-i Systemen.

Montage, Anschluss und Inbetriebnahme

Auf richtige Nennspannung achten. In jedem IT-System darf nur ein Erdschlussüberwachungsgerät angeschlossen sein.

Absicherung Netzankopplung: kurzschluss- und erdschlusssichere Verlegung.

Zur Kontrolle des ordnungsgemäßen Anschlusses des Gerätes ist vor Inbetriebnahme der Anlage eine Funktionsprüfung mittels eines echten Erdschlusses, ggf. über einen geeigneten Widerstand durchzuführen.

Vor Isolations- und Spannungsprüfungen an der Anlage muß das Gerät für die Dauer der Prüfung vom Netz getrennt sein.

Elektrische Geräte sind nur von Elektrofachkräften zu installieren bzw. zu montieren. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten.

Bestandteil der Gerätedokumentation sind neben diesem Datenblatt die beiliegenden „Wichtigen sicherheitstechnische Hinweise für Bender-Produkte“.

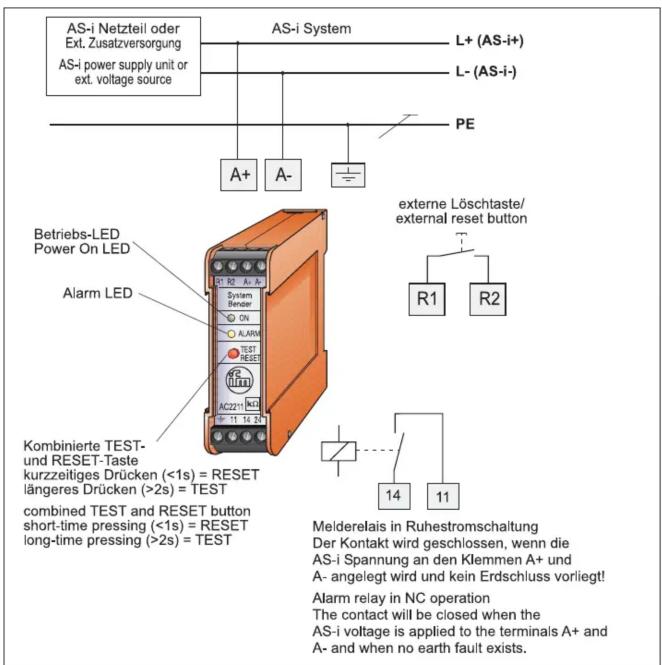

Anschlussschaltbild Wiring diagram

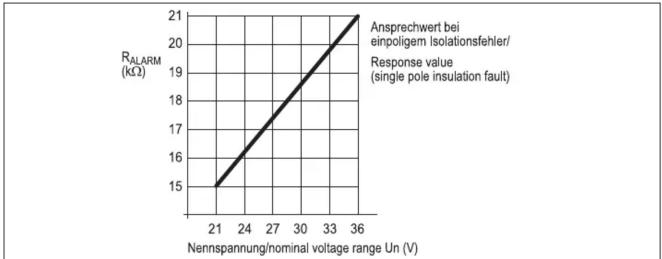

Ansprechwert Unsymmetrie-Messung Response value, voltage asymmetry principle

Maßbild

Hinweis

Anzugsmoment für Klemmschrauben: 0,5...0,6 Nm (4,3...5,3 lb-in)

Dimension diagram

Note

Befestigung auf Tragschiene IEC 60715 oder Schraubbefestigung mit Montageplatte Art.-Nr. 990 056

Unsymmetrie-Messverfahren

Bei diesem passiven Messverfahren wird die Netzspannung als treibende Spannung eingesetzt. Das zu überwachende Netz wird 2-polig angeschlossen und mittels einer Brückenschaltung überwacht.
