BEDIENUNGSANLEITUNG AC2212 IFM
Technische Daten Technical data
| Isolationskoordination nach IEC 60664-1 Insulation coordination acc. to IEC 60664-1 | |||
| Bemessungsspannung Rated insulation voltage | 250 | ||
| Bemessungsstoßspannung/Verschmutzungsgrad | Rated impulse withstand voltage/cont. level | 4 kV / 3 | |
| Spannungsprüfung nach IEC 60255 | Test voltage acc. to IEC 60255 | 1 kV | |
| Arbeitsbereich der Nennspannung U_p Nominal voltage range U | ^n | DC | |
| Stromaufnahme max. Max. current consumption <40 mA | |||
| Busanschluss Bus interface | A+ / A- | verpolungssicher gemäß AS-i-Spezifikation/protected against polarity reversal acc. to AS-i specification | |
| Anspruchwert Kontakt 11-14, 11-24 | Response value contact 11-14, 11-24 | siehe Kennlinie / see characteristic curve | |
| Anspruchzeit ( R_f = 0,5 × R_ALARM ) | Response time ( R_f = 0,5 × R_ALARM ) | <5 ms | |
| Anspruchwert Kontakt 11-24 | Response value contact 11-24 | 10 kOhm | |
| Anspruchzeit ( R_f = 0,5 × R_ALARM ) | Response time ( R_f = 0,5 × R_ALARM ) | ≈ 2 s | |
| Schaltglieder | Switching components | 2 Schließer / 2 NO contacts | |
| Kontaktbemessungsspannung | Rated contact voltage | DC 100 V | |
| Einschaltvermögen | Limited making capacity | AC/DC 1 A | |
| Ausschaltvermögen | Limited breaking capacity | ||
| bei AC 48 V cos phi=0,4 | at AC 48 V cos phi=0.4 | AC 1 A | |
| bei DC 48 V L/R=0,04s | at DC 48 V L/R=0.04s | DC 1 A | |
| Prüfung der elektromagn. Verträglichkeit (EMV) | Test of electromagnetic compatibility (EMC) | ||
| Störfestigkeit nach EN 50082-2 | Resistance to interferences acc. to EN 50082-2 | ||
| Störaussendung nach EN 50081-1 | Interference emissions acc. to EN 50081-1 | ||
| Emissionen nach EN 55011/CISPR11 | Emissions acc. to EN 55011/CISPR11 | Grenzwertklasse/class B ^1) | |
| Umgebungstemperatur, bei Betrieb | Ambient temperature, during operation | -25°C...+60°C | |
| Umgebungstemperatur, bei Lagerung | Storage temperature range | -40°C...+70°C | |
| Klimaklasse nach IEC 60721 | Climatic class acc. to IEC 60721 | ||
| 3K5, jedoch ohne Betauung und Vereisung / 3K5, except condensation and formation of ice | |||
| Anschlussart/Leitung: | Type of connection/cable: | ||
| Reihen klemmen/Aluminium oder Kupfer | screw terminals/Aluminium or Copper | ||
| Temperaturbereich Leitung | Temp. range cable | 60°C (18...16 AWG) / 75°C (14...12 AWG) | |
| Anschlussquerschnitt | Wire cross section | ||
| eindrähtig/feindrähtig | Single wire/flexible | 0,2...4 mm ^2 /0,2...2,5 mm ^2 (24...12 AWG) | |
| Schutzart nach EN 60529 | Protection class acc. to EN 60529 | ||
| Einbauten/Klemmen | Internal components/terminals | IP 30 / IP 20 | |
| Gewicht max. Weight approx. | 110 g | ||
1) Geräte der Grenzwertklasse B sind für den Einsatz im Industrie- und im Haushaltsbereich geeignet.
Änderungen vorbehalten
Isolationsüberwachungsgerät
System BENDER
21. Bestimmungsgemäße Verwendung V
Das A-ISOMETER® AC2212 überwacht den Isolations-widerstand eines ungeerdeten Gleichspannungsnetzes (IT-System) von DC 21...36 V, insbesondere in AS-i Systemen.
Montage, Anschluss und Inbetriebnahme
Auf richtige Nennspannung achten. In jedem IT-System darf nur ein Isolationsüberwachungsgerät angeschlossen sein.
Absicherung Netzankopplung: kurzschluss- und erdschlusssichere Verlegung.
Zur Kontrolle des ordnungsgemäßen Anschlusses des Gerätes ist vor Inbetriebnahme der Anlage eine Funktionsprüfung mittels eines echten Erdschlusses, ggf. über einen geeigneten Widerstand durchzuführen.
Vor Isolations- und Spannungsprüfungen an der Anlage muß das Gerät für die Dauer der Prüfung vom Netz getrennt sein.
Elektrische Geräte sind nur von Elektrofachkräften zu installieren bzw. zu montieren. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten.
Bestandteil der Gerätedokumentation sind neben diesem Datenblatt die beiliegenden „Wichtigen sicherheitstechnische Hinweise für Bender-Produkte“.

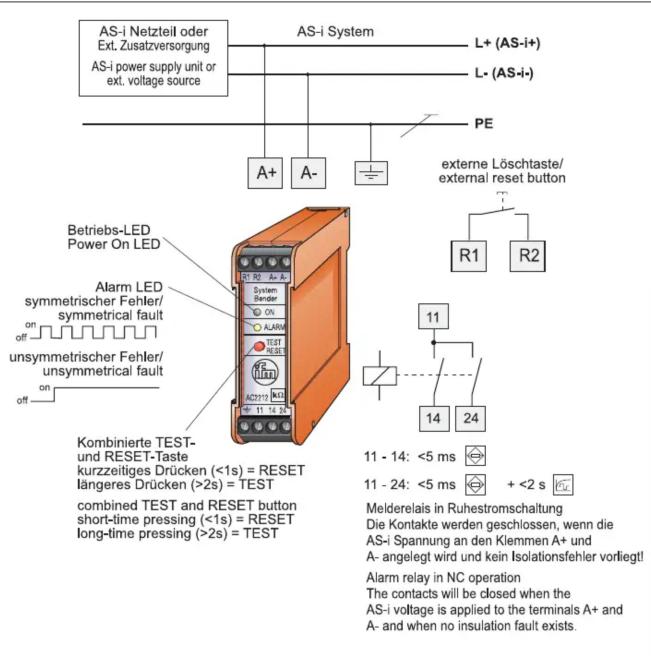

Anschlussschaltbild Wiring diagram
Ansprechwert Unsymmetrie-Messung Response value, voltage asymmetry principle
line

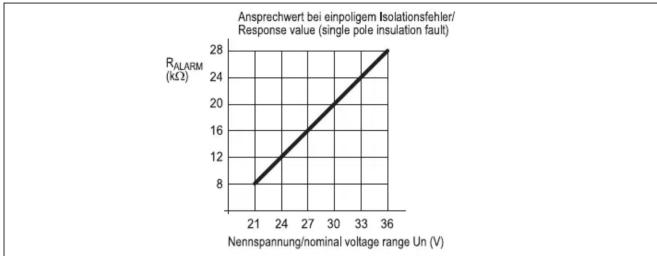

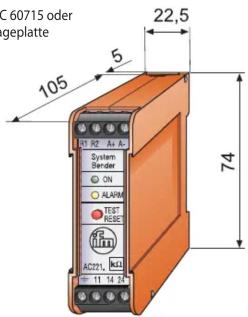

Anspruchwert bei einpoligem Isolationsfehler/ Response value (single pole insulation fault) | Nennspannung/nominal voltage range Un (V) | R_ALARM (kΩ) | | :--- | :--- | | 21 | 8 | | 24 | 12 | | 27 | 16 | | 30 | 20 | | 33 | 24 | | 36 | 28 |Maßbild
Hinweis
Anzugsmoment für Klemmschrauben: 0,5...0,6 Nm (4,3...5,3 lb-in)
Dimension diagram
Note
Befestigung auf Tragschiene IEC 60715 oder Schraubbefestigung mit Montageplatte Art.-Nr. 990 056
Unsymmetrie-Messverfahren
Bei diesem passiven Messverfahren wird die Netzspannung als treibende Spannung eingesetzt. Das zu überwachende Netz wird 2-polig angeschlossen und mittels einer Brückenschaltung überwacht.
Das patentierte AMP-Messverfahren von BENDER basiert auf einer speziell getakteten Messspannung, die von einem Mikrokontroller gesteuert wird und und sich automatisch an
die jeweiligen Netzverhältnisse anpasst. Bei diesem Messverfahren haben Störbeeinfl ussungen, wie sie z.B. durch Spannungsänderungen entstehen oder durch Netzableitkapazitäten auftreten können, keinen negativen Einfl uss auf die exakte Ermittlung des Isolationswiderstandes.
