Produkttyp	Fenster-/Türkontakt
Modell	FMK 100
Marke	Kathrein
Abmessungen (Sensor)	86,9 x 27,7 x 21,2 mm
Abmessungen (Magnet)	46,0 x 12,2 x 10,3 mm
Gewicht (Sensor)	ca. 34 g
Gewicht (Magnet)	ca. 10 g
Stromversorgung	3V CR123 Lithium-Batterie
Batterielebensdauer	ca. 2,6 Jahre bei 20 Aktivierungen/Tag
Funkfrequenz	868,35 MHz
Erfassungsmethode	Magnetfeldmessung
Betriebstemperatur	-10 °C bis +50 °C
Luftfeuchtigkeit	max. 85 % (nicht kondensierend)
Installationsort	Nur Innenbereich (Fenster und Türen)
Farbe	Weiß, Braun, Anthrazit
Sabotagekontakt	Ja (bei Abnehmen oder Verdrehen)
Reichweitentest	Möglich über Alarmzentrale
Reinigung	Mit halbfeuchtem Tuch und trockenreiben
Zertifikate	CE, FCC, RoHS

Häufig gestellte Fragen - FMK 100 KATHREIN

Wie lange hält die Batterie des FMK 100?

Die 3V CR123 Lithium-Batterie hält durchschnittlich 2,6 Jahre bei 20 Aktivierungen pro Tag. Nach einer Meldung 'schwache Batterie' kann der Sensor noch etwa einen Monat weiter genutzt werden.

Kann ich den FMK 100 im Außenbereich verwenden?

Nein, der Fenster-/Türkontakt ist nur für den Innenbereich geeignet. Er darf keiner direkten Sonneneinstrahlung, Nässe oder extremen Temperaturen ausgesetzt werden.

Wie groß ist der Abstand zwischen Sensor und Magnet?

Der Magnet muss in einem maximalen Abstand von 20–30 mm zur Markierung am Sensor angebracht werden, damit der Sensorkreislauf als geschlossen gilt.

Was passiert bei Sabotage?

Der Sabotagekontakt löst einen Alarm aus, wenn das Gehäuse geöffnet oder der Sensor von der Wand gerissen wird. Auch bei Verdrehen wird ein Signal an die Alarmzentrale gesendet.

Wie führe ich einen Reichweitentest durch?

Öffnen Sie das Menü 'Sensoren' → 'Reichweite' in der Alarmzentrale und drücken Sie den Anlern-Knopf am Sensor. Die Signalstärke (1–9) wird angezeigt; Werte < 4 sind schwach.

Kann der FMK 100 mit anderen Alarmzentralen verwendet werden?

Der FMK 100 ist nur für Kathrein Alarmanlagen vorgesehen. Die Konformität mit der Richtlinie 1999/5/EG gilt für Kathrein-Zentralen.

Wie reinige ich den Fenster-/Türkontakt?

Verwenden Sie ein halbfeuchtes Tuch und reiben Sie die Oberfläche anschließend trocken. Keine Reinigungsmittel verwenden, da sie die Oberfläche beschädigen können.

Gibt es unterschiedliche Farben?

Ja, der FMK 100 ist in den Farben Weiß (FMK 100w), Braun (FMK 100b) und Anthrazit (FMK 100a) erhältlich.

Was ist die maximale Entfernung für die Funkübertragung?

Die Funkfrequenz beträgt 868,35 MHz. Die Reichweite hängt stark von der Umgebung ab. Bei schwachem Signal (Signalstärke < 4) wird der Einsatz eines Funkrepeaters empfohlen.

Ist der FMK 100 mit Doppelflügelfenstern kompatibel?

Ja, der FMK 100 kann an Doppelflügelfenstern installiert werden. Der Abstand zwischen Sensor und Magnet darf jedoch maximal 20–30 mm betragen.

BEDIENUNGSANLEITUNG FMK 100 KATHREIN

Vielen Dank für den Kauf des Kathrein Fenster-/Türkontakt FMK 100. Bevor Sie den Sensor in Betrieb nehmen, lesen Sie die folgenden Sicherheits- und Installationshinweise aufmerksam und sorgfältig durch. Die Beachtung dieser Anleitung ist zwingend notwendig um einen gefahrlosen Betrieb sicherzustellen. Bei Fragen wenden Sie sich an Ihren Fachhändler. Ihr Kathrein Fenster-/Türkontakt wurde nach dem heutigen Stand der Technik entwickelt und gebaut, die geltenden Anforderungen nach europäischen und nationalen Richtlinien werden erfüllt.

Bewahren Sie das Handbuch sorgfältig auf, um im Nachhinein offene Fragen klären zu können. Die Anleitung ist fester Bestandteil des Produktes auch bei Weitergabe an Dritte.

Haftungsausschluss

Alle technischen Angaben und Beschreibungen in dieser Bedienungsanleitung wurden mit größter Sorgfalt erstellt. Dennoch sind Fehler nicht völlig auszuschließen. Deshalb weisen wir daraufhin, dass weder eine juristische Verantwortung, noch irgendeine Haftung für jedwede Folgen, die auf fehlerhafte Angaben zurückgeführt wurden, übernommen wird. Die Beschreibungen, Bilder und technischen Daten können sich im Sinne des technischen Fortschritts ändern. KATHREIN Digital Systems GmbH behält sich das Recht vor, jederzeit und ohne vorherige Ankündigung, Änderungen an den Produkten und an der Bedienungsanleitung vorzunehmen. Es wird keine Garantie für den Inhalt dieses Dokumentes übernommen. Für Mitteilung eventueller Fehler oder Ungenauigkeiten sind wir jederzeit dankbar.

Dieses Symbol soll den Benutzer auf möglicherweise ungeschützte gefährliche Spannungen innerhalb des Gehäuses hinweisen. Diese können unter Umständen einen elektrischen Schlag auslösen.

Dieses Symbol soll den Nutzer auf die Nutzungs- und Wartungsinstruktionen in den Benutzerhandbüchern und -unterlagen hinweisen, die dem Produkt beiliegen.

WARNUNG:

UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU VERMINDERN, DÜRFEN SIE DAS GERÄT ZU KEINER ZEIT NÄSSE ODER FEUCHTIGKEIT AUSSETZEN!

RoHS

Sämtliche von KATHREIN Digital Systems GmbH angebotenen bleifreien Produkte, erfüllen die Anforderungen der europäischen Richtlinie zur Beschränkung der Verwendung gefährlicher Substanzen (RoHS). Dies bedeutet, dass sowohl der Herstellungsprozess, als auch die Produkte absolut „bleifrei“ und ohne sämtliche in der Richtlinie aufgeführten gefährlichen Substanzen auskommen.

FC

Dieses Gerät wurde getestet und die Einhaltung der Grenzwerte nach Teil 15 der FCC Regularien für eine Klasse digitaler Geräte festgestellt. Diese Grenzwerte wurden festgelegt, um einen vernünftigen Schutz gegen gesundheitsschädlichen Umgang zu leisten, wenn das Gerät in einem gewerblichen Umfeld betrieben wird. Das Gerät erzeugt und benutzt Funkfrequenz-Energie und kann diese abstrahlen. Außerdem kann das Gerät, wenn es nicht gemäß des Benutzerhandbuches installiert und betrieben wird, andere Funkkommunikation stören. Die Anwendung dieses Gerätes in einer bewohnten Gegend kann zu Störungen führen, die möglicherweise zu Lasten des Benutzers beseitigt werden müssen.

CE

Hiermit erklärt die KATHREIN Digital Systems GmbH, dass sich die Geräte Kathrein Fenster-/Türkontakt FMK 100w (BN: 2220000009, EAN 4021121548864), FMK 100b (BN: 2220000015, EAN 4021121548543), FMK 100a (BN: 2220000016, EAN 4021121548550), in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet.

Konformität:

Die Konformitätserklärung finden Sie unter www.kathrein-ds.com bei den Downloads des entsprechenden Produktes. Alternativ dazu können Sie die Konformitätserklärung direkt bei uns anfordern:

KATHREIN Digital Systems GmbH

Anton-KATHREIN-Str. 1-3

83022 Rosenheim

Warnung

Bei Schäden, die auf Nichtbeachtung dieser Bedienungs-anleitung zurückzuführen sind, erlischt der Garantieanspruch.

Für Folgeschäden übernehmen wir keine Haftung.

Bei Personen und/ oder Sachschäden, die auf unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise zurückzuführen sind, übernehmen wir keine Haftung. In solchen Fällen entfällt jeder Garantieanspruch!

Dieser Fenster-/Türkontakt FMK 100 wurde mit einem hochwertigen Gehäuse ausgestattet. Bitte beachten Sie dennoch bei der Verwendung folgende Sicherheitsbestimmungen:

• Schließen Sie den Fenster-/Türkontakt nur mit der dafür vorgesehenen Stromspannung und Batterien an.
• Behandeln Sie den Fenster-/Türkontakt behutsam, starke Vibrationen oder Stöße können den Fenster-/Türkontakt beschädigen.
• Der Fenster-/Türkontakt darf keiner direkten Sonneneinstrahlung oder starken Wärmequellen wie z. B. Heizkörpern unmittelbar ausgesetzt werden.
• Installieren Sie den Fenster-/Türkontakt nicht in der Nähe von starken elektrischen Leitungen. Dies könnte die Übertragungsqualität beeinträchtigen. Setzen Sie das Gerät keinen unmittelbaren Magnetfeldern aus.
• Installieren Sie den Fenster-/Türkontakt nicht direkt auf Aluminium oder Eisen ohne diesen mit einer Gummierung von dem Untergrund zu isolieren. Die Funkübertragung könnte gestört werden.
• Der Fenster-/Türkontakt darf nicht in feuchten, sehr kalten oder sehr heißen Umgebungen aufgestellt oder installiert werden. Beachten Sie die max. Feuchtigkeits- und Temperaturbedingungen.
• Der Fenster-/Türkontakt ist nur für den Innenbereich geeignet.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden.
• Kinder sind von diesem Produkt und anderen damit verbundenen elektrischen Geräten jederzeit fernzuhalten. Der Fenster-/Türkontakt enthält kleine Teile, die verschluckt werden können. Montieren Sie den Fenster-/Türkontakt außer Reichweite von Kindern. Lassen Sie Verpackungsmaterialien nicht achtlos liegen, diese können für spielende Kinder zu einer Gefahr werden.
• Zur Reinigung der Oberfläche der Alarmzentrale verwenden Sie ein halbfeuchtes Tuch und reiben Sie die Oberfläche anschließend trocken. Reinigungsmittel können die Oberfläche der Alarmzentrale beschädigen.

Falls Fehler auftreten sollten, entfernen Sie die Batterie aus dem Kathrein Fenster-/Türkontakt FMK 100 und kontaktieren Sie Ihren Lieferanten. Weitere Benutzung erhöht die Gefahr eines Brands oder elektrischen Schlags.

Bestimmungsgemäßer Einsatz

Der Fenster-/Türkontakt dient der Absicherung eines Fensters oder einer Tür. Der Fenster-/Türkontakt ist nur im Innenbereich einsetzbar. Ein anderer Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht zulässig und führt zu Gewährleistungs- und Garantieverlust sowie zu Haftungsausschluss. Dies gilt auch für Veränderungen und Umbauten.

Entsorgungshinweise

Gerät nicht im Hausmüll entsorgen!

Dieses Gerät entspricht der EU-Richtlinie über Elektronik- und Elektro-Altgeräte Altgeräteverordnung) und darf daher nicht im Hausmüll entsorgt werden. Entsorgen Sie das Gerät über Ihre kommunale Sammelstelle für Elektronik-Altgeräte!

Dieses Produkt enthält einige Softwareprogramme, die unter die GPL-Lizenz für freie Software fallen.

Dieses Produkt enthält Software, die von dritten Parteien entwickelt wurde und/oder Software, die der GNU General Public License (GPL) und/oder der GNU Lesser General Public License (LGPL) unterliegt. Den Quellcode dieser Programme senden wir Ihnen gerne auf Anfrage zu. Der GPL- und/oder LGPL-Code, der in diesem Produkt verwendet und angeboten wird, steht UNTER AUSSCHLUSS JEGLICHER GEWÄHRLEISTUNG und unterliegt dem Copyright eines oder mehrerer Autoren. Für weitere Details siehe auch den GPL- und/oder LGPL-Code dieses Produktes und die Nutzungsbestimmungen von GPL und LGPL.

Den kompletten Lizenztext können Sie über http://www.gnu.org/licenses/gpl-2.0.html einsehen. Eine inoffizielle deutsche Übersetzung finden Sie unter: http://www.gnu.de/documents/gpl.de.html.

Produktbeschreibung:

Der Kathrein Fenster-/Türkontakt FMK 100 ist ein zentrales Element des Alarmsystems und dient der Absicherung eines Fensters oder einer Tür. Der Kontakt besteht aus zwei Elementen (Sensor + Magnet). Eines der Elemente wird an Fenster bzw. Tür, das andere Element am Rahmen angebracht. So erkennt der Sensor sofort, wenn eine Tür geöffnet oder geschlossen wird. Den Fenster-/Türkontakt gibt es in drei Farben: Weiß, Braun und Anthrazit.

Fenster-/Türkontakt FMK 100 Daten:

Maße Sensor 86,9 x 27,7 x 21,2mm (L x B x H)

Maße Magnet 46,0 x 12,2 x 10,3mm (L x B x H)

Gewicht: \~34 Gramm (Sensor), \~10 Gramm (Magnet)

Installationsort: Ausschließlich Innenbereich (Fenster + Türen)

Betriebstemperaturen: -10 °C bis +50 °C

Luftfeuchtigkeit: Maximal 85 % (ohne Kondenswasser)

Alarmanlagenfrequenz: 868.35 MHz

Detektionsverfahren: Magnetfeldmessung

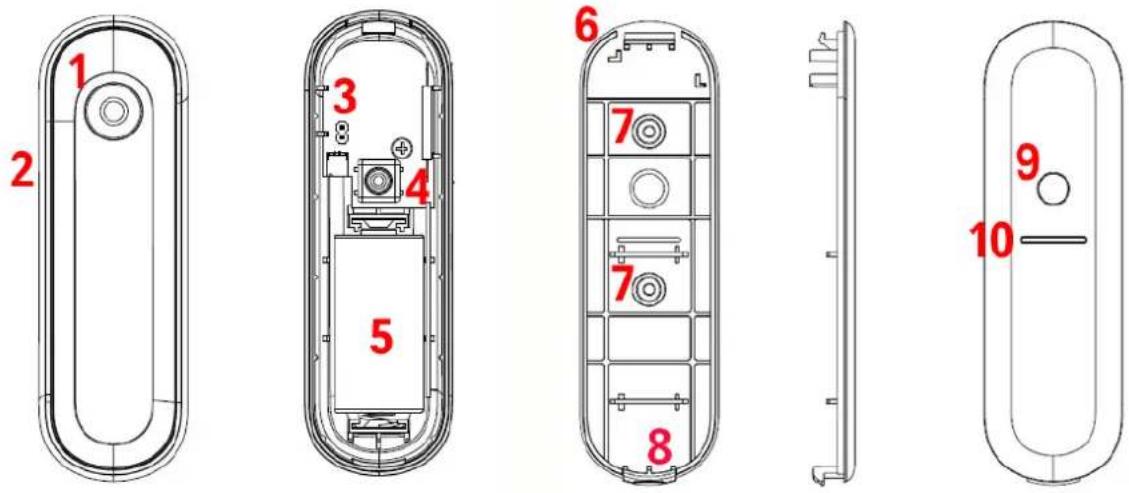

Sensor

Oberseite: Unterseite:

Magnet

Unterseite:

Oberseite:

Seitlich:

1. LED / Anlern-Knopf
2. Markierung für Magnetkontakt
3. Switch zur Status Überwachung
4. Sabotagekontakt
5. Batteriefach
6. Befestigungshaken
7. Bohrlöcher der Sensorunterseite
8. Einkerbung zum Öffnen des Sensors
9. Öffnung für Sabotagekontakt
10. Öffnung für Batterieunterbrecher
11. Bohrlöcher der Magnethalterung
12. Befestigungs-Aussparrungen für Magnetoberseite
13. Magnetkontakt (muss an der Markierung [2] positioniert werden)

LED:

Unter normalen Umständen ist die LED des Fenster-/Türkontakts aus. Nur in folgenden Fällen ist die LED an:

• Wenn der Fenster-/Türkontakt abgenommen bzw. verdreht wird (Sabotagekontakt wird dabei geöffnet).
• Wenn die Batterie schwach ist und der Sensor geöffnet wird.
• Während einem Reichweitentest (In den ersten drei Minuten nachdem der „Anlern-Knopf“ gedrückt wurde).

Batterie:

Der Fenster-/Türkontakt verwendet eine 3V CR123 Lithium-Batterie. Diese reicht im Schnitt für 2.6 Jahre (bei durchschnittlich 20 Aktivierungen pro Tag). Nachdem ein Sensor „schwache Batterie“ an die Zentrale übermittelt kann er noch ca. einen Monat lang weiter ohne Batteriewechsel genutzt werden.

Den Fenster- / Türkontakt FMK 100 in Betrieb nehmen

1. Ziehen Sie die Batterieunterbrechung an der Hinterseite des Kontakts heraus. Der Fenster-/Türkontakt hat nun Strom.
2. Öffnen Sie das Menü „Sensoren“ → „Hinzufügen“ und klicken auf „Start“ um den Anlernprozess zu beginnen.
3. Drücken Sie den „Anlern-Knopf“ des Fenster-/Türkontakt. Zur Quittierung leuchtet die rote LED auf.
4. Sobald die Alarmanlage den Sensor gefunden hat, wird er im unteren Menü aufgelistet und Sie hören einen Bestätigungston der Zentrale.
5. Fügen Sie den Sensor mit „Hinzufügen“ der Sensorliste hinzu.

Reichweitentest:

Um die Signalstärke am gewünschten Installationsort zu testen führen Sie einen Reichweitentest durch.

1. Öffnen Sie das Menü Zentrale „Sensoren“ → „Reichweite“ und klicken Sie auf „Start“ um den Reichweitentest zu beginnen.
2. Drücken Sie den „Anlern-Knopf“ (1) des Sensors.
3. Der Sensor, sowie die aktuelle Signalstärke sollte nun in der Zentrale angezeigt werden. Je größer der Wert, desto besser das Funksignal (Signalstärke 1–9).
4. Durch das klicken von „Stop“ beenden Sie den Reichweitentest.

Hinweis:

Sollte der Sensor an dem gewünschten Standort kein Signal haben, die Funkverbindung generell schwach sein (Signalstärke < 4) bzw. häufig darunter fallen (Signalschwankungen von 2–3 sind normal) empfehlen wir unseren Funkrepeater zur Verstärkung einzusetzen.

Installation:

• Wir empfehlen zur Befestigung die mitgelieferten Schrauben durch die markierten Bohrlöcher des Sensors (7) bzw. des Magneten (11) zu schrauben.
• Alternativ können auch die mitgelieferten Klebepads zur Befestigung genutzt werden. Da jedoch die Klebefähigkeit der Pads nach einiger Zeit nachlässt, besteht die Gefahr, dass der Sensor/Magnet sich dann vom Untergrund löst.

- Für die Befestigung mit Klebepads zuerst den Untergrund mit einem Entfetter säubern.

Die Schutzfolie von einer Seite des doppelseitigen Klebepads abziehen und Klebepad ca. 1 Minute fest an den Sensor drücken. Anschließend die Schutzfolie von der anderen Seite abziehen und den Sensor fest auf den Untergrund drücken.

• Ober- und Unterseite des Sensors sind aufeinander gesteckt. Um den Sensor zu öffnen, einen schmalen Schlitzschraubenzieher in die Einkerbung (8) schieben und die Oberseite des Sensors nach oben kippen.
• Zum Schließen des Sensors den Befestigungshaken (6) einhaken und die Oberseite nach unten kippen. Die Oberseite in die Aussparungen der Unterseite klicken und kontrollieren, ob beide Sensorteile fest aufeinandersitzen.
• Beim Verschließen des Sensors muss der Sabotagekontakt (4) durch die Öffnung (9) ragen und an der Wand anliegen. Wird das Gehäuse nach der Installation geöffnet oder der Fenster-/Türkontakt abgerissen, wird ein Signal an die Alarmanlage übermittelt.
• Analog zum Sensorgehäuse kann zum Festschrauben des Magneten die Oberseite von der Unterseite gelöst werden. Hierzu einen schmalen Schlitzschraubenzieher seitlich in die Auskerbung zwischen Ober- und Unterseite schieben.
• Um nach dem Festschrauben der Magnetunterseite beide Teile des Magneten wieder zusammenzufügen, die Oberseite in die Aussparungen (12) der Unterseite klicken.

Skizze:

- Die Skizze dient lediglich als Beispiel. Der Fenster-/Türkontakt kann auch an anderen Positionen installiert werden.

- Wir empfehlen, den Magneten an der Tür- oder Fensterseite und den Sensor auf dem Rahmen zu installieren.

- Bei der Installation auf die Markierung (2) achten. Der Magnet (13) muss in der Nähe dieser Markierung installiert werden (maximale Entfernung 20–30 mm), damit der Sensorkreislauf als geschlossen gilt. Eine Überprüfung des Status (offen oder geschlossen) ist in der Sensorliste des Web-Interfaces der Alarmzentrale möglich.

Hinweise:

- Der Fenster-/Türkontakt kann auch an einem Doppelflügelfenster installiert werden. Der Abstand zwischen Sensor und Magnet darf jedoch höchstens 20–30 mm betragen.

- Wird der Sensor an der Unterseite eines Fensters installiert, ist es möglich, das Fenster zu kippen, ohne einen Alarm auszulösen (maximaler Abstand zwischen Sensor und Magnet 20–30 mm). Wir empfehlen diese Installationsart jedoch nicht, da gekippte Fenster eine Sicherheitslücke darstellen.

- Wird der Fenster-/Türkontakt auf Metall-/Stahltüren installiert, sollte er mit einer Gummierung vom Untergrund isoliert werden. Bei Nichtbeachtung können Störungen auftreten.

- Den Jumper (3) im Gehäuse nicht überbrücken, um die Supervisor-/Batterieprüfung des Sensors aktiviert zu lassen.
