Zeus ZXE10S4 - Subwoofer Hifonics - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer
Marke	Hifonics
Modell	Zeus ZXE10S4
RMS-Leistung	200 W
Maximale Leistung	400 W
Nennimpedanz	4 Ohm
Außendurchmesser	276 mm
Einbauöffnung	238 mm
Einbautiefe	120 mm
Xmax (linearer Hub)	16 mm
Membranfläche (Sd)	339 cm²
Schwingspulenwiderstand (Re)	3,6 Ohm
Resonanzfrequenz (Fs)	39 Hz
Gütefaktoren (Qms/Qes/Qts)	3,39 / 0,69 / 0,57
Äquivalentvolumen (Vas)	30,5 L
Schalldruckpegel (SPL)	87 dB/1W
Empfohlenes geschlossenes Gehäusevolumen	20 - 40 L
Empfohlenes Bassreflex-Gehäusevolumen	35 L
Bassreflex-Abstimmfrequenz (Fb)	40 Hz
Bassreflex-Kanaldurchmesser	8 cm
Bassreflex-Kanalquerschnitt	50 cm²
Bassreflex-Kanallänge	20 cm
Membranmasse (Mms)	87,8 g
Netzteil / Stromversorgung	Passiv (kein eingebauter Verstärker)

Häufig gestellte Fragen - Zeus ZXE10S4 Hifonics

Welche Verstärkerleistung wird für den Hifonics Zeus ZXE10S4 empfohlen?

Der Subwoofer hat eine RMS-Leistung von 200 W und eine maximale Leistung von 400 W. Ein Verstärker mit einer RMS-Leistung zwischen 200 und 400 W bei 4 Ohm ist ideal. Achten Sie darauf, dass der Verstärker nicht übersteuert wird.

Kann ich den Zeus ZXE10S4 in einem geschlossenen Gehäuse betreiben?

Ja, das empfohlene Volumen für ein geschlossenes Gehäuse liegt zwischen 20 und 40 Litern. Ein geschlossenes Gehäuse liefert präzisen und straffen Bass.

Welches Gehäusevolumen wird für ein Bassreflex-Gehäuse empfohlen?

Für ein Bassreflex-Gehäuse wird ein Volumen von 35 Litern empfohlen, mit einer Abstimmfrequenz von 40 Hz. Der Kanal sollte einen Durchmesser von 8 cm, eine Querschnittsfläche von 50 cm² und eine Länge von 20 cm haben.

Welche Impedanz hat der Subwoofer?

Der Zeus ZXE10S4 hat eine Nennimpedanz von 4 Ohm. Stellen Sie sicher, dass Ihr Verstärker für 4 Ohm Last ausgelegt ist.

Wie groß ist der Einbaudurchmesser des Subwoofers?

Der Außendurchmesser beträgt 276 mm, die Einbauöffnung 238 mm und die Einbautiefe 120 mm. Messen Sie vor dem Einbau den verfügbaren Platz.

Was bedeutet der Xmax-Wert von 16 mm?

Xmax gibt den linearen maximalen Hub der Membran an. Ein Wert von 16 mm bedeutet, dass die Membran sich bis zu 16 mm in jede Richtung bewegen kann, bevor Verzerrungen auftreten. Dies sorgt für hohe Schalldruckpegel bei tiefen Frequenzen.

Kann ich den Subwoofer in einer Auto-Anlage verwenden?

Ja, der Subwoofer ist für den Einsatz in Fahrzeugen geeignet. Beachten Sie jedoch die Einbauhinweise und stellen Sie sicher, dass das Gehäuse den Anforderungen entspricht.

Wie reinige ich den Subwoofer?

Reinigen Sie die Membran und das Gehäuse vorsichtig mit einem weichen, trockenen Tuch. Vermeiden Sie scharfe Reinigungsmittel oder Wasser, da diese die Papiermembran oder die Sicke beschädigen können.

Ist der Subwoofer für Heimkino geeignet?

Ja, mit einem geeigneten Verstärker und Gehäuse eignet sich der Subwoofer auch für Heimkino. Die Empfehlungen für geschlossene oder Bassreflex-Gehäuse gelten gleichermaßen für den Heimgebrauch.

Welche Anschlussmöglichkeiten hat der Zeus ZXE10S4?

Der Subwoofer verfügt über zwei 4-Ohm-Schwingspulen, die parallel oder in Reihe geschaltet werden können. Das beiliegende Anschlussdiagramm zeigt die Verdrahtungsmöglichkeiten. Achten Sie auf die korrekte Phasenlage.

BEDIENUNGSANLEITUNG Zeus ZXE10S4 Hifonics

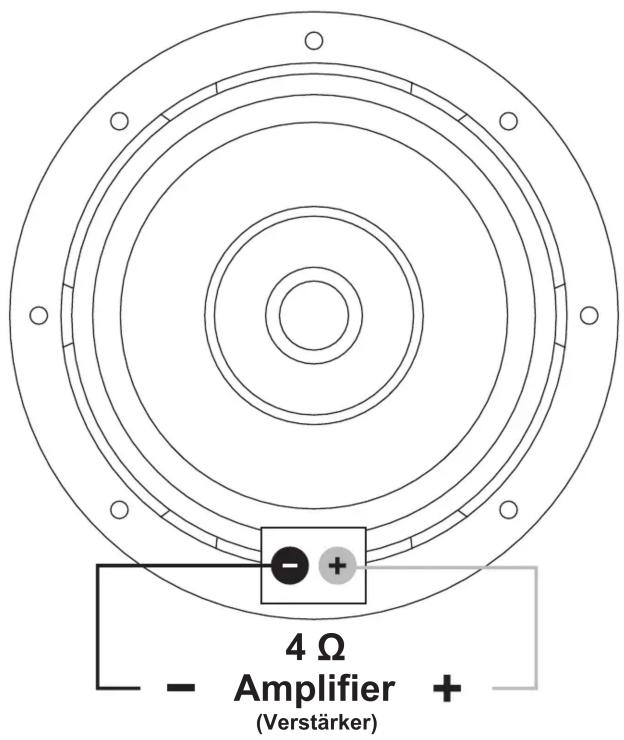

WIRING DIAGRAM (Anschlussdiagramm)

SPECIFICATIONS
(Technische Daten)

	RMSW	MAXW	NOM. IMP.Ohm	OUTER DIAMETERAußendurchmessermm	MOUNTING HOLEEinbauöffnungmm	MOUNTING DEPTHEinbautiefemm	Xmax +/-max.mm	SD cm2	Mmsg	ReOhm	FsHz	Qms Qes Qts	VASL	SPLdB/1W	VCCmm
ZXE10S4	200	400	4 276	238	120			16	339	87,8	3,6	39 3,39 0,69	0,57	30,5	87
ZXE12S4	300	600	4 320	276	135			17	505	117	3,6	38 3,44	0,72	0,61	53,4

RECOMMENDED

ENCLOSURE DESIGN
(Empohlenes Gehäusedesign)

	SEALED ENCLOSURE(Geschlossenes Gehäuse)VOLUMEVolumenVbL
ZXE10S4	20 - 40
ZXE12S4	30 - 50

CONDITIONALLY RECOMMENDED
ENCLOSURE DESIGN
(Bedingt empfohlenes Gehäusedesign)

	VENTED ENCLOSURE(Bassreflex-Gehäuse)
	VOLUME VolumenVbL	-3dB FREQ.F3Hz	TUNING FREQ.FbHz	PORT Kanal cm	PORT SURFACE Kanal Flächecm2	PORT LENGTH Kanal Längecm
ZXE10S4	35	35	40	8	50	20
ZXE12S4	50	36	39	10	80	22

Möglichkeiten der Rückgabe von Altgeräten
Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben. Rücknahmepflichtig sind Geschäfte mit einer Verkauffläche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufschläge von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten. Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepflichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, a einen Endnutzer abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.

Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf

hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.
