Zeus ZXS6D2 - Subwoofer Hifonics - Kostenlose Bedienungsanleitung

Marke	Hifonics
Modell	Zeus ZXS6D2
Produkttyp	Subwoofer
RMS-Leistung	200 W
Maximalleistung	400 W
Nennimpedanz	2 + 2 Ohm (Dual 2 Ohm)
Außendurchmesser	175 mm
Einbauöffnung	150 mm
Einbautiefe	113 mm
Xmax	+/- 14 mm
Membranfläche (Sd)	143 cm²
Membranmasse (Mms)	42,2 g
Gleichstromwiderstand (Re)	2 x 2 Ohm
Resonanzfrequenz (Fs)	50 Hz
Mechanische Güte (Qms)	4,00
Elektrische Güte (Qes)	0,48
Gesamtgüte (Qts)	0,43
Äquivalentvolumen (Vas)	6,8 L
Empfohlenes Gehäuse (geschlossen)	5-15 Liter
Empfohlenes Gehäuse (Bassreflex)	10 Liter, Abstimmung 49 Hz
Anschlussmöglichkeiten	Standard 4 Ohm, Parallel 1 Ohm, Serie 4 Ohm
Entsorgung	Getrennte Sammlung von Elektroaltgeräten gemäß WEEE-Richtlinie

Häufig gestellte Fragen - Zeus ZXS6D2 Hifonics

Wie schließe ich den Subwoofer Zeus ZXS6D2 an einen Verstärker an?

Der Subwoofer hat zwei Schwingspulen mit je 2 Ohm. Sie können ihn in Standard (2+2 Ohm), Parallel (1 Ohm) oder Serie (4 Ohm) anschließen, je nach Verstärker. Beachten Sie das Anschlussdiagramm in der Anleitung.

Welche Impedanz hat der Subwoofer?

Der Zeus ZXS6D2 hat eine Nennimpedanz von 2 + 2 Ohm (Dual 2 Ohm), was flexible Verschaltungen ermöglicht.

Welches Gehäuse wird empfohlen?

Geschlossen: 5-15 Liter. Bassreflex: 10 Liter mit einem Port von 6 cm Durchmesser und 29 cm Länge, abgestimmt auf 49 Hz.

Wie viel Leistung verträgt der Subwoofer?

Die RMS-Belastbarkeit beträgt 200 Watt, die Maximalbelastbarkeit 400 Watt.

Welche Maße hat der Subwoofer?

Außendurchmesser: 175 mm, Einbauöffnung: 150 mm, Einbautiefe: 113 mm.

Was bedeutet die Angabe Xmax?

Xmax gibt den maximalen linearen Hub der Membran an und beträgt bei diesem Modell +/- 14 mm.

Kann ich den Subwoofer auch in einem kleineren Gehäuse betreiben?

Ja, aber die Klangqualität und Belastbarkeit können beeinträchtigt werden. Halten Sie sich an die empfohlenen Volumina für beste Ergebnisse.

Wie reinige ich den Subwoofer?

Reinigen Sie die Oberfläche vorsichtig mit einem trockenen, fusselfreien Tuch. Vermeiden Sie aggressive Reinigungsmittel und Feuchtigkeit.

Ist der Subwoofer für den Einsatz im Auto geeignet?

Ja, der Subwoofer ist für den mobile Audio-Bereich konzipiert, sollte aber in einem geeigneten Gehäuse verbaut werden.

Was bedeuten die Werte Qms, Qes und Qts?

Diese Werte beschreiben die mechanische, elektrische und gesamte Güte des Subwoofers. Qts von 0,43 eignet sich für geschlossene Gehäuse.

BEDIENUNGSANLEITUNG Zeus ZXS6D2 Hifonics

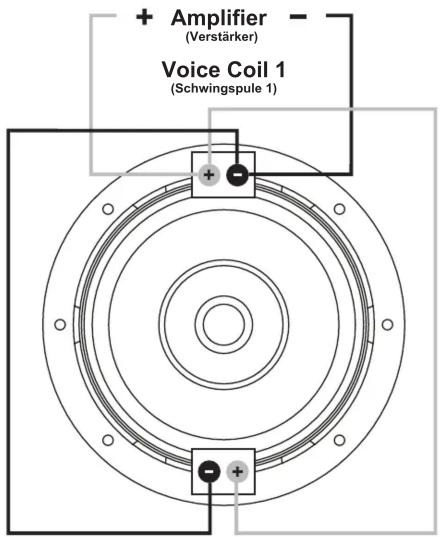

WIRING DIAGRAM (Anschlussdiagramm)

Standard
2 + 2 Ohm

Voice Coil 2
(Schwingspule 2)

Parallel
1 Ohm

Voice Coil 2
(Schwingspule 2)

Serial
(Reihe)
4 Ohm
Voice Coil 1
(Schwingspule 1)

Voice Coil 2
(Schwingspule 2)

SPECIFICATIONS
(Technische Daten)

	RMSW	MAXW	NOM. IMP.Ohm	OUTER DIAMETERAußendurchmessermm	MOUNTING HOLEEinbauöffnungmm	MOUNTING DEPTHEinbautiefemm	Xmax +/-max.mm	SD cm2	Mmsg	ReOhm	FsHz	Qms Qes Qts	VASL	SPLdB/1W	VCCmm
ZXS6D2 200	400	2 + 2	175	150	113		14	143	42,2	2 x 2	50	4,00	0,48	0,43	6,8
ZXS8D2 300	600	2 + 2	212	180	125		16	202	119,2		2 x 2	31,3	3,25	0,51	0,44

RECOMMENDED

ENCLOSURE DESIGN
(Empohlenes Gehäusedesign)

	SEALED ENCLOSURE(Geschlossenes Gehäuse)VOLUMEVolumenVbL
ZXS6D2	5 - 15
ZXS8D2	9 - 15

CONDITIONALLY RECOMMENDED
ENCLOSURE DESIGN
(Bedingt empfohlenes Gehäusedesign)

	VENTED ENCLOSURE(Bassreflex-Gehäuse)
	VOLUME Volumen	-3dB FREQ.	TUNING FREQ.	PORT Kanal	PORT SURFACE Kanal Fläche	PORT LENGTH Kanal Länge
	VbL	F3Hz	FbHz	cm	cm2	cm
ZXS6D2	10	43	49	6	28	29
ZXS8D2	20	32	39	7	38	31

Möglichkeiten der Rückgabe von Altgeräten
Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben. Rücknahmepflichtig sind Geschäfte mit einer Verkauffläche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufschläge von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten. Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepflichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, a einen Endnutzer abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.

Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf

hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.
