IB-HUB1406-C - USB-Hub Icy Box - Kostenlose Bedienungsanleitung

Produkttyp	USB 3.0 Hub mit Gigabit-LAN
Marke	Icy Box
Modell	IB-HUB1406-C
Schnittstelle zum Host	USB 3.0 Type-C (bis zu 5 Gbit/s)
USB-Ausgänge	3x USB 3.0 Type-A (bis zu 5 Gbit/s)
Netzwerkanschluss	1x RJ45 Gigabit-LAN (10/100/1000 Mbit/s)
Gehäusematerial	Aluminium
Kompatibilität	USB 3.0, abwärtskompatibel zu USB 2.0/1.1
Unterstützte Betriebssysteme	Windows, macOS 10.8 oder neuer
Stromversorgung	Über USB (optionales Netzteil, DC 6V)
Lieferumfang	1x IB-HUB1406-C, 1x Schnellinstallationsanleitung
LED-Anzeigen	Ethernet und Power LED
Reinigung	Mit trockenem Antistatiktuch
Entsorgung	WEEE-konform, nicht im Hausmüll
Abmessungen (ca.)	80 x 30 x 15 mm
Gewicht (ca.)	50 g

Häufig gestellte Fragen - IB-HUB1406-C Icy Box

Wie schließe ich den IB-HUB1406-C an?

Verbinden Sie den USB 3.0 Type-C™ Stecker des Hubs mit einem entsprechenden Type-C™ Anschluss Ihres Computers. Der Computer installiert die Treiber automatisch. Weitere Details finden Sie in der Schnellinstallationsanleitung.

Welche Betriebssysteme werden unterstützt?

Der Hub unterstützt Windows und macOS 10.8 oder neuer. Eine Treiberinstallation ist in der Regel nicht erforderlich.

Warum wird der Hub nicht erkannt?

Stellen Sie sicher, dass der USB-C-Anschluss Ihres Computers USB 3.0 oder höher unterstützt. Versuchen Sie einen anderen Anschluss oder starten Sie den Computer neu. Bei Anschluss eines optionalen Netzteils kann die Stabilität verbessert werden.

Wie hoch ist die maximale Datenübertragungsrate?

Die maximale Datenrate beträgt 5 Gbit/s über USB 3.0. Die tatsächliche Geschwindigkeit hängt von den angeschlossenen Geräten ab.

Kann ich das Gerät mit einem USB 2.0 Anschluss verwenden?

Ja, der Hub ist abwärtskompatibel zu USB 2.0/1.1. Die Übertragungsrate wird dann auf USB 2.0-Geschwindigkeit (480 Mbit/s) begrenzt.

Benötige ich einen zusätzlichen Treiber?

Nein, der Hub verwendet Standardtreiber des Betriebssystems. Unter Windows und macOS wird er automatisch erkannt.

Was bedeuten die LEDs?

Die Power-LED leuchtet, wenn der Hub mit Strom versorgt wird. Die Ethernet-LED zeigt die Netzwerkverbindung und Aktivität an.

Wie reinige ich das Gerät richtig?

Verwenden Sie ein trockenes Antistatiktuch zur Reinigung. Vermeiden Sie aggressive Reinigungsmittel und stellen Sie sicher, dass das Gerät vor der Reinigung ausgeschaltet ist.

Kann ich das Netzteil separat erwerben?

Ja, ein optionales Netzteil (DC 6V) kann bei Bedarf erworben werden. Es ist nicht im Lieferumfang enthalten.

Wie entsorge ich das Produkt umweltgerecht?

Entsorgen Sie das Gerät gemäß der WEEE-Richtlinie nicht im Hausmüll. Bringen Sie es zu einer Rückgabestelle oder einem Recyclinghof.

BEDIENUNGSANLEITUNG IB-HUB1406-C Icy Box

Schnellinstallationsanleitung IB-HUB1406-C

FR: 4 Port Type-C™ USB 3.0 Hub

ES: 4 Puerto Type-C™ USB 3.0 Hub

IT: 4 Porte Type-C™ USB 3.0 Hub

NL: 4 Poorten Type-C™ USB 3.0 Hub

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf aWahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

Scharfkantige Bauteile

VORSICHT

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
  • Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
  • ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

Sicherheitshinweise

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Quick installation guide IB-HUB1406-C

Package content

1x IB-HUB1406-C, 1x quick installation guide

IB-HUB1406-C

1x IB-HUB1406-C, 1x Schnellinstallationsanleitung

IB-HUB1406-C

Dieser ICY BOX Type-C™ Hub erweitert einen USB 3.0 Port an Ihrem PC oder Notebook um 1x Gigabit-LAN und 3x USB 3.0 Ports für externe Festplatten, Kartenleser, USB Sticks, Drucker und mehr.

3 Port USB 3.0 Hub & Gigabit-LAN

• Schnittstelle: 3x USB 3.0 Type-A und 1x LAN Ethernet Port
- Anschluss zum PC: USB 3.0 Type-C ^TM bis 5 Gbit/s
• LAN Ethernet RJ45 Port bis 1 Gbit/s
- Aluminiumgehäuse
- Unterstützt Windows, macOS 10.8 oder neuere

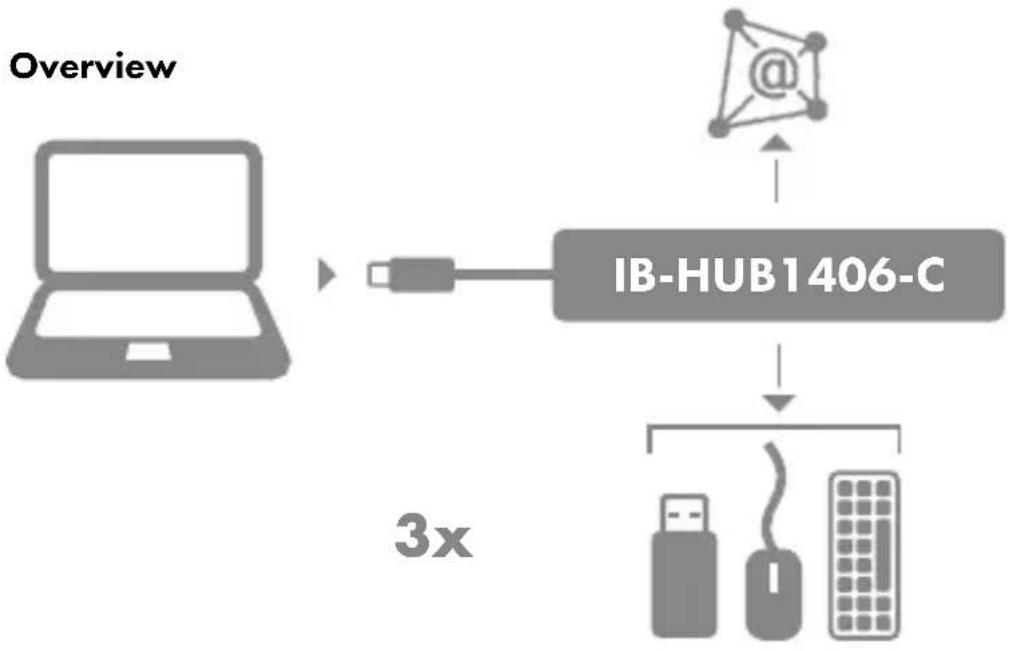

Quick installation guide IB-HUB1406-C

Connection

Für die erste Verwendung des Produktes verbinden Sie den USB 3.0 Type-C ^™ Stecker des Gerätes mit einer entsprechenden Type-C ^™ Schnittstelle Ihres Computers. Der Computer bestätigt den Anschluss des Gerätes und installiert gegebenenfalls benötigte Treiber automatisch.

Hinweis: Die tatsächlichen Datentransferraten hängen maßgeblich von den angeschlossenen USB Speichermedien ab.

Quick installation guide IB-HUB1406-C

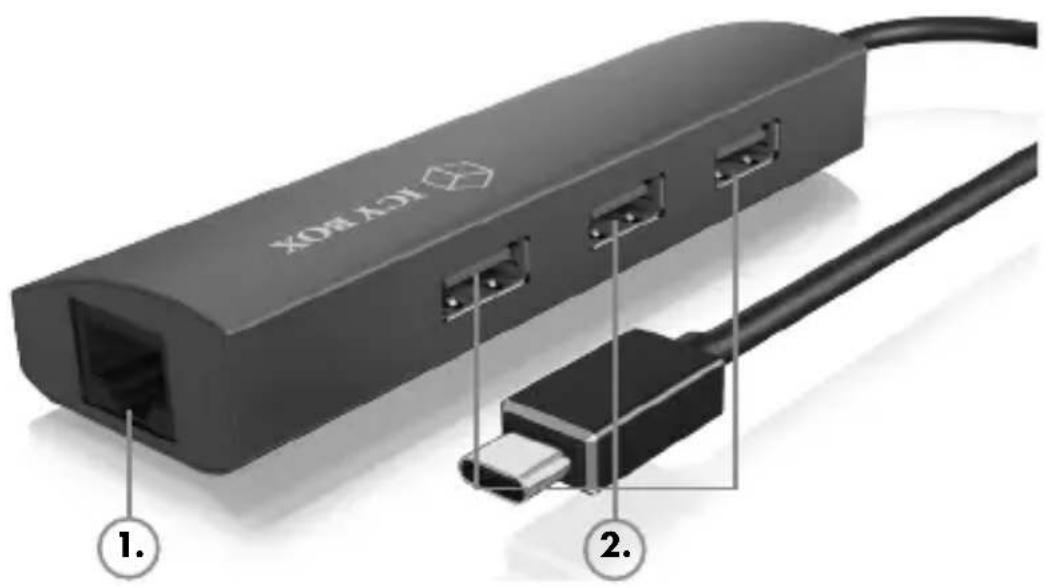

1. LAN ethernet RJ45 port
2. 3 × USB 3.0 Type-A

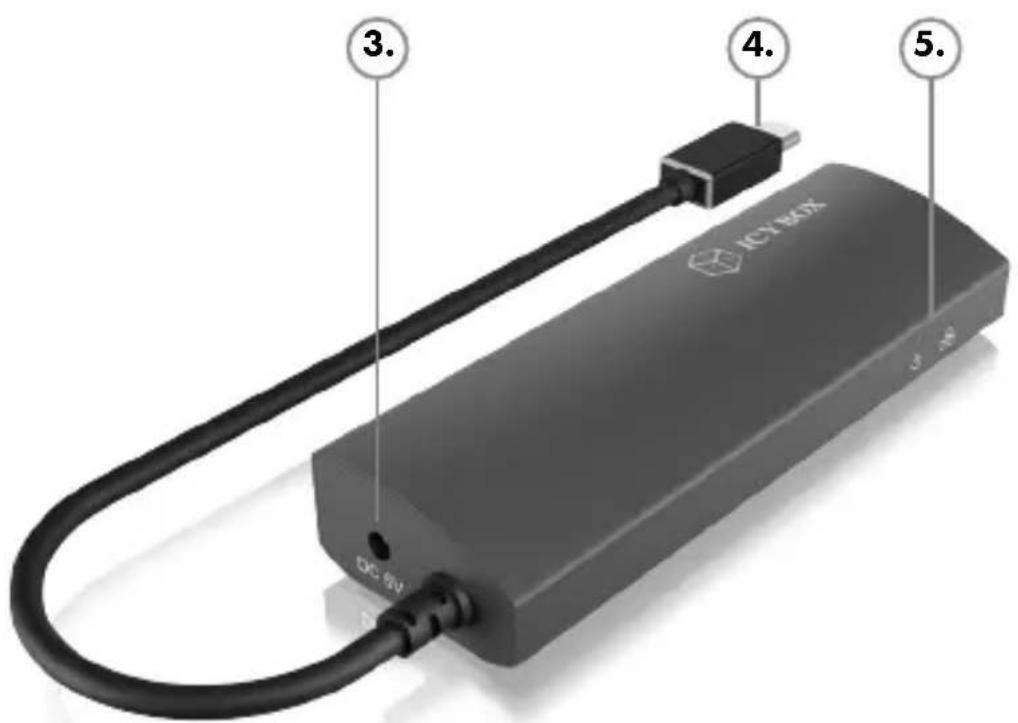

3. Plug for optional power supply
4. USB 3.0 Type-C ^TM host interface to PC
5. Ethernet and Power LED
