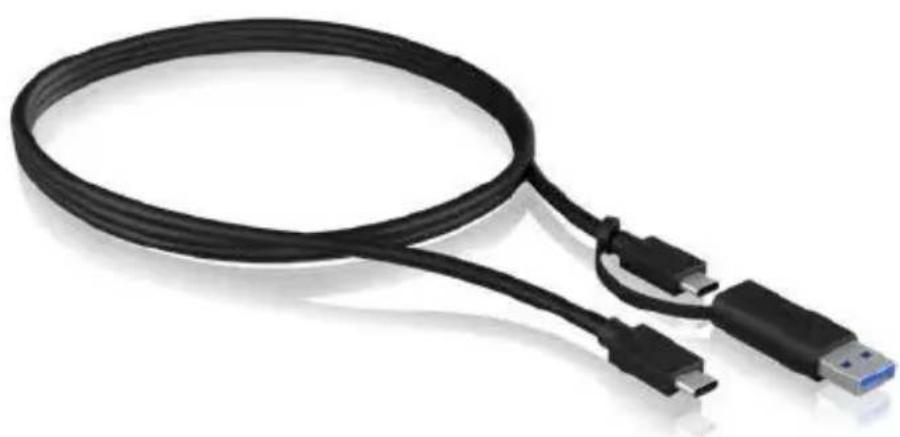

Produkttyp	USB 3.1 (Gen 2) Type-C® Kabel mit integriertem Type-C® zu Type-A Adapter
Kabellänge	100 cm
Datenübertragungsrate	Bis zu 10 Gbit/s
Anschlüsse	USB Type-C® (Gerät), USB Type-C® (Host), USB Type-A (Adapter)
Stromversorgung	Über USB; Power Delivery bis 100 W (nur Type-C zu Type-C), über Type-A: max. 5 V / 1,5 A
Besondere Merkmale	Power Delivery (PD), DisplayPort Alternate Mode (DP Alt Mode), abwärtskompatibel zu USB 3.0 / 2.0
Betriebssystem	Betriebssystemunabhängig
Farbe	Schwarz (typisch)
Gewicht	ca. 30 g
Kabelmantel	PVC (typisch)
Sicherheit	Warnung vor elektrischer Spannung, Erstickungsgefahr, Datenverlust; Sicherheitshinweise beachten
Reinigung	Mit trockenem Antistatiktuch; keine aggressiven Reinigungsmittel
Entsorgung	Nicht im Hausmüll; gemäß WEEE-Richtlinie entsorgen
Lieferumfang	1x IB-CB031, 1x Schnellinstallationsanleitung
Garantie	2 Jahre (typisch)

Häufig gestellte Fragen - IB-CB031 Icy Box

Wie schließe ich das IB-CB031 Kabel an?

Schließen Sie den USB Type-C® Stecker (A) an Ihr USB-Gerät und den anderen USB Type-C® Stecker (B) oder den Type-A Adapter (C) an Ihren Computer an.

Welche Datenübertragungsrate unterstützt das Kabel?

Das Kabel unterstützt USB 3.1 (Gen 2) mit bis zu 10 Gbit/s. Es ist abwärtskompatibel zu USB 3.0 und USB 2.0.

Kann ich das Kabel für Power Delivery (PD) verwenden?

Ja, Power Delivery wird unterstützt, jedoch nur im Type-C zu Type-C Betrieb. Mit dem Type-A Adapter ist nur eine Leistung von max. 5 V / 1,5 A möglich.

Unterstützt das Kabel DisplayPort Alternate Mode?

Ja, DisplayPort Alt Mode wird unterstützt, ebenfalls nur im Type-C zu Type-C Betrieb.

Welche Länge hat das Kabel?

Das Kabel hat eine Länge von 100 cm.

Ist das Kabel mit meinem Betriebssystem kompatibel?

Das Kabel ist betriebssystemunabhängig und funktioniert mit Windows, macOS, Linux und anderen.

Kann ich den Type-A Adapter für Datenübertragung nutzen?

Ja, über den Type-A Adapter ist Datenübertragung mit bis zu 10 Gbit/s möglich. Power Delivery und DP Alt Mode stehen dann jedoch nicht zur Verfügung.

Wie reinige ich das Kabel richtig?

Reinigen Sie das Kabel mit einem trockenen Antistatiktuch. Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel.

Wie entsorge ich das Kabel umweltgerecht?

Entsorgen Sie das Kabel gemäß der WEEE-Richtlinie und geben Sie es an einer Sammelstelle für Elektroschrott ab.

Was tun bei fehlerhafter Funktion des Kabels?

Überprüfen Sie die Anschlüsse und die Kompatibilität. Bei anhaltenden Problemen wenden Sie sich an den Support unter [e-mail].

BEDIENUNGSANLEITUNG IB-CB031 Icy Box

Schnellinstallationsanleitung IB-CB031

USB 3.1 (Gen 2) Type-C® zu USB Type-C® & Type-A Kabel

Sicherheitshinweise IB-CB031

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
- Gerät nicht während eines Gewitters anschließen
- Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau

(wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
• keine Gegenstände auf dem Gerät/Netzteil abstellen

Sicherheitshinweise IB-CB031

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

- Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten

- Produkt nur verwenden, wenn Spezifikationen erfüllt sind

• Datensicherung vor Inbetriebnahme durchführen

- Datensicherung vor Anschluss neuer Hardware durchführen

• dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder

Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile,

Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer

Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Safety information IB-CB031

1x IB-CB031, 1x Quick-Installation-Guide

Verpackungsinhalt

1x IB-CB031, 1x Schnellinstallationsanleitung

Wichtige Produktinformationen

Sehr geehrter Kunde, nehmen Sie bitte folgende Informationen zur Kompatibilität von USB Type-C® Kabeln und Adaptern, inklusive dieses Kabels, zur Kenntnis!

Um den vollen Funktionsumfang des IB-CB031 nutzen zu können, müssen Hostcomputer und das verwendete USB-Gerät USB 3.1 (Gen 2) mit bis zu 10 Gbit/s sowie Power Delivery und DisplayPort ^™ Alternate Mode über USB Type-C ^® unterstützen. Das IB-CB031 ist abwärtskompatibel zu USB 3.0 und USB 2.0.

Der volle Funktionsumfang ist nur von USB Type-C® zu USB Type-C® möglich!

Wird der USB Type-C® zu USB Type-A Adapter verwendet, ist eine Datenübertragung von bis zu 10 Gbit/s über USB 3.1 (Gen 2) und eine maximale Leistungsaufnahme von 5 V / 1.5 A möglich. Power Delivery und Display-Port™ Alternate Mode stehen dann jedoch nicht zur Verfügung!

System requirements

Der Hostcomputer und das verwendete Gerät müssen über Power Delivery, DP Alt Mode sowie USB 3.1 (Gen 2) Type-C ^® Anschluss verfügen, um den vollen Funktionsumfang des Kabels zu gewährleisten. Power Delivery und DP Alt Mode kann ausschließlich im Type-C ^® zu Type-C ^® Betrieb genutzt werden.

ACHTUNG: Wenn der Type-® zu Type-A Adapter verwendet wird, ist nur Datenübertragung möglich!

Key Features

• USB 3.1 (Gen 2) Type-C ^ zu Type-C ^ Kabel
• Integrierter Type-C ^® zu Type-A Adapter
  • Volle Belegung mit Power Delivery und DP Alt Mode Unterstützung
  • Datentransferraten von bis zu 10 Gbit/s
• Kabellänge 100 cm
  • Betriebssystem unabhängig

Quick Installation Guide IB-CB031

Installation

1. Schließen Sie das IB-CB031 mit dem USB Type-C ^® Anschluss (A) an ein USB-Gerät an.
2. Schließen Sie das IB-CB031 mit dem USB Type-C ^® Anschluss (B) oder dem USB Type-A Anschluss (C) an Ihren Hostcomputer an.

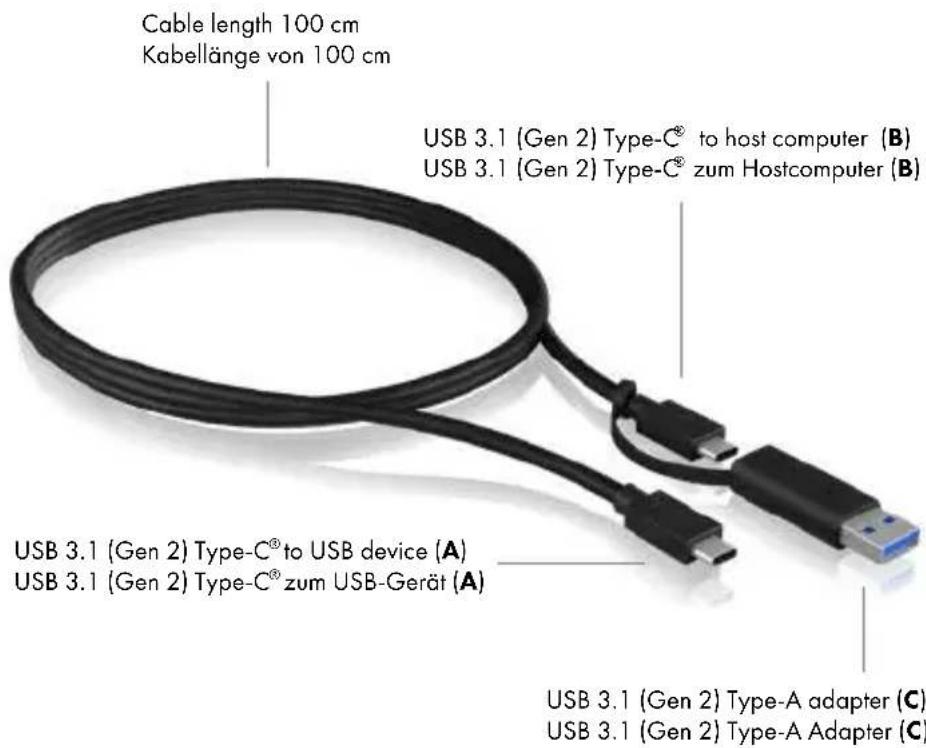

Overview / Übersicht

ICY BOX®

CE FC
