IB-CR403-C3 - Speicherleser Icy Box - Kostenlose Bedienungsanleitung

Produkttyp	Speicherkartenleser
Marke	Icy Box
Modell	IB-CR403-C3
Abmessungen (ca.)	10 x 5 x 1 cm
Gewicht (ca.)	50 g
Stromversorgung	über USB-C (Bus powered)
Schnittstelle	USB 3.2 Gen 1 (USB-C)
Unterstützte Kartenformate	SD, SDHC, SDXC, microSD, microSDHC, microSDXC, CompactFlash (CF), Memory Stick (MS)
Maximale Lesegeschwindigkeit	bis zu 104 MB/s (UHS-I)
Maximale Schreibgeschwindigkeit	bis zu 90 MB/s (UHS-I)
Betriebstemperatur	0 °C bis 45 °C
Lagertemperatur	-20 °C bis 60 °C
LED-Anzeige	Ja (Betriebs- und Zugriffsanzeige)
Kompatibilität	Windows, macOS, Linux, Chrome OS
Plug & Play	Ja (kein Treiber erforderlich)
Gehäusematerial	Kunststoff und Metall
Farbe	Schwarz
Lieferumfang	Speicherkartenleser, Bedienungsanleitung
Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Keine Flüssigkeiten verwenden.
Sicherheitshinweise	Nur für den Innenbereich geeignet. Vor Feuchtigkeit und extremen Temperaturen schützen.
Reparatur und Ersatzteile	Keine vom Benutzer austauschbaren Teile. Bei Defekt Gerät entsorgen oder an Fachhändler wenden.

Häufig gestellte Fragen - IB-CR403-C3 Icy Box

Wie schließe ich den IB-CR403-C3 an?

Schließen Sie den Kartenleser über das USB-C-Kabel an einen freien USB-Anschluss Ihres Computers an. Das Gerät wird automatisch erkannt und ist sofort einsatzbereit.

Welche Speicherkarten werden unterstützt?

Der Leser unterstützt SD, SDHC, SDXC, microSD, microSDHC, microSDXC, CompactFlash (CF) und Memory Stick (MS) Karten.

Ist der Kartenleser mit Windows 10 kompatibel?

Ja, der IB-CR403-C3 ist mit Windows 10, Windows 11, macOS, Linux und Chrome OS kompatibel. Es ist kein zusätzlicher Treiber erforderlich.

Warum wird meine Karte nicht erkannt?

Stellen Sie sicher, dass die Karte richtig herum eingelegt ist und die Kontakte sauber sind. Versuchen Sie, die Karte erneut einzulegen oder an einem anderen USB-Anschluss anzuschließen.

Kann ich die Karte während des Betriebs entfernen?

Ja, Sie können die Karte jederzeit entfernen, aber stellen Sie sicher, dass keine Datenübertragung läuft, um Datenverlust zu vermeiden. Entfernen Sie die Karte immer über die Funktion 'Hardware sicher entfernen'.

Wie schnell ist der Kartenleser?

Die maximale Lesegeschwindigkeit beträgt bis zu 104 MB/s und die Schreibgeschwindigkeit bis zu 90 MB/s (abhängig von der Karte).

Leuchtet die LED nicht?

Die leuchtet blau, wenn das Gerät angeschlossen ist, und blinkt bei Datenübertragung. Wenn sie nicht leuchtet, überprüfen Sie die USB-Verbindung und ob der Computer eingeschaltet ist.

Kann ich mehrere Karten gleichzeitig verwenden?

Nein, Sie können nur eine Karte zur gleichen Zeit verwenden. Der Leser erkennt automatisch den eingelegten Kartentyp.

Wie reinige ich den Kartenleser?

Reinigen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch. Verwenden Sie keine Flüssigkeiten, um Schäden an der Elektronik zu vermeiden.

Was mache ich, wenn der Kartenleser defekt ist?

Das Gerät enthält keine vom Benutzer reparierbaren Teile. Wenden Sie sich im Garantiefall an den Händler oder entsorgen Sie das Gerät fachgerecht.

BEDIENUNGSANLEITUNG IB-CR403-C3 Icy Box

USB 3.0 Type-C® CFast und SD Kartenleser

Sicherheitshinweise IB-CR403-C3

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit typenschildkonformem Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

Sicherheitshinweise IB-CR403-C3

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
- Lüfterauslass und passive Kühlkörper freihalten
- direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
- keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

Manual IB-CR403-C3

Package content

IB-CR403-C3, 1x manual

System requirements

Ein freier USB 3.0 Type-C® Anschluss oder höher

Alternativ ein freier Thunderbolt™ 3 Anschluss

Hauptmerkmale

• High-Performance Multi-LUN Kartenleser
• USB 3.0 Type-C ^® mit bis zu 5 Gbit/s
• CFast 2.0 mit bis zu 6 Gbit/s
• SD/microSD 4.0 (UHS-II) mit bis zu 300 MB/s
• Hochwertiges Aluminiumgehäuse
- Plug & Play

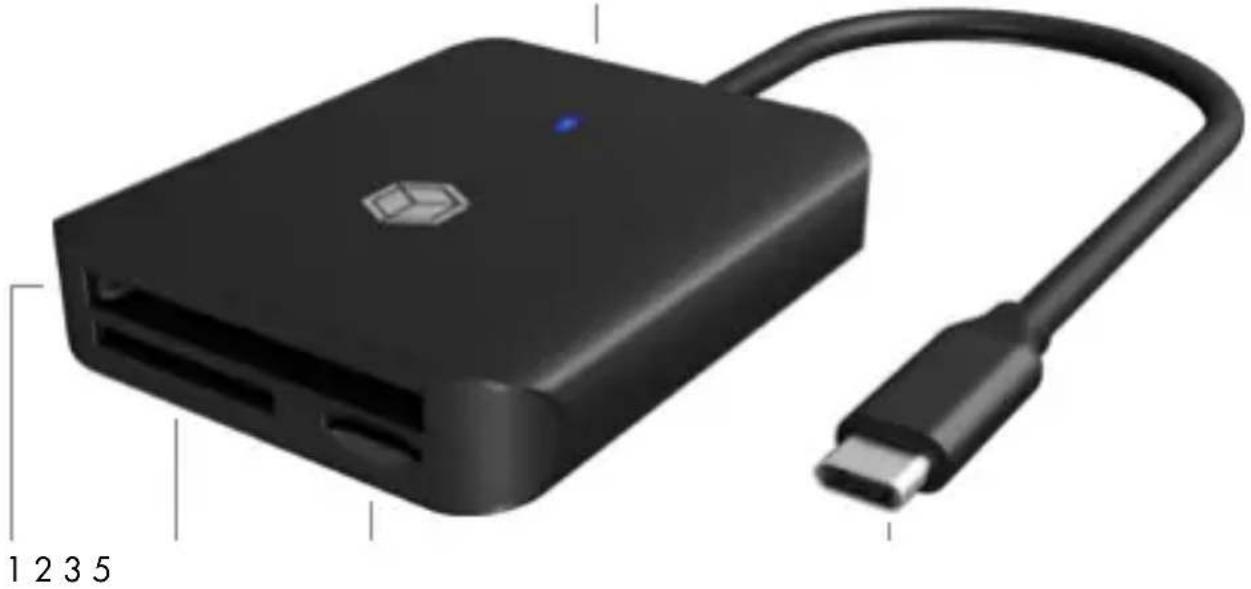

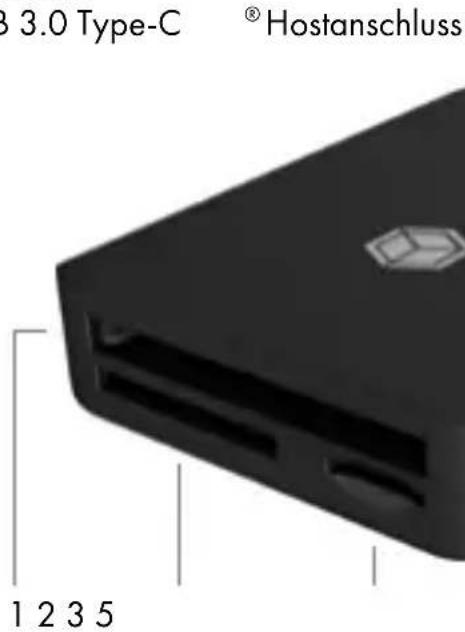

Überblick

1. CFast Kartenschacht
2. SD Kartenschacht
3. microSD Kartenschacht
4. Status LED
5. USB 3.0 Type-C ^® Hostanschluss

4

1. Stecken Sie den USB Type-C ^® Stecker des IB-CR403-C3 in einen freien USB 3.0 Type-C ^® Anschluss Ihres Hostcomputers.

Hinweis: Sobald der IB-CR403-C3 eingesteckt ist, leuchtet die blaue Status LED auf der Oberseite auf.

Der IB-CR403-C3 wird vom Betriebssystem automatisch erkannt und ist sofort betriebsbereit.

1. Stecken Sie nun die gewünschten Speicherkarten in die entsprechenden Speicherkartensteckplätze des IB-CR403-C3.

- CFast: Achten Sie vor dem Einstecken der CFast Speicherkarte darauf, dass sich Nut (IB-CR403-C3) und Feder (CFast Speicherkarte) auf der gleichen Seite befinden. Andernfalls kann die CFast Speicherkarte nicht ordnungsgemäß eingesteckt werden.

- SD: Achten Sie beim Einstecken der SD Speicherkarte darauf, dass die goldenen Kontakte nach oben zeigen. Die SD Speicherkarte rastet mit einem Klick ein und ist nun ordnungsgemäß installiert.

- microSD: Achten sie beim Einstecken der microSD Speicherkarte darauf, dass die goldenen Kontakte nach oben zeigen. Die SD Speicherkarte rastet mit einem Klick ein und ist nun ordnungsgemäß installiert.

Anwendung

- Der Kartenleser kann im laufenden Betrieb am Computer angeschlossen oder von diesem getrennt werden.

ACHTUNG! Bitte warten Sie das Ende von Schreib- und Lesevorgängen ab, bevor Sie den Kartenleser vom Computer trennen, um Datenverlust zu vermeiden.

- Eine neue Speicherkarte muss vom Betriebssystem erst initialisiert, partitioniert und formatiert werden, um vom System angezeigt zu werden.

- Wenn die Speicherkarte nicht sofort vom System erkannt wird, bitte prüfen:

- ob die Treibersoftware installiert ist (USB)

- ob die Speicherkarte initialisiert, partitioniert und formatiert ist
