Produkttyp	Speicherleser
Marke	Icy Box
Modell	IB-HUB1413-CR
Anschlüsse	1x USB 3.0 Type-C (bis zu 5 Gbit/s), 2x USB 3.0 Type-A (bis zu 5 Gbit/s, abwärtskompatibel)
Kartenleser	SD 3.0 (UHS-I) und microSD 3.0 (UHS-I) bis zu 100 MB/s
Multi-LUN	Ja, gleichzeitige Nutzung von zwei Karten
Unterstützte Kartenstandards	HC-I und XC-I bis zu 2 TB
LED-Anzeige	Grüne LED bei erfolgreicher Verbindung
Kompatible Betriebssysteme	Windows und macOS
Stromversorgung	Über USB (Bus Powered)
Sicherheitshinweise	Vor Gebrauch Bedienungsanleitung lesen; nicht bei Gewitter anschließen; vor Reinigung Gerät ausschalten; keine aggressiven Reinigungsmittel; Entsorgung gemäß WEEE
Reinigung	Mit trockenem Antistatiktuch
Reparatur	Im Reparaturfall Fachhändler aufsuchen
Lieferumfang	IB-HUB1413-CR, Schnellinstallationsanleitung
Garantie	Herstellergarantie, bitte Verkaufsstelle kontaktieren

Häufig gestellte Fragen - IB-HUB1413-CR Icy Box

Wie schließe ich den IB-HUB1413-CR an?

Stecken Sie den Hub in einen freien USB Type-C Anschluss Ihres Computers. Die LED leuchtet grün, wenn die Verbindung hergestellt ist.

Welche Speicherkarten werden unterstützt?

Der Hub unterstützt SD- und microSD-Karten im UHS-I Standard mit bis zu 100 MB/s. Kompatibel sind HC-I und XC-I Karten bis zu 2 TB.

Kann ich mehrere Karten gleichzeitig verwenden?

Ja, dank Multi-LUN können Sie eine SD- und eine microSD-Karte gleichzeitig nutzen.

Warum leuchtet die LED nicht?

Überprüfen Sie, ob der Hub korrekt angeschlossen ist und Ihr Computer den USB-C-Anschluss unterstützt. Der Hub funktioniert nur mit USB-C-fähigen Hosts.

Ist der Hub mit USB 2.0 kompatibel?

Ja, aber die Übertragungsgeschwindigkeit reduziert sich auf USB 2.0 Niveau (ca. 480 Mbit/s). Für volle Geschwindigkeit wird USB 3.0 benötigt.

Welche Betriebssysteme werden unterstützt?

Der Hub ist mit Windows und macOS kompatibel.

Kann ich den Hub an einem Thunderbolt 3 Anschluss verwenden?

Ja, Thunderbolt 3 ist abwärtskompatibel zu USB 3.0. Der Hub arbeitet mit der USB 3.0 Übertragungsrate (5 Gbit/s).

Wie reinige ich den Hub richtig?

Verwenden Sie ein trockenes Antistatiktuch. Vermeiden Sie aggressive Reinigungsmittel oder Flüssigkeiten.

Was soll ich tun, wenn ich Daten verloren habe?

Der Hersteller übernimmt keine Haftung für Datenverlust. Sicherheitskopien sollten vor der Nutzung des Hubs erstellt werden.

Wie entsorge ich das Gerät umweltgerecht?

Entsorgen Sie das Gerät nicht im Hausmüll, sondern geben Sie es an einer Sammelstelle für Elektroaltgeräte ab.

BEDIENUNGSANLEITUNG IB-HUB1413-CR Icy Box

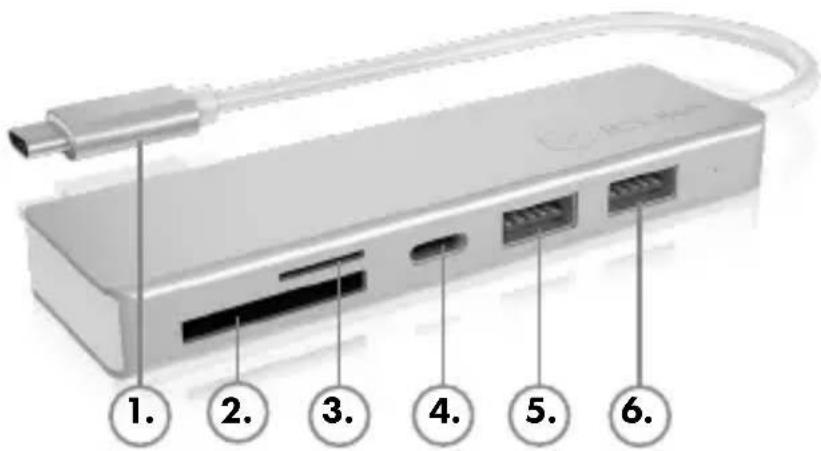

Product overview / Produktübersicht

EN

1. USB 3.0 Type-C ^TM Anschluss zum Hostcomputer
2. SD 3.0 (UHS-I) Kartenleser bis zu 100 MB/s
3. microSD 3.0 (UHS-I) Kartenleser bis zu 100 MB/s
4. USB 3.0 Type-C ^TM Anschluss bis zu 5 Gbit/s
5. USB 3.0 Type-A Anschluss bis zu 5 Gbit/s
6. USB 3.0 Type-A Anschluss bis zu 5 Gbit/s

Safety information

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf aWahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
- Lüfter-Auslass und passive Kühlkörper freihalten
- direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen

Sicherheitshinweise

- keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Quick installation guide IB-HUB1413-CR

Wichtige Produktinformationen

Sehr geehrter Kunde,

Nehmen Sie bitte folgende Informationen zur Kompatibilität von USB Type-C™ Hubs und Adaptern, inklusive diesem Gerät, zur Kenntnis!

• Ihr Hostcomputer muss über eine USB Type-C ^TM Schnittstelle verfügen.
  • Die IB-HUB1413-CR arbeitet auch mit Notebooks und Computern mit USB 3.0/2.0/1.1 Type-A Schnittstellen sofern der passende Adapter vorhanden ist.
• Der Hub arbeitet auch an Geräten mit der USB 3.1 (Gen2) und Thunderbolt™ 3 Schnittstelle mit der von USB 3.0 angegebenen Transferrate von 5 Gbit/s.
  • Die Type-C ^TM Schnittstelle kann in einigen Notebooks und Computern mit USB 2.0 angebunden sein.
• Der Hub liefert nur an USB 3.0 Type-C ^TM die volle Geschwindigkeit von 5 Gbit/s.
• Folgende Betriebssysteme werden grundsätzlich unterstützt: Windows ^® , macOS ^®

Verpackungsinhalt:

1x IB-HUB1413-CR, 1x Schnellinstallationsanleitung

Beschreibung:

Moderne Notebooks verfügen meist über mehrere USB Type-C™ Anschlüsse, verzichten dabei jedoch auf Kartenleser und USB Type-A Anschlüsse. Der IB-HUB1413-CR hat die wichtigsten davon an Board, damit die gewohnte Nutzung von Notebooks und Computern weiterhin so einfach von statten geht.

Hauptmerkmale

• 1x USB Type-C ^TM mit einer Übertragungsrate von bis zu 5 Gbit/s
• 2x USB 3.0 Type-A (USB 3.0 abwärtskompatibel zu USB 2.0) mit einer Übertragungsrate von bis zu 5 Gbit/s
  • SD und microSD Dual Kartenleser (UHS-I) von bis zu 100 MB/s
• Multi-LUN - ermöglicht das gleichzeitige Verwenden von zwei Karten
• Unterstützt HC-I und XC-I Standards bis zu 2 TB

Quick installation guide IB-HUB1413-CR

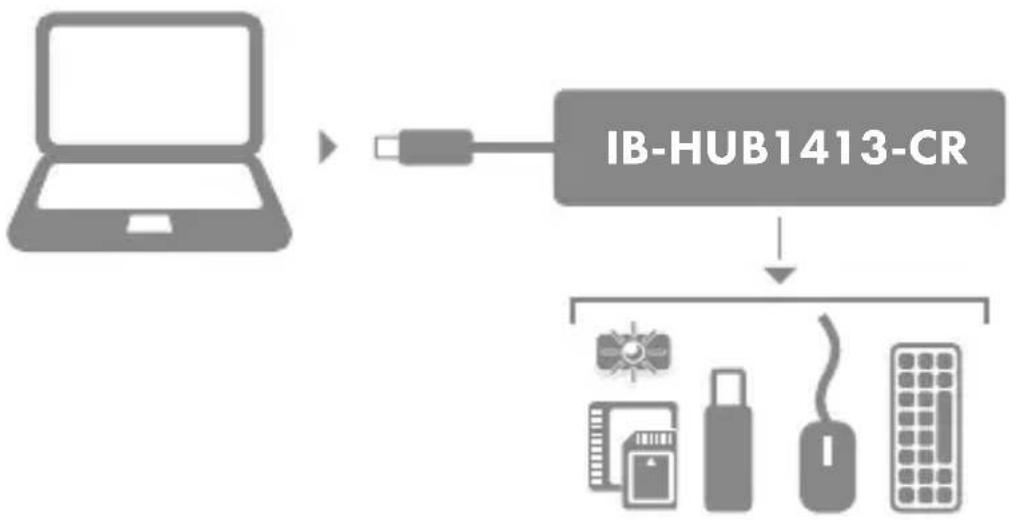

Usage / Verwendung

1. Plug the IB-HUB1413-CR into the Type-C port of your host computer.
2. Stecken Sie den IB-HUB1413-CR in den Type-C Anschluss Ihres Hostcomputers.
3. After the IB-HUB1413-CR has been plugged in correctly the LED will turn on green!
4. Wurde der IB-HUB1413-CR richtig eingesteckt, leuchtet die LED grün aufl
5. Connect your USB Type-C™, Type-A devices and supported memory cards* to the appropriate ports.
6. Verbinden Sie Ihre USB Type-C™, Type-A Geräte und unterstützte Speicherkarten* mit den entsprechenden Anschlüssen.

Quick installation guide IB-HUB1413-CR

EN

* SD card

Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach oben (wenn ICY BOX Logo sichtbar).

* microSD Karte

Schieben Sie die microSD Karte mit der abgeschragten Ecke voraus in den microSD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten (wenn ICY BOX Logo sichtbar).
