Produkttyp	All-in-One Monitor mit RFID-Funktion
Modell	24CN670I
Bildschirmdiagonale	24 Zoll (61 cm)
Auflösung (max.)	1920 x 1080 bei 75 Hz
Auflösung (empfohlen)	1920 x 1080 bei 60 Hz
Farbtiefe	8 Bit
Abmessungen mit Fuß (B x T x H)	553,8 x 240 x 382,9 – 512,9 mm (höhenverstellbar)
Abmessungen ohne Fuß (B x T x H)	553,8 x 63 x 353,3 mm
Gewicht mit Fuß	6,20 kg
Gewicht ohne Fuß	4,05 kg
Stromversorgung	19 V ===, 6,32 A (Netzadapter DA-120D19)
Leistungsaufnahme (Betrieb)	Nur Monitor: 23 W typ., mit PC: 28 W typ.
Leistungsaufnahme (Standby)	≤ 1,3 W
Leistungsaufnahme (Aus)	≤ 1,2 W
Anschlüsse	HDMI IN, DP OUT, USB-C (DP Alt Mode), LAN, SFP (optional), USB IN (5V 0,5A) x2, USB IN (5V 0,9A) x5, Kopfhörer, Mikrofon
RFID-Leser	Integriert, unterstützt 125 kHz und 13,56 MHz Karten
Neigungsbereich	-5° bis +35°
Schwenkbereich	355°
Drehfunktion (Pivot)	90° im/gegen Uhrzeigersinn
Höhenverstellung	Bis zu 130 mm
VESA-Aufnahme	100 x 100 mm, Schrauben M4 x L10
Reinigung	Isopropanol 70%, Ethanol 70%, Biospot 500 ppm oder 0,9% NaCl-Lösung; nur mit weichem Tuch und max. 1 N Druck; nur medizinisches Fachpersonal reinigt das Display.
Betriebsumgebung	Temperatur 0 °C bis 40 °C, Luftfeuchtigkeit 0 % – 80 %
Lagertemperatur	-20 °C bis 60 °C, Luftfeuchtigkeit 0 % – 85 %
Garantie	Beachten Sie die Garantiebedingungen des Herstellers. Schäden durch Fremdteile oder unsachgemäße Reinigung sind ausgeschlossen.

Häufig gestellte Fragen - 24CN670I LG

Wie reinige ich den Monitor richtig?

Verwenden Sie ein weiches Tuch, getränkt in 70% Isopropanol oder Ethanol, 500 ppm Biospot oder 0,9% NaCl-Lösung. Wischen Sie mit maximal 1 N Druck über den Bildschirm. Nur medizinisches Fachpersonal darf das Display reinigen. Keine aggressiven Reiniger wie Benzol oder Säuren verwenden.

Welche RFID-Karten werden unterstützt?

Der integrierte Leser unterstützt 125 kHz und 13,56 MHz RFID-Karten. Halten Sie die Karte 2,5 cm vor das RFID-Logo an der Vorderseite. Eine Konfiguration kann erforderlich sein; aktuelle Kartenlisten finden Sie auf der LG-Website.

Kann ich den Monitor an die Wand montieren?

Ja, der Monitor ist VESA-kompatibel (100 x 100 mm, Schrauben M4 x L10). Verwenden Sie eine zugelassene Wandhalterung von LG (z.B. LSW149). Achten Sie auf mindestens 100 mm Abstand zur Wand für ausreichende Belüftung.

Was mache ich, wenn kein Signal angezeigt wird?

Prüfen Sie, ob das Netzkabel eingesteckt ist und die Power-LED leuchtet. Ist das Kabel richtig angeschlossen? Drücken Sie die Eingangstaste und wählen Sie die richtige Quelle. Wenn die Meldung „Kein Signal“ erscheint, verbinden Sie das Signalkabel neu.

Wie stelle ich die optimale Auflösung ein?

Die empfohlene Auflösung ist 1920 x 1080 bei 60 Hz. Navigieren Sie im OSD-Menü zu [Eingang] > [Seitenverhältnis] und wählen Sie [Original] oder [Vollbild]. Passen Sie die Auflösung in den Windows-Anzeigeeinstellungen an.

Warum funktioniert die RFID-Karte nicht?

Stellen Sie sicher, dass die Karte den RFID-Leser unterstützt und in den richtigen Frequenzbereich fällt. Halten Sie die Karte direkt vor das RFID-Logo. Schalten Sie den Monitor aus und wieder ein. Falls nötig, konfigurieren Sie die Karte mit der Software von LG.

Kann ich externe Lautsprecher anschließen?

Ja, schließen Sie Kopfhörer oder aktive Lautsprecher an die Kopfhörerbuchse an. Die Lautstärke regeln Sie über die Tasten am Monitor oder im OSD-Menü [Ton] > [Lautstärke].

Wie setze ich die Werks einstellungen zurück?

Gehen Sie im OSD-Menü zu [Allgemein] > [Zurücksetzen] und bestätigen Sie mit „Ja“. Alle Einstellungen werden auf die Standardwerte zurückgesetzt.

Der Bildschirm flackert – was tun?

Überprüfen Sie die Bildwiederholrate: HDMI 1080i 60/50 Hz kann zu Flackern führen. Ändern Sie die Auflösung auf 1080p oder die empfohlene Auflösung (1920 x 1080 bei 60 Hz). Installieren Sie den neuesten Grafikkartentreiber.

Wie aktiviere ich den Energiesparmodus?

Im OSD-Menü unter [Allgemein] > [SMART ENERGY SAVING] können Sie [Hoch], [Niedrig] oder [Aus] wählen. Die Funktion passt die Helligkeit automatisch an, um Strom zu sparen.

BEDIENUNGSANLEITUNG 24CN670I LG

Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf.

24CN670N

24CN670NK

24CN6701

24CN670W

24CN670WK

24CN670IK

www.lg.com

Copyright ©2020 LG Electronics Inc. Alle Rechte vorbehalten.

INHALTSVERZEICHNIS

REINIGUNG....3

LIZENZ....3

INFORMATION: HINWEIS BEZÜGLICH

MONTAGE UND VORBEREITUNG....5

VERWENDEN DES MONITORS....19

NUTZUNG DER RFID-FUNKTION 22

BENUTZEREINSTELLUNGEN....22

FEHLERBEHEBUNG 27

PRODUKTSPEZIFIKATIONE....29

REINIGUNG

Empfohlene Reinigungskemikalien

• Isopropanol 70 %
- Ethanol 70%
- Biospot 500 ppm
• 0,9 % NaCl-Lösung

Wie Reinigungsmittel verwendet werden sollten

• Schalten Sie vor der Reinigung den Monitor aus und entfernen Sie das Netzkabel.
• Tränken Sie ein weiches Tuch in das empfohlene Lösungsmittel und wischen Sie nicht stärker als mit 1 N über den Bildschirm.
• Das Reinigungsmittel könnte ernsthafte Schäden verursachen, wenn es beim Reinigen in den Monitor gelangt.
• Reinigen Sie nur Teile ausgenommen des LCD Displays, da das Display beschädigt werden könnte.
• Verwenden Sie kein Benzol, Verdünnungsmittel, Säuren oder alkaline Reinigungsmittel oder ähnliche Lösungsmittel.
• Reinigungsarbeiten an Anzeigen dürfen nur von medizinischem Fachpersonal (Ärzten und Krankenpflegern) durchgeführt werden, nicht von Patienten.

LIZENZ

Für jedes Modell gelten andere Lizenzen. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com.

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.

Um den in diesem Gerät verwendeten Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen zu erhalten, besuchen Sie bitte http://opensource.lge.com.

Neben dem Quellcode stehen dort alle Lizenzbedingungen, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit.

LG Electronics bietet gegen eine kostendeckende Gebühr (Medium, Versand und Bearbeitung) den Quellcode auf CD-ROM an. Senden Sie dazu eine Anfrage per E-Mail an: [e-mail].

Dieses Angebot gilt bis drei Jahre nach der letzten Auslieferung des Produkts. Dieses Angebot gilt für jeden Empfänger dieser Information.

BEVOR SIE DAS BENUTZERHANDBUCH LESEN

Bei Modellen, die mit SSD (Solid State Disk) ausgestattet sind, können die gespeicherten Daten im Fall einer Fehlfunktion verloren gehen. Sie müssen eine Sicherheitskopie wichtiger Daten auf externen Speichergeräten (USB-, HDD-Speicher usw.) erstellen.

Es liegt in der Natur des Produkts, dass eine Fehlfunktion am Mainboard zum Verlust der gespeicherten Daten führt. Sie müssen eine Sicherheitskopie wichtiger Daten auf externen Speichergeräten (USB-, HDD-Speicher usw.) erstellen.

Sollten Sie das Produkt abschalten, bevor das System vollständig geladen wurde, kann es nicht ordnungsgemäß herunterfahren. Fahren Sie das Produkt herunter, sobald das System vollständig geladen wurde. (Das Laden des Systems dauert etwas 1-2 Minuten, aber kann je nach Benutzerumgebung unterschiedlich lange dauern.)

MONTAGE UND VORBEREITUNG

Packungsumfang

Prüfen Sie, ob alle Komponenten enthalten sind, bevor Sie das Produkt verwenden. Sollten Komponenten fehlen, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Beachten Sie, dass das Produkt und die zugehörigen Komponenten möglicherweise von den folgenden Abbildungen abweichen können.

CD (Benutzerhandbuch) / Handbuch zu gesetzlichen Bestimmungen / Karten

Netzkabel Netzadapter Kabelhalter

Ständer Körper / Ständer Basis

Maus (Nur 24CN670WK, 24CN670NK, 24CN670IK)

• Um die Sicherheit und Leistung des Produkts sicherzustellen, verwenden Sie nur Originalteile.
• Durch nachgemachte Produkte verursachte Beschädigungen werden nicht von der Garantie abgedeckt.
• Es wird empfohlen, die mitgelieferten Zubehörteile zu verwenden.
• Wenn Sie Kabel verwenden, die nicht von LG zertifiziert wurden, zeigt der Bildschirm eventuell nichts oder Bildrauschen an.
• Sie müssen die autorisierten Komponenten hinsichtlich des nachstehenden Zubehörs verwenden. Nicht autorisierte Komponenten können dazu führen, dass das Produkt beschädigt wird oder Fehlfunktionen auftreten.

Komponente Standard
Netzkabel USA – Vorschrift für Genehmigung von MedizingerätenAndere – Genehmigter Sicherheitsstandard eines Landes

- Mit Ausnahme obiger Komponenten dürfen nur Netzteile usw. verwendet werden, die vom Hersteller bereitgestellt werden.

HINWEIS

• Die Komponenten können von den hier aufgeführten Abbildungen abweichen.
• Die in dieser Bedienungsanleitung veröffentlichten Produktinformationen und technischen Daten können im Rahmen von Produktverbesserungen ohne vorherige Ankündigung geändert werden.
- Die optionalen Zubehörteile können Sie in einem Elektronikfachgeschäft, in einem Online–Shop oder bei dem Einzelhändler, bei dem Sie das Produkt gekauft haben, erwerben.
- Das im Lieferumfang enthaltene Netzkabel kann je nach Region abweichen.

BIOS

VORSICHT

• BIOS-Passwort: Ohne das festgelegte Passwort wird der Zugang zum System abgelehnt. Schreiben Sie das Passwort auf und bewahren Sie es an einem sicheren Ort auf.
• SSD-Password: Wenn Sie das SSD-Password vergessen haben, können Sie die SSD nicht wiederherstellen.
• Der Austausch der SSD aufgrund eines vergessenen SSD-Passworts wird von der Garantie nicht abgedeckt.

Unterstützte Software- und Sprachpaket-Installationsanleitung

Sie können die neueste Version von der LGE Website (www.lg.com) herunterladen und installieren.

- Installationsanleitung für Sprachpaket (NuWindows 10 IoT Enterprise LTSB 2016 (RS1))

Beschreibung des Produkts und seiner Tasten

Informationen zu den vorderen Bedienelementen

Taste Beschreibung
	Legen Sie die RFID-Karte in die Nähe des RFID-Moduls, um es zu betreiben.
■(Menü) Falls dieses	Menü deaktiviert ist Aktiviert das Hauptmenü.
	Falls dieses Menü aktiviert ist Wenn die Taste gedrückt wird, wird das OSD-Menü geschlossen.
<	Falls dieses Menü deaktiviert ist Stellt die Lautstärke des Monitors ein.
	Falls dieses Menü aktiviert ist Linke Pfeiltaste.
>	Falls dieses Menü deaktiviert ist Stellt die Lautstärke des Monitors ein.
	Falls dieses Menü aktiviert ist Rechte Pfeiltaste.
○/INPUT	Falls dieses Menü deaktiviert ist Änderung des Eingangssignals. Das Eingangssignal (HDMI/PC) wird der Reihe nach geändert.* Wenn das Eingangssignal auf PC geändert wird, schaltet sich dieser ein. (Je nach den PC-Einstellungen.)
	Falls dieses Menü aktiviert ist Wahlen Sie Menüs oder Optionen aus und bestätigen Sie diese.
√	Pfeiltaste nach unten.
^	Pfeiltaste nach oben.
◀(Einschalttaste)	HDMI-Eingang Schaltet den Monitor ein/aus.
	PC-Eingang Schaltet den PC ein/aus.

Betriebsanzeige

Modus LED-Farbe
PC ein Weiß
PC Standby Blinken
PC Aus Aus

Anschlüsse

: Nur für Modelle, die SFP unterstützen.

VORSICHT

- Gehen Sie vorsichtig mit dem Produkt um, da die SFP-Buchse scharfe Kanten hat und Sie sich an der Hand verletzen könnten. (Nur für Modelle, die SFP unterstützen.)

Bewegen und Anheben des Monitors

Gehen Sie nach den folgenden Anweisungen vor, wenn Sie den Monitor bewegen oder anheben, um Kratzer oder Beschädigungen am Monitor zu vermeiden und um unabhängig von Form und Größe einen sicheren Transport zu gewährleisten.

• Es wird empfohlen, den Monitor in den Originalkarton oder die Originalverpackung zu stellen und dann zu bewegen.
• Trennen Sie das Netzkabel und alle weiteren Kabel ab, bevor Sie den Monitor bewegen oder anheben.
• Halten Sie den Monitor unten und an der Seite am Rahmen gut fest. Halten Sie nicht den Bildschirm selbst fest.
• Halten Sie den Monitor so, dass der Bildschirm von Ihnen abgewendet ist, um ein Verkratzen des Bildschirms zu verhindern.
• Setzen Sie den Monitor während des Transports keinen ruckartigen Bewegungen oder starken Erschütterungen aus.
• Halten Sie den Monitor beim Bewegen aufrecht, drehen Sie ihn niemals auf die Seite und kippen Sie ihn nicht seitwärts.

• Vermeiden Sie es nach Möglichkeit, den Bildschirm des Monitors zu berühren.
• Dies kann zu Schäden am Bildschirm oder an den Pixeln führen, aus denen die Bilder erzeugt werden.
• Wenn Sie den Monitor ohne Standfußsockel verwenden, kann der Monitor bei Betätigung der Tasten umkippen. Dies kann zu Schäden am Monitor und zu Verletzungen führen. Zudem kann dies dazu führen, dass die Tasten kaputt gehen.

Installieren des Monitors

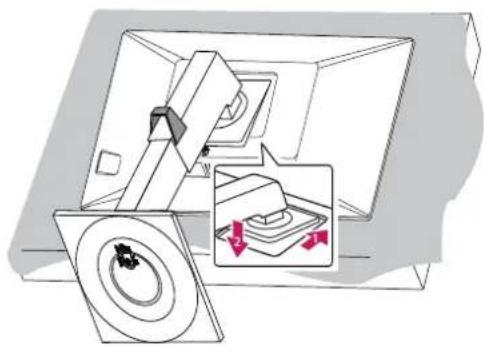

Montieren des Standfußes

- Beachten Sie bitte, dass sich das Produkt vom Aussehen her von den Abbildungen in diesem Benutzerhandbuch unterscheiden kann.

1

- Um den Bildschirm vor Kratzern zu schützen, decken Sie die Oberfläche mit einem weichen Tuch ab.

2

3

- Drücken Sie auf den Standfuß, bis die Taste ganz oben hörbar eingerastet ist.

• Abbildungen in diesem Dokument zeigen typische Schritte und können möglicherweise vom tatsächlichen Produkt abweichen.
• Verwenden Sie beim Zusammenbau des Produkts keine Fremdsubstanzen (Öle, Schmierstoffe, usw). (Dies könnte das Produkt beschädigen)
• Durch übermäßige Krafteinwirkung bei der Befestigung der Schrauben kann der Monitor beschädigt werden. Auf diese Weise verursachte Schäden sind von der Produktgarantie nicht abgedeckt.
• Tragen Sie den Monitor am Standfußsockel nicht verkehrt herum. Der Monitor könnte sich sonst vom Standfußsockel lösen und zu Verletzungen führen.
• Wenn Sie den Monitor heben oder verschieben, berühren Sie dabei nicht den Bildschirm. Die Kräfte, die dabei auf den Bildschirm wirken, können Schäden verursachen.

HINWEIS

- Der Standfußsockel kann abgebaut werden, indem die Schritte für den Aufbau in umgekehrter Reihenfolge durchgeführt werden.

Sauberes Verlegen der Kabel

Ordnen Sie die Kabel mit den Kabelhaltern wie in der Abbildung dargestellt.

Installation auf einem Tisch

1 Heben Sie den Monitor an und stellen Sie ihn aufrecht auf den Tisch. Achten Sie auf einen Abstand von mindestens 100 mm zur Wand, um eine ausreichende Belüftung zu gewährleisten.

2 Verbinden Sie das Stromkabel zuerst mit dem Monitor und stecken Sie es anschließend in die Steckdose.

3 Drücken Sie auf die -taste an der Vorderseite des Monitors, um ihn einzuschalten.

VORSICHT

• Trennen Sie die Netzverbindung, bevor Sie den Monitor bewegen oder aufbauen. Es besteht die Gefahr eines Stromschlags.
• Verwenden Sie ausschließlich das mitgelieferte Stromkabel und schließen Sie es an eine geerdete Steckdose an.
• Wenn Sie ein weiteres Stromkabel benötigen, wenden Sie sich an Ihren Elektrohändler.

Anpassen der Standhöhe

1 Stellen Sie den an der Ständerplatte montierten Monitor aufrecht auf.
2 Halten Sie den Monitor sicher mit beiden Händen fest und passen Sie die Höhe an.

Max. 130,0 mm

- Legen Sie Ihre Hand beim Anpassen der Bildschirmhöhe nicht auf den Standkörper, um Verletzungen an den Fingern zu vermeiden.

Anpassen des Winkels

1 Stellen Sie den an der Ständerplatte montierten Monitor aufrecht auf.
2 Passen Sie den Winkel des Bildschirms an.

Die Neigung des Bildschirms kann um bis zu -5° nach vorne und um bis zu 35° nach hinten eingestellt werden, um ein angenehmes Betrachten zu gewährleisten.

! WARNUNG

• Um beim Anpassen des Bildschirms Verletzungen an den Fingern zu vermeiden, halten Sie den unteren Teil des Monitors nicht wie nachfolgend gezeigt.
• Achten Sie darauf, den Bildschirmbereich nicht zu berühren oder darauf zu drücken, wenn Sie die Neigeung des Monitors anpassen.

Drehen Sie Ihren Monitor um bis zu 355 Grad, um den Winkel auf Ihren Blickwinkel einzustellen.

Mit der Drehfunktion lässt sich der Monitor um 90° im oder gegen den Uhrzeigersinn drehen.

1 Heben Sie den Monitor so weit wie möglich an.

2 Richten Sie den Monitorwinkel in Pfeilrichtung wie in der Abbildung dargestellt aus.

WARNING

- Um Kratzer am Standfuß zu vermeiden, achten Sie darauf, dass Sie den Monitor nicht zu kräftig oder zu schnell drehen und darauf, dass der Standfuß nicht in Kontakt mit dem Monitor kommt.

3 Drehen Sie den Monitor, wie in der Abbildung gezeigt, im Uhrzeigersinn oder gegen den Uhrzeigersinn.

4 Schließen Sie die Installation ab, indem Sie den Monitor wie in der Abbildung dargestellt um 90° drehen.

HINWEIS

- Eine automatische Drehfunktion des Displays wird nicht unterstützt.

- Der Bildschirm kann durch das entsprechende im Windows-Betriebssystem enthaltene Tastenkürzel zum Drehen des Bildschirms leicht gedreht werden. Beachten Sie, dass einige Versionen von Windows und einige Grafikkartentreiber möglicherweise andere Einstellungen für das Tastenkürzel zum Drehen des Bildschirms verwenden oder es gar nicht unterstützen.

- Windows-Tastenkürzel zum Drehen des Bildschirms.

- 0°: Strg + Alt + Pfeiltaste nach oben ( )

- 90°: Strg + Alt + Pfeiltaste nach links (+)

- 180°: Strg + Alt + Pfeiltaste nach unten ( )

- 270°: Strg + Alt + Pfeiltaste nach rechts (→

WARNING

- Gehen Sie beim Drehen des Monitors mit Vorsicht vor, wenn das Kabel bereits angeschlossen ist.

- Um Verletzungen an den Fingern zu vermeiden, stecken Sie sie nicht zwischen den Monitor und den Standfuß, wenn Sie den Bildschirm des Monitors drehen.

Verwenden des Kensington-Schlosses

Weitere Informationen zur Installation und Verwendung finden Sie in der Bedienungsanleitung für das Kensington-Schloss oder auf der Website http://www.kensington.com.

Schließen Sie den Monitor mithilfe eines Kensington-Sicherheitskabels an einen Tisch an.

- Das Kensington-Sicherheitssystem ist optional. Optionales Zubehör erhalten Sie bei den meisten Elektrohändlern.

Installation an einer Wand

Installieren Sie den Monitor mit einem Abstand von mindestens 100 mm zur Wand und 100 mm Abstand an den Seiten, um eine ausreichende Belüftung zu gewährleisten. Detaillierte Installationsanweisungen erhalten Sie von Ihrem lokalen Händler. Informationen zur Installation und Verwendung einer schwenkbaren Wandmontagehalterung finden Sie außerdem im Handbuch.

A: 100 mm

Installieren der Wandmontageplatte

Dieser Monitor erfüllt alle Anforderungen für die Wandmontageplatte bzw. sonstige kompatible Geräte. Um den Monitor an der Wand zu montieren, befestigen Sie die Wandhalterung (optional) an der Rückseite des Monitors.

Befestigen Sie die Wandhalterung sicher an der Wand und am Monitor.

Wandhalterung (mm) 100 x 100
Standardschraube M4 x L10
Anzahl Schrauben 4
Wandmontageplatte (Optional) LSW149

HINWEIS

• Durch Schrauben, die nicht dem VESA-Standard entsprechen, kann es zu Beschädigungen am Produkt kommen und der Monitor könnte herunterfallen. LG Electronics übernimmt keine Haftung für Unfälle, die durch die Verwendung von nicht standardmäßigen Schrauben verursacht werden.
• Der Wandmontagesatz umfasst die Installationsanleitung und alle notwendigen Teile.
  • Die Wandmontagehalterung ist optional. Optionales Zubehör erhalten Sie bei Ihrem Elektrohändler.
• Je nach Wandmontagehalterung kann die Länge der Schrauben variieren. Falls Sie Schrauben verwenden, die die Standardlänge überschreiten, können Schäden im Inneren des Produkts verursacht werden.
• Weitere Informationen finden Sie in der Bedienungsanleitung für die Wandmontagehalterung.
• Wenden Sie bei der Anbringung der Wandmontageplatte nicht zu viel Kraft auf, da sonst der Bildschirm beschädigt werden könnte.
• Entfernen Sie den Standfuß vor der Montage des Monitors an einer Wandhalterung durch Ausführen der Schritte zur Befestigung des Standfußes in umgekehrter Reihenfolge.

VORSICHT

• Trennen Sie das Stromkabel, bevor Sie den Monitor bewegen oder aufbauen, um einen elektrischen Stromschlag zu vermeiden.
• Wird der Monitor an der Decke oder einer geneigten Wand montiert, kann er möglicherweise herunterfallen und es kann zu Verletzungen kommen. Verwenden Sie eine zugelassene Wandhalterung von LG und wenden Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal.
• Um Verletzungen zu vermeiden, muss dieses Gerät entsprechend der Installationsanweisungen fest an der Wand installiert werden.
• Durch übermäßige Krafteinwirkung bei der Befestigung der Schrauben kann der Monitor beschädigt werden. Auf diese Weise verursachte Schäden sind von der Produktgarantie nicht abgedeckt.
• Verwenden Sie eine Wandmontagehalterung und Schrauben, die dem VESA-Standard entsprechen. Schäden, die durch die Verwendung oder falsche Verwendung ungeeigneter Komponenten verursacht werden, sind von der Produktgarantie nicht abgedeckt.

- Von der Rückseite des Monitors aus gemessen, dürfen die angebrachten Schrauben jeweils nicht länger als 8 mm sein.

A Wandmontageplatte

B Rückseite des Monitors

C Standardschraube

Max. 8 mm

VERWENDEN DES MONITORS

• Die Abbildungen in dieser Anleitung können vom tatsächlichen Produkt abweichen.

Drücken Sie auf (INPUT)Thlen Sie Ihre Eingabeoptionen aus.

! VORSICHT

• Um die Sicherheit und Leistung des Produkts sicherzustellen, verwenden Sie nur Originalteile.
• Drücken Sie nicht für längere Zeit auf den Bildschirm. Dies kann zu Bildverzerrungen führen.
• Vermeiden Sie das Anzeigen von Standbildern über einen längeren Zeitraum. Dies kann zum Einbrennen des Bildes führen. Verwenden Sie nach Möglichkeit einen Bildschirmschoner.
• Verwenden Sie zum Anschließen des Stromkabels eine geerdete Mehrfachsteckdose (3-polig) oder eine geerdete Wandsteckdose.
• Eventuell flimmert der Monitor, wenn er in kalter Umgebung eingeschaltet wird. Dies ist normal.
• Es können rote, grüne oder blaue Punkte auf dem Bildschirm erscheinen. Dies ist normal.

Anschluss eines PCs

• Dieser Monitor unterstützt dilelogfamktflary.
* Eine Funktion, mit der ein Gerät ohne Neukonfiguration oder manuelle Installation von Treibern an einen Computer angeschlossen werden kann.

HDMI-Anschluss

Dieser Anschluss überträgt digitale Video- und Audiosignale vom PC an den Monitor.

! VORSICHT

• Bei der Verwendung eines DVI-zu-HDMI-Kabels bzw. DP (DisplayPort)-zu-HDMI-Kabels kann es zu Kompatibilitätsproblemen kommen.
• Verwenden Sie ein zertifiziertes Kabel mit HDMI-Logo. Wenn Sie kein zertifiziertes HDMI-Kabel verwenden, zeigt der Bildschirm eventuell nichts an, oder ein Verbindungsfehler tritt auf.
  • Empfohlene Typen von HDMI-Kabeln
• Hochgeschwindigkeits HDM/™-Kabel
• Hochgeschwindigkeits HDMI/™-Kabel mit Ethernet

Anschließen des Monitors

DisplayPort-Anschluss

Überträgt die digitalen Video- und Audiosignale des PCs an den Monitor. Schließen Sie den Monitor mithilfe des DisplayPort-Kabels an.

(Monitor)

HINWEIS

- Abhängig von der DP-Version (DisplayPort) des PCs steht möglicherweise kein Video oder Audio-Ausgang zur Verfügung.

Anschließen über USB-C

Dieser Anschluss überträgt digitale Video- und Audiosignale vom PC an den Monitor.

HINWEIS

• DP Alternativer Modus (DP über USB-C) wird über den USB-C-Anschluss unterstützt.
• Funktionen werden möglicherweise je nach Spezifikationen und Umgebung des angeschlossenen Geräts nicht ordnungsgemäß ausgeführt.
• Schließen Sie den Adapter an, um den Monitor mit Strom zu versorgen.

LAN-Anschluss

LAN-Verbindung

Schließen Sie den Router oder Switch an den Monitor an.

HINWEIS

• Das LAN-Kabel ist separat erhältlich.
• Die folgenden LAN-Kabel können verwendet werden: Standard: IEEE 802.3 ETHERNET
- Verbinden Sie das LAN-Kabel und die Peripheriegeräte, um den Cloud-Monitor zu nutzen.

SFP-Verbindung

(Nur für Modelle, die SFP unterstützen.)

• Unterstützt nur 1 Gbps-Modul. (155 Mbps, 10 Gbps (SFP+) werden nicht unterstützt)
• Wenn Sie sich für das SFP-Modul entscheiden, lesen Sie sich die Kompatibilitätsliste des SFP-Händlers durch.
• Verwenden Sie das selbe SFP-Modul an beiden Kanten.
  • Die Geräte werden separat verkauft.

Anschließen an AV-Geräte

HDMI-Anschluss

HDMI überträgt Video- und Audiosignale von Ihrem AV-Gerät an den Monitor.

HINWEIS

• Bei der Verwendung eines DVI-zu-HDMI-Kabels bzw. DP (DisplayPort)-zu-HDMI-Kabels kann es zu Kompatibilitätsproblemen kommen.
• Verwenden Sie ein zertifiziertes Kabel mit HDMI-Logo. Wenn Sie kein zertifiziertes HDMI-Kabel verwenden, zeigt der Bildschirm eventuell nichts an, oder ein Verbindungsfehler tritt auf.

• Empfohlene Typen von HDMI-Kabeln

• Hochgeschwindigkeits HDMI/ ^TM -Kabel
• Hochgeschwindigkeits HDM ^® / ^TM -Kabel mit Ethernet

Anschließen von Peripheriegeräten

USB-Anschluss - PC

Mit dem USB IN-Anschluss verbundene Peripheriegeräte können über den PC gesteuert werden.

HINWEIS

• Wir empfehlen, für die Nutzung des Produkts alle Windows-Updates zu installieren und Ihr Windows auf dem aktuellen Stand zu halten.
  • Peripheriegeräte sind separat erhältlich.
• Über den USB-Anschluss können Tastatur, Maus oder USB-Gerät verbunden werden.
  • Die Ladegeschwindigkeit kann je nach Gerät unterschiedlich sein.

! VORSICHT

Vorsicht bei der Verwendung eines USB-Geräts.

• Ein USB-Gerät, das mit einem automatischen Erkennungsprogramm installiert wurde oder einen eigenen Treiber verwendet, wird möglicherweise nicht erkannt.
• Einige USB-Geräte werden möglicherweise nicht unterstützt oder funktionieren nicht korrekt.
• Es wird empfohlen, einen USB-Hub oder ein Festplattenlaufwerk mit Stromversorgung zu verwenden. (Falls die Stromversorgung nicht ausreichend ist, wird das USB-Gerät möglicherweise nicht ordnungsgemäß erkannt.)

Anschließen von Kopfhörern oder eines Mikrofons

Schließen Sie Peripheriegeräte über den Kopfhörerausgang und den Mikrofonsteckplatz an den Monitor an.

HINWEIS

• Peripheriegeräte sind separat erhältlich.
- Je nach Audioeinstellungen des PCs und externen Geräts kann der Funktionsumfang von Kopfhörern und Lautsprechem eingeschränkt sein.
- Falls Sie Ohrhörer mit abgewinkeltem Stecker verwenden, können Probleme beim Anschluss weiterer externer Geräte mit dem Monitor auftreten. Daher wird empfohlen, Ohrhörer mit geradem Stecker zu verwenden.

Abgewinkelt Gerade

(Empfohlen)

NUTZUNG DER RFID-FUNKTION

• Die 24CN670-Serie verfügt über einen eingebauten RFID-Kartenleser, der 125 kHz- und 13,56 MHz-RFID-Karten lesen kann.
• Der RFID-Kartenleser unterstützt beinahe alle herkömmlichen RFID-Karten, aber möglicherweise benötigen Sie jeweils eine Kartenart, um diese vor der ersten Nutzung zu konfigurieren. (Sie können nach den unterstützten Kartenlisten auf der LGE-Webseite suchen und dort das p-Programmig herunterladen.)
• Sie können die RFID-Karte/das Badge scannen, indem Sie die Karte 2,5 cm vor das RFID-Logo an der Vorderseite des Monitors halten.

VORSICHT

• Wenn Sie magnetische Geräte um die RFID-Kartenleser legen, kann dadurch die Erfassung beeinflusst werden.
• Wenn Sie stark auf das RFID-Logo auf der Vorderseite des Monitors drücken, kann dadurch das Logo verschwinden oder es kann Schaden nehmen.

BENUTZEREINSTELLUNGEN

HINWEIS

- Das OSD-Menü (On Screen Display) Ihres Monitors kann sich leicht von dem in diesem Handbuch beschriebenen Menü unterscheiden.

Aktivieren des Hauptmenüs

Menüeinstellungen

1 Drücken Sie zum Aufrufen des OSD-Menüs auf die □-Taste und rufen Sie dann die Einstellungen auf.
2 Mit können Sie die Optionen einstellen.
3 Um zum übergeordneten Menü zurückzukehren oder andere Menüelemente zu konfigurieren, drücken Sie die Tasten <oder INPUT
4 Wenn Sie das OSD-Menü verlassen möchten, drücken Sie die -Torte.

Die zulässigen Einstellungsmöglichkeiten sehen Sie unten.

[Schnelleinstellungen] [Eingang] [Bild] [Ton]

[Allgemein]

[Schnelleinstellungen]

• [Helligkeit]: Dient zum Einstellen der Bildschirmhelligkeit.
• [Kontrast]: Dient zum Einstellen des Kontrasts des Bildschirms.
• [Lautstärke]: Regelt die Lautstärke.
- Sie können [Stumm] / [Ton An] einstellen, indem Sie ∨ die Taste im [Lautstärke]-Menü drücken.
• [Farbtemp.]: Stellen Sie Ihre eigene Farbtemperatur ein.
- [Benutzer]: Der Benutzer kann die Farben Rot, Grün und Blau anpassen.
- [Warm]: Legt eine Bildschirmfarbe mit rötlichem Ton fest.
- [Mittel]: Legt eine Bildschirmfarbe zwischen einem rötlichen und einem bläulichen Ton fest.
- [Kalt]: Legt eine Bildschirmfarbe mit bläulichem Ton fest.

[Eingang]

> [Eingang]

• [Eingangsliste]: Auswahl des Eingangsmodus.
• [Seitenverhältnis]: Stellt das Bildschirmformat ein.
- [Vollbild]: Zeigt das Video unabhängig vom eingehenden Videosignal im Breitbildmodus an.
- [Original]: Zeigt das Video je nach Seitenverhältnis beim eingehenden Videosignal an.

HINWEIS

• Das Format ist mit dem Interlace-Signal deaktiviert.
• Die Anzeige für die Optionen [Vollbild], [Original] kann bei empfohlener Auflösung gleich aussehen.

[Bild]

: : > [Bild] > [Bildmodus]

• [Anwender]: Ermöglicht dem Benutzer das Einstellen der einzelnen Elemente. Der Farbmodus des Hauptmenüs kann eingestellt werden.
  • [Leser]: Optimiert den Bildschirm zum Lesen von Dokumenten.
  • [Foto]: Optimiert den Bildschirm, um Bilder anzusehen.
• [Farbschwäche]: Dieser Modus ist für Benutzer vorgesehen, bei denen eine Röt-Grün Sehschwäche festgestellt wurde. Er ermöglicht es Benutzern mit einer solchen Farbschwäche, die beiden Farben ganz einfach zu unterscheiden.
  Dies hilft Benutzern mit einer Farbschwäche. Wenn Sie diese Funktion nicht benötigen, können Sie sie abschalten.
  In einigen Bildern werden durch die Funktion bestimmte Farben nicht mehr voneinander unterschieden.

> [Bild] > [Bildanpassung]

• [Helligkeit]: Dient zum Einstellen der Bildschirmhelligkeit.
• [Kontrast]: Dient zum Einstellen des Kontrasts des Bildschirms.
• [Schärfe]: Stellt die Bildschärfe ein.
[SUPER RESOLUTION +]: Da diese Funktion die Bildschärfe von Bildern mit niedriger Auflösung erhöht, ist es nicht empfehlenswert, sie für normalen Text oder Desktopsymbole zu verwenden. Dies könnte zu einer ungewollt hohen Bildschärfe führen.
- [Hoch]: Optimiert den Bildschirm für kristallklare Bilder.
- [Mittel]: Optimiert den Bildschirm für komfortables Betrachten mit Bildern im mittleren Bereich zwischen niedrigen und hohen Modi.
- [Niedrig]: Optimiert den Bildschirm für weiche und natürliche Bilder.
- [Aus]: Verwendet die am häufigsten genutzte Einstellung. Deaktiviert [SUPER RESOLUTION+].
• [Schwarzwert]: Stellt die Versatz-Stufe ein (nur bei HDMI).
Versatz: Als Referenz für Videosignale ist dies die dunkelste Einstellung, die auf dem Monitor angezeigt werden kann.
- [Hoch]: Behält das aktuelle Kontrastverhältnis des Bildschirms bei.
- [Tief]: Senkt die Schwarzwerte und hebt die Weißwerte des aktuellen Kontrastverhältnisses des Bildschirms.
• [DFC]: Passt den dynamischen Kontrast automatisch dem Bildinhalt an.

- [Reaktionszeit]: Stellt in Abhängigkeit von der Geschwindigkeit des Bildschirms die Reaktionszeit für die Bildanzeige ein. Für normale Umgebungen wird die Einstellung [Schnell] empfohlen. Bei sich schnell bewegenden Bildern wird die Einstellung [Schneller] empfohlen. Die Einstellung [Schneller] kann zum Einbrennen von Bildern führen.

- [Schneller]: Setzt die Reaktionszeit auf [Schneller].

- [Schnell]: Setzt die Reaktionszeit auf [Schnell].

- [Normal]: Setzt die Reaktionszeit auf [Normal].

- [Aus]: Hierbei wird die Funktion zur Optimierung der Reaktionszeit nicht verwendet.

- [Schwarz Stabilisator]: Mit dieser Funktion steuern Sie den Schwarzkontrast, um in dunklen Szenen eine bessere Darstellung zu gewährleisten. Die Erhöhung des Wertes des [Schwarz Stabilisator] hellt den unteren Graubereich auf dem Bildschirm auf. (Objekte auf dunklen Anzeigen können gut erkannt werden.) Wenn Sie den Wert für [Schwarz Stabilisator] verringern, wird der Bereich für die niedrige Graustufe dunkler und der dynamische Kontrast auf dem Bildschirm erhöht.

> [Bild] > [Farbanpassung]

• [Gamma]
- [Modus 1], [Modus 2], [Modus 3]: Je höher der Gamma-Wert, desto dunkler wird das Bild. Umgekehrt wird das Bild heller, je niedriger der Gamma-Wert ist.
- [Modus 4]: Wenn Sie die Gammaeinstellungen nicht anpassen möchten, wählen Sie [Modus 4].
• [Farbtemp.]: Stellen Sie Ihre eigene Farbtemperatur ein.
- [Benutzer]: Der Benutzer kann die Farben Rot, Grün und Blau anpassen.
- [Warm]: Legt eine Bildschirmfarbe mit rötlichem Ton fest.
- [Mittel]: Legt eine Bildschirmfarbe zwischen einem rötlichen und einem bläulichen Ton fest.
- [Kalt]: Legt eine Bildschirmfarbe mit bläulichem Ton fest.
- [Rot], [Grün], [Blau]: Sie können die Bildfarbe durch Einstellen der Farben [Rot], [Grün] und [Blau] anpassen.

> [Bild] > [Bildeinstellungen rücksetzen]

• [Möchten Sie Ihre Einstellungen zurücksetzen?]:
- [Nein]: Die Rückstellung wird abgebrochen.
- [Ja]: Kehrt zur Standardeinstellung zurück.

[Ton]

> [Ton]

[Lautstärke]: Regelt die Lautstärke.
- Sie können [Stumm] / [Ton An] einstellen, indem Sie ∨ die Taste im [Lautstärke]-Menü drücken.
• [MaxxAudio]
- [Ein]: MaxxAudi® von Waves, ausgezeichnet mit einem Technical GRAMMY Award®, ist eine Reihe von Soundtools mit Studioqualität – für ein exzellentes Hörerlebnis.
- [Aus]: Deaktiviert die [MaxxAudio]-Funktion.

[Allgemein]

> [Allgemein]

• [Sprache]: Zum Festlegen der Sprache des OSD-Menüs.
• [SMART ENERGY SAVING]: Spart Energie mithilfe von Helligkeitskompensations Algorithmen.
- [Hoch]: Spart Energie durch die hocheffiziente [SMART ENERGY SAVING]-Funktion.
- [Niedrig]: Spart Energie durch die weniger effiziente [SMART ENERGY SAVING]-Funktion.
- [Aus]: Deaktiviert die Funktion.
- Der Wert der Energieeinsparungsdaten kann je nach Panel und Panel-Lieferanten unterschiedlich sein.
- Wenn Sie die Option [SMART ENERGY SAVING] auf [Hoch] oder [Niedrig] einstellen, wird die Monitorhelligkeit abhängig von der Quelle höher oder niedriger.
- [Automat. Standby]: Falls auf dem Monitor einige Zeit lang keine Bewegung stattfindet, schaltet er automatisch in den Standby-Modus.
- [OSD Sperre]: Mit dieser Funktion wird die Konfiguration und Anpassung von Menüs deaktiviert.
- Deaktiviert alle Funktionen außer die Menüs [Helligkeit], [Kontrast], [Lautstärke], [Eingangsliste], [Information] und [OSD Sperre].
• [Information]: Die folgende Bildschirminformation wird angezeigt; [Gesamtbetriebsdauer], [Auflösung].

> [Allgemein] > [Zurücksetzen]

• [Möchten Sie Ihre Einstellungen zurücksetzen?]:

- [Nein]: Die Rückstellung wird abgebrochen.

- [Ja]: Kehrt zur Standardeinstellung zurück.

- [Nein]: Die Rückstellung wird abgebrochen. - [Ja]: Kehrt zur Standardeinstellung zurück.

FEHLERBEHEBUNG

Auf dem Bildschirm wird nichts angezeigt.
Ist das Stromkabel des Monitors eingesteckt?	Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt ist.
Leuchtet die Power-LED?	Überprüfen Sie den Anschluss des Netzkabels und drücken Sie die Ein-/Ausschalttaste.
Ist das Gerät eingeschaltet und leuchtet die Power-LED weiß?	Überprüfen Sie, ob die angeschlossene Eingangsquelle aktiviert ist. [Eingang]
Wird die Meldung [Kein Signal] angezeigt?	Sie wird angezeigt, wenn das Signalkabel zwischen dem PC und dem Monitor fehlt oder getrennt wurde. Überprüfen Sie das Kabel und schließen Sie es erneut an.
Wird die [Ausser Spezifikation]-Mitteilung angezeigt?	Dies tritt auf, wenn vom PC (von der Grafikkarte) übertragene Signale außerhalb des horizontalen oder vertikalen Frequenzbereichs des Monitors liegen. Informationen zur Einstellung der entsprechenden Frequenz finden Sie im Abschnitt PRODUKTSPEZIFIKATIONEN in diesem Handbuch.
Die Bildschirmanzeige ist Instabil und zittert. / Angezeigte Bilder hinterlassen Schattenspuren.
Haben Sie die geeignete Auflösung gewählt?	Wenn HDMI 1080i 60/50 Hz als Auflösung gewählt wurde, kann der Bildschirm eventuell flackern. Ändern Sie die Auflösung nach 1080p, oder wählen Sie die empfohlene Auflösung.Wird bei der Grafikkarte nicht die empfohlene (optimale) Auflösung festgelegt, kann das dazu führen, dass Text verschwommen dargestellt wird, der Bildschirm abgedunkelt erscheint, der Anzeigebereich abgeschnitten oder nicht ausgerichtet ist.Die Einstellungsmethoden können je nach Computer bzw. Betriebssystem unterschiedlich sein und einige Auflösungen sind je nach Leistung der Grafikkarte eventuell nicht verfügbar. Wenn dies der Fall ist, wenden Sie sich an den Hersteller des Computers oder der Grafikkarte.
Bleibt das Bild hängen, wenn der Monitor ausgeschaltet wird?	Durch das Anzeigen eines Standbilds über einen längeren Zeitraum kann der Bildschirm beschädigt werden und das Bild wird eingebrannt.Verwenden Sie einen Bildschirmschoner, um die Lebensdauer des Monitors zu verlängern.
Gibt es Flecken auf dem Bildschirm?	Bei Verwendung des Monitors können gepixelte Flecken (rot, grün, blau, weiß oder schwarz) auf dem Bildschirm erscheinen. Dies ist bei einem LCD-Bildschirm normal. Dies ist kein Fehler und wirkt sich nicht auf die Leistung des Monitors aus.
Manche Funktionen sind deaktiviert.
Sind beim Drücken der Menütaste einige Funktionen nicht verfügbar?	• Das OSD ist gesperrt. [OSD Sperre] unter [Allgemein] deaktivieren.

Sehen Sie die Mittellung „Unrecognized monitor,PlWSA.BPGmonitor found“?
Haben Sie den Bildschirmtreiber installiert?	• Installieren Sie den Anzeigen-Treiber von unserer Website: http://www.lg.com.• Achten Sie darauf, dass die Grafikkarte die Funktion Plug and Playunterstützt.
Kein Ton aus Kopfhörerbuchse.
Werden Bilder ohne Ton angezeigt?	• Stellen Sie sicher, dass die Kopfhörer ordnungsgemäß angeschlossen sind.• Versuchen Sie, die Lautstärke mit den Tasten zu erhöhen.• Stellen Sie den Audioausgang des Computers auf den verwendeten Monitor um. (Die Einstellungen können je nach dem von Ihnen verwendeten Betriebssystem variieren.)

Die RFID-Karte funktioniert nicht.
Haben Sie die RFID-Karte vor das RFID-Logo (Lan der Vorderseite des Monitors gehalten?	Überprüfen Sie, ob die RFID-Karte den RFID-Leser unterstützt.Schaltet den Monitor aus und wieder ein

PRODUKTSPEZIFIKATIONE

Die Produktspezifikationen können zwecks Produktverbesserung ohne Vorankündigung geändert werden.

“ \~ ” steht für Wechselstrom (AC) und “ — bezieht sich auf Gleichstrom (DC).

Farbtiefe 8-Bit-Farbtiefe wird unterstützt.
Auflösung	Max. Auflösung 1920 x 1080 bei 75 Hz
	Empfohlene Auflösung 1920 x 1080 bei 60 Hz
Anschlüsse	DP OUT, USB IN (5 V --- 0.5 A) X 2, USB IN(5 V --- 0.9 A) X 5, LAN, DC-IN 电源输入, HDMI IN, O, SFP(Nur für Modelle, die SFP unterstützen.)
Stromquellen	Nennleistung 19 V 6,32 A	---
	Stromverbrauch	Betriebsmodus:- Nur MNT: 23 W (Typisch)*- Mit PC: 28 W (Typisch)*Ruhemodus: ≤ 1,3 W **Ausgeschaltet: ≤ 1,2 W **
Umgebungsbedingungen	Betriebsbedingungen Temperatur 0 °C bis 40 °C
		Luftfeuchtigkeit 0 % bis 80 %
		Druck	700 hPa bis 1.060 hPa
	Lagerbedingungen	Temperatur -20 °C bis 60 °C
		Luftfeuchtigkeit 0 % bis 85 %
		Druck	500 hPa bis 1.060 hPa
Netzadapter	Hersteller: Asian Power Devices Inc. (APD)Modell: DA-120D19
	Eingang: 100–240 V~ 50–60 Hz, 1,8–0,7 AAusgang: 19 V –6,32 AKlassifizierung nach Schutzart gegen elektrischen Schlag: Klasse |
Abmessungen	Monitorgröße (Breite x Tiefer x Höhe)
	Mit Fuß Min. 553,8 x 240	x 382,9 (mm)
		Max. 553,8 x 240 x 512,9 (mm)
	Ohne Fuß 553,8 x 63 x 353,3 (mm)
Gewicht (Ohne Verpackung)	Mit Fuß 6,20 kg
	Ohne Fuß 4,05 kg

* Der Betriebsmodus des Stromverbrauchs wird mithilfe des LGE-Teststandards gemessen. (Vollständig weißer Bildschirm, maximale Auflösung)
* Die Höhe des Stromverbrauchs kann je nach Betriebsbedingungen oder Monitoreinstellungen variieren.
** Der PC-Schlafmodus und der Ausgeschaltete Modus werden über die Ausgänge des Monitors gemessen.

Unterstützte Modi

HDMI (Voreingestellter Modus - PC)

Auflösung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) Polarität (H/V) Anmerkungen
640 x 480 31,469 59,94 -/-
640 x 480 37,5 75 -/-
720 x 400 31,468 70,08 -/+
720 x 480 31,47 59,94 +/+
800 x 600 37,879	60,317	+/+
800 x 600 46,875 75,0	+/+
1024 x 768	48,363 60,0	-/-
1024 x 768	60,023	75,029	+/+
1152 x 864	67,500	75,000	+/+
1280 x 720	45	60	+/+
1280 x 800	49,702 60	-/+
1280 x 1024	63,981	60,023	+/+
1280 x 1024	79,976	75,035	+/+
1400 x 1050	65,317	59,978	-/+
1440 x 900	55,935	59,887	-/+
1600 x 900	60,000	60,000	+/+
1680 x 1050	65,290	59,954	-/+
1920 x 1080	67,50	60	+/+
1920 x 1080	83,89 74,97 +/+

HDMI-Timing (Video)

Auflösung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) Anmerkungen
480p 31,5 60
576p 31,25 50
720p 37,5 50
720p 45 60
1080p 56,25 50
1080p 67,5 60 Empfohlen

LG

Life's Good

Das Modell und die Seriennummer des Geräts befinden sich auf der Rückseite und auf einer Seite des Geräts. Bitte notieren Sie diese Nummern für den Fall eines Garantieanspruchs.

Modell

Seriennummer

WARNUNG: Dieses Gerät entspricht Klasse A gemäß CISPR 32. Im häuslichen Umfeld kann dieses Produkt Störungen des Funkempfangs hervorrufen.
