GX-M

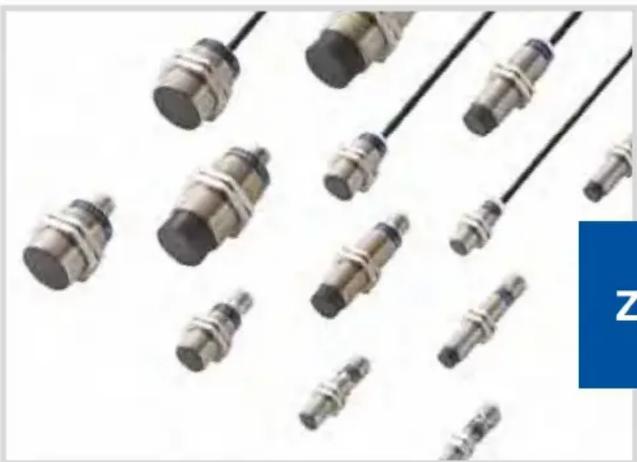

Zylindrische Induktiv-Sensoren

Funktionen

2- und 3- Draht Variante

Die GX-M Serie ist als 2-Draht und als 3-Draht Variante erhältlich. Die 3-Draht Variante ist wahlweise geschirmt oder ungeschirmt. Die 2-Drahtausführung ist geschirmt und auch für große Tastweiten bis zu 15mm verfügbar. Kostenreduzierung durch geringeren Verdrahtungsaufwand und platzsparenden Einbau.

Unterschiedliche Gewinde

Verschiedenste Einsatzmöglichkeiten für Automatisierungslösungen durch Baugrößen in M8, M12, M18 und M30. Anwendungsfallbezogene und platzsparende Integration in Fertigungslinien, Prüf- und Handarbeitsstationen.

■ Flexible Anschlussmöglichkeiten

Der Anschluss ist wahlweise mit 2m Kabel oder M12 Steckanschluss möglich.

Spezialanwendungen

Varianten in IP69K (DIN), IP68 (IEC) Schutzart für den Einsatz in Anlagen z.B. der Lebensmittelindustrie erhältlich.

Anwendungsbeispiele

Überwachung von Bohrtiefen

Positionsüberwachung von Bauteilen

Typ		Geschirmt				Ungeschirmt
Artikelnummer		GX-M8 (-A/-B)(-P) (-Z) (Hinweis 1,2,3)	GX-M12 (-A/-B) (-P)(-Z)	GX-M18 (-A/-3) (-P)(-Z)	GX-M30 (-A/-B) (-P)(-Z)	GX-MK12 (-A/-B) (-P)(-Z)	GX-MK18 (-A/-B) (-P)(-Z)	GX-MK30 (-A/-B) (-P)(-Z)
Nennschaltabstand (Hinweis 4)		1,5mm ±10%	2mm ±10%	5mm ±10%	10mm ±10%	7mm ±10%	12mm ±10%	22mm ±10%
Schaltbereich (Hinweis 4)		0 bis 1,2mm	0 bis 1,6mm	0 bis 4mm	0 bis 8mm	0 bis 5,6mm	0 bis 9,6mm	0 bis 17,6mm
Standardobjekt (Hinweis 5)		8x8mm	12x12mm	18x18mm	30x30mm	24x24mm	24x24mm	45x45mm
Hysterese		max 15% der Messentfernung
Wiederholgenauigkeit		Entlang der Sensorachse: max 5% der Messentfernung
Versorgungsspannung		12 bis 24VDC ±10%
Ausgang		Transistor mt offenem Kollektor max. 200mA (Hinweis 2)
Schaltverhalten		Öffner oder Schließer (Hinweis 1)
Schaltfrequenz		5kHz	5kHz	2kHz	1kHz	2,5kHz	1kHz	0,5kHz
Schutzart		IP67 (IEC)	IP69K (DIN), IP68 (IEC) 2m Kabeltyp; IP67 (IEC) M12 Steckertyp
Umgebungstemperatur		-25 bis +70°C
Material		Gehäuse: Messing vernickelt, Sensorfläche: PPS
Anschlussart		Kabel 2m oder M12 Steckanschluss (Hinweis 3)
Abmessungen (∅xL)	Kabel 2m	M8x33mm	M12x35mm	M18x39mm	M30x43mm	M12x55mm	M18x60mm	M30x63mm
	M12 Steckanschluss	M8x45mm	M12x50mm	M18x50mm	M30x55mm	M12x66mm	M18x72mm	M30x74mm
Zubehör		Muttern 2St.

Hinweise:
1) Endung A = Ausführung als Schließer, Endung B = Ausführung als Öffner z.B.: GX-M8B
2) Endung P = Ausführung als PNP, ohne = NPN z.B.: GX-M8B
3) Endung ohne = Kabel 2m, Z = Ausführung mit M12 Steckanschluss z.B.: GX-M8B-P-Z
4) Die angegebene max. Tastweite bezieht sich auf das Normobjekt. Die Angabe für den stabilen Schaltbereich gibt den Wert an, bei dem der Sensor selbst bei Temperaturdrift und Spannungsschwankungen zuverlässig arbeitet.
5) Standardobjekt = Stahlblech, 1mm Stärke

2-Drahttyp

Typ		Geschirmt
		Standard-Tastweite				Große-Tastweite
Artikelnummer (Hinweis 1, 2)		GX-M8(-A/-B)-U (Hinweis 1, 2)	GX-M12(-A/-B)-U (-Z)	GX-M18(-A/-B)-U (-Z)	GX-M30(-A/-B)-U (-Z)	GX-ML8(-A/-B)-U	GX-ML12(-A/-B)-U (-Z)	GX-ML18(-A/-B)-U (-Z)	GX-ML30(-A/-B)-U (-Z)
Nennschaltabstand (Hinweis 3)		1,5mm ±10%	2mm ±10%	5mm ±10%	10mm ±10%	2,5 ±10%	4mm ±10%	8mm ±10%	15mm ±10%
Schaltbereich (Hinweis 3)		0 bis 1,2mm	0 bis 1,6mm	0 bis 4mm	0 bis 8mm	0 bis 2mm	0 bis 3,2mm	0 bis 6,4mm	0 bis 12mm
Standardobjekt (Hinweis 4)		8x8mm	12x12mm	18x18mm	30x30mm	8x8mm	12x12mm	18x18mm	30x30mm
Hysterese		max 15% der Messentfernung
Wiederholgenauigkeit		Entlang der Sensorachse: max 5% der Messentfernung
Versorgungsspannung		12 bis 24VDC ±10%
Ausgang		Kontaktfrei DC 2-Draht Variante, Laststrom 1,5 bis 100mA, Restspannung max 4,2V (Hinweis 5)
Schaltverhalten		Öffner oder Schließer (Hinweis 1)
Schaltfrequenz		1kHz	1kHz	1,2kHz	1,3kHz	1,1kHz	1,3kHz	1,5kHz	0,8kHz
Schutzart		IP67 (IEC)	IP69K (DIN), IP68 (IEC) 2m Kabeltyp; IP67 (IEC) M12 Steckertyp
Umgebungstemperatur		-25 bis +70°C
Material		Gehäuse: Messing vernickelt, Sensorfläche: PPS
Anschlussart		Kabel 2m	Kabel 2m oder M12 Steckanschluss (Hinweis 2)			Kabel 2m	Kabel 2m oder M12 Steckanschluss (Hinweis 2)
Abmessungen (∅xL)	Kabel 2m	M8x33mm	M12x35mm	M18x39mm	M30x43mm	M8x33mm	M12x35mm	M18x39mm	M30x43mm
	M12 Steckanschluss	-	M12x5umm	M18x5umm	M3ux55mm	-	M12x5umm	M18x5umm	M3ux55mm
Zubehör		Muttern 2St.

Hinweise:
1) Endung A = Ausführung als Schließer, Endung B = Ausführung als Öffner z.B.: GX-M8B-U
2) Endung ohne = Kabel 2m, Z = Ausführung mit M12 Steckanschluss z.B.: GX-M8B-U-Z
3) Die angegebene max. Tastweite bezieht sich auf das Normobjekt. Die Angabe für den stabilen Schaltbereich gibt den Wert an, bei dem der Sensor selbst bei Temperaturdrift und Spannungsschwankungen zuverlässig arbeitet.
4) Standardobjekt = Stahlblech, 1mm Stärke.
5) Bei Kabelverlängerung steigt die Restspannung.
