Produkttyp	Speicherkartenleser
Marke	Icy Box
Modell	IB-867a
Abmessungen (ca.)	60 x 40 x 15 mm
Gewicht (ca.)	50 g
Stromversorgung	Über USB (Bus Powered)
Schnittstelle	USB 3.0 (abwärtskompatibel zu USB 2.0/1.1)
Unterstützte Speicherkarten	SD, SDHC, SDXC, microSD, microSDHC, microSDXC, CompactFlash, Memory Stick, xD-Picture Card
Datenübertragungsrate (max.)	Bis zu 5 Gbit/s (USB 3.0)
Betriebssystem-Kompatibilität	Windows, macOS, Linux (keine Treiberinstallation erforderlich)
LED-Anzeige	Ja, Betriebs- und Zugriffsanzeige
Gehäusematerial	Kunststoff
Farbe	Schwarz
Plug & Play	Ja
Hot Swap	Ja
Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen. Keine Flüssigkeiten verwenden.
Sicherheitshinweise	Nicht Feuchtigkeit oder extremen Temperaturen aussetzen. Keine eigenen Reparaturen durchführen.
Reparierbarkeit / Ersatzteile	Keine vom Benutzer austauschbaren Teile. Bei Defekt Gerät entsorgen und ersetzen.
Lieferumfang	Speicherkartenleser, Bedienungsanleitung (PDF)
Zertifizierungen	CE, FCC, RoHS

Häufig gestellte Fragen - IB-867a Icy Box

Welche Speicherkarten werden vom Icy Box IB-867a unterstützt?

Der IB-867a unterstützt eine Vielzahl von Formaten: SD, SDHC, SDXC, microSD, microSDHC, microSDXC, CompactFlash, Memory Stick und xD-Picture Card.

Benötigt der IB-867a eine Treiberinstallation?

Nein, unter Windows, macOS und Linux wird das Gerät automatisch erkannt und benötigt keine zusätzlichen Treiber. Es ist Plug & Play.

Mit welcher Geschwindigkeit überträgt der Kartenleser Daten?

Der Kartenleser nutzt USB 3.0 und erreicht Übertragungsraten von bis zu 5 Gbit/s, abhängig von der Karte und dem Host-Gerät.

Kann ich den IB-867a an einem USB-2.0-Anschluss verwenden?

Ja, der Kartenleser ist abwärtskompatibel zu USB 2.0 und USB 1.1. Die Geschwindigkeit wird dann auf das niedrigere Limit reduziert.

Wie reinige ich den Kartenleser richtig?

Verwenden Sie ein trockenes, fusselfreies Tuch, um das Gehäuse zu reinigen. Vermeiden Sie Flüssigkeiten, um Schäden zu vermeiden.

Warum wird meine Speicherkarte nicht erkannt?

Überprüfen Sie, ob die Karte korrekt eingesetzt ist und ob sie mit dem Leser kompatibel ist. Testen Sie die Karte an einem anderen Gerät. Schließen Sie den Leser an einen USB-3.0-Port an. Bei älteren Karten kann ein Formatierungsproblem vorliegen.

Kann ich den Kartenleser an einem Mac verwenden?

Ja, der IB-867a ist mit macOS kompatibel. Er wird ohne zusätzliche Treiber erkannt und funktioniert mit Apple Festplattendienstprogramm zur Formatierung.

Was bedeutet die LED-Anzeige am Gerät?

Die LED leuchtet dauerhaft bei Stromversorgung und blinkt bei Datenzugriff. Entfernen Sie die Karte nicht während des Blinkens, um Datenverlust zu vermeiden.

Kann ich mehrere Karten gleichzeitig nutzen?

Nein, der IB-867a ist ein Ein-Karten-Leser mit mehreren Schlitzen, aber es kann immer nur eine Karte gleichzeitig verwendet werden.

Was soll ich tun, wenn der Kartenleser nicht funktioniert?

Versuchen Sie einen anderen USB-Anschluss oder ein anderes Kabel. Entfernen und setzen Sie die Karte erneut ein. Starten Sie Ihren Computer neu. Falls das Problem bestehen bleibt, wenden Sie sich an den Kundendienst von Icy Box.

BEDIENUNGSANLEITUNG IB-867a Icy Box

Multi-Kartenleser für 1x 5,25" Einschub

Sicherheitshinweise IB-867a

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
- Verwendung nur in dafür vorgesehenen Umgebungen
• Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
• Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen)

möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
• Lüfter-Auslass und passive Kühlkörper freihalten
• direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden

Sicherheitshinweise IB-867a

• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
- keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNING

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
- aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile, Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Safety information IB-867a

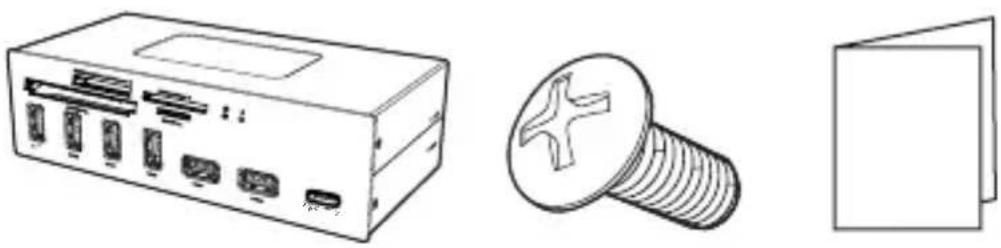

1x IB-867a, 4x Schrauben, 1x Handbuch

• Multi-Kartenleser für einen Standard 5,25" Einbauschacht
  • 4x Kartenleser und 6x USB Datenport + 1x USB Ladeanschluss
• Input: 1x 19 Pin USB 3.0, 2x 9 Pin USB 2.0, 1x USB 3.1 (Gen 2) header

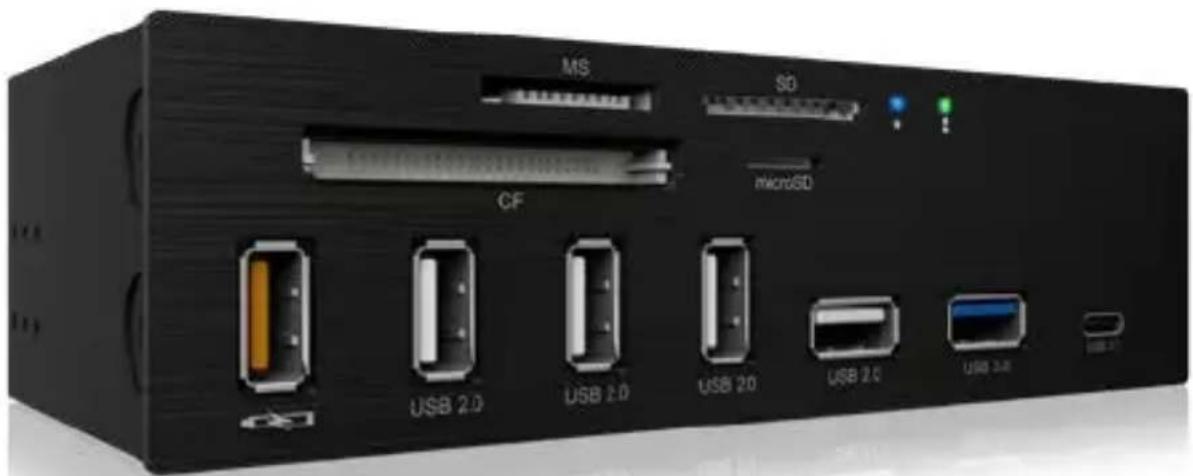

• Output: 4x USB 2.0 Type-A, 1x USB 3.0 Type-A, 1x USB 3.1 (Gen 2) Type-C®, 1x SD, 1x microSD, 1x CF, 1x MS
  • USB 2.0 bis zu 480 Mbit/s, USB 3.0 bis zu 5 Gbit/s, USB 3.1 (Gen 2) bis zu 10 Gbit/s
  • USB Type-A Ladeanschluss mit BC 1.2 Unterstützung
  • SD und microSD 3.0 bis zu 100 MB/s, CF 6.0 bis zu 167 MB/s, MS PRO ca. 20 MB/s
  • Für Windows® und MacOS®

Manual IB-867a

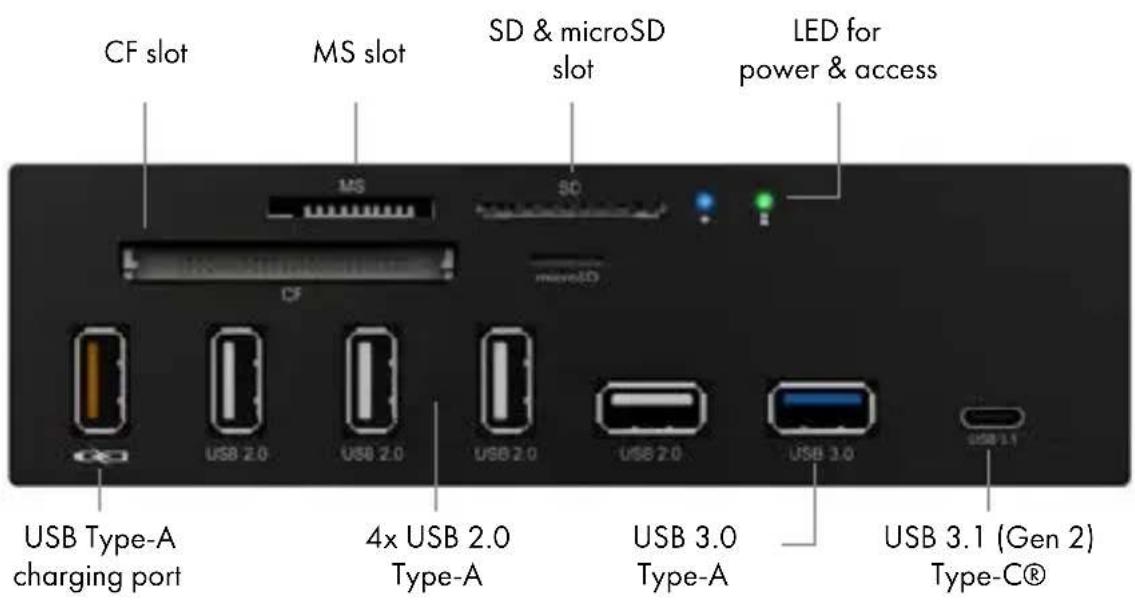

Overview / Übersicht

Installation

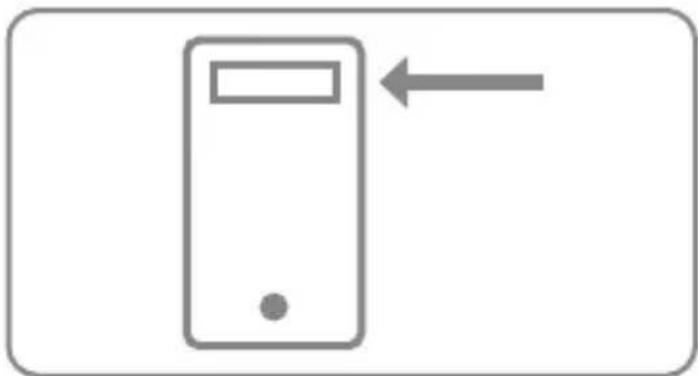

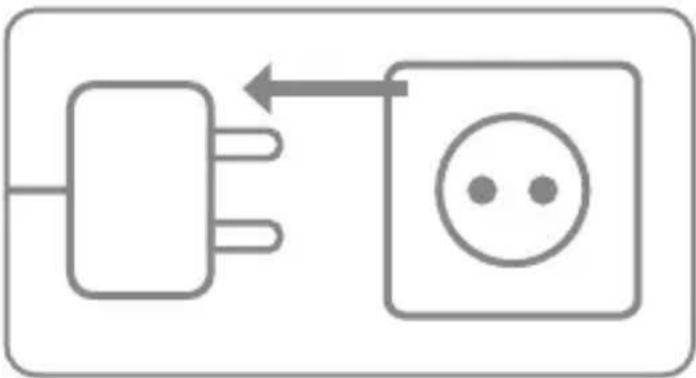

Bevor Sie mit der Installation des IB-867a starten, stellen Sie sicher, dass der Computer vom Stromnetz getrennt ist.

Manual IB-867a

Öffnen Sie das PC-Gehäuse und entfernen Sie die Blende Ihres freien 5,25" Einschubes an der Vorderseite.

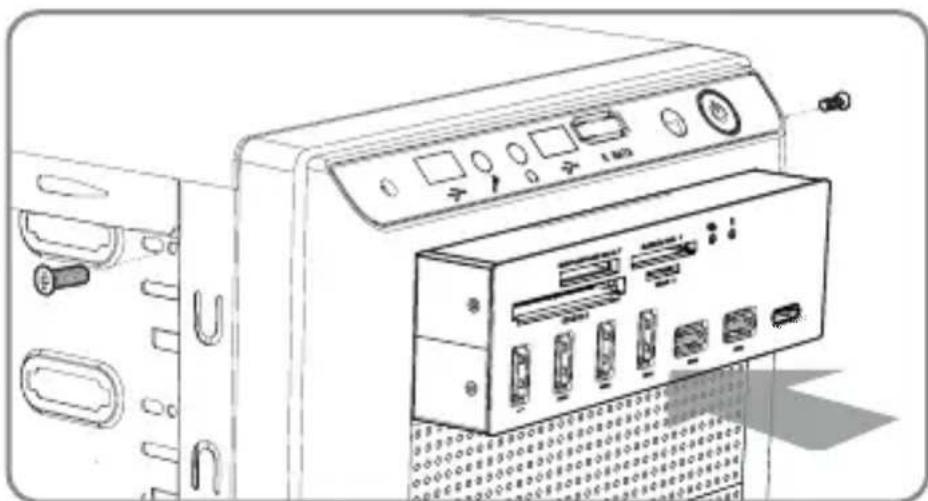

Drücken Sie nun der IB-867a mit den Kabeln voran in den 5,25" Einschub bis die Frontblende des IB-867a mit der des PC-Gehäuses auf einer Höhe ist.

Fixieren Sie den IB-867a mit den mitgelieferten Schauben am PC-Gehäuse.

Manual IB-867a

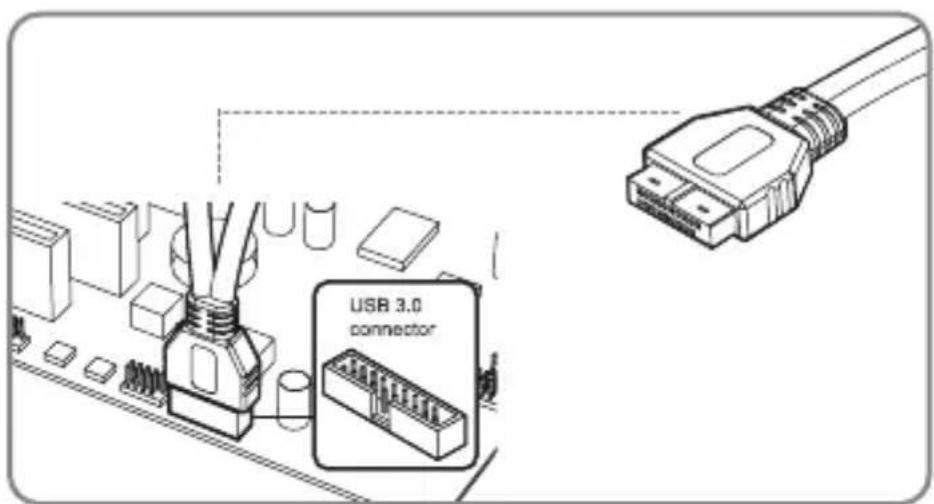

Stecken Sie den 19 pin USB 3.0 Anschluss des integrierten Kabels auf den USB 3.0 19 pin Header Ihres Mainboards.

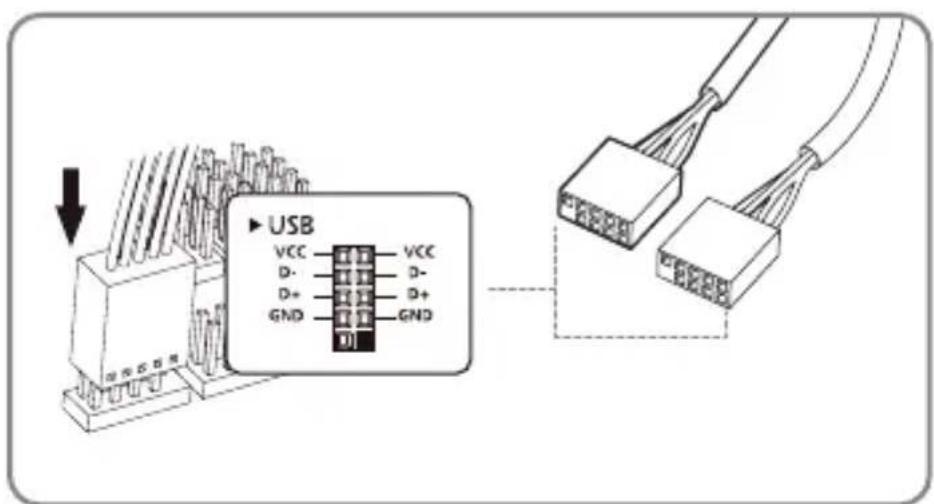

Stecken Sie beide 9 Pin USB 2.0 Anschlüsse des integrierten Kabels auf die USB 2.0 9 Pin Header Ihres Mainboards.

Handbuch IB-867a

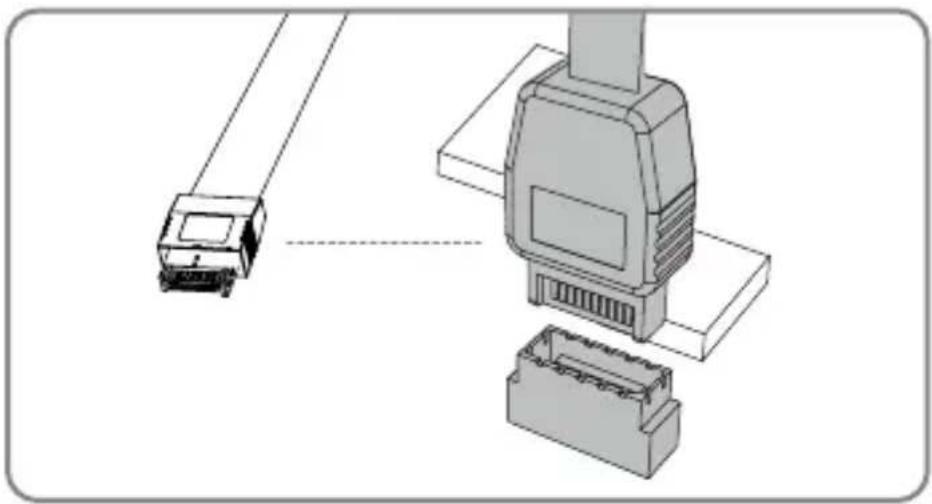

Stecken Sie den USB 3.1 (Gen 2) Anschluss des integrierten Kabels in den USB 3.1 (Gen 2) Header Ihres Mainboards.

Verbinden Sie den SATA 15 Pin Stromanschluss des IB-867a mit einem SATA 15 Pin Stromanschluss Ihres Netzteils.

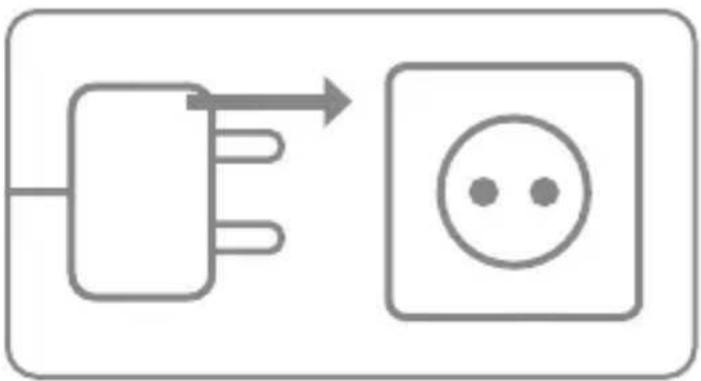

Schließen Sie das PC-Gehäuse wieder und verbinden Sie den Computer mit dem Stromnetz.

- Schalten Sie Ihren PC ein. - Nach dem Hochfahren Ihres PCs wird der Kartenleser IB-867a automatisch erkannt und ist betriebsbereit (Power LED leuchtet blau). Die notwendigen USB Treiber sind von Windows® bereits vorinstalliert. - Der IB-867a unterstützt Multi-LUN. Alle Speicherkarten können zur gleichen Zeit genutzt werden (beachten Sie in diesem Fall, dass die Bandbreite der USB 3.0 Verbindung geteilt wird).

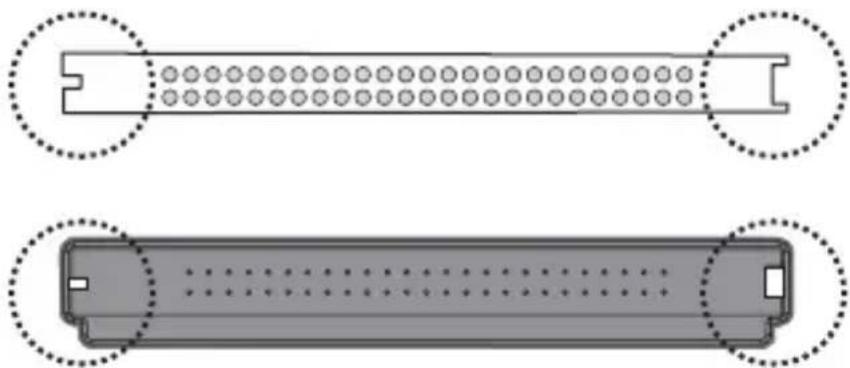

- Stecken Sie Ihre Speicherkarten wie folgt ein: MS Speicherkarten mit den goldenen Kontakten nach unten. SD Speicherkarten mit den goldenen Kontakten nach unten. microSD Speicherkarten mit den goldenen Kontakten nach oben. CF Speicherkarten: breite Nut rechte Seite, dünne Nut linke Seite.

• If a memory card is active, the status LED flashes green.
- Ist eine Speicherkarte aktiv, so blinkt die Status LED grün.
