Produkttyp	Speicherkartenleser
Modell	IB-CR401-C
Marke	Icy Box
Unterstützte Kartenformate	SD, SDHC, SDXC, microSD, microSDHC, microSDXC, Memory Stick, MS Pro, MS Duo, M2, CF (CompactFlash)
Anschluss	USB 3.0 (abwärtskompatibel zu USB 2.0 und 1.1)
Übertragungsgeschwindigkeit	Bis zu 5 Gbit/s (USB 3.0)
Stromversorgung	Über USB, kein externes Netzteil erforderlich
Abmessungen (B x T x H)	Ca. 100 x 60 x 20 mm
Gewicht	Ca. 50 g
Gehäusematerial	Kunststoff
Kompatible Betriebssysteme	Windows, macOS, Linux (keine Treiberinstallation erforderlich)
LED-Anzeige	Ja, Zugriffsanzeige
Plug & Play	Ja, kein zusätzlicher Treiber nötig
Zertifizierungen	CE, FCC, RoHS
Entsorgung	Elektroschrott gemäß lokalen Vorschriften entsorgen

Häufig gestellte Fragen - IB-CR401-C Icy Box

Welche Speicherkarten werden vom Icy Box IB-CR401-C unterstützt?

Der Leser unterstützt gängige Formate wie SD, SDHC, SDXC, microSD, microSDHC, microSDXC, Memory Stick (MS, MS Pro, MS Duo, M2) sowie CompactFlash (CF).

Ist der Kartenleser mit USB 2.0 kompatibel?

Ja, der IB-CR401-C ist abwärtskompatibel zu USB 2.0 und USB 1.1, allerdings reduziert sich die Übertragungsgeschwindigkeit auf das jeweilige USB-Niveau.

Muss ich Treiber installieren?

Nein, der Kartenleser ist Plug & Play und wird unter Windows, macOS und Linux ohne manuelle Treiberinstallation erkannt.

Kann ich gleichzeitig mehrere Karten lesen?

Ja, der Leser verfügt über mehrere Steckplätze, sodass Sie verschiedene Karten gleichzeitig verwenden können, solange der Computer genügend Laufwerksbuchstaben bereitstellt.

Wie schnell ist die Datenübertragung?

Mit USB 3.0 werden theoretisch bis zu 5 Gbit/s erreicht. Die tatsächliche Geschwindigkeit hängt von der Karte und dem Anschluss ab.

Benötigt der Leser eine externe Stromversorgung?

Nein, der IB-CR401-C wird ausschließlich über den USB-Anschluss mit Strom versorgt.

Ist der Kartenleser für SDXC-Karten geeignet?

Ja, SDXC-Karten (bis 2 TB) werden unterstützt, sofern das Betriebssystem das exFAT-Dateisystem lesen kann.

Kann ich CompactFlash-Karten verwenden?

Ja, der Leser hat einen integrierten CF-Steckplatz für CompactFlash-Karten (Typ I und II).

Was bedeuten die LED-Anzeigen?

Die LED leuchtet oder blinkt bei Datenzugriff und zeigt den Betriebszustand an. Dauerlicht bedeutet meist Bereitschaft.

Wie reinige ich den Kartenleser?

Trennen Sie den Leser vom Computer und reinigen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch. Vermeiden Sie scharfe Reinigungsmittel und Feuchtigkeit in den Steckplätzen.

BEDIENUNGSANLEITUNG IB-CR401-C Icy Box

Zur Vermeidung körperlicher Schäden, sowie von Sach-, Geräteschäden und Datenverlust beachten Sie bitte folgende Hinweise:

Warnstufen

Signalwort und Sicherheitszeichen kennzeichnen die Warnstufe und geben einen sofortigen Hinweis auf Wahrscheinlichkeit, Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden.

GEFAHR

warnt vor einer unmittelbar gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen wird.

WARNUNG

warnt vor einer möglicherweise gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

warnt vor einer möglicherweise gefährlichen Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

warnt vor einer möglichen Situation, die zu Sach- und Umweltschäden führen und den Betriebsablauf stören kann.

1. Gefahren durch elektrische Spannung

WARNUNG

Kontakt mit elektrisch leitenden Teilen

Lebensgefahr durch Stromschlag

• vor Benutzung Betriebsanleitung lesen
• vor Arbeiten am Gerät, Spannungsfreiheit sicherstellen
- Kontaktschutzblenden nicht entfernen
- Kontakt mit Spannungsführenden Komponenten vermeiden.
- Steckkontakte nicht mit spitzen und metallischen Gegenständen berühren
• Verwendung nur in dafür vorgesehenen Umgebungen
- Gerät ausschließlich mit Typenschildkonformen Netzteil betreiben!
- Gerät/Netzteil fern von Feuchtigkeit, Flüssigkeit, Dampf und Staub halten
- Eigenständige Modifikationen sind unzulässig
• Gerät nicht während eines Gewitters anschließen
• Geben Sie Ihr Gerät im Reparaturfall in den Fachhandel

2. Gefahren während Montage (wenn vorgesehen)

VORSICHT

Scharfkantige Bauteile

Finger- oder Handverletzungen bei Zusammenbau (wenn vorgesehen) möglich

• vor Montage, Betriebsanleitung lesen
- Kontakt mit scharfen Kanten oder spitzen Bauteilen vermeiden
• Bauteile nicht mit Gewalt zusammensetzen
• geeignetes Werkzeug verwenden
- nur gegebenenfalls mitgeliefertes Zubehör und Werkzeug verwenden

Sicherheitsinformationen IB-CR401-C3

3. Gefahren durch Wärmeentwicklung

ACHTUNG

Mangelhafte Belüftung des Geräts/Netzteils

Überhitzung und Ausfall des Geräts/Netzteils

• externe Erwärmung vermeiden und Luftaustausch zulassen
- Lüfter-Auslass und passive Kühlkörper freihalten
- direkte Sonneneinstrahlung auf Gerät/Netzteil vermeiden
• ausreichend Umgebungsluft für Gerät/Netzteil sicherstellen
- keine Gegenstände auf dem Gerät/Netzteil abstellen

4. Gefahren durch Kleinstteile und Verpackung

WARNUNG

Erstickungsgefahr

Lebensgefahr durch Ersticken oder Verschlucken

• Kleinteile, Zubehör für Kinder unzugänglich verwahren
• Plastiktüten und Verpackung für Kinder unzugänglich verwahren/entsorgen
• Kleinteile und Verpackungen nicht in Kinderhände geben

5. Möglicher Datenverlust

ACHTUNG

Datenverlust bei Inbetriebnahme

Unwiederbringlicher Datenverlust möglich

• Unbedingt Hinweise in der Bedienungsanleitung/Schnellinstallationsanleitung beachten
• Produkt nur verwenden, wenn Spezifikationen erfüllt sind
  • Datensicherung vor Inbetriebnahme durchführen
  • Datensicherung vor Anschluss neuer Hardware durchführen
  • dem Produkt beiliegendes Zubehör verwenden

6. Reinigung des Gerätes

ACHTUNG

Schädigende Reinigungsmittel

Kratzer, Farbveränderungen, Feuchteschäden oder Kurzschluss am Gerät

• vor Reinigung, das Gerät außer Betrieb nehmen
• aggressive bzw. scharfe Reinigungs- und Lösungsmittel sind ungeeignet
- nach der Reinigung sicherstellen, dass keine Restfeuchtigkeit vorhanden ist
- Reinigung der Geräte am besten mit trockenem Antistatiktuch durchführen

7. Entsorgung des Gerätes

ACHTUNG

Umweltverschmutzung, Wiederverwertung nicht möglich

Mögliche Umweltbelastung durch Bestandteile,

Recyclingkreislauf unterbrochen

Dieses auf dem Produkt und der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgt werden darf. In Über-einstimmung mit der Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät und ggf. enthaltene Batterien nicht im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt und ggf. enthaltene Batterien entsorgen möchten, bringen Sie diese bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

Bei Fragen kontaktieren Sie gerne unseren Support unter [e-mail] oder besuchen Sie unsere Internetseite www.raidsonic.de.

Quick installation guide IB-CR401-C3

Packing contents:

IB-CR401-C3, quick installation guide

Key features

Externer Multi-Kartenleser mit Type-C™ USB 3.0 Anschluss

• Gehäuse aus hochwertigem Aluminium
• USB 3.0 Schnittstelle bis zu 5 Gbit/s
• 3 Kartenleserslots: CF, SD 4.0, microSD 4.0
- Unterstützt die SD 4.0/UHS-II Spezifikationen (SDXC-II / SDHC-II)
- Multi-LUN – ermöglicht das gleichzeitige Verwenden von allen Kartenschächten
• Mit integriertem Type-C ^TM Anschlusskabel

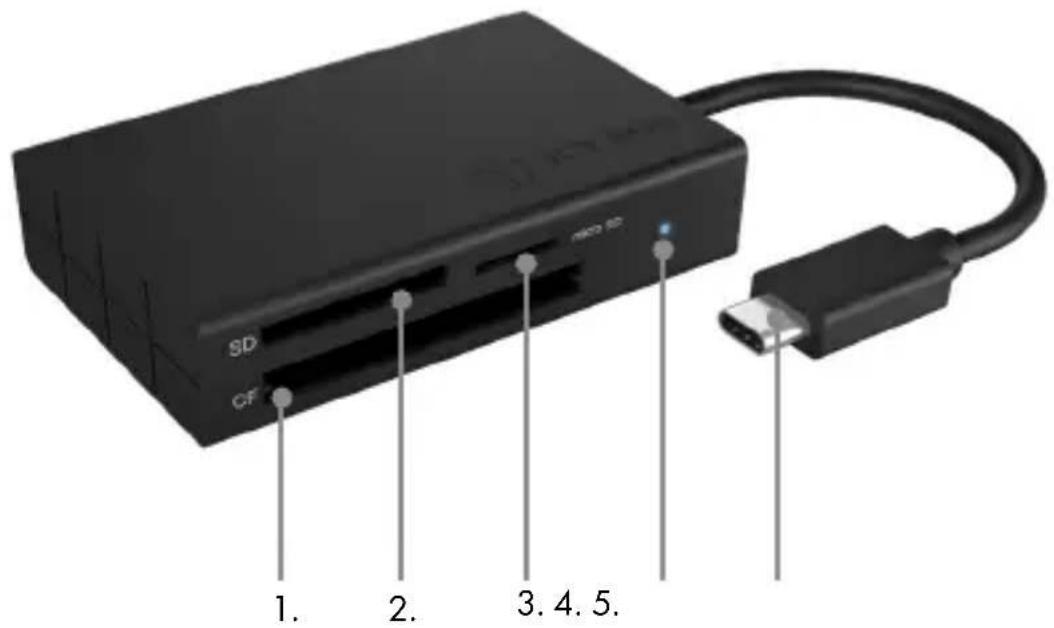

Produktübersicht

1. CF (Type-I) Kartenleser bis zu 160 MB/s
2. SD 4.0 (UHS-II) Kartenleser bis zu 300 MB/s
3. microSD 4.0 (UHS-II) Kartenleser bis zu 300 MB/s
4. LED für eingeschobene Karte und Datenübertragung
5. Integrierter Type-C ^TM USB 3.0 Stecker zu Host PC Schnittstelle

Quick installation guide IB-CR401-C3

Beschreibung

Der Type-C™ USB 3.0 Multi Kartenleser wurde zur Anschlusserweiterung Ihres Computersystems entwickelt. Mit dem IB-CR401-C3 können Sie über nur eine USB Type-C™ Schnittstelle Ihres Computers SD 4.0, microSD 4.0 und CF Karten über nur eine die Type-C™ USB 3.0 Schnittstelle verwenden. Die Karten können gleichzeitig per PC, Notebook etc. gelesen oder beschrieben werden. Der Type-C™ USB 3.0 Kartenleser mit UHS-II Unterstützung erlaubt schnelle Datenübertragung selbst beim Übertragen großer Dateien oder dem gleichzeitigen Beschreiben mehrerer Karten.

Verwendung

1. Stecken Sie die IB-CR401-C3 in den Type-C ^TM Anschluss Ihres unterstützten Computers.
2. Stecken Sie Ihre unterstützten Speicherkarten in die entsprechenden Kartenslots*.

3. Wurde die IB-CR401-C3 und die Karte richtig eingesteckt, leuchtet die blaue LED auf und Sie können die Karte entsprechend verwenden.

4. Um eine Datentransferrate von bis zu 300 MB/s erreichen zu können, müssen SD 4.0 (UHS-II) und microSD4.0 (UHS-II) Karten verwendet werden

5. Multi-LUN – ermöglicht das gleichzeitige Verwenden von allen Karten
   • SDXC Karten bis zu 2 TB Speicherkapazitäten werden unterstützt

Quick installation guide IB-CR401-C3

\*Speicherkartentypen / \*Type of memory cards

CF (Type-I)

SD (UHS-I)

(UHS-II)

SD Karte (UHS-I und UHS-II)

Schieben Sie die SD Karte mit der abgeschrägten Ecke voraus in den SD-Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten (wenn ICY BOX Logo sichtbar).

**microSD Karte

Schieben Sie die microSD Karte mit der abgeschragten Ecke voraus in den microSD Kartenschacht. Die goldenen Kontaktpunkte zeigen dabei nach unten (wenn ICY BOX Logo sichtbar).

** CF Karte (Type-I)

Schieben Sie die CF Karte mit der IDE Schnittstelle voraus in den CF-Kartenschacht. Die Oberseite der Karte zeigt dabei nach oben (wenn ICY BOX Logo sichtbar).
