Produkttyp	Einbauleuchte (LED)
Modell	WCVC012W10
Marke	Cotech
Artikelnummer	36-5858
Spannungsversorgung	200-240 V AC, 50 Hz
Leistungsaufnahme	11 W
Schutzart	IP44
Leuchtmittel	LED, warmweiß (2300-2700 K)
Lichtstrom	540 lm
Abstrahlwinkel	36°
Einbaudurchmesser	76 mm
Außendurchmesser (Zarge)	90 mm
Einbautiefe	90 mm
Dimmbar	Ja, mit geeignetem Dimmer für LEDs/Glühlampen
Einsatzbereich	Innenräume (IP44)
Montage	In Deckeneinbau, Lochdurchmesser 76 mm
Mindestabstand zu brennbaren Materialien	Keiner erforderlich
Installation und Wartung	Nur durch qualifizierten Fachmann
Entsorgung	Getrennte Sammlung, nicht im Hausmüll

Häufig gestellte Fragen - WCVC012W10 Cotech

Kann die Leuchte gedimmt werden?

Ja, die Leuchte kann mit einem geeigneten Dimmer für Glühlampen oder LEDs gedimmt werden.

Welche Schutzart hat die Leuchte?

Die Leuchte hat die Schutzart IP44, was sie spritzwassergeschützt macht, aber nur für den Innenbereich geeignet.

Darf die Leuchte im Freien verwendet werden?

Nein, die Leuchte ist nur für den Innenbereich geeignet, trotz IP44.

Wie wird die Leuchte montiert?

Die Montage erfolgt in einer Bohrung mit 76 mm Durchmesser. Die Einbautiefe muss mindestens 90 mm betragen. Vor der Montage muss der Strom abgeschaltet werden.

Kann die LED ausgetauscht werden?

Die LED ist fest verbaut und kann nicht ausgetauscht werden. Bei Defekt muss die gesamte Leuchte von einem Fachmann repariert oder ersetzt werden.

Ist die Leuchte für Feuchträume wie Badezimmer geeignet?

Ja, aufgrund der Schutzart IP44 ist die Leuchte spritzwassergeschützt und kann in Feuchträumen wie Badezimmern installiert werden.

Welche Leistung hat die Leuchte?

Die Leuchte hat eine Leistungsaufnahme von 11 W und liefert 540 Lumen bei warmweißem Licht.

Welche Kabelführung ist zu beachten?

Die Kabel sollten nicht über scharfe Kanten oder Ecken verlegt werden. Die Zugentlastung erfolgt über das Gehäuse der Anschlussklemme.

Was ist die Einbautiefe?

Die Einbautiefe beträgt mindestens 90 mm, gemessen ab der Deckenoberfläche.

Welche Farbtemperatur hat das Licht?

Das Licht hat eine warmweiße Farbtemperatur von 2300-2700 K.

BEDIENUNGSANLEITUNG WCVC012W10 Cotech

Art.Nr. 36-5858 Model CED806

36-5876

36-6295

CED806

WCVC012W10

Vor Inbetriebnahme die komplette Bedienungsanleitung durchiesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheit

• Das Produkt ist nur zur Verwendung in Innenräumen geeignet (IP44).
• Installation und Wartung dürfen nur von einem qualifizierten Fachmann in Übereinstimmung mit örtlichen Sicherheitsregeln durchgeführt werden.
• Die Beleuchtung nicht betreiben, wenn sie auf irgendeine Weise beschädigt ist. In diesem Fall von einem Fachmann reparieren lassen oder entsorgen.
• Keine Teile des Produktes demontieren oder modifizieren.
  • Die LED-Leuchte nicht abdecken (weder mit Folie, Kunststoff, noch mit Papier o. Ä.), damit deren Belüftung einwandfrei gewährleistet ist.
  • Die Kabel nicht über scharfe Kanten oder Ecken verlegen.
• Das Typenschild nicht entfemen oder unlesbar machen.
• Darf nur an 230 V AC angeschlossen werden.

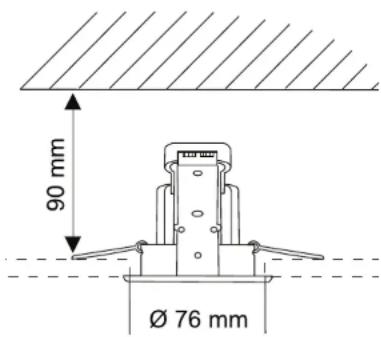

Montage in Lochdurchmessor ∅ 76 mm. Einbautiefte mindestens 90 mm. Vor der Montage die Kabelführung durchdenken. Dank LED kein Mindestabstand zu brennbaren Oberflächen notwendig.

1. Den Strom abschalten.

1. Das Anschlusskabel gemäß dem auf der Abbildung gezeigten Maß abisolieren.

2. Das Gehäuse über der Anschlussklemme abschrauben.

3. Die Sicherung der Anschlussklemme nach unten drücken und das Anschlusskabel in der Anschlussklemme festdrücken. Zum Prüfen der Festigkeit vorsichtig am Anschlusskabel ziehen.
4. Das Gehäuse über der Anschlussklemme wieder festschrauben. Das Gehäuse dient auch als Zugentlastung.
5. Die Verriegelungsbügel halten und die Beleuchtung in einer Bohrung mit ∅ 76 mm montieren.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt worden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen bonutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Technische Daten

Stromversorgung 200–240 V AC, 50 Hz

Leistungsaufnahme 11 W (36-6295: 10 W)

Schutzart IP44

Leuchtmittel Warmweiße LED (2300–2700 K), 540 lm

Strahlungswinkel 36°

Abmessungen Einbaumaß ∅ 76 mm Außendurchmesser (Zarge) ∅ 90 mm Einbautiefe 90 mm

Kann an Dimmer angeschlossen werden, jedoch nur Dimmer für Glühlampen oder LEDs verwenden.
