1278 - Contrôle d'arrosage GARDENA - Kostenlose Bedienungsanleitung

Produkttyp	Bewässerungsventil
Modell	1278
Marke	GARDENA
Spannung	24 V DC
Betriebsdruck	0,5 bis 12 bar
Durchflussmedium	klares Süßwasser
Max. Medientemperatur	40 °C
Anschlussgröße	1" (25 mm) / 5/4" (32 mm) mit Verbinder
Einsatzbereich	Außenbereich, unterirdisch oder oberirdisch
Steuerung	Zusammen mit Bewässerungssteuerung 1276
Manuelle Steuerung	Wahlhebel: AUTO/OFF und ON
Sensoranschluss	Optional: Bodenfeuchte- oder Regensensor
Montage	In Ventilbox oder ohne, Durchflussrichtung beachten
Abdichtung	Teflon-Gewindeband Art.-Nr. 7219
Frostschutz	Bedingt frostsicher, Entleerung oder Demontage empfohlen
Garantie	2 Jahre ab Kaufdatum
Gewicht	ca. 0,3 kg (Schätzung)
Abmessungen (ca.)	10 x 8 x 6 cm (Schätzung)

Häufig gestellte Fragen - 1278 GARDENA

Wie schließe ich das Bewässerungsventil 1278 an?

Achten Sie auf die Durchflussrichtung (Pfeile auf dem Ventil). Verwenden Sie Teflon-Gewindeband für die Abdichtung der Schraubverbindungen. Bei unterirdischer Installation in eine Ventilbox einbauen.

Kann ich das Ventil manuell öffnen?

Ja, stellen Sie den Wahlhebel auf 'ON' für permanenten Wasserdurchfluss. 'AUTO/OFF' aktiviert die programmgesteuerte Steuerung.

Welche Steuerung passt zum Ventil 1278?

Das Ventil 1278 ist für den Betrieb mit der Bewässerungssteuerung 1276 von GARDENA vorgesehen.

Was tun, wenn das Ventil nicht öffnet?

Prüfen Sie die Wasserzufuhr und die Verbindung zwischen Steuerung und Ventil. Stellen Sie sicher, dass der Wahlhebel nicht auf 'ON' steht, wenn automatisch gesteuert wird.

Kann ich einen Regensensor anschließen?

Ja, schließen Sie den optionalen Bodenfeuchte- oder Regensensor am Sensoranschluss der Steuerung (Art. 1276) an. Der Sensor unterbricht die Bewässerung bei ausreichender Feuchtigkeit.

Wie bereite ich das Ventil auf den Winter vor?

Schalten Sie die Wasserzufuhr ab und entleeren Sie die Leitungen. Stellen Sie den Wahlhebel auf 'ON', damit das Ventil offen bleibt. Bei Frostgefahr das Ventil demontieren und frostsicher lagern.

Welchen Wasserdruck benötigt das Ventil?

Der zulässige Betriebsdruck liegt zwischen 0,5 und 12 bar. Ein zu niedriger Druck kann die Funktion beeinträchtigen.

Ist das Ventil für Trinkwasser geeignet?

Nein, das Ventil ist nur für klares Süßwasser zur Bewässerung ausgelegt. Bei schmutzhaltigem Wasser einen Filter vorschalten.

Wie reinige ich das Ventil?

Regelmäßige Reinigung des Feinfilters (im Ventilkörper) verhindert Verstopfungen. Bei Bedarf das Ventil demontieren und unter fließendem Wasser reinigen.

Gibt es Ersatzteile für das Ventil 1278?

Ja, GARDENA bietet Ersatzteile wie Membrane, Magnetspule oder Dichtungen an. Die entsprechenden Teile-Nummern finden Sie in der Betriebsanleitung.

BEDIENUNGSANLEITUNG 1278 GARDENA

Willkommen im Garten GARDENA...

Dies ist die deutsche Originalbetriebsanleitung.

Bitte lesen Sie die Betriebsanleitung sorgfältig und beachten Sie deren Hinweise.

Machen Sie sich anhand dieser Betriebsanleitung mit dem Bewässerungsventil, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.

Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren sowie Personen, die nicht mit dieser Betriebsanleitung vertraut sind, dieses Bewässerungsventil nicht be- nutzen. Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten dürfen das Produkt nur verwenden, wenn sie von einer zuständigen Person beaufsichtigt oder unterwiesen werden.

→Bitte bewahren Sie diese Betriebsanleitung sorgfältig auf.

Inhaltsverzeichnis

1. Einsatzgebiet Ihres GARDENA Bewässerungsventils .....2
2. Sicherheitshinweise ....3
3. Inbetriebnahme 3
4. Bedienung 5
5. Beheben von Störungen 5
6. Außerbetriebnahme .... 5
7. Technische Daten 6
8. Service / Garantie 6

1. Einsatzgebiet Ihres GARDENA Bewässerungsventils

Bestimmung

Die Bewässerungsventile sind für den ausschließlichen Einsatz im Außenbereich zur vollautomatischen Steuerung einzelner Bewässerungsteilanlagen bestimmt. Die Trennung der Gesamtanlage in einzelne Bewässerungsstränge ist von Vorteil bei unterschiedlichem Wasserbedarf einzelner Pflanzenbereiche oder bei nicht ausreichender Wassermenge zum gleichzeitigen Betrieb der Gesamtanlage.

Das Bewässerungsventil wird der Bewässerungsanlage (z. B. Versenkregner; Micro-Drip-System) beispielsweise unterirdisch vorgeschaltet.

Zu beachten

Die Einhaltung der von GARDENA beigefügten Betriebsanleitung ist Voraussetzung für den ordnungsgemäßen Gebrauch des Bewässerungsventils.

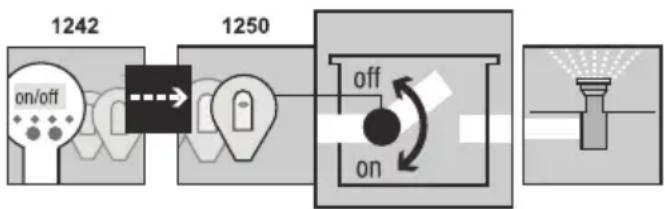

9V: 24V:

Das Bewässerungsventil 1251 ist mit der Programmiereinheit 1242 und dem Steuerteil 1250 Teil eines Bewässerungssystems.

Das Bewässerungsventil 1278 ist mit der Bewässerungssteuerung 1276 Teil eines Bewässerungssystems.

2. Sicherheitshinweise

Verstopfen des Bewässerungsventils

Wasserdruck der Bewässerungsanlage

→Beachten Sie die Sicherheitshinweise in der Betriebsanleitung.

9V und 24V Produkte dürfen nicht vertauscht werden.

→Bei schmutzhaltigem Wasser GARDENA Zentralfilter Art.-Nr. 1510 der Anlage vorschalten.

Da die Funktion der Bewässerungsanlage vom jeweiligen Wasserdruck abhängig ist, sollten Sie darauf achten, dass sich die Bewässerungszeiten der einzelnen Bewässerungsstränge nicht überschneiden, bzw. dass die von Ihnen vorgesehenen Bewässerungsstränge ausreichend mit Wasserdruck und Wassermenge versorgt werden.

Beachten Sie dazu die Planungshinweise in der GARDENA Spezialbroschüre „Bewässerungstechnik – Sprinkler-System Planungshilfe“.

3. Inbetriebnahme

Ventil-Einfassung installieren:

Wenn das Bewässerungsventil unterirdisch installiert wird, muss es in eine feste und trittfeste Ventil-Einfassung ① (Ventilbox / Ventilschacht) eingebaut werden. Z. B. Gardena Art. 1254 / 1255 / 1290 / 1292.

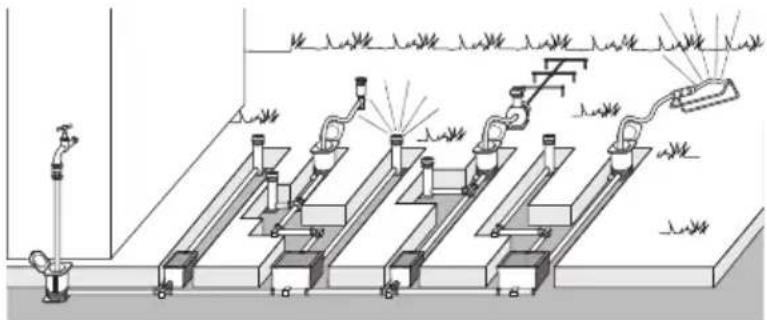

1. Verlegeplan erstellen (siehe z. B. untenstehende Abbildung).

Weitere Informationen enthält die GARDENA Sprinkler-System Planungshilfe, die bei Ihrem GARDENA Händler erhältlich ist.

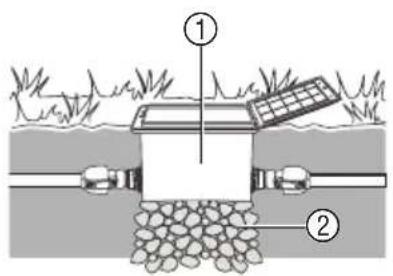

1. Bei unterirdischer Installation die Ventil-Einfassung ① mit einer Grobkiespackung ② untermauern. Somit ist die einwandfreie Funktion der Schachtdrainage gewährleistet.

2. Ventil-Einfassungs-Oberkante ebenerdig zur Grasnarbe einbauen. Somit sind Beschädigungen beim Rasenmähen ausgeschlossen.

Die Montage der Bewässerungsventile in den GARDENA Ventilboxen V1 und V3 können Sie den jeweiligen Betriebsanleitung entnehmen.

Montage des Bewässerungs- ventils ohne Ventilbox:

Das Magnetventil funktioniert nur dann ordnungsgemäß, wenn das Bewässerungsventil in Durchflussrichtung angeschlossen ist.

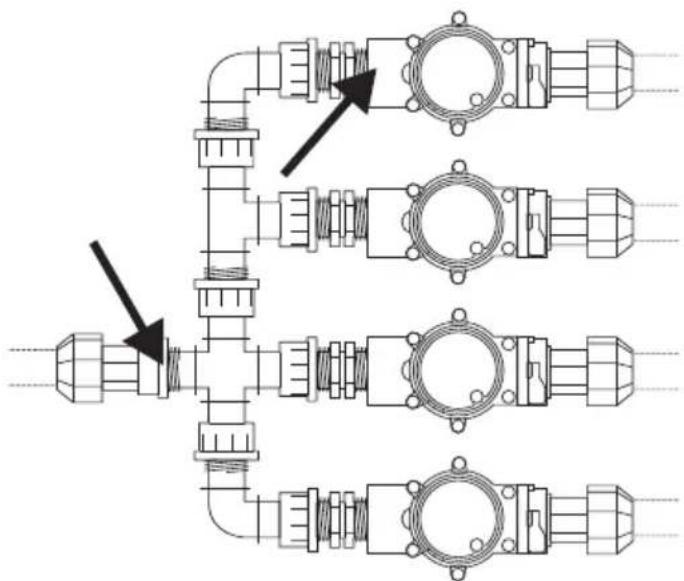

Achtung, Durchflussrichtung! →Bei der Montage des Bewässerungsventils ③ auf die Durchflussrichtung (Pfeile) achten.

→Schraubverbindungen mit Teflon-Gewindeband Art.-Nr. 7219 abdichten.

GARDENA Verlegerohre ⑧ (2700 / 2701/ 2704 / 2705 / 2718) oder Fremdfabrikate anschließen:

1. GARDENA Verbinder ⑦ 2763 (1" = 25 mm) / 2769 (5/4" = 32 mm) in das Bewässerungsventil ③ schrauben.
2. GARDENA Verlegerohre ⑧ oder Fremdfabrikate (25 mm / 32 mm) anschließen.

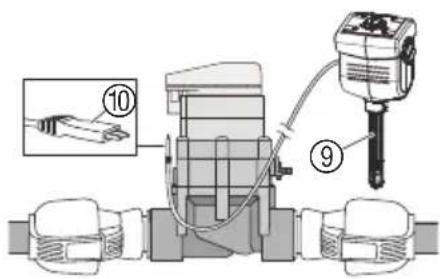

Bodenfeuchte- oder Regensensor (optional) anschließen:

Neben der zeitabhängigen Steuerung besteht zusätzlich die Möglichkeit der Einbeziehung der Bodenfeuchtigkeit oder des Niederschlags in die Bewässerungssteuerung pro Bewässerungsventil.

Bei ausreichender Bodenfeuchtigkeit wird der Stopp eines Programms ausgelöst oder die Aktivierung eines Programms unterbunden.

1. Bodenfeuchtesensor ⑨ im Beregnungsbereich

2. oder - Regensensor (ggf. mit Verlängerungskabel) außerhalb des Beregnungsbereiches platzieren.

3. 9V: Stecker ⑩ in den Sensor-Anschluss des Steuerteils einstecken.

24V: Stecker ⑩ in den Sensor-Anschluss der Bewässerungssteuerung Art. 1276 einstecken (siehe Betriebsanleitung Art. 1276).

Bei Verwendung von Art. 2750 / 2751 / 2752 / 2753 / 2755 muss an den mit Pfeil gekennzeichneten Stellen mit Teflonband (z.B. Art. 7219) abgedichtet werden.

Ventilsteuerung einstellen:

Vollautomatische Steuerung:

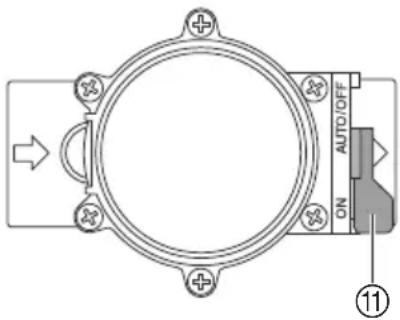

→Wahlhebel ⑪ auf „AUTO/OFF“ stellen.

Programmgesteuerter Wasserdurchfluss zur Bewässerungsanlage nach Programmierung des Steuerteils/Funkempfängers.

Ein automatisch geöffnetes Ventil kann nicht manuell geschlossen werden.

Manuelle Steuerung:

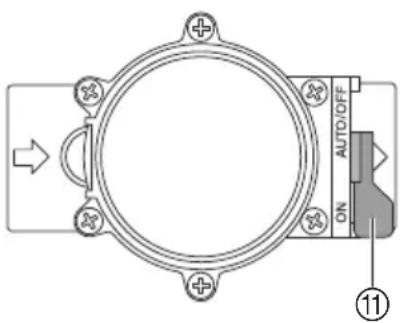

→Wahlhebel ⑪ auf „ON“ stellen.

Permanenter von der Programmierung unabhängiger Wasser-durchfluss.

5. Beheben von Störungen

Störung Mögliche Ursache Abhilfe

Magnetventil öffnet nicht, kein Wasserdurchfluss	Wasserzufuhr unterbrochen. → Wasserzufuhr öffnen.
	Steuerteil/ Funkempfänger / → Steuerteil/ Funkempfänger / Bewässerungssteuerung nicht Bewässerungssteuerung richtig mit dem Bewässerungs- richtig mit dem Bewässe-ventil verbunden. rungsventil verbinden.
Magnetventil schließt nicht, ständiger Wasserdurchfluss	Magnetventil entgegen der Durchflussrichtung eingebaut. → Magnetventil drehen (Durch-flussrichtung beachten).
	Wahlhebel 11 auf Stellung „ON“. → Wahlhebel 11 auf „AUTO/OFF“ stellen.

Bei sonstigen Störungen bitten wir Sie, sich mit dem GARDENA Service in Verbindung zu setzen.

6. Außerbetriebnahme

Überwintern:

Rohrleitungssystem VOR dem Ventil entleeren:

Rohrleitungssystem NACH dem Ventil entleeren:

Die Bewässerungsventile sind für den Außenbereich bestimmt und nur bedingt frostsicher. Eine absolute Frostsicherheit erreichen Sie durch Demontage der Ventile vor Frosteinbruch. Eine alternative Möglichkeit ist die Entleerung des Rohrleitungssystems vor und nach dem Bewässerungsventil.

1. Wasserhahn schließen und Verbindungsschlauch zwischen Wasserhahn und GARDENA Anschlussdose Art.-Nr. 2722 / 2795 lösen. Somit kann Luft nachströmen und die Zuleitung über das in der Anschlussdose eingebaute Entwässerungsventil entleert werden. Dies setzt voraus, dass die Anschlussdose tiefer als das Bewässerungsventil eingebaut ist.
2. Bei Direktanschluss der Bewässerungsanlage an das Hauswassernetz die Wasserzufuhr abstellen und Entwässerungshahn in der Hauswasserleitung öffnen.
3. Die Wahlhebel ⑪ aller Ventile auf Stellung „ON“ stellen.
4. Bei Verwendung der GARDENA Ventilbox V3 die integrierte Entwässerungskappe öffnen.

Voraussetzung: Das Entwässerungsventil ist tiefer oder gleich tief wie das Bewässerungsventil eingebaut.

→ GARDENA Entwässerungsventil Art. 2760 unmittelbar nach dem Ventil installieren.

Die Anlage wird automatisch über das GARDENA Entwässerungsventil entleert.

→ Wenn keine der beiden Vorraussetzungen gegeben ist muss das entsprechende Ventil demontiert und frost-sicher gelagert werden.

Entsorgung: (nach RL2002/96/ EG)

Gerät darf nicht dem normalen Hausmüll beigefügt werden, sondern muss fachgerecht entsorgt werden.

→ Wichtig für Deutschland: Gerät über Ihre kommunale Entsorgungsstelle entsorgen.

7. Technische Daten

Magnetventil 9V (Art.1251) 24V (Art.1278)

Spannung 9	V	DC	24	V
Betriebsdruck 0,5 bis 12 bar 0,5 bis 12 bar
Durchflussmedium klares Süßwasser klares Süßwasser
Max. Medientemperatur 40	°C		40	°C

8. Service / Garantie

Wir bieten Ihnen umfangreiche Serviceleistungen

• Qualifizierte, schnelle und kostengünstige Reparatur durch unseren Zentralen Reparatur-Service – Bearbeitungsdauer in unserem Hause max. 5 Arbeitstage
• Einfache und kostengünstige Rücksendung an GARDENA durch Abhol-Service (nur innerhalb von Deutschland) – Abholung innerhalb von 2 Tagen
• Kompetente Beratung bei Störungen / Reklamationen durch unseren Technischen Service
• Schnelle und kostengünstige Ersatzteilversorgung durch unseren Zentralen Ersatzteil-Service – Bearbeitungsdauer in unserem Hause max. 2 Arbeitstage

Im Garantiefall sind die Serviceleistungen für Sie kostenlos.

Ihre direkte Verbindung zum Service

Telefon

Fax

E-Mail

D in Deutschland (07 31) 4 90 + Durchwahl www.gardena.de/service/

Technische Störungen / Reklamationen	290	389	@gardenia.com
Reparaturen und Antworten auf Kostenvoranschläge	300	307	@gardenia.com
Ersatzteilbestellungen / Allgem. Produktberatung	123	249	@gardenia.com

Abhol-Service (018 03) 308100 oder (018 03) 0016 89

Ihre direkte Verbindung zum Service Unsere Kunden in Österreich und in der Schweiz wenden sich bitte an ihre entsprechende Servicestelle (Anschrift siehe Umschlagseite).

A	in Österreich [phone]

-90

[e-mail]

CH in der Schweiz

0848 800 464

[e-mail]

Garantie

Im Garantiefall sind die Serviceleistungen für Sie kostenlos.

GARDENA gewährt für dieses Produkt 2 Jahre Garantie (ab Kaufdatum). Diese Garantieleistung bezieht sich auf alle wesentlichen Mängel des Gerätes, die nachweislich auf Material- oder Fabrikationsfehler zurückzuführen sind. Sie erfolgt durch die Ersatzlieferung eines einwandfreien Gerätes oder durch die kostenlose Reparatur des eingesandten Gerätes nach unserer Wahl, wenn folgende Voraussetzungen gewährleistet sind:

• Das Gerät wurde sachgemäß und laut den Empfehlungen in der Betriebsanleitung behandelt.
• Es wurde weder vom Käufer noch von einem Dritten versucht, das Gerät zu reparieren.

Defekte am Bewässerungsventil durch falsch eingelegte oder ausgelaufene Batterien des Steuerteils/Funkempfängers sind von der Garantie ausgeschlossen.

Diese Hersteller-Garantie berührt die gegenüber dem Händler / Verkäufer bestehenden Gewährleistungsansprüche nicht.

Im Garantiefall schicken Sie bitte das defekte Gerät zusammen mit einer Kopie des Kaufbelegs und einer Fehlerbeschreibung per Abhol-Service (nur in Deutschland) oder frankiert an die auf der Rückseite angegebene Serviceadresse.

Unfreie Paketeinsendungen werden im Postverteilzentrum ausgefiltert und erreichen uns nicht.

Nach erfolgter Reparatur senden wir das Gerät frei an Sie zurück.

D ProdukthaftungWir weisen ausdrücklich darauf hin, dass wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Original GARDENA Teile oder von uns freigegebene Teile verwendet werden und die Reparatur nicht vom GARDENA Service oder dem autorisierten Fachmann durchgeführt wird. Entsprechendes gilt für Ergänzungsteile und Zubehör.

GB Product LiabilityWe expressly point out that, in accordance with the product liability law, we are not liable for any damage caused by our units if it is due to improper repair or if parts exchanged are not original GARDENA parts or parts approved by us, and, if the repairs were not carried out by a GARDENA Service Centre or an authorised specialist.The same applies to spare parts and accessories.

F ResponsabilitéNous vous signalons expressément que GARDENA n'est pas responsable des dommages causés par ses appareils, dans la mesure où ces dommages seraient causés suite à une réparation non conforme, dans la mesure où, lors d'un échange de pièces, les pièces d'origine GARDENA n'auraient pas été utilisées, ou si la réparation n'a pas été effectuée par le Service Après-Vente GARDENA ou l'un des Centres SAV agréés GARDENA. Ceci est également valable pour tout ajout de pièces et d'accessoires autres que ceux préconisés par GARDENA.

NL ProductaansprakelijkheidWij wijzen er nadrukkelijk op, dat wij op grond van de wet aansprakelijkheid voor producten niet aansprakelijk zijn voor schade ontstaan door onze apparaten, indien deze door onvakkundige reparatie veroorzaakt zijn, of er bij het uitwisselen van onderdelen geen gebruik gemaakt werd van onze originele GARDENA onderdelen of door ons vrijgegeven onderdelen en de reparatie niet door de GARDENA technische dienst of de bevoegde vakman uitgevoerd werd. Ditzelfde geldt voor extra-onderdelen en accessoires.

S ProduktansvarTillverkaren är inte ansvarig för skada som orsakats av produkten om skadan beror på att produkten har repare-rats felaktigt eller om, vid reparation eller utbyte, andra än Original GARDENA reservdelar har använts. Samma sak gäller för kompletteringsdelar och tillbehör.

DK ProduktansvarVi gör udtrykkeligt opmærksom på at i henhold til produktansvarsloven er vi ikke ansvarlige for skader forårsaget af vores udstyr, hvis det skyldes uautoriserede reparationer eller hvis dele er skiftet ud og der ikke er anvendt originale GARDENA dele eller dele godkendt af os, eller hvis reparationerne ikke er udført af GARDENA-service eller en autoriseret fagmand. Det samme gælder for ekstra udstyr og tilbehør.

FIN TuotevastuuKorostamme nimenomaan, että tuotevastuulain nojalla emme ole vastuussa laitteistamme johtuneista vahingoista, mikäli nämä ovat aiheutuneet epäasianmukaisesta korjauksesta tai osia vaihdettaessa ei ole käytetty alkuperäisiä GARDENA- varaosia tai hyväksymiämme osia ja korjauksen on suorittanut muu kuin GARDENA -huoltokeskus tai valtuuttamamme ammattihenkilö. Tämä pâtee myös lisäosiin ja lisävarusteisiin.

I Responsabilità del prodottoSi rende espressamente noto che, conformemente alla legislazione sulla responsabilità del prodotto, non si risponde di danni causati da nostri articoli se originati da riparazioni eseguite non correttamente o da sostituzioni di parti effettuate con materiale non originale GARDENA o comunque da noi non approvato e, in ogni caso, qualora l'intervento non venga eseguito da un centro assistenza GARDENA o da personale specializzato autorizzato. Lo stesso vale per le parti complementari e gli accessori.

E Responsabilidad de productosAdvertimos que conforme a la ley de responsabilidad de productos no nos responsabilizamos de daños causados por nuestros aparatos, siempre y cuando dichos daños hayan sido originados por arreglos o reparaciones indebidas, por recambios con piezas que no sean piezas originales GARDENA o bien piezas autorizadas por nosotros, así como en aquellos casos en que la reparación no haya sido efectuada por un Servicio Técnico GARDENA o por un técnico autorizado. Lo mismo es aplicable para las piezas complementarias y accesorios.

P Responsabilidade sobre o produtoQueremos salientar que segundo a lei da responsabilidade do fabricante, nós não nos responsabilizaremos por danos causados pelo nosso equipamento, quando estes ocorram em decorrência de reparações inadequadas ou da substituição de peças por peças não originais da GARDENA, ou peças não autorizadas. A responsabilidade tornar-se-à nula também depois de reparações realizadas por oficinas não autorizadas pela GARDENA. Esta restrição valerá também para peças adicionais e acessórios.

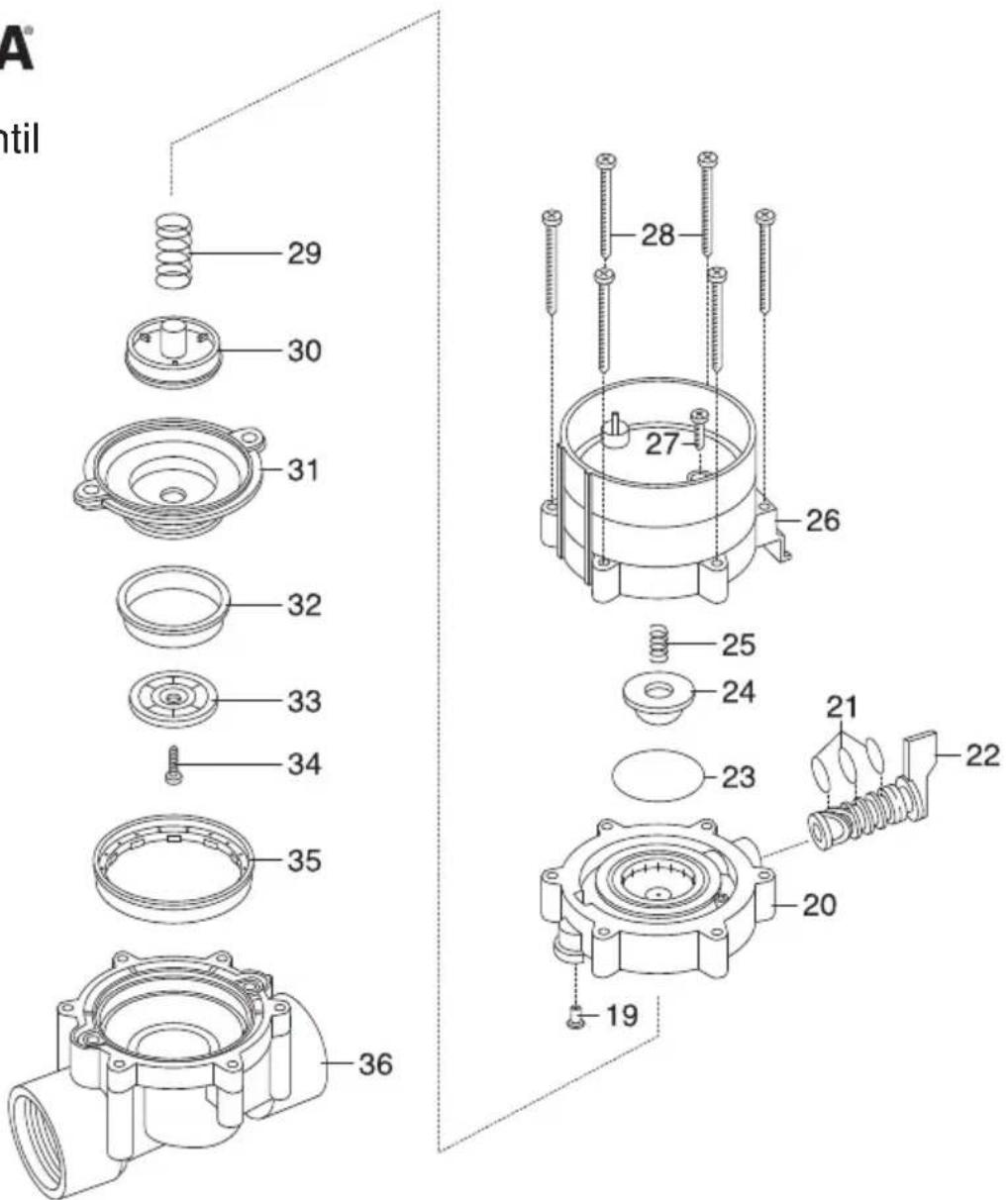

Bewässerungsventil Art. 1251

Bild Nr. Ersatzteil-Nr. Picture No. Spare Part No.

19 - 36 1251-00.500.00

19 1815-00.610.27

20 1251-00.500.26

21 913-00.680.01

22+21 1251-00.701.00

23 1672-00.600.11

24 1174-00.617.00

25 1174-00.610.11

26 1251-00.510.00

27 1174-00.610.07

28 1251-00.500.21

29 1174-00.610.08

30 - 34 1251-00.520.00

35 1251-00.500.11

36 1251-00.500.06

1251-00.540.00

Bezeichnung

Bewässerungsventil 9V / 1" Art.- Nr. 1251

Magnetplatte, vollst.

Druckfeder, klein

Elekromagnet, vollst.

Blechschraube 3,5 x 25-F-H

Blechschraube 4,2 x 60

Druckfeder, gross

Membrane, vollst.

Stützring

Ventilkörper

Feinfilter

Description

Watering Valve 9V / 1"

Art. No. 1251

Watering valve 9V/1"(=Art.1251)

Control nozzle, red

Valve cover

O-Ring 7,5 x 2

Mixer dial, cpl.

O-Ring 24 x 2

Magnetic plate, cpl.
