Produkttyp	GSM/GPRS/GPS Funkmodem mit integriertem CAN-Gateway
Modell	CR3108 (CANremote)
Abmessungen (B x H x T)	ca. 126 x 109 x 42 mm
Gewicht	0,658 kg
Betriebsspannung	8...32 V DC
Stromaufnahme	≤ 600 mA; ∅ 210 mA (bei 24 V DC)
GPS-Empfänger	22 Kanäle, Genauigkeit 3 m
Funkstandards	GSM/GPRS 850/900/1800/1900 MHz
Schnittstellen	1x CAN (ISO 11898-2), 1x GSM (FME), 1x GPS (SMA)
Anzeigen	4 zweifarbige LEDs (grün/rot) für GPS, GSM, ON, CAN
Schutzart	IP65 (nur mit aufgeschraubten Steckverbindungen)
Umgebungstemperatur	-30...+75 °C (Betrieb); -40...+85 °C (Lagerung)
Gehäusematerial	Aluminium, pulverbeschichtet
Elektrischer Anschluss	M12-Stecker (5-polig) für Spannung und CAN
Antennenanschluss	GSM: FME-Stecker; GPS: SMA-Buchse
Bestimmungsgemäße Verwendung	Fernwartung und Diagnose mobiler Maschinen über CAN-Bus und Mobilfunk
SIM-Karte	Erforderlich für GSM-Funktionen; Einschub im Gerät
Konfiguration	Über ifm Maintenance Tool (CAN-Schnittstelle)
Reinigung	Gehäuseoberfläche mit trockenem oder leicht feuchtem Tuch reinigen
Wartung	Keine vom Anwender zu wartenden Teile; Instandsetzung nur durch Hersteller
Sicherheitshinweise	Nicht in Flugzeugen oder explosionsgefährdeten Bereichen verwenden; nur von Elektrofachkraft installieren

Häufig gestellte Fragen - CR3108 IFM

Wie lege ich die SIM-Karte in das IFM CR3108 ein?

Schalten Sie das Gerät spannungsfrei. Öffnen Sie das Gehäuse durch Lösen der 4 Schrauben. Drücken Sie den SIM-Auswurfknopf mit einem spitzen Gegenstand, entnehmen Sie den Kartenhalter, legen Sie die SIM-Karte ein und schieben Sie den Halter bis zum Anschlag zurück. Schließen Sie das Gehäuse mit einem Drehmoment ≤ 1,5 Nm.

Welche Bedeutung haben die LEDs am CR3108?

Es gibt 4 zweifarbige LEDs (grün/rot): GPS (grün ein: aktiv, blinkend: Suche; rot ein: Antennenfehler), GSM (grün ein: Verbindung zum Server; blinkend: Verbindungsaufbau; rot ein: GSM-Fehler, z.B. keine SIM), ON (grün: Spannung OK; rot: Spannung außerhalb Spezifikation), CAN (grün ein: Operational; blinkend: Preoperational/Stopped; rot blinkend: Datenübertragung).

Kann ich das Gerät auch ohne SIM-Karte betreiben?

Nein, für GSM-Funktionen wie SMS und Datenübertragung ist eine gültige SIM-Karte erforderlich. Die GPS-Funktion zur Positionsbestimmung funktioniert jedoch auch ohne SIM-Karte lokal.

Wie konfiguriere ich das Gerät?

Die Konfiguration erfolgt über die CAN-Schnittstelle mit dem ifm Maintenance Tool (ab Version V02.02.13) und dem CANremote AddIn. Schließen Sie das Gerät über ein CAN-PC-Interface an, legen Sie die Versorgungsspannung an und parametrieren Sie die Sicherheitsparameter wie SIM-PIN, APN und Server-Adresse.

Welche Antennen werden benötigt?

Es sind eine GSM-Antenne (FME-Stecker) und eine GPS-Antenne (SMA-Buchse) erforderlich. Optional kann eine Kombi-Antenne (Art.-Nr. EC2116) verwendet werden. Die Antennen müssen mit freier Sicht zum Himmel montiert werden.

Ist das Gerät für sicherheitsrelevante Anwendungen geeignet?

Nein, das Gerät ist nicht für sicherheitsrelevante Aufgaben im Sinne des Personenschutzes zugelassen. Es darf nur für Diagnose- und Fernwartungszwecke eingesetzt werden.

Wie erfolgt die Datenübertragung?

Das CR3108 überträgt Maschinendaten über das GSM/GPRS-Netz an einen Server (z.B. PROEMION Internetportal) oder direkt an einen PC. Die Daten können über CODESYS oder das ifm ServiceTool visualisiert werden. Eine Echtzeit-Diagnose ist mit Verzögerung ≥ 3 s möglich.

Was ist bei der Montage zu beachten?

Montieren Sie das Gerät mit Schrauben auf einer ebenen Fläche, Steckverbinder nach unten (IP65). Antennen nicht in geschlossenen Metallkonstruktionen installieren. Mindestabstand zu Personen: 0,2 m. Vermeiden Sie Nähe zu Kraftstofftanks und explosiven Stoffen.

Welche Schutzart hat das Gerät?

Das Gehäuse entspricht IP65, jedoch nur wenn alle Steckverbinder angeschlossen und das Gehäuse korrekt verschraubt ist (Drehmoment ≤ 1,5 Nm). Das Gerät ist staubdicht und gegen Strahlwasser geschützt.

Darf ich das Gerät selbst reparieren?

Nein, das Gerät enthält keine vom Anwender zu wartenden Teile. Bei Fehlfunktionen oder Schäden wenden Sie sich an den Hersteller. Eigenmächtige Eingriffe führen zu Haftungs- und Gewährleistungsausschluss.

BEDIENUNGSANLEITUNG CR3108 IFM

1.1 Verwendete Symbole 4
1.2 Verwendete Warnhinweise.... 4

2 Sicherheitshinweise 5

2.1 Allgemeines 5
2.2 Zielgruppe 5
2.3 Elektrischer Anschluss 5
2.4 Eingriffe in das Gerät 5
2.5 Flugverkehr 5
2.6 Explosive Stoffe 6
2.7 Elektronische Geräte 6
2.8 Antennen 6
2.9 FCC (USA) 6

3 Bestimmungsgemäße Verwendung 7

3.1 Funktionen im Überblick.... 8
3.2 SIM-Karte 8

4 Montage 9

4.1 Gerätebefestigung 9
4.2 Antenneneinbau 10

5 Elektrischer Anschluss 11

5.1 Steckverbinder....11
5.2 Betriebsspannung und CAN-Schnittstelle .....11
5.3 Antennen 12

5.3.1 GSM-Antenne 12
5.3.2 GPS-Antenne....12

6 Anzeigelemente 12

6.1 LEDs.... 12

7 Inbetriebnahme.... 14

7.1 Benötigte Komponenten.... 14

7.1.1 Hardware 14
7.1.2 Software.... 14
7.1.3 Dokumentationen.... 14

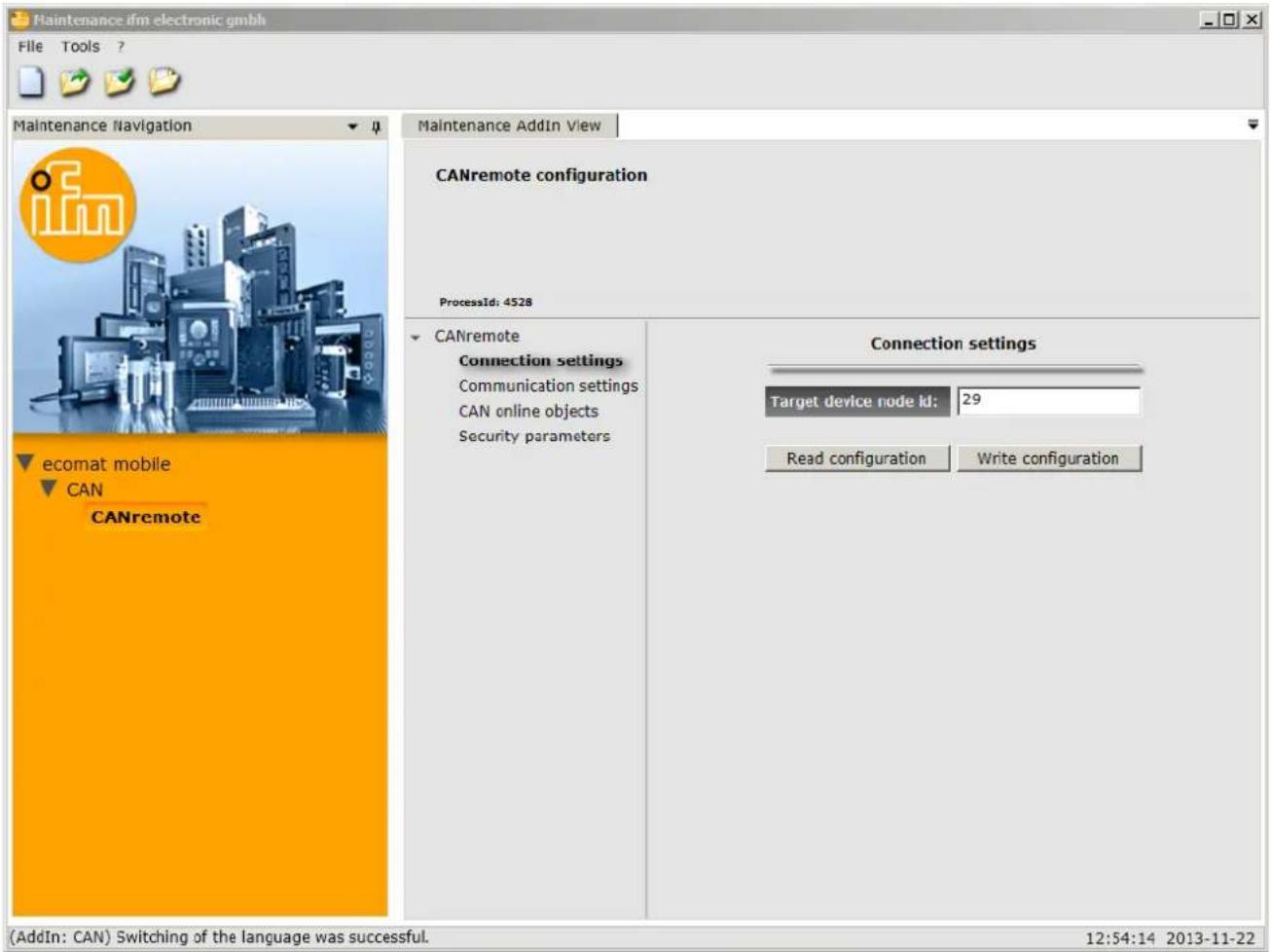

7.2 Gerätekonfiguration mit dem ifm Maintenance Tool 15

7.2.1 Softwareinstallation 15
7.2.2 Gerät anschließen 16
7.2.3 Gerät konfigurieren 17

7.3 SIM-Karte einlegen.... 22

7.3.1 SIM-Karte herausnehmen 23

8 Betrieb 23
9 Maße....24

10 Technische Daten 25

10.1 CR3108 25
10.2 CR3110 26
10.3 CR3112 27

11 Wartung, Instandsetzung und Entsorgung 28

11.1 Wartung 28
11.2 Reinigen der Gehäuseoberfläche. 28
11.3 Instandsetzung 28
11.4 Entsorgung 28

12 Zulassungen/Normen 28

Das vorliegende Dokument ist die Originalanleitung.

Lizenzen und Warenzeichen

Alle benutzten Warenzeichen und Firmenbezeichnungen unterliegen dem Copyright der jeweiligen Firmen.

1 Vorbemerkung

Dieses Dokument gilt für Geräte des Typs "CANremote" (Art.-Nr.: CR3108, CR3110 und CR3112).

Lesen Sie dieses Dokument vor dem Einsatz, damit Sie mit Einsatzbedingungen, Installation und Betrieb vertraut werden. Bewahren Sie das Dokument während der gesamten Einsatzdauer des Gerätes auf.

Sicherheitshinweise befolgen.

1.1 Verwendete Symbole

▶ Handlungsanweisung

Reaktion, Ergebnis

[...] Bezeichnung von Tasten, Schaltflächen oder Anzeigen

→ Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

Information

Ergänzender Hinweis

1.2 Verwendete Warnhinweise

WARNUNG

Warnung vor schweren Personenschäden.

Tod oder schwere, irreversible Verletzungen sind möglich.

VORSICHT

Warnung vor Personenschäden.

Leichte, reversible Verletzungen sind möglich.

ACHTUNG

Warnung vor Sachschäden.

2 Sicherheitshinweise

Diese Beschreibung ist Bestandteil des Gerätes. Sie enthält Texte und Abbildungen zum korrekten Umgang mit dem Gerät und muss vor einer Installation oder dem Einsatz gelesen werden.

2.1 Allgemeines

Befolgen Sie die Angaben der Dokumentation. Nichtbeachten der Hinweise, Verwendung außerhalb der nachstehend genannten bestimmungsgemäßen Verwendung, falsche Installation oder Handhabung können Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben

Schalten Sie das Gerät extern spannungsfrei bevor Sie irgendwelche Arbeiten an ihm vornehmen.

Bei Fehlfunktion des Geräts oder bei Unklarheiten setzen Sie sich bitte mit dem Hersteller in Verbindung. Eingriffe in das Gerät können schwerwiegende Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben. Sie sind nicht zulässig und führen zu Haftungs- und Gewährleistungsauschluss.

2.2 Zielgruppe

Die Anleitung richtet sich an Personen, die im Sinne der EMV- und der Niederspannungsrichtlinie als fachkundig angesehen werden können. Das Gerät darf nur von einer Elektrofachkraft eingebaut, angeschlossen und in Betrieb gesetzt werden.

2.3 Elektrischer Anschluss

Das Gerät ist für die Versorgung durch ein mobiles Bordnetz (12/24 V DC Batteriebetrieb) ausgelegt.

An den Anschlussklemmen dürfen nur die in den technischen Daten, bzw. auf dem Geräteaufdruck angegebenen Signale eingespeist bzw. die zugelassenen Zubehörkomponenten der ifm electronic gmbh angeschlossen werden.

2.4 Eingriffe in das Gerät

Bei Fehlfunktionen oder Unklarheiten mit dem Hersteller in Verbindung setzen. Eingriffe in das Gerät können schwerwiegende Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben. Sie sind nicht zulässig und führen zu Haftungs- und Gewährleistungsausschluss.

2.5 Flugverkehr

Das Gerät darf nicht an Bord von Flugzeugen betrieben werden.

Der Einsatz in einem Flugzeug kann die Navigations- und Kommunikationssysteme beeinträchtigen. Ein Verstoß kann rechtliche Schritte gegen den Zuwiderhandelnden nach sich ziehen.

2.6 Explosive Stoffe

Funkgeräte dürfen generell nicht in der Nähe von Tankstellen, Kraftstoffdepots, Chemiewerken oder Sprengarbeiten benutzt werden.

Transportieren und lagern Sie keine entflammbaren Gase, Flüssigkeiten oder explosive Stoffe in dem Bereich des Fahrzeuges, in dem das Gerät eingebaut ist.

2.7 Elektronische Geräte

Der Betrieb kann die Funktionsfähigkeit von nicht ordnungsgemäß geschirmten elektronischen Geräten beeinträchtigen.

Schalten Sie das Gerät in der Nähe medizinischer Geräte aus. Bitte informieren Sie sich bei Störungen ggf. beim Hersteller des jeweiligen Gerätes.

2.8 Antennen

Der Betrieb ohne Antennen kann zur Zerstörung des Gerätes führen.

2.9 FCC (USA)

Dieses Gerät erfüllt den Teil 15 der Bestimmungen der FCC.

Der Betrieb setzt die folgenden zwei Bedingungen voraus:

(1) Dieses Gerät darf keine schädlichen Störungen verursachen und
(2) dieses Gerät muss eine Beeinflussung tolerieren, einschließlich einer Beeinflussung, die einen unerwünschten Betrieb verursachen kann.

Warnhinweis:

Änderungen, die an diesem Gerät ohne ausdrückliche Genehmigung der ifm electronic gmbh durchgeführt werden, können die Genehmigung der FCC, dieses Gerät zu betreiben, ungültig machen.

3 Bestimmungsgemäße Verwendung

CANremote ist ein GSM/GPRS/UMTS-Modem mit integriertem CAN-Gateway zur direkten Anbindung an eine Steuerung.

Maschinendaten werden entweder zum Programmier- oder Diagnosesystems des Maschinenherstellers übertragen oder auf einem Server zwischengespeichert. Dort stehen sie über ein Internetportal für 3 Monate zur Verfügung.

WARNUNG

Das Gerät ist nicht für sicherheitsrelevante Aufgaben im Sinne des Personenschutzes zugelassen.

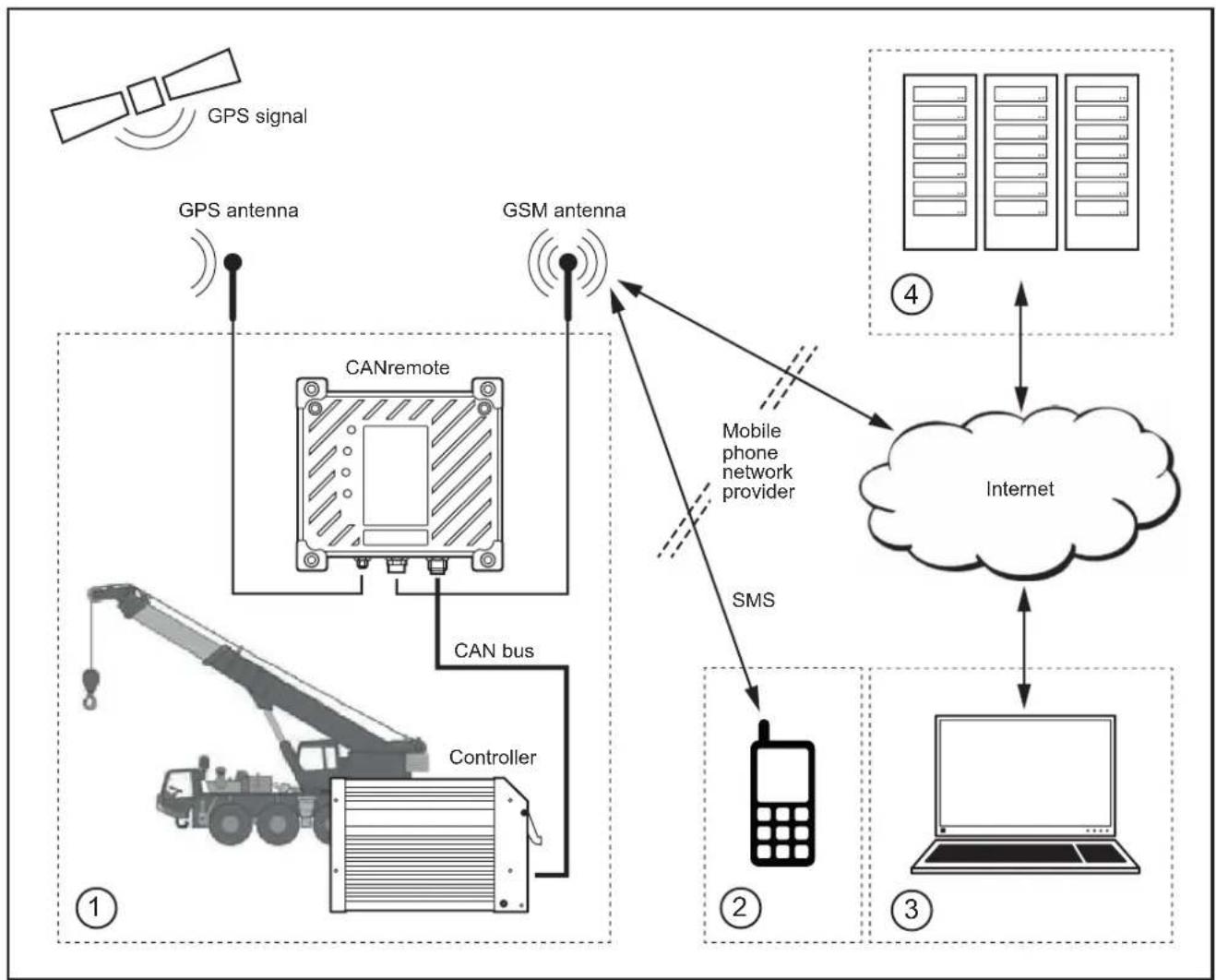


1: Applikation
2: SMS senden und empfangen
3: Echtzeit-Diagnose und Visualisierung am PC
4: PROEMION Internetportal und Internetservice
3 und 4 sind realisierbar mit einem ifm Fernwartungsvertrag (Art.-Nr. ZC00xx)

3.1 Funktionen im Überblick

• Einbindung in Maschinennetzwerk über CAN-Interface
• Echtzeit-Diagnose über CODESYS-Programmiersystem

- Datenanzeige und -speicherung mittels konfigurierbarem Internetportal

• Anzeige und Verarbeitung von Geo- und Routen-Daten
  • ServiceTool (Visualisierungstool)
• SMS senden und empfangen

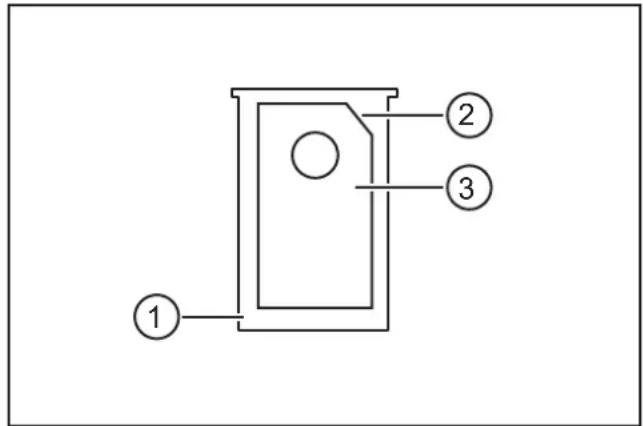

3.2 SIM-Karte

Wichtige Gerätefunktionen können nur mit einer gültigen SIM-Karte betrieben werden.

Gerätefunktion, Applikation SIM-Karte mit	Telefonievertrag	SIM-Karte mit Datenvertrag und ifm Fernwartungsvertrag
Lokales Erfassen der GPS-Daten zur Positions-, Geschwindigkeits- oder Höhenbestimmung	-	-
SMS senden und empfangen • -
Echtzeit-Diagnose über CODESYS-Programmiersystem (Real-Time-Mode)*	- •

*) Verzögerung ≥ 3 s • benötigt / – nicht benötigt

Die SIM-Karte sowie Ihre persönliche Identitätsnummer (PIN) erhalten Sie von Ihrem Netzbetreiber oder GSM-Diensteanbieter.

SIM-Karte und PIN ermöglichen den Zugriff auf das GSM-Netz und das Abspeichern von Nachrichten (SMS) und Telefonnummern.

Die SIM-Karte funktioniert nur mit gültiger PIN.

Die PIN ist fester Bestandteil der Gerätekonfiguration.

Ist das Gerät mit einer SIM-Karte bestückt, das Gerät niemals mit einer falschen PIN oder ohne PIN einschalten. Die SIM-Karte wird dadurch gesperrt.

4 Montage

4.1 Gerätebefestigung

Das Gerät mit Schrauben auf einer ebenen Fläche befestigen.

ACHTUNG

Um ein mögliches Eindringen von Feuchtigkeit zu verhindern, das Gerät wie dargestellt montieren. Lage der Steckverbinder: unten.

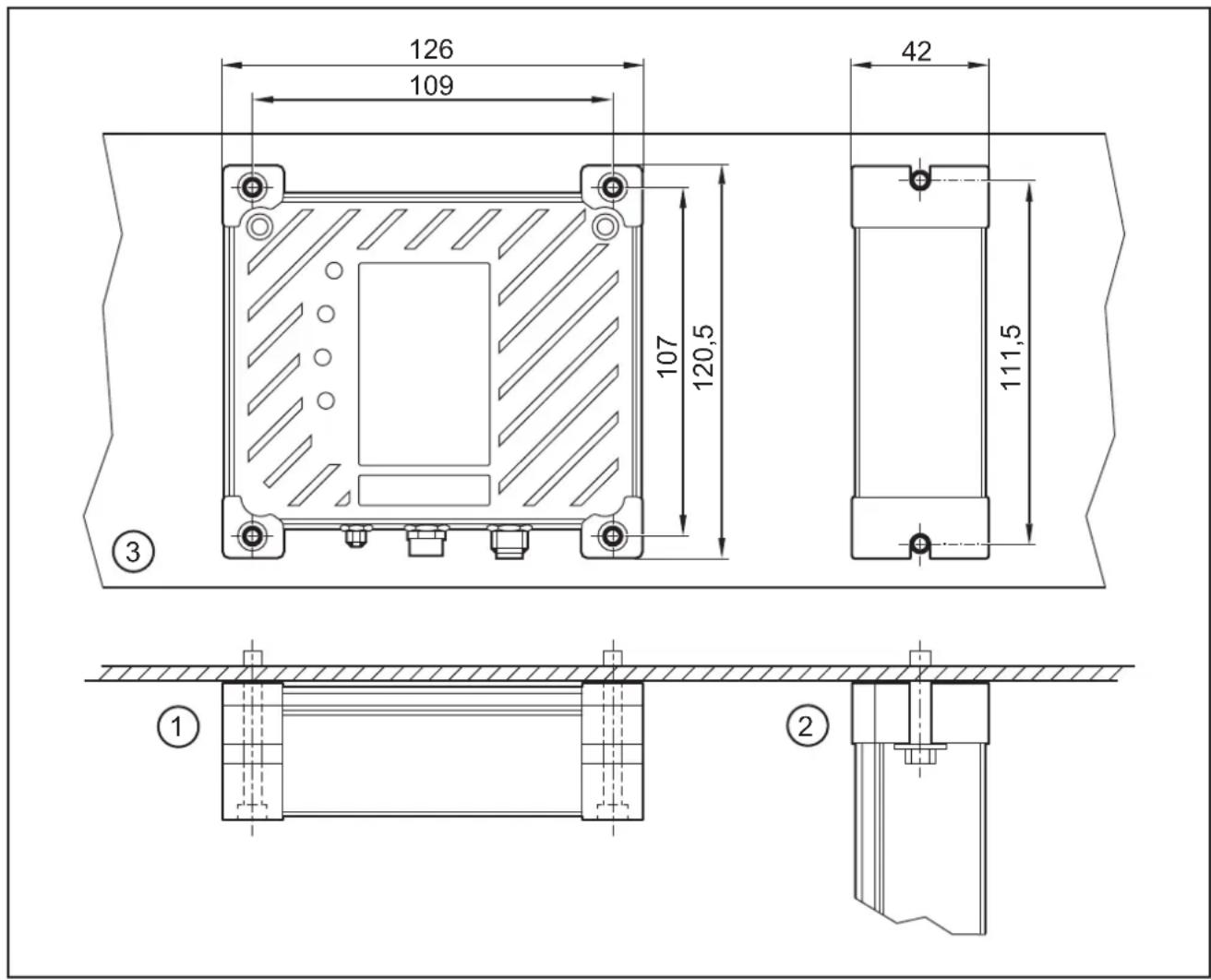

Montagevarianten

1: 4-Punkt (Geräterückseite aufliegend)

2: 2-Punkt (Geräteseitenfläche aufliegend)

3: Montagefläche

Benötigtes Befestigungsmaterial
4-Punkt 4 Stk.	Zylinderschrauben mit Innensechskant M4 x 40 (nach DIN 912)
2-Punkt 2 Stk.	Sechskantschrauben M5 x 25 (nach DIN 931)2 Stk. Unterlegscheiben ∅ 5,3 mm (nach DIN 125)

Befestigungsmaterial nicht im Lieferumfang enthalten.

4.2 Antenneneinbau

▶ Beim Einbau der Antennen in Fahrzeugen die Nähe zu Kraftstofftanks, Behältern mit explosiven Stoffen oder unzureichend geschirmten elektronischen Bauteilen vermeiden ( 2 Sicherheitshinweise).
▶ Die Antennen so positionieren, dass im laufenden Betrieb ein dauerhafter Abstand von mindestens 0,2 m zu Personen gewährleistet ist.
▶ Die Antennen nicht in geschlossene Metallkonstruktionen, wie z.B. Führerständen, installieren.
Um die GPS-Signale störungsfrei zu empfangen, die GPS-Antenne mit freier Sicht zum Himmel positionieren.
▶ Hinweise des Antennenherstellers beachten.

Voraussetzung für eine stabile Datenübertragung ist ein gutes Antennensignal. Bei Problemen ggf. die Position der Antennen bzw. der mobilen Einrichtung verändern.

Auch ein lose angezogener Antennenstecker verursacht Signalverlust.

5 Elektrischer Anschluss

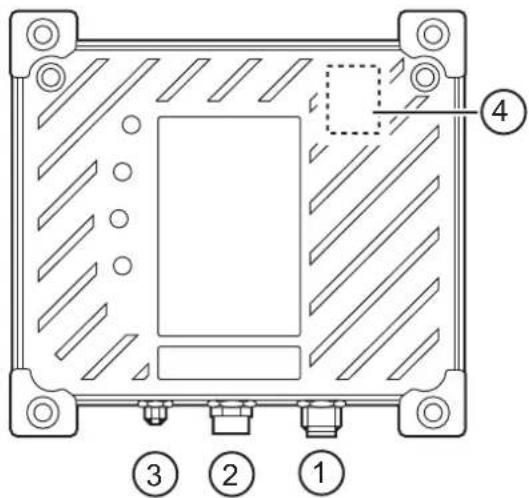

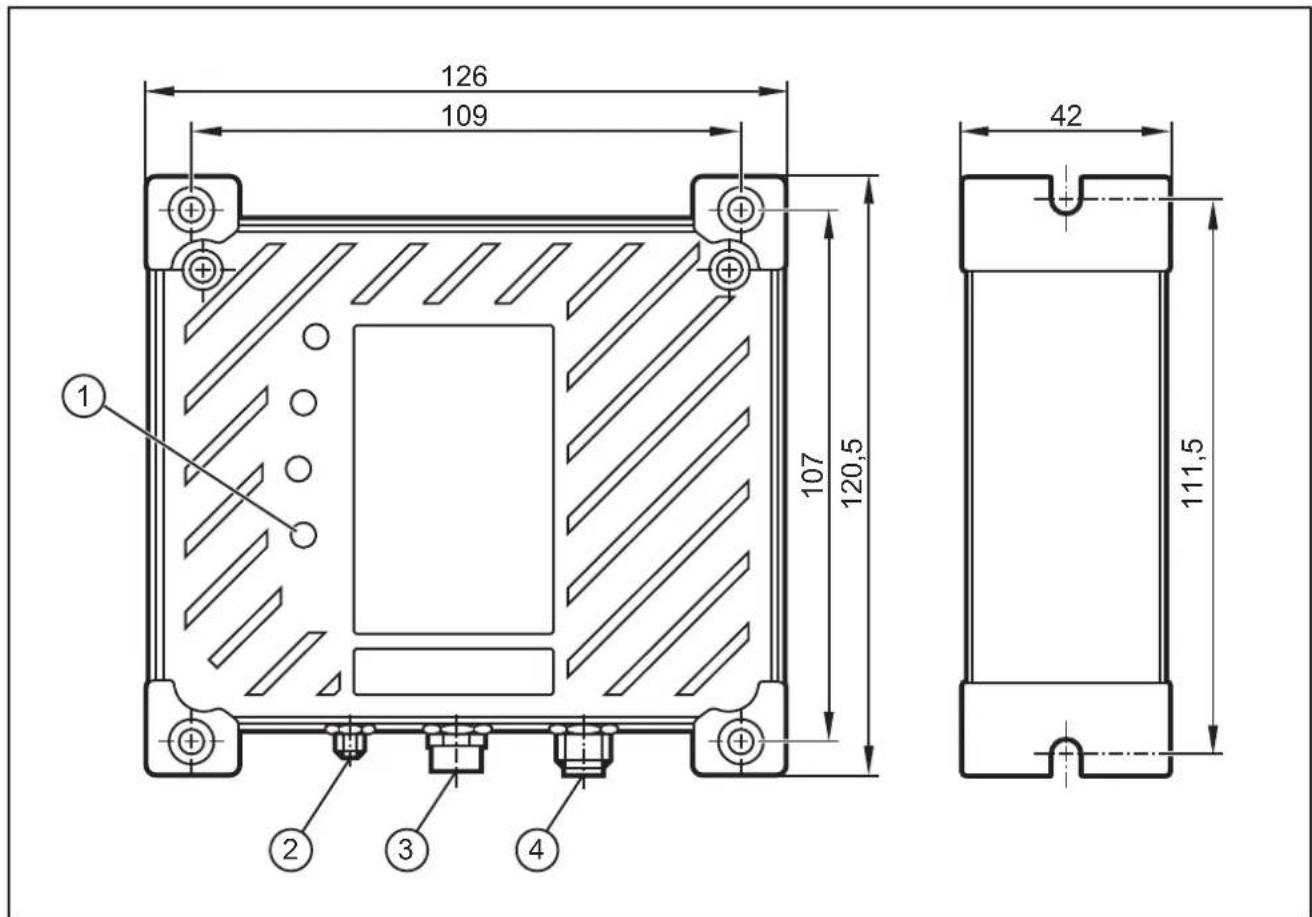

5.1 Steckverbinder

1: Betriebsspannung und CAN-Schnittstelle
2: GSM-Antenne
3: GPS-Antenne
4: SIM-Karte (im Gerät)

ACHTUNG

IP 65 ist nur gewährleistet, wenn alle Steckverbinder angeschlossen sind.

5.2 Betriebsspannung und CAN-Schnittstelle

M12-Steckverbinder (5-pol.) Pin Potential
	Betriebsspannung 1 GND
		2 8...32 V DC
	CAN-Interface 3 nicht belegt
			4 CAN_H
			5 CAN_L

▶ GND des M12-Steckverbinders mit CAN_GND verbinden.

ACHTUNG

Der Verpolungsschutz der Betriebsspannung ist nicht mehr gegeben, wenn das Gehäuse extern geerdet wird.

ACHTUNG

Um Schäden am Gerät zu vermeiden, den M12-Steckverbinder nur verbinden/trennen, wenn das Gerät spannungsfrei geschaltet ist.

5.3 Antennen

ACHTUNG

Antennen nur anschließen oder entfernen, wenn das Gerät spannungsfrei geschaltet ist.

Das Gerät nur mit angeschlossene Antennen in Betrieb nehmen.

Antennenkabel nicht verlängern oder kürzen.
▶ Hinweise des Antennenherstellers beachten.

5.3.1 GSM-Antenne

FME-Stecker Pin Potential
	Signal 1 GSM
	GND 2 Schirm/Gehäuse

5.3.2 GPS-Antenne

SMA-Buchse Pin Potential
	Signal 1 GPS
	GND 2 Schirm/Gehäuse

6 Anzeigelemente

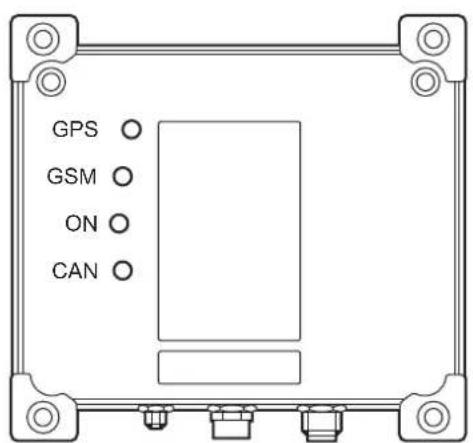

6.1 LEDs

LEDs 2-farbig (grün/rot)

LED Farbe Zustand Beschreibung
GPS grün aus GPS-Funktion aus
				ein GPS-Funktion aktiv
				blinkend
				GPS-Signal wird gesucht
				rot aus GPS-Antenne OK
				ein GPS-Antenne Fehler, z.B. defekt, nicht oder nur lose angeschlossen oder Kurzschluss
GSM grün aus -
		ein Verbindung zum Server hergestellt, TCP/IP aktiv
		blinkend		Verbindung zum Server wird hergestellt
				GSM Initialisierung
				GSM Reset Status
				Gerät ist bereit für eine Verbindung zum Server
		rot aus TCP/IP Datenübertragung nicht aktiv
		ein GSM Fehler, z.B. keine SIM-Karte gesteckt, falsche oder keine PIN
		blinkend		TCP/IP Datenübertragung aktiv
ON grün aus Keine Betriebsspannung
				ein Betriebsspannung OK
				rot aus -
				ein Betriebsspannung außerhalb der Spezifikation (→9 Maße)
CAN grün ein Operational
				blinkend		Preoperational
						Stopped
				rot aus -
				ein Error
				blinkend		Receiving/sending data

In der Initialisierungsphase (ca. 5 Sek.) zeigen die LEDs noch keinen definierten Zustand an. Werden die Farben grün und rot gleichzeitig angesteuert, erscheint als Farbe orange.

Sind alle grünen LEDs konstant "ein" und blinken alle roten LEDs synchron, befindet sich das Gerät im Firmware Update-Modus.

Gerät nicht ausschalten.

7 Inbetriebnahme

7.1 Benötigte Komponenten

Zur Konfiguration und Inbetriebnahme des Gerätes werden folgende Komponenten benötigt.

7.1.1 Hardware

• CANremote CR3108, CR3110 oder CR3112 Aufbau zur Gerätekonfiguration beachten (→ 7.2.2 Gerät anschließen). Eine Fernkonfiguration des Gerätes ist nicht möglich.
• GSM- und GPS-Antenne (z.B. GSM/GPS Kombi-Antenne, Art.-Nr.: EC2116)
  • Gültige SIM-Karte
  • PC

- CAN-/PC-Interface (z.B. CAN/RS232-USB Interface CANfox, Art.-Nr.: EC2112) und Adapterkabel für CANfox (Art.-Nr.: EC2113)

• CAN-Bus Abschlusswiderstände (2 x 120 Ω)

7.1.2 Software

Gerätekonfiguration

• ifm Maintenance Tool ab Version V02.02.13
  • CANremote Addin für ifm Maintenance Tool

Geräteeinbindung in das Applikationsprogramm

• Programmiersystem CODESYS V2.3
  • CANremote CODESYS Client/Gateway (optional)

- Funktionsbibliotheken für Fernwartungs- und Diagnosefunktionen (optional)

• Electronic Data Sheet (EDS) (optional)
• ServiceTool (optional)
• Fernwartungsvertrag ZC00xx (optional)

7.1.3 Dokumentationen

• Programmierhandbuch CODESYS V2.3 (alternativ als Onlinehilfe)
• Systemhandbuch des verwendeten Controllers (alternativ als Onlinehilfe)

Als PDF-File stehen die Handbücher im Internet unter der jeweiligen Artikelnummer zur Verfügung:

www.ifm.com → Datenblattsuche → Artikelnummer → weitere Informationen

Software, Funktionsbibliotheken und Handbücher (als Onlinehilfe): www.ifm.com → Service → Download → Systeme für mobile Arbeitsmaschinen*

*) Downloadbereich mit Anmeldung

7.2 Gerätekonfiguration mit dem ifm Maintenance Tool

Die Gerätekonfiguration erfolgt ohne SIM-Karte.

SIM-Karte erst nach der Gerätekonfiguration einlegen.

Da das Gerät über die CAN-Schnittstelle (SDOs) parametriert wird, kann es bei gleichzeitiger CAN-Nutzung durch eine Steuerung zu Verbindungsproblemen kommen. In diesem Fall die Steuerung "STOPPEN" und andere Teilnehmer vom Bus trennen.

Softwareinstallationen und Änderungen in den Systemeinstellungen des PCs erfordern erweiterte Benutzerrechte. Wenden Sie sich gegebenenfalls an Ihren Administrator.

7.2.1 Softwareinstallation

▶ ifm Maintenance Tool installieren.

Name: Maintenance

▶ CANremote AddIn für das ifm Maintenance Tool installieren.

- Maintenance Tool starten.

– Hauptmenü [Tools] → [Install AddIn...] aufrufen.

- Datei "CANremoteAddIn_vnnnnnn.addin" auswählen.

– Mit [OK] bestätigen.

7.2.2 Gerät anschließen


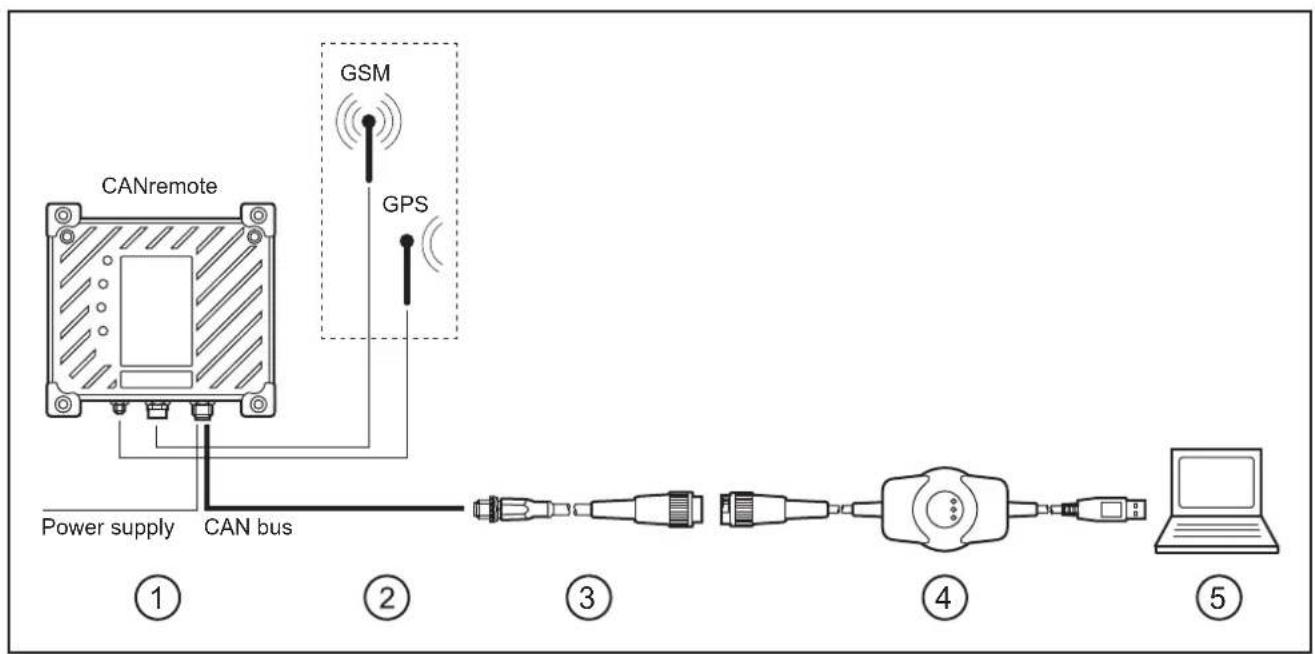

Aufbau zur Gerätekonfiguration

1: CANremote CR3108/10/12
2: GSM- und GPS-Antenne (z.B. GSM/GPS Kombi-Antenne, Art.-Nr.: EC2116)
3: Adapterkabel für CAN-/PC-Interface (z.B. Art.-Nr.: EC2113)
4: CAN-/PC-Interface (z.B. CAN/RS232-USB Interface CANfox, Art.-Nr.: EC2112)
5: PC

▶ GPS- und GSM-Antennen an das Gerät anschließen.
▶ CAN-Bus mit 120 Ω Abschlusswiderständen versehen.

CAN-/PC-Interface mit dem CAN-Adapterkabel an das Gerät anschließen und mit dem PC verbinden.

▶ Versorgungsspannung anlegen.

• Im Fensterbereich "Maintenance Navigation" mit der rechten Maustaste [ecomat mobile] anwählen.
• Im Kontextmenu [Add] wählen.
• Im Pop-up Fenster [CAN] wählen.
• "ecomat mobile interface CAN" hinzufügen.

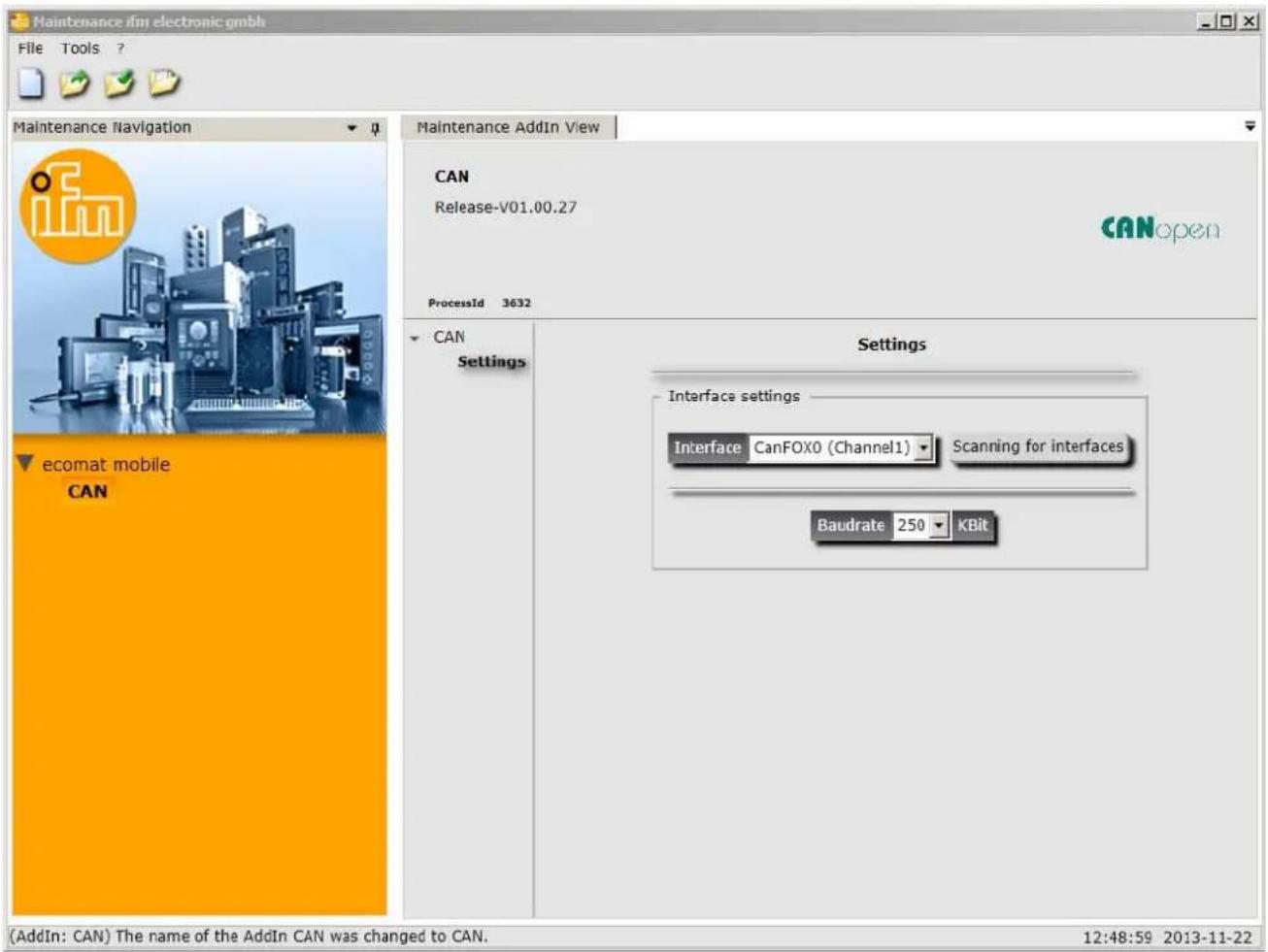

▶ CAN Schnittstelle parametrisieren.

– Schnittstelle wählen (hier z.B. "CanFOX0 (Channel1)").
– Baudrate wählen.

Voreinstellung bei CR3108/10/12 = 250 kBit

▶ Zielgerät definieren

– Im Fensterbereich "Maintenance Navigation" mit der rechten Maustaste [CAN] anwählen.
- Im Kontextmenu [Add] wählen.
- Im Pop-up Fenster [CANremote] wählen.
- "CANremote configuration AddIn" hinzufügen.

▶ [Verbindungseinstellungen] wählen.

Target device node id: 29 (Voreinstellung bei CR3108/10/12)

▶ [Kommunikationseinstellungen] wählen.

Device node id: 29 (Voreinstellung)

CAN baud rate: 250 kBits (Voreinstellung)

"CAN online objects" wird für die Gerätekonfiguration nicht benötigt und wird nicht unterstützt.

▶ Sicherheitsparameter eintragen

CANremote configuration

ProcessId: 4552

Security parameters

Remote Access Password	GSMONLIN
SIM PIN	0000
GSM Roaming Handling	1
GPRS Remote Server Address	gateway.proemion.com
GPRS Remote Server Port	60200
Online Mode Handling	00000001
GSM Operator Selection Mode	0
GSM Operator Network Code	0
GPRS DNS1	193.254.160.001
GPRS DNS2	208.67.222.222
ISP Username	CAN_GPRS
ISP Password	t-d1
GPRS APN	internet.t-mobile
Service Center Number	[phone]
	Import GPRS Network Provider
	Reset to Default

ifm Maintenance Tool - CANremote AddIn - Security parameters

• Remote Access Password
  Wird beim Real-Time Mode benötigt (Real-Time Mode = Echtzeit-Modus = direkter Zugriff auf SPS mit CODESYS 2.3).
• SIM PIN
  PIN-Nummer der SIM-Karte
  • GSM Roaming Handling
  0 = Roaming AUS
  1= Roaming EIN
  • GPRS Remote Server Address
  Server DNS: gateway.proemion.com oder evtl. Server IP: 62.206.129.131

• GPRS Remote Server Port

Vorgabe: 60200

• Online Mode Handling

Nach Verbindungsunterbruch Datenverbindung wiederherstellen:

0 = nicht automatisch

1 = automatisch

Mobilfunk-Netzanbieter Auswahl:

0 = manuell

1 = automatisch

Ein Mobilfunk-Netzanbieter muss mit einem länderspezifischen "GSM Operator Network Code" und einer "Service Center Number (SCN)" spezifiziert sein.

▶ Mobilfunk-Netzanbieter festlegen.

– [Import GPRS Network Provider] wählen.

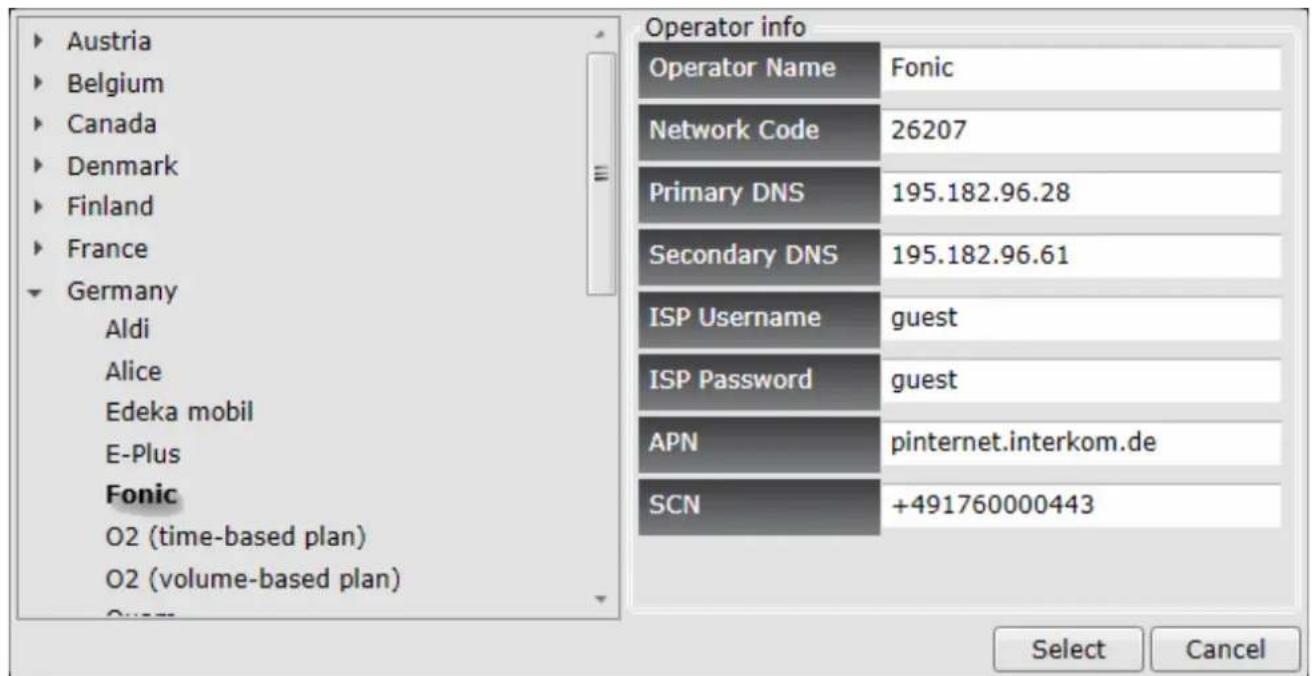

ifm Maintenance Tool - CANremote AddIn - Import GPRS Network Provider

▶ Land und Mobilfunk-Netzanbieter aus der Liste auswählen.
▶ Mit [Select] übernehmen.

Die Mobilfunk-Netzanbieterliste aktualisiert sich automatisch über das Internet.

Sollte der gewünschte Anbieter nicht gelistet sein, können die Daten auch manuell eingetragen werden.

▶ Einträge mit [Write configuration] speichern.

Versorgungsspannung und CAN-PC Interface vom Gerät trennen.

7.3 SIM-Karte einlegen

ACHTUNG

SIM-Karte erst nach der Gerätekonfiguration einlegen ( 7.2).

Die SIM-Karte stets im spannungslosen Zustand einlegen oder entnehmen.

Die SIM-Karte und ihre Kontakte können durch Kratzer oder Verbiegen leicht beschädigt werden. Beim Umgang mit der Karte Gewalt oder Berührungen mit den Kontakten vermeiden.

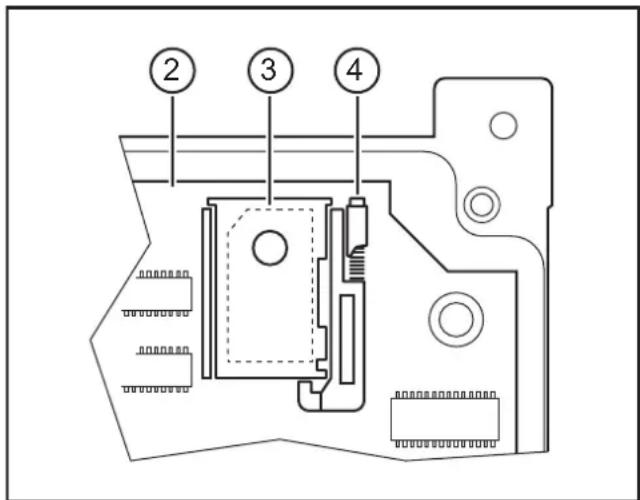

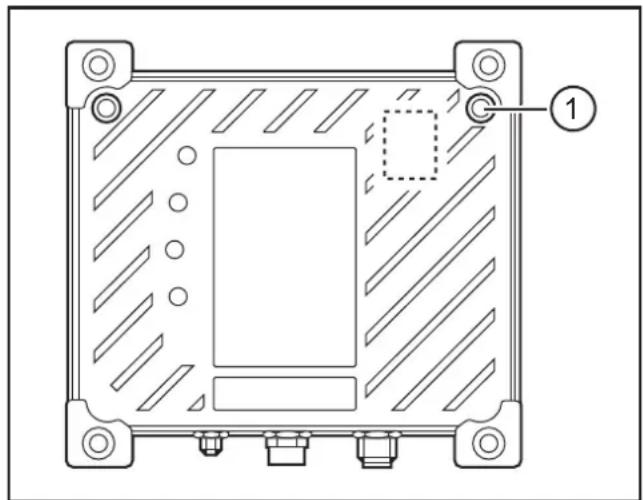

1: Gehäuseverschraubung (4 Stk.) 2: Leiterplatte

3: SIM-Kartenhalter
4: Auswurfknopf für SIM-Kartenhalter

▶ Gerät spannungsfrei schalten.
▶ 4 Gehäuseverschraubungen lösen und Gehäuse öffnen.

ACHTUNG

Das Gehäuse nur im ausgeschalteten Zustand und in einer trockenen und sauberen Umgebung öffnen.

Leiterplatte und elektronische Bauteile nicht berühren. Sie könnten durch elektrostatische Entladung zerstört werden.

Mit einem spitzen Gegenstand (z.B. Kugelschreiber) den SIM-Auswurfknopf drücken.

Der SIM-Kartenhalter ragt danach etwas aus dem Aufnahmeschacht und kann entnommen werden.

1: SIM-Kartenhalter
2: Abschrägung für das korrekte Positionieren der SIM-Karte
3: Aussparung für SIM-Karte

▶ SIM-Karte in die Aussparung des Kartenhalters legen.

▶ Den bestückten Kartenhalter ohne großen Druck bis zum spürbaren Anschlag in den Aufnahmeschacht schieben.

Beim Einschieben darauf achten, dass sich der SIM-Kartenhalter exakt in der Führung des Aufnahmeschachtes befindet und nicht verkantet.

▶ Gehäuse schließen.

ACHTUNG

Vor dem Wiederverschließen des Gehäuses darauf achten, dass die Dichtung sauber und unbeschädigt ist.

IP 65 ist nur gewährleistet, wenn das Gehäuse korrekt verschraubt ist. Anzugsdrehmoment der Gehäuseverschraubung: ≤ 1,5 Nm

7.3.1 SIM-Karte herausnehmen

▶ Gerät spannungsfrei schalten.
▶ Gehäuse öffnen.
▶ Mit einem spitzen Gegenstand den SIM-Auswurfknopf drücken.
▶ Kartenhalter entnehmen.
▶ SIM-Karte aus Kartenhalter entnehmen.
▶ Gehäuse schließen.
▶ Warnhinweise beachten ( 7.3 SIM-Karte einlegen).

8 Betrieb

Nach der Konfiguration und dem Einlegen der SIM-Karte ist das Gerät betriebsbereit.

Das Gerät bucht sich nach dem Einschalten in das GSM-Netzwerk ein.

Wurde in den Parametereinstellungen die automatische Server-Einwahl angewählt, meldet sich das Gerät automatisch beim PROEMION-Internetportal an.

Alternativ kann diese Anwahl auch aus der Applikation heraus erfolgen.

9 Maße

1: LEDs

2: SMA-Buchse, GPS-Antenne

3: FME-Stecker, GSM-Antenne

4: M12-Stecker, 5-polig

10 Technische Daten

10.1 CR3108

Produktmerkmale
CAN GPRS/GPS Funkmodem
GSM/GPRS (850/900/1800/1900 MHz)
zur Übertragung von SMS-Meldungen und Datenpaketen
mit GPS-Empfänger zur Positionsbestimmung
Display
Display	4 Status-LEDs
Elektrische Daten
Betriebsspannung 8...32 DC [V]
Stromaufnahme ≤ 600; ∅ 210 (24 V DGA)
Echtzeituhr ja
Pufferung [h] 24 (24 °C)
Speicheraufteilung [Byte] 384 k / 4 M / 512 k *)
GPS-Kanäle 22
GPS-Genauigkeit [m] 3
Schnittstellen
CAN 1
Profile CAN Interface 2.0 A/B; ISO 11898-2
Protokoll CANopen, Layer 2, SAE J 1939
Umgebungsbedingungen
Umgebungstemperatur [°C]	-30...75
Lagertemperatur [°C]	-40...85
Schutzart	IP 65; für Gerät mit aufgeschraubten Steckverbindungen
Zulassungen / Prüfungen
EMV	EN 61000-4-2 ESD:	6 kV Kontaktentladung / 8 kV Luftentladung
	EN 61000-4-4 Burst:	2 kV auf Versorgungsleitungen / 1 kV auf Signalleitungen
	EN 61000-4-5 Surge:	0,5 kV auf Versorgungsleitungen
	EN 61000-4-6 HF leitungsgebunden:	10 V
	EN 61000-4-3 HF gestrahlt:	10 V/m (80...1000 MHz) / 3 V/m (1,4...2,7 GHz)
	EN 61000-4-8:	30 A/m
	ISO 10605: 2008	8/15 kV / 8 kV
	ISO 11452-4	60 mA (20...80 MHz) / 30 V/m (80...1000 MHz)
	ISO 7637-2	1, 2a, 2b, 3a, 3b, 4
	CISPR 16-2	Klasse B
	CISPR 25	erfüllt
Mechanische Daten
Gehäusewerkstoffe	Aluminium pulverbeschichtet
Gewicht [kg]	0,658
Elektrischer Anschluss
Anschluss	M12-Stecker, 5-polig; FME-Stecker, GSM-Antenne; SMA-Buchse, GPS-Antenne
Bemerkungen
Bemerkungen	Das Gerät nur mit angeschlossen Antennen in Betrieb nehmen.*) Programm / Konfiguration / Daten
Verpackungseinheit [Stück]	1

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE — CR3108-00 — 22.05.2013

10.2 CR3110

Produktmerkmale
CAN 3G/GPS Funkmodem (Europa Version)
GSM/GPRS/EDGE (850/900/1800 MHz)
UMTS/HSDPA (900/2100 MHz)
zur Übertragung von SMS-Meldungen und Datenpaketen
mit GPS-Empfänger zur Positionsbestimmung
Display
Display	4 Status-LEDs
Elektrische Daten
Betriebsspannung 8...32 DC [V]
Stromaufnahme ≤ 600; ∅ 210 (24 V [nGA]
Echtzeituhr ja
Pufferung [h] 24 (24 °C)
Speicheraufteilung [Byte] 384 k / 4 M / 512 k *)
GPS-Kanäle 22
GPS-Genauigkeit [m] 3
Schnittstellen
CAN 1
Profile CAN Interface 2.0 A/B; ISO 11898-2
Protokoll CANopen, Layer 2, SAE J 1939
Umgebungsbedingungen
Umgebungstemperatur [°C] -30...75
Lagertemperatur [°C]	-40...85
Schutzart	IP 65; für Gerät mit aufgeschraubten Steckverbindungen
Zulassungen / Prüfungen
EMV	EN 61000-4-2 ESD:	6 kV Kontaktentladung / 8 kV Luftentladung
	EN 61000-4-4 Burst:	2 kV auf Versorgungsleitungen / 1 kV auf Signalleitungen
	EN 61000-4-5 Surge:	0,5 kV auf Versorgungsleitungen
	EN 61000-4-6 HF leitungsgebunden:	10 V
	EN 61000-4-3 HF gestrahlt:	10 V/m (80...1000 MHz) / 3 V/m (1,4...2,7 GHz)
	EN 61000-4-8:	30 A/m
	ISO 10605: 2008	8/15 kV / 8 kV
	ISO 11452-4	60 mA (20...80 MHz) / 30 V/m (80...1000 MHz)
	ISO 7637-2	1, 2a, 2b, 3a, 3b, 4
	CISPR 16-2	Klasse B
	CISPR 25	erfüllt
Mechanische Daten
Gehäusewerkstoffe	Aluminium pulverbeschichtet
Gewicht [kg]	0,651
Elektrischer Anschluss
Anschluss	M12-Stecker, 5-polig; FME-Stecker, GSM-Antenne; SMA-Buchse, GPS-Antenne
Bemerkungen
Bemerkungen	Das Gerät nur mit angeschlossen Antennen in Betrieb nehmen.*) Programm / Konfiguration / Daten
Verpackungseinheit [Stück]	1

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vorl — DE — CR3110-00 — 23.05.2013

10.3 CR3112

Produktmerkmale
CAN 3G/GPS Funkmodem (USA Version)
GSM/GPRS/EDGE (850/900/1800/1900 MHz)
UMTS/HSDPA (850/1900 MHz)
zur Übertragung von SMS-Meldungen und Datenpaketen
mit GPS-Empfänger zur Positionsbestimmung
Display
Display	4 Status-LEDs
Elektrische Daten
Betriebsspannung 8...32 DC [V]
Stromaufnahme ≤ 600; ∅ 210 (24 V [DGA]
Echtzeituhr ja
Pufferung [h] 24 (24 °C)
Speicheraufteilung [Byte] 384 k / 4 M / 512 k *)
GPS-Kanäle 22
GPS-Genauigkeit [m] 3
Schnittstellen
CAN 1
Profile CAN Interface 2.0 A/B; ISO 11898-2
Protokoll CANopen, Layer 2, SAE J 1939
Umgebungsbedingungen
Umgebungstemperatur [°C] -30...75
Lagertemperatur [°C]	-40...85
Schutzart	IP 65; für Gerät mit aufgeschraubten Steckverbindungen
Zulassungen / Prüfungen
EMV	EN 61000-4-2 ESD:	6 kV Kontaktentladung / 8 kV Luftentladung
	EN 61000-4-4 Burst:	2 kV auf Versorgungsleitungen / 1 kV auf Signalleitungen
	EN 61000-4-5 Surge:	0,5 kV auf Versorgungsleitungen
	EN 61000-4-6 HF leitungsgebunden:	10 V
	EN 61000-4-3 HF gestrahlt:	10 V/m (80...1000 MHz) / 3 V/m (1,4...2,7 GHz)
	EN 61000-4-8:	30 A/m
	ISO 10605: 2008	8/15 kV / 8 kV
	ISO 11452-4	60 mA (20...80 MHz) / 30 V/m (80...1000 MHz)
	ISO 7637-2	1, 2a, 2b, 3a, 3b, 4
	CISPR 16-2	Klasse B
	CISPR 25	erfüllt
Mechanische Daten
Gehäusewerkstoffe	Aluminium pulverbeschichtet
Gewicht [kg]	0,648
Elektrischer Anschluss
Anschluss	M12-Stecker, 5-polig; FME-Stecker, GSM-Antenne; SMA-Buchse, GPS-Antenne
Bemerkungen
Bemerkungen	Das Gerät nur mit angeschlossen Antennen in Betrieb nehmen.*) Programm / Konfiguration / Daten
Verpackungseinheit [Stück]	1

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische Änderungen behalten wir uns ohne Ankündigung vor! — DE — CR3112-00 — 23.05.2013

11 Wartung, Instandsetzung und Entsorgung

11.1 Wartung

Das Gerät enthält keine vom Anwender zu wartenden Bauteile.

11.2 Reinigen der Gehäuseoberfläche

▶ Verschmutzungen mit einem weichen, chemisch unbehandelten und trockenen Tuch entfernen.

▶ Bei starker Verschmutzung ein feuchtes Tuch verwenden.

11.3 Instandsetzung

Das Gerät nur durch den Hersteller instandsetzen lassen.

Sicherheitshinweise beachten ( 2.4 Eingriffe in das Gerät).

11.4 Entsorgung

Das Gerät gemäß den nationalen Umweltvorschriften entsorgen.

12 Zulassungen/Normen

Prüfnormen und Bestimmungen ( 9 Maße)

Die EG-Konformitätserklärung und Zulassungen sind abrufbar unter:

www.ifm.com → Datenblattsuche → Artikelnummer → Weitere Informationen
